Eine Heimwerkstatt ist auf dem Hof eines eifrigen Besitzers keine Seltenheit. Beim Anordnen sind einige Merkmale zu beachten. Unsere Bewertung hilft Ihnen bei der Auswahl und Herstellung von hausgemachten Maschinen und Zubehör für Ihre Heimwerkstatt sowie beim Verständnis der Technologie ihrer Herstellung. Jeder Eigentümer kann die erforderliche Ausrüstung unabhängig auswählen. Und wenn Sie die technischen Merkmale der Strukturen kennen, können Sie den Raum selbst ausstatten.Beim Aufstellen von Geräten ist es wichtig, ausreichend Platz einzuplanen. Es ist besser, wenn die Werkstatt in einem separaten Raum ausgestattet ist.

Selbstgemachte Maschinen und Zubehör für die Heimwerkstatt

Die Qualität der Arbeit und die komfortablen Arbeitsbedingungen hängen von der funktionalen Anordnung der Heimwerkstatt ab.

Der Inhalt des Artikels

1 Selbstgemachte Maschinen und Zubehör für die Heimwerkstatt
- 1.1 DIY Werkzeugregale: beliebte Designs und Herstellung
2 DIY Tischlerei Werkbank Design: Zeichnungen, Video
3 Erstellen einer Metallschlosser-Werkbank mit Ihren eigenen Händen: Zeichnungen
4 Werkzeug zum Schärfen von Messern mit eigenen Händen: Zeichnungen und Nuancen
5 So schärfen Sie einen Bohrer für Metall: ein Heimwerkergerät
6 Heimwerkstattbohrmaschine
- 6.1 Montage der Bohrmaschine zum Selbermachen: Maßzeichnungen
7 DIY Garagenpresse Design
- 7.1 Drücken Sie mit Ihren eigenen Händen aus einer Wagenheberzeichnung
8 Diy Metallschneidscheiben-Maschinentechnologie

Selbstgemachte Maschinen und Zubehör für die Heimwerkstatt

Vor der Auswahl eines Satzes von hausgemachten Maschinen und Garagenzubehör Es ist notwendig, optimale Arbeitsbedingungen zu schaffen. In diesem Fall muss die Größe des Raums mindestens 6 m² betragen. m. Sie können der Garage oder dem Haus einen zusätzlichen Raum hinzufügen.Es ist wichtig zu bestimmen, welche Arten von Arbeiten Sie ausführen werden, sowie eine Liste der Geräte und erforderlichen Werkzeuge zu erstellen.

In der Garage kann eine kompakte Werkstatt eingerichtet werden

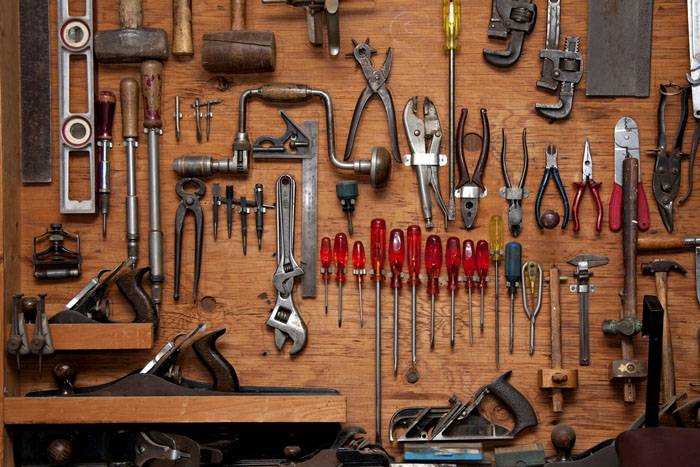

Einige Werkzeuge werden am besten an der Wand aufbewahrt.Das spart Platz. Auch bequem zu bedienen Regale und Regale.Um nutzbaren Platz zu sparen, lohnt es sich, universelle Leuchten herzustellen, die mehrere Funktionen kombinieren. Der Tisch sollte mit Schubladen ausgestattet sein und auch als Tischlerwerkstatt dienen.

Das ergonomische Desktop-Design ermöglicht maximalen Speicherplatz

Wenn Sie hausgemachte Maschinen und Zubehör für eine Heimwerkstatt auswählen, können Sie Mini-Geräte verschiedener Typen kaufen. Die folgenden Optionen werden für die Arbeit mit Metallen verwendet:

Schleifausrüstung zur Bearbeitung von Metalloberflächen: Schleifen, Polieren und Schärfung... Für die Herstellung ist eine Mindestanzahl von Bauteilen und Teilen erforderlich. Zur Ausstattung gehören Schleifsteine und ein Elektromotor. Für die Stabilität des Gerätes werden Befestigungselemente verwendet;

Option für Schleifgeräte

Fräse zum Bohren von Löchern verwendet. Bei der Herstellung einer ähnlichen Konstruktion des Hebemechanismus wird eine Zahnstange verwendet. Außerdem können Sie ein Eckgerät installieren Fräse.

Eine professionelle Version eines ähnlichen Designs

Für die Holzverarbeitung werden verschiedene hausgemachte Werkzeuge und Heimwerkergeräte verwendet. Die am häufigsten verwendeten Typen sind Schneiden, Drehen und Schleifen. Mit ihrer Hilfe können Sie alle Arten von Arbeiten zu Hause ausführen. Die folgenden Geräte werden für die Holzverarbeitung verwendet:

Schneidemaschinen... Das einfachste Gerät ist elektrisch oder Kettensäge... Solche Einheiten können eine Scheibe, ein Band oder ein Sägewerk von einer Kettensäge sein. Bei der Herstellung von hausgemachten Geräten sollten der Durchmesser der Scheibe sowie die Breite des abgeschnittenen Teils berücksichtigt werden.

Einfache Schneidausrüstung

Schleifvorrichtung. Die einfachste Option besteht aus einem stabilen Tisch, einer vertikalen Schleifwelle und einem Elektromotor. Ein Schleifband wird verwendet, um die Enden von Holzrohlingen zu bearbeiten.

Schleifvorrichtung

In Verbindung stehender Artikel:

Holzbearbeitungsmaschinen für die Heimwerkstatt.Spezielle Geräte mit elektrischem Antrieb vereinfachen die Bearbeitung von Holzrohlingen erheblich. Die Akquisition ist jedoch mit erheblichen Investitionen verbunden. Um ein solches Problem erfolgreich zu lösen, sollten Sie die Materialien dieses Artikels sorgfältig studieren.

DIY Werkzeugregale: beliebte Designs und Herstellung

Beachten Sie die folgenden Optionen zum Speichern von Werkzeugen:

Gestelle;
hängende Regale;
Wandstrukturen;
Regale in Form von Paneelen, an denen Sie kleine Werkzeuge befestigen können.

Ungewöhnliche Werkzeugregale

Das Regal für die Schalttafel zum Selbermachen für ein Werkzeug kann folgendermaßen ausgeführt werden:

Schneiden Sie einen Schild aus Sperrholz und markieren Sie die Stellen, an denen die Regale installiert werden sollen.
Regale mit Seitenwänden herstellen, deren Länge der Länge des Schildes entsprechen sollte;
Die Regale werden mit selbstschneidenden Schrauben auf der Platine befestigt.
Es sind Haken montiert, die mit einem Spezialgewinde ausgestattet sind.
Die Halterungen sind auf der Rückseite des Schildes angebracht.

So können Sie eine einfache Paneelstruktur erstellen, die den Workshop in die perfekte Reihenfolge bringt.

Hinweis! Paneelregale sind funktionsfähig. An ihnen können Haken oder spezielle Halter angebracht werden. Über einer solchen Struktur kann eine zusätzliche Lampe aufgehängt werden. In diesem Fall können Sie eine kleine Glühbirne verwenden.

DIY Tischlerei Werkbank Design: Zeichnungen, Video

Beginnen wir mit der Erkundung nützlicher Haushaltsgeräte mit unseren eigenen Händen von der Werkbank aus. Es gibt folgende nützliche Geräte: stationär, mobil und zusammenklappbar.

Das Diagramm zeigt die Hauptelemente einer solchen Workbench.

Denken Sie daran, dass eine Faltwerkbankzeichnung zum Selbermachen die folgenden Details enthalten sollte:

eine Arbeitsfläche, für deren Erstellung Sie ein Brett mit einer Dicke von mindestens 6 cm benötigen. In diesem Fall werden Hainbuche, Buche oder Eiche verwendet. Sie können mit Leinöl bemalte Bretter verwenden.

Für die Arbeit sind spezielle Zeichnungen erforderlich

Auf der oberen Abdeckung ist ein Schraubstock angebracht.
Die Stützbeine der Werkbank bestehen aus Kiefer und Linde. Zwischen ihnen sind Längsverbindungsbalken angeordnet, um die Stabilität der gesamten Struktur zu gewährleisten.
Werkzeugregale sind unter der Werkbank montiert.

Das Diagramm zeigt, wie solche Geräte richtig zusammengebaut werden.

In diesem Video sehen Sie, wie Sie eine einfache Werkbank erstellen:

Diy Zimmerei Werkbank Technologie und Zeichnungen: einfaches Design

Um ein solches Gerät herzustellen, sind Zeichnungen mit den Abmessungen einer Tischlerei-Werkbank erforderlich.

In dieser Zeichnung sehen Sie, wie eine Faltstruktur hergestellt wird.

Auf diesem Foto können Sie sehen, wie eine Faltstruktur hergestellt wird.

Überlegen Sie, wie Sie ein solches Gerät bauen können:

Sie benötigen dicke Bretter, um den Deckel zu machen. Die Abmessungen der Platte sollten 0,7 * 2 Meter betragen. Lange Nägel werden für Befestigungselemente verwendet;
Das Dach ist fertig mit Bauholz;
Abhängig von den Abmessungen der Werkbank des Tischlers werden vertikale Stützen verwendet.
Die Höhe der Arbeitsfläche des Zubehörs für die Tischlerei wird mit eigenen Händen bestimmt. Die Markierungen für die Balken werden auf dem Boden angebracht, auf dem diese Elemente vergraben sind.
Die Werkbankabdeckung wird installiert. Stützstangen sind paarweise angebracht. In diesem Fall lang selbstschneidende Schrauben.

Selbstgemachte Bauoption

Funktionen zum Erstellen und Entwerfen einer Holzwerkbank mit Ihren eigenen Händen

Sie können eine hölzerne Werkbank kaufen oder selbst herstellen. Zusätzlich kann das Design mit Schubladen ausgestattet werden. Betrachten Sie also die Herstellungstechnologie:

Die vertikalen Stützen sind mit horizontalen Streben befestigt. In ihnen sind Nuten für Anschlussfittings vorgesehen. In diesem Fall können ein Meißel und ein Hammer verwendet werden;
Wenn die Jumper auf das gewünschte Niveau eingestellt sind, werden Löcher in die Stangen des Trägers gebohrt. Dann wird der Bolzen montiert, wonach die Elemente zusammengezogen werden;
horizontale Stürze sind auf jeder Seite zweigeteilt. Teile unter der Arbeitsplatte werden für die Montage über der Arbeitsplatte benötigt.
Schrauben dienen zur Sicherung der Arbeitsfläche. Auf der Arbeitsplatte sind Löcher für Befestigungselemente gebohrt. Die Schrauben sind so montiert, dass die Schrauben versenkt sind.

Holzbauzeichnungen

Sie können leicht tun Bandschleifer Zuhause. In diesem Fall benötigen Sie ein Schmirgelleinen eines Schleifbandes. Es wird durchgehend geklebt. Um die Naht zu verstärken, muss ein dichtes Material unter den Boden gelegt werden. In diesem Fall sollten Sie keinen minderwertigen Kleber verwenden.

Fertiger Tischrahmen

Der Durchmesser der Bandwelle sollte in der Mitte einige mm breiter sein als am Rand. Um ein Verrutschen des Klebebands zu verhindern, muss eine Wicklung aus dünnem Gummi hergestellt werden.Für die Herstellung von Schleifvorrichtungen können Sie Konstruktionen wie Planeten-, Zylinder- und Oberflächenschleifen wählen.

Do-it-yourself-Schreinerei-Schraubstock-Fertigungstechnologie für eine Werkbank

Bei Werkbänken werden Heimwerker häufig zu Hause hergestellt. Das Video ermöglicht es Ihnen, diesen Prozess zu sehen:

Für ein solches Design sind spezielle Stollen erforderlich.Für die Arbeit benötigen Sie einen Schraubstift mit einem Gewinde. Sie müssen auch ein paar Bretter vorbereiten. Ein Element wird fixiert und das andere bewegt sich. Bei der Herstellung müssen unbedingt Schraubstockzeichnungen zum Selbermachen verwendet werden. In jedes der Bretter müssen Löcher für Bolzen gemacht werden, die mit Nägeln verbunden sind. Dann werden Schrauben und Muttern mit Unterlegscheiben eingesetzt. Wenn Sie einen selbstgemachten Schraubstock mit Ihren eigenen Händen entwerfen, sollten Sie Anweisungen und vorgefertigte Schemata anwenden.

Schreinerei Schraubstock Design

Eine nützliche Information! Wenn Sie die Stifte beweglich machen, können Sie Werkstücke unterschiedlicher Größe herstellen.

Erstellen einer Metallschlosser-Werkbank mit Ihren eigenen Händen: Zeichnungen

Wenn Sie häufig mit Metallen arbeiten, besteht die beste Lösung darin, eine Metallwerkbank mit Ihren eigenen Händen zu erstellen. Holzmaterial ist für solche Zwecke nicht geeignet, da es bei der Verarbeitung von Metallprodukten häufig beschädigt wird.

Universelle Metallversion

Es ist erwähnenswert, die folgenden Elemente eines solchen Geräts zu beachten:

horizontale Brücken werden verwendet, um die Längssteifigkeit sicherzustellen;
kleine aufrechte Balken bestehen aus profilierten Rohren. Sie dienen zur Montage des Rahmenteils der Rohre. In der Eckzone befinden sich geschweißte Abstandshalter, die aus Stahlbändern bestehen;
Für Zahnstangenbalken werden Profilrohre mit einer Wandstärke von 3-4 mm verwendet.
Die Ecke Nr. 50 wird für die Racks benötigt, an denen das Toolkit angebracht ist.

Um qualitativ hochwertige Nähte herzustellen, müssen ein halbautomatisches Kohlendioxidgerät sowie ein Impulsschweißgerät verwendet werden.

Die Montage des Universalgeräts beginnt mit dem Rahmen. Hierzu werden lange und kurze Träger geschweißt. Gehen Sie folgendermaßen vor, um zu verhindern, dass sie sich verdrehen:

Legen Sie die Elemente auf eine ebene Fläche.
In den Bereichen, in denen sich die Fugen befinden, müssen die Balken erfasst werden Punktschweißen;
Dadurch werden Schweißnähte auf einer Seite des Rahmens und dann auf der anderen Seite hergestellt.

Das Diagramm zeigt den Rahmen der Schlosser-Maschine sowie deren Vollansicht

Danach werden der hintere Balken und die vertikalen Pfosten montiert. Es ist wichtig zu überprüfen, wie gleichmäßig sie zueinander stehen. Bei Abweichungen können diese mit einem Hammer gebogen werden. Wenn der Rahmen fertig ist, werden spezielle Ecken angebracht, um die Struktur zu stärken. Die Tischplatte besteht aus Holzbrettern, die mit einer feuerfesten Flüssigkeit imprägniert sind. Ein Stahlblech wird darauf gelegt.An den vertikalen Rackteilen ist eine Abschirmung angebracht Sperrholz... Das gleiche Material wird verwendet, um den Bordstein abzudecken.

Tabelle 1. Erstellen einer Metallschlosser-Werkbank mit Ihren eigenen Händen

Bild	Installationsschritte
	Zum Schweißen der Struktur wird eine halbautomatische Kohlendioxidvorrichtung verwendet.
	Erstellung des Strukturrahmens. Zum Schweißen müssen alle Teile auf einer ebenen Fläche ausgelegt werden. Die Andockknoten des Anfangs werden einfach angeheftet, und dann werden alle Nähte geschweißt. Die hinteren Säulen und der Träger sind mit dem Rahmen verschweißt.
	Nach dem Schweißen aller Versteifungen wird ein solcher Rahmen erhalten.
	Dann wird eine Verstärkungsecke am Rahmen angebracht, um die Tischplatte zu befestigen. Vor der Installation müssen die Platten mit einer speziellen feuerfesten Verbindung behandelt werden. Oben ist ein Blech angebracht.
	Die Seitenwände sind mit Sperrholzplatten versehen, und Holzkisten befinden sich im rechten Schrank. Zum Schutz der Basis sind die Oberflächen mit verschiedenen Farben und Lacken bedeckt. Zuerst wird der Primer verteilt und dann wird ein spezieller Zahnschmelz verwendet.

Werkzeug zum Schärfen von Messern mit eigenen Händen: Zeichnungen und Nuancen

Zur Herstellung eines Anspitzers aus einem Motor aus Waschmaschine Mit Ihren eigenen Händen können Sie Teile von alten sowjetischen Geräten nehmen. Um eine Schärfmaschine zu bauen, benötigen Sie folgende Teile:

Flanschrutrohr;
Schleifstein;
spezielle Nüsse;
Stahlelemente für den Bau von Schutzabdeckungen;
Kabel Kabel;
Gerät zum Starten;
ein Holzblock oder eine Metallecke.

Selbstgemachte Einheit zum Schärfen von Messern

Der Flanschabschnitt muss den Abmessungen der Hülse entsprechen. Auf diesem Element wird auch ein Schleifstein getragen. Zu diesem Teil wird auch ein spezieller Thread erstellt. Der Flansch wird dann auf die Motorwelle gedrückt. Befestigungselemente werden durch Schweißen oder Verschrauben ausgeführt.

Die Arbeitswicklung ist am Kabel befestigt. Darüber hinaus hat es einen Widerstand von 12 Ohm, der mit einem Multimeter berechnet werden kann.Es wird auch ein Rahmen hergestellt, für den eine Metallecke genommen wird.

So schärfen Sie einen Bohrer für Metall: ein Heimwerkergerät

Sie können einen einfachen Metallbohrschärfer aus gewöhnlichen Werkzeugen herstellen. Hierfür eignet sich ein Schleifblock.

Zu Hause können Sie folgende Geräte verwenden:

Sie können den Bohrer mit einem elektrischen Schleifer schärfen. In diesem Fall wird das Schärfen von der Kante aus durchgeführt. Bei Verwendung eines Schärfers muss auf den Schärfwinkel geachtet werden, um den Bohrer auf der Drehachse zu befestigen. Überschüssiges Metall sollte schrittweise entfernt werden. Schließlich sind die Kanten kegelförmig;
Eine Schleifmaschine wird als Heimwerker-Schleifmaschine verwendet. Zum Schärfen ist das Schneidwerkzeug in einem Schraubstock montiert. Hierzu wird der Befestigungswinkel gewählt und die Scheibe ebenfalls montiert.

Verschiedene Werkzeuge zum Schärfen eines Bohrers

Es ist zu beachten, dass die Mühle auf einer ebenen Fläche montiert ist. In diesem Fall sollte die Disc ausgefallen sein. Wenn der Schleifer nicht sicher befestigt ist, kann er den Bohrer beschädigen. Das Schärfen mit einer Mühle ist nur bei Produkten mit kleinem Durchmesser möglich. Mit Hilfe einer Schleifvorrichtung ist eine Nachbearbeitung nicht möglich. Die Kante des Schildes dient zur Unterstützung des Schneidwerkzeugs.

Sie können auch einen Bohrer verwenden, der mit einer Schleifscheibe mit Schleifpapier ausgestattet sein sollte. Um die Elemente mit einem Bohrer zu schleifen, müssen Sie zwei flache Oberflächen finden.

Heimwerkstattbohrmaschine

Sie können eine Bohrmaschine aus einem Bohrer mit Ihren eigenen Händen herstellen. Zeichnungen helfen Ihnen, das Design zu verstehen. Für ein solches Design benötigen Sie folgende Elemente:

Basis oder Bett;
Drehvorrichtung;
Mechanismus zur Bereitstellung von Futtermitteln;
Gestell zur Befestigung der Tür.

Maschine in der Werkstatt aufstellen

Hier sind die wichtigsten Schritte zur Herstellung einer selbstgebauten DIY-Bohrmaschine:

für verwendete Gestelle Spanplatte... In diesem Fall müssen Sie eine Dicke von mindestens 20 mm wählen.
Um die Genauigkeit der Maschine vom Bohrer aus zu gewährleisten, müssen Führungen verwendet werden. In diesem Fall können Sie Stahlstreifen verwenden.
Für die Bremsbeläge werden Stahlklammern verwendet.

Um eine Bohrmaschine herzustellen, benötigen Sie einen rotierenden Werkzeugzuführer. Für die Konstruktion werden Federn und ein Hebel verwendet. Es gibt verschiedene Zubehörteile zum Schärfen von Bohrern.

Montage der Bohrmaschine zum Selbermachen: Maßzeichnungen

Das Design erfordert auch die Herstellung von hausgemachten Schraubstöcken für die Bohrmaschine. Die einfachste Vorrichtung kann ohne Zahnstange aus einem Bohrer zusammengebaut werden. Um Vibrationsprozesse zu minimieren, ist es notwendig, einen massiveren Tisch zu bauen.Der Ständer und der Tisch sind rechtwinklig verbunden. In diesem Fall kann der Bohrer mit Klammern befestigt werden. Auf der Tischoberfläche ist ein Schraubstock montiert.

Komplizierte Bohrmaschinenzeichnung

DIY Garagenpresse Design

Design hausgemachte Garagenpresse Entwickelt zum Richten, Pressen, Biegen von Blechmaterialien und zum Komprimieren. Schlossergeräte sind kompakt und einfach im Design. Der Aufwand einer solchen Presse kann zwischen 5 und 100 Tonnen variieren. Für Garagenarbeiten reicht ein Indikator von 10-20 Tonnen völlig aus.Um ein solches Design herzustellen, wird ein manueller Antrieb verwendet. Das Hydraulikgerät enthält zwei Kammern mit Kolben.

Hausgemachte Konstruktion

Drücken Sie mit Ihren eigenen Händen aus einer Wagenheberzeichnung

Wie man ein einfaches Gerät herstellt, kann auf einem speziellen Video einer Presse von einer Buchse mit eigenen Händen betrachtet werden:

Eine unkomplizierte Option ist die Hydraulik, die aus einem Flaschenheber aufgebaut werden kann.Ein wichtiges Element ist der Rahmen, in dem sich die Buchse befindet. Die Plattform dient als zuverlässige Basis. Die Oberseite dient zur Unterstützung der Werkstücke.Der Tisch sollte sich frei auf und ab bewegen können.In diesem Fall sind starre Federn auf der einen Seite an der Basis und auf der anderen Seite an der Arbeitsfläche angebracht.

Jack Anwendung

Hier ist ein einfaches Montageplan:

die notwendigen Elemente werden gemäß den Zeichnungen ausgeschnitten;
Die Basis wird durch Schweißen montiert. In diesem Fall sollte die Stahlkonstruktion dem Buchstaben P ähneln;
Ein mobiler Tisch besteht aus einem Rohr und einem Kanal.
Schließlich sind die Federn fixiert.

Diy Metallschneidscheiben-Maschinentechnologie

Sie helfen dabei, eine Metallschneidemaschine mit eigenen Händen zu entwerfen - Zeichnungen. Geräte aus einem speziellen Rahmen oder einer speziellen Plattform werden aus Scheibenschneidemaschinen hergestellt. Die Maschine ist mit Elementen ausgestattet, die einen festen Halt gewährleisten. Als Schneidteile wird eine Stahlscheibe verwendet. Zum Schneiden des Metalls wird ein mit einem Schleifmaterial beschichteter Kreis verwendet.

Disc-Cut-Off-Design

Die Schneidteile werden von einem Elektromotor angetrieben. Scheibenmaschinen sind mit Pendel-, Front- und Bodenkomponenten ausgestattet.

Im folgenden Video sehen Sie auch, wie Sie mit Ihren eigenen Händen eine Schneidemaschine aus einer Mühle herstellen:

Die Maschine wird wie folgt ausgeführt:

Es werden Schutzabdeckungen hergestellt, auf denen der Antriebsriemen montiert ist.
der Motor ist angebracht;
es wird eine Welle hergestellt, auf der die Antriebsscheibe und die Schneidscheibe befestigt sind;
ein beweglicher oberer Teil der Struktur ist in das Pendelelement eingebaut;
eine Welle ist montiert, um das Pendel zu befestigen;
Ein Rahmen dient zur Montage der Maschine.
Die Schwinge ist am Rahmen befestigt.
Werkzeuge werden gestartet und Geräte eingerichtet.
