Hausgemachte Metalldrehmaschine mit eigenen Händen

Wenn Sie eine selbstgemachte Metalldrehmaschine mit Ihren eigenen Händen zusammenbauen, stehen Ihnen ohne zusätzliche Kosten funktionale Geräte für die Metallbearbeitung zur Verfügung. Aus Gründen der Objektivität werden wir nicht nur den Montageprozess berücksichtigen, sondern auch die aktuellen Angebote des Marktes für Fertigprodukte. Die folgenden Informationen helfen Ihnen bei der Durchführung einer korrekten vergleichenden Analyse unter Berücksichtigung finanzieller Fähigkeiten, beruflicher Fähigkeiten und anderer persönlicher Merkmale.

Hochwertige hausgemachte Produkte sind dem Werksgegenstück in keiner Weise unterlegen

Was können Sie mit einer selbstgebauten Metalldrehmaschine mit Ihren eigenen Händen tun?

Kompakte Geräte nehmen in der Heimwerkstatt nicht viel Platz ein

Mit einer Tischmetalldrehmaschine können Sie schnell und effizient verschiedene Arbeitsvorgänge ausführen:

Mit einer Metalldrehmaschine für zu Hause können komplexe und einzigartige Produkte fehlerfrei hergestellt werden

Studieren Sie die Materialien in diesem Artikel sorgfältig.Wenn es schwierig ist, ein Projekt mit eigenen Händen umzusetzen, ist Wissen hilfreich für eine objektive Bewertung des Angebots an Fachgeschäften. In separaten Abschnitten finden Sie Informationen zu den Betriebsregeln, die dazu beitragen, die Lebensdauer technologischer Geräte zu verlängern und ein hohes Maß an Sicherheit zu gewährleisten.

Woraus besteht eine Drehmaschine?

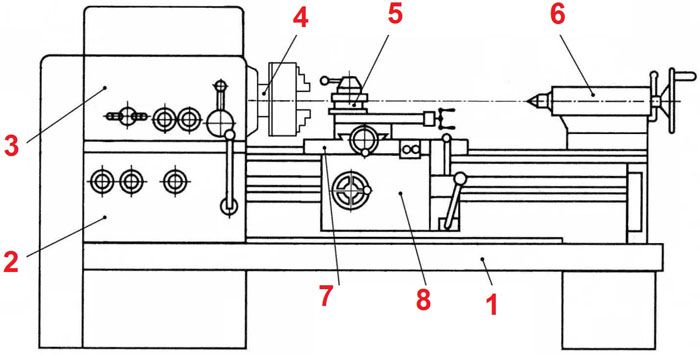

Typisches Design

Selbst eine kleine Drehmaschine wiegt viel und erzeugt während des Betriebs Vibrationen. Es ist eine zuverlässige Basis (1) erforderlich, auf der Funktionseinheiten und Einzelteile befestigt sind. Wenn eine Bodenversion erstellt werden soll, verwenden Sie zuverlässige Stützen mit der erforderlichen Länge. Die endgültige Höhe des Arbeitsbereichs sollte benutzerfreundlich sein.

Andere Komponenten sind in der folgenden Liste aufgeführt:

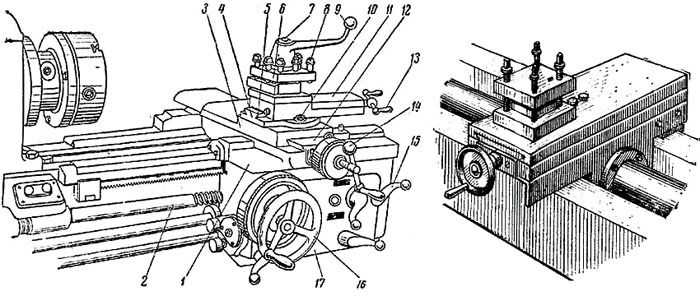

Drehsattel

Gerät

Zeichnungshinweise:

Bei einer detaillierten Untersuchung dieses Teils einer Metalldrehmaschine müssen die erhöhten Belastungen berücksichtigt werden, denen sie bei der Durchführung technologischer Operationen ausgesetzt ist. Es ist notwendig, auf die große Anzahl beweglicher Komponenten zu achten.

Robuste Teile sind nicht das einzige, was zur Aufrechterhaltung der Präzision benötigt wird. Ständige Anpassungen helfen, Spiel zu vermeiden, um Verschleiß auszugleichen. Es wird empfohlen, beschädigte Dichtungen durch neue Produkte zu ersetzen.

Reitstock

Hauptkomponenten der Baugruppe

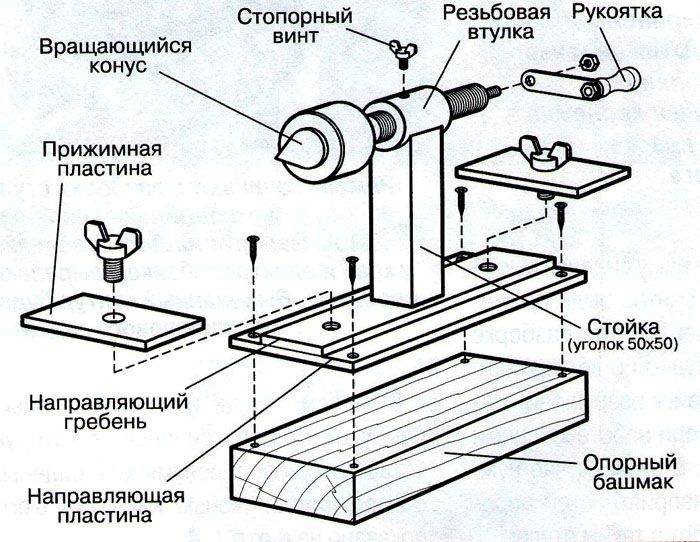

Im Folgenden werden wir Projekte betrachten, die für die Selbstreproduktion einfach sind, mit klarstellenden Kommentaren. Das Beispiel in der Abbildung ist besser geeignet für Holzbearbeitungsgeräte... Um lange Zeit mit starken Werkstücken arbeiten zu können, sollten Sie einen Stützschuh aus einer Stahlplatte herstellen.

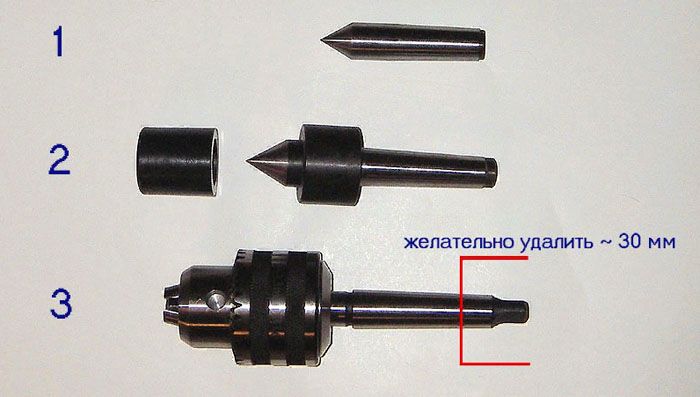

Neben der Serienausstattung sind solche Ersetzungen praktisch.

Mit ihrer Hilfe werden die Grundfähigkeiten des Reitstocks erweitert. In den Empfehlungen des Autors wird vorgeschlagen, einen Teil des Standardpatronenhalters (3) zu entfernen. Dies erhöht den Arbeitshub des Werkzeugs und verarbeitet größere Werkstücke.

Merkmale der Herstellung eines Spindelkastens zum Selbermachen einer Drehmaschine

Für die Herstellung hausgemachter Produkte werden einfache Designlösungen verwendet.

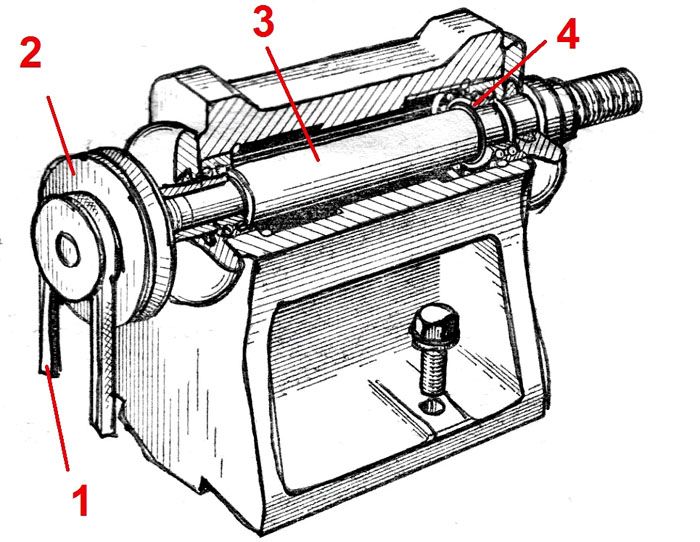

Hier wird ein Riemenantrieb (1) verwendet, der sich durch geringe Kosten und geringen Geräuschpegel auszeichnet. Eine doppelte Riemenscheibe (2) ist für eine schrittweise Änderung des Drehmoments installiert. Um die Lebensdauer der Spindel (3) zu verlängern, muss ein Paar Kugellager verwendet werden. Bei Bedarf werden im Gehäuse Löcher zum regelmäßigen Einfüllen von Fett gebohrt.

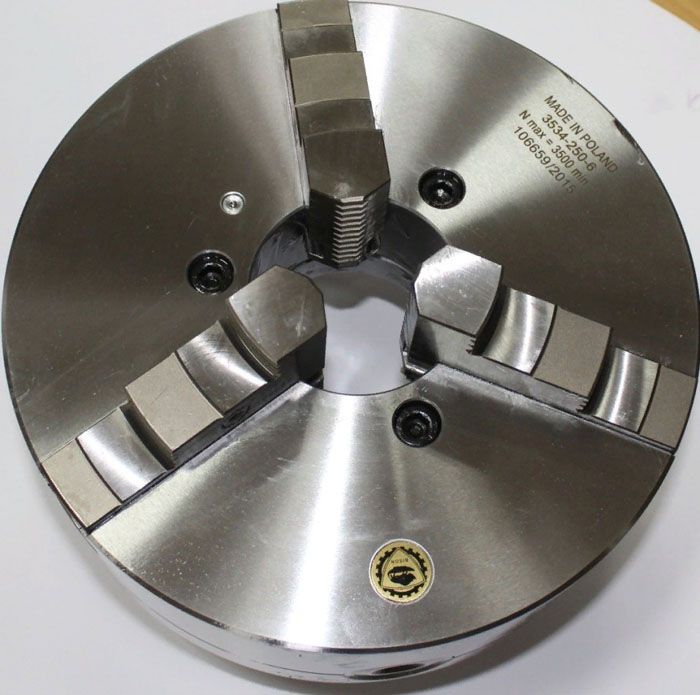

Eine Metalldrehmaschine ist in der Regel mit Dreibackenfuttern ausgestattet.

Diese Klemmen werden ohne zusätzliche Einstellung automatisch zentriert.Die Eigenproduktion solcher Einheiten wird Schwierigkeiten verursachen. Daher kann dieses Funktionselement des Spindelkastens einer Drehmaschine in einem Geschäft gekauft werden.

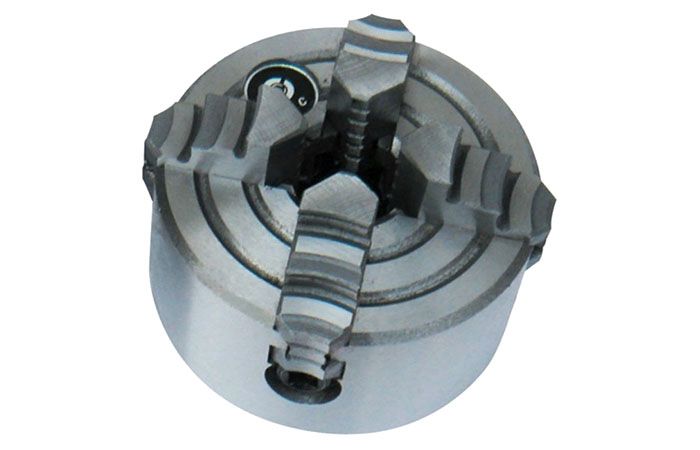

Modelle mit vier Backen werden zur Bearbeitung von quadratischen Werkstücken verwendet.

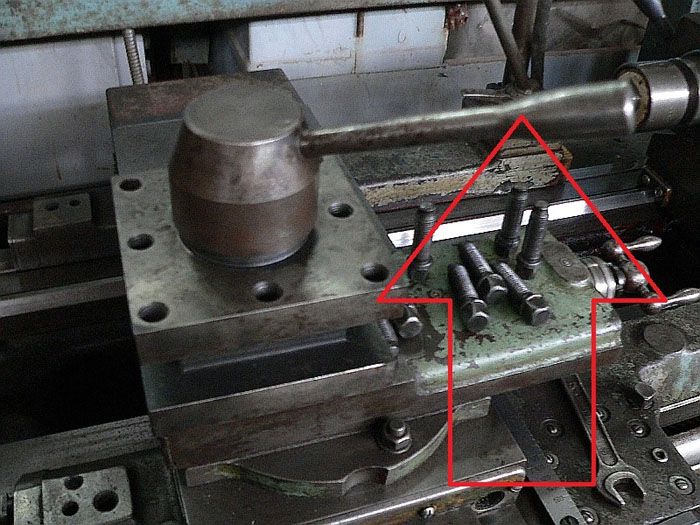

Wie man mit eigenen Händen einen Werkzeughalter für eine Drehmaschine herstellt

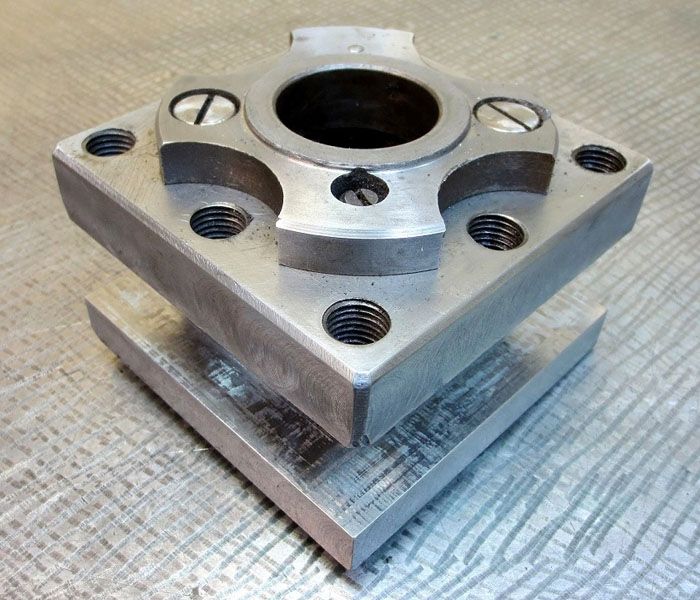

Es ist besser, den Hauptteil des Halters zusammenklappbar zu machen

Auf diese Weise können Sie Reparaturen ohne unnötige Schwierigkeiten durchführen. In die Gewindebohrungen werden Schrauben eingeschraubt, die das Werkzeug fest fixieren. Der Abstand zwischen den Platten wird unter Berücksichtigung der Größe der Fräser bestimmt.

Oben ist ein Griff installiert, mit dem das Gerät schnell gedreht werden kann. Mit diesem Gerät können Sie schnell Werkzeuge für die komplexe sequentielle Bearbeitung von Werkstücken wechseln

Mit eigenen Händen eine Metalldrehmaschine herstellen: Schritt-für-Schritt-Anleitung mit Kommentaren

Die erste Phase: Auswahl einer Metalldrehmaschine, Vorbereitung der Projektdokumentation

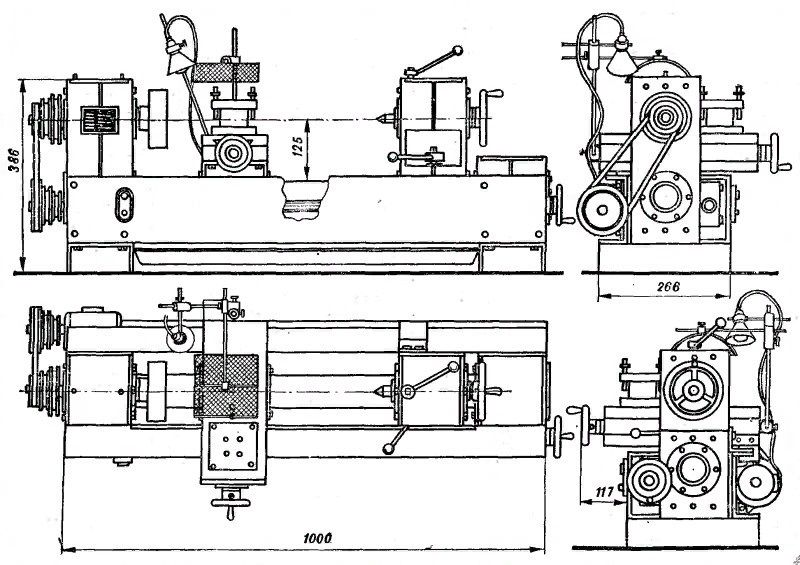

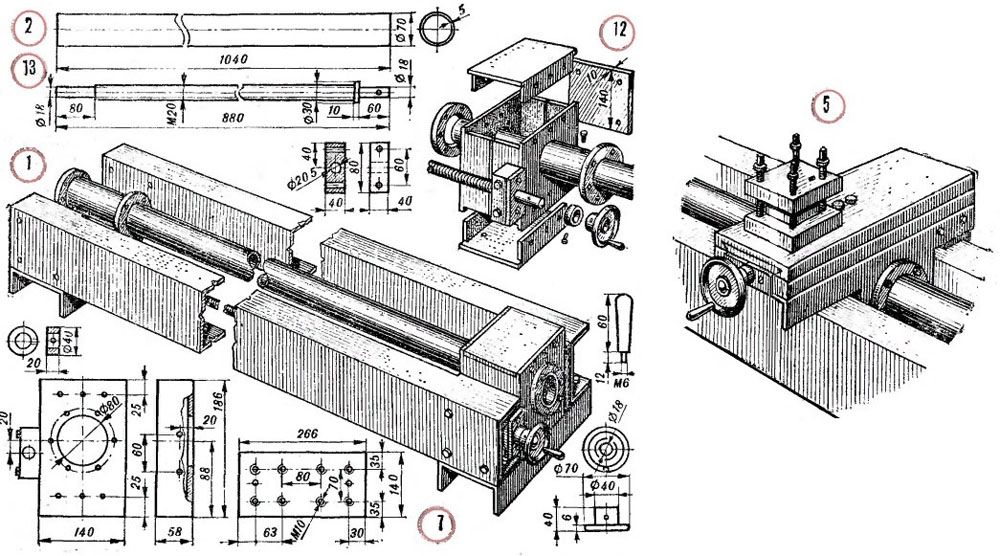

Die folgenden Zeichnungen zeigen das abgeschlossene Projekt. Eine solche relativ einfache Metalldrehmaschine für eine Garage (Werkstatt) ist nicht allzu schwer selbst herzustellen. Riemen und einige andere Komponenten sind Standardartikel. Andere Teile können von Ihnen selbst hergestellt oder in einem Fachgeschäft bestellt werden Werkstatt.

Konstruktion, Hauptteile, Abmessungen

Spindelstock- und Reitstockkomponenten

Reisemechanismus und Unterstützung

Bestandteile des Wagens, Montagezeichnung

Ändern Sie die Gewindesteigung der Gewindespindel, um die erforderliche Bewegungsgenauigkeit des Bremssattels auszuwählen. Es wird auf einer Schneidschneidemaschine in eine Matrize geschnitten. Um die Struktur zu stärken, werden Verbindungen durch Schweißen hergestellt. Spindelstockkörper bestehen aus einem Kanal (Nr. 12/14).

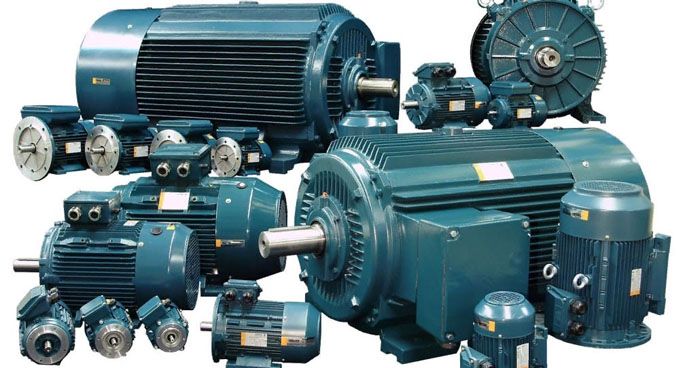

So bestimmen Sie den richtigen Motor für eine Drehmaschine

Das oben vorgestellte Projekt ist für die Verwendung eines Aggregats mit einer Leistung von 450-600 W bei einer maximalen Drehzahl der Arbeitswelle von 2500-3500 U / min ausgelegt.

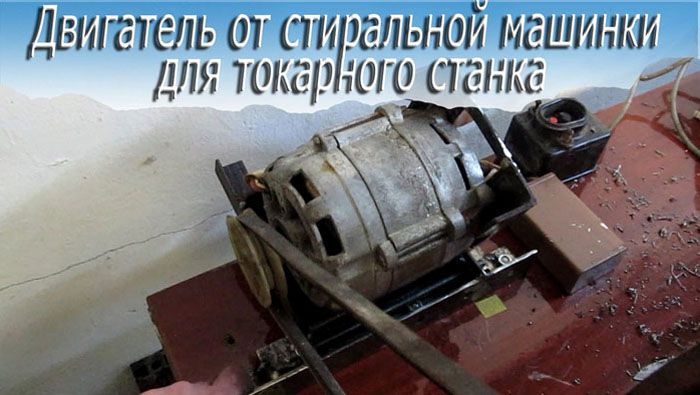

Um Geld zu sparen, verwenden einige Projektautoren alte Elektromotoren von außer Betrieb befindlichen Haushaltsgeräten

Solche Lösungen eignen sich gut, wenn Sie einen funktionierenden Motor mit ausreichender Leistung wählen.

Die angemessenen Kosten für Produkte in dieser Kategorie ermöglichen es Ihnen, leicht eine akzeptable Option im Einzelhandelsnetzwerk zu finden. In diesem Fall können Sie sich auf die offiziellen Herstellergarantien verlassen.

Um sich nicht zu irren, können Sie Beispiele von Fabrikwerkzeugmaschinen für erfolgreiche Metallprodukte aus Metall studieren. Aus einer solchen Mini-Studie lassen sich leicht folgende Proportionen schließen: Für die Bearbeitung von Teilen mit einem Durchmesser von 8-12 cm und einer Länge von 60-80 cm werden Elektromotoren mit einer Leistung von 600-800 W verwendet. Geeignet sind standardmäßige luftgekühlte asynchrone Modelle. Es wird nicht empfohlen, Kollektormodifikationen zu verwenden. Sie erhöhen die Geschwindigkeit stark, wenn die Belastung der Welle abnimmt, was unsicher ist. Um solche Situationen zu vermeiden, müssen Sie ein Reduzierstück verwenden, was das Design erschwert.

Elektrisches Diagramm einer Metalldrehmaschine

Ein Vorteil des Riemenantriebs sollte hervorgehoben werden. Es verhindert einen direkten mechanischen Aufprall des Werkzeugs auf die Welle in Querrichtung. Dies verlängert die Lebensdauer der Stützlager.

Der Standpunkt eines Experten

Victor Isakin

Spezialist für die Auswahl von Werkzeugen für das Vertriebsnetz "220 Volt"

„Gleichstrommotoren sind groß. Sie können jedoch nach einem relativ einfachen Schema angeschlossen werden, das eine reibungslose Geschwindigkeitsregelung ermöglicht. "

Montageauftrag

Dieser Algorithmus erklärt die Abfolge der Aktionen bei der Arbeit mit den obigen Zeichnungen. Die Verwendung anderer Konstruktionsdokumentationen impliziert die Einführung geeigneter Änderungen im Montageprozess.

Sie beginnen mit dem Spindelstock. Darin ist eine Spindel eingebaut. Ferner ist die gesamte Einheit durch Verschrauben mit dem Laufrohr verbunden. Auf den Befestigungsteilen wird ein Vorgewinde geschnitten.Kontrollieren Sie bei dieser Operation sorgfältig die Ausrichtung der Teile.

In der nächsten Stufe wird aus den Kanälen ein Stromrahmen zusammengesetzt. Wenn der Rahmen hergestellt ist, wird der Spindelstock darauf installiert. Es ist auch notwendig, die Parallelität des Laufrohrs und der langen Rahmenteile sorgfältig zu überwachen. Machen Sie das Markup genau. Die Löcher werden nacheinander mit einer zusätzlichen Reibahle gebohrt, wobei jeder Befestigungspunkt überprüft wird. Ein oder zwei Fehler beeinträchtigen die Stärke des Kanals nicht übermäßig. Daher ist es besser, bei Bedarf ein neues genaues Loch an einer anderen Stelle zu bohren.

Werks-Reitstock einer Metalldrehmaschine

Bei der Montage dieses Geräts ist besonders auf die Genauigkeit der Platzierung der Mittelachsen von Spindel (1) und Feder (2) zu achten. Wenn ein Fehler gemacht wird, werden bei der Bearbeitung von Werkstücken konische Oberflächen anstelle von zylindrischen erhalten. Überprüfen Sie auch die Parallelität dieser Elemente zum Laufrohr. Die Stützstange (3) verhindert das Entfalten des Reitstocks. Zur Höhenverstellung können Stahlabstandshalter verwendet werden.

Bremssattelteile werden nacheinander gemäß dem Montagezeichnungsdiagramm installiert. Eine besonders hohe Präzision ist hier nicht erforderlich, da zahlreiche Einstellungen vorgesehen sind. Wenn eine intensive Nutzung erwartet wird, machen Sie einzelne Einheiten abnehmbar, um Verschleißteile ohne zusätzliche Kosten auszutauschen.

In der letzten Phase wird ein Elektromotor installiert, der gemäß dem ausgewählten Schema an das Stromnetz angeschlossen wird. In der Praxis prüfen sie die Funktionalität einer Metalldrehmaschine mit eigenen Händen. Um das Aussehen zu verbessern und vor Korrosion zu schützen, sind einige Teile mit Grundierung und Farbe beschichtet.

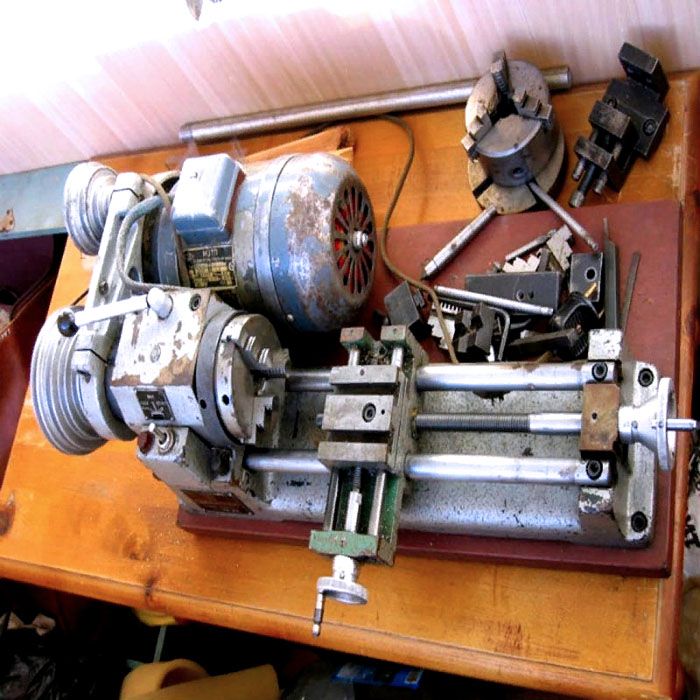

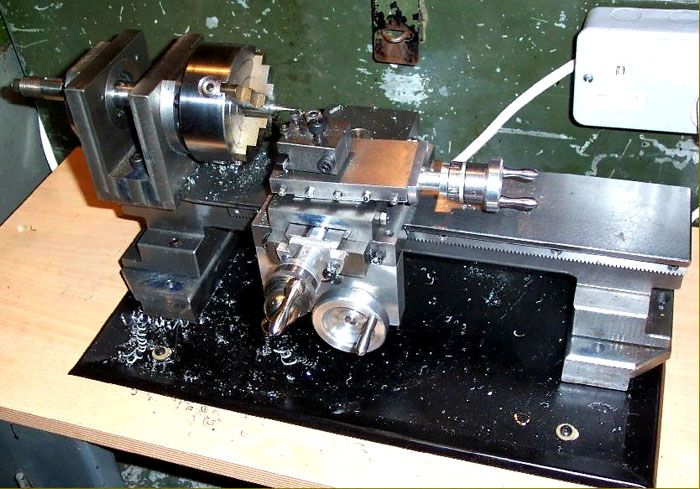

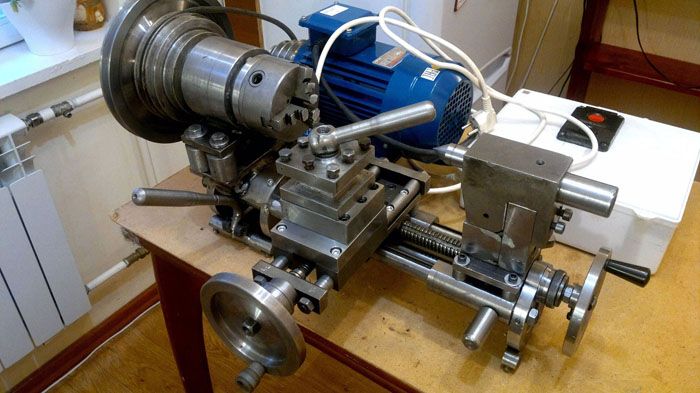

Dieses Foto einer Metalldrehmaschine zeigt deutlich die hohe Qualität hausgemachter Produkte

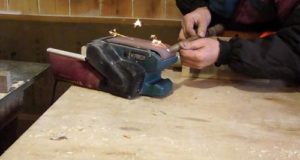

Wie man mit einem Bohrer mit eigenen Händen eine Drehmaschine macht

Zum Verarbeitung von Holzrohlingen, Kunststoff, andere weiche Materialien, die Kraft eines typischen Haushalts-Elektrowerkzeugs ist völlig ausreichend. Dieses Beispiel zeigt, wie Sie in 15 bis 20 Minuten eine funktionierende Maschine mit Ihren eigenen Händen herstellen. Anhand der letzten Fotos wird in der Tabelle über die Erstellung eines verbesserten Designs berichtet:

Foto	Montagereihenfolge mit Empfehlungen des Autors

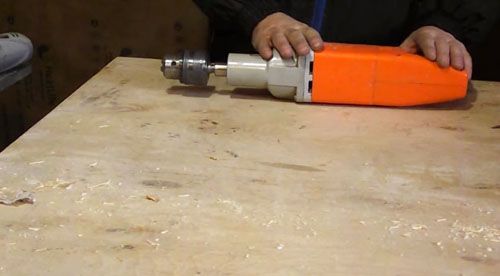

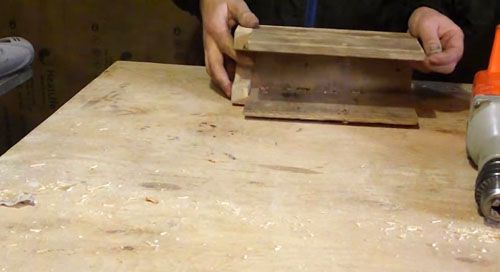

	Als Basis wurde ein Serienbohrer verwendet. Die Bearbeitung relativ kleiner Werkstücke wird vorausgesetzt. Für das Bett wird in diesem Fall eine Sperrholzplatte ausgewählt, die auf dem Tisch befestigt ist. Jede andere ausreichend starke und gleichmäßige Basis reicht aus.

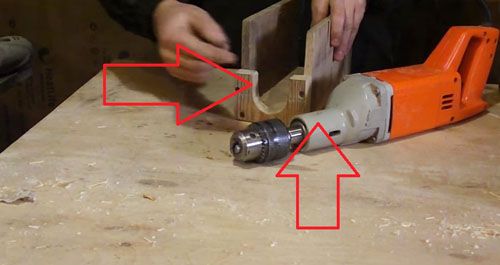

	Das Elektrowerkzeug muss sicher in einer bequemen Position befestigt werden, damit es während des Betriebs nicht beschädigt wird. Dieses Problem kann mit dem Nebengebäude gelöst werden. Es besteht aus dickem Sperrholz (20 mm) unter Berücksichtigung der entsprechenden Abmessungen.
	Einzelne Teile der Struktur werden mit selbstschneidenden Schrauben befestigt. Im vorderen Teil ist ein Element mit einem lockigen Schnitt installiert. Dieser Sitz hat eine Form und Abmessungen, die für die Montage des hervorstehenden Teils eines robusten Bohrkörpers (mit Pfeilen markiert) geeignet sind.

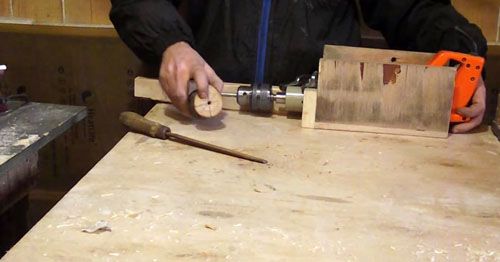

	Die Basis wird an der gewünschten Stelle mit der Arbeitsplatte verschraubt. Im Inneren ist ein Elektrowerkzeug installiert. Eine Klemme dient zur starren Fixierung. Daneben ist ein Holzblock als Stützstange befestigt.

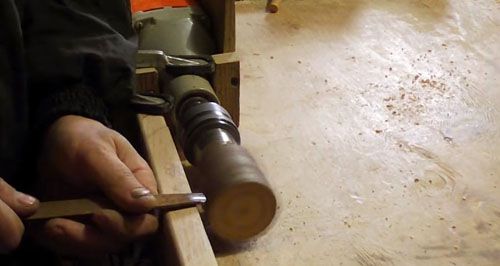

	Der Cutter kann aus einer alten Datei hergestellt werden. Für die Bearbeitung dieses Werkstücks ist ein Standardschleifer geeignet.
	In das Spannfutter wird eine stabile Stahlstange eingesetzt. Darauf ist ein Holzrohling gewickelt.
	Überprüfen Sie als Nächstes die Leistung des Geräts.

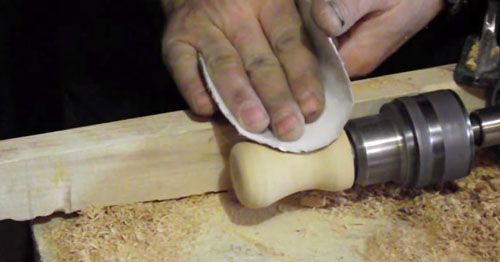

	Wenn Sie bei jedem Durchgang eine kleine Dicke mit einem Fräser entfernen, können Sie Werkstücke aus ausreichend harten Materialien verarbeiten. Die Endbearbeitungsfläche wird mit Sandpapier erstellt.

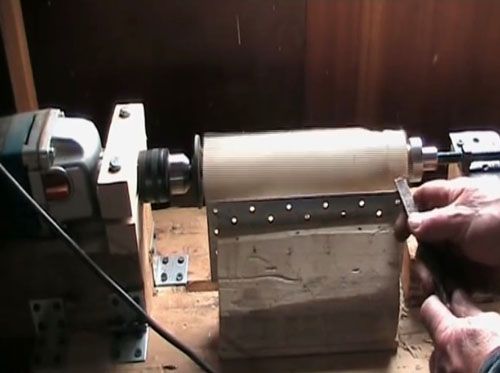

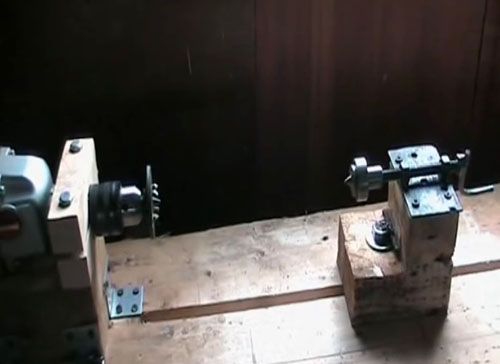

	Für größere Werkstücke können Sie eine Maschine mit Spindelstock und Reitstock erstellen. Das Foto zeigt die wichtigsten Strukturelemente.Das Elektrowerkzeug ist sicher befestigt, kann jedoch bei Bedarf zur bestimmungsgemäßen Verwendung entfernt werden.
	Es gibt eine Halterung mit einem Metalleinsatz (Handlauf), mit deren Hilfe der Fräser genau und genau bewegt werden kann.

Video: Drehmaschine in 15 Minuten

Funktionen zum Erstellen einer Drehmaschine für Metall mit Ihren eigenen Händen

Im vorherigen Kapitel wurden die einfachsten Konstruktionen beschrieben, mit denen eine Drehmaschine aus einem Bohrer unter Verwendung kostengünstiger Materialien hergestellt werden kann. In einigen Fällen werden nicht einmal detaillierte Zeichnungen benötigt. Dieser Ansatz ist ausreichend, wenn mit Holzrohlingen gearbeitet wird, wenn keine hohe Präzision erforderlich ist.

In Verbindung stehender Artikel:

Es funktioniert jedoch nicht, wenn Sie eine Metallbearbeitungsdrehmaschine mit Ihren eigenen Händen erstellen müssen. Das Video zeigt nicht nur die potenziellen Fähigkeiten hochwertiger Geräte in dieser Kategorie, sondern auch die vom Autor des Projekts gelösten Aufgaben:

So können Sie eine Drehmaschine selbst aufrüsten

Die obigen Zeichnungen sind ein bewährtes Projekt. Mit ihrer Hilfe können Sie mit Ihren eigenen Händen eine funktionierende Mini-Metalldrehmaschine herstellen. Einige moderne Verbesserungen sind jedoch angebracht:

Merkmale der Arbeit an hausgemachten Drehmaschinen

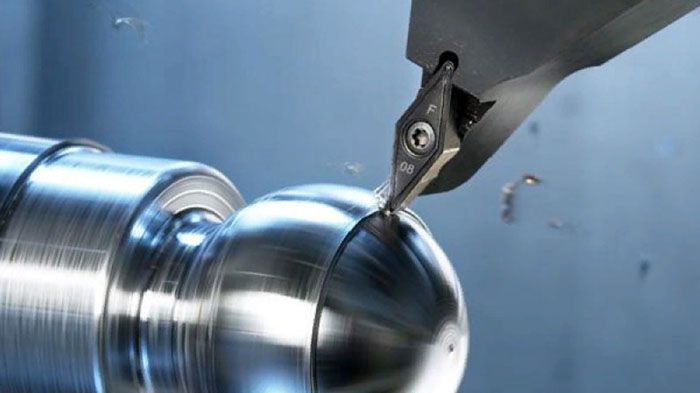

Arten von Metalldreharbeiten

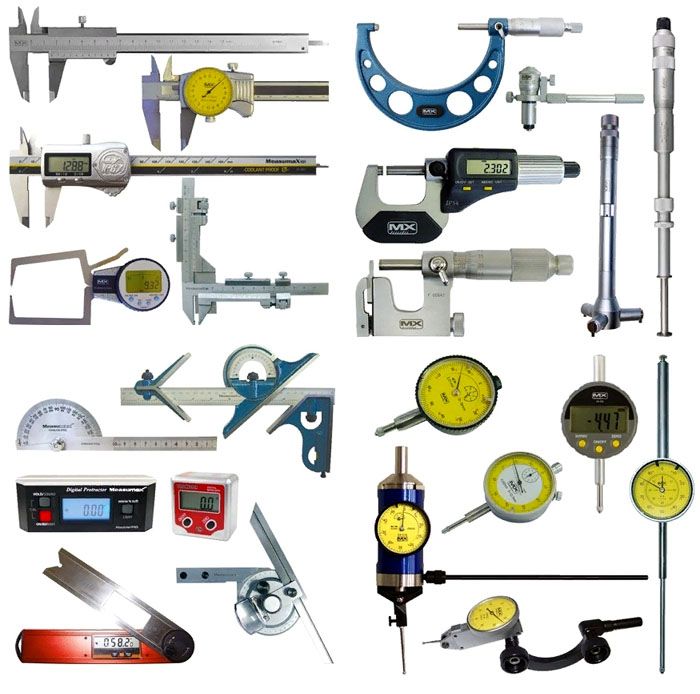

Zur Steuerung und Erzielung der erforderlichen Genauigkeit werden mechanische und elektronische Bremssättel, interne Zähler und andere spezielle Messinstrumente verwendet.

Das Beherrschen der Metallbearbeitung ist ein Thema für einen separaten Artikel. Um das gewünschte Ergebnis zu erzielen, berücksichtigen Sie die Zähigkeit und Sprödigkeit sowie andere Eigenschaften des Metalls und der Arbeitskanten. Die Technologie wird unter Berücksichtigung der Drehzahl des Werkstücks und der Temperaturbedingungen optimiert.

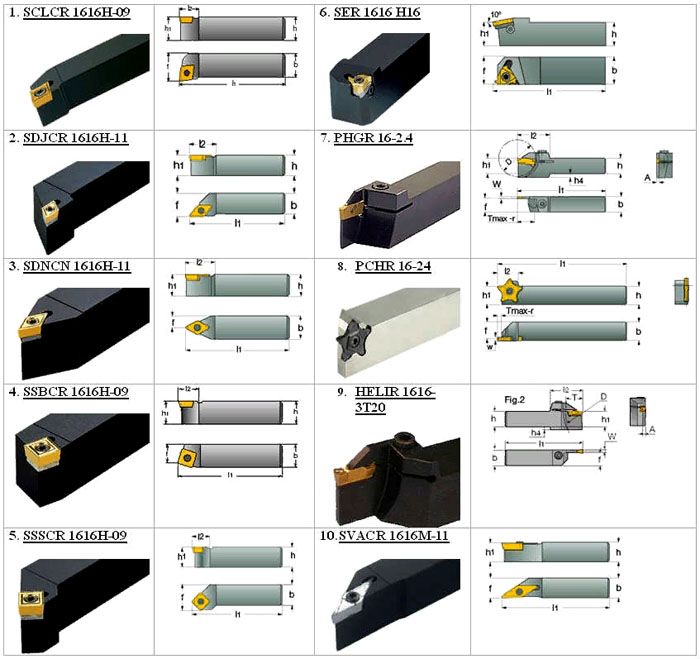

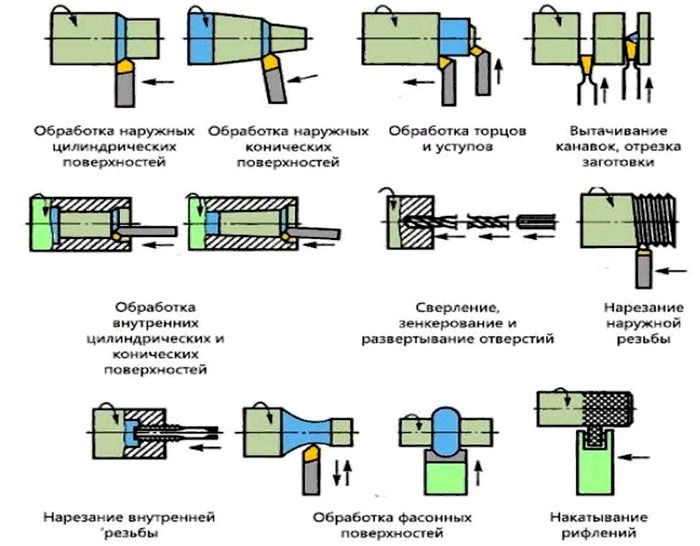

Für das Drehen, Schneiden, Gewindeschneiden und andere Vorgänge von außen und innen werden verschiedene Arten von Schneidern verwendet

Metalldrehvideo (Rat eines erfahrenen Handwerkers):

Sicherheit bei der Arbeit mit einer hausgemachten Drehmaschine und richtige Pflege

Nach dem Zusammenbau muss sichergestellt werden, dass keine Fehler vorliegen, bevor eine Verbindung zum Netzwerk hergestellt wird. Überprüfen Sie die freie Drehung der Spindel, das Fehlen von Verzögerungen während des Betriebs der Antriebsmechanismen und Fremdgeräusche. Die Ausrichtung wird sorgfältig überwacht. Es ist erforderlich, dass die Parameter des Stromversorgungsnetzes den Anforderungen des Netzteils im Modus mit dem höchsten Stromverbrauch beim Einschalten entsprechen.

Stellen Sie vor Arbeitsbeginn sicher, dass Schutzgitter und Gehäuse vorhanden sind (Wartungsfreundlichkeit). Das neue Werkzeug wird bei stehendem Motor mit allen gängigen Befestigungselementen installiert. Beachten Sie die Verarbeitungsmodi, die den Parametern der Fräser und des Werkstücks entsprechen.

Nach Abschluss der Arbeiten wird der Abfall entfernt. Schmierung und andere im Wartungsplan festgelegte Arbeiten werden rechtzeitig durchgeführt.

Marktangebote für Drehmaschinen für Metall: Sorten, Preise, Zusatzausstattung

Markenmodell	Länge* Breite* Höhe, cm / Gewicht, kg	Stromverbrauch, W.	Preis, reiben.	Anmerkungen

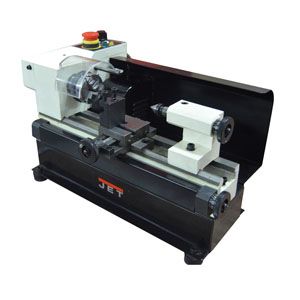

Jet / BD-3	50*30*39/ 16	260	31500− 33400	Miniatur-Metalldrehmaschine für die Heimwerkstatt. Dreibackenfutter (50 mm). Drehdurchmesser - bis zu 100 mm. Optionale Ausstattung mit Längsvorschub.

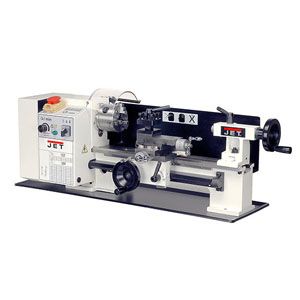

Jet BD-3
Corvette / 401	75*33*31/ 36	500	45000− 48200	Maximale Spindeldrehzahl (1100/2500 U / min). Werkstückabmessungen: bis 180 * 300 mm.
Corvette 401
Proxxon / FD 150 / E.	36*15*15/ 4,5	100	43800− 46100	Spindeldrehzahl (800-2800 / 1500-5000 U / min). Werkstückabmessungen: bis 33 * 150 mm.

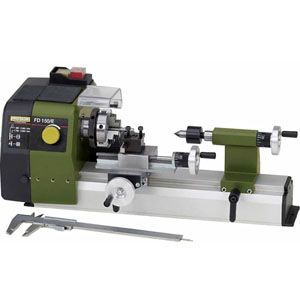

Proxxon FD 150 Е
JET / BD-7	87*30*29/ 44	590	55200− 57600	Semi-professionelle Metalldrehmaschine. Reibungslose Einstellung der Spindeldrehzahl (100-3000 U / min). Gewindeschneiden serienmäßig.
JET BD-7

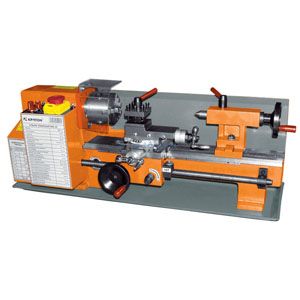

Craton / MML-01	69,5*31*30,5/ 38	500	51300− 54600	Spindeldrehfrequenz - von 50 bis 2500 U / min. Werkstückabmessungen: bis 180 * 300 mm.
Kraton MML-01

Sie sollten den Herstellungsprozess einer selbstgebauten Drehmaschine mit Ihren eigenen Händen sorgfältig abwägen. Unter Berücksichtigung der tatsächlichen Kosten kann es sich als weniger wirtschaftlich herausstellen als der Kauf eines fertigen Produkts. Genaue Schlussfolgerungen können nur unter Berücksichtigung der tatsächlichen Bedingungen gezogen werden. In jedem Fall impliziert die persönliche Umsetzung des Projekts das Potenzial, Geräte mit einzigartigen technischen Merkmalen zu schaffen.

Senden Sie Ihr Feedback zu diesem Thema in den Kommentaren zu diesem Artikel. Diese Informationsplattform ist völlig kostenlos zu benutzen.
