Wie schwierig ist es, eine hydraulische oder mechanische Presse mit eigenen Händen herzustellen?

Jeder Autoenthusiast und sogar ein Garagenmeister ist mit der Situation vertraut, in der ein Teil aus der Schale herausgedrückt werden muss, sei es ein Lager oder ein leiser Block. Jemand muss Karton kompakter stapeln und vielleicht sogar Brennstoffbriketts herstellen. Das erforderliche Werkzeug oder die erforderliche Ausrüstung ist jedoch möglicherweise nicht immer verfügbar. Versuchen wir herauszufinden, wie schwierig es ist, eine Presse mit eigenen Händen herzustellen, und ob dies möglich ist. Und wenn möglich, welches Material wird benötigt und was ist der Algorithmus für solche Arbeiten. Lassen Sie uns zunächst klären, was eine Presse ist und wofür sie bestimmt ist.

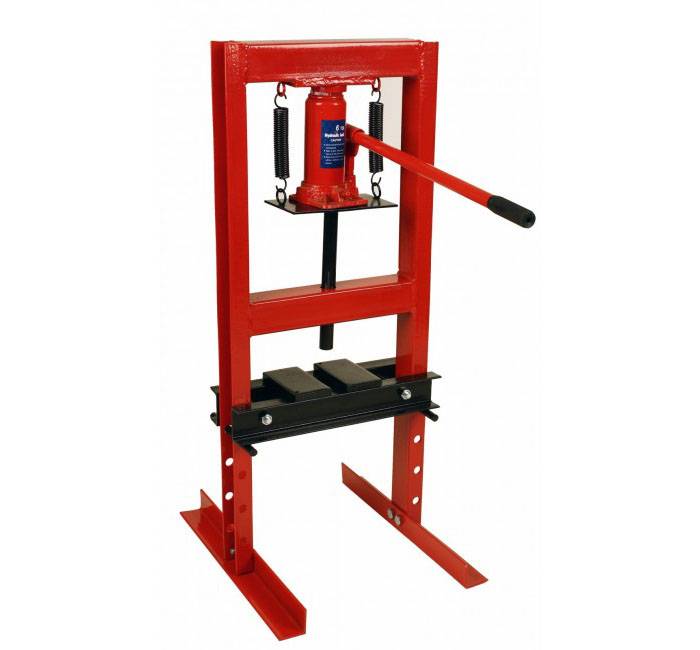

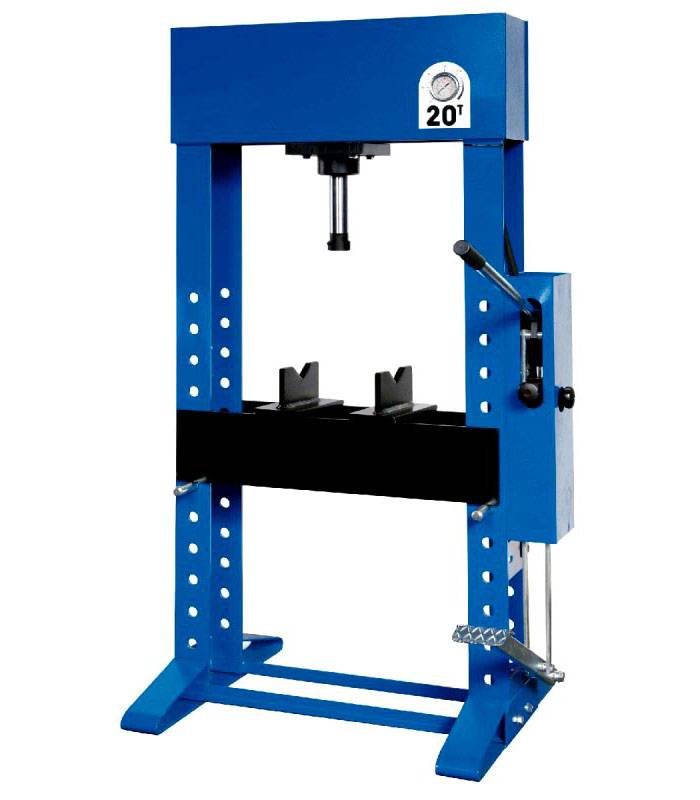

Werkseitig hergestellte Hydraulikpresse

Altpapierpresse - im Wesentlichen nichts kompliziertes

Was ist der Zweck und die Funktion der Presse im Alltag und ihre Arten

Solche Geräte haben ein sehr breites Anwendungsspektrum. Dies kann nicht nur die Extrusion verschiedener Teile sein, sondern auch eine Vorrichtung für begehbarer TraktorHeu sammeln und in gleichmäßige Ballen legen. Möglicherweise ist die Herstellung einiger haltbarer Betonprodukte erforderlich, oder es hat sich viel Sägemehl angesammelt, aus dem guter Kraftstoff gewonnen werden kann.

Betrachten Sie die grundlegende Arbeit, die die Presse im Alltag leisten kann.Dieses Gerät kann in verschiedene Typen unterteilt werden. Das Gerät einiger Typen ist ähnlich, während andere grundlegende Designunterschiede aufweisen.

Die einfachste Tischpresse

Drücken Sie zum Extrudieren von Teilen von einer beliebigen Basis oder Schale

Solche Geräte sind in einer Garagenumgebung nützlich. Es ist für einen gewöhnlichen Autofahrer nicht rentabel, es zu erwerben, weil Die Kosten sind ziemlich hoch und er führt selten Arbeiten aus. Es ist jedoch durchaus akzeptabel, eine Presse in der Garage mit eigenen Händen zu minimalen Kosten herzustellen.

Sie können eine ähnliche Presse für geräuschlose Blöcke oder Lager verwenden, d. H. für diese Teile, deren Montage und Demontage nicht für manuelle Arbeiten geeignet ist. Nach einiger Zeit können Sie ein Gerät entwerfen und zusammenbauen, dessen Kosten im Geschäft 50.000 Rubel überschreiten können.

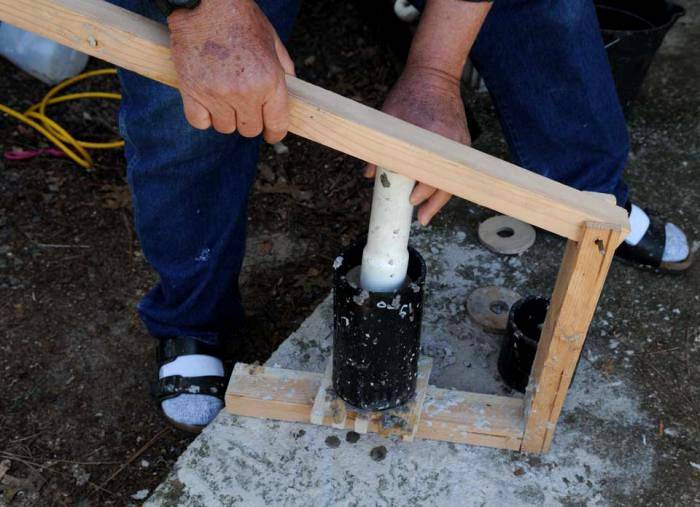

Holzpresse zur Herstellung von Brennstoffbriketts

Vorrichtung zum Verdichten verschiedener Materialien auf den Zustand dichter Briketts

Ein solches Gerät hilft bei der Verwendung alter Zeitungen, die einen guten Brennstoff für den Ofen liefern. Eine Altpapierpresse hilft Ihnen beim Kauf von Kohle oder Brennholz zu sparen. Darüber hinaus besteht keine Notwendigkeit, über unnötige Korrespondenz zu verfügen, die viele in großer Menge angesammelt haben.

Etwa das gleiche Prinzip kann zur Herstellung einer Sägemehlpresse verwendet werden. Der ausgezeichnete Brennstoff, der bei der Verwendung gewonnen wird, hat sich nicht nur bei der Heizung des Ofens, sondern auch im Urlaub bewährt. Langes Brennen, hohe Hitze und kein Rauch - diese Vorteile haben dazu beigetragen, dass Pressbriketts immer beliebter werden. Grillen, Grillen oder ein heißes Feuer mit minimaler Flamme - was brauchen Sie noch für eine gute Erholung?

Und dies ist eine schematische Darstellung davon

Es gibt eine andere Möglichkeit, Kohlechips anstelle von Sägemehl zu komprimieren. In diesem Fall ist es ein Brennstoff, der sehr lange brennt und eine große Menge Wärme erzeugt. Und normalerweise gibt es in den Kohlenschuppen von Häusern so viel Krümel, dass sie heizen. Warum also nicht auch?

Presse zum Recycling von Kunststoff und Pappe

Sicherlich haben viele Pappkartons gesehen, die fest zu einem festen Stapel zusammengedrückt sind. Dies ist auch die Arbeit der Presse. Schließlich ist es viel bequemer, solches Material zu exportieren, wenn es kompakt verpackt ist. Eine Kartonpresse ist eine der am einfachsten mit eigenen Händen herzustellen. Andere feste Materialien können auf die gleiche Weise entsorgt werden. Beispielsweise werden Plastikflaschen mit einer Presse in saubere Schichten verwandelt, die leicht zu transportieren sind.

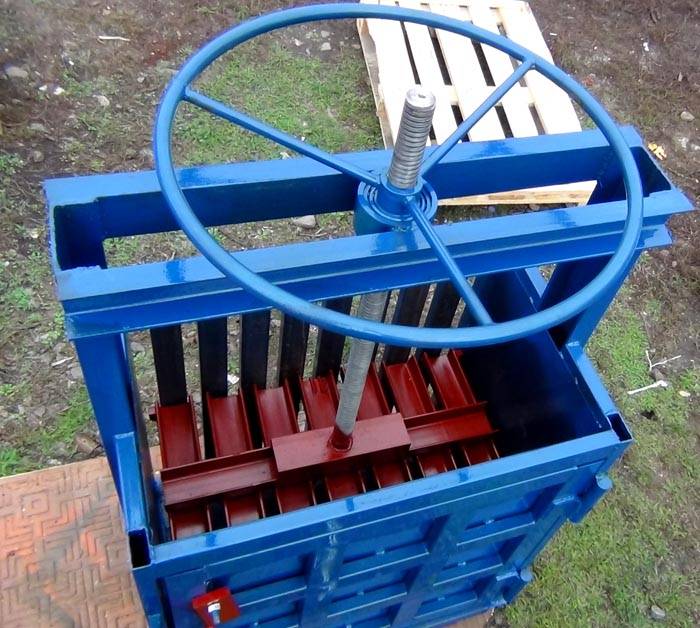

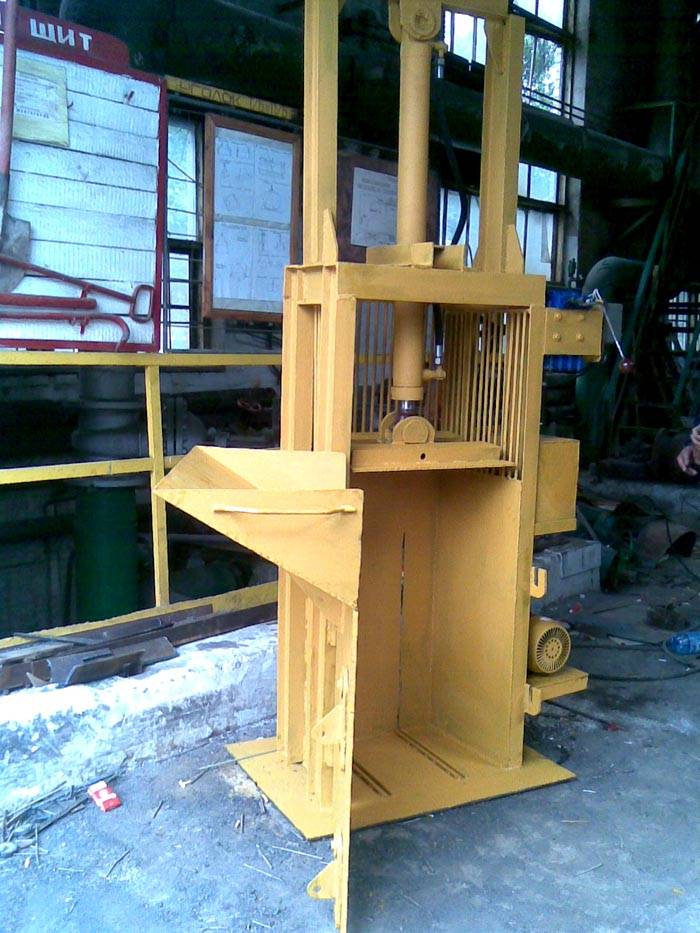

Eine mechanische Kartonpresse ist ein sehr praktisches Gerät

Presspflanzen bringen jedoch die größte Hilfe in der Landwirtschaft.

Mechanisierter Ernteassistent

Um das auf dem Feld verbleibende Stroh nach der Ernte oder das Futterheu zu sammeln, ist es optimal, eine hausgemachte Ballenpresse zu verwenden. Darüber hinaus wird es nicht nur die Arbeit erleichtern. Aus dem Stroh rollen ordentlich dichte Ballen, die sowohl für den Transport als auch für die Lagerung geeignet sind.

Es ist unbedingt erforderlich, die Abmessungen in den Zeichnungen der Heupresse mit Ihren eigenen Händen anzugeben - dies hilft am Ende, alles richtig zusammenzubauen. Es gibt zwar Optionen für sehr einfache Einheiten, aber mehr dazu weiter unten.

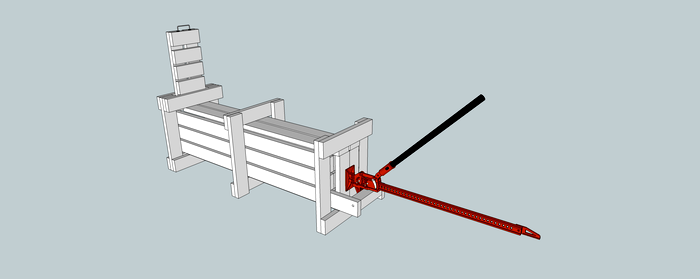

Die einfachste Holzheupresse - minimales Material und minimale Herstellungszeit

Zunächst einmal ist es wichtig, die Konstruktionen der verschiedenen Typen zu verstehen, ihre Unterschiede zu verstehen und sich für das erforderliche Material zu entscheiden, bevor Sie mit der handgefertigten Herstellung einer solchen Einheit fortfahren.

Was ist das grundlegende Design der Presse und ihrer verschiedenen Typen

Viele mögen sagen, dass es keinen Sinn macht, Zeit für Design und Montage zu investieren, und es ist viel einfacher, eine hydraulische Presse oder ihre mechanische Version zu kaufen, aber dies ist grundsätzlich falsch. Wenn es beispielsweise in einem Autoservice usw. verwendet wird, macht sich das Gerät möglicherweise nach einiger Zeit bezahlt.Für den Heimgebrauch und die einmalige Arbeit wird die Akquisition jedoch eine sehr irrationale Ausgabe von Geldern sein.

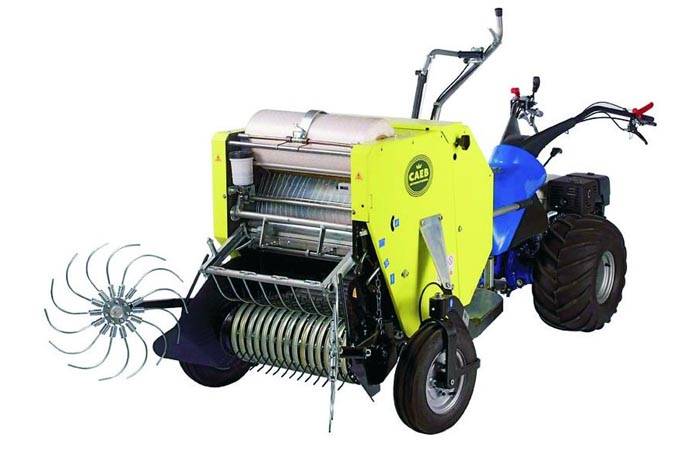

Ballenpresse für handgeführten Traktor - praktisch beim Sammeln von trockenem Gras

Für ein vollständiges Verständnis des Wesens der Arbeit werden wir die Konstruktionsmerkmale einiger Arten solcher Einheiten betrachten. Und Sie sollten mit der Möglichkeit beginnen, eine Vakuumpresse mit Ihren eigenen Händen herzustellen.

Das Wichtigste an diesem Gerät ist, dass es im Alltag praktisch keine Verwendung findet. Tatsache ist, dass eine thermische Vakuumpresse am häufigsten zur Herstellung von Türen und Fensterrahmen sowie verschiedenen Möbelfassaden verwendet wird. Mit seiner Hilfe werden die Teile mit Film (NDF) abgedeckt. In der Tat ist es eine großartige Laminiermaschine.

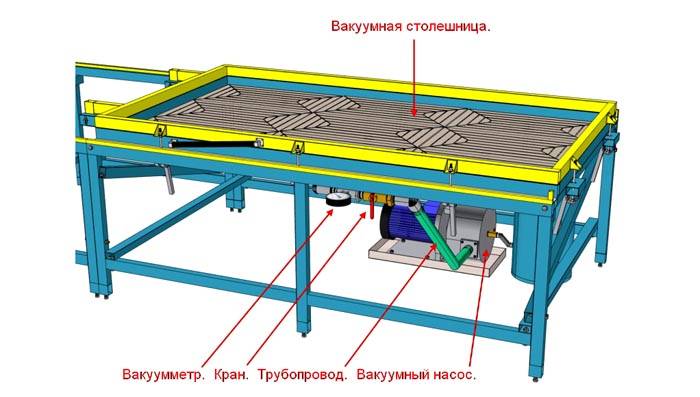

Schematische Darstellung einer Vakuumpresse - sehr schwer von Hand herzustellen

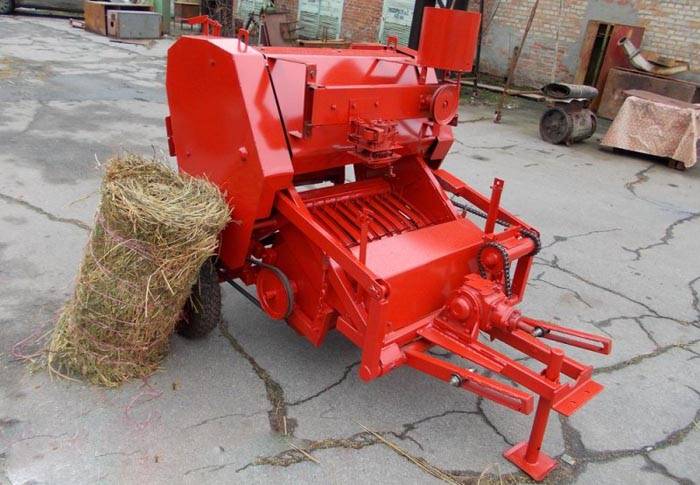

Fabrikballenpresse Rundballenpresse

Designmerkmale der Heuballenpresse

Eine so einfache Installation wird aus Brettern zusammengesetzt und ist auf dem Bauernhof sehr nützlich, weil Komprimiertes Stroh während der Lagerung nimmt viel weniger Platz ein und saubere "Briketts" werden bequem gelagert.

Eine ähnliche mechanische Presse ist eine Holzkiste mit einer Größe von 80 x 80 cm und einer Länge von 3 m. An einem Ende befindet sich eine Luke mit einem Schloss, am anderen eine Holzplattform mit einem langen Hebel, durch die das Heu gedrückt wird. Um das Funktionsprinzip und das Gerät einer solchen Installation besser zu verstehen, können Sie sich unten ein kurzes Video ansehen.

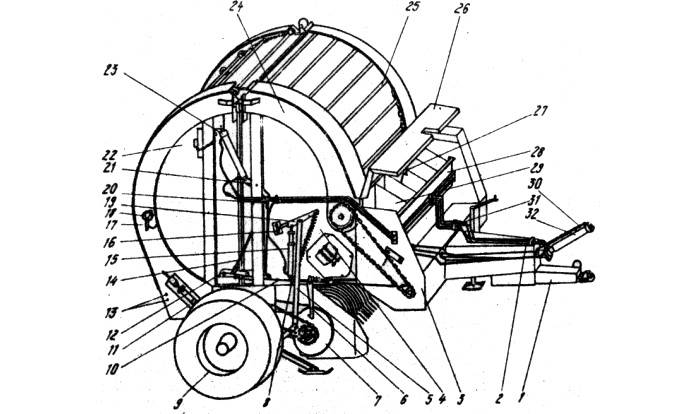

Schematische Darstellung einer Rundballenpresse einer Heuballenpresse

Sicherlich wurde nach dem Anschauen klar, dass eine solche Presse nicht einmal vorläufige Zeichnungen erfordert. Bei der Presse für den handgeführten Traktor gibt es keine grundlegenden Unterschiede zwischen ihnen, mit dem einzigen Unterschied, dass die zweite Option keinen Hebel hat. Das Crimpen wird unter Verwendung der gleichen Druckplattform durchgeführt, jedoch über einen Kabelantrieb, d.h. Die zweite Option ist nur eine mechanisiertere Version der ersten.

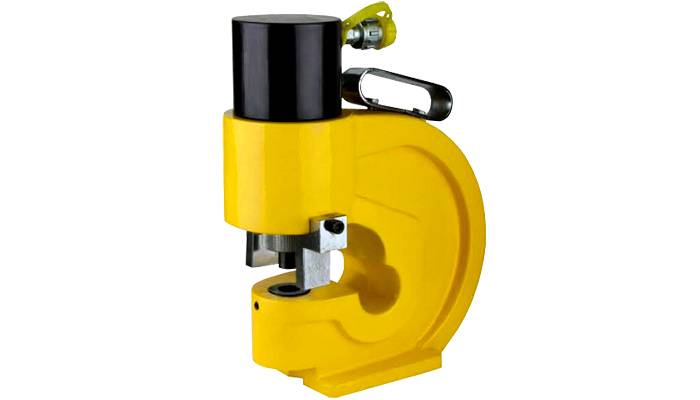

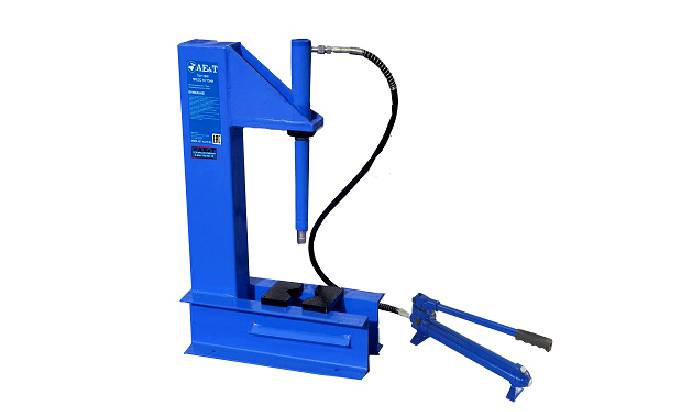

Werkseitig hergestellte hydraulische Miniaturpresse

Video: mithausgemachte Ballenpresse

Die Kompaktpresse für alltägliche Kleinarbeiten

Für den Heimgebrauch hat sich die Desktop-Handpresse sehr gut bewährt. Natürlich kann es in einer hydraulischen Version hergestellt werden, aber wir werden etwas später komplexere Einheiten betrachten. Lassen Sie uns nun versuchen, das Funktionsprinzip einer mechanischen Tischpresse zu verstehen.

Eine solche Installation ist ein Rahmen, der aus geformtem Eisen geschweißt und mit Versteifungen verstärkt ist. Ein manueller Wagenheber wird normalerweise von oben so angebracht, dass sich der Griff beim Drehen auseinander in Richtung der unteren Plattform bewegt. Das Rig selbst ist mit der Werkbank verschraubt.

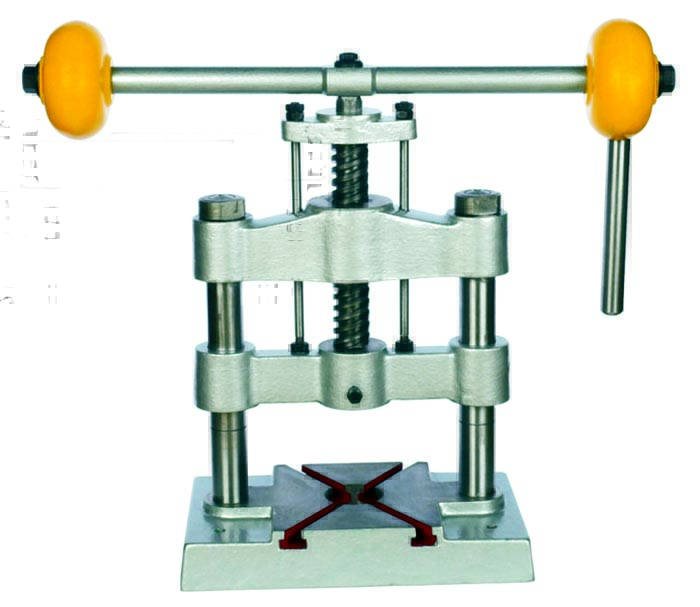

Mechanische Miniaturpresse - dies verursacht keinen großen Aufwand

So stellt sich heraus, dass Sie durch Platzieren eines Teils im unteren Teil des Stahlrahmens, beispielsweise durch Platzieren eines Rohrs darunter, den Mittelteil leicht herausdrücken können, indem Sie den Wagenhebergriff drehen. Auf diese Weise werden die geräuscharmen Blöcke oder Lager des Autos usw. herausgedrückt oder umgekehrt. ähnliche Teile in ihre Sitze. Die Hauptsache ist, dass unter Druck keine Verzerrungen auftreten.

Sie können ein ähnliches Bankdrücken oder einen Boden, falls erforderlich, groß machen.Vergessen Sie jedoch nicht, dass Sie in diesem Fall einen stärkeren Wagenheber oder den Einbau eines Getriebes benötigen, um die Druckkraft zu erhöhen.

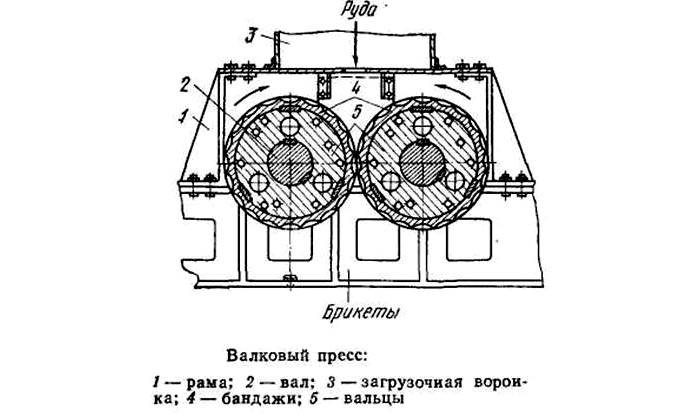

Einfaches Walzenpressdiagramm

Verdichtungspresse oder Zusammenbau eines Walzengeräts

Manchmal ist es notwendig, den Draht zu rollen oder eine Platte dünner zu machen. Hier bietet sich eine Walzenpresse an. Das Prinzip seiner Arbeit ist für diejenigen, die sich an das Alte erinnern, leicht zu verstehen Waschmaschinen mit manuellem Spinnen. Überschüssige Feuchtigkeit aus der Wäsche wurde in ihnen entfernt, indem das Ding zwischen zwei Walzen geführt wurde. Durch Drehen des Griffs drehten sie sich in entgegengesetzte Richtungen.

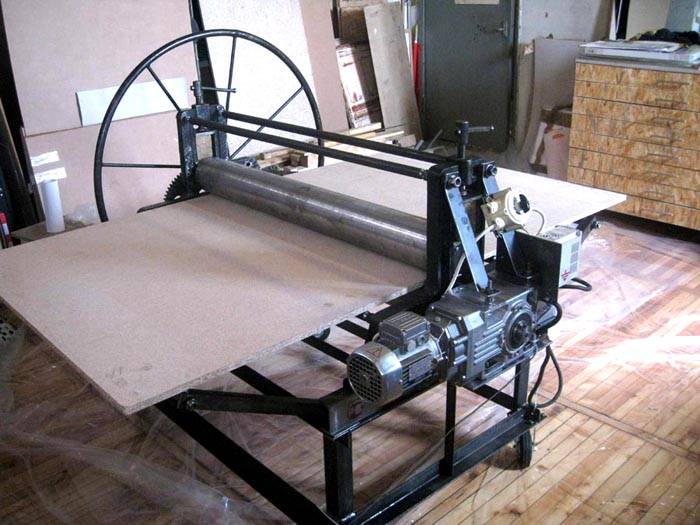

Do-it-yourself-Walzenpresse - angetrieben von einem Elektromotor und einem Handbuch

Genau so funktioniert eine mechanische Walzenpresse, mit dem einzigen Unterschied, dass der Abstand zwischen den Wellen eingestellt werden kann, und es gibt auch ein Getriebe, das die Drehzahl verringert und die Leistung erhöht - schließlich ist Metall viel zäher als Stoff. Solche Mechanismen können sowohl mit einem manuellen, mechanischen als auch mit einem elektrischen Antrieb hergestellt werden. In diesem Fall muss anstelle eines Griffs durch ein Kettengetriebe ein Induktionsmotor angeschlossen werden. Das Getriebe mit diesem Anschluss unterscheidet sich geringfügig. Außerdem ist es besser, den Motor über einen Frequenzumrichter anzuschließen. Dies gewährleistet einen reibungsloseren Start, Energieeinsparungen und eine lange Lebensdauer des Motors.

Vibrierender Tisch im Abschnitt - das ist es, was Sie brauchen, um es zu machen

Herstellung von Stahlbetonprodukten - was wird dafür benötigt?

Jemand könnte fragen: Was haben konkrete Produkte damit zu tun, wenn es um Pressen geht? Es stellt sich heraus, dass die Verbindung direkt ist. Gerade zur Verstärkung von Produkten wie Schlackenblock etc. Eine Vibropresse wird verwendet. In einer solchen Vorrichtung, in der sich die Form befindet, wird eine Mischung aus Zement, Sand usw. gelegt, wonach sie durch eine Presse gepresst und die Vibration eingeschaltet wird. Dadurch wird überschüssige Luft entfernt und das Produkt erhält die erforderliche Festigkeit.

Das Herstellen einer solchen Vibrationspresse mit eigenen Händen ist durchaus möglich, erfordert jedoch viel Zeit, Mühe und Wissen. Wenn es um Pflastersteine ​​oder ähnliches geht, bevorzugen Heimwerker normalerweise die Herstellung eines gewöhnlichen Rütteltisches. Tatsächlich gibt es keinen großen Unterschied, wenn die Lösung in den Formen keinem Druck ausgesetzt wird, sondern einfach unnötigen Luftüberschuss beim Vibrationsprozess verliert.

Die Reihenfolge der Arbeit der Hydraulik in Pressen

Hydraulik als häufigste Form der Druckbeaufschlagung

Der interessanteste und gebräuchlichste Typ solcher Einheiten ist eine elektrisch angetriebene hydraulische Presse. Das Funktionsprinzip eines solchen Geräts ist ebenso einfach wie komplex - und es ist es wirklich. Motoröl mit niedriger Viskosität fließt durch eine von einem Elektromotor angetriebene Pumpe und tritt in den Zylinder ein. Darin entsteht ein hoher Druck, der den Kolben drückt.

Natürlich kann der Antrieb auch mechanisch sein, ohne dass ein Elektromotor und eine Ölpumpe erforderlich sind. Dies ist die häufigste Art von Presse, die von Hand hergestellt wird. Bei Arbeiten in der Garage wird ein solches Gerät manchmal einfach unersetzlich. Außerdem kann es nach einigen Anweisungen auch ein Anfänger-Meister schaffen, der über grundlegende Kenntnisse in der Arbeit mit einem Schweißgerät oder im Herstellen von Schraubverbindungen verfügt.

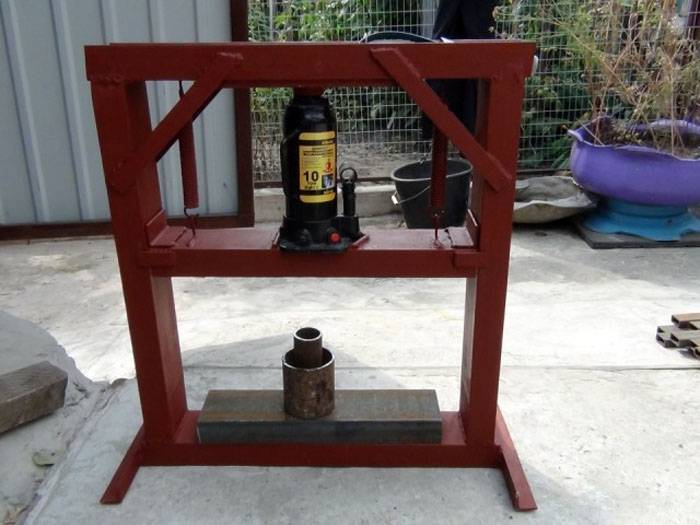

So sollte eine hausgemachte Hydraulikpresse aussehen.

Wie ist eine hydraulische Presse aufgebaut und wie wird sie hergestellt?

Eine hydraulische Presse ist in ländlichen Gebieten im Allgemeinen unersetzlich. Und es wurde bereits 1975 erfunden. Das Funktionsprinzip besteht darin, Kommunikationszylinder mit Kolben unterschiedlichen Durchmessers zu verwenden. Darüber hinaus ist der Druck, d.h. Je mehr Hydraulikpumpe und je mehr Aufnahme - der Hydraulikzylinder, desto stärker wird der Druck mit weniger Kraftaufwand erzeugt. Tatsächlich kann dies mit der Bewegung eines Autos in einem niedrigen Gang verglichen werden.

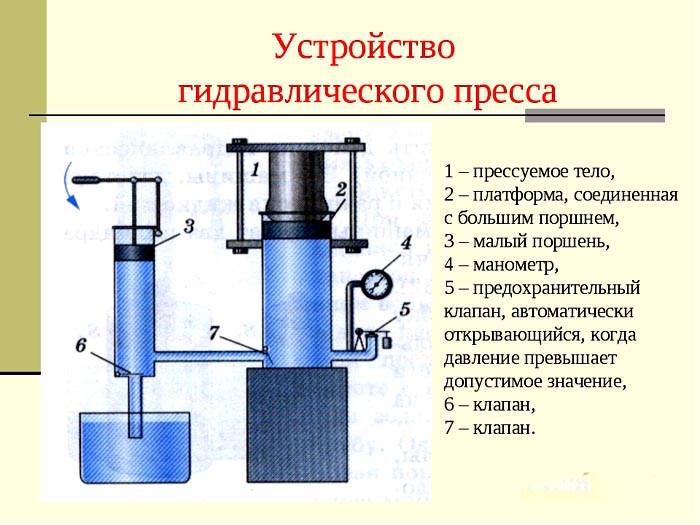

Wie die Hydraulik funktioniert, ist viel klarer

Die häufigste Form der hydraulischen Presse ist, wie bereits erwähnt, der rechteckige Rahmen. Die Hauptaufgabe bei der Herstellung sind genaue Berechnungen. Der erste Schritt ist natürlich, ein Diagramm der zukünftigen Presse zu erstellen, weil Ohne sie wird es schwierig sein, mit allen Verbindungen umzugehen. Die Qualität und Geschwindigkeit der Montage des Geräts hängt davon ab, wie detailliert es ist.

Alle Strukturelemente müssen aus Stahl mit einer Dicke von mindestens 15 mm bestehen. Dies geschieht so, dass der Rahmen während der Arbeit nicht führt, da der Aufwand erheblich ist. Die Hauptsache, über die nachgedacht werden muss, ist das Design selbst. Es ist zu beachten, dass Hydraulikzylinder speziell für vertikale Arbeiten ausgelegt sind und nicht auf die Seite gelegt oder mit dem Schaft nach unten installiert werden können.

Die hydraulische Pressenmechanik wird viel einfacher

Idealerweise sollten Sie die folgende Konstruktion erhalten. Der nach oben ragende rechteckige Rahmen ist am Bett befestigt. Innerhalb des Rahmens befinden sich vertikal entlang der Kanten zwei Führungen, entlang derer die horizontale Leiste auf und ab verläuft. Darauf ist von oben ein Hydraulikzylinder befestigt, und der Querträger selbst ist durch Federn am oberen Teil des Rahmens aufgehängt, die beim Lösen des Wagenhebers ein Zurückdrücken des Querträgers bewirken.

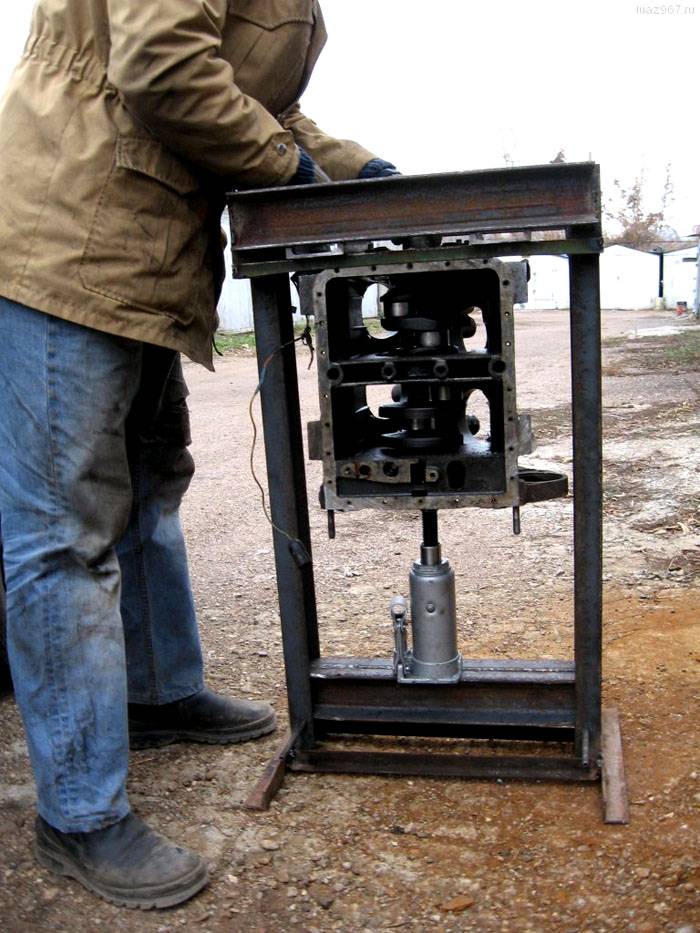

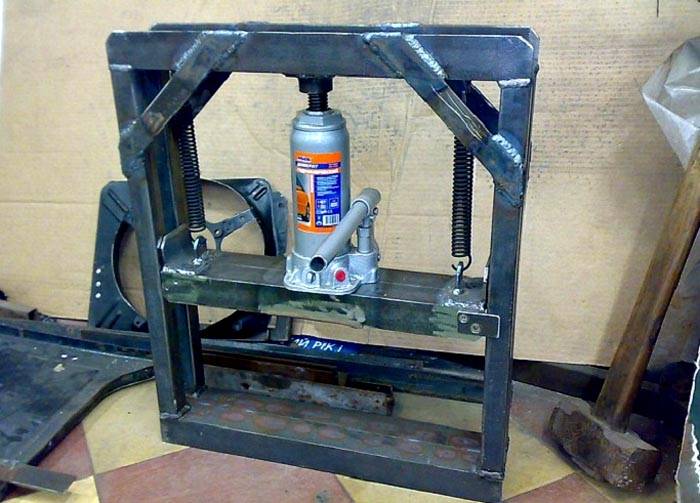

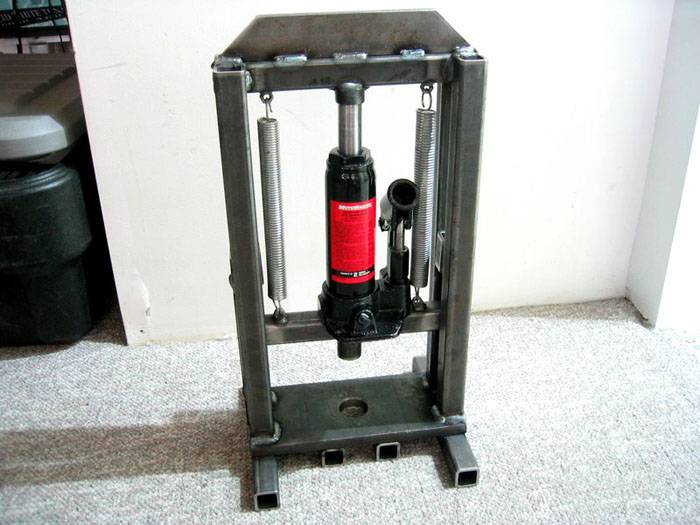

Das perfekte Beispiel für eine hausgemachte hydraulische Presse

Die auf diese Weise hergestellte hydraulische Presse drückt nach unten, wenn der Wagenheber "aufgeblasen" ist, und steigt nach oben, wenn sie von den Federn freigegeben wird. Eine große Mutter kann an die Unterseite des Trägers geschweißt werden, wo in Zukunft verschiedene für diese oder jene Arbeit erforderliche Spitzen angeschraubt werden.

Wenn Sie einen separaten Hydraulikzylinder und eine Hydraulikpumpe zur Hand haben, können Sie eine bequemere Einheit herstellen. In diesem Fall ist es tatsächlich möglich, ein Pedal einzubauen, und während der Arbeit bleiben beide Hände frei, was manchmal äußerst notwendig ist.

Im Allgemeinen ist es jedermanns Sache, eine hydraulische Presse herzustellen. Und die Antwort auf diese Frage ist nur durch die Vorstellungskraft und die Wünsche des Meisters begrenzt. Ein wenig schick und jetzt ist ein exklusives Gerät fertig, das alle Anforderungen an den Komfort erfüllt.

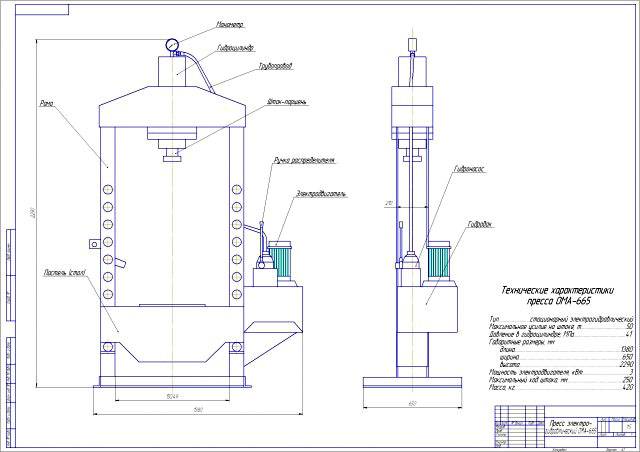

Zeichnungsdiagramm einer hydraulischen Presse - alles ist klar und deutlich

Die Bedeutung des Zeichnens einer hydraulischen DIY-Presse

Die Hauptaufgabe bei solchen Arbeiten ist Genauigkeit und Aufmerksamkeit. Und wenn beispielsweise die Abmessungen der vertikalen Streben nicht übereinstimmen, kann das Gerät ein wenig zur Seite drücken, was in einigen Fällen kritisch sein kann. Und dafür ist es sehr wichtig, Zeichnungen einer manuellen hydraulischen Presse mit eigenen Händen zu erstellen. Darüber hinaus müssen alle Größen auf ihnen angegeben und millimetergenau berechnet werden. Und während der Herstellung ist eine Abweichung von der Zeichnung nicht akzeptabel.

Die hydraulische Zeichnung der Presse ist korrekt erstellt und funktioniert einwandfrei. Für eine typische Garageninstallation ist ein 50 cm breiter und bis zu 1 m hoher Grundrahmen ideal.

DIY hydraulische Presse - wie lange dauert eine solche Arbeit und welche Verbindungen sind besser

Am besten montieren Sie einen Rahmen auf einer hydraulischen Presse mit Ihren eigenen Händen zum Schweißen von Verbindungen. In diesem Fall müssen die Nähte von hoher Qualität sein. Wenn ein Wagenheber von 3 Tonnen installiert ist, werden natürlich keine großen Anstrengungen auf den Rahmen angewendet, aber es ist immer noch besser, auf Nummer sicher zu gehen.

Aber was passiert, wenn die schwachen Nähte nicht halten und die Struktur "führt"? Schauen wir uns das anhand eines Beispiels an. Das defekte Motorlager muss ausgetauscht werden. Es wird in eine Duraluminiumabdeckung gedrückt, und daher ist es notwendig, mit einer hausgemachten hydraulischen Presse zu arbeiten, um es zu entfernen. Und wenn während der Extrusion der Rahmen der Struktur führt, kommt die Kraft auf das Lager ungleichmäßig in einem Kreis. Infolgedessen bricht die Duraluminium-Motorabdeckung. Sind angekommen.Jetzt muss zusätzlich zum Lager eine Induktionsmotorabdeckung gekauft werden (also ein Generator, dessen Bedeutung sich hiervon nicht ändert).

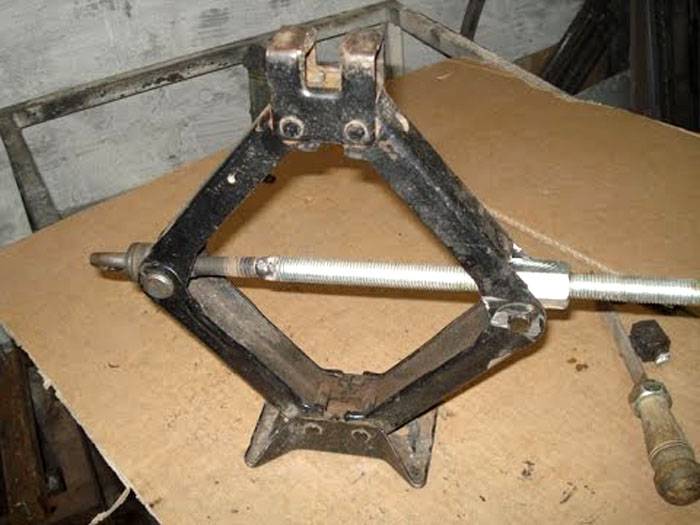

Ein solcher Wagenheber ist auch für eine mechanische Presse geeignet, sie müssen jedoch mit Vorsicht arbeiten.

Deshalb sollten Sie über die Zusammenhänge nachdenken, bevor Sie mit Ihren eigenen Händen eine Presse machen. Wenn Sie sich nicht sicher sind, ob Sie hochwertige Schweißnähte herstellen können, wenden Sie sich entweder an einen Fachmann oder halten Sie an Schraubverbindungen. Aber auch bei dieser Art der Installation müssen Sie vorsichtig sein. Es lohnt sich nicht, 2-3 Schrauben mit kleinem Durchmesser für eine Verbindung auszugeben, dies macht sie nicht stärker. Das Beste für eine hydraulische Garagenpresse ist eine einzelne, aber dicke Schraubverbindung.

Perfekte Schraubrahmenverbindungen

In Verbindung stehender Artikel:

Do-it-yourself-Jack-Press - wie effektiv ist das?

Wenn Sie eine werkseitig hergestellte Hydraulikpresse als Beispiel nehmen, werden Sie feststellen, dass sie einen Hydraulikzylinder hat, der auf das Teil drückt, und eine Hydraulikpumpe, die Druck aufpumpt. Tatsächlich ist dies derselbe "Flaschenheber" in einem zerlegten Zustand, und daher hängt die Effizienz von der Richtigkeit der Zeichnung der Hydraulikpresse mit Ihren eigenen Händen, der Einhaltung der Proportionen und der Genauigkeit des Rahmens sowie seiner Festigkeit ab. Der Wagenheber muss so befestigt sein, dass er jederzeit entfernt werden kann. Immerhin ist dies so etwas, das immer nützlich sein kann.

Die Buchse muss abnehmbar sein - falls es nützlich sein sollte

Noch ein Punkt. Es ist möglich, eine selbstgemachte Presse mit einem Wagenheber und ohne Zeichnungen herzustellen - Sie müssen lediglich einen Rahmen in Form des Buchstabens "P" mit Montageplattformen an den Sockeln mit Ihren eigenen Händen zusammenbauen. Diese Struktur ist an Schrauben an der Werkbank befestigt, und ein Wagenheber ist mit dem Vorbau nach oben darunter installiert. Es stellt sich heraus, dass die einfachste, schnell abnehmbare Hydraulikpresse aus einem Wagenheber keinen Platz in der Garage beansprucht und bei Bedarf in wenigen Minuten installiert wird. Ein solches Gerät ist jedoch nicht für schwere Lasten ausgelegt und muss daher sehr vorsichtig und ohne Überlastung verwendet werden.

Wenn Sie es herausfinden, ist es nicht so schwierig, mit Ihren eigenen Händen eine Presse aus einem Hydraulikzylinder zu machen. Sie müssen nur den Kopf einschalten und dann Ihre Hände damit verbinden. Und dann erhalten Sie unter Berücksichtigung aller Regeln ein funktionales Werkzeug, mit dem Sie problemlos die Art von Arbeit erledigen können, die zuvor Fachleuten anvertraut werden musste.

Und warum ist so ein hausgemachtes Produkt schlechter als die Fabrikpresse? Nichts und vielleicht besser

Zusammenfassend lässt sich sagen, dass es mehrere Hauptpunkte gibt:

Wenn alles richtig gemacht ist, erscheint eine wunderbare Arbeitseinheit in der Garage, und mit dem gesparten Geld ist es möglich, etwas Notwendigeres zu kaufen.
