Selbstgemachte Holzbearbeitungsmaschinen für eine Heimwerkstatt: Qualitätsausrüstung ohne zusätzliche Kosten

Stichworte:Werkzeug, Mit seinen eigenen Händen

Mit guter Ausrüstung werden komplexe technologische Prozesse verfügbar. Spezielle Geräte mit elektrischem Antrieb vereinfachen die Bearbeitung von Holzrohlingen erheblich. Die Akquisition ist jedoch mit erheblichen Investitionen verbunden. Um ein solches Problem erfolgreich zu lösen, sollten Sie die Materialien dieses Artikels sorgfältig studieren. So erstellen Sie selbst funktionierende Holzbearbeitungsmaschinen für Ihre Heimwerkstatt.

Holzbearbeitungsmaschinen für die Heimwerkstatt

Einige Muster hausgemachter Geräte sind in ihren Verbrauchereigenschaften nicht schlechter als Fabrikprodukte

Der Inhalt des Artikels

1 Grundsätze für die Ausstattung einer Heimwerkstatt, vorbereitende Maßnahmen
2 Holzbearbeitungsmaschinen für die Heimwerkstatt und Spezialgeräte: Grunddefinitionen, Fertigungstechnologien
3 Hochwertige hausgemachte Holzbearbeitungsmaschinen mit eigenen Händen: Video, zusätzliche Materialien und Empfehlungen, Schlussfolgerungen

Grundsätze für die Ausstattung einer Heimwerkstatt, vorbereitende Maßnahmen

Bevor Sie direkt mit der technischen Ausrüstung fortfahren, sollten Sie einige allgemeine Bemerkungen zum entsprechenden Fachraum machen:

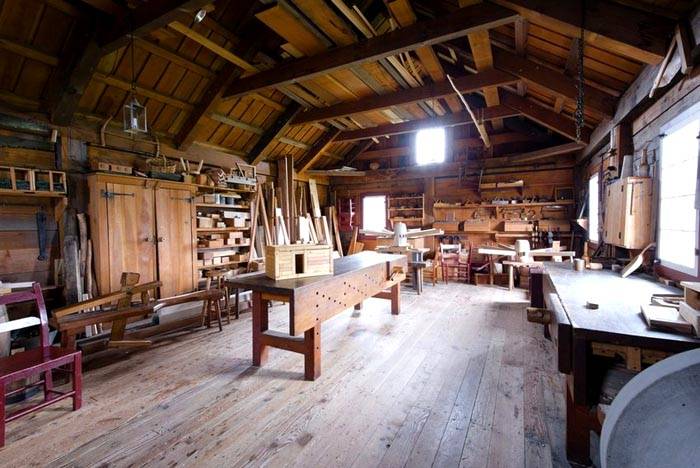

Praktisch, wenn sich die Werkstatt in einem separaten Gebäude befindet.Dies setzt ausreichend Platz voraus, keine unnötigen Sorgen, die Fähigkeit, sich vollständig mit Lüftung und anderen technischen Systemen auszustatten.
Wenn der Raum in ist annektierenoder Kellergeschoss muss es gut vom Wohnbereich isoliert sein.
Die Fläche einer Standardwerkstatt sollte nicht weniger als 6-7 Quadratmeter betragen. Höhe - ausreichend für den freien Durchgang und die maximale Höhe des angehobenen Werkzeugs (ab 2,5 m).
Hier bieten sich hochwertige Lüftungs-, Heizungs- und Beleuchtungssysteme an. Jedes Engineering-System sollte separat betrachtet werden, um übermäßige Kosten während des Betriebs zu vermeiden.
Stellen Sie sicher, dass die elektrische Leistung für ausreicht unterbrechungsfreie Stromversorgung Alle Holzbearbeitungsmaschinen für die Heimwerkstatt.

Hinweis! Wenn das Gerät über elektronische Komponenten verfügt, sind spezielle Leistungsschalter hilfreich, um Schäden durch Spannungsspitzen und Schutzerdung zu vermeiden. Es ist darauf zu achten, dass die Netzwerkparameter den Eigenschaften der Netzteile entsprechen (220 V, einphasig; 380 V, dreiphasig).

Die nächste Gruppe praktischer Empfehlungen wird durch erläuternde Fotos ergänzt.

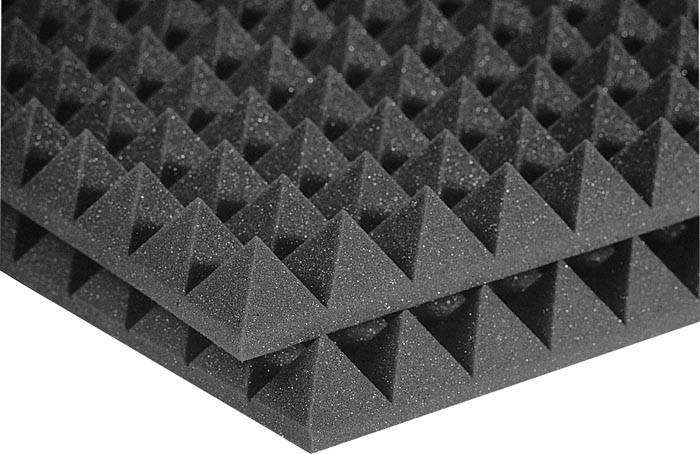

Um eine effektive Schallabsorption zu gewährleisten, werden spezielle Materialien für die Polsterung von Wänden und Decken verwendet

Das Emissionsspektrum der Leuchte auf der Werkbank sollte nahe am natürlichen Sonnenlicht liegen

Die Verwendung einer solchen Quelle verringert die Ermüdung und trägt zur Aufrechterhaltung einer guten Sicht bei. Am besten einstellen LED-Gerät... Es erwärmt die Umgebung nicht wie eine herkömmliche Glühlampe. Im Gegensatz zum Gasentladungsanalog ist es schwierig, es durch mechanischen Aufprall zu beschädigen.

Es ist notwendig, Passagen zu schaffen, die breit genug sind, um sich frei zu bewegen und am Arbeitsplatz bequem zu platzieren

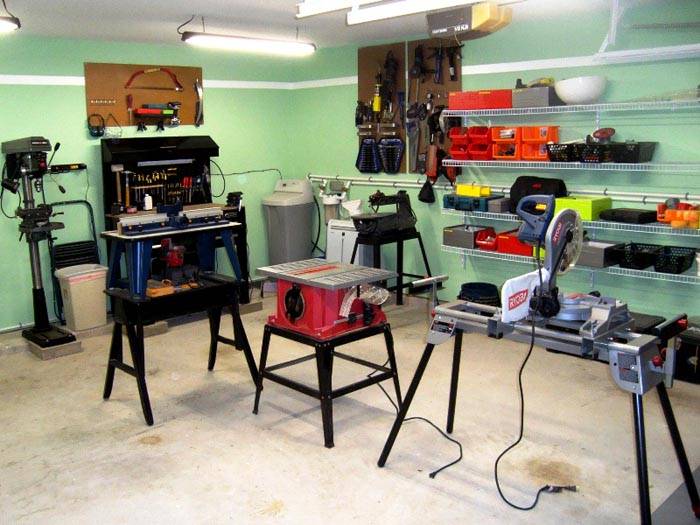

Der Werkstattplan und die Zusammensetzung der Ausrüstung werden unter Berücksichtigung der Eigenschaften der Produkte festgelegt, die hier erstellt werden.

Holzbearbeitungsmaschinen für die Heimwerkstatt und Spezialgeräte: Grunddefinitionen, Fertigungstechnologien

Ferner werden verschiedene Arten von Geräten im Detail betrachtet. Aber zuerst müssen Sie einige wichtige allgemeine Kommentare abgeben:

Jede Maschine ist für die Ausführung einer begrenzten Anzahl von Arbeitsvorgängen mit Werkstücken bestimmter Größen ausgelegt.
In der Regel ist die Arbeit mit Spezialgeräten im Vergleich zu Universalmodellen bequemer.
Holzbearbeitungsmaschine Es ist einfacher, dies selbst zu tun, wenn Sie zuerst eine genaue Liste der Anforderungen für die Eigenschaften erstellen. Übermäßige Leistung ist optional. Das erforderliche Drehmoment kann über ein Getriebe bereitgestellt werden.
Ebenso wird durch Einbau des entsprechenden Getriebemechanismus die Drehzahl der Arbeitswelle geändert. Für eine genauere Verarbeitung ist eine reibungslose Einstellung dieses Parameters in einem weiten Bereich hilfreich.
Um die Kosten zu senken, ist es möglich, einen Elektromotor einer Bohrmaschine mit einem defekten Gehäuse und andere funktionierende Teile fehlerhafter Geräte in der Konstruktion zu verwenden.
Die komplexesten mechanischen und elektronischen Komponenten müssen separat erworben werden. Die Kosten für die Replikation einiger Technologien zu Hause übersteigen die Kosten für fertige Produkte.
Die Lebensdauer von elektrisch angetriebenen Geräten erhöht sich, wenn sie vor übermäßiger Belastung geschützt sind. Insbesondere ist es nützlich, mit einem automatischen System ausgestattet zu sein, das die Leistung abschaltet, wenn der Motor überhitzt.

Wichtig! Sicherheitsprobleme sollten nicht vernachlässigt werden. Die Antriebsscheiben sind abgedeckt. Folien aus transparentem Kunststoff werden vor die Arbeitsgeräte gelegt.

Hochwertige persönliche Schutzausrüstung wird nicht nur in der Produktion, sondern auch im Alltag bei Arbeiten an einer Maschine eingesetzt

Für die rationelle Nutzung des Freiraums sind Wand- und Deckenregale nützlich, Gestelle, Haken und spezielle Halter. Der genaue Installationsort des jeweiligen Zubehör für die Tischlerei werden unter Berücksichtigung der Besonderheiten technologischer Prozesse, der Platzierung von Maschinen und Werkbänken ausgewählt.

Ausziehbare Regale mit kleinen Fächern zur Aufbewahrung von Befestigungselementen

Ein schmaler Schrank kann bei richtiger Gestaltung eine Vielzahl von Werkzeugen aufnehmen

In Verbindung stehender Artikel:

Selbstgemachte Maschinen und Werkzeuge für die Heimwerkstatt. Unsere Bewertung hilft Ihnen bei der Auswahl und Herstellung von hausgemachten Maschinen und Zubehör für Ihre Heimwerkstatt sowie beim Verständnis der Technologie ihrer Herstellung.

Herstellung einer Holzdrehmaschine für eine Heimwerkstatt

Die technischen Parameter der jeweiligen Produkte sowie Beschreibungen finden Sie im Internet.

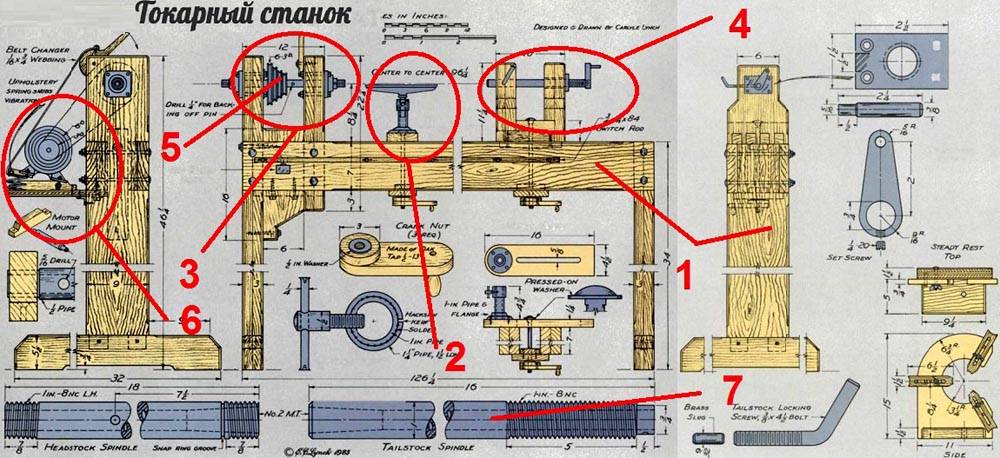

Diese Zeichnungen mit den Abmessungen einer Holzdrehmaschine mit Ihren eigenen Händen helfen Ihnen, das typische Design besser zu studieren

Der Hauptteil ist das Bett (1). Andere Teile des Produkts sind daran befestigt. Es bietet nicht nur die Integrität des Lastrahmens, sondern auch eine gute Stabilität auf der Oberfläche. Die Tischlermaschine ist für die Verarbeitung relativ leichter Werkstücke ausgelegt, sodass dieses Teil aus Hartholz hergestellt werden kann.

Im mittleren Teil befindet sich eine Stütze mit einer Stütze für einen Handschneider (2). Stattdessen kann ein Halter zur starren Fixierung des Werkzeugs installiert werden. Das Werkstück ist zwischen Spindelstock (3) und Reitstock (4) befestigt. Es dreht sich mit einem Elektromotor (6). Um das Drehmoment an der Achse in dieser Ausführung zu ändern, werden ein Riemenantrieb und eine Riemenscheibe verwendet (5). Der Bremssattel und der Reitstock bewegen sich horizontal entlang einer speziellen Welle (7), die im Bett installiert ist.

Wichtig! Diese Zeichnungen können zur Herstellung einer Arbeitsmaschine verwendet werden. Es ist nur zu beachten, dass alle Maße hier in Zoll angegeben sind.

Mit diesem Projekt kann eine Holzkopierdrehmaschine zum Selbermachen hergestellt werden. Es sollte nur durch ein spezielles Gerät ergänzt werden, das für die konsequente Erstellung identischer Produkte vorgesehen ist.

Es kann von einem typischen Router gemacht werden

Um es an der richtigen Stelle zu befestigen, müssen Sie einen speziellen Stand machen. In diesem Beispiel wurde 10 mm Sperrholz verwendet, aus dem eine Fläche von 480 × 180 mm geschnitten wurde. Die angegebenen Abmessungen können unter Berücksichtigung der tatsächlichen Parameter geändert werden Schneider... Die Löcher im Sperrholz sind so geschnitten, dass die Befestigungsschrauben und das Werkzeug durch sie hindurchgehen. Zur starren Befestigung entlang der Kontur der Plattform werden Holzklötze mit Schrauben befestigt.

Diese Vorlage definiert den Weg des Fräsers.

Dieses Design besticht durch seine Einfachheit, Verfügbarkeit von Komponenten und angemessenen Kosten. Es sind jedoch einige Nachteile zu beachten:

Sie müssen den Cutter mit zwei Händen bewegen. Dies ist notwendig, um eine ausreichende Kraft zu erzeugen und ein Verklemmen zu verhindern.
Der minimale Radius, entlang dem die Biegungen der Teile erzeugt werden, ist durch den Durchmesser des Werkzeugs (Fräsers) begrenzt.
Um Werkstücke aus verschiedenen Holzarten zu verarbeiten, ist eine genaue Einstellung der Wellendrehzahl erforderlich, und in diesem Beispiel ist diese Möglichkeit nicht vorgesehen.

Dieses Beispiel erklärt, dass selbst ein bewährtes und praktisches Design durch eine sorgfältige Untersuchung der Ausrüstung und des technologischen Prozesses verbessert werden kann.

Selbstgemachte Holzdrehmaschine mit eigenen Händen: Video mit Anweisungen und Kommentaren des Autors des Projekts

Wie man mit seinen eigenen Händen eine preiswerte hausgemachte Holzdrehmaschine herstellt

Der einfachste Teilesatz für eine Arbeitsstruktur

Mit diesem Kit Mini-Drehmaschine Es wird nicht schwierig sein, Holzarbeiten mit eigenen Händen zu machen. Dieses Bett kann auf einer Holz- oder Metallbasis befestigt werden. Die genauen Parameter des Spindelkastens werden unter Berücksichtigung der Abmessungen und Sitze der Motorlager ausgewählt. Die Leistungsparameter des Elektromotors aus Haushaltswaschmaschine... Für diese Art von Tischlerausrüstung ist eine Leistung von 250 bis 300 kW ausreichend, wenn sie mit einem Getriebe (Riemenscheibe) auf die Welle übertragen wird.

Schematische Darstellung einer Maschine basierend auf einem Standardbohrer

Das letzte Beispiel sollte genauer untersucht werden. Durch Auswahl eines geeigneten Werkzeugs mit elektrischem Antrieb erhalten Sie die erforderliche Leistung und Drehzahl. Das Standardfutter ist praktisch, um das Werkstück sicher und schnell zu spannen. In der modernen Technologie dieser Art ist ein Schutz gegen Überhitzung und Eindringen von Staub in das Gehäuse vorgesehen. Hier sind hochwertige Schalter installiert, die eine effektive Isolation gewährleisten. Dieses Bild allein reicht aus, um zu verstehen, wie man selbst eine Drehmaschine herstellt.

Herstellung von Schneidern für eine Holzdrehmaschine aus Schrott

Diese für den Auftrag erforderlichen Werkzeuge können in einem Fachgeschäft erworben werden.

Für die Herstellung von Schneidern mit eigenen Händen benötigen Sie geeignete Rohlinge

Feilen, Sägen, Schraubenschlüssel und andere Werkzeuge aus Werkzeugstahl reichen aus. Es ist einfacher, quadratische Werkstücke zu bearbeiten (in der Querschnittsansicht). Stellen Sie sicher, dass keine Risse oder andere Defekte vorhanden sind, die die Festigkeit verringern. Für die starre Befestigung von Durchgangsschneidern muss die Maschine mit einem speziellen Halter ausgestattet sein.

Wichtige Komponenten für eine stationäre Kreissäge mit eigenen Händen

In diesem Gerät führt die Tabelle die wichtigsten Funktionen aus, daher sollten ihre Parameter mit besonderer Aufmerksamkeit untersucht werden. Es wird installiert Elektromotor mit Antriebsmechanismen, Stromversorgungs- und Steuerschaltungselementen. Es muss für das Gewicht der eingebauten Komponenten und des Holzes ausgelegt sein. Wir dürfen nicht vergessen, dass während des Betriebs statische und dynamische Belastungen und Vibrationen auftreten.

Um die Zuverlässigkeit zu erhöhen, kann auf einem Metallrahmen ein Tisch für eine Handkreissäge mit eigenen Händen erstellt werden

Bei der Angabe der Parameter der Maschine müssen folgende Faktoren berücksichtigt werden:

Für dieses Gerät muss die Leistung des Aggregats mindestens 0,85 kW betragen.
Bei der Berechnung der Struktur muss die Höhe der hervorstehenden Kante der Scheibe überprüft werden. Es wird die maximale Schnitttiefe bestimmt.
Die minimale Drehzahl der Arbeitswelle ist auf 1,5 Tausend Umdrehungen pro Minute begrenzt. Es ist ratsam, ihn zu erhöhen, damit sich die Farbe des Holzrohlings während der Ausführung von Arbeitsvorgängen nicht ändert.

Eine Führung für eine Kreissäge mit eigenen Händen wird mit einer gleichmäßigen Kante erstellt (1). Der Schalter (2) ist in großem Abstand von der rotierenden Scheibe installiert, um das Abstellen des Motors im Notfall zu vereinfachen

Beschreibung einer preiswerten Kreissäge aus einer Mühle mit eigenen Händen

Wie im vorherigen Beispiel können Sie beim Erstellen einer solchen Maschine die Lösung des Problems mit Standard-Elektrowerkzeugen vereinfachen.

Diy Schleiferständer Zeichnungen

3D-Zeichnung

Dieses Schema wird verwendet, um eine Schneidemaschine zu erstellen

Der Antrieb mit der Trennscheibe ist an der Schwinge befestigt. Um die körperliche Anstrengung zu erleichtern, ist eine Feder oder ein Gegengewicht installiert. Werkzeugbewegungen sind nur in vertikaler Richtung entlang des Bogens zulässig. Dieser Entwurf ist mobil. Es kann drinnen und draußen auf einer geeigneten Basis installiert werden. Bei Bedarf kann die Mühle demontiert werden. Es ist mit Schraubverbindern an einer dämpfenden Holzdichtung (Gummidichtung) befestigt.

Mit dieser Zeichnung können Sie ein Gerät für eine Kreissäge mit Ihren eigenen Händen erstellen. Das Projekt wird unter Berücksichtigung der Größe des Werkzeugs und zusätzlicher persönlicher Anforderungen korrigiert

Bei Ausstattung mit einer geeigneten Scheibe eignet sich diese Maschine zum Schneiden von Metallteilen. Wenn Arbeiten mit schweren Lasten ausgeführt werden sollen, wird empfohlen, den Tragrahmen und die Tischplatte aus Stahlelementen herzustellen

Do-it-yourself-Schleifbett: Zeichnungen, Video, ein Algorithmus zur Herstellung von Einzelteilen und zur Montage:

Vorteile und Verfahren zur Erstellung des einfachsten Holzfräsers für die Heimwerkstatt

Mit dieser Ausrüstung werden Rillen gemäß den angegebenen Abmessungen geschnitten und in verschiedenen Winkeln genau gebohrt. Mit seiner Hilfe können Sie schnell ein Viertel entfernen und eine Vertiefung für ein Werkstück einer bestimmten Form erstellen. Auch ohne eine ausführliche Erklärung ist klar, dass solche Möglichkeiten für den Eigentümer eines Privathauses nützlich sein werden. Es bleibt abzuwarten, wie eine hausgemachte Fräsmaschine für Holz hergestellt wird. Wird eine solche Lösung wirtschaftlich sein oder ist es rentabler, werkseitig hergestellte Geräte zu kaufen?

Die aufgeworfenen Fragen können nach einer detaillierten Untersuchung der entsprechenden Konstrukte beantwortet werden.

Spezieller Tisch

Zeichnung einer manuellen Fräsmaschine für Holz

Im mittleren Teil des Tisches ist ein Aggregat installiert, das den Fräser dreht. Mit Hilfe von Klemmen und anderen Vorrichtungen wird das Werkstück in der gewünschten Position fixiert und entlang einer bestimmten Flugbahn bewegt. Ein solcher Arbeitsplatz ist mit einem betriebsbereiten Staubentfernungssystem ausgestattet.

Um Fehler bei der Durchführung des Projekts auszuschließen, achten Sie auf die einzelnen Parameter der Strukturelemente:

Eine Tabelle zur Durchführung von Arbeitsvorgängen wird in einem stationären Design erstellt. Seine Abmessungen und Tragfähigkeit werden unter Berücksichtigung der Eigenschaften der verarbeiteten Proben bestimmt.
Experten empfehlen die Installation von Schraubenverstellern in den unteren Teilen der Stützen. Mit ihrer Hilfe können Sie die genaue horizontale Position der Struktur auch auf unebenen Oberflächen einstellen.
Der Kraftrahmen kann aus Stahlrohren (rechteckigen Profilen) zusammengebaut werden. Für die Herstellung von Arbeitsplatten eignet sich eine hochwertige und ausreichend dicke Spanplatte. Ein dünnes Blech vibriert, was die Bearbeitungsgenauigkeit beeinträchtigt.
Wenn Sie einen Motor mit einer Leistung von 500-900 W wählen, reichen die Fähigkeiten des Fräsers nur zum Entfernen dünner Schichten aus, wodurch relativ kleine Vertiefungen entstehen.
Bei der Installation eines 900-1900 W-Netzteils sind komplexere Vorgänge zulässig. Bei der Verarbeitung von Hartholzrohlingen sind jedoch einige Schwierigkeiten zulässig.
Leistungsstarke Maschinen (über 2000 W) können mit jedem Schneidetyp ausgestattet werden. Solche Geräte gehören zum professionellen Niveau. Es ist für den Dauerbetrieb ohne Überhitzung des Motors ausgelegt.
Für die Herstellung einer Montageplatte, durch die der Motor an der Tischplatte befestigt wird, können Sie eine Glasfaserplatte aus Metall verwenden.
Um eine gute Sicht im Arbeitsbereich zu gewährleisten, ist über dem Tisch eine Hintergrundbeleuchtung angebracht.

Mit Hilfe eines zusätzlichen Bodens aus dickem Sperrholz (Spanplatte, Faserplatte) und einem Schwungrad reduzieren sie Vibrationen und erhöhen die Genauigkeit der Werkstückbearbeitung

Die folgende Tabelle enthält Informationen darüber, wie viel ein manueller Holzfräser auf dem Inlandsmarkt kostet.

Marke / Modell, Foto	Macht, W.	Maxi- minimale Spindeldrehzahl U / min	Preis, reiben.	Anmerkungen
PROMA / SF-40	1500	24000	17500-18900	Entwickelt zum Einstechen, Falten, Fräsen.
Enkor / Corvette-82	1500	2400	14200-15900	Markante Gestaltungselemente: Winkelanschlag mit einer Skala, die die Verarbeitung in einem bestimmten Winkel vereinfacht; Seitenstützen zur Unterstützung großer Werkstücke.
Proxxon / MT 400	100	25000	14200-15700	Kompaktes, leichtes Modell mit Motor mit geringer Leistung. Entwickelt für die Verarbeitung kleiner Weichholzstücke.
PROMA / TFS-120	5500	9000	175000-183000	Professionelle Ausrüstung. Es ist an ein dreiphasiges 380-V-Netz angeschlossen und eignet sich für die Ausstattung spezialisierter Holzbearbeitungsunternehmen.
X-CUT / XC-3040	800	24000	188000-196000	Kompaktmaschine mit numerischer Steuerung (CNC). Zur Erleichterung der Bedienung ist es mit einer Fernbedienung ausgestattet. Das Herunterladen neuer Programme von einem Computer ist über ein USB-Flash-Laufwerk zulässig.

Solche Produkte werden auf X-CUT-Geräten erstellt

Die Machbarkeit der Implementierung eines CNC-Fräsmaschinenprojekts zum Selbermachen

Die Verwendung der programmierten Steuerung ermöglicht es Ihnen, große Serien von Teilen mit hoher Präzision zu erstellen, um eine einzigartige und besonders sorgfältige Verarbeitung durchzuführen. Um einen neuen technologischen Prozess zu starten, laden Sie einfach ein neues Programm und klicken Sie auf die Schaltfläche "Start". Eine einfache und komplexe Aufgabe wird von der Holzfräsmaschine automatisch ohne Eingreifen und Kontrolle des Benutzers ausgeführt. Diese Technik eliminiert Bedienungsfehler und gewährleistet höchste Qualität.

Die Vorteile dieser Geräteklasse liegen auf der Hand. Es bleibt abzuwarten, ob es möglich ist, eine CNC-Holzbearbeitungsmaschine mit eigenen Händen herzustellen. Die Merkmale dieser Geräteklasse sind nachstehend aufgeführt:

Wir müssen die Möglichkeit bieten, den Fräser horizontal in alle Richtungen zu bewegen. Dazu benötigen Sie nicht nur das entsprechende Design der Halterungen, sondern auch zusätzliche Elektromotoren.
Die genaue Positionierung des Werkzeugs erfolgt über Sensoren und Schrittmotoren.
Sie benötigen eine Software, die die Bewegung des Fräsers steuert und Steuerfunktionen ausführt.

Die Herstellung solcher Geräte erfordert gute Kenntnisse und praktische Fähigkeiten in den Bereichen Elektronik, Mechanik, Metallverarbeitung und anderen Bereichen.

Wichtig! Selbst mit einer detaillierten Beschreibung und Zeichnungen wird es sehr schwierig sein, eine CNC-Fräsmaschine für Holz mit eigenen Händen herzustellen.

So stellen Sie Ihre eigenen Messer für Holzbearbeitungsmaschinen her

Um leise Produkte herzustellen, benötigen Sie Werkstücke aus starkem, hochtemperaturbeständigem und stark mechanischem Spannwerkzeugstahl. Beschädigte Bohrer, Armaturen und Stangen reichen aus. Die gewünschte Form kann mit einer Diamantscheibe erzeugt werden, die in einer Mühle installiert ist. Die Kante wird in einem Winkel von 7 bis 10 Grad geschärft. Ein zu schmales Arbeitsteil verschlechtert sich schnell, selbst wenn weiches Holz verarbeitet wird.

Miniatur hausgemachte Fräser für eine CNC-Maschine auf Holz

Zeichnungen und Empfehlungen zur Erstellung einer Do-it-yourself-Dickmaschine

Eine qualitativ hochwertige Reproduktion dieser Art der Verarbeitung erfordert erhebliche Anstrengungen. Daher wird empfohlen, einen Drehstrommotor mit einer Leistung von 5 kW oder mehr und einer maximalen Rotordrehzahl von 4,5 Tausend U / min zu verwenden.

Dieses Schema kann verwendet werden, um einen hausgemachten Dicker für Holz herzustellen

Die Welle (1) mit einem oder mehreren Messern wird von einem Elektromotor (4), zwei Riemenscheiben und einem Riemen gedreht. Zum Pressen und Bewegen des Werkstücks sind hier Rollen (2, 3) und ein Handantrieb mit Kettenmechanismus eingebaut. Die Struktur ist auf einem massiven Rahmen aus Stahlecken montiert.

Unter Berücksichtigung persönlicher Vorlieben ist es nicht schwierig, Planerzeichnungen mit eigenen Händen zu erstellen. Um die technischen Eigenschaften zu korrigieren, werden das Volumen zukünftiger Arbeiten, die Parameter der Rohlinge und die Größe des Raums berücksichtigt.

Mit Ihren eigenen Händen einen funktionalen Hobel aus einem elektrischen Flugzeug herstellen

Sie können schnell und kostengünstig eine Maschine herstellen, die auf einem elektrischen Standardwerkzeug basiert.

Um einen Hobel mit Ihren eigenen Händen zu erstellen, müssen Sie dieses Foto sorgfältig studieren

Das Bild zeigt, dass das Elektrowerkzeug in einem speziellen Rahmen über dem Werkstück befestigt ist. Bieten Sie die Möglichkeit, es in Längs- und Querrichtung zu bewegen, wobei der Winkel zwischen ihnen um 90 ° strikt eingehalten wird. Ein modernes Flugzeug ist mit einer speziellen Steckdose zum Anschluss eines Staubsaugers ausgestattet. Daher gibt es keine Probleme bei der Abfallentsorgung.

Do-it-yourself-Technologie zur Erstellung einer Holzschleifmaschine

Dieses Gerät erfüllt seine Funktionen mit starren Wellen und flexiblen Klingen, wobei ein Schleifmittel auf die Oberfläche, Bürsten und andere Spezialwerkzeuge aufgetragen wird.

Mit diesem Schema können Sie eine Schleifbandmaschine mit Ihren eigenen Händen erstellen

Ähnliche fabrikgefertigte Struktur auf einem Metallrahmen montiert

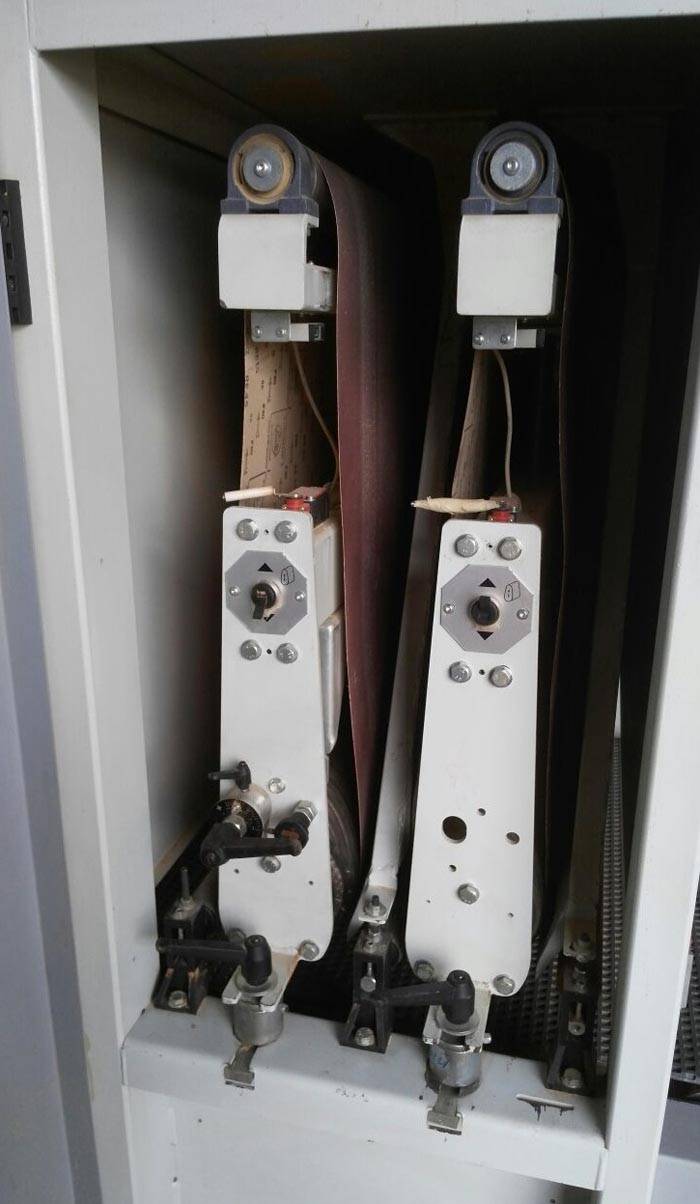

In Kalibrierschleifmaschinen für Holz sind breite Bänder eingebaut. Solche technischen Lösungen sind für die Massenproduktion von Produkten ausgelegt.

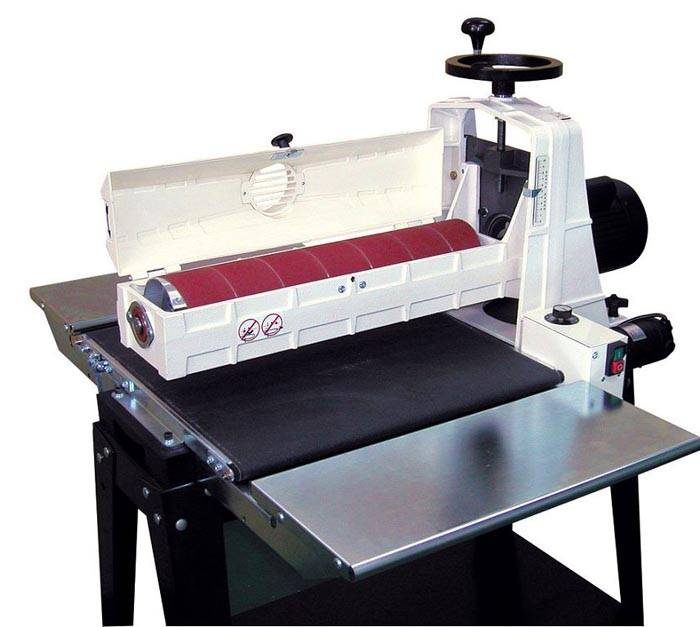

In einem Trommelschleifer für Holz werden Werkstücke mit solchen austauschbaren Werkzeugen bearbeitet

Für die Herstellung von Haushaltsgeräten wird empfohlen, eine relativ einfache zu wählen Laufgurt Design. Sie können es selbst erstellen, nachdem Sie die erforderliche Länge unter Berücksichtigung der genauen Position der Stützrollen festgelegt haben. Der folgende Algorithmus wird angewendet:

Die Breite des Bandes beträgt 15 bis 25 cm.
Die Streifen werden aus einem geeigneten Schleifpapier geschnitten.
Sie werden ohne große Nähte auf eine flexible Basis aus dichtem Material geklebt.
Verhindert ein Durchrutschen des Riemens, indem der Durchmesser der Stützrollen im Mittelteil um mehrere Millimeter vergrößert wird. Das Anbringen einer Gummischicht auf ihnen ist ebenfalls nützlich.

In Verbindung stehender Artikel:

Schleifmaschine für Holz. Welche Maschinentypen gibt es, für welche Zwecke sind sie vorgesehen und wie wählt man das beste Werkzeug aus? Lesen Sie darüber und vieles mehr in unserem Material.

Die richtige Erstellung eines Hobels für Holz mit eigenen Händen

Diagramm eines Hobels für Holz für das Haus

Beachten Sie die folgenden Details dieses Designs:

Spezielle Führungsebenen verhindern die Streuung von Abfällen, vereinfachen das Sammeln von Sägemehl.
Durch die Anpassung der Tischhöhe können Sie den Werkstückverarbeitungsmodus optimieren.
Die eingebaute Schublade ist nützlich für die Aufbewahrung von Ersatzteilen und Ersatzwerkzeugen.
Anstelle eines Fräsers können Sie eine Kreissäge, eine Trennscheibe und einen Bohrer installieren. Wenn Sie einen solchen Jointer mit Ihren eigenen Händen herstellen, können Sie Ihre Werkstatt ohne zusätzliche Kosten mit multifunktionalen Geräten ausstatten.

Hochwertige hausgemachte Holzbearbeitungsmaschinen mit eigenen Händen: Video, zusätzliche Materialien und Empfehlungen, Schlussfolgerungen

Die gegebenen Informationen zeigen überzeugend, dass viele praktische Probleme bei der Ausstattung eines persönlichen Workshops selbst erfolgreich gelöst werden können. Die Verwendung von Ecken, Verbindungselementen und anderen fertigen Metallprodukten vereinfacht die Durchführung von Projekten. In einigen Fällen ist es zulässig, ein Standard-Elektrowerkzeug zu installieren, das grundlegende Funktionen ausführt. Für genaue Schlussfolgerungen ist jedoch in jedem Fall eine vergleichende Analyse mit ähnlichen Geräten im Einzelhandelsnetzwerk hilfreich.

Die Erstellung verschiedener Holzbearbeitungsmaschinen für eine Heimwerkstatt wird in den folgenden Videos beschrieben.
