In der Praxis bewährte Ideen oder Wie man eine Mühle mit eigenen Händen nach Maßzeichnungen herstellt

Ein Werkzeug in einem Haushalt ist eine notwendige Sache. Ein Heimwerker kann nicht auf einen Bohrer, eine Schleifmaschine, einen Schraubendreher und viele andere Geräte verzichten, die für die Reparatur und den Bau erforderlich sind. Aber nicht jeder hat die Möglichkeit, endlos Mechanismen zu kaufen, wenn sie nur für vorübergehende oder dringende Arbeiten benötigt werden. Im Netzwerk gibt es viele Informationen über hausgemachte Produkte, die aus Schrott hergestellt werden können. Heute hat die Redaktion von homepro.techinfus.com/de/ für Sie die nützlichsten Informationen vorbereitet, wie Sie eine Mühle mit Ihren eigenen Händen herstellen können. Zeichnungen mit Abmessungen, Optionen für die Verwendung verschiedener Motoren und praktische Ratschläge von Fachleuten in unserem Material.

Schleifer ist eine Bandschärf- und Schleifmaschine

Was ist eine Mühle und wofür ist sie?

Das Wort "Grinder" ist englischen Ursprungs und liest sich buchstäblich wie ein Grinder. In technischer Hinsicht bezieht sich dieser Begriff auf eine Schleifvorrichtung. Man könnte dieses Gerät also einfach als Schleifmaschine bezeichnen, aber dann würde es eine Verwechslung mit manuellen Schleifmaschinen geben, die ein etwas anderes Gerät haben. Grinder ist eine stationäre Einheit mit elektrischem Antrieb.

Ansonsten ist sein Design einem Handschleifer sehr ähnlich und basiert auf einer rotierenden Riemenscheibe mit einem Streifen Schleifpapier

Wofür wird eine Mühle verwendet? Erstens ist es ein Mechanismus zum Schärfen von Haushaltsschneidwerkzeugen.Mit einer bestimmten Fähigkeit können Sie Küchenmesser oder Scheren, Holzschneider perfekt schärfen. Darüber hinaus schleifen Handwerker mit Hilfe einer stationären Maschine Holzteile, Stein- und Metallteile. Ein Schleifer hilft dabei, die Kante von Glas, Faserplatten oder MDF auszurichten.

Mit Hilfe von LShM ist es einfach, Metall von Farbe und Rost zu reinigen

Professionelle Maschinen sind nicht billig - ab 30.000 Rubel. Daher wird die Frage, wie man eine selbstgemachte Mühle mit eigenen Händen herstellt, in vielen Foren heiß diskutiert.

Schematische Darstellung des Schleifendesigns und des Funktionsprinzips

Wie wir bereits gesagt haben, ähnelt das Design der Mühle einer einfachen Vorrichtung einer manuellen Mühle. Die Bewegung des Schleifbandes erfolgt mit Rollen, die von einem Elektromotor gedreht werden. Damit sich der Riemen dehnt, ohne durchzuhängen, gibt es einen Spannmechanismus, der eine der Rollen bewegt. Der Unterschied zu einer manuellen Einheit besteht nur in der Anwesenheit eines Geräts, das das Werkstück fixiert. Es ist ein Tisch mit einem Schwenkmechanismus und sicheren Schlössern. Der Tisch kann gedreht werden, um Teile von verschiedenen Seiten zu handhaben.

Um Sicherheitsmaßnahmen beim Arbeiten mit einem Drehmechanismus zu gewährleisten, ist die Mühle mit einem Acrylsieb ausgestattet.

LShM Design

Der gesamte Mechanismus ist über zuverlässige Befestigungselemente mit der Universalmaschine verbunden. Werkseitig hergestellte Modelle sind zweifellos recht leistungsstark und vermitteln den Eindruck einer einfachen Bedienung. Heimwerker beklagen sich jedoch über die Unzuverlässigkeit von Standardbefestigungen und die übermäßige Länge des Bandes, für das ein Hochleistungsmotor erforderlich ist. Nicht nur wegen der hohen Kosten, sondern auch aus rein praktischen Gründen entscheiden sich viele, einen Bandschleifer mit eigenen Händen herzustellen. Diese Arbeit ist nicht so schwierig, wie es auf den ersten Blick scheint, und Sie können auch gebrauchte Ersatzteile von anderen Mechanismen verwenden.

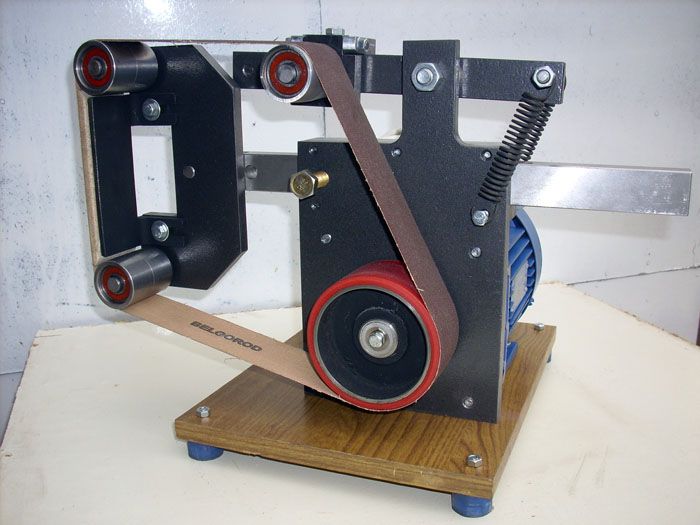

Ein Beispiel für einen gut durchdachten Mechanismus ist eine Mühle von Chapay

Die Marke "from Chapay" ist aufgrund ihres kompetenten und praktisch durchdachten Geräts und Designs ein universelles Werkzeug

Chapaevsky-Maschinen können Holz, Metall, Kunststoff und Stein verarbeiten. Sie werden von Personen bestellt, die dieses Werkzeug und seine spezielle Abstimmung ständig verwenden müssen. Solche Mühlen sind ein Beispiel für hausgemachte Geräte mit hoher Leistung. Hier ist ein kurzer Überblick über ein solches Modell:

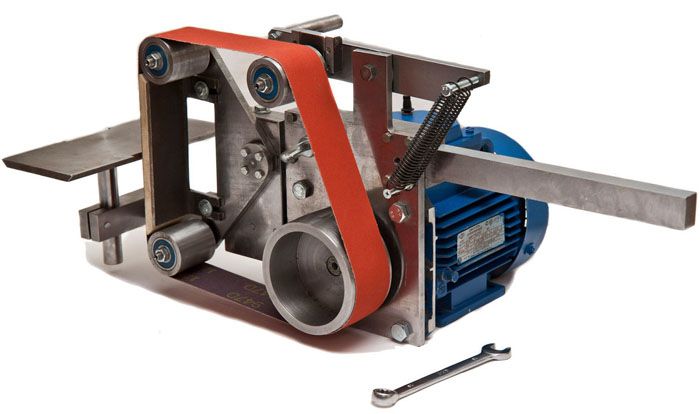

Ansicht Mühle Chapay

Video- und Fotoempfehlungen für die Herstellung einer Heimwerkermühle zu Hause

Das Gerät hat mehr als ein Upgrade durchlaufen, und jetzt gibt es viele "Klone". Für eine Person, die sich auch nur im geringsten mit Mechanik auskennt, ist es möglich, eine solche Versammlung mit einem Teil der Geduld und Ausdauer zu wiederholen. Schauen wir uns die Details des Prozesses genauer an.

Was für eine Mühle fahren

Der Antrieb ist der wichtigste Teil jeder Maschine. Wählen Sie den richtigen Motor für die Maschine. Die Mühle benötigt einen Motor von anderthalb bis dreitausend U / min mit einer Leistung von 0,75 kW.

Sie können auch Hochleistungsmotoren in Kilowatt oder mehr verwenden, es besteht jedoch die Gefahr, dass das Schmirgelband bricht

Die Leistung des Geräts hängt von der Leistung des Motors ab. Es ist sehr praktisch, wenn die Möglichkeit einer manuellen Einstellung des Antriebs zur Lösung verschiedener Probleme besteht. Wenn Sie anfangen, eine einfache Mühle mit Ihren eigenen Händen herzustellen, stöbern Sie im Müll in der Garage oder im Schuppen: Es gibt wahrscheinlich geeignete Motoren von Einheiten, die ihre Zeit abgeleistet haben.

Lohnt es sich, eine hausgemachte Mühle mit einem Waschmaschinenmotor herzustellen?

Beginnen wir mit dem umstrittenen Thema, eine Do-it-yourself-Mühle auf der Basis eines Motors aus einer Waschmaschine herzustellen. Dies ist aus einem einfachen Grund umstritten: Während des Betriebs entstehen auf dem Gerät viel Staub und Späne, Farbpartikel und andere Abfälle. Sie verstopfen in den Löchern des Motors von der Waschmaschine und die Struktur versagt schnell. Für einige Handwerker arbeiten solche Einheiten jedoch erfolgreich. Ein Beispiel für ein solches Gerät in diesem Video:

Schritt-für-Schritt-Empfehlungen zur Herstellung einer Mühle aus einem Bohrer

Ein Bohrer ist ein Muss in jedem Haus. Oft bricht etwas darin ein, ein Koffer oder ein Anker oder vielleicht kommt gerade ein neues, leistungsstärkeres und praktischeres Modell heraus, so dass das alte irgendwo in einer Kiste in der Garage Staub sammelt.

Mit einem Bohrantrieb können Sie einen ziemlich leistungsstarken Schleifer bauen

Wie dies in der Praxis gemacht wird - analysieren wir den Prozess im Detail in der Foto- und Videoanleitung:

Illustration	Aktionsbeschreibung
	Bereite das Bett vor. Es werden Holzklötze benötigt: einer mit einer halbkreisförmigen Aussparung für den Bohrkörper und zwei für den Griff. Installieren Sie einen Schalter auf einer Seite der Griffhalterung, der dann mit der Bohrerkabel verbunden wird.
	Installieren Sie den Bohrer wie auf dem Foto gezeigt. Der Griff ist durch und durch mit einem Metallstift befestigt.
	Die Vorderseite des Bohrkörpers ist mit einer Metallhülse und selbstschneidenden Schrauben befestigt.
	Um die Lufteinlassöffnungen des Gehäuses vor Staub zu schützen, machen Sie eine Schutzabdeckung aus einem Kunststoffstreifen. Sie können ein PVC-Profil oder eine normale Plastikflasche verwenden.
	Die erste Arbeitsfläche der Maschine ist eine gewöhnliche Scheibe aus einer Mühle. Die Befestigung erfolgt über einen Adapter von der Abtriebswelle des Winkelschleifers.
	Der Riemenspanner benötigt zwei Duraluminiumstücke mit Löchern zum Anbringen der Walze.
	Zur Herstellung einer Rolle sind ein Paar Motorradlager, eine Metallschraube mit geeignetem Durchmesser und Ringe nützlich.
	Die Lager passen auf die Rolle. Wenn die Durchmesser nicht leicht übereinstimmen, verwenden Sie zum Abdichten ein Isolierband.
	Im zusammengebauten Zustand sieht das Video so aus.
	Schleifantriebsrolle - Bohrfutter. Um zu verhindern, dass das Klebeband abrutscht, sollte es mit Gummi überklebt werden.
	Die Basis für den Bohrer ist ein Stück Brett mit einer Nut in Form des Bettes.
	Befestigen Sie die Unterlage mit mehreren Schrauben am Bett.
	So funktioniert ein hausgemachter Ziehrahmen

Do-it-yourself-Mühle aus einer Mühle: Zeichnungen und fertige Düsen

Ein Winkelschleifer oder in üblicher Weise ein Schleifer ist eine fast fertige Basis für ein LSM. Auf seiner Basis wird eine Maschine nach dem gleichen Algorithmus wie das obige Gerät aus einem Bohrer zusammengebaut. Das Schema ist wie folgt:

Zeichnen von LShM basierend auf der Mühle

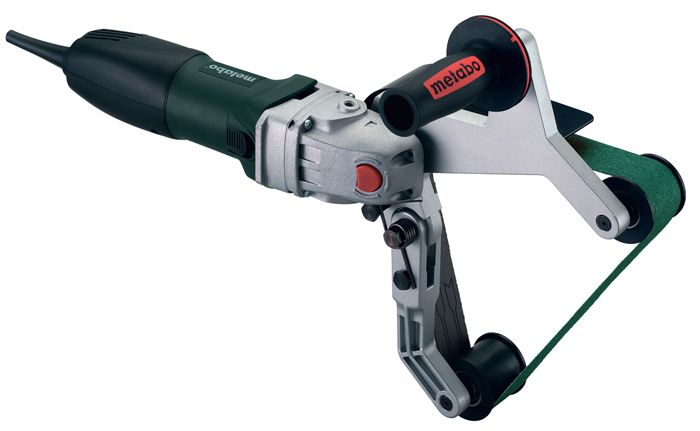

Das Ergebnis ist eine DIY-Mini-Schleifmaschine, die Messer und Scheren schärft. Es besteht die Möglichkeit, nicht mit hausgemachten Produkten zu beginnen, sondern eine Werksdüse zu kaufen. Es wird mit einer Halterung an der Mühle befestigt. Ein solches Gerät zu finden ist nicht einfach, aber im Zeitalter des Internethandels ist nichts unmöglich. Ein solches Gerät ist insofern praktisch, als es möglich ist, eine Arbeitsschleifmaschine zu verwenden, ohne das Design einer Arbeitsvorrichtung grundlegend zu verletzen.

Ein solcher Schleifer eignet sich zum Glätten von Nähten nach dem Schweißen. Für andere Arbeiten müssen Sie an eine stationäre Halterung denken

Wie man aus einer Mühle mit eigenen Händen eine Mühle macht: Videoanweisungen

Eine andere benutzerfreundliche Version eines hausgemachten LSHM stammt von einer herkömmlichen Mühle. Fast alles, was Sie tun müssen, ist, das Gerät an einer Workbench zu reparieren und ein Ein- und Ausschaltsystem einzurichten. Mehr dazu im Video.

So machen Sie eine Mühle mit Ihren eigenen Händen: Zeichnungen mit Abmessungen von verschiedenen Autoren

Jeder Meister bringt etwas Eigenes in das Design ein. Bevor Sie also mit Ihren eigenen Händen einen Schärfer aus einem Schleifer herstellen, sollten Sie die möglichen Optionen prüfen. Hier einige Zeichnungen zum Beispiel:

Wie man ein Klebeband für eine Mühle mit eigenen Händen klebt und spezielle Anforderungen dafür stellt

Wenn Sie eine selbstgemachte Mühle mit Ihren eigenen Händen entwickeln, ist es besser, Schmirgelband in Standardgröße zu verwenden. Die Standardgrößen sind Längen von 1830, 1600, 1230, 915 und 610 mm und Breiten von 100 und 50 mm. Dann müssen Sie nicht mehr darüber nachdenken, wie Sie mit Ihren eigenen Händen ein Klebeband für eine Mühle herstellen können. Klebeband, hausgemacht oder werksseitig hergestellt, muss die folgenden Anforderungen erfüllen:

Versuchen Sie, nicht mehr als eine Naht zu machen, wenn Sie das Band selbst herstellen. Alle Nähte werden während des Schleifvorgangs gedehnt und das Klebeband wird schwächer

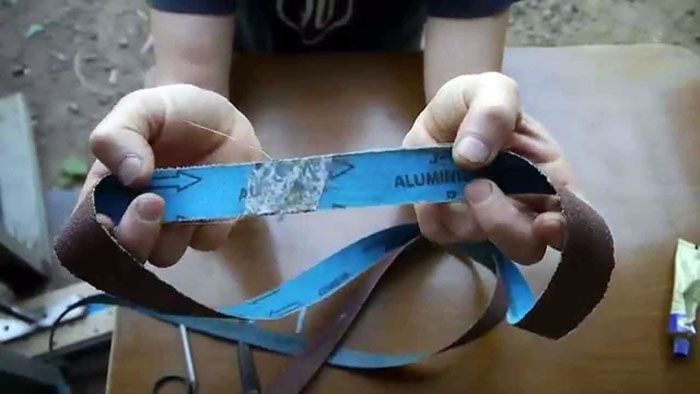

So kleben Sie das Klebeband zu Hause:

1. Schneiden Sie einen Streifen der gewünschten Länge und Breite vom Schmirgelblatt ab. Schneiden Sie die Kanten des Bandes diagonal ab.
2. Verbinden Sie die Kanten und kleben Sie sie mit Klebeband auf der Schleifseite vor.
3. Befestigen Sie den Schnitt mit ein paar Tropfen Sekundenkleber.
4. Tragen Sie Klebstoff auf die Schnittstelle und ein Stück Seidenband auf und drücken Sie die Oberflächen zusammen.
5. Wickeln Sie den Klebebereich mit Papier ein und drücken Sie ihn über Nacht.

Bevor Sie den Riemen an einem Bandschleifer verwenden, lassen Sie ihn mit etwas Last ein wenig hängen.

Wie und woraus man selbstgemachte Walzen für eine Mühle herstellt

Die erste Regel ist, dass die Rollen nicht zu schwer sein sollten, da der Motor sonst die schweren Teile nicht sofort ankurbeln kann und ein unvermeidlicher Ruck folgt, der den Riemen beschädigen kann. Aus diesem Grund wird nicht empfohlen, schwere Stahlwalzen zu schleifen. Im besten Fall sollte die Stahlwalze hohl sein, und dafür berechnet der Dreher fast doppelt so viel. Ein guter Ausweg ist die Verwendung von Duraluminium: Es ist sowohl leicht als auch schwer genug, um die anstehende Aufgabe zu erfüllen. Um zu verhindern, dass das Band von der Walze springt, müssen Sie eine Endnut darauf machen.

Lagerbaugruppen müssen geschlossen gehalten werden, um das Eindringen von Schmutz zu verhindern. Splinte werden verwendet, um die Rollen an hausgemachtem LShM zu befestigen

Wie man mit eigenen Händen eine Riemenscheibe für eine Mühle herstellt: Videoempfehlungen

Eine Riemenscheibe für eine Banderoliermaschine kann aus einem Motorradrad, normalem Sperrholz, Holz oder einem anderen Material hergestellt werden. Hier ist ein einfach zu erstellendes Beispiel für ein ähnliches Teil:

Drehtisch für Mühle

Ohne Tisch kann der Schleifer keine komplexen Teile verarbeiten. Der Schwenkmechanismus mit der Möglichkeit der Befestigung des Teils bietet viele Vorteile und ermöglicht eine präzise Bearbeitung. Dieses Gerät besteht aus Duraluminium. Daran ist eine Halterung angebracht, damit sich der Tisch horizontal drehen kann. Die Dicke der Duraluminiumfolie beträgt mindestens 1,5 cm. Eine dünne Folie kann der Belastung möglicherweise nicht standhalten.

Ein Klemmrahmen dient zur Befestigung des Tisches an der Maschine

Preise für Haushalts- und Berufsschleifer

Wenn Sie nicht die Fähigkeit und Inspiration haben, an einem hausgemachten Produkt zu arbeiten, können Sie einen Bandschleifer online oder in einem Werkzeugladen in Ihrer Stadt kaufen. Wir haben die beliebtesten Modelle von Haushalts- und Profimühlen analysiert und laden Sie ein, sich mit deren Preisen vertraut zu machen:

Modell	Geplanter Termin	Technische Eigenschaften	Preis (Stand Juni 2018), RUB
Fein GRIT GI 100	Fachmann	Leistung, W - 1,5 kW. Drehungen, U / min - 3000-3450. Riemenabmessungen, mm - 100 × 1000.	112709
Fein GRIT GI 100
ZUBR ZSHS-500	Inländisch	Leistung, W - 500 W. Umdrehungen, U / min - 2950. Riemengröße, mm - 914 × 100. Basisgröße mm - 158 × 225.	8900
ZUBR ZSHS-500
JET JSG-64	Inländisch	Leistung W - 400. Umsätze, U / min - 1800. Riemengröße, mm - 914 × 100. Basisgröße mm - 177 × 137.	13500
JET JSG-64
Gryphette Grinder 03	Semiprofessionell	Leistung, W - 1500. Umsätze, U / min - 3000. Die Größe der Stütztabelle beträgt 50 × 160. Riemenabmessungen, mm 1250-1600 × 50.	25000

Wenn Sie eine professionelle oder Haushaltsschleifmaschine gekauft haben, teilen Sie Ihre Eindrücke von der Arbeit mit dem Gerät in den Kommentaren mit. Wir sind Ihnen dankbar, wenn Sie Ihre eigenen Erfahrungen bei der Herstellung eines selbstgebauten Geräts teilen.
