So installieren Sie einen warmen Boden richtig

Die Installation eines warmen Bodens ist für die Gestaltung komfortabler Lebensbedingungen erforderlich. Vielleicht ist dies eine der wichtigen Komponenten in Heizsystem... Die Redaktion von homepro.techinfus.com/de/ in der heutigen Veröffentlichung hilft Ihnen dabei, die Feinheiten der Installation und die Berechnung der erforderlichen Materialmenge zu verstehen. Außerdem wird der Leser mit den Verlegungstechnologien und der Endbearbeitung vertraut gemacht.

Warme Böden werden mit verschiedenen Technologien verlegt
FOTO: sptr-t.ru

Regeln zur Berechnung der Leistung eines warmen Bodens

Am häufigsten ist ein wassergeheizter Boden. Es lässt sich leicht mit einem allgemeinen autonomen Heizsystem installieren, arbeitet stabil und ist nicht auf Strom angewiesen. Damit der Effekt jedoch spürbar wird, müssen die Leistungsberechnungen korrekt durchgeführt werden.

Dies erfordert das Erlernen vieler Nuancen und die Verwendung spezifischer bedingter Daten. Beispielsweise wird die Kapazität einer zusätzlichen thermischen Struktur in Abhängigkeit von der Art der verwendeten Rohre berechnet. Unter diesen Kommunikationen werden die folgenden Typen unterschieden:

Nachdem Sie sich für Kühlmittel entschieden haben, können Sie sicher alle Computerprogramme verwenden, die die Leistung automatisch berechnen. Alle Berechnungen werden unter Berücksichtigung des Abstands zwischen den Rohren durchgeführt. Dies wirkt sich direkt auf die Leistung der ausgewählten Fußbodenheizung aus.

Die Berechnungen müssen streng nach dem zuvor vorbereiteten Raum durchgeführt werden
FOTO: pol-exp.com

In der Regel werden die gängigsten Verhältnisse der Rohrverlegungsabstände zu thermischen Belastungen berücksichtigt. Sie finden sie in der folgenden Liste.

1. Bei einer Montage in einem Abstand von 15 cm erreicht die optimale Leistung 800 W pro 10 m².
2. Vorausgesetzt, das Kühlmittel wird mit einer Stufe von 20 cm verlegt, sollte die erforderliche Leistung Schwellenwerte von 500-800 W pro 10 m² haben.
3. Der Abstand zwischen den Rohren von 30 cm entspricht einer Leistung des Trägers von nicht mehr als 500 W pro 10 m².

Auch grobe Berechnungen sind obligatorisch. Sie ermöglichen es, rechtzeitig zu verstehen, ob im Formular eine zusätzliche Heizung erforderlich ist Batterie oder eine Kontur des warmen Bodens reicht aus.

In einem Holzhaus werden Heizungen in speziellen Rillen installiert
FOTO: zbbr.ru.

Diese Berechnung erfolgt nach folgender Formel:

g (W / m²) = Q (W) / F (m²),

wo die Werte sind:

Wenn Sie komplexere Berechnungen durchführen müssen, sollten Sie professionelle Hilfe in Anspruch nehmen. Sie geben praktische Ratschläge und schlagen vor, welche Formel in diesem Fall am besten geeignet ist.

Alle Werkzeuge müssen je nach Art der thermischen Struktur richtig ausgewählt werden
FOTO: zbbr.ru.

Liste der Werkzeuge, die benötigt werden, wenn Sie einen warmen Boden mit Ihren eigenen Händen verlegen

Wenn Sie zusätzliche Heizungen organisieren möchten, müssen Sie sich im Voraus für die Liste der erforderlichen Werkzeuge entscheiden. Wenn es sich um Messgeräte handelt, müssen sie einen minimalen Fehler aufweisen.

1. Roulette.
2. Zange.
3. Niveau
4. Schraubenschlüssel, verstellbar.
5. Lötkolben.
6. Perforator.

Der Standpunkt eines Experten

Andrey Starpovsky

Leiter der Gruppe Heizung, Lüftung und Klimaanlage, GRAST LLC

"Eine Metallschere wird nur benötigt, wenn ein warmer Wasserboden verlegt wird."

Fußbodenheizungstechnik

Experten sind sich nicht einig über die Art der Verlegung des warmen Bodens. Zu diesem Zweck ist es üblich, eine Vielzahl von Technologien einzusetzen. Jeder von ihnen wurde bereits in der Praxis aktiv eingesetzt, daher hat er seine eigenen Anhänger. Damit die Fußbodenheizung jedoch einwandfrei funktioniert, wurde der gesamte Installationsprozess in mehrere Stufen unterteilt.

Die Rollen werden streng nach dem zuvor beschriebenen Schema ausgelegt
FOTO: termoresurs.ru

Vorbereitung für die Installation

Um die Struktur auszustatten, müssen Sie zuerst viel Arbeit leisten. Es wird notwendig sein, die gesamte alte Beschichtung bis zum Fundament abzubauen. Alle Aktionen sollten gemäß dem Algorithmus ausgeführt werden.

1. Wir entfernen die obere Verkleidung und entfernen die Protokolle. Wir legen die restlichen Löcher mit Ziegeln.
2. Als nächstes legen wir die Leuchtfeuer frei, nach denen mehrere Markierungen vorgenommen werden müssen (für Estrich, Isolierung und Mörtel zusammen mit einem warmen Boden).
3. Wir füllen den Boden in mehreren Schichten mit Sand und rammen ihn gut. Als nächstes legen wir eine Schicht Abdichtung. Bei Bedarf den Film zusätzlich dehnen.
4. Wenn Rohrleitungen im Bereich des Estrichs verlaufen, werden sie mit Energoflex geschützt.
5. Wir platzieren die Würfel mit einer Stufe von 1 m auf der Höhe der ersten Linie. Als nächstes legen wir Metallprofile auf die Würfel, orientieren uns an der langen Seite der Wand und befestigen das Metall an den Würfeln.
6. Als nächstes füllen Sie es mit expandierter Tonlösung bis zur oberen Wand der Würfel. Der Mörtel muss so verlegt werden, dass das Metallprofil auf der Oberfläche leicht sichtbar ist.
7. Wir fangen an, streng aus den hinteren Ecken des Raumes zu füllen.

Jetzt müssen Sie warten, bis der Estrich getrocknet ist. Dann können Sie mit weiteren Aktionen fortfahren.

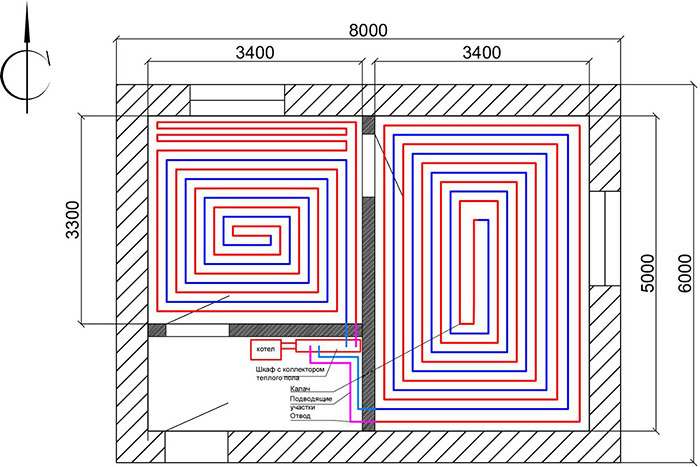

Oberflächendiagramm

Zuvor muss richtig vorausgesehen werden, wie und mit welchem ​​Schritt die Fußbodenheizungsrohre verlegt werden. Das folgende Diagramm zeigt verschiedene Möglichkeiten, wie Sie die Kühlmittelrohre auslegen können.

Das Verlegeschema wird in Abhängigkeit von den Raumparametern ausgewählt. Je schmaler es ist, desto schwieriger wird es
FOTO: fwater.ru

Bitte beachten Sie, dass in jedem Gerät unbedingt eine Rückwärtsschleife erstellt werden muss.Dadurch kann das Kühlmittel gleichmäßig durch das System zirkulieren, ohne dass sich Luftschleusen bilden, die die Heizleistung beeinträchtigen können.

Installation einer elektrischen Fußbodenheizung

In der Regel versuchen sie, unter Wohnungsbedingungen keine Wassergeräte zu benutzen. Daher greifen sie auf die Möglichkeit zurück, eine elektrische Fußbodenheizung einzurichten. Diese Option hat keine Styling-Funktionen. Es reicht aus, nur die Anzahl der Heizelemente korrekt zu berechnen und eine Stromquelle in der Nähe zu installieren.

Für die elektrische Fußbodenheizung gibt es keine speziellen Rillen und Installationen zur Befestigung
FOTO: profteplo82.ru

Das Gerät wird gleichmäßig auf der Oberfläche platziert trockener EstrichDanach wird eine dünne Betonschicht gegossen. Dabei ist es wichtig, die Verlängerung des elektrischen Kabels zu antizipieren, das an die Steckdose angeschlossen wird. Sie können es auch direkt an einen Schalter mit Regler anschließen.

Elektrische Fußbodenheizung für Bad und WC
FOTO: www4.sale-seven.ru

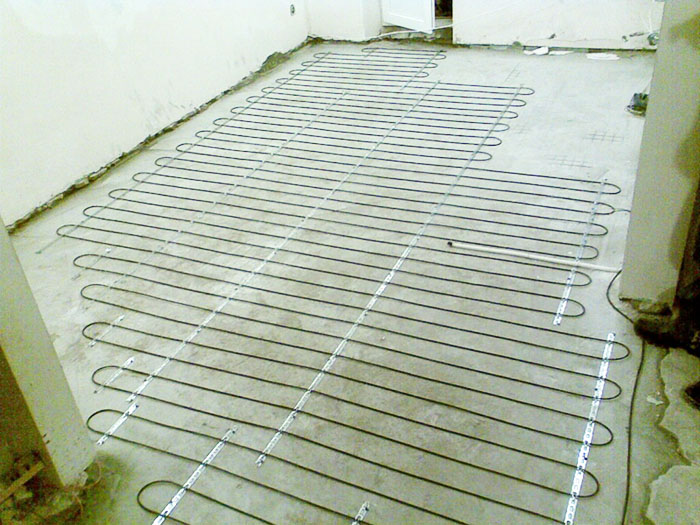

Installation der Kabel-Fußbodenheizung

Voraussetzung für die Installation einer Kabelbodenheizung ist das Vorhandensein einer reflektierenden wärmeisolierenden Schicht unter der Struktur. Eine solche Variante der Fußbodenheizung wird wie folgt erzeugt.

1. Der Widerstandsindex des Elektrokabels wird bestimmt.
2. Dann wird die Neigung des Bodens überprüft. Wenn die Neigung nicht mehr als 5 mm pro Quadratmeter beträgt, können Sie mit dem Verlegen der wärmeisolierenden Folienschicht beginnen.
3. Jetzt beginnen sie mit der Installation des Netzes unter dem Putz.
4. Darüber sind Führungen installiert, in die anschließend die Kabel mit der gewünschten Stufe verlegt werden.
5. Für das Kabel ist ein Regler installiert, der direkt zur Stromquelle in der Wand führt.
6. Ein 2-cm-Blitz wird von der Box bis zum Boden hergestellt. Die Länge vom Schalter bis zum Boden sollte ungefähr 30 cm betragen.
7. Der Draht selbst wird in eine zusätzliche Wellisolierung eingelegt.

Auf Gipsgewebe wird verzichtet, wenn eine zuverlässige Befestigung direkt in Beton hergestellt werden kann
FOTO: umalex.ru

So installieren Sie eine Infrarot-Fußbodenheizung

Infrarot-Fußbodenheizung gilt als vielversprechend und beliebt. Geeignet für die Anordnung in Wohnungen, da es leicht ist und daher keine Zwischenbodendecken belastet. Es gibt zwei Arten solcher Optionen. Sie haben ihre eigenen Styling-Funktionen.

In Häusern, in denen sich der Boden in der Nähe befindet, versuchen sie, einen mehrschichtigen Betonestrich herzustellen
FOTO: kuhnyamoya.ru

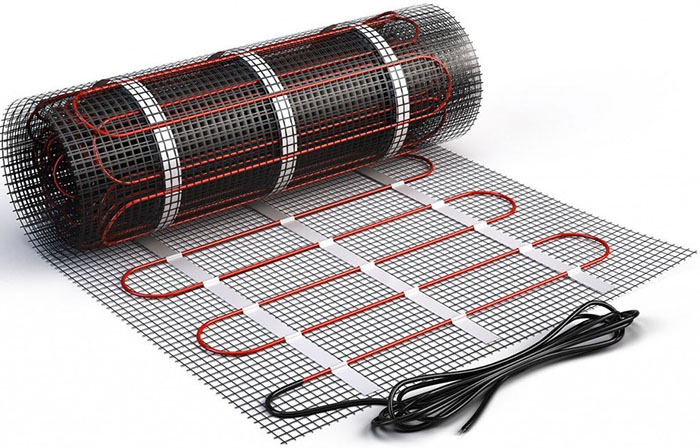

Stange

Diese Option eines warmen Bodens wird auch als Carbon bezeichnet. Zunächst werden alle Oberflächen geebnet und erst dann wird die Installation durchgeführt, die aus mehreren Schritten besteht.

1. Ein Thermostat mit einem Schalter ist nicht hoch über dem Boden installiert, ein Blitz für das elektrische Kabel muss daraus verlegt werden.
2. Dann wird ein warmer Teppich auf die Isolierschicht gelegt.
3. Der warme Boden wird mit Klebeband fixiert.

Vorausgesetzt, die Fußbodenheizung erfolgt unter FlieseEs ist möglich, keinen zusätzlichen Betonestrich auszuführen. Andernfalls wird der Beton nicht dicker als 3 cm gegossen.

Mit einer Erhöhung der Heiztemperatur können Sie den 8-10 cm dicken Boden erwärmen
FOTO: iteplov.ru

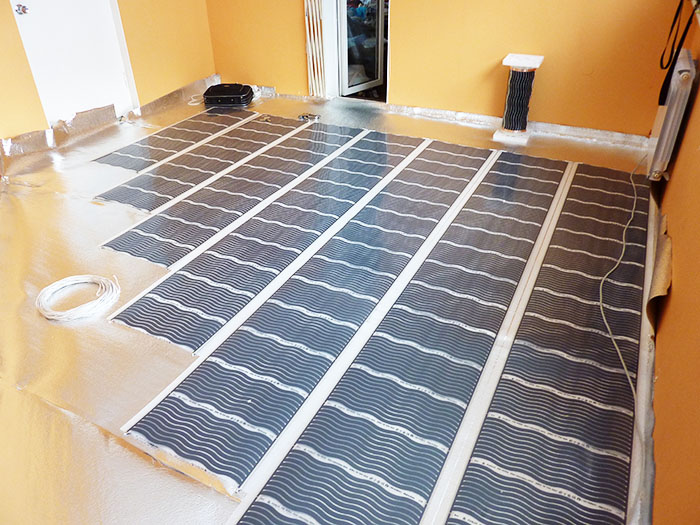

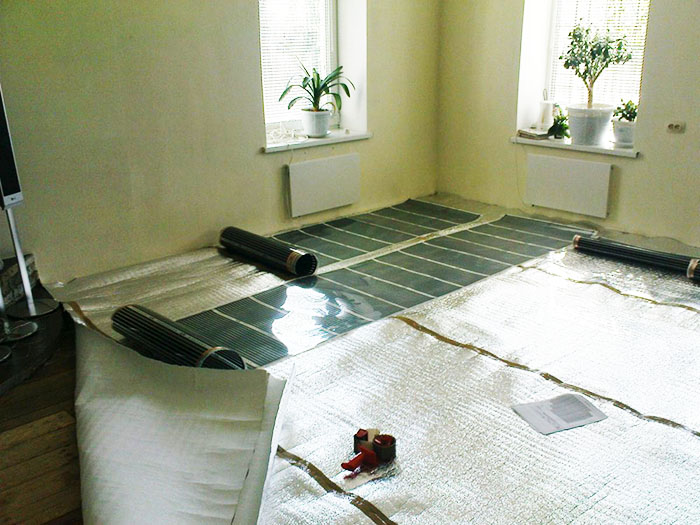

Vereiteln

Alle Arbeiten beginnen mit der Bestimmung des Standorts und der Installation des zukünftigen Thermostats. Hierzu werden die Wände kanalisiert. Ansonsten ist alles gleich - die Folie wird jeweils nur auf eine ebene Fläche gelegt, wenn keine Neigung vorliegt, ist keine Demontage erforderlich.

1. Eine Schicht wird auf eine saubere und grundierte Oberfläche gelegt Abdichtung und Wärmedämmung.
2. Die vorbereitete Basis wird markiert, woraufhin der Film darauf gelegt wird. Stellen Sie vor dem Verlegen sicher, dass sich keine Rückstände auf dem Untergrund befinden.
3. Achten Sie darauf, dass Sie einen Abstand von 10 cm zur Wand haben. Der Heizfilm ist zur Seite mit dem Regler gerichtet.
4. Zwischen den Rändern der Leinwände muss ein Einzug von 5 cm eingehalten werden.
5. Am Ende des Mauerwerks wird ein Klebeband genommen, mit dem die Folie entlang der Kanten der Wände geklebt wird.

Wenn nötig, schneiden Sie die Leinwand, dies sollte entlang speziell markierter Linien erfolgen. Andernfalls kann die Arbeitsfunktion des Heizgehäuses beeinträchtigt werden.

Der Standpunkt eines Experten

Andrey Starpovsky

Leiter der Gruppe Heizung, Lüftung und Klimaanlage, GRAST LLC

"Es ist nicht erlaubt, mehrere Teile des Infrarotfilms miteinander zu überlappen."

Ein Infrarotteppich wird oft nicht unter den gesamten Boden gelegt, da er eine gute Wärmeableitung aufweist
FOTO: hitzefertig.rf

In Verbindung stehender Artikel:

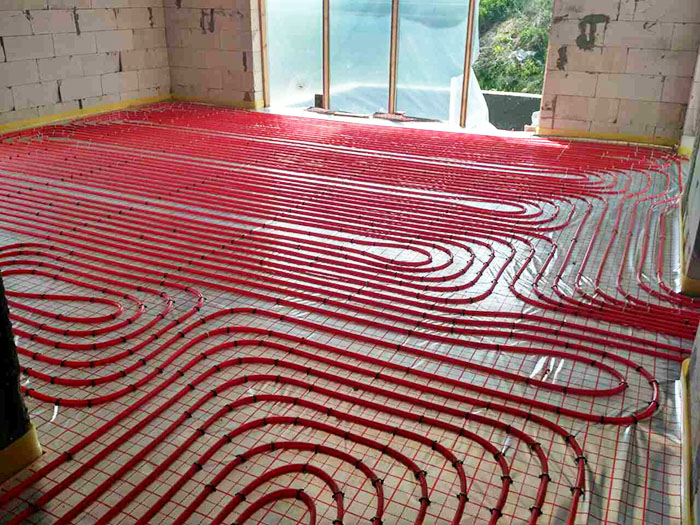

Installation der Fußbodenheizung

Diese Option wird häufiger in Privathäusern oder Cottages verwendet. Es ist manchmal auch in Neubauten mit mehreren Wohnungen erlaubt, vorausgesetzt, das Gehäuse befindet sich im Erdgeschoss.

Illustration	Aktionsbeschreibung
	Zunächst wird der Boden mit einem Betonestrich eingeebnet (falls erforderlich). Als nächstes wird das Pad mit Folienmarkierungen gelegt. Die Quadrate müssen ausgerichtet und mit Klebeband überklebt werden
	Es wird ein Schema erstellt, nach dem die Bodenrohre unter Berücksichtigung des Rücklaufkreises verlegt werden müssen
	Es werden Clips mit einem zuvor ausgewählten Abstand installiert, in denen das Kühlmittel fixiert wird, das zunächst über den gesamten Raumumfang verläuft. Wenn der Raum groß ist, ist der warme Boden in 2-3 Teile geteilt
	Nach dem Anschluss an das autonome Heizsystem wird der Betrieb des Systems überprüft. Dazu sind alle Heizkörper ausgeschaltet. Nach erfolgreicher Überarbeitung wird ein Betonestrich (Zement und Sand) gegossen. Sie versuchen auch, einen Weichmacher hinzuzufügen. Die Betonschicht im oberen Teil sollte nicht mehr als 2 cm betragen

Es bleibt zu warten, bis es trocknet und die Bodenverkleidung fertig ist.

In Verbindung stehender Artikel:

Merkmale des Verlegens von Fußböden auf einem warmen Boden mit Ihren eigenen Händen

Jeder Boden hat seine eigenen Verlegungsmerkmale. Daher müssen Sie wissen, wie Sie mit diesem oder jenem Material umgehen.

Wenn sie im ganzen Haus eine Fußbodenheizung verlegen, versuchen sie, Beschichtungen richtig zu kombinieren
FOTO: domkotlov.by

Bei Fußbodenheizung darf es sich nur elektrisch bewegen
FOTO: pinterest.ru

Keramikfliesen

Nach der Berechnung der Raumfläche wird das Fliesenmaterial gekauft. Normalerweise wird es auf einen Sandzementestrich gelegt, so dass es vorgrundiert ist. Darüber hinaus orientieren sie sich an einigen Tipps.

1. Ohne ein vorläufiges Layout der Fliese ist es unmöglich, mit der Verlegung von Fliesenmaterial zu beginnen.
2. Nach dem Auftragen der Grundierungsschicht muss die Zeit unbedingt 2-3 Stunden lang eingehalten werden.
3. Nach der Vorbereitung wird der Kleber auf die Basis oder die Fliese aufgetragen (wählen Sie eine von zwei Optionen).
4. Eine solche Fliese wird mit wellenförmigen und drückenden Bewegungen verlegt. Danach wird mit einem Gummihammer geklopft.

Wird für Mauerwerk eine dünne Leimschicht verwendet
FOTO: keromax.ru

Eine Fußbodenheizung wird mit breiten Keramikfliesen empfohlen.
FOTO: keromax.ru

In Verbindung stehender Artikel:

Linoleum

Zunächst lohnt es sich zu entscheiden, ob es möglich ist, zu setzen Linoleum auf einem warmen Boden. Viele Leute denken, dass dies unsicher ist, da unter Material passt eine ausreichende Menge leicht entzündlicher Verbindungen.Diese Meinung ist jedoch falsch.

Die Folie wird streng auf den Untergrund gelegt, wonach bereits Linoleum montiert ist
FOTO: stroyfora.ru

Experten glauben, dass Sie in diesem Fall einen der teuren Typen auswählen und einige Empfehlungen befolgen müssen.

1. Die häufigste Option für Linoleum ist ein filminfraroter warmer Boden.
2. Die Basis für das Material muss perfekt ausgerichtet sein.
3. Verwenden Sie keine zu dünne Beschichtung, da die thermische Struktur darunter stark spürbar ist.
4. Linoleum wird einen Tag lang unter dem Einfluss eines warmen Bodens auf der gesamten Oberfläche verteilt. Dies ist notwendig, damit sich das Material entfalten kann.

Wenn Linoleum ausschließlich auf einem Betonboden verlegt wird, muss es fixiert werden spezielle Klebebasis... Andernfalls können sich in Zukunft Wellen bilden.

Die Unterlage kann direkt in den Betonestrich geheftet werden
FOTO: tepliy-pol.com

Es wird nicht empfohlen, spezielle Clips unter Linoleum zu installieren. Sie können die Heizung auf eine spezielle Klebebasis stellen
FOTO: tepliy-pol.com

Die überschüssige Länge des Linoleums wird sofort abgeschnitten, damit es sich gut auf der Oberfläche dehnen kann
FOTO: tepliy-pol.com

In Verbindung stehender Artikel:

Laminieren

Laminieren am häufigsten auf einem Infrarot-Fußboden installiert. Dazu wird das Verkleidungsmaterial direkt auf die Heizschicht gelegt. Wenn eine Wasserheizung des Bodens angeordnet wird, sollten Sie zuerst spezielle Protokolle installieren, die als Grundlage für eine Endbeschichtung dienen.

Laminatrohre werden in einer speziellen Klemme installiert, die über den gesamten Bereich des Montagebodens verteilt ist
FOTO: twitter.com

Ein wasserbeheizter Bodenkuchen sorgt zwangsläufig für das Vorhandensein zusätzlicher Deckschichten
FOTO: pol-exp.com

In Verbindung stehender Artikel:

Videoanleitung zum Arbeiten mit Fußböden beim Veredeln eines warmen Bodens

Sehr geehrte Leserinnen und Leser, wenn Sie Fragen zur Verlegung eines warmen Bodens haben, können Sie diese gerne in den Kommentaren stellen. Vergessen Sie auch nicht, die Veröffentlichung zu bewerten und Ihre Erfahrungen in dieser Richtung mitzuteilen.
