Bimetallheizkörper: Welcher ist besser zu wählen?
Bei der Auswahl von Heizkörpern für Heizungssysteme sollten Sie zunächst deren technische Parameter, Effizienz und Kosten berücksichtigen. Unter allen heute existierenden Arten von Heizbatterien gelten Bimetallbatterien hinsichtlich Kosten und Qualität als optimal. Ihre Popularität ist auf ihre unprätentiöse Bedienung und erhöhte Zuverlässigkeit zurückzuführen. Sie sind in verschiedenen Ausführungen erhältlich und können sich in ihren technischen Eigenschaften erheblich unterscheiden. Bimetallheizkörper, welche sind besser und worauf sollten Sie bei der Auswahl achten?

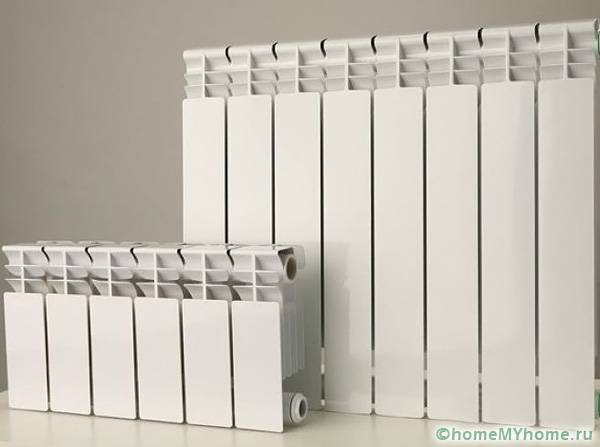

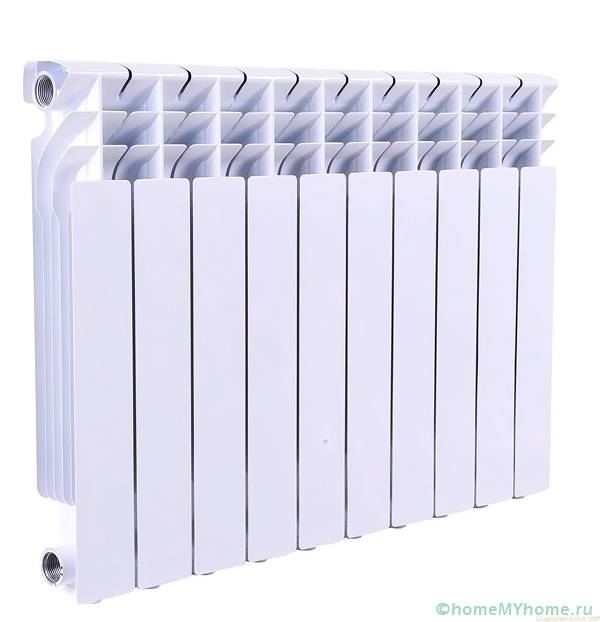

Das Aussehen der Bimetallbatterie
Der Inhalt des Artikels
Design und Gerätetypen
Das Design der Bimetallvorrichtungen wurde so gewählt, dass sie sowohl eine hochwertige Wärmeableitung bieten als auch gegen die negativen Auswirkungen des Kühlmittels beständig sind. Für die Zirkulation des flüssigen Mediums entstehen Kanäle aus Edelstahl oder Kupfer mit hoher Oberflächenqualität. Aufgrund dessen bilden sich auf ihrer Oberfläche keine Korrosionsherde, und verschiedene Verunreinigungen in Form von Zunder oder Ablagerungen sammeln sich nicht an. Die Anordnung der Zirkulationsrohre kann vertikal oder horizontal sein, was es ermöglicht, Heizsysteme mit Zwangs- oder Schwerkraftzirkulation zu organisieren.

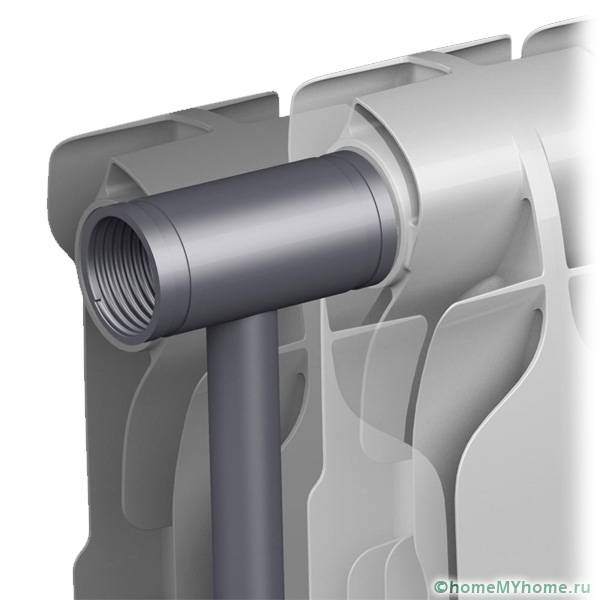

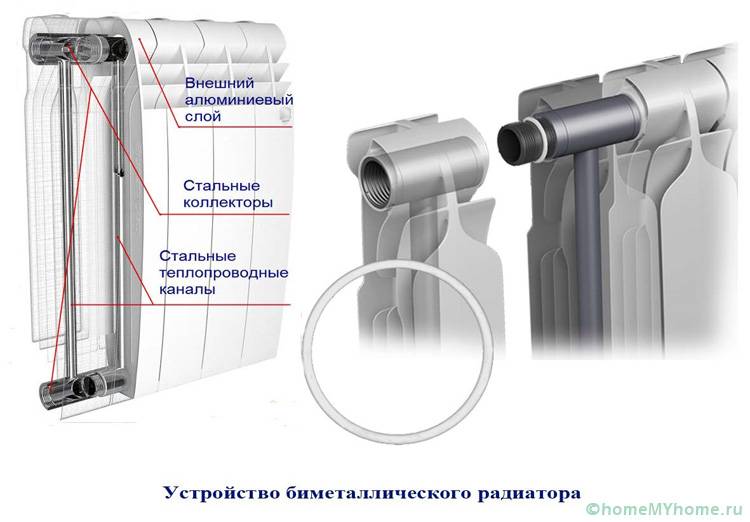

Batteriedesign
Der äußere Teil der Batterien besteht aus Aluminium oder Kupfer. Da diese Metalle eine hohe Wärmeleitfähigkeit aufweisen, erwärmt die Wärme des Kühlmittels die massive Struktur schnell und überträgt die Wärme effektiv auf den Raum. Es ist ein Gehäuse mit einer großen Fläche für die Wärmeableitung. Der Diffusor wird üblicherweise in Form einer Anordnung dünner Platten parallel zueinander hergestellt. Je mehr Rippen vorhanden sind, desto effizienter leitet die Batterie Wärme ab. Die inneren Kanäle sind durch ein Guss-, Stanz- oder Schweißverfahren miteinander verbunden.

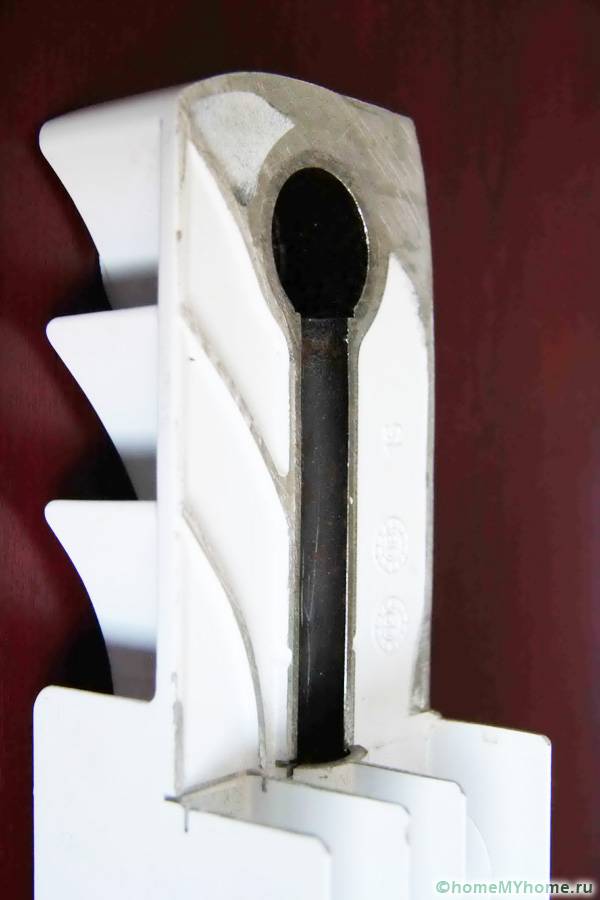

Abschnitt eines Batterieabschnitts
Arten von Heizkörpern nach Ausführungstyp
Bimetallheizkörper, welcher ist besser zu wählen? Die Antwort auf diese Frage liegt in den Merkmalen ihrer Designs, Vor- und Nachteile.
Eine moderne Heizbatterie kann in Abschnitte unterteilt werden oder eine monolithische Struktur darstellen. Mit Abschnitten können Sie das Heizsystem ohne unnötige Überzahlungen mit hoher Genauigkeit konfigurieren. Die Schnittverbindung kann über Gewindeanschlüsse hergestellt werden. Als Abzweigrohre und Nippel Materialien mit niedrigem Wärmeleitfähigkeitdie eine übermäßige Erwärmung und ein Auslaufen der Verbindung verhindern. Als Dichtungen werden spezielle Dichtungen auf Gummibasis verwendet, die einer Hitze von bis zu + 200 ° C standhalten.

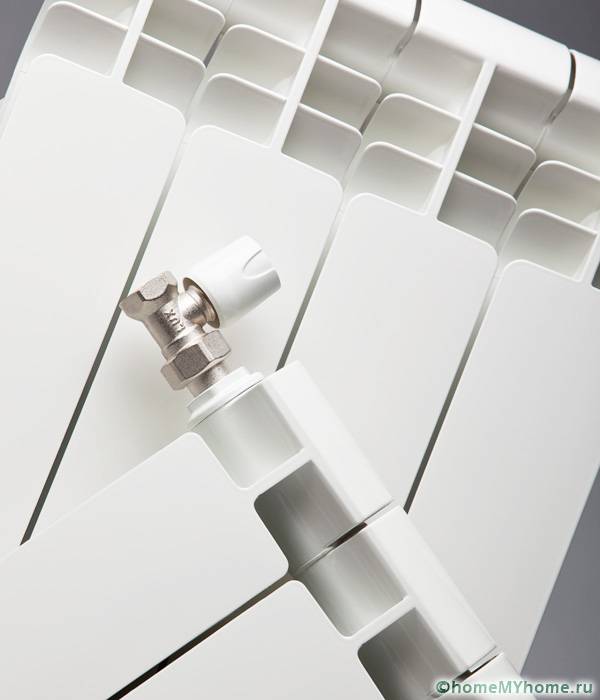

Schnittgestaltung
Monolithische Heizkörper zeichnen sich durch hohe Zuverlässigkeit, einfache Installation und lange Lebensdauer aus. Das Fehlen von Gewindeverbindungen ermöglicht es auch, signifikanten Erhöhungen des Kühlmitteldrucks standzuhalten, ohne den Körper zu verformen. Daher wird empfohlen, sie in Zentralheizungssystemen von mehrstöckigen Gebäuden zu verwenden, bei denen keine Garantie für einen stabilen Druck besteht. Die Nachteile solcher Konstruktionen sind wie folgt:
- Wenn einer der Abschnitte beschädigt ist, müssen Sie den Kühler vollständig austauschen.
- Die Anzahl der Abschnitte ist streng festgelegt, sodass Sie bei nicht standardmäßigen Heizanforderungen kein Geld sparen können.
- Wenn die internen Kanäle verstopft sind, ist die Reinigung sehr schwierig und bei starkem Maßstab unmöglich.

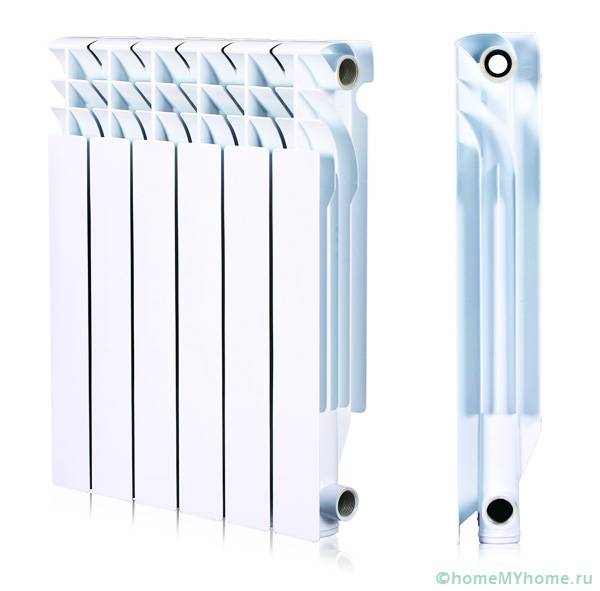

Einteilige (monolithische) Konstruktion
Halbmetallische Batterien
Wenn Sie Bimetallheizkörper wählen, die besser sind und welche nicht, sollten Sie auch auf halbmetallische Strukturen achten. Ihr Hauptunterschied besteht darin, dass anstelle fester Innenkanäle aus Edelstahl Kombinationen aus Edelstahl und Aluminium verwendet werden. Platzierung von Aluminiumprofilen ausschließlich in horizontalen Segmenten der Struktur. Dies liegt an der Tatsache, dass sich die Wärme während des Erhitzens direkt auf die Ableitplatten ausbreitet und der Wirkungsgrad auf dem Niveau klassischer Bimetallstrahler liegt. Dies reduziert ihre Gesamtkosten.
Halbmetallische Batterie
In der Anwendung sind halbmetallische Batterien ziemlich launisch, da sie tatsächlich eine Verbindung aus zwei Metallen implementieren, die unterschiedliche Wärmeausdehnungskoeffizienten und Festigkeitseigenschaften aufweist. Das heißt, bei starker Zufuhr des Nennarbeitsdrucks des Kühlmittels können Mikrorisse oder sogar Schäden am Innenteil auftreten. Daher werden sie nicht für den unkontrollierten Einsatz empfohlen Heizsystemewo der Druck stark ansteigen kann.
Wenn wir Bimetallheizkörper mit halbbimetallischen Heizkörpern vergleichen, welche besser als sie und welche schlechter sind, dann versuchen viele produzierende Unternehmen, sich auf Expertenbewertungen zu konzentrieren und sie für Marketingzwecke zu betreiben. Die Meinung eines einfachen Mannes auf der Straße, der eine Heizbatterie unter realen Bedingungen gekauft und getestet hat, stimmt jedoch nicht immer mit der eines Experten überein, der nur Tests durchgeführt hat. Daher lohnt es sich, sich bei der Auswahl eines geeigneten Heizgeräts auf beide Meinungen zu konzentrieren und selbst Schlussfolgerungen zu ziehen.
Eine nützliche Information! Halbmetallische Batterien reagieren sehr empfindlich auf aggressive Kühlmittelzusammensetzungen, da Korrosionsprozesse an den Verbindungsstellen zweier Metalle auftreten und Leckagen auftreten. Daher wird empfohlen, beim Kauf solcher Heizkörper auf deren Montage sowie auf die Verfügbarkeit geeigneter Qualitätszertifikate zu achten.
Dargestellt sind Metallverbindungen, die die Festigkeit der Struktur beeinflussen.
Welcher Heizkörper ist besser: Aluminium oder Bimetall?
Auf der Grundlage des oben Gesagten stellt sich die vernünftige Frage, welche Heizkörper besser sind als Aluminium oder Bimetall. Einerseits haben Aluminiumprodukte ausgezeichnete thermische Eigenschaften, andererseits sind ihre Kosten ziemlich hoch.Daher ist es als Alternative mit einem etwas schlechteren Wirkungsgrad und einer etwas schlechteren Heizrate der Abschnitte, jedoch mit einer höheren Festigkeit, vorteilhaft, auf Bimetallstrukturen zu achten. Sie können in Heizsystemen betrieben werden, die hinsichtlich der Betriebsparameter eher heterogen sind, widerstandsfähiger gegen aggressive Eigenschaften von Wärmeträgern sind und im Betrieb unprätentiös sind. Zum Reinigen können Sie spezielle Produkte verwenden, die aggressive Bestandteile enthalten.

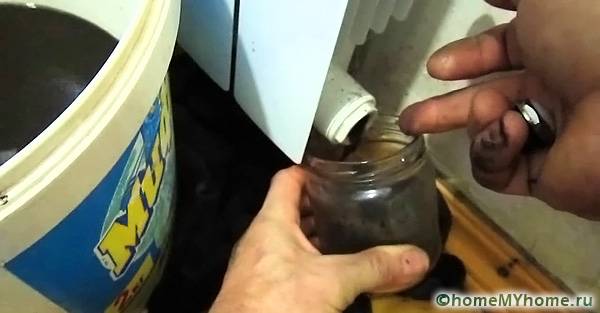

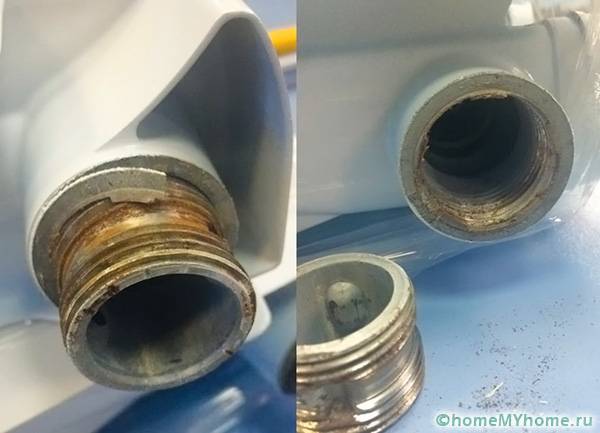

Das Vorhandensein von Schmutz in der Batterie ist das Ergebnis der Verwendung von Materialien geringer Qualität bei der Herstellung der Struktur
Beachtung! Es wird dringend davon abgeraten, aggressive Reinigungsmittel für halbmetallische Batterien zu verwenden.
Kriterien zur Beurteilung der Qualität der Heizbatterie
Um die Bimetallheizkörper zu verstehen, die für eine Wohnung und eine Produktionsanlage besser geeignet sind, müssen Sie deren technische Eigenschaften verstehen und alle Konstruktionsfehler identifizieren. Zunächst ist auf den Arbeitsdruck zu achten, der bei Querschnittsstrukturen üblicherweise bis zu 25 atm und bei monolithischen Strukturen bis zu 100 atm beträgt. Stärkere monolithische Batterien ermöglichen eine maximale leckagefreie Lebensdauer, selbst bei plötzlichen Druckstößen im Heizsystem. Natürlich steigen die Kosten für Heizkörper mit besserer Qualität je nach Hersteller und Modell um etwa 20 bis 30%.
Ein weiteres wichtiges Auswahlkriterium ist die Gewährleistung einer hohen Effizienz. Strukturell bedeutet dies, dass die Energieeffizienz umso höher ist, je größer die Verlustfläche jedes Abschnitts ist. Die beste Option wird in Betracht gezogen, wenn die Breite des Endteils des Kühlers mindestens 70 mm beträgt und die Dicke der hervorstehenden Platten 1-2 mm beträgt (bei teuren Modellen beträgt dieser Parameter 1-1,5 mm). Gleichzeitig haben die Platten, die an den Enden dünn und in der Hauptebene breit sind, eine unzureichende Festigkeit. Daher wird empfohlen, den Kauf zu verweigern, wenn die Dicke der Platten weniger als 1 mm beträgt.

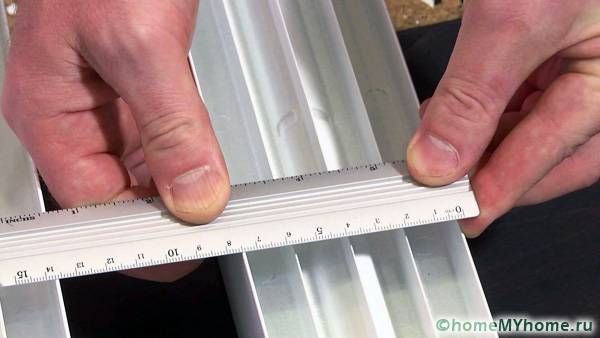

Die optimale Größe der Wärmeübertragungsrippen wird angezeigt
Die Indikatoren für die Zuverlässigkeit von Batterien sind die folgenden Parameter:
- Die Wandstärke sollte zwischen 3-3,5 mm liegen.
- Das Material der Dichtungen ist Gummi oder Gummi mit hoher Elastizität und Weichheit.

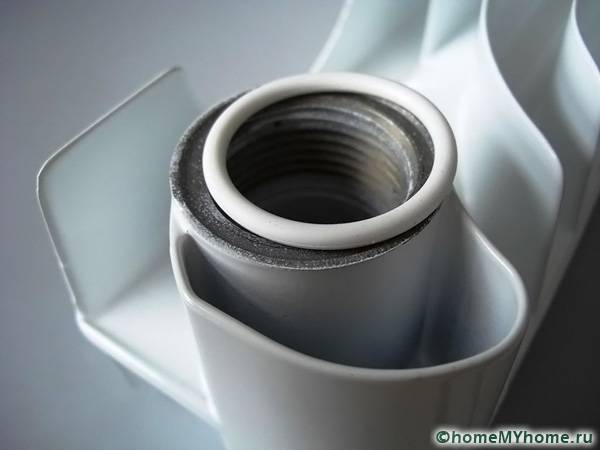

Das Aussehen eines Qualitätssiegels
Das Ergebnis der Verwendung eines minderwertigen Dichtungsmittels
- Rippen und Düsen dürfen sich bei minimaler mechanischer Beanspruchung nicht verformen oder brechen.

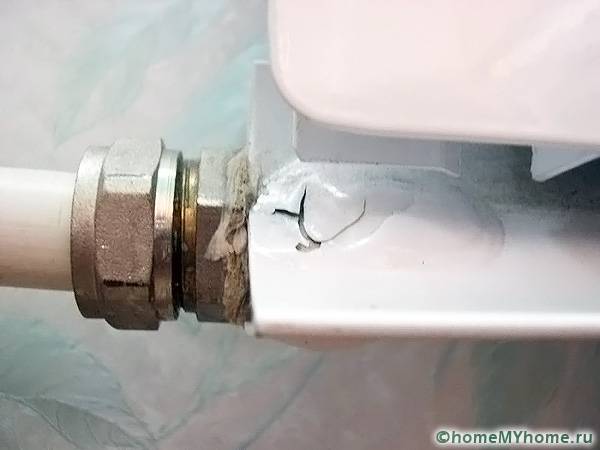

Verformung des Rohres beim Anziehen
- Langfristige Herstellergarantie, normalerweise über 25 Jahre.
Wie berechnet man die Anzahl der Batterieteile richtig?
Wenn geeignete Bimetallheizkörper ausgewählt werden, die eindeutig besser definiert sind, lohnt es sich, mit den Berechnungen fortzufahren. Um die Anzahl der Batterien und Abschnitte in jedem von ihnen zu bestimmen, müssen komplexe wärmetechnische Berechnungen durchgeführt werden, bei denen der Isolationsgrad, die Fensterfläche, das Vorhandensein von Außenwänden im Raum sowie andere Kältequellen berücksichtigt werden. Für die Beheizung von Wohnungen oder kleinen Räumen können Sie jedoch ein vereinfachtes Berechnungsschema verwenden, mit dem Sie eine Heizspanne innerhalb angemessener Grenzen angeben und keine unnötigen Überzahlungen verursachen können.
Die wichtigsten strukturellen Vorteile von Bimetallprodukten
Ein vereinfachtes Berechnungsschema basiert auf dem Prinzip der Notwendigkeit, 100 W Wärmeenergie zum Heizen von 1 m zu verbrauchen2 Fläche eines Raumes mit einer Höhe von 2,5 m und dementsprechend Erzielen einer angenehmen Temperatur. Daher müssen Sie zuerst die Länge und Breite des Raums in Metern messen. Dazu können Sie ein Lasermessgerät oder ein Maßband verwenden. Die resultierenden Werte müssen multipliziert werden, um zu erhalten Raumbereich.
Die Anzahl der Abschnitte wird durch die folgende Formel bestimmt:
N = S × 100 / P.wo
S. - der Bereich des Raumes;
P. - Wärmeleistung eines Abschnitts, die vom Hersteller des Geräts bereitgestellt wird.
Wenn ein rationaler Wert erhalten wird, muss er aufgerundet werden.Es ist klar, dass es nicht immer möglich ist, genaue Messungen unter Verwendung einer solchen Formel durchzuführen, daher ist es notwendig, den erhaltenen Wert mit Korrekturfaktoren zu multiplizieren, die verschiedene Faktoren berücksichtigen können, die eine erhöhte Erwärmung erfordern. Sie können bestimmte Koeffizienten in SNiP 41-01-2003 verwenden. Oder Sie können den unten entwickelten Taschenrechner verwenden:
Beachtung! Wenn die Anzahl der nicht trennbaren Batterien berechnet werden muss, muss die Wärmeleistung der gesamten Heizbatterie in die Formel aufgenommen werden. Der resultierende Wert muss ebenfalls aufgerundet werden.
Bewertung von Bimetallheizkörpern: Preise und beliebte Hersteller
Es gibt viele ausländische und inländische Hersteller von Bimetallbatterien auf dem Heizsystemmarkt. Daher ist es für Anfänger ziemlich schwierig, eine eindeutige Wahl zugunsten des einen oder anderen Modells zu treffen. Um die Auswahl zu erleichtern, müssen Sie sich mit der folgenden kurzen Tabelle 1 vertraut machen, die auf der Bewertung von Bimetallheizkörpern mit ungefähren Preisen in Russland basiert.
Tabelle 1. Durchschnittliche Kosten für Bimetall-Schnittbatterien nach Hersteller.
| Hersteller | Maße | Wärmekraft, W. | Durchschnittliche Kosten pro Abschnitt, Rubel |
|---|---|---|---|
| Rifar (Russland) | 575 x 95 x 80 | 185 | 900 |
| 570 x 100 x 80 | 204 | 780 | |
| 415 x 90 x 80 | 104 | 660 | |
| 261 x 100 x 80 | 104 | 650 | |
| LLC "LITIZ" (Ukraine) | 570 x 82 x 80 | 166 | 585 |
| 575 x 85 x 80 | 169 | 665 | |
| Grandini (Italien) | 432 x 80 x 82 | 130 | 565 |
| 580 x 80 x 80 | 167 | 698 | |
| Global Radiatori (Italien) | 415 x 81 x 80 | 120 | 1015 |
| 565 x 81 x 80 | 171 | 1030 | |
| Royal Thermo (Italien) | 564 x 80 x 80 | 168 | 700 |
| 560 x 80 x 80 | 167 | 690 | |
| Tenrad (Deutschland) | 563 x 80 x 96 | 190 | 665 |
| 563 x 75 x 75 | 142 | 599 | |
| 413 x 80 x 96 | 139 | 579 | |
| Gordi (China) | 425 x 80 x 85 | 140 | 270 |
| 280 x 80 x 96 | 112 | 249 | |
| 580 x 80 x 80 | 183 | 283 |
Bimetallheizkörper: Welche sind besser?
Liste der wichtigsten Hersteller von Bimetallbatterien:
- Rifar. Ein inländischer Hersteller, der vor relativ kurzer Zeit auf den Markt kam, sich aber bereits zu einem führenden Unternehmen auf dem Gebiet der Entwicklung von Heizsystemen entwickelt hat. Die gesamte Produktion basiert auf den italienischen Technologien des globalen Unternehmens unter Verwendung automatisierter Produktionslinien. Deshalb sind die Produkte im Vergleich zu ausländischen Produkten von höchster Qualität und niedrigsten Preisen.

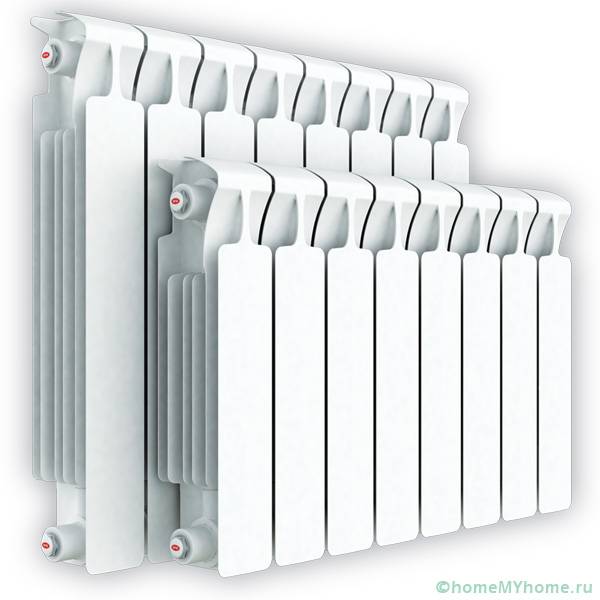

Rifar Produkte
- LLC "LITIZ". Vor über 20 Jahren in der Ukraine gegründet. Spezialisiert auf die Herstellung hochwertiger Aluminiumdruckgussheizkörper. Es verfügt über eigene Produktionswerkstätten und ausländische Geräte, mit denen hochwertige Produkte hergestellt werden können. Die Hauptlinie der Bimetallbatterien ist "Altermo", das sich durch die Verwendung moderner Originalentwicklungen beim Metallschweißen und Pulverlackieren auszeichnet.

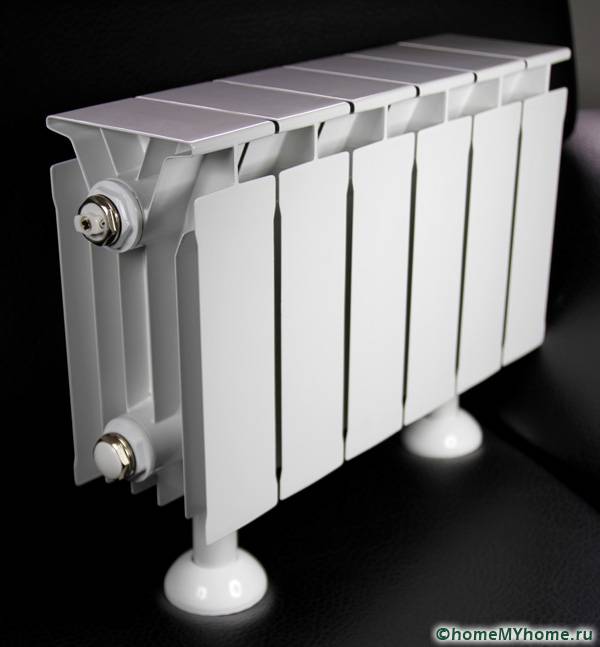

Kühler Altermo Rio 10 Abschnitte
- Grandini. Das Unternehmen ist spezialisiert auf die Herstellung von Heizsystemen für Wohn- und Industriegebäude. Es verwendet ein mehrstufiges Steuerungssystem für alle Produktionsstufen, sodass alle Produkte von außergewöhnlich hoher Qualität sind.

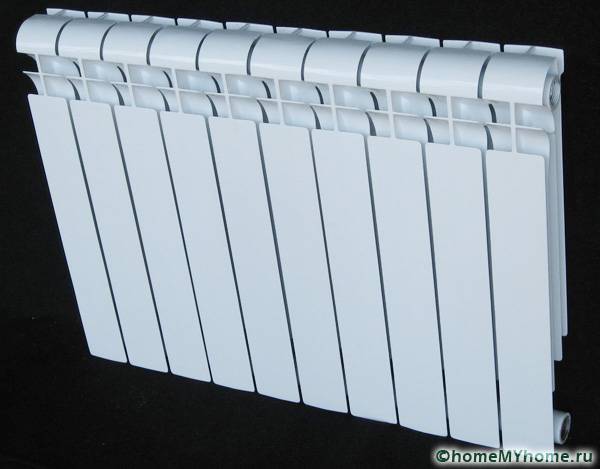

Grandini Produkte
- Global Radiatori. Das Unternehmen stellt seit 1971 Produkte für Heizsysteme her und ist weltweit bereits für seine einwandfreie Qualität und lange Garantie bekannt. Bimetallbatterien sind am besten für die Betriebsbedingungen im Haushalt geeignet, da sie erheblichen Druckabfällen und Spannungsspitzen im System standhalten, gegen Kühlmittel von geringer Qualität usw. beständig sind.
Globale Radiatori-Produkte
- königlich Thermo. Es ist seit über 50 Jahren auf dem Markt für Heizsysteme tätig und hat sich zu einer globalen Marke für die Herstellung von Bimetallheizkörpern entwickelt. Es unterscheidet sich von anderen Herstellern durch das Vorhandensein von Produktreihen mit originalen Diffusorformen und die Verwendung ausschließlich hochwertiger Komponenten sowie eigener Technologien.

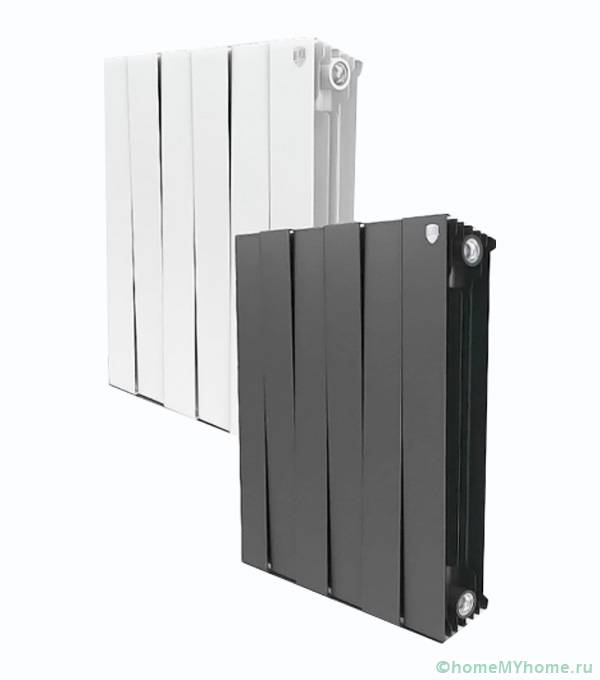

Royal Thermo Produkte
- Tenrad. Das Unternehmen wurde von praktischen Wissenschaftlern gegründet, die es geschafft haben, innovative Ideen in die Realität umzusetzen und eine erfolgreiche Produktion von Bimetallstrahlern zu schaffen. Sie ist dafür bekannt, ein Heizsystem für die Olympischen Spiele 2005 zu entwickeln. Die Produktionsbasis basiert auf modernen Geräten aus führenden Ländern wie Italien, Deutschland und Frankreich.
Tenrad Markenprodukt
- Gordi. Trotz der Tatsache, dass der Hersteller aus China stammt, verdient er das Vertrauen der Käufer, da seine Produkte von außergewöhnlich hoher Qualität sind. Batterien sind billig, verwenden aber gleichzeitig moderne Technologien, die den inländischen in keiner Weise unterlegen sind. Sie sind daher direkte Konkurrenten bekannter Marken.

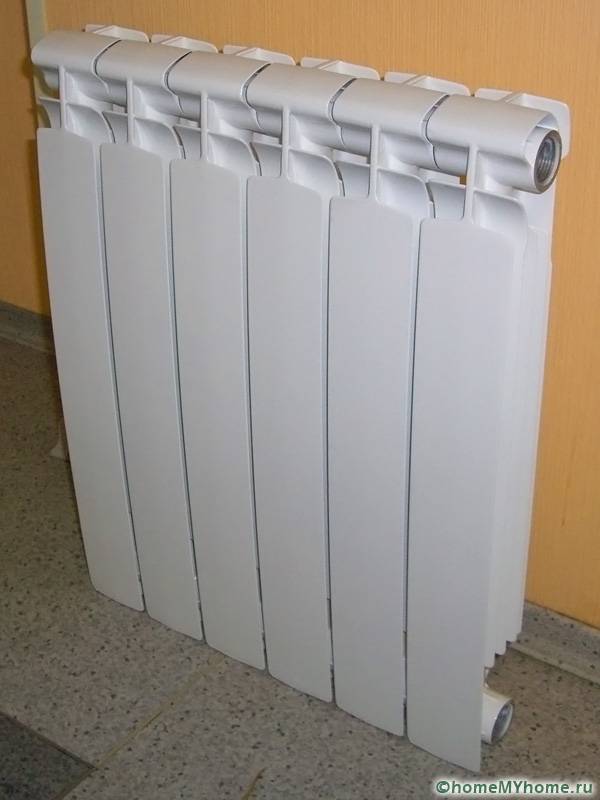

Gordi Modell
Basierend auf Tabelle 1 und Informationen zu Herstellern können Sie Bimetallheizkörper auswählen, die für technische Parameter geeignet sind, bestimmen, welcher von ihnen besser ist und welcher weggeworfen werden sollte.
Fazit
- Die Grundkonstruktionen von Bimetallbatterien werden beschrieben.
- Ein einfaches Schema zur Berechnung der erforderlichen Anzahl von Abschnitten wird vorgestellt.
- Die Vorteile einiger Markenhersteller sowie die Preise für die Hauptproduktlinien werden beschrieben.
