ÜBERDie Verbesserung des Territoriums ist in der Regel die Konstruktion verwandter Objekte zur Erholung und die Schaffung der Integrität des Landschaftsensembles mit dem Haus. Es geht um eine solche Struktur wie einen Do-it-yourself-Pavillon, dessen Zeichnungen und Abmessungen für den Standort individuell sind. Das Objekt ist multifunktional und einfach für selbständiges Arbeiten. Was und wie - zwei Fragen, die einer eingehenden Untersuchung bedürfen. Was werden wir tun!

Diy Pavillon Zeichnungen und Abmessungen

Rechteckiger Pavillonplan

Der Inhalt des Artikels

1 Arten von Pavillons aus verschiedenen Materialien - die Vor- und Nachteile der einzelnen
2 Video: Optionen und Arten von Pavillons für Sommerhäuser
3 Schritt-für-Schritt-Anleitung zur Herstellung eines hölzernen Pavillons
4 Video: Wie man mit eigenen Händen einen Pavillon baut

Arten von Pavillons aus verschiedenen Materialien - die Vor- und Nachteile der einzelnen

Traditionell erfolgt der Bau des Pavillons aus demselben Material, das für den Bau des Hauses festgelegt wurde. Holzschnittholz oder Holzplattformen erzeugen ein einziges Bild, mit dem der Stein harmoniert Backstein, geschmiedete oder profilierte Ecken sind in jedem Fall akzeptabel.

Pavillon und Blockhaus im gleichen Stil

Ziegelpavillon am Haus befestigt

Trotzdem hat jeder Baustoff Vor- und Nachteile, und es ist wichtig, diese vor Arbeitsbeginn im Detail zu betrachten:

Holz

Bei der Auswahl eines solchen Baumaterials sollte beachtet werden, dass es das kurzlebigste ist - Holz ist launisch, anfällig für Schrumpfung, Verfall und Risse. Es ist ein Genuss für Nagetiere und Parasiten.

Im Laufe der Zeit verrottet und zerstört das Holz

Gleichzeitig ist es billig und hat im Gegensatz zu Fabrikprodukten eine einzigartige Schönheit des Musters. Stelle sicher:

Geschnitzte sechseckige Laube aus Holz

Darüber hinaus ist es für unerfahrene Handwerker besser, es für die Arbeit zu wählen, da das Material für die Verarbeitung formbar ist und nur minimale Handhabungsfähigkeiten erfordert.

In Verbindung stehender Artikel:

Do-it-yourself-Pavillon aus Holz. Schritt-für-Schritt-Anleitungen und praktische Ratschläge zum Bau eines hölzernen Pavillons in einer separaten Veröffentlichung unseres Portals.

Metall

Der unbestreitbare Vorteil eines Pavillons aus Stahl - geschmiedete oder geformte Rohre - ist seine Festigkeit und Haltbarkeit. Solche Objekte sind mobil - sie werden an jeden geeigneten Ort übertragen.

Mobiler Pavillon aus Metall

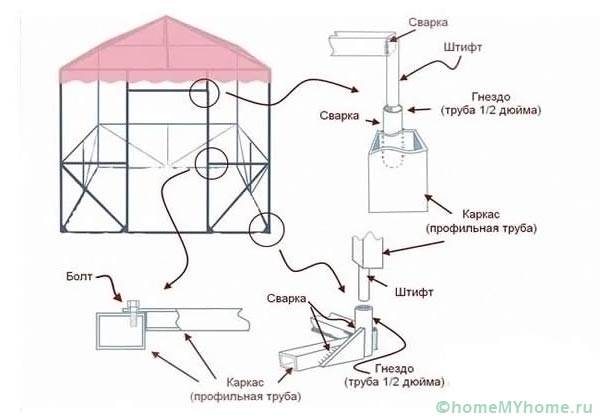

Bewundern Sie - schmiedeeiserner Pavillon rechteckige Do-it-yourself-Zeichnungen und Abmessungen von Profilrohren, die individuell sind:

Schmiedeeisen rechteckiger Pavillon

Es gibt jedoch auch Nachteile:

Selbst um einen Pavillon mit Ihren eigenen Händen zusammenzubauen, dessen Zeichnungen und Abmessungen des Diagramms einfach sind, benötigen Sie die Fähigkeit des Schweißens. Die Bolzenverbindung ist nicht sehr präsentabel;
Das Metall ist zwar weniger launisch, aber anfällig für Korrosion, weshalb eine regelmäßige Verhinderung in Form einer Beschichtung mit Schutzverbindungen erforderlich ist.
Geschmiedete Produkte sind teuer.

Die Fülle an Schweiß- und Schraubverbindungen macht einen Metallpavillon zu einem der am schwierigsten herzustellenden

Oft werden solche Produkte auf Bestellung für bestimmte Zeichnungen vorbereitet. In diesem Fall erhalten die Landbesitzer ein exklusives Modell, das den Geschmack der Eigentümer betont.

Kundenspezifisches geschmiedetes Pavillonprojekt

Backstein

Es besteht kein Zweifel an der Solidität des Objekts. Pavillons werden oft zu einer Erweiterung des Hauses: annektieren zu Veranda, Ort Ruhe am Bad.

Ziegelpavillon

Vorteile:

Nicht brennbares Material ermöglicht die Installation im Inneren Grill oder Ofen;
Die Unempfindlichkeit gegenüber Wetterfaktoren macht den Pavillon fast ewig;
Die geschlossene Version wird das ganze Jahr über betrieben.

Preisoption:

Zeichnung eines Backsteinpavillons mit Grill und Grill

Vor dem Bau eines Pavillons aus ZiegelEs ist wichtig, die Harmonie und Relevanz eines schweren Objekts neben dem Haus zu sehen - es kann nicht mehr übertragen werden. Der Preis für Backsteingebäude ist hoch.

In Verbindung stehender Artikel:

Pavillons mit Grill und Backofen. Alles über die Optionen für das Gerät des Ofens oder Grills im Pavillon und die Verwendungsmöglichkeiten in einer speziellen Publikation unseres Portals.

Kombinieren

Um Geld zu sparen, verwenden die Eigentümer häufig die von der Hauptkonstruktion übrig gebliebenen Materialien, um den Pavillon zu bauen, in dem Eisen, Holz und Ziegel kombiniert werden. Interessante Optionen stellen sich heraus:

Pavillon aus Stein, Holz und Metall

Kleiner Pavillon vom kombinierten Typ

Video: Optionen und Arten von Pavillons für Sommerhäuser

Schritt-für-Schritt-Anleitung zur Herstellung eines Holzpavillons

Projekt

Wenn wir das oben Gesagte analysieren, können wir zuversichtlich schließen, dass ein Holzpavillon zum Selbermachen für die Eigenproduktion ohne besondere Fähigkeiten geeignet ist. Die Zeichnungen und Abmessungen der Dachkuppel sind wie folgt:

Sechskantbasismarkierung

Die Position der Rahmenstreben ist entlang ihrer Extrempunkte ausgerichtet. Der Vorteil der sechseckigen Kuppel liegt in ihrem interessanten Aussehen, der besseren Wind- und Schneebeständigkeit.

Sechseckiges Pavillonprojekt

Materialien

Um eine Budgetoption herzustellen, benötigen Sie:

Rackstange 150 * 150 mm - 6 Stück, je 2 m;
Bindungs- und Sparrenträger für Dachelemente - 100 mm und 40 mm zum Drehen;
Dacheisen oder Schindeln;
Geschnitzte Schilde;
Kantenbrett;
Befestigungselemente - Schrauben, Bolzen;
Imprägnier- und Dekorationsmittel - Lacke, Flecken und andere.

Balken für den Rahmen

Das Werkzeug, das Sie benötigen, um die Arbeit auszuführen

Je nach Komplexität der Konstruktion sind zusätzlich ein Bewehrungsträger, Stahlecken, Holzstämme erforderlich. Als nächstes betrachten wir den Algorithmus zum Errichten eines sechseckigen Pavillons mit unseren eigenen Händen gemäß individuellen Größen und Zeichnungen.

Standortkennzeichnung und -vorbereitung

Markieren eines Standorts für einen sechseckigen Pavillon

Grasnarbe wird von der Bodenoberfläche entfernt und eingeebnet. Die Markierungen für die Gestelle werden mit Pfählen und einer Schnur durchgeführt. In einer sechseckigen Form sind die von der Schnur gebildeten Dreiecke gleich - siehe Zeichnung der Kuppel. Nachdem Sie die richtige Position sichergestellt haben, fahren Sie mit der nächsten Stufe fort.

Fundament und Installation von Racks

Einbau von Stützen in vorbereitete Gruben und Verfugung

Verschiedene Möglichkeiten zum Anbringen von Gestellen am Fundament

Verwenden Sie für Aussparungen unter dem Gestellrahmen eine Handbohrmaschine.Durch Drehen bis zu einer Tiefe von 0,7 m werden 6 identische Löcher erhalten. Die Enden der vorbereiteten Gestelle sind mit flüssigem Bitumen beschichtet oder mit Dachmaterial umwickelt, um Verfall zu verhindern. Das installierte Holz wird mit einem flüssigen Zementmörtel gegossen und ca. 1 Woche aushärten gelassen.

Installation einer Umreifungsstange

Rahmenumreifung

Bei der Stanzmethode wird die obere Umreifungsstange an der Pfote befestigt und dann die untere, um die Geschlechtsverzögerungen zu installieren. Die Knoten sind mit Stahlecken verstärkt. Wenn Sie selbstschneidende Schrauben verwenden, werden die Löcher mit kleinerem Durchmesser vorgebohrt und anschließend die Befestigungselemente eingeschraubt, da sonst die Stange reißt.

Das fertige Skelett des Pavillons

Aus Gründen der Zuverlässigkeit sollte in einem sechseckigen Pavillon mit eigenen Händen, dessen Zeichnungen und Abmessungen in einem eigenen Plan angegeben sind, eine durchschnittliche Umreifungsstange auf der halben Höhe des Objekts installiert sein. Es wird eine Anleitung für die Installation von geschnitzten Schilden sein.

Montage der Kuppel

Montage und Installation der Kuppel

Das Dach wird unten montiert und sofort komplett montiert. Dazu wird der Sparren im gewünschten Winkel geschnitten und an einer Stelle mit den Enden verbunden. Die anderen Enden passen in die Rillen an den Pfosten, der Rest befindet sich 30 bis 40 cm außerhalb des Pavillons, um bei Regen vor tropfender Feuchtigkeit zu schützen. Sie sind mit Schrauben verstärkt - das Dach erfordert Zuverlässigkeit. Untereinander werden die Sparren mit ihren eigenen Umreifungsbändern verstärkt. Es bleibt, die Kiste auf den Sektoren zu füllen und das Dach mit Ziegeln oder Ondulin zu bedecken.

Ondulindach

Installation von Boden und Armaturen

Verlegung des Bodens im Pavillon

In den vorgeschnittenen Rillen sind die Bodenstämme an der unteren Umreifungsstange verstärkt. Sie sollten nicht eng mit dem Boden interagieren, um Feuchtigkeit zu vermeiden. Als nächstes wird die Diele gelegt. Von außen werden geschnitzte Holzschilde verstärkt und innen entlang der Wände des Pavillons montiert Bänke, Soweit nicht anders angegeben ist.

Hilfreicher Tipp!Lassen Sie beim Verlegen der Diele einen Spalt zwischen benachbarten Brettern. Bei hoher Luftfeuchtigkeit quillt das Holz und der Boden kann quellen.

Schutz und Dekor

Imprägnierung von Holz mit einer Schutzmasse

Der fertige Pavillon wird mit einer Schleifscheibe oder Papier gereinigt und dann mit Verbindungen imprägniert, um das Eindringen von Feuchtigkeit und Schimmel und Verfall zu verhindern. Es bleibt, um Ihre eigene Idee zu schmücken. Es ist Geschmackssache - das Holzmuster selbst ist gut. Wenn jedoch Sekundärmaterialien für den Pavillon verwendet wurden, ist es sinnvoll, das gereinigte Holz zu lackieren oder das Muster mit Hilfe von Flecken freizulegen. Malen Sie im Extremfall in dunklen Edelfarben.

Komplexe Varianten werden auf Basis einfacher erstellt. Aus Gründen der Übersichtlichkeit wird dem Hausmeister eine detaillierte Videoanleitung für die Montage eines Sommerhauses angeboten, um zu helfen.
