Was sind die Metall-Crimpklemmen: der Unterschied zwischen Befestigungselementen und Reparatur

Stichworte:Wasserrohre

Eine Metallklemme als Befestigungselement oder Vorrichtung für Reparaturarbeiten hat in verschiedenen Bereichen menschlicher Tätigkeit breite Anwendung gefunden - von der Installation und Reparatur von Rohrleitungen für verschiedene Zwecke zur Verwendung in Haushaltsgeräte und Fahrzeuge verschiedener Typen. Nur wenige wissen, was Metall-Crimpklemmen sind und wie man sie richtig verwendet. Lassen Sie uns alle Punkte im Zusammenhang mit der Verwendung solcher Halterungen in der Überprüfung der Ausgabe homepro.techinfus.com/de/ genauer betrachten.

Verschiedene Produktmarken unterscheiden sich in geometrischen Abmessungen, Art der Befestigung und Design

Der Inhalt des Artikels

1 Was ist der Unterschied zwischen Befestigungsmodellen und Reparatur?
2 Metallstahlrohrschellen
- 2.1 Technische Hauptparameter und Herstellungsmaterial
- 2.2 Konstruktionsformen und Art der Fixierung
3 Arten von Crimp-Metallrohrschellen
4 Standard-Crimpgrößen
5 Merkmale von Crimpmodellen für Rohre mit großem Durchmesser
6 Reparaturklemmen für Rohrleitungen
7 Metallschlauchschellen
8 Video: Welche Klammern sind besser?

Was ist der Unterschied zwischen Befestigungsmodellen und Reparatur?

Von unserer Industrie hergestellte Klemmen werden entsprechend ihrem Zweck als Befestigung und Reparatur eingestuft, und der Name selbst definiert ihren Zweck, der ihr Hauptunterschied ist. Montagemodelle sind zur Befestigung ausgelegt Pipelines an einem bestimmten Ort für den weiteren Betrieb.

Ihre Hauptfunktionen sind:

Stärke und Zuverlässigkeit der Befestigung der zu montierenden Rohre;
einfache Installation und lange Lebensdauer;
Verhinderung der seitlichen Verschiebung des Rohrleitungssystems mit der Möglichkeit einer Längsbewegung während des Gebrauchs.

Verbindungselemente müssen eine zuverlässige Befestigung der Rohrleitungen an den Orten ihrer Verlegung gewährleisten

Reparaturklemmen werden verwendet, um Rohre zu reparieren, wenn es nicht möglich ist, den Schaden auf andere Weise zu reparieren, oder wenn dies schnell erfolgen sollte, ohne die Flüssigkeitszirkulation in der beschädigten Rohrleitung zu stoppen. Die Hauptanforderungen für Reparaturmodelle, die ihren Zweck bestimmen, sind:

Benutzerfreundlichkeit und die Fähigkeit, Installationsarbeiten schnell durchzuführen;
Zuverlässigkeit und lange Lebensdauer.

Mit Reparaturmodellen können Sie Rohre aus verschiedenen Materialien reparieren: Stahl und Kunststoff, Asbestzement oder Gusseisen für verschiedene Arten von Schäden: Fisteln und Brüche, Risse, mechanische Schäden und andere Fehlfunktionen.

Reparaturmodelle aus Edelstahl gewährleisten schnelle Reparaturarbeiten und beeinträchtigen nicht die visuelle Wahrnehmung des Raums, in dem sie installiert werden

Metallstahlrohrschellen

Befestigungsklammern bestehen aus verschiedenen Metallarten und unterscheiden sich in geometrischen Abmessungen, Design und Art der Befestigung.

Technische Hauptparameter und Herstellungsmaterial

Bei der Herstellung von Metallklammern wird Edelstahl oder Kohlenstoffstahl mit einer Schutzschicht gegen Korrosion (Zink oder anderes Material) verwendet. Die wichtigsten technischen Merkmale solcher Produkte sind:

Standardgröße, die den Durchmesser des zu befestigenden Rohrs bestimmt (gemessen in Zoll);
Dicke (gemessen in mm);
die Größe der Verbindungsmutter (falls vorhanden);
Arbeitsbelastung (gemessen in Kilonewton);
Bruchlast (gemessen in Kilonewton).

Strukturell können die Befestigungselemente gleichzeitig mit ihrer parallelen Verlegung eine unterschiedliche Anzahl von Rohren tragen

Konstruktionsformen und Art der Fixierung

Die Art der Fixierung am Produkt bestimmt die Art der Rohrleitung, auf der ein bestimmtes Modell verwendet werden kann, sowie den Zweck. Es gibt zwei Arten der Fixierung:

starr (bewegungslos) - an Stellen mit Biegungen und Abzweigungen in Wasserversorgungs- und Abwassersystemen durchgeführt werden;
schwimmend (beweglich) - Es wird in Heizungs- und Warmwasserversorgungsnetzen eingesetzt, in denen Längsverschiebungen von Rohren während des Betriebs möglich sind, was mit einer Änderung des Temperaturregimes der Systeme verbunden ist.

Von Natur aus (Form) gibt es folgende Metallbefestigungsklemmen:

Spaltring;
zwei halbe Ringe;
U-förmige Halterung.

Die U-förmige Halterung ist für jede Standardrohrgröße vorgesehen, sodass Sie das erforderliche Befestigungselement für Rohrleitungen mit unterschiedlichen Durchmessern auswählen können

Arten von Crimp-Metallrohrschellen

Die Art der gekräuselten Metallprodukte bestimmt deren Zweck und Konstruktionsmerkmale. Sie können wie folgt klassifiziert werden:

Spiral- - Um dies zu beheben, muss im Uhrzeigersinn oder gegen den Uhrzeigersinn gedreht werden, was bei Wasserversorgungsnetzen aus verstärkten Kunststoffrohren der Fall ist.
Kraftklemme - Dies ist ein Metallband, das mit einer Spannstruktur ausgestattet ist und zum Befestigen und Reparieren von Rohrleitungen mit verschiedenen geometrischen Formen (Kreis, Quadrat) und für verschiedene Zwecke verwendet werden kann.
verstärkte Befestigungselemente - Es wird für verschiedene Arten von Schläuchen und Schläuchen verwendet. Es ist ein Metallschloss, das mit einem Metallband verbunden ist.

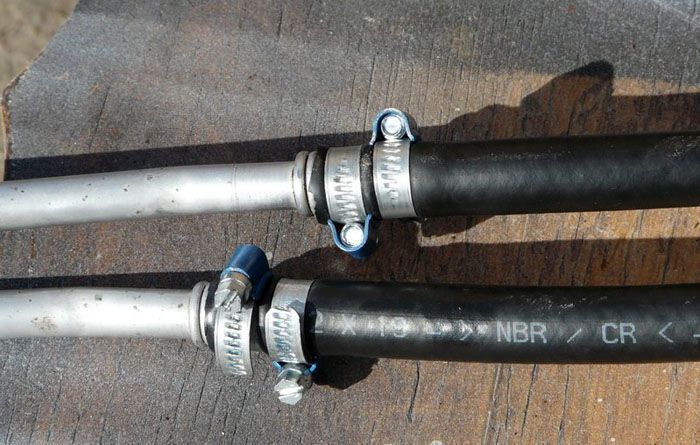

Klemmentyp "verstärkte Befestigungselemente"

Drahtmontage - in Form mehrerer Drahtringe hergestellt, die durch einen Mechanismus zum Festziehen verbunden sind;
Schneckenklemme - Dies ist ein Metallstreifen mit Schnitten (Schienen) auf seiner Oberfläche, der mit einer Schraube zum Festziehen des Streifens ausgestattet ist.

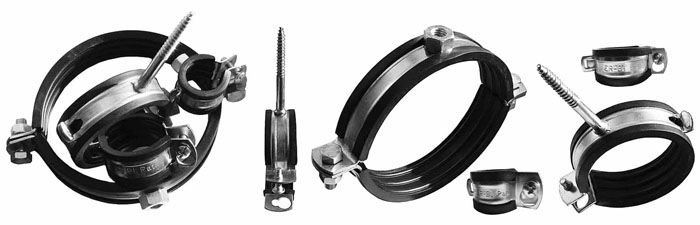

Rohrschelle - in Form von zwei Halbringen hergestellt, von denen einer mit einem Element zur Befestigung an Gebäudestrukturen und Schrauben zu deren Befestigung ausgestattet ist;
Federklemme - in Warmwassernetzen verwendet und Heizungist ein Metallstreifen mit aufgebrachten Löchern, der unter einem bestimmten Durchmesser verdrillt ist;
mit Gummidichtung - kann mit verschiedenen Arten von Klemmen ausgestattet werden, die oben beschrieben wurden und die Befestigungsfestigkeit und -festigkeit für Modelle bieten, die für Reparaturzwecke verwendet werden.

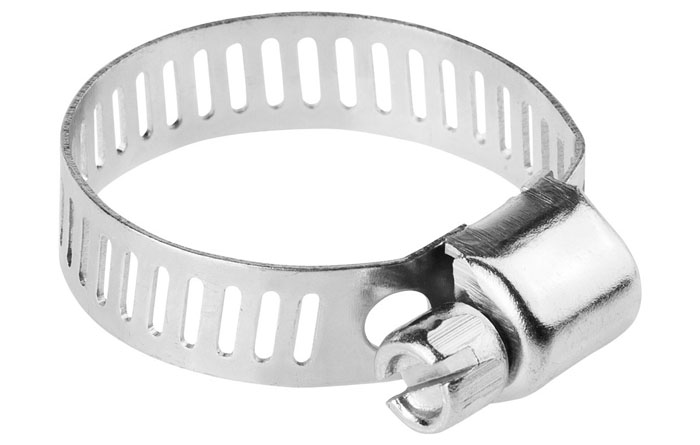

Schneckenklemme

Klemmen vom Typ "verstärkte Befestigung" werden aufgrund ihrer Konstruktion und des Funktionsprinzips des Befestigungselements auch als elektrische Scharniervorrichtungen bezeichnet.Schneckengetriebemodelle können als Bandmetallklemmen bezeichnet werden, was auch mit ihrer Konstruktion zusammenhängt. Drahtprodukte können als Spirale bezeichnet werden. Bei der Auswahl eines Modells müssen Sie sich daher an diesen Namen orientieren. Alle Arten von Klemmen können in einer verstärkten Ausführung hergestellt werden, die sich in den Abmessungen der verwendeten Materialien (Dicke und Durchmesser) sowie in der Ausführung der Anziehmechanismen ausdrückt.

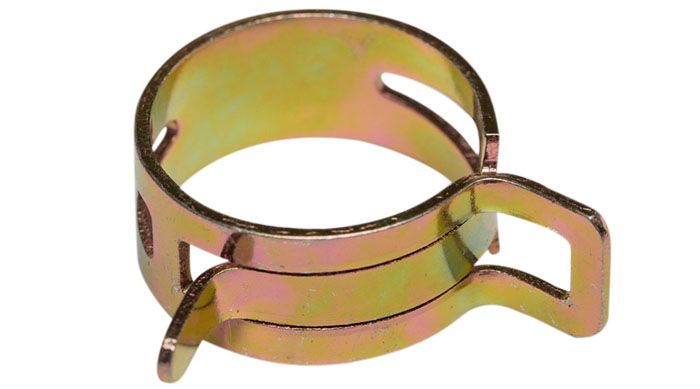

Federklemme, selbstspannend

Standard-Crimpgrößen

Die Standardgrößen der Klemmen sowie deren technische Anforderungen sind in GOST 28191-89 „Klemmen für Hülsen“ geregelt. Technische Bedingungen". Die Hauptabmessungen verschiedener Produkttypen sind in der folgenden Tabelle zusammengefasst:

Aussicht	Serie	Durchmesser, mm	Dicke, mm	Anzugsmoment / Arbeitslast, Nm / kN
Wurm	Einfach	8-16	0,4-0,8	2
		12-20	0,4-0,8	3
		16-160	0,5-1
		Über 160	0,5-1
	Schwer (verstärkt)	16-160 und höher	0,5-1	5
Draht	-	18-40	-	0,2
		40-60	-	0,3
		60-85	-	0,3
Rohr	-	11-36	1	1,4
		36-65	1,2	1,6
		80-116	1,5	2,4
		122-219	2	2,6

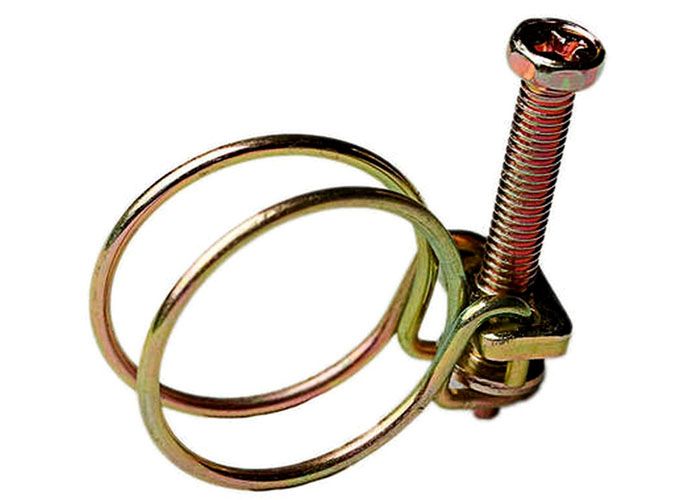

Drahtklemme

Merkmale von Crimpmodellen für Rohre mit großem Durchmesser

Eine Besonderheit von Crimpmodellen, auf die Sie bei der Auswahl von Rohren mit großem Durchmesser achten sollten, ist die Dicke des Bandes, bei dem es sich um einen Kragen handelt, der das Rohr während der Installation vor Beschädigungen schützt. Bei der Herstellung der Manschette wird Wellgummi verwendet, der nicht nur mögliche Schäden an den Rohrleitungen beim Festziehen der Klemmen verhindert, sondern auch dazu beiträgt, Vibrationen und Geräuschpegel während des Betriebs von Rohrleitungsnetzen zu reduzieren.

Reparaturklemmen für Rohrleitungen

Modelle, die für Reparaturarbeiten vorgesehen sind, werden nach Design und Material klassifiziert, aus dem sie hergestellt sind.

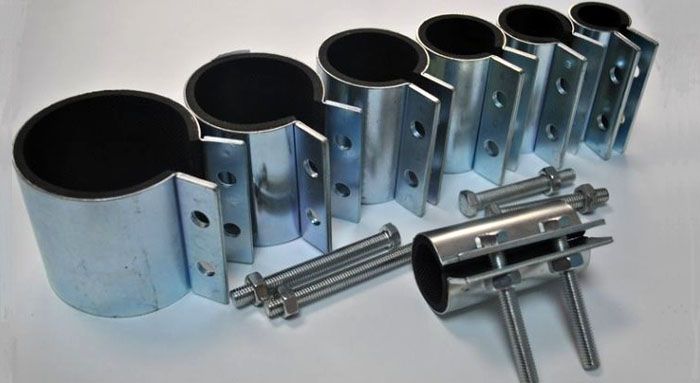

Modell des reversiblen Reparaturgeräts

Die wichtigsten technischen Indikatoren, die die Möglichkeit der Verwendung dieses Reparaturgeräts bestimmen, sind:

Arbeitsdurchmesser - Festlegen der Standardgröße des Rohrs, auf dem es verwendet werden kann;
Länge - bestimmt die Größe, auf die ein bestimmtes Modell des Geräts passen kann, und beseitigt die Fehlfunktion.

Das Hauptdokument zur Herstellung und Verwendung von Reparaturklemmen ist GOST 24137-80 „Einzelheiten zur Rohrleitungsbefestigung. Klemmen. Design und Abmessungen "sowie GOST 28191-89" Klemmen für Schläuche. Technische Bedingungen".

Einseitige Produkte für Rohre mit unterschiedlichen Durchmessern

Reparaturklemmen sind entsprechend der Klassifizierung unterteilt in:

Mit Absicht auf:

einseitig - sind ein U-förmiges Band mit Perforation im oberen Teil, mit dessen Hilfe die Klemme an der Rohrleitung befestigt wird;

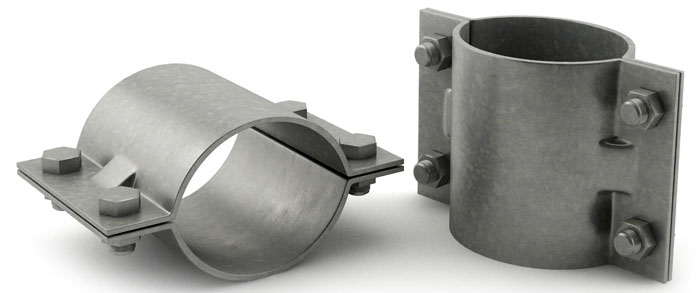

bilateral - in Form von zwei identischen Hälften in Form von Halbringen hergestellt, die mit Befestigungselementen mit dem Rohr verbunden sind;
Mehrkomponenten - bestehen aus mehreren Segmenten und werden bei Rohrleitungen mit großem Durchmesser verwendet.

Basierend auf Materialien zu:

Stahl - bestehen aus verschiedenen Stahlsorten (Kohlenstoff, Edelstahl, Legierung) und sind korrosionsbeständig und langlebig;
Gusseisen - bestehen aus Gusseisen, sind langlebig und langlebig.

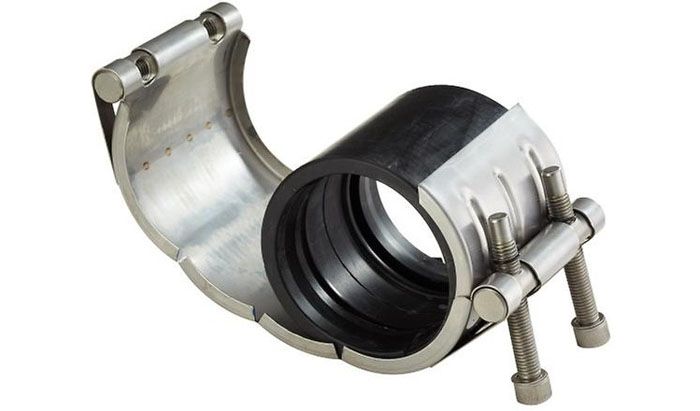

Installation eines doppelseitigen Reparaturprodukts auf einem Rohr mit großem Durchmesser

Darüber hinaus muss bei der Auswahl eines Reparaturmodells berücksichtigt werden, dass der Druck in Rohrleitungsnetzen von Haushalten 10 Atmosphären erreichen kann und die Temperatur des Kühlmittels 120 ° C betragen kann.

Metallschlauchschellen

Bei Verwendung von Schläuchen als Rohrleitungssystem werden Schneckenprodukte und Vorrichtungen vom Typ "verstärkte Befestigung", die oben beschrieben wurden, verwendet, um sie zu verbinden. Für Hochdruckschläuche ist die Serie "Verstärkte Verbindungselemente" die beste Wahl. Klemmen dieses Typs sind sowohl hinsichtlich ihrer Konstruktion als auch in Bezug auf die Kupplung der Elemente des Rohrsystems am langlebigsten.

Anschließen von Hochdruckschläuchen mit einem Schneckengetriebemodell

Verschiedene Arten von Klemmen werden von einer großen Anzahl inländischer Unternehmen hergestellt, die sich beide auf die Herstellung von Verbindungselementen und ähnlichen Strukturen spezialisiert haben und denen diese Produkte zugeordnet sind und aus Abfällen der Hauptproduktion hergestellt werden. Mit einer Vielzahl von Typen und Modellen, die für unterschiedliche Verwendungs- und Betriebsarten ausgelegt sind, können Sie das erforderliche Produkt auswählen und kaufen, das alle Anforderungen in einer bestimmten Preisklasse erfüllt.
