Warum ist ein Hydraulikspeicher für Wasserversorgungssysteme nützlich?
Fehler beim Betrieb der autonomen Kommunikation in einem Privathaus sind ein häufiges Phänomen, da Geräte mit einer begrenzten Last verwendet werden. In den meisten Fällen können Probleme durch Verwendung verschiedener Kompensationsmechanismen vermieden werden. Beispielsweise sorgt ein Hydraulikspeicher für Wasserversorgungssysteme für eine gleichmäßige Wasserversorgung und eine Flüssigkeitsversorgung für den Fall, dass die elektrische Pumpe ausgeschaltet wird, was die Lebensdauer der an das Ausrüstungssystem angeschlossenen Rohrleitung erhöht und das Problem von Wasserunterbrechungen beseitigt. Lassen Sie uns herausfinden, wie er es macht, ob es im Haus notwendig ist, wie man das richtige Modell auswählt und worauf man bei der Installation achten muss.
Das Volumen des Druckspeichers wird für das Gesamtvolumen des Wasserversorgungssystems ausgewählt
Der Inhalt des Artikels
Beschreibung des Geräts
Die Heizung in einem Privathaus ist ein geschlossenes System mit einer konstanten Menge Wasser. Beim Erhitzen dehnt es sich aus und drückt von innen auf Rohre, Schläuche, Hähne und Sicherungen der angeschlossenen Mechanismen. Eine leistungsstarke Pumpe oder großvolumiger Kessel im Wasserkreislauf nimmt auch beim Einschalten des Wassers ein hoher Druck an. Kontinuierliche starke Schwankungen können zu Rohrbrüchen und Geräteausfällen führen.
Bei einem Druckunterschied im Kessel und in den Rohren kann die Einbeziehung von Wasser einen starken Wasserschlag hervorrufen
Speicherfunktionen
- Ein zusätzlicher Wasserspeicher einer speziellen Ausführung setzt einen Überdruck voraus, wodurch das Risiko von Ausfällen aufgrund seines Auftretens ausgeschlossen wird.
- Verlängert die Lebensdauer von Rohren, Anschlüssen, Kesselwärmespeichern, Filtern, Waschmaschinen usw. durch Aufrechterhaltung eines konstanten Drucks.
- Reduziert die Anzahl der Pumpenstarts und -stopps und minimiert den Pumpenverschleiß.
- Der Akku fasst je nach Modell bis zu 300 Liter Wasser, das bei einem Stromausfall verwendet werden kann.
- Erhält eine gleichmäßige Förderhöhe während Spitzenlastzeiten und beim Starten und Stoppen der Pumpe.
Standardtankdruck bis 60 l ─ 1,5 bar, maximal zulässig für die meisten Modelle ─ 10 bar
Was ist die Struktur
Das Volumen des Ausgleichsbehälters ist teilweise mit Wasser und teilweise mit Luft gefüllt. Sie sind durch eine Gummimembran in Lebensmittelqualität getrennt, oder Wasser wird in einem Gummizylinder gesammelt. Wenn der Hahn geöffnet wird, gelangt Wasser in das System, das durch Druckluft verdrängt wird.
Automatisches Relais bestimmt den Abfall des Luftdrucks im Druckspeicher unter das eingestellte Minimum aufgrund der Entleerung des Tanks und gibt ein Signal zum Einschalten der Pumpe und zum Nachfüllen von Flüssigkeit. Wenn der anfängliche Luftkompressionswert erreicht ist, schaltet er ab. Bei leichtem Druckabfall startet die Pumpe nicht. Das heißt, eine geringe Wasseraufnahme führt nicht zum Start des gesamten Systems, sondern nur vom Akku aus. Dies reduziert den Verschleiß und den Stromverbrauch.
Eine nützliche Information! Wenn der Druck von 1,5 bar aufgrund seines großen Volumens und seiner Höhe, beispielsweise in einem 3-4-stöckigen Gebäude, für den normalen Betrieb des Systems nicht ausreicht, kann er mit einer herkömmlichen Fahrzeugpumpe durch das Steuerventil im oberen Teil des Tanks auf das erforderliche Niveau gepumpt werden.
Wir messen den Druck im Druckspeicher durch Anschließen des Manometers
Der Akku verfügt über Befestigungen, die der Art seiner Platzierung ─ auf dem Boden oder an der Wand entsprechen. Außen mit Korrosionsschutz-Epoxidfarbe oder einer anderen Schutzbeschichtung beschichtet. Betriebsparameter wie voreingestellter und maximaler Druck, zulässige Wassertemperatur, Durchmesser des Wassereinlasses sind an jedem Gerät angegeben. Diese Eigenschaften werden in Übereinstimmung mit dem Zweck der Batterie und den spezifischen Merkmalen des Wasserversorgungssystems des Kunden ausgewählt.
Beachten Sie! Die vom Hersteller angegebene Lebensdauer von Haushaltsgeräten beträgt durchschnittlich 7-10 Jahre. In der Praxis kommt es jedoch auf die Ausgangsbedingungen, die Verfügbarkeit von Ersatzteilen an und überschreitet in der Regel 7 Jahre nicht. Die einfachsten dauern 3-4 Jahre.
So wählen Sie einen Hydrauliktank für Wasserversorgungssysteme
Das Volumen der Haushaltsbatterien variiert zwischen 6 und 500 Litern, größere Geräte werden in Privathäusern praktisch nicht verwendet. Das Membranmaterial bestimmt, ob das Modell in einem Heizsystem oder nur in der Kaltwasserversorgung eingesetzt werden kann. Synthesekautschuk hält einem durchschnittlichen Temperaturbereich von -10 ° C bis + 100 ° C und Naturkautschuk bis + 50 ° C stand.
Modelle und Preise
- Panzer ohne Befestigungselemente. Kleine Geräte mit einem Volumen von 5 bis 24 Litern werden vertikal direkt am Rohr installiert. Für die Zuverlässigkeit können Sie eine spezielle Halterung verwenden, die aus einer Wandhalterung und einem Ring besteht, der an der Batterie getragen wird.

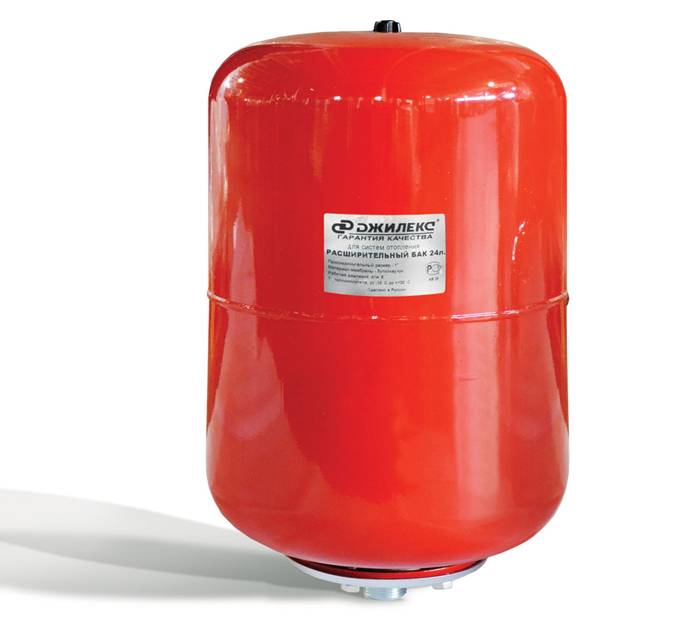

Ausdehnungsgefäße für das Heizsystem sind hauptsächlich rot und für die Wasserversorgung blau lackiert
- Tanks mit Universalbefestigungen... Hydraulikspeicher für Wasserversorgungssysteme bis 50 Liter werden häufig mit einem Mechanismus hergestellt, der sowohl für die horizontale als auch für die vertikale Installation geeignet ist. Wird auf den Boden gestellt, wenn das Gerät aus ergonomischen oder technischen Gründen nicht an der Wand befestigt werden kann.
Eine flache Plattform am Druckspeicher dient zum Einbau einer Pumpe und hilft, die Position des Hydraulikaggregats zu optimieren
- Panzer mit Beinen. Geräte ab 80 Litern sind beim Befüllen zu schwer und werden nur auf dem Boden installiert. In der Regel haben sie drei stabile Anschläge. Erhältlich mit Metall- oder Kunststoffanschlussflansch unten.
Der Speicherkörper besteht aus Stahl, manchmal aus Edelstahl - sie sind teurer
Unabhängig von der Installationsmethode sind die Ausdehnungsgefäße mit einem Nippel ausgestattet, der nicht nur zum Pumpen und Erhöhen des Drucks dient, sondern auch zum Ablassen von überschüssiger Luft, die mit Wasser in das Innere gelangt und den Betrieb des Geräts aus dem Gleichgewicht bringt. Das Vorhandensein einer austauschbaren Membran, die am schnellsten zerfällt, verlängert die Lebensdauer des Produkts.
Geräte ohne austauschbaren Zylinder sind billiger, aber für geringe Lasten und kurzfristigen Betrieb ausgelegt
Die Preise für Hydroakkumulatoren für die Wasserversorgung beginnen bei durchschnittlich 700 Rubel. für 8 Liter und erreichen 25'000 Rubel. für 500 Liter. Beliebte Marken sind Russian Gileks, Wester und Uni─Fitt, Reflex und Zilmet deutscher Produktion. Europäische Produkte sind 10-15% teurer. Für russische Verhältnisse sind sie nicht immer die beste Wahl.
In Verbindung stehender Artikel:
Druckschalter für den Druckspeicher. Eine kompetente Installation und Einstellung des Druckschalters für den Druckspeicher kann die negativen Auswirkungen auf das Gerät verringern. Und dank unserer Schritt-für-Schritt-Anleitung kann jeder damit umgehen.
Auswahlfaktoren
- Das Volumen des Wasserversorgungssystems. Die minimale Speichergröße beträgt 10% der gesamten Flüssigkeit in den Rohren. Wenn das System beispielsweise 220 bis 230 Liter hat, kann der Tank 20 bis 30 Liter groß sein. Zum Heizen mit einem Festbrennstoffkessel müssen Sie einen 2-mal größeren Tank nehmen, da sich das Wasser schnell erwärmt, der Druck stark ansteigt und zusätzliches Volumen erforderlich ist, um die Ausdehnung des Kühlmittels auszugleichen.
Ein Gas-, Diesel- oder Elektrokessel erwärmt das Wasser reibungslos und benötigt keinen so großen Expander wie ein Gas
- Pumpeneigenschaften. Je höher das Pumpvolumen pro Minute ist, desto größer ist die Batterie. Da der Hydrauliktank nur zu 35-65% mit Wasser gefüllt ist, kann seine Größe, das 2-2,5-fache der Pumpenkapazität, bedingt als notwendig angesehen werden. Wenn Sie beispielsweise 30 l / min abpumpen, wird empfohlen, einen Expander ab 60 l zu kaufen.
- Maximaler einmaliger Wasserverbrauch. Die Verwendung eines Hydrospeichers für die Kaltwasserversorgung sorgt für eine gleichmäßige Förderhöhe, wenn seine Verdrängung das Zweifache der maximalen Wasseraufnahme beträgt.
- Werden in den Heizungsrohren Frostschutzmittel oder andere synthetische Substanzen verwendet? Beim Erhitzen dehnen sie sich stärker aus als Wasser, sodass der Ausdehnungsgefäß nicht 10%, sondern mindestens 15% des Gesamtvolumens des Systems betragen sollte.
Eine nützliche Information! Je größer der Hubraum der Batterie ist, desto seltener schaltet sich die Pumpe ein und aus. Um die Lebensdauer der Geräte zu verlängern, ist es sinnvoll, wenn möglich nicht den minimal erforderlichen Hydrauliktank, sondern einen größeren zu kaufen.
In Verbindung stehender Artikel:
Wasserdruckschalter für die Pumpe einstellen... Eine praktische Anleitung zur korrekten Einstellung des Druckschalters für die Pumpe mit Foto- und Videobeispielen in einer Sonderpublikation.
Installation und Betrieb eines Hydraulikspeichers für Wasserversorgungssysteme
Die Vorarbeiten bestehen darin, einen Installationsort auszuwählen und das gesamte System zu spülen, um Luftkapseln zu entfernen. Der Ausgleichsbehälter wird in einem warmen Raum auf einer ebenen Fläche so nahe wie möglich an der Pumpe montiert. Geräte, die beide Geräte kombinieren, sind ebenfalls erhältlich. Der Standort sollte einen ungehinderten Betrieb ermöglichen: Druck prüfen, Membran wechseln, Luft entlüften oder pumpen.
Die integrierte Pumpstation beseitigt das Problem der gegenseitigen Einstellung der Geräte
So schließen Sie einen Hydraulikspeicher an eine Pumpstation und an Rohre an
- Überprüfen Sie den Anfangsdruck im Tank, entlüften Sie ihn oder füllen Sie ihn gegebenenfalls nach.
Es werden Geräte mit eingebautem Manometer verkauft, der Rest wird über eine Spule angeschlossen
- Verbinden Sie den 5-poligen Stecker mit der Batterie. Bei der Platzierung an einer Wand werden dazu Rohrabschnitte in einem Winkel von 45 ° und Eckelemente verwendet, so dass der Behälter ausreichend weit von der Wand entfernt ist.
Beim Anschließen können Sie einen flexiblen Schlauch verwenden, die Rohre sind jedoch zuverlässiger

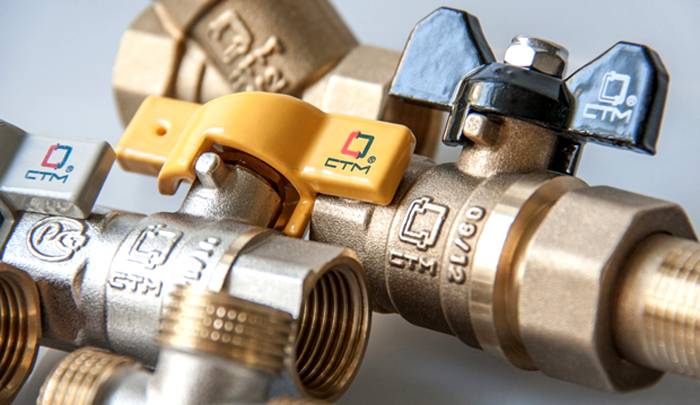

- Installieren Sie zusätzlich einen Kugelhahn, um das Wasser abzusperren, falls der Tank, die Membran oder Undichtigkeiten ausgetauscht werden.
Nach dem Einbau wird empfohlen, den Ventilgriff zu entfernen, um ein versehentliches Schließen zu verhindern.
- Schließen Sie das automatische Relais, die Pumpe, das Auslassrohr und das Manometer an die Armatur an.
Bei Bedarf zusätzlich 1-2 Grobfilter eingebaut
Verbinden Sie die Nähte durch Schweißen oder Klemmringverschraubungen (je nach Rohrleitungsmaterial) und Dichtung.
- Starten Sie das System und prüfen Sie es sorgfältig auf Undichtigkeiten.
Die Rohrleitungen sind an einer Wand montiert
Eine nützliche Information! Um zu verstehen, welcher Druck zum Zeitpunkt der Installation im Druckspeicher sein sollte, müssen die Pumpeneigenschaften überprüft werden. ─ Der Expander muss eine Mindestanzahl von bar bereitstellen, damit das automatische Schaltrelais funktioniert.
Wenn die Wasserversorgung unterbrochen ist, entspricht die während der Installation eingestellte Luftkompressionskraft nicht der Größe des Systems. Der neue Indikator wird als Abstand zwischen dem Tank und dem höchsten Punkt der Rohrleitung in Metern berechnet, addieren Sie 6, geteilt durch 10. Die resultierende Zahl ist die erforderliche Anzahl von Balken. Um einen gleichmäßigen Luftdruck im Ausgleichsbehälter aufrechtzuerhalten, wird empfohlen, ihn mindestens alle 2-3 Monate zu messen.
Ein Hydraulikspeicher für Wasserversorgungssysteme ist kein unbedingt erforderliches Element im Haus, aber seine Anwesenheit garantiert die Einhaltung moderner Standards. Vorteile im Gesicht:
- gleichmäßiger Wasserdruck;
- lange Lebensdauer der Pumpausrüstung;
- Beseitigung des Risikos von Rohrbrüchen und Undichtigkeiten;
- Lagerbestand für unvorhergesehene Fälle;
- kleiner Preis und einfache Installation.
Video: Wasserversorgung und Hydraulikspeicher in einem Privathaus
