So stellen Sie einen Metalldetektor mit Ihren eigenen Händen her: detaillierte Anweisungen und Diagramme

Sie werden einfach nicht glauben, wie viele Schätze buchstäblich unter unseren Füßen liegen. Es ist klar, dass wir nicht einmal den Verdacht haben, dass ein Schatz vorhanden ist, bis er mit einem Quietschen im Metalldetektor reagiert. Ohne dieses Tool können sich Archäologen, Prospektoren, Suchmaschinen und Bauherren keine Arbeit vorstellen. Ein professionelles Werkzeug ist teuer. Wenn die Schatzsuche für Sie ein Hobby ist, werden Sie sicherlich darüber nachdenken, wie Sie einen Metalldetektor mit Ihren eigenen Händen herstellen können. Heute lädt Sie die Redaktion von homepro.techinfus.com/de/ ein, einige Life-Hacks, Arbeitsdiagramme und bewährte Anweisungen zur Herstellung dieses Geräts zu studieren. Es ist nicht so schwierig, wie es sich anhört, und selbst wenn Sie ein Anfänger-Funkamateur sind, können Sie die Aufgabe mühelos erledigen.

Die Schatzsuche ist ein aufregendes Hobby, das nicht nur Kenntnisse auf dem Gebiet der Geschichte, sondern auch in Technologie und Elektronik erfordert

Wie ein Metalldetektor funktioniert und wie er funktioniert

Das Funktionsprinzip des Geräts basiert auf den Gesetzen der Physik, sodass Sie Objekte aus der Ferne erkennen können. Aktion ist gerichtet und begrenzt. Je teurer ein Metalldetektor ist, desto größer ist der Betriebsradius und die Empfindlichkeit des Detektors. Komplexe Modelle haben eine Metallerkennungsfunktion. Jede Metallart interagiert auf ihre Weise mit der Frequenz der Suchschleife, und das Gerät vergleicht die Reaktion mit einem Standard und zeigt Informationen für den Bediener auf dem Display an oder gibt ein Tonsignal aus.

In einem anderen populären Design analysiert das Instrument die Phasenverschiebung in den Sende- und Empfangsspulen. Wenn sich im Abdeckungsbereich des Detektors keine Metalle befinden, sendet die Spule ein Signal mit niedriger Amplitude. Wenn Sie sich dem Suchobjekt nähern, nimmt die Amplitude zu. So können Sie zwischen Nichteisen- und Eisenmetallen unterscheiden und Hohlräume im Boden erkennen. Die Vorrichtung des Metalldetektors ist in der folgenden Abbildung dargestellt.

Metalldetektorschaltung mit unterschiedlichen Funktionsprinzipien

Parameter von Metalldetektoren je nach Verwendungszweck und technischem Gerät

Metalldetektoren für Bastler sind die einfachsten Geräte des dynamischen Typs. Der Suchkopf des Gerätes muss sich ständig bewegen, nur so kann das gewünschte Signal erscheinen. Wenn Sie aufhören, sich zu bewegen, verschwindet das Signal. Solche einfachen Detektoren sind insofern praktisch, als sie keine komplexen Einstellungen erfordern und es ermöglichen, mittlere Gründe auszuschließen. Zu den Mängeln zählen die schwache Empfindlichkeit und die häufigen Fehlalarme in schwierigen Bereichen.

Die Abtastgeschwindigkeit des Geräts beträgt etwa 30 Zentimeter pro Sekunde

Geräte mit mittlerer Reichweite haben die beste Empfindlichkeit. In der Werkskonfiguration verfügt dieses Gerät über mehrere Suchköpfe unterschiedlicher Größe. Zum Einrichten des Detektors sind bestimmte Fähigkeiten erforderlich. Metalldetektoren im mittleren Bereich können Metalle erkennen.

Computergestützte Geräte sind bereits ein professionelles Instrument mit LCD-Bildschirm und Zeigeranzeige. Der Speicher seines Prozessors ist mit Programmen geladen, die das Signal erkennen und unterscheiden können, wobei jedes erkannte Objekt klassifiziert wird. Profis programmieren Geräte unabhängig für Suchbedingungen und eliminieren so unerwünschte Antworten.

Goldsuchwerkzeuge funktionieren nicht nur mit Münzen und Schmuck im Boden, sondern auch mit einheimischem Metall. Es ist nicht geeignet, um kleine Partikel wie Sand zu finden. Er erkennt sie nicht, besonders wenn der Boden eine hohe Mineralisierung aufweist.

Ansonsten sind diese Metalldetektoren sehr empfindlich und eignen sich hervorragend, wenn Sie beispielsweise im Sand des Strandes nach Goldschmuck suchen.

Tiefendetektoren werden geschärft, um nach Objekten in beeindruckender Tiefe zu suchen. Sie können Metall in einer Tiefe von bis zu 6 Metern erkennen, während andere Modelle nur bis zu 3 Meter "durchbohren". Solche Geräte erkennen Hohlräume und andere interne Bodenanomalien. Tiefendetektoren arbeiten an zwei Spulen, eine ist parallel zur Bodenoberfläche, die andere ist senkrecht.

Stationäre Detektoren sind Rahmen, die an besonders wichtigen Schutzobjekten installiert sind. Sie berechnen alle Metallgegenstände in Taschen und Taschen von Personen, die die Rennstrecke passieren.

Welche Arten von Metalldetektoren können Sie zu Hause mit Ihren eigenen Händen herstellen?

Detektoren werden nach dem Prinzip der Erfassung des gewünschten Objekts in 5 Haupttypen unterteilt.

Lassen Sie uns überlegen, welche der Metalldetektoren für die Herstellung mit eigenen Händen zu Hause geeignet sind:

Und nun genauer, wie Sie am Beispiel des Piraten-Designs einen einfachen Metalldetektor mit Ihren eigenen Händen herstellen können.

Selbst gemachter Metalldetektor "Pirat": Diagramm und detaillierte Montagebeschreibung

Wenn Sie nur darüber nachdenken, wie Sie einen hausgemachten Metalldetektor herstellen können, versuchen Sie nicht, komplexe Modelle in Angriff zu nehmen. Beginnen Sie mit einem einfachen, aber effektiven Piraten. Der Name wurde vom Autor eines hausgemachten Produkts aus einer Kombination von Pi (Impuls) und Ra-t (Radioskop) erfunden. Der Name blieb erhalten, und das einfache und verständliche Montageschema war so beliebt, dass "Pirate" zu einem der beliebtesten hausgemachten Produkte in diesem Bereich wurde. Derzeit gibt es bereits 4 Modifikationen des Piratenschemas. Der Metalldetektor wird einfach von Hand zusammengebaut, ohne dass spezielle Werkzeuge verwendet werden müssen.

Der einzige Nachteil dieser Vorrichtung besteht darin, dass es kein Schema zum Arbeiten mit Metallunterscheidung in einem handgefertigten Metalldetektor gibt. Für einen unerfahrenen Schatzsucher ist dies jedoch irrelevant.

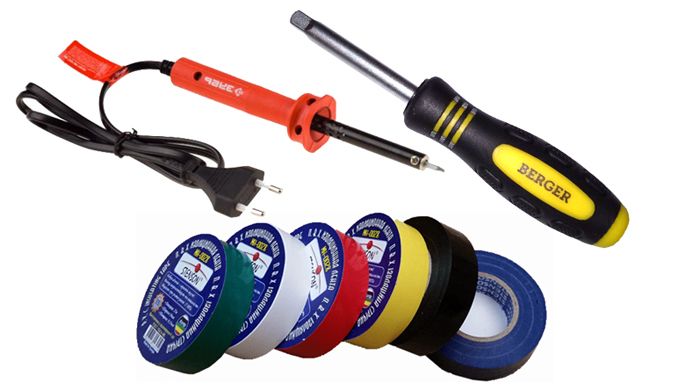

Zusätzlich zu den für die Montage erforderlichen Teilen benötigen Sie zum Arbeiten einen Lötkolben, einen Schraubendreher und ein Isolierband.

Teile zur Montage eines Metalldetektors

Um das Gerät herzustellen, müssen Sie Folgendes kaufen:

Besorgen Sie sich zusätzlich zu den aufgeführten Details die Kopfhörer des Players

Sie benötigen außerdem ein Kunststoffrohr für die Stange, 9-V-Batterien oder Akkumulatoren sowie einen PEV-Draht mit einem Durchmesser von 0,8 mm.

DIY Metalldetektorschaltungen

Das einfachste Piratenschema sieht so aus.

Die Platine kann im Falle eines Taschenempfängers oder einer beliebigen Plastikbox von geeigneter Größe platziert werden, auch einfache Anschlusskästen aus dem Arsenal des Elektrikers sind geeignet.

Wenn Sie Ihre Experimente fortsetzen möchten, finden Sie hier ein Diagramm zur Herstellung eines Metalldetektors auf Goldbasis.

Schema des Metalldetektors "Terminator 4" mit erhöhter Empfindlichkeit

Wenn Sie die Schaltung richtig zusammengebaut haben, funktioniert das Gerät ordnungsgemäß. Mögliche Probleme mit der Mikroschaltung.

So montieren Sie eine Leiterplatte eines Metalldetektors mit Ihren eigenen Händen

Das PCB-Layout des Metalldetektors ist ziemlich einfach. Es kann bedingt in mehrere Blöcke unterteilt werden:

So sieht es aus.

Der Impulsgenerator ist am Timer NE555 montiert. Durch die Auswahl von C1 und 2 sowie R2 und 3 wird die Frequenz eingestellt. Die als Ergebnis des Abtastens erhaltenen Impulse werden an den Transistor T1 übertragen und übertragen das Signal an den Transistor T2. Die Verstärkung der Audiofrequenz erfolgt am BC547-Transistor zum Kollektor, und Kopfhörer sind angeschlossen.

Wie man mit eigenen Händen eine Spule für einen Metalldetektor herstellt

Die Spule ist ein wichtiger Bestandteil des Geräts. Es kann aus Kupferdraht oder Twisted Pair hergestellt werden. Weitere Details in unserer Meisterklasse.

Kupferdrahtspule

Illustration	Aktionsbeschreibung
	Für die Spule ist Kupferdraht mit einem Durchmesser von 0,5 mm geeignet.
	Bereiten Sie zum Wickeln eine solche Platte mit Führungen vor. Der Abstand zwischen den Führungen sollte dem Durchmesser der Basis entsprechen, auf der Sie die Spule montieren.
	Wickeln Sie den Draht 20 bis 30 Umdrehungen um den Umfang der Befestigungselemente.
	Sichern Sie die Wicklung an mehreren Stellen mit Klebeband.
	Entfernen Sie die Verpackung von der Basis und formen Sie sie rund.
	Finden Sie eine Basis, die ihre Form behält. Dies kann ein Plastikeimerdeckel oder ein hölzerner Bastelrahmen sein.
	Schließen Sie den Stromkreis an das Gerät an und testen Sie dessen Funktion.
	Die zusammengebaute Drahtspule kann so aussehen.
	Führen Sie Metallgegenstände in unterschiedlichen Höhen über die Spule, um den Betrieb des Geräts zu testen.

Twisted Pair Spule

Illustration	Aktionsbeschreibung
	Rollen Sie den Draht in zwei Spulen, wie auf dem Foto gezeigt, und lassen Sie zwei Enden von jeweils etwa 10 Zentimetern übrig.
	Ziehen Sie die Wicklung ab und geben Sie die Drähte für den Anschluss frei.
	Schließen Sie die Drähte wie in der Abbildung gezeigt an.
	Löten Sie für einen besseren Kontakt die Enden der Drähte.
	Testen Sie die Spule auf die gleiche Weise wie für die Kupferdrahtspule.

Detaillierte Anweisungen zum Einrichten eines DIY-Metalldetektors "Pirate"

Für die Endmontage des Instruments benötigen Sie ein Kunststoffrohr. Das Montageplan ist einfach. Die Detektorempfindlichkeit wird mit Potentiometern eingestellt. Lassen Sie die Münze aus einer Entfernung von 30 Zentimetern erkennen. Er "hört" große Metallablagerungen in anderthalb Metern. "Pirat" erkennt keine Nichteisenmetalle unter Ihnen oder schwarz, also müssen Sie hier nur graben, und es ist möglich, dass Sie auf einen alten Trog stoßen und nicht auf einen begehrten Schatz. In diesem Fall können Sie jedoch nicht die Qualität, sondern die Quantität berücksichtigen, da jedes Metall an ein Recyclingzentrum übergeben werden kann.

Es ist möglich, dass Sie Glück haben und alle Ihre Bemühungen nicht umsonst sind

Wie wird der "Pirat" im nächsten Video aussehen? Es bleibt nur zu beachten, dass ein Baukasten zur Herstellung dieses Gerätes im Internet gekauft werden kann. Übrigens enthält es detaillierte Anweisungen, wie Sie einen Metalldetektor mithilfe der Kit-Teile selbst zu Hause herstellen können.

Ist es möglich, einen Unterwassermetalldetektor mit eigenen Händen herzustellen?

Unterwasserschätze zu finden ist eine aufregende Erfahrung. Die Chancen, etwas Wertvolles zu finden, sind nicht zu gering, insbesondere wenn Sie eine Vorstellung davon haben, wo Sie suchen müssen. Der "Pirat", über den wir gesprochen haben, kann Unterwassersuchen durchführen. Es muss nur geringfügig modifiziert werden, um eine gute Isolierung gegen Feuchtigkeit zu gewährleisten und die Tonsignalisierung durch eine LED zu ersetzen. Wie es in diesem Video funktionieren wird.

Do-it-yourself-Metalldetektor "Terminator 3": ein detailliertes Diagramm und eine Videoanleitung für die Montage

Eine weitere Modifikation des hausgemachten Metalldetektors ist der Terminator. Selbstgemachte Geräte verbessern das Gerät ständig, und jetzt ist die dritte Version des Geräts beliebt, die nach dem Prinzip des Induktionsgleichgewichts arbeitet.

Terminator 3 schematisch

Wir bieten Ihnen die detaillierteste Beschreibung der Montage eines solchen Geräts vom Handwerker Viktor Goncharov.

Wie man einen Metalldetektor mit eigenen Händen mit Metallunterscheidung herstellt

Die Diskriminierung von Metallen ist die Fähigkeit eines Instruments, zwischen erkanntem Material zu unterscheiden und es zu klassifizieren. Die Diskriminierung basiert auf der unterschiedlichen elektrischen Leitfähigkeit von Metallen. Der Detektorprozessor analysiert die Phasenverschiebung zwischen den Signalen der beiden Spulen und unterscheidet nicht nur Nichteisenmetalle von Schwarz, sondern kann auch erkennen, ob es sich um Kupfer, Gold oder Silber handelt. Der einfachste Unterscheidungsprozess ist in Impulsvorrichtungen implementiert. Sie sind in der Lage, Nichteisenmetalle von Eisenmetallen zu finden und zu unterscheiden.

Professionelle Modelle sind mit programmierbaren "Gehirnen" ausgestattet, die nur auf dem gewünschten Objekt ein Signal geben können, ohne den Bediener von anderen Funden abzulenken

Detaillierte Informationen zum Zusammenbau eines solchen Detektors finden Sie im Video.

Merkmale von Tiefmetalldetektoren

Ein Tiefenmetalldetektor ist attraktiv, weil er Objekte erkennen kann, bei denen andere Geräte machtlos sind. Ein guter selbstgebauter Tiefenmetalldetektor hat eine Tiefe von 6 Metern und wird nicht durch Wurzeln, Hohlräume oder andere Hindernisse behindert. Eine Einschränkung: Mit seiner Hilfe können Sie nur große Objekte erkennen, und das ist verständlich, da Sie für ein paar Münzen kein sechs Meter langes Loch graben werden.

Und wieder kehren wir alle zum gleichen universellen Modell des Piratendetektors zurück. Es stellt sich heraus, dass es möglich ist, ein tiefes Instrument auf seiner Basis herzustellen, und es ist überhaupt nicht schwierig. Der Änderungsprozess wird in diesem Video beschrieben.

Wie Sie sehen, ist nichts unmöglich! Wenn Sie eine Sicherung haben, versuchen Sie es und experimentieren Sie. Vielleicht finden Sie irgendwo unzählige Schätze, die Ihr Leben radikal verändern können. Wenn Sie Erfahrung in der Montage und Verwendung eines solchen Geräts haben, teilen Sie es in den Kommentaren mit. Wir sind Ihnen sehr dankbar!
