Auswahl und korrekte Verwendung eines Stromzählers, der Messwerte überträgt

Stichworte:Beleuchtung

Diese Geräte werden in privaten und gewerblichen Einrichtungen installiert, um die Stromverbrauchssteuerung, die Fernsteuerung der Stromversorgung und andere Funktionen zu vereinfachen. In einigen Betriebsarten kann der Benutzer die Betriebskosten senken. Wie Sie diese Vorteile nutzen können, erfahren Sie weiter unten. Außerdem gibt es Informationen über die richtige Wahl eines Stromzählers, der Messwerte überträgt, unter Berücksichtigung der aktuellen Marktangebote.

Die korrekte Anwendung moderner Steuerungs- und Buchhaltungstools hilft, Energie, Zeit und Geld zu sparen

Der Inhalt des Artikels

1 Messwerte für Stromzähler: Grundlegende Definitionen
- 1.1 Die Funktionalität von Strommessgeräten mit Fernablesung
- 1.2 Vor- und Nachteile der automatischen Zählerdatenübertragung
2 Stromzähler mit automatischer Datenübertragung
3 Verschiedene automatisierte Geräte und Strommesssysteme
4 Spezielle Methoden, um Geld zu sparen
5 Marktbeschreibung: Preise, Modelle, Hersteller
6 Video: Der Prozess der Fernabfrage von Daten zum Stromverbrauch

Messwerte für Stromzähler: Grundlegende Definitionen

Die Technik dieser Kategorie vereinfacht die Übertragung von Informationen über die verbrauchten Energieressourcen. Nach der Installation und Einstellung führen Stromzähler mit Fernablesung der Messwerte unabhängig voneinander die erforderlichen Messungen durch. Besitzer moderner Geräte müssen keine persönlichen Daten erfassen. Sie erhöhen nicht nur den Komfort, sondern verfügen auch über zusätzliche Funktionen, die in den folgenden Abschnitten des Artikels beschrieben werden.

Stromverteilungsunternehmen können die Anzahl der Überprüfungen reduzieren

Bei genauer Abrechnung ergeben sich Möglichkeiten für einen rationellen Umgang mit Ressourcen. Einfachere Optimierung von Produktions- und Geschäftsprozessen. Wenn wir die obigen Fakten zusammenfassen, können wir die richtigen Schlussfolgerungen zur Kostensenkung und Effizienzsteigerung in allen Phasen des Stromversorgungssystems ziehen.

Die Funktionalität von Strommessgeräten mit Fernablesung

Einzelne Geräte und automatisierte Systeme führen automatisch Messungen durch, verarbeiten und speichern die empfangenen Informationen.Für die Übertragung zum Ziel werden typische Internetmechanismen verwendet. Wenn Sie eine Kommunikationsmethode über die Netze von Mobilfunkbetreibern (GSM) wählen, können Sie eine schnelle Verbindung an einem geeigneten Ort bereitstellen und die "Bindung" an eine Kabelverbindung ausschließen. Außerdem ein moderner Stromzähler mit Datenübertragung kann zusätzliche Annehmlichkeiten und Möglichkeiten bieten:

Die integrierte Elektronik erleichtert das Einrichten von Arbeiten mit mehreren Tarifplänen. Ihre Anwendung wird dazu beitragen, Energieressourcen rational zu nutzen.
Bei Bedarf können Sie den Verbraucher aus der Ferne von der Stromversorgung trennen.
Informationskanäle senden Benachrichtigungen und Nachrichten an Benutzer von Stromzählern, die Messwerte senden.
Die Verwendung solcher Geräte erleichtert die Schaffung komplexer elektronischer Abrechnungs- und Kontrollsysteme, die Softwareverarbeitung von Informationen, die Datenspeicherung und die Erfüllung vertraglicher Verpflichtungen.

Vor- und Nachteile der automatischen Zählerdatenübertragung

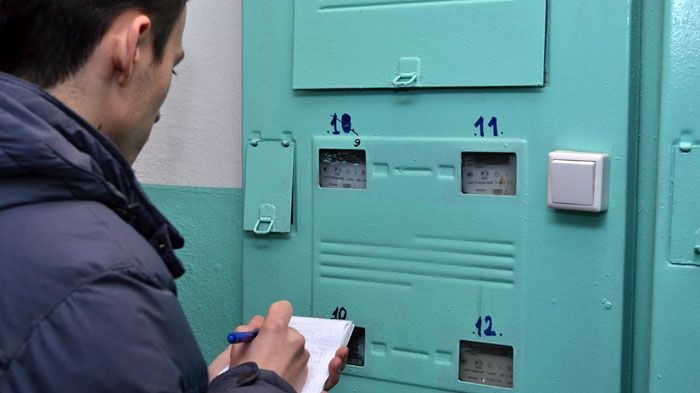

Die Messwerte alter Messgeräte müssen manuell verarbeitet werden

Alte Technologie impliziert regelmäßige persönliche Benutzeraktionen. Fehler in Aufzeichnungen sind nicht ausgeschlossen, Sie müssen die Berechnung selbst durchführen. In manchen Fällen Lesungen machen pünktlich ist schwierig oder unmöglich.

Durch die automatische Übertragung von Stromzählerständen können Sie nicht nur die aufgeführten, sondern auch andere Probleme erfolgreich lösen:

Fehler, die mit dem "menschlichen Faktor" verbunden sind, werden ausgeschlossen;
Eine zuverlässige Datenbank ist hilfreich für die schnelle und korrekte Beilegung von Streitigkeiten.

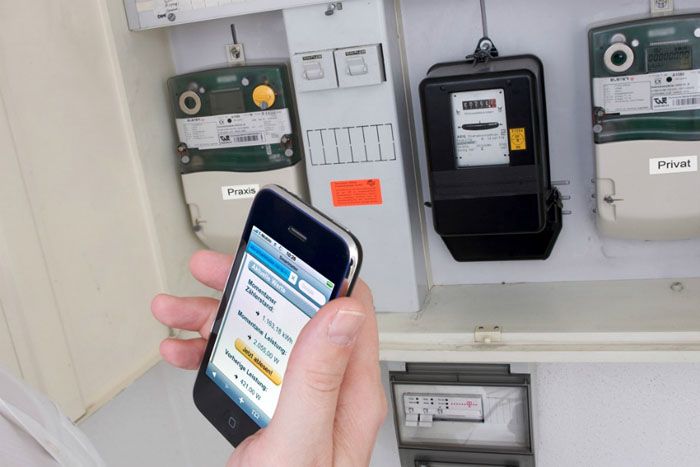

Ohne Zeit- und Transportkostenverlust können Sie die Messwerte fernsteuern: in der Datscha, zu Hause, im Urlaub im Ausland, in der Wohnung mit Mietern.

Daten über das Internet können Sie ein mobiles Bargeldgerät online empfangen

Bei entsprechender Ausstattung des Messgeräts, das Messwerte überträgt, ist eine Fernsteuerung der Stromversorgung zulässig. Sie können das 220-V-Netzwerk ausschalten, wenn Sie den Verdacht haben, dass das Kochfeld, andere potenziell gefährliche Geräte. Ebenso wird die Heizung / Klimaanlage aktiviert, um zu einem bestimmten Zeitpunkt komfortable Bedingungen in der Wohnung zu schaffen.

Der Standpunkt eines Experten

Alexey Strakhov

Leiter der Gruppe "Stromversorgung", GRAST LLC

„Geräte mit elektronischen Messsystemen enthalten keine mechanischen Komponenten. Dies verbessert die Zuverlässigkeit insgesamt erheblich, verbessert die Genauigkeit und verlängert die Lebensdauer. "

Der Nachteil ist die Möglichkeit, die Wohnung des Schuldners durch die liefernde Organisation zu trennen. Es sollten auch die folgenden "Nachteile" eines Stromzählers beachtet werden, der Messwerte überträgt:

hohe Kosten im Vergleich zu den einfachsten Geräten der alten Serie;
erhebliche Kosten für die Durchführung von Reparaturarbeiten;
Abhängigkeit vom Funktionszustand der Kommunikationsleitungen;
die Möglichkeit einer Beschädigung durch starke Spannungsspitzen.

Stromzähler mit automatischer Datenübertragung

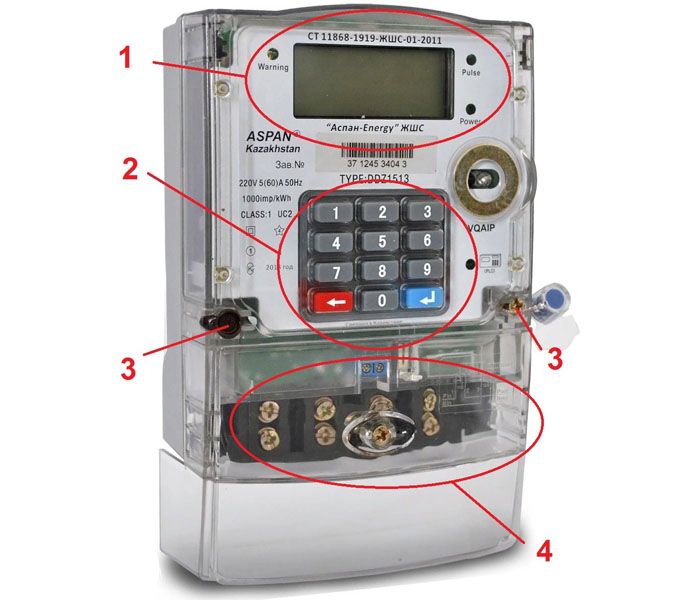

Typische Zählerkomponenten

Das Foto zeigt die wirtschaftliche Flüssigkristallanzeige (1). Um das Ablesen von Messwerten im Dunkeln zu vereinfachen, wird es durch eine integrierte Hintergrundbeleuchtung ergänzt. In der Nähe befinden sich Steuersignalgeräte der Stromversorgung, Stromzählerausfälle. Hier ist ein digitales Panel (2) zur Dateneingabe installiert. Um unbefugte Handlungen zu verhindern, sind die Karosseriebefestigungen an mehreren Stellen abgedichtet (3). Die Klemmen (4) sind im unteren Teil markiert, über den der Stromzähler an den Stromversorgungskreis angeschlossen wird.

Außerdem werden Steuergeräte mit weniger Tasten verwendet, um im Menü in verschiedene Richtungen zu navigieren und den ausgewählten Vorgang zu bestätigen

Messtechnik

Stromzähler, die Messwerte übertragen, werden in Modifikationen für zwei- und dreiphasige Wechselstromnetze hergestellt. Die allgemeinen Messprinzipien sind in beiden Versionen gleich.In der Mehrphasentechnologie werden jedoch spezielle Blöcke verwendet, um die Messwerte mehrerer Kanäle zusammenzufassen.

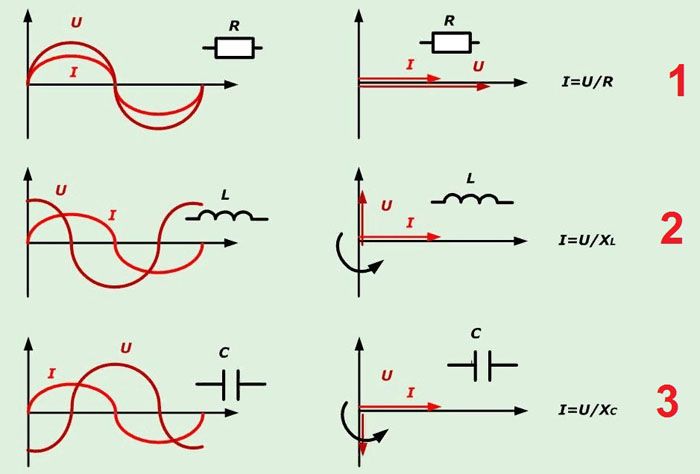

Elektrische Komponenten, die den Stromverbrauch bestimmen

Damit die Messung korrekt ist, müssen die aktiven und reaktiven Komponenten berücksichtigt werden.

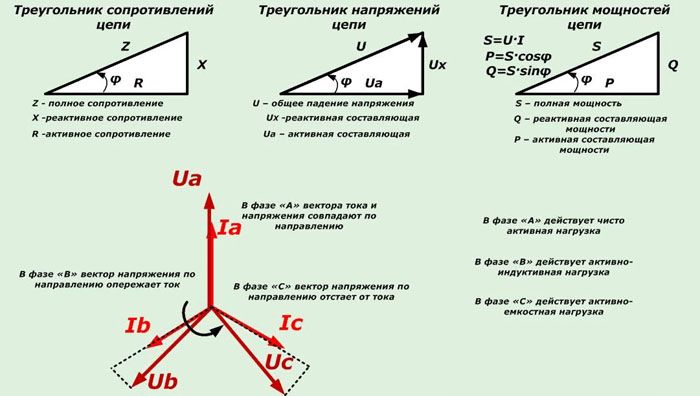

Verhältnis von Strömen und Spannungen

Wenn wir als Beispiel eine einphasige Schaltung nehmen, können wir den konstanten Strom in allen Abschnitten notieren. Die Spannung variiert jedoch nicht nur mit der Größe und Art des Widerstands. Auf der aktiven (1) - die Vektoren fallen zusammen, auf der reaktiven (2 und 3) - abweichen. Die Abbildung zeigt den Vor- / Nachlaufwinkel der Länge der induktiven / kapazitiven Last.

Hinweis! Moderne Stromzähler erfassen nicht nur die Gesamtleistung, sondern auch die Komponenten (aktiv, reaktiv).

Wie funktioniert ein Stromzähler mit Fernablesung?

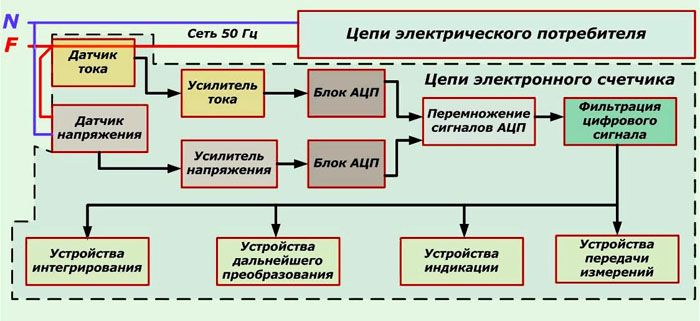

Schematische Darstellung eines elektronischen Zählers

Einfache Lösungen werden verwendet, um schnell Daten zu erhalten:

Spannungsteiler,
Nebenschlussstromsensoren.

In beiden Versionen erscheint am Ausgang ein Signal mit einer kleinen Amplitude, sodass geeignete Verstärker verwendet werden. Nach der Digitalisierung wird eine Multiplikation durchgeführt. Der Filter beseitigt Störungen, wonach das Signal an die Anzeigegeräte ausgegeben und zur Speicherung und Übertragung verarbeitet wird.

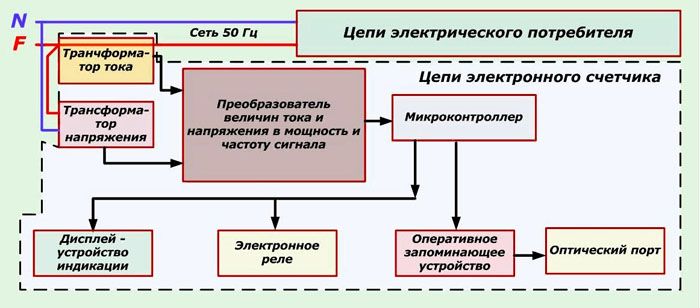

Schema eines einphasigen Stromzählers, der Messwerte überträgt

Moderne Geräte verwenden Transformatoren, die Signale ohne Verwendung von Verstärkern verstärken. Nach der Konvertierung in digitale Form werden sie zur weiteren Verarbeitung an den Mikrocontroller gesendet. Sie wird gemäß dem Algorithmus durchgeführt, der von der spezifischen Software des Stromzählers angegeben wird. Die anfänglichen Informationen werden in dem eingebauten Speichergerät gesammelt und durch Blöcke unter Verwendung drahtloser Technologien an entfernte Verbraucher übertragen.

Das elektronische Relais wird über den Mikrocontroller mit Steuersignalen aktiviert. Sie werden mit Strom versorgt / von der Stromversorgung getrennt. Bei Bedarf können die Daten auf dem Stromzähler-Display angezeigt werden. Sie werden mit einer "Referenz" in der Zeit gespeichert, was die Steuerung und Analyse vereinfacht. Der im Schaltplan angegebene universelle optische Anschluss ist die Telemetrieausgabe des Messgeräts. Es wird zum Anschließen von Sende- und anderen Peripheriegeräten verwendet. Dadurch werden Änderungen an den Einstellungen vorgenommen, die Basissoftware aktualisiert.

Schutzfunktionen

Ein typischer Stromzähler, der Messwerte überträgt, wird zweimal versiegelt. Die erste Schutzstufe wird vom Hersteller festgelegt. Es verhindert das Öffnen des Gehäuses und den Zugang zu Funktionsblöcken. Im Falle eines Verstoßes verliert der Eigentümer die offiziellen Garantien.

Die zweite Ebene verhindert die Aufnahme zusätzlicher Geräte in den Stromkreis. Diese Dichtungen werden von den Mitarbeitern des Energonadzor / Versorgungsunternehmens installiert. Bei einigen Modellen sind eingebaute Sensoren installiert, die das Öffnen der Dichtungen erfassen. Die entsprechenden Aktionen werden automatisch mit einem Zeitstempel im eingebauten Speicher aufgezeichnet. Sie werden drahtlos mit dem in den Einstellungen angegebenen Protokoll übertragen.

Moderne Stromzähler, die Messwerte übertragen, sind mit einem speziellen Passwortzugriffssystem ausgestattet, das nach Ebenen verteilt ist:

Die niedrigste, vierte, ermöglicht die Kalibrierung und einige andere Einstellungen über den optischen Anschluss.
Der zweite und dritte werden von Mitarbeitern von Aufsichtsorganisationen verwendet.
Die erste wird Installateuren zur Verfügung gestellt.
Zero bietet Zugriff auf alle Funktionen des Stromzählers mit der Möglichkeit von Änderungen in der Datenbank.

Verschiedene automatisierte Geräte und Strommesssysteme

Die Fernablesung des Stromzählers kann mit verschiedenen Methoden durchgeführt werden. An den optischen Port sind spezielle Blöcke angeschlossen, die den Parametern der ausgewählten Kommunikationsmethode entsprechen. Sie werden manchmal zusammen mit anderen Komponenten des Messgeräts im selben Gehäuse installiert.

Moderner Stromzähler mit Funkmodul

Diese Lösung eignet sich für kurze Strecken. Es ist zu beachten, dass Informationen unter Bedingungen starker elektromagnetischer Störungen verloren gehen können. Die Verstärkung von Stahlbetonprodukten und anderen Metallstrukturen behindert die Ausbreitung von Wellen im geeigneten Bereich.

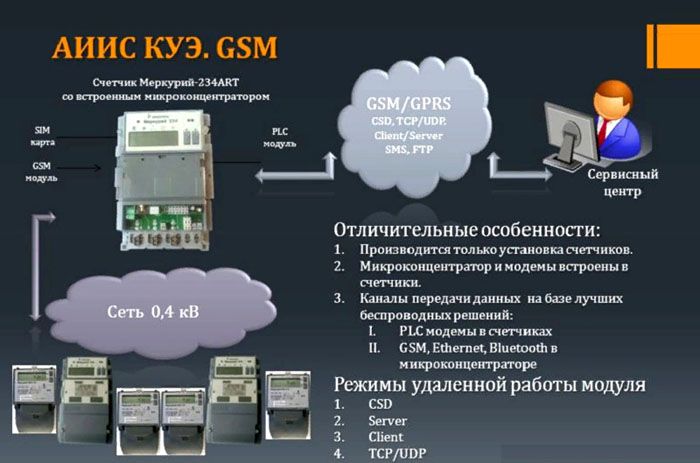

Diagramm der Verwendung eines Stromzählers mit einer SIM-Karte

Diese Abbildung zeigt ein Beispiel mit einem Hub. Dieses Gerät empfängt Daten von mehreren Messgeräten. Nach den festgelegten Regeln werden sie regelmäßig an den Server übertragen. Mit der Verwendung von Client-Software kann der Benutzer auf die Cloud zugreifen, um mit Informationen zu arbeiten.

Der lokale Kommunikationskanal ist über Funkmodule organisiert. Für die Fernübertragung wird eine SIM-Karte verwendet. Es ist in einem Standardblock eines GSM-Stromzählers installiert. Diese Lösung hat eine gute Störfestigkeit.

Sie können das Netzteil auch selbst zur Datenerfassung und Fernanpassung verwenden. Ein spezielles Modem (SPS-Typ) ist im Messgerät installiert. Es kann eigenständig oder in Kombination mit einer Nabe verwendet werden. In allen Varianten bieten Hersteller spezielle Client-Software für Energieversorger, technisches Personal und Benutzer an.

Bereitstellen Übertragung von Stromzählerablesungen über relativ kurze Strecken anwenden:

Infrarot-Kommunikationsleitungen (IRDA), die in einer Entfernung von mehreren Metern Sichtlinie betrieben werden.
Wi-Fi-Standardschnittstelle. Es stellt problemlos eine Verbindung zum Internet her.
Bei besonders starken elektromagnetischen Störungen wird ein Ethernet-Netzwerk mit abgeschirmten Drähten verwendet.

Spezielle Methoden, um Geld zu sparen

Mit einem leichten Fingertipp hört der Besitzer der Wundertechnologie auf, Stromrechnungen zu bezahlen

Mit einer leichten Berührung hört der Besitzer der "Wundertechnologie" auf, Stromrechnungen zu bezahlen

Für die Objektivität der Überprüfung ist es notwendig, ähnliche Modelle zu beachten, die auf dem Inlandsmarkt präsentiert werden. Mit Hilfe der Fernbedienung kann der Benutzer das Messgerät vollständig ausschalten oder unter teilweiser Berücksichtigung der verbrauchten Energieressourcen in den "wirtschaftlichen" Modus versetzen. Das Problem wird mit Hilfe einer speziellen Programmierung der eingebauten Elektronik gelöst.

Die Hersteller versichern, dass sich extern modifizierte Stromzähler, die Messwerte übertragen, nicht von seriellen Gegenstücken unterscheiden. Gleichzeitig vergessen sie jedoch bescheiden die "Spuren" in der Software, die eine gründliche Überprüfung aufzeigen können. Bei normalen Stromzählern werden nicht die Messwerte ausgeschaltet, sondern der Stromkreis des gemeinsamen Stromversorgungsnetzes. Solche Designänderungen sind leicht zu identifizieren.

Es ist klar, dass solche "Verbesserungen" der Stromzähler, die Messwerte übertragen, eine Verletzung der vertraglichen Verpflichtungen darstellen. Die liefernde Organisation hat das Recht, Maßnahmen zu ergreifen, um Verstöße zu identifizieren und Strafen unter Anwendung der Normen der geltenden Gesetzgebung zu erheben.

Marktbeschreibung: Preise, Modelle, Hersteller

Foto	Hersteller / Modell	Basis- / Maximalstrom, A.	Preis, reiben.	Hinweise, Funktionen

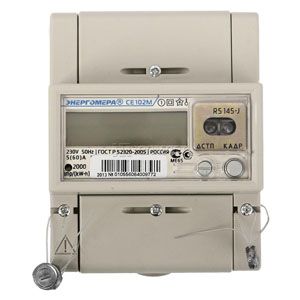

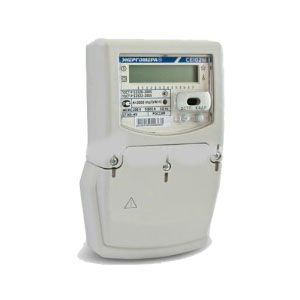

	Energomera / CE102M R5 145-J	5/60	1780- 2150	Eingebauter Akku, nichtflüchtiger geschützter Speicher, optischer Anschluss, 4 Tarife. Der Stromverbrauch des Gerätes beträgt nicht mehr als 0,8 W / h.
~~Energometer CE102M R5 145-J~~
	Incotex / Mercury 201.22	5/60	2580- 2960	Impulstelemetrieausgang, integriertes SPS-Modem zur Datenübertragung über das Netzteil.
~~Incotex Mercury 201.22~~

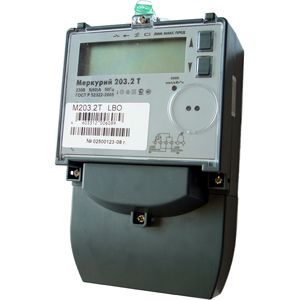

	Incotex / Quecksilber 203,2Т LBO	5/60	5600- 6100	Der Stromzähler ermöglicht die Messung von Wirk- und Blindstrom in Form von bis zu 4 Tarifen gleichzeitig. Informationsspeicherung - bis zu 4 Jahre, Ereignisprotokoll, SPS-Modem.
~~Incotex Mercury 203.2Т LBO~~
	Energomera / CE201-S7	5/60 und 10/100	5900- 6300	Multi-Tarif-Stromzähler auf Mikroprozessorbasis. Informationsübertragung: Ethernet, Funkkanal, SPS, RS-485, optischer Anschluss.
~~Energomer CE201-S7~~

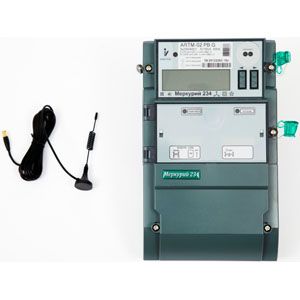

	Incotex / Quecksilber 234 ARTM-02	5/60	15800- 16500	Dreiphasiger Stromzähler, der Messwerte überträgt. Austauschbare Module: GSM / GPRS, SPS-II, Ethernet, RS-485. Backup-Stromanschluss.
~~Incotex / Quecksilber 234 ARTM-02~~

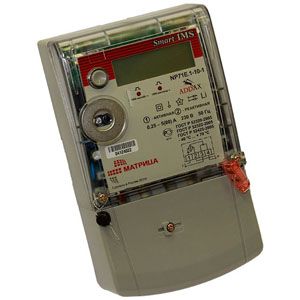

	Matrix / NP71E.1-10-1	5/80	6300- 7800	Bis zu 6 Tarife, Protokollierung von Unfällen und Ereignissen. Sicherheitssensoren: Sabotage, Magnetfeld, Differenzstrom. Eingebautes SPS-Modem.
~~Matrix / NP71E.1-10-1~~

~~Matrix / NP71E.1-10-1~~

Für die Objektivität der Bewertung müssen die offiziellen technischen Parameter der Hersteller und die Werbematerialien der Verkäufer durch die Bewertungen der Eigentümer ergänzt werden.

Der Stromzähler Energomera / CE102M R5 145-J, der Messwerte überträgt, kann standardmäßig für visuelle Kontrollprüfungen installiert werden. Es ist für den Betrieb in einem weiten Temperaturbereich ausgelegt: von +45 bis + 70 ° C.

Winiki, Moskau-Kropotkin: Vorteile: Es werden erhebliche Einsparungen erzielt. Der Hauptvorteil dieses elektronischen Geräts besteht darin, dass es Strom in einem Zwei-Tarif-Modus zählen kann. Gleichzeitig wird der Gesamtverbrauch angezeigt. Nachteile: Bisher habe ich keine Mängel festgestellt.Mehr Details auf Otzovik: http://otzovik.com/review_1907841.html

Weitere Informationen zu Messgeräten, die Messwerte übertragen, finden Sie in den Kommentaren zum Artikel. Hier können Sie Ihre Meinung zu verschiedenen Modellen und Ihre eigenen Erfahrungen beim Anschließen und Betreiben von Messgeräten in dieser Kategorie mitteilen.
