Externe Retro-Verkabelung - Design und technische Merkmale

Stichworte:Beleuchtung

Zu Beginn des Stromverbrauchs im Haushalt wurden alle Kabel offen verlegt, und alle elektrischen Armaturen wurden auch an der Oberfläche der Wände angebracht. Jetzt wird diese Verlegemöglichkeit als Retro-Verkabelung bezeichnet und hauptsächlich für die funktionale Dekoration einiger verwendet Einrichtungsstile... Dieser Artikel enthält Informationen zu den im Retro-Stil hergestellten Komponenten und ihren Herstellern sowie zu den Merkmalen der externen Installation von elektrischen Leitungen in Holzhaus, Ziegel- und Betonkonstruktionen. Es wird eine Übersicht über die Arbeitspreise und eine Rückmeldung zum Betrieb gegeben.

Retro-Verkabelung ist eine stilvolle und funktionale Innendekoration
FOTO i.pinimg.com

Der Inhalt des Artikels

1 Externe Retro-Verkabelung - Designtechniken und -merkmale
2 Vor- und Nachteile der Retro-Verkabelung
3 Retro-Verkabelung - Zubehör mit Fotos im Innenraum
4 DIY Installation der offenen Verkabelung im Retro-Stil
- 4.1 Berechnung der Menge des Retro-Kabels für die Außenverkabelung
- 4.2 Installation der Retro-Verkabelung in einem Holzhaus
5 Designprojekt der Retro-Verkabelung in einem Holzhaus und in Wohnungen mit Fotos von Innenräumen
6 Retro-Verkabelung: Bewertungen
7 Retro-Verkabelung - Preis pro Arbeit
- 7.1 Video: Installation der Retro-Verkabelung
8 Zusammenfassen

Externe Retro-Verkabelung - Designtechniken und -merkmale

Zunächst sollten Sie das Missverständnis korrigieren, dass die Nachverdrahtung ausschließlich mit einem offenen Kabel durchgeführt wird. Das Verlegen von elektrischen Rohren aus lackiertem Metall und kupferartigem Kunststoff ist zulässig. Solche Rohre erfüllen neben dekorativen auch eine Schutzfunktion. Darüber hinaus ermöglichen sie die Verwendung eines normalen Kabels. Diese Methode der Außenverlegung wird in angewendet skandinavischen Stil (Holzinnendekoration) oder Dachgeschoss (Ziegel- und Betonwände). Entsprechend den Anforderungen des PUE erfolgt die Kabelverlegung in Rohren in Räumen mit hohe Luftfeuchtigkeit: Badezimmer, Duschen, Saunen usw.

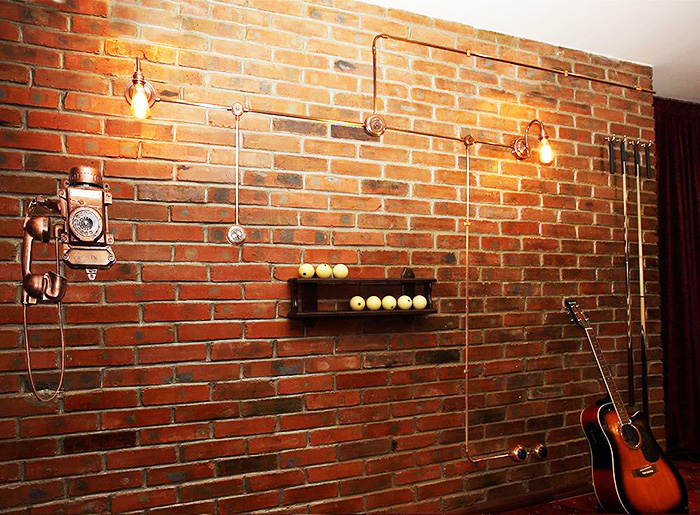

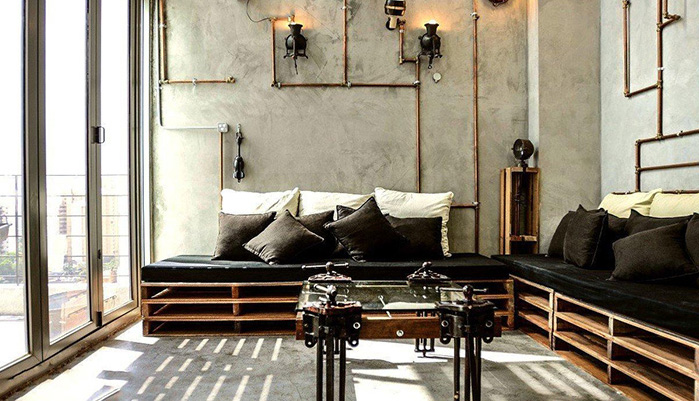

Externe Verkabelung für Retro in Rohren, Foto im Innenraum

Externe Verkabelung "Retro" in Rohren, Foto im Innenraum
FOTO: legko.com

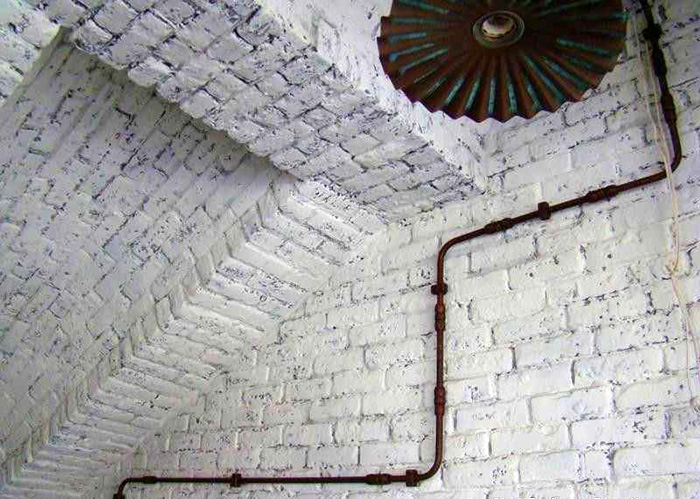

Retro-Verkabelung in Rohren
FOTO: legko.com

Eine solche Kabelverlegung
FOTO: legko.com

Einhaltung der Anforderungen des PUE
FOTO: stroychik.ru

Antike offene Kabelverlegung ist typisch für den Innenraum Provence Stile, Country und Shabby Chic. Darüber hinaus werden einige Elemente der Vintage-Verkabelung, wie Steckdosen, Schalter und externe Anschlusskästen, auch für die verdeckte Installation im Jugendstil und im viktorianischen Stil verwendet.

Vor- und Nachteile der Retro-Verkabelung

Bevor Sie sich für die Verwendung einer externen Retro-Verkabelung entscheiden, sollten Sie sich über deren Vor- und Nachteile informieren:

betriebliche Installation. Wie die Praxis zeigt, dauert es 2-3 Tage, bis der Eigentümer einer Zweizimmerwohnung Kabel verlegt und Steckdosen und Schalter ohne Erfahrung installiert hat. Der Meister wird eine solche Aufgabe in 6-8 Stunden erledigen.
Staubige und zeitaufwändige Prozesse der Wandverfolgung und des Bohrens von Steckdosen für elektrische Armaturen sind ausgeschlossen. Darüber hinaus ist es in einigen Plattenhäusern strengstens untersagt, die Wände mit Blitzen zu beschädigen.
Verfügbarkeit. Offene Kabel stehen immer zur Reparatur, zum Austausch oder zur Aufrüstung zur Verfügung.

Wichtig! Es ist besser, die Verbindung zur Schalttafel und die Verkabelung Profis anzuvertrauen!

Von den negativen Aspekten der Retro-Verkabelung sollte der Benutzer Folgendes beachten:

hoher Preis... Trotz des Ausschlusses derart teurer und zeitaufwändiger Arbeiten wie der Wandverfolgung und der anschließenden Versiegelung der Verfolgungsjagd kann die Nachverdrahtung um eine Größenordnung teurer sein als die übliche, versteckte Methode. Der Hauptgrund für die hohen Kosten sind teure elektrische Armaturen und Kabel.
technische Eigenschaften... In Räumen mit hoher Luftfeuchtigkeit sollten Vintage-Kabel immer in hermetisch abgeschlossenen Metallrohren ausgeführt werden. Schalter und Buchsen müssen einen zusätzlichen Schutz von mindestens IP 68 aufweisen.
Designbeschränkungen... Vintage elektrische Verkabelung sieht in einer begrenzten Liste von nicht sehr beliebten Einrichtungsstilen harmonisch aus. Die häufigsten von ihnen sind: Land, Dachboden, Provence. Techno, Steampunk, Klassik gelten als weniger beliebt.

Retro-Verkabelung - Zubehör mit Fotos im Innenraum

Retro-Verkabelung, insbesondere in einem Holzhaus, erfordert einen gründlicheren Umgang mit Feuer und elektrischer Sicherheit. Beim Kauf von Kabeln und Zubehör müssen Sie nicht nur auf Design und externe Daten achten, sondern auch auf Qualität, Herstellbarkeit und Zuverlässigkeit der Leistung. Es ist am ratsamsten, Produkte von Markenherstellern zu kaufen. Produkte italienischer Unternehmen sind führend:

Bironi;
~~Retro-Verkabelung Bironi~~
Fontini;
~~Retro-Verkabelung Fontini~~
Villaris;
~~Retro-Verkabelung Villaris~~
Aldo Bernardi;
~~Retro-Verkabelung Aldo Bernardi~~
Gl Gambarelli.
~~Retro-Posting Gl Gambarelli~~

Russische Hersteller sind viel weniger vertreten. Würdige Unternehmen gehören Lindasderen Produkte den Elementen der Retro-Verkabelung qualitativ nicht unterlegen sind Bironi... Chinesische Waren sind weit verbreitet, aber die Qualität ihrer Produkte lässt zu wünschen übrig. Die wertvollsten (wenn auch mittelmäßigen) Bewertungen wurden für Produkte vergeben Salvador.

~~Retro-Verkabelung Salvador~~

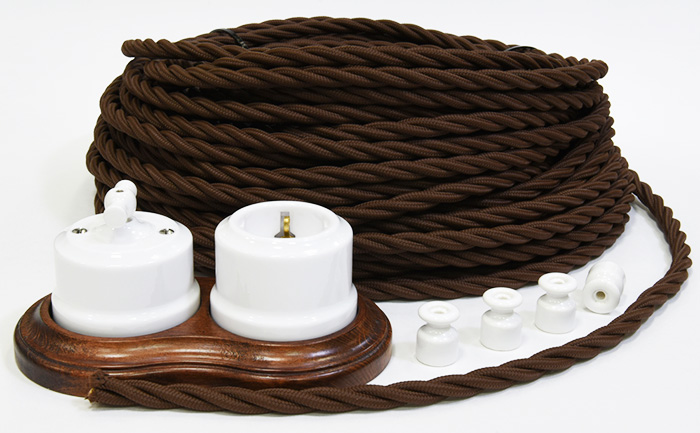

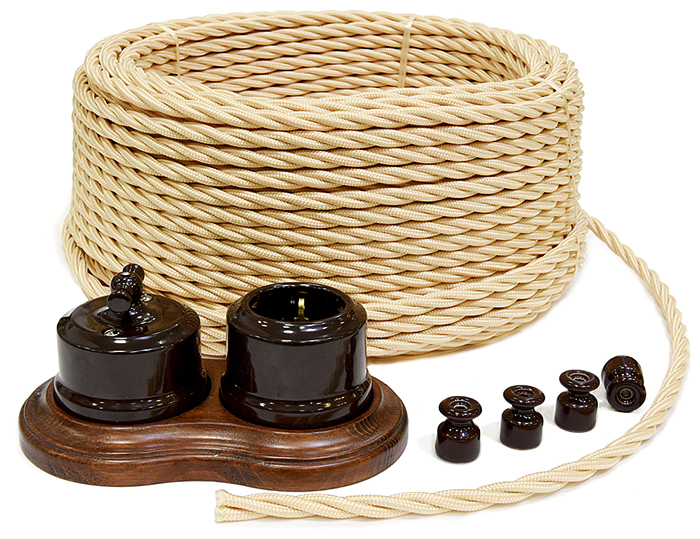

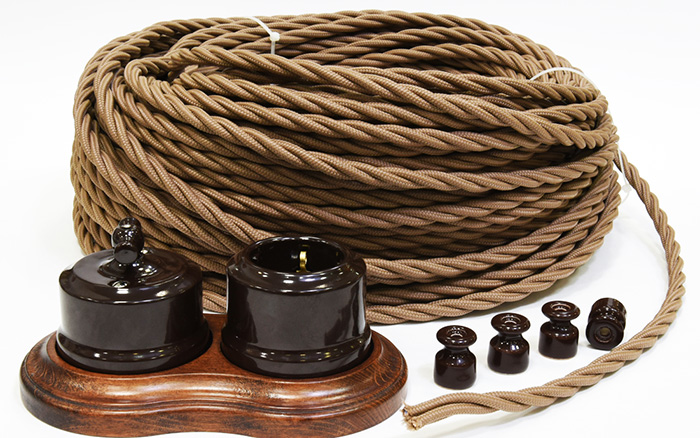

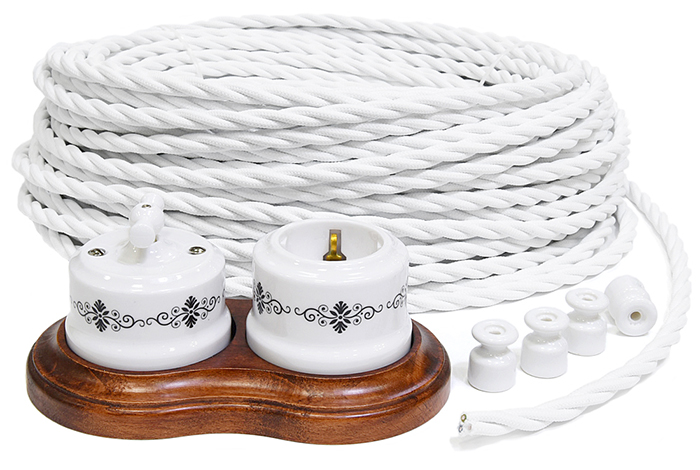

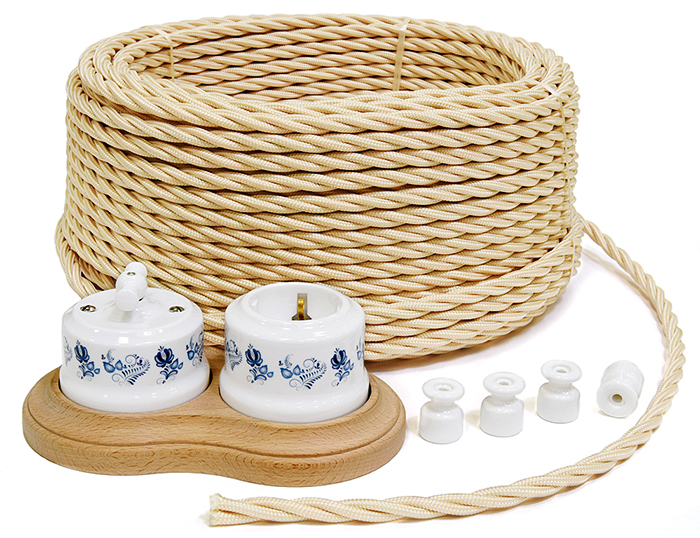

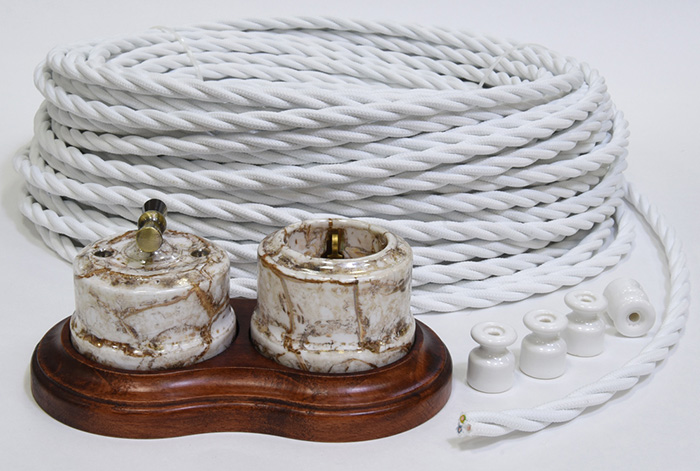

Es ist ratsam, die erforderlichen Materialien von einem Hersteller zu beziehen. Zum Beispiel bietet Lindas vormontierte Kits an:

: FOTO: rs-electro.ru

: FOTO: rs-electro.ru

: FOTO: rs-electro.ru

: FOTO: rs-electro.ru

: FOTO: rs-electro.ru

: FOTO: rs-electro.ru

~~Lindas~~

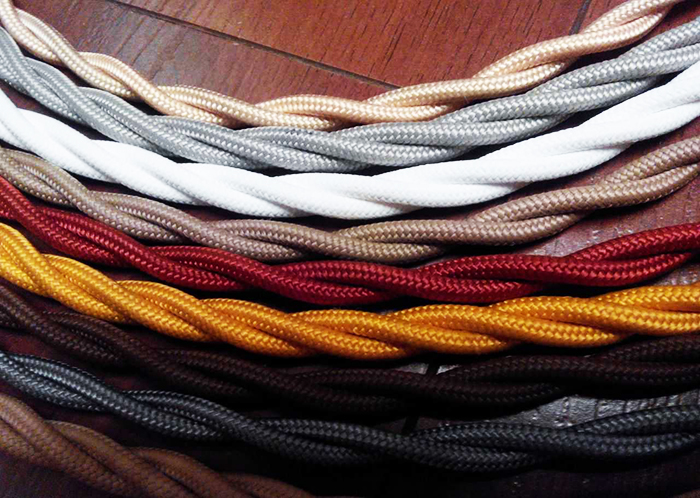

Verdrillter Retro-Draht

Das Kabel für die Nachverdrahtung wird in Form von Kupferlitzen mit einem Querschnitt von 1,5 und 2,5 mm² hergestellt. Andere Arten von Abschnitten sind sehr selten. Die Drähte sind aus folgenden Materialien polymerisoliert:

Pvc - elastisch, aber mit geringer Festigkeit wird es nur stationär verwendet;
Elastomer - Während des Betriebs kann es sich dehnen und erfordert daher häufigere Befestigungen.
Polyurethan - langlebig, mittelmäßig elastisch, erfordert Biegung über einen großen Radius.

Die äußere dekorative Isolierung (Geflecht) besteht aus technischer Baumwolle oder Seide. Markenhersteller imprägnieren das Geflecht mit feuerhemmenden Verbindungen oder füllen es mit Lack.Eine große Auswahl an Farben und Mustern auf der Oberfläche der Verkabelung ist sehr unterschiedlich, sodass Sie für jede Designlösung die richtige Option auswählen können.

Beispiel für Bironi Retro-Kabelprodukte
FOTO: iskraero.ru

Retro-Buchsen und Schalter für offene Verkabelung

Steckdosen - Überkopf, häufig spezielle Installationsrahmen (für 1-3 Stellen) aus Holz, Kunststoff "wie Metall" oder Keramik. Für Geräte, die häufig verwendet werden, ist es am besten, Keramik zu verwenden, da sie Hitze verhindern.

Der Standpunkt eines Experten

Alexey Strakhov

Leiter der Power Supply Group, GRAST LLC

"Einige Landerahmen haben eine radial gekrümmte Basis und sind für die Nachverdrahtung in einem Holzhaus (Blockhaus) ausgelegt, obwohl der Preis für solche Produkte erheblich höher ist als üblich."

Schalter haben mehrere Optionen für Mechanismen:

Becher - zuverlässiger und vertrauter zu bedienen;
drehen - Es gibt einen, zwei und drei Kontakte, dank derer mehrere Stromkreise geschaltet werden können.

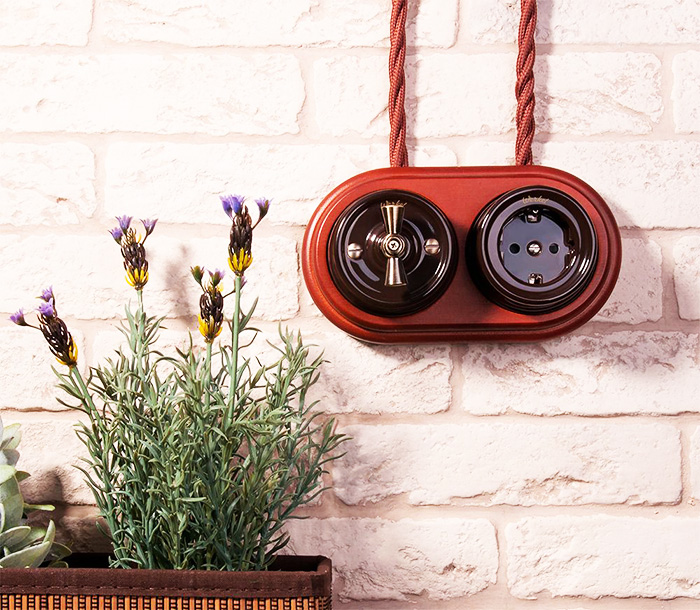

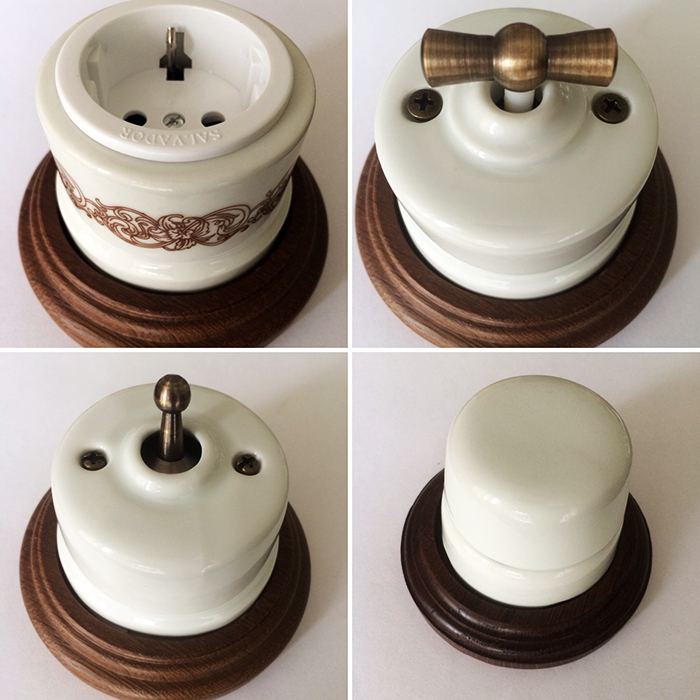

In der Regel werden Steckdosen, Schalter und Anschlusskästen aus derselben Sammlung ausgewählt
FOTO: retro-rosette.rf

In Verbindung stehender Artikel:

Mit dem richtigen Ansatz und der Einhaltung aller Sicherheitsgrundlagen eine hohe Qualität DIY elektrische Verkabelung in einem Holzhaus... Schritt-für-Schritt-Anleitungen helfen Ihnen dabei, alles richtig zu machen.

Klemmenblöcke und Anschlusskästen (Lötkästen)

Anschlusskästen werden verwendet, um Drähte zu wechseln und die Anzahl der Drähte stark zu reduzieren. Andernfalls müssten Sie ein Kabel vom Klemmenblock zu jedem Gerät oder jeder Steckdose ziehen. Die Gesamtabmessungen der Anschlusskästen variieren:

Durchmesser 70-90 mm;
Höhe 35-55 mm.

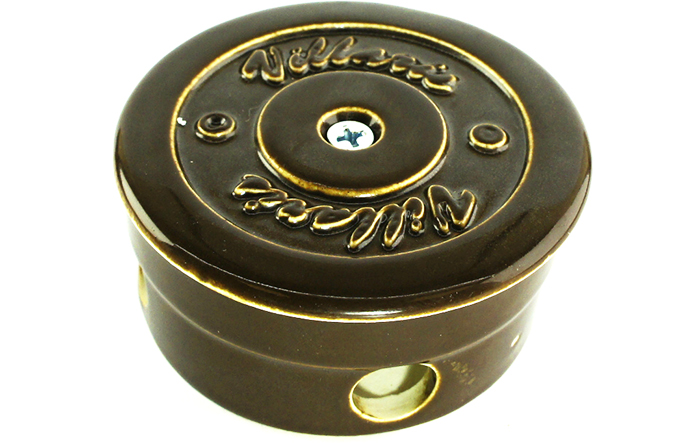

Eine Anschlussdose aus einem technischen Gerät kann sich in ein dekoratives Element verwandeln
FOTO: wooood.ru

Halter, Durchgänge und Rollen (Isolatoren) für die Nachverdrahtung

Die Retro-Verkabelung im Freien in einem Holzhaus wird mit speziellen Isolatoren an den Wänden befestigt. Sie sehen aus wie kleine Entlastungszylinder mit einem Basisdurchmesser von 18-22 mm und einer Höhe von 18-24 mm. Der obere Teil - "Kopf" kann schmal sein, um ein zweiadriges Kabel zu montieren, und breit - für ein dreiadriges Kabel. Herstellungsmaterial - Kunststoff oder Porzellan. Die Befestigung an der Wand erfolgt mit gewöhnlichen oder dekorativen Schrauben durch das Loch in der Mitte.

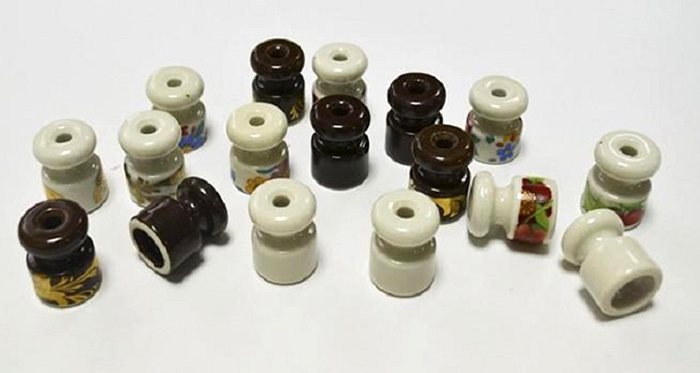

Walzen werden in verschiedenen Farben hergestellt, oft zusammen mit anderen Elementen des elektrischen Zubehörs
FOTO: razvodka.net

Passagen beziehen sich auf dekorative und schützende elektrische Elemente. Sie sind eine dekorative Hülse mit einem Kragen, der das Loch bedeckt, durch das das Kabel aus der Wand geführt wird. Herstellungsmaterial - Porzellan.

Vintage-Patronen bestehen aus Messing, Aluminiumlegierungen, Kupfer, Carbolit oder Polymermaterialien, die "wie Metall" lackiert sind. Ihre Konstruktion sieht in der Regel einen Schalter sowie technologische Löcher, Gewinde und Unterlegscheiben zur Befestigung vor Lampenschirme usw.

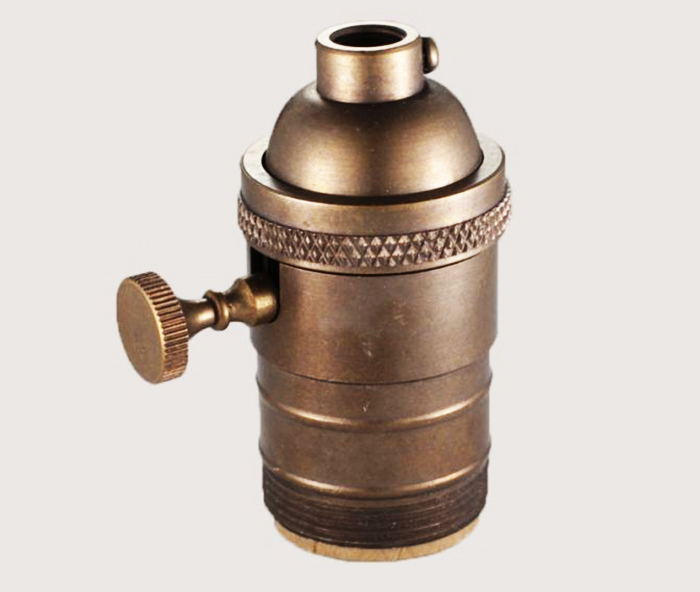

Vintage Messinglampenfassung mit Drehschalter
FOTO: dneprsvet.com.ua

Beleuchtungskörper im Vintage-Stil

Professionelle Designer kreieren bei der Entwicklung eines Retro-Interieurs in der Regel originelle Leuchten. Sie können versuchen, sie selbst zu erstellen, indem Sie Vintage-Fassungen und dekorative Glühbirnen mit ungewöhnlichen Formen mit einem Sockel kombinieren. Als Aufhängung wird ein Elektrokabel verwendet, das an mehreren Rollen befestigt ist. Es ist viel einfacher, aber teurer, vorgefertigte Beleuchtungskörper "für Retro" wie Deckenleuchten und Kronleuchter sowie Wandleuchten zu kaufen.

: FOTO: i.ytimg.com

: FOTO: img01.cp.aliimg.com

: FOTO: ae01.alicdn.com

: FOTO: ae01.alicdn.com

: FOTO: cs5.livemaster.ru

: FOTO: cs5.livemaster.ru

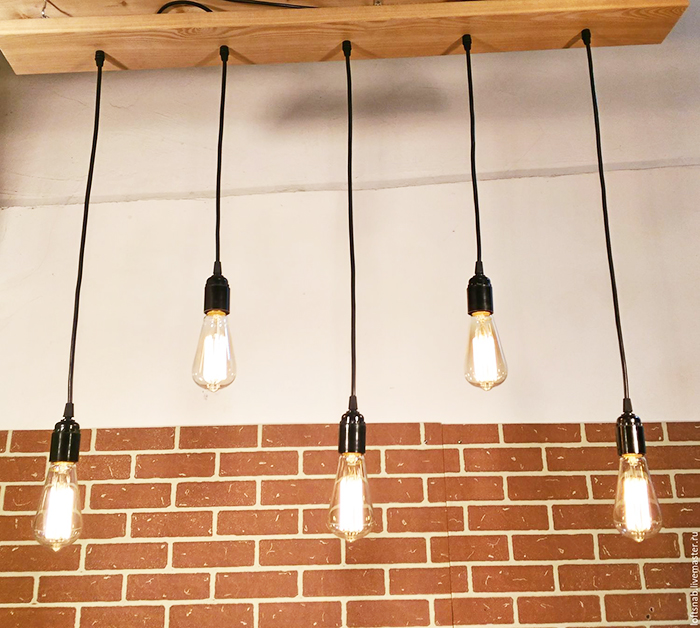

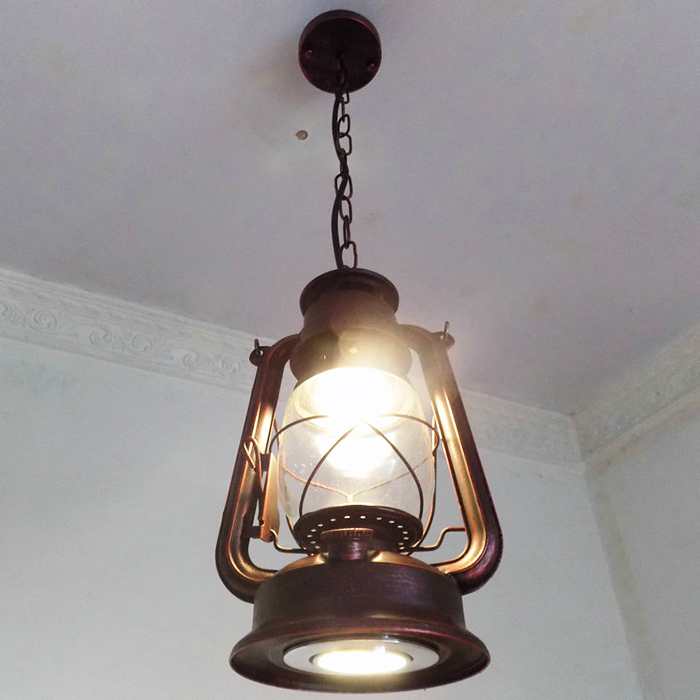

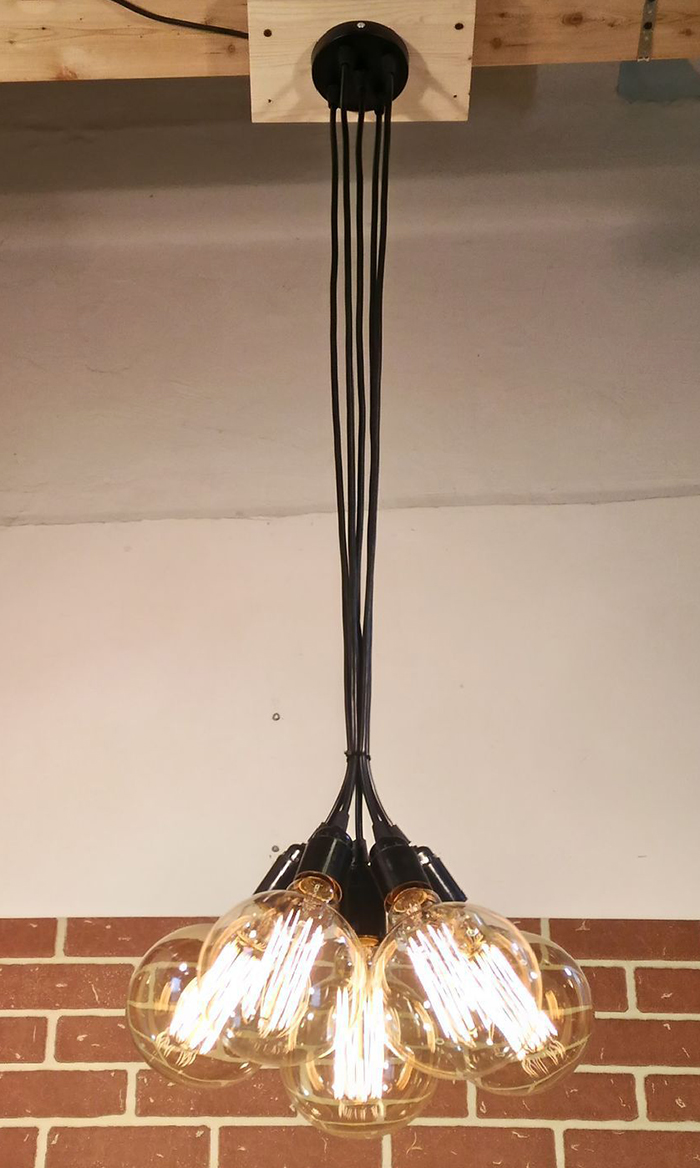

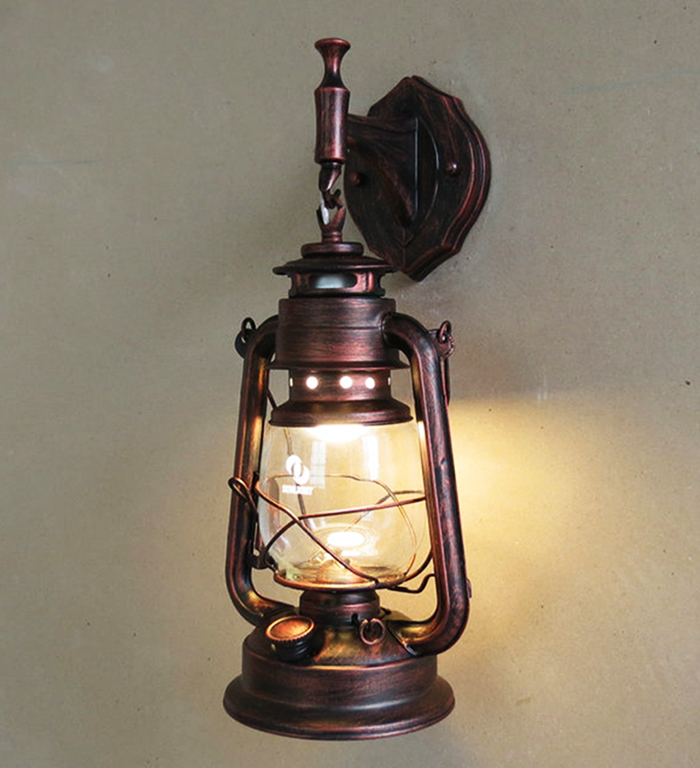

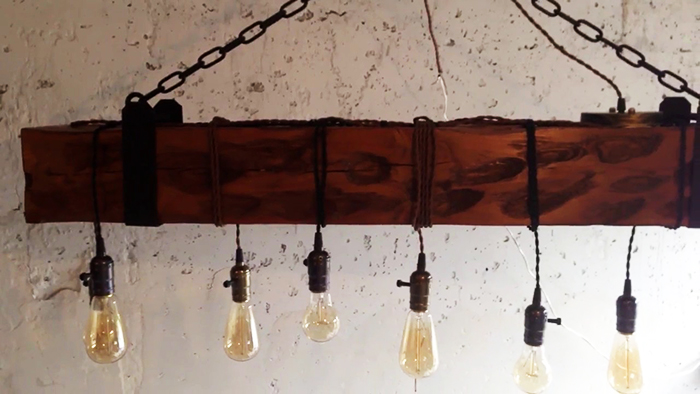

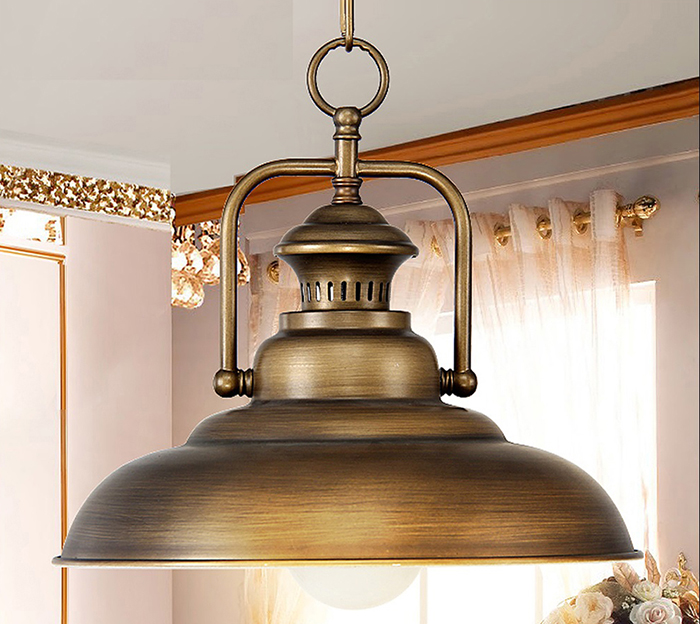

Hausgemachte und Fabriklampen und Kronleuchter im Vintage-Stil
FOTO: sc02.alicdn.com

DIY Installation der offenen Verkabelung im Retro-Stil

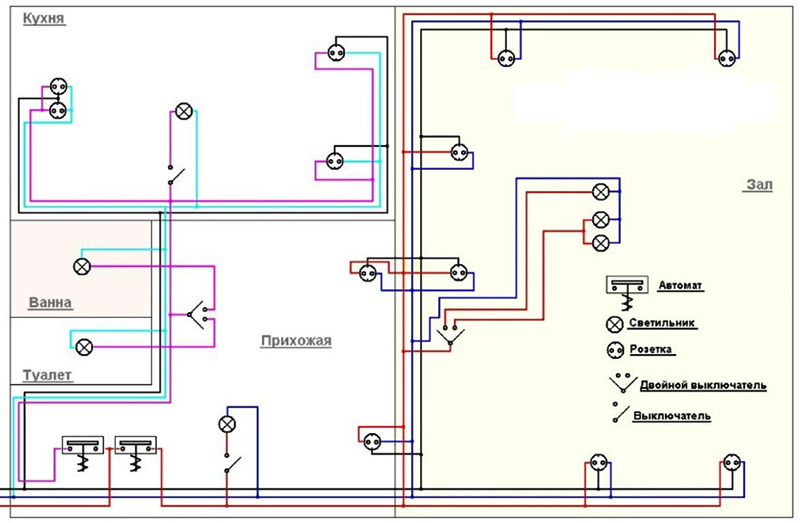

Zunächst wird wie bei herkömmlichen Elektroarbeiten ein Plan für die Verlegung von Kabeln und die Position der Hauptelemente von Elektroarmaturen erstellt.Dazu benötigen Sie einen großflächigen Wohnungsplan oder einen Grundriss eines Privathauses. Es markiert die Stellen von Beleuchtungskörpern, Schaltern und Steckdosen unter Berücksichtigung des Standorts von stationären Elektrogeräten und Möbeln.

Die Anordnung der externen Verkabelung in der Wohnung sollte den Standort der Möbel berücksichtigen
FOTO: sovet-ingenera.com

In Verbindung stehender Artikel:

Do-it-yourself-Verkabelung in der Wohnung von der Klappe. Eine separate Veröffentlichung enthält detaillierte Informationen zu den Regeln und Nuancen der Verkabelung in einer Wohnung.

Berechnung der Menge des Retro-Kabels für die Außenverkabelung

Die Kabelmenge wird in der Regel durch das Diagramm bestimmt 10-15% werden zum empfangenen Filmmaterial hinzugefügt. Der Preis pro Meter Retro-Verkabelung ist jedoch sehr hoch, so dass es zweckmäßiger ist, Messungen mit einem Maßband direkt in der Einrichtung durchzuführen. Fügen Sie dem resultierenden Filmmaterial 10 cm für den Anschluss jedes Schalters und jeder Steckdose, 5 cm für die Anschlussdose und mindestens 15 cm für jede Leuchte hinzu.

Der Standpunkt eines Experten

Alexey Strakhov

Leiter der Power Supply Group, GRAST LLC

„Um teures Retro-Kabel zu sparen, kann ein Teil der Verkabelung mit normalem VVGng-Kabel erfolgen und unter einer Putzschicht versteckt werden. Der sichtbare Teil der Drähte wird von der Anschlussdose direkt zu den Verbindungspunkten geführt. "

Installation der Retro-Verkabelung in einem Holzhaus

Die DIY-Installation der Retro-Verkabelung erfolgt in umgekehrter Reihenfolge von den Peripheriegeräten zu den Anschlusskästen und weiter zu den Klemmenblöcken der Abschirmung. Es gibt spezielle Empfehlungen für die Verlegung von Außenleitungen:

Die erste Rolle (Isolator) sollte nicht weiter als 5 cm vom Auslass entfernt (Schalter, Anschlussdose) befestigt werden.
Wenn der Draht nicht im rechten Winkel gebogen werden darf, können 2 Isolatoren und ein Winkel von 45 ° verwendet werden.
Wenn zwei Kabelstücke in der Mitte der Wand angeschlossen werden müssen, wird eine Anschlussdose verwendet.
Bei Verwendung eines dreiadrigen Kabels ist die Reihenfolge der Befestigung am Isolator genau zu beachten. Zwei Venen auf der einen Seite, eine auf der anderen;
Der horizontale Schritt der Installation von Isolatoren beträgt nicht mehr als 40 cm.

Wichtig! Angesichts des maximalen Querschnitts des Vintage-Kabels von 2,5 mm² ist es strengstens verboten, leistungsstarke Elektrogeräte wie einen Ofen oder ein Kochfeld daran anzuschließen.

Designprojekt der Retro-Verkabelung in einem Holzhaus und in Wohnungen mit Fotos von Innenräumen

Retro-Verkabelung ist nicht nur stilvoll, sondern auch eine technologische Alternative zur herkömmlichen Kabelführung in Kabelkanälen. In der Regel wird es in den Innenräumen der Provence, Grunge, Loft, viktorianischen Klassik, Vintage, Modern verwendet.

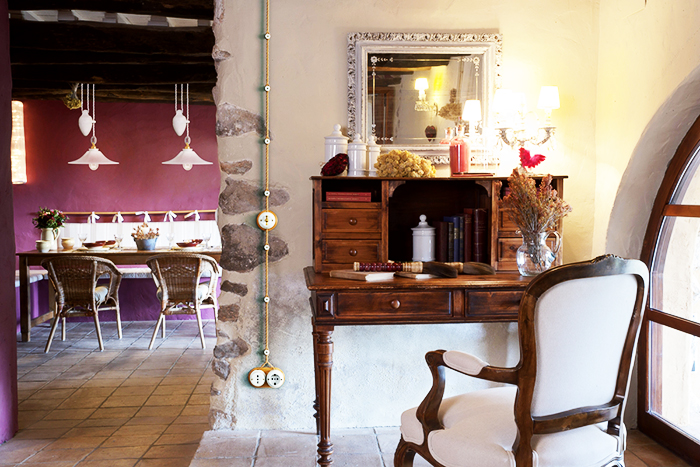

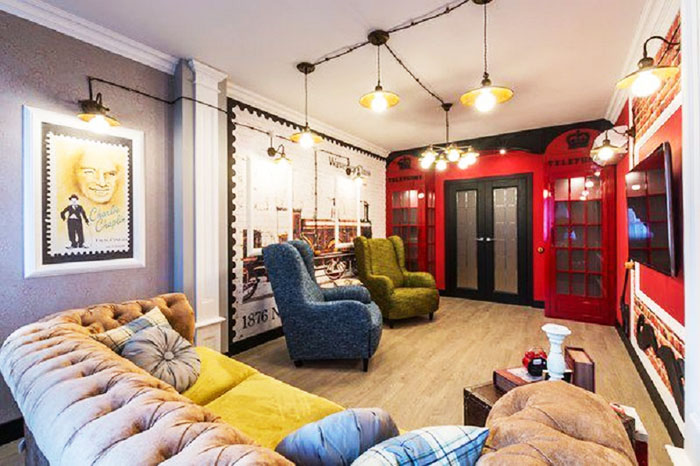

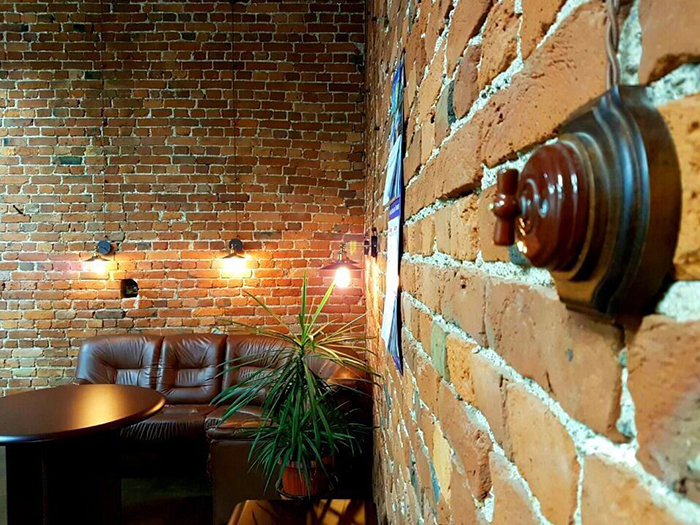

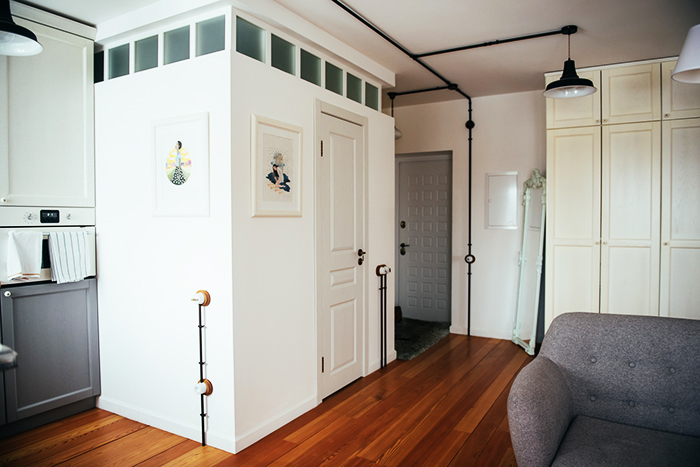

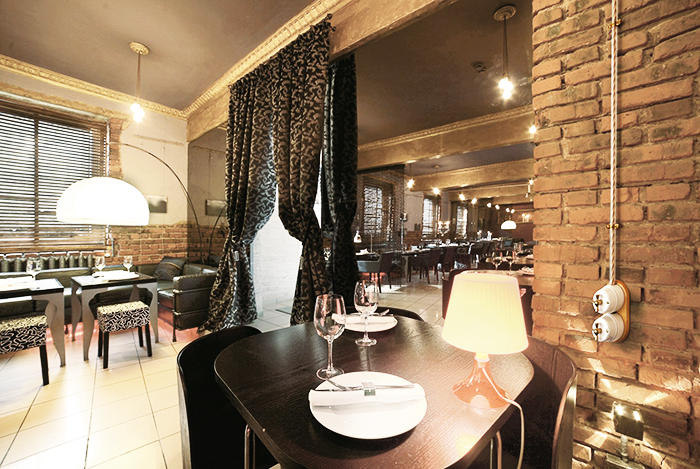

Beispiele für die Verwendung von Retro-Kabeln im Innenraum:

: FOTO: bossfor.org

: FOTO: media2.24aul.ru

: FOTO: 9dach.ru

: FOTO: inde.io.

: FOTO: l-gallery.ru

: FOTO: r-electro.ru

Retro-Verkabelung: Bewertungen

Bevor Sie sich für eine solche Verkabelung entscheiden, sollten Sie die Bewertungen derjenigen sorgfältig lesen, die bereits ein ähnliches Stromnetz in ihrem Haus oder ihrer Wohnung installiert haben.

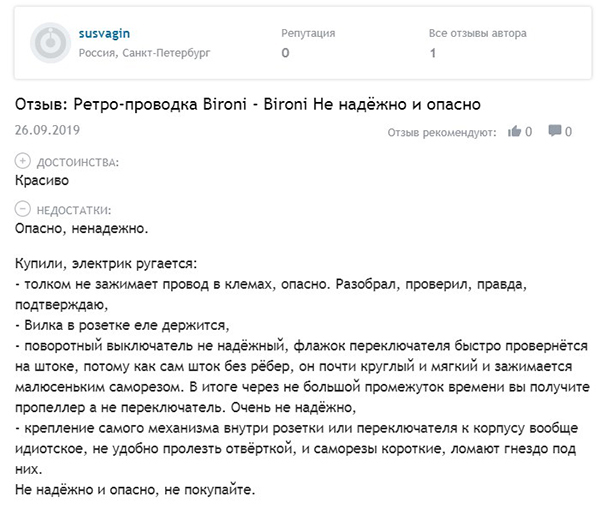

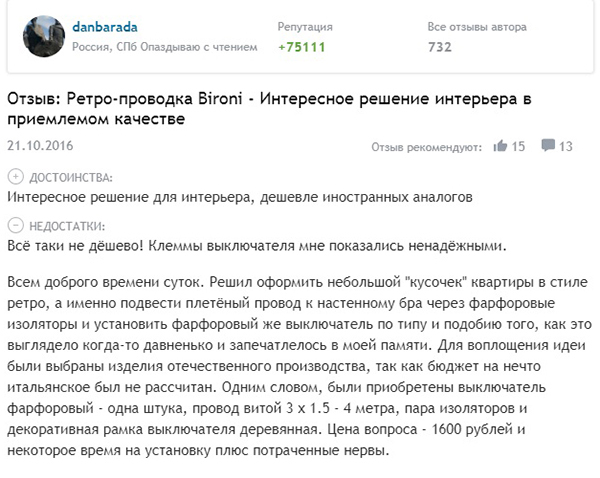

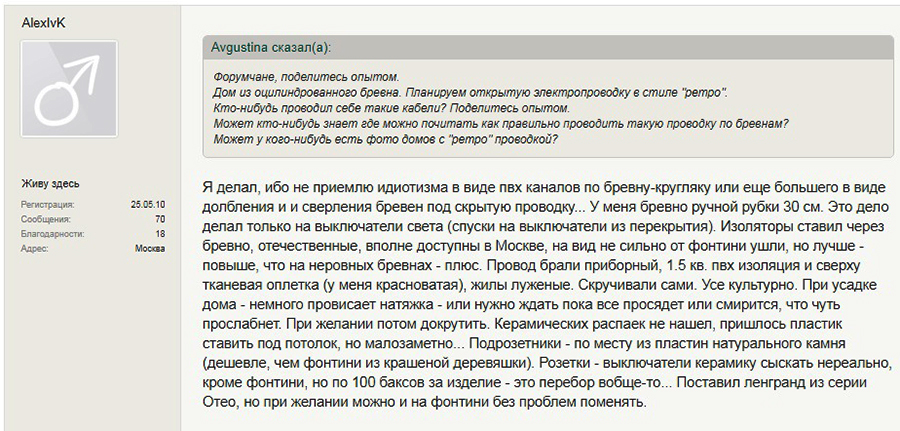

Feedback zur Retro-Verkabelung Bironi:
Weitere Details zu Otzovik: https://otzovik.com/review_5414996.html

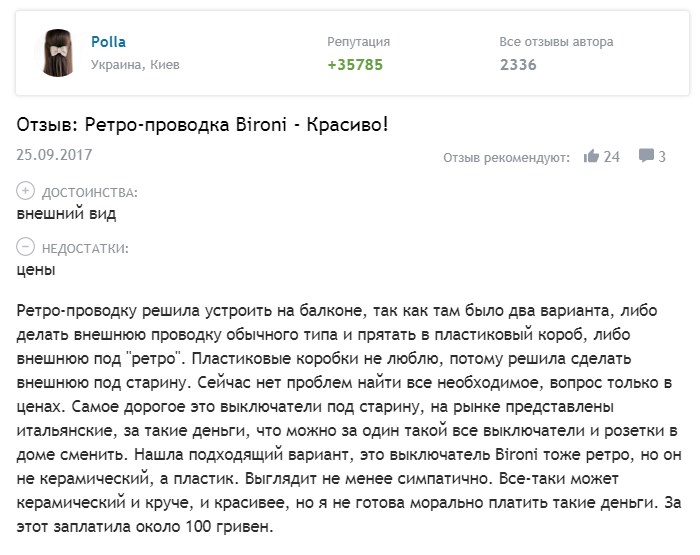

Eine weitere Bewertung zu Retro-Verkabelung Bironi:
Weitere Details unter ForumHouse: https://www.forumhouse.ru/threads/66468/

Eine weitere Bewertung zu Retro-Verkabelung Bironi:
Weitere Details zu Otzovik: https://otzovik.com/review_3943527.html

Eine weitere Bewertung zu Retro-Verkabelung Bironi:
Weitere Details zu Otzovik: https://otzovik.com/review_8798957.html

~~Retro-Verkabelung Bironi~~

Retro-Verkabelung - Preis pro Arbeit

Die Gesamtkosten für die Verkabelung einschließlich der Installation sind viel höher als die für die herkömmliche Verkabelung. Der Löwenanteil der finanziellen Kosten entfällt jedoch auf den Kauf von Materialien. Die Arbeiten selbst sind zwar nicht besonders schwierig, müssen jedoch mit besonderer Sorgfalt ausgeführt werden, da das Ergebnis immer in Sichtweite ist. Hier einige Preise ab September 2019, die auf Anfrage "Installation des Retro-Verkabelungspreises Russland" aus einer Reihe von Internetquellen bezogen wurden.

Unternehmen	Installationskosten (Stand Oktober 2019), RUB
	Steckdosen	Schalter	Anschlusskästen	Drahtverlegung
"Zwei Elektriker" Moskau und Region Moskau	500	500	450	120
"Heimelektriker" St. Petersburg	300	300	500	130
"ElectroDoka" Moskau und Region Moskau	300	300	400	150
LLC "Normogrand" In Moskau und Umgebung	300	300	450	100

Video: Installation der Retro-Verkabelung

Zusammenfassen

Retro-Verkabelung ist ein stilvolles Element des Innenraums, das die Individualität Ihres Hauses betont. Die hohen Kosten können etwas reduziert werden, indem ein Teil der Arbeit selbst erledigt wird. Aus Gründen der Wirtschaftlichkeit sollten Sie jedoch keine billigen und minderwertigen chinesischen Kabel und Komponenten verwenden. Darüber hinaus sollte die Endkontrolle des Stromnetzes und dessen Anschluss an die Schalttafel Fachleuten anvertraut werden.
