Kabelleistungstabelle nach Abschnitten für verschiedene Spannungsklassen und Installationsmethoden

Der Querschnitt der Leiter von elektrischen Drähten und Kabeln, die zum Verbinden von Beleuchtungs- und Haushaltsgeräten, Kraftwerken und verschiedenen Geräten verwendet werden, hängt von der Strommenge dieser Verbraucher und dementsprechend vom durch sie fließenden elektrischen Strom ab. Der Wert des maximal zulässigen Stroms, der für Drähte und Kabel verschiedener Marken durch den stromführenden Leiter fließt, wird gemäß ihrem Querschnitt und der Verlegemethode in den "Regeln für die Installation elektrischer Anlagen" (PUE), Kapitel 1.3 "Auswahl der Leiter für die Heizung, wirtschaftliche Stromdichte und gemäß den Bedingungen der Krone" geregelt. ... Wie Sie ein Kabel für die Heimverkabelung sowie eine Tabelle mit Stromquerschnitten für Kabel auswählen, die für viele Arbeiten nützlich ist, erfahren Sie in der heutigen Veröffentlichung homepro.techinfus.com/de/

PUE - das Hauptdokument, das alle Arbeitsbereiche in elektrischen Anlagen für verschiedene Zwecke regelt

So wählen Sie den Kabelquerschnitt für Lasten aus der Tabelle

Um den zulässigen Kabelquerschnitt zu bestimmen, muss die Leistung der mit ihrer Verwendung verbundenen Last bekannt sein. Es gibt zwei Möglichkeiten, dies zu tun:

Die Durchschnittswerte verschiedener Haushaltsgeräte sind in der folgenden Tabelle aufgeführt.

Diese Tabelle zeigt nicht alle Arten von Haushaltsgeräten und Werkzeugen, weil Ihre Nomenklatur ist ziemlich groß. Wenn es notwendig ist, die erforderlichen Werte zu finden, sollte man sich an das Internet wenden, wo man mit der "Suchmaschine" den Leistungswert des erforderlichen Ladeobjekts findet.

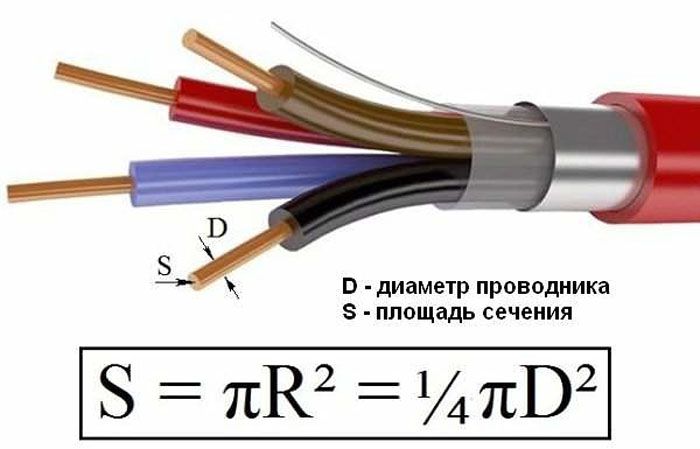

Der Querschnitt des stromführenden Leiters von Draht und Kabel bestimmt dessen Durchmesser

Wenn Sie die Leistungswerte der elektrischen Last kennen, können Sie den Wert des Stroms berechnen, der während ihrer Verwendung durch die Leiter fließt. Verwenden Sie dazu die Formel:

I = P / U.wo

Nachdem Sie die Stärke des durch den Leiter fließenden Stroms beim Anschließen der maximal möglichen Last in einem bestimmten Abschnitt des Stromkreises berechnet haben, können Sie dessen Querschnitt bestimmen.

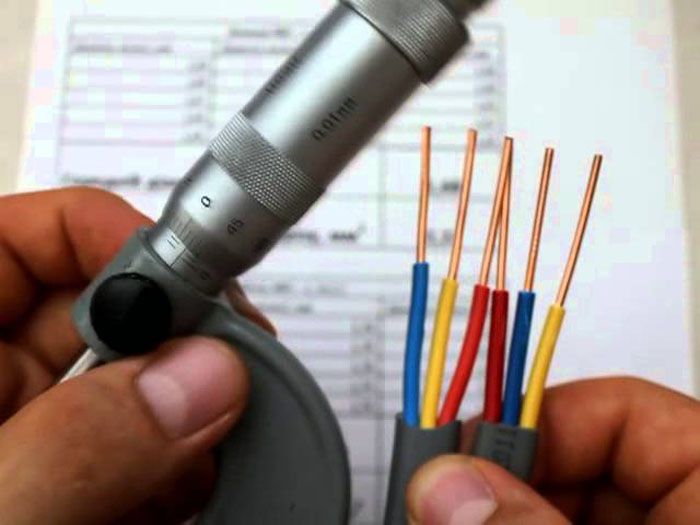

Der Durchmesser des Leiters kann mit einem Mikrometer gemessen werden

Auswahl des Querschnitts von Kupfer- oder Aluminiumdraht für Strom und Strom

Wie aus der Formel (nach der der elektrische Strom bestimmt wurde) ersichtlich ist, hängt der Wert des Stroms beim Anschließen einer bestimmten Leistung direkt von der Spannung des elektrischen Netzes ab, bei dem die angeschlossenen Geräte arbeiten. In dieser Hinsicht sind die Werte des maximal zulässigen Stroms bei verschiedenen Spannungsklassen in der Fachliteratur separat sowie für verschiedene Marken stromführender Leiter angegeben, nämlich:

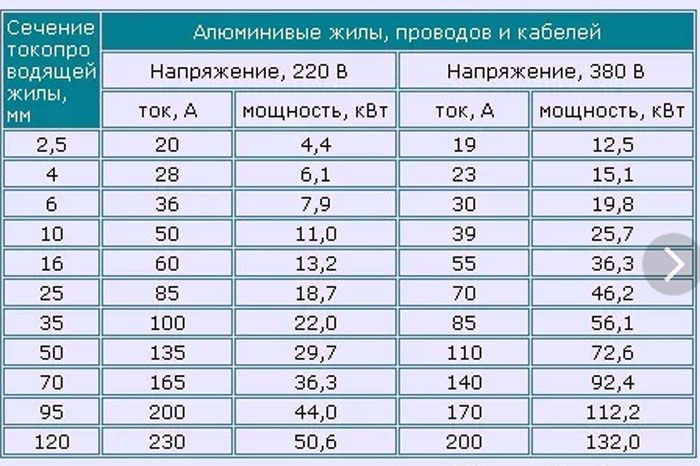

1. 1. Für Aluminiumleiter.

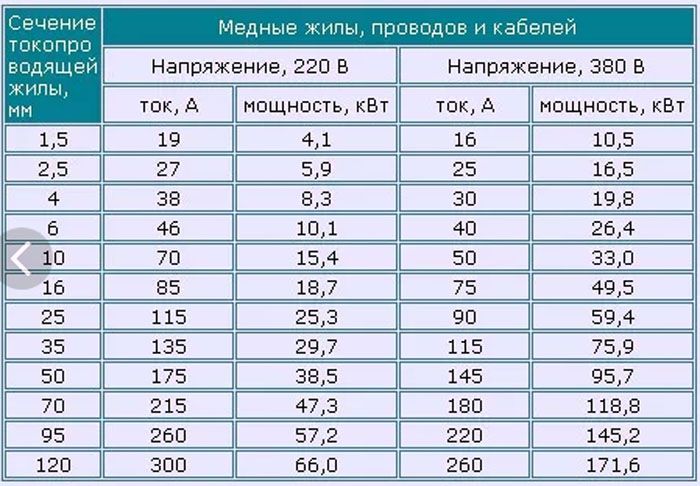

1. 1. Für Kupferleiter.

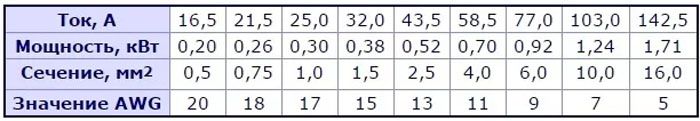

1. Für Leiter, die in Niederspannungsklassen (12/24 V) verwendet werden.

Auswahl des Kabelquerschnitts nach PUE

Wie bereits oben ausgeführt, wird in der Präambel dieses Artikels die Übereinstimmung des Kabelquerschnitts und anderer elektrischer Größen (Strom und Leistung, Länge und Verlegemethode) durch die "Regeln für die elektrische Installation" geregelt. In Übereinstimmung mit diesem technischen Dokument werden die Werte der zulässigen Ströme zusätzlich zu den oben betrachteten Indikatoren auch nach der Art ihrer Verlegung sowie nach der Art der Isolierung klassifiziert, die bei der Herstellung von Drähten und Kabeln verwendet wird, nämlich:

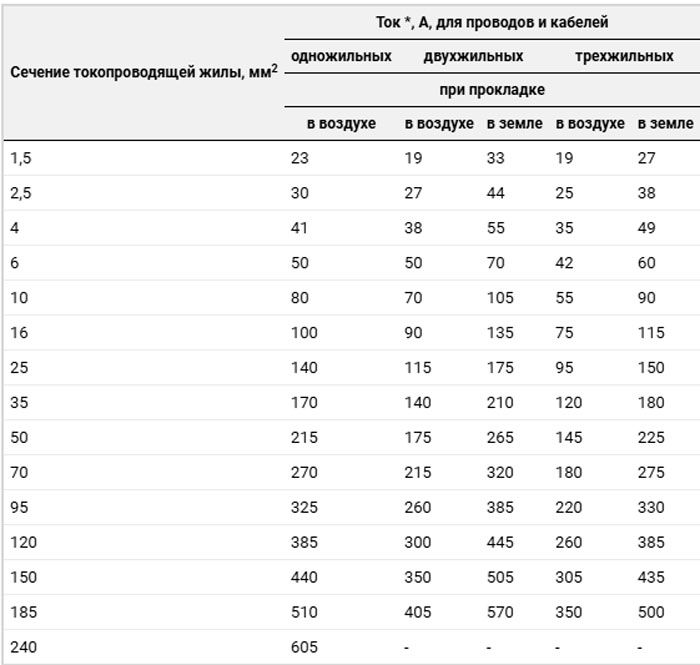

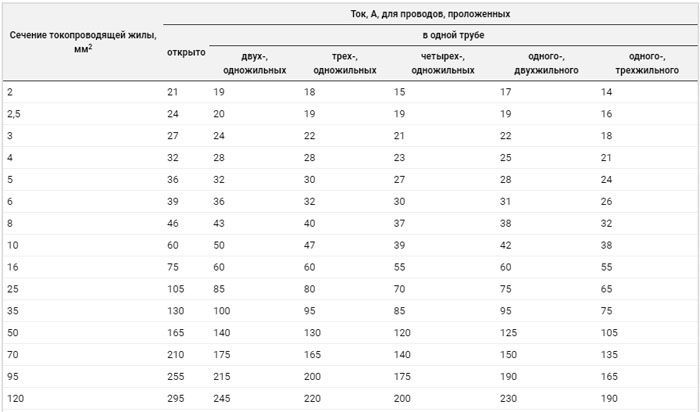

1. Für Drähte und Kabel mit Gummi- und PVC-Isolierung mit Kupferleitern.

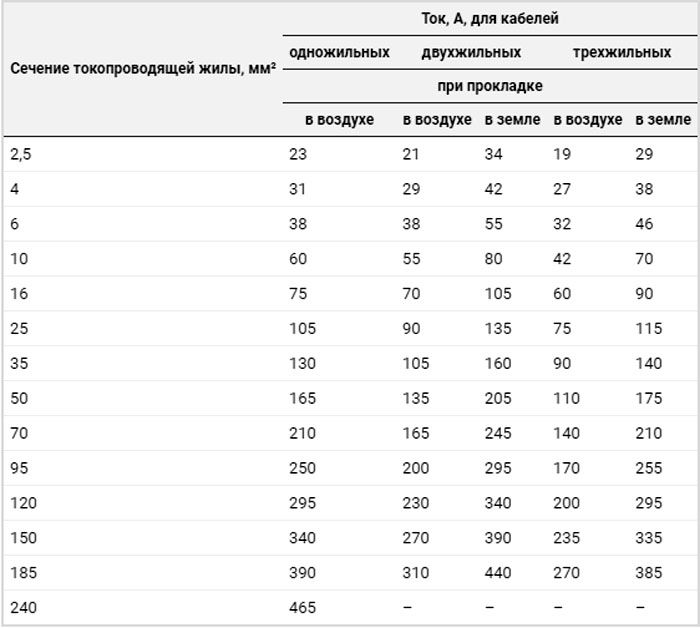

2. Für Drähte und Kabel mit Gummi- und PVC-Isolierung mit Aluminiumleitern.
3. Für Drähte und Kabel mit Gummiisolierung mit Kupferleitern und Schutzhülle.
4. Für Drähte und Kabel mit Gummi- und PVC-Isolierung mit Aluminiumleitern und Schutzhülle.

Stromkabelquerschnittsrechner

Stromkabelquerschnittsrechner

Geben Sie Strom ein

Nennspannung auswählen

"type =" radio "geprüft> 220V

"type =" radio "> 380V

Geben Sie die Anzahl der Phasen an

13

Kernmaterial auswählen

"type =" radio "> Kupfer (Cu)

"type =" radio "> Aluminium (Al)

Kabellänge eingeben

Formel für eine Phase

Formel für 3 Phasen

Bedingung für eine Phase

Bedingung für 3 Phasen

Wenn weniger als 0,5 für eine Phase

Wenn mehr als 0,5 für eine Phase

Wenn weniger als 0,5 für drei Phasen

Wenn mehr als 0,5 für drei Phasen

Empfohlener Querschnitt für die 1. Phase

Empfohlener Querschnitt für 3 Phasen

BERECHNUNGSERGEBNISSE

Geschätzter Kabelabschnitt

Empfohlener Kabelabschnitt

Wohin soll das Ergebnis gesendet werden?

Lassen Sie das Feld leer, wenn das Senden von Ergebnissen nicht erforderlich ist

Zahlungsmöglichkeiten

Spamschutz

Geben Sie den Code aus dem Bild ein

Senden Sie mir das Ergebnis per Post

Senden Sie mir das Ergebnis per Post

Was erklärt den Unterschied in der Wahl des Kabelquerschnitts für versteckte und offene Verkabelung?

Während des Stromflusses durch stromführende Leiter erwärmen sie sich, wodurch Wärme von ihrer Oberfläche abgegeben wird, und infolgedessen ändern sich die dielektrischen Eigenschaften der bei der Herstellung von Drähten und Kabeln verwendeten Isolierung. Bei offener Verkabelung erfolgt die Kühlung intensiver, daher sind die Werte der maximal zulässigen Ströme für diese Installationsmethode höher, und bei versteckter Verkabelung ist die Kühlung weniger effektiv, und dementsprechend ist der Querschnittswert des Kerns geringer.

Drahtmarken für verschiedene Arten der elektrischen Verkabelung

Was tun, wenn Sie die Verkabelung dringend verlegen müssen, aber kein Kabelabschnitt erforderlich ist?

Gegenwärtig finden Sie elektrische Drähte und Kabel verschiedener Marken und in einer Vielzahl von Querschnitten im Angebot. Bei der Installation von elektrischen Leitungen können jedoch Situationen auftreten, in denen das Kabel mit dem erforderlichen Querschnitt beendet ist und es nicht möglich ist, es schnell zu kaufen. In diesem Fall kann ein ähnliches Problem auf zwei Arten gelöst werden:

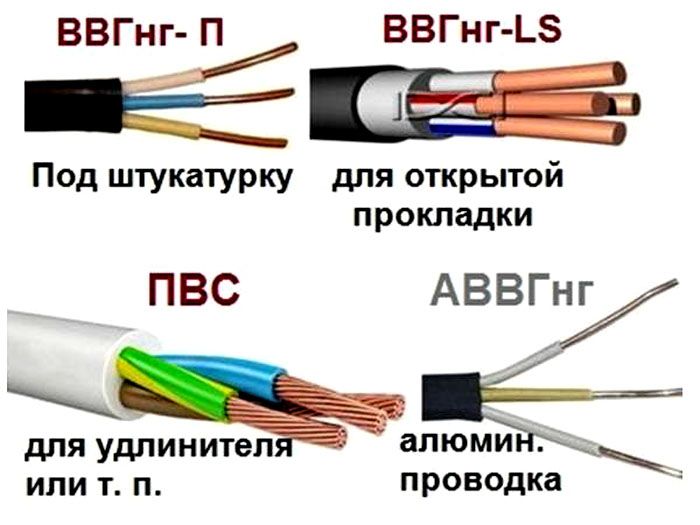

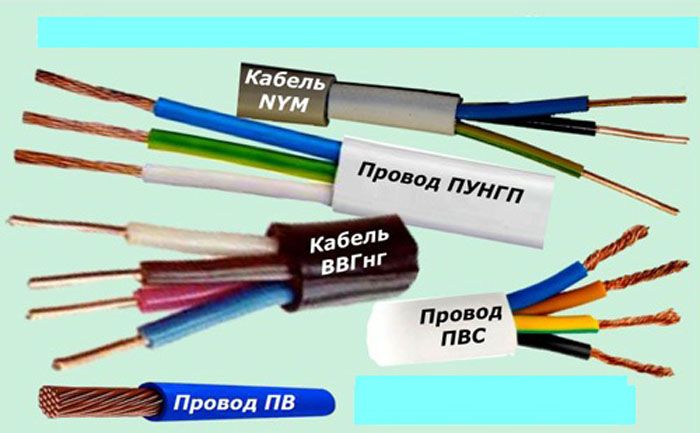

Elektrische Drähte und Kabel unterscheiden sich in der Art der Isolierung und des Leiters, was die Möglichkeit ihrer Verwendung für verschiedene Arten von elektrischen Leitungen bestimmt

So wählen Sie eine Kabelmarke für die Heimverkabelung

Bei der Auswahl einer Kabelmarke für elektrische Arbeiten ist das Hauptdokument, auf dessen Grundlage Sie die richtige Wahl treffen können, die "Regeln für die Installation elektrischer Anlagen", Abschnitt 2 "Kanalisation von Elektrizität".

Die allgemeinen Kriterien für die Auswahl eines Kabels für die Hausverkabelung sind die folgenden Indikatoren:

1. Verlegemethode - versteckt oder offen.
2. Das Material der Gebäudestrukturen, auf denen die Verlegung durchgeführt wird, ist brennbar oder nicht brennbar.
3. Die Klasse der Räumlichkeiten für die Aggressivität der Umwelt ist nass, feuergefährlich, explosiv.
4. Art der Befestigung an Gebäudestrukturen - Halterungen und Tablett, Kabel und Kabelkanal sowie andere Optionen.
5. Abschnitt des stromführenden Leiters.
6. Herstellerzuverlässigkeit.
7. Kosten.

Empfohlene Drähte und Kabel für die Haushaltsverkabelung

Die Art der Verlegung entlang von Gebäudestrukturen, ihre Typen und die Marke von Kabeln (Drähten) werden von der PUE geregelt, ebenso wie die Anforderungen an die elektrische Verkabelung in Räumen verschiedener Arten, es gibt jedoch keine strengen Anforderungen an die Methode zur Befestigung von Drähten und Kabeln. Nach diesem Indikator entscheidet jeder Benutzer selbst, welches Kabel für ihn besser geeignet ist, da starre Marken (Einzeldraht) leichter an Verdrahtungsprodukte anzuschließen und Verbindungen in Anschlusskästen herzustellen sind und flexible (Mehrdraht) einfacher zu installieren sind. Die Zuverlässigkeit von Kabelprodukten steht in direktem Zusammenhang mit der Marke des Herstellers und spiegelt sich dementsprechend in den Kosten wider - je bekannter das Unternehmen, desto teurer ist das zum Verkauf angebotene Produkt.

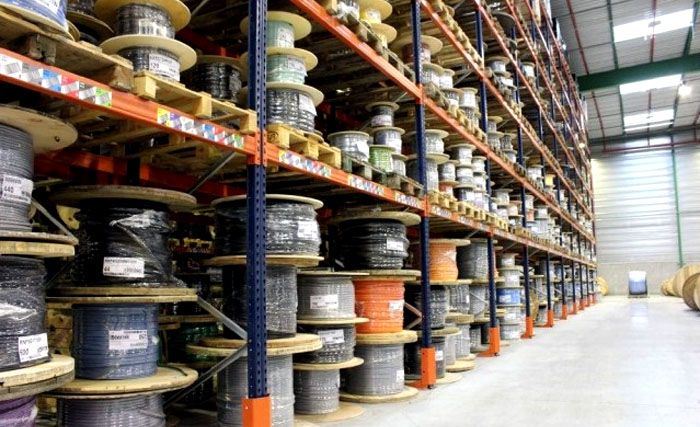

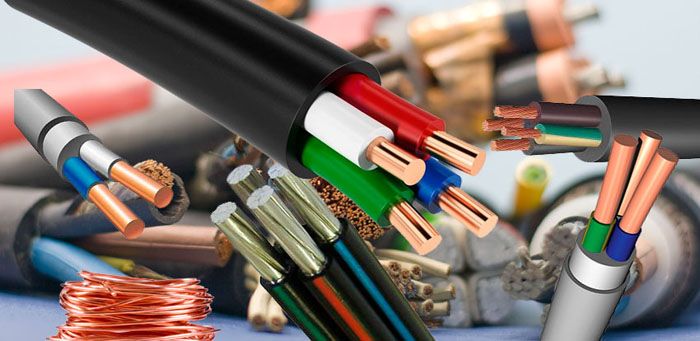

Kabelprodukte können von großen Unternehmen, die sich auf elektrische Produkte spezialisiert haben, oder in Baumärkten gekauft werden, die zu Fuß erreichbar sind

Anhand der oben genannten Auswahlkriterien und unter Berücksichtigung der Anforderungen des PUE kann jeder Benutzer unabhängig die Kabel- oder Drahtmarke auswählen, die für ein bestimmtes Objekt verwendet werden kann - eine Wohnung, eine Sommerresidenz oder ein Landhaus.

Video: Wie man ein Kabel für die Hausverkabelung auswählt und sich nicht irrt
