Wärmebildkamera zur Inspektion von Gebäuden und Bauwerken - was es ist und wie man es benutzt
Reduzierung der damit verbundenen Kosten Rechnungen bezahlen Absolut alle Verbraucher von Energieressourcen sind an der verbrauchten thermischen und elektrischen Energie interessiert. Unter den Möglichkeiten, solche Probleme zu lösen, gibt es mehrere Richtungen: Verwenden moderne Materialienmit besseren Wärmedämmeigenschaften und neuen Gerätetypen mit hoher Nutzungseffizienz und hoher Energieeffizienz sowie Reduzierung der Wärmeenergieverluste in bestehenden Gebäuden und Strukturen. Um den Ort mit dem größten Wärmeverlust zu bestimmen, werden für diese Zwecke spezielle Geräte verwendet. Eine Wärmebildkamera zur Inspektion von Gebäuden und Bauwerken ist das Thema dieses Artikels.
Mithilfe der Wärmebilduntersuchung können Sie die Orte mit den größten Wärmeenergieverlusten in Gebäuden und Strukturen verschiedener Designs und Zubehörteile ermitteln
Der Inhalt des Artikels
- 1 Was ist eine Wärmebildkamera und wofür?
- 2 Gerät und Funktionsprinzip
- 3 Hauptmerkmale
- 4 Funktions- und Zusatzausstattung
- 5 Anforderungen an Geräte und Spezialisten für die Wärmebildprüfung von Gebäuden
- 6 Wie wird ein Haus mit einer Wärmebildkamera vermessen?
- 7 In welcher Form wird nach einer Objektvermessung ein Thermografiebericht erstellt?
- 8 So wählen Sie eine Wärmebildkamera zur Selbstüberwachung von Wärmelecks
- 9 Die besten Modelle der Mittelklasse
- 10 Mobile Wärmebildkamera für ein Smartphone - wie real die Messwerte sind
- 11 Wie man eine Wärmebildkamera mit eigenen Händen zusammenbaut, und ob es sich überhaupt lohnt, dies zu tun
- 12 Zu welchem Preis und wo ist es rentabel, eine Wärmebildkamera für die Bauinspektion zu kaufen - Preisübersicht

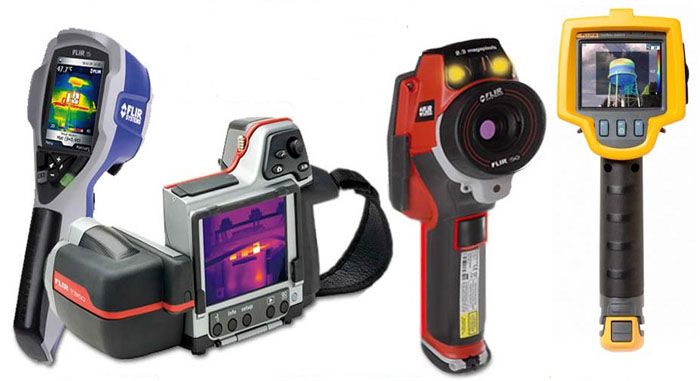

Was ist eine Wärmebildkamera und wofür?
Eine Wärmebildkamera ist ein technisches Gerät zur Bestimmung der Temperaturverteilung auf der Oberfläche des inspizierten Objekts ohne direkten Kontakt damit. Im Inspektionsmodus erhält der Bediener, der Messungen vornimmt, das Ergebnis in Form eines Farbbildes, in dem unterschiedliche Temperaturen in unterschiedlichen Farben angezeigt werden. Ähnliche technische Geräte werden in verschiedenen Branchen und Bereichen des menschlichen Lebens eingesetzt:
- Objekte der Elektrizitätswirtschaft und elektrische Anlagen für verschiedene Zwecke.
- Konstruktion von Aufgaben und Strukturen.
- Beseitigung von Unfällen und Notfällen im Zusammenhang mit der Rettung von Menschen und Tieren.
- Militäreinsätze.
- Jagd und Tourismus.
- Ärztliche Untersuchung einer Person.

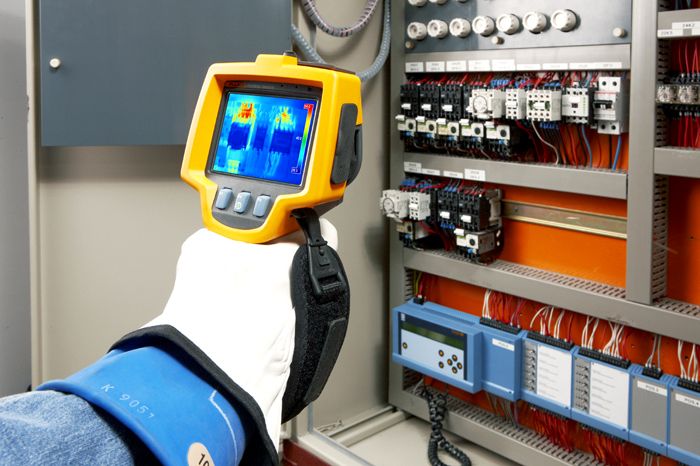

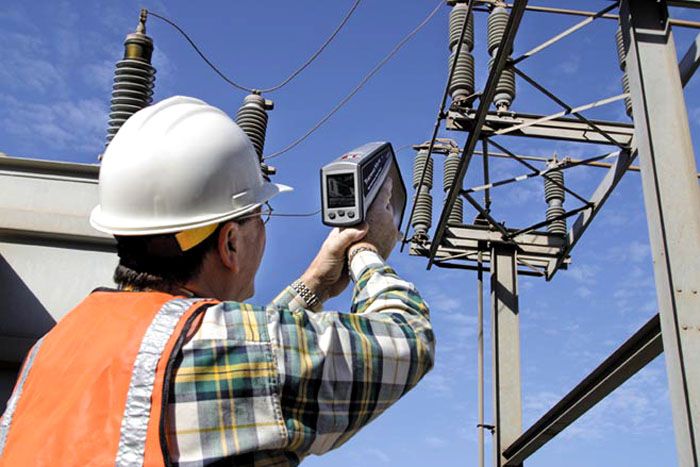

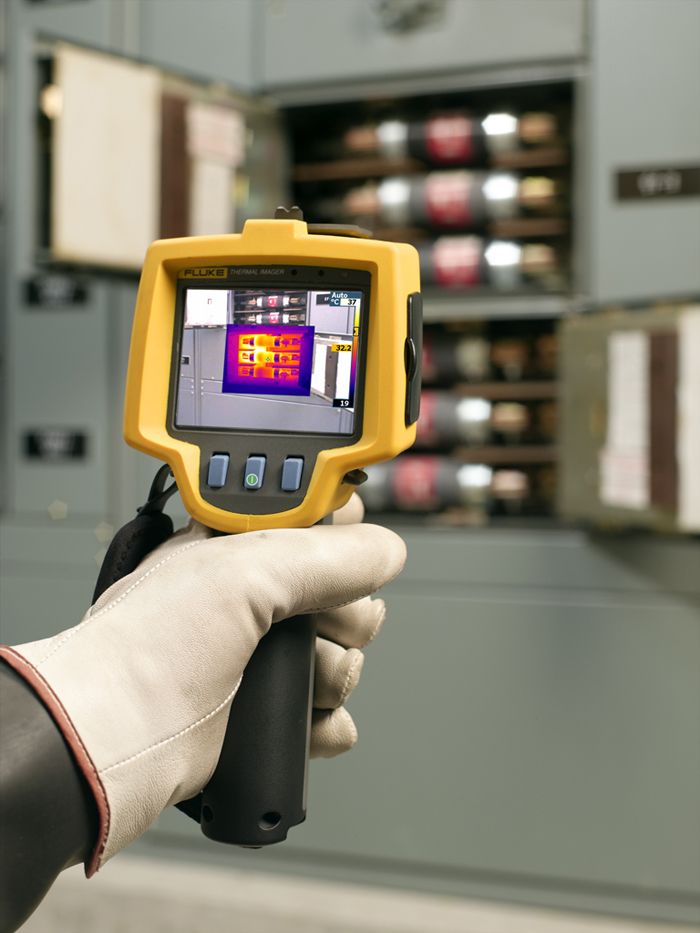

Mithilfe einer Wärmebildkamera können Energieingenieure lose Kontaktverbindungen in Schaltschränken und Baugruppen identifizieren

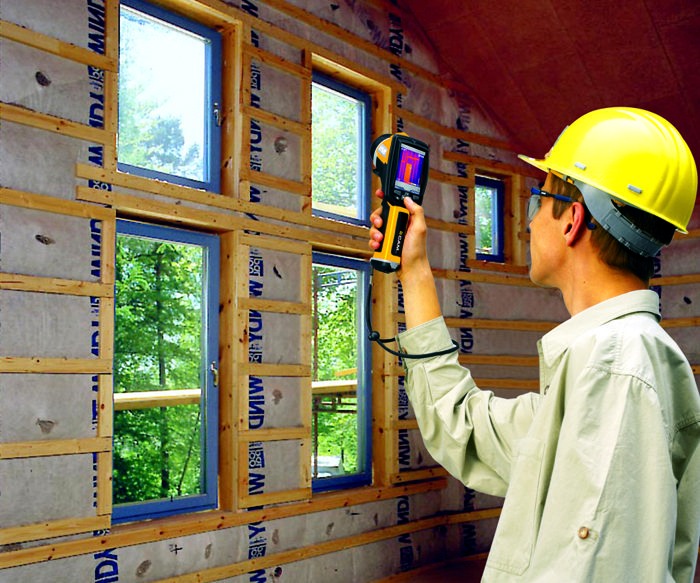

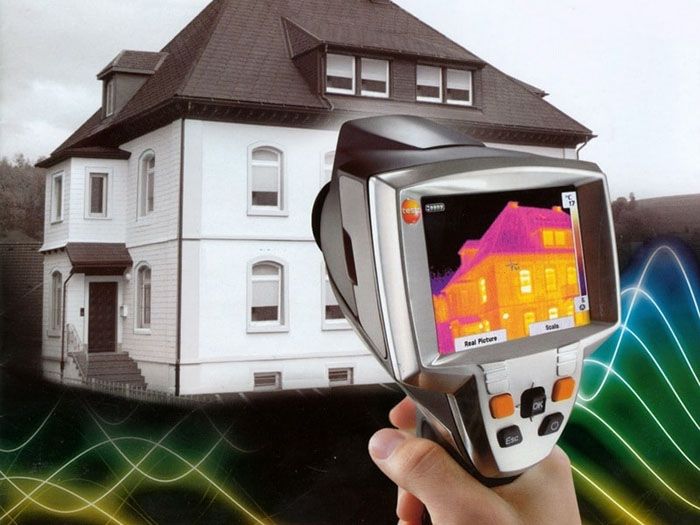

Mit Hilfe einer Wärmebildkamera können Sie ein Haus sowohl in der Bauphase als auch während des Betriebs auf Wärmeverluste überprüfen, um Kontaktverbindungen in elektrischen Netzen zu erkennen, die während des Betriebs am stärksten beheizt sind. Diese Geräte helfen dem Ministerium für Notsituationen bei der Suche nach Opfern, wenn Rauch vorhanden ist und am Unfallort keine Beleuchtung vorhanden ist. Das Militär verwendet Wärmebildkameras, um den Feind im Dunkeln zu erkennen, und aus den gleichen Gründen verwenden Jäger ähnliche Geräte, mit dem einzigen Unterschied, dass sie das Tier verfolgen. In der Medizin werden Wärmebildkameras seit langem auch zur Untersuchung einer Person eingesetzt: zur Behandlung von Tumoren verschiedener Art, einschließlich bösartiger, zur Identifizierung von Personen mit Fieber - im Falle der Gefahr von Epidemien, insbesondere wenn sie aus dem Ausland importiert werden.
Verwendung von Wärmebildkameras in verschiedenen Branchen und in der Landwirtschaft
Darüber hinaus werden Wärmebildkameras bei verschiedenen Transportarten in der Betriebs- und Reparaturart eingesetzt: Erwärmung von Lagern und Radsätzen, Einstellung Klimaanlagen und die Art der Abgase usw. Mit diesen Geräten können das Ultraschallschweißen und die Qualität der Herstellung elektronischer Geräte, technologische Prozesse verschiedener Branchen sowie der Betrieb von Rohrtransportsystemen gesteuert werden: Heizkraftwerke, Öl- und Gaspipelines.
Gerät und Funktionsprinzip
Die Arbeit einer Wärmebildkamera basiert auf dem Effekt der Thermografie, die darin besteht, ein Bild im Infrarotbereich zu erhalten. Eine Infrarotkamera erfasst Strahlung, wandelt sie in ein digitales Signal um und zeigt sie in einem Wärmebildformat auf dem Gerätemonitor an. Moderne Industriemodelle können das resultierende Bild zur Verarbeitung, zum Drucken und zur weiteren Verwendung auf ein externes elektronisches Gerät übertragen. Das Funktionsprinzip solcher Geräte ist in der folgenden Abbildung dargestellt.
Eine mit einem Objektiv ausgestattete Infrarotkamera erfasst das inspizierte Objekt und überträgt das Bild an die Analyseverarbeitungseinheit, von der das Bild dem Display, der Speicherkarte oder einem externen Gerät zugeführt wird
Die wichtigsten Strukturelemente sowie Steuerelemente für den Betrieb des Geräts sind nachstehend aufgeführt:
- Linse (1);
- Anzeige (2);
- Steuertasten (3);
- Gerätekörper mit bequemem Griff (4);
- Taste zum Starten des Gerätes (5).
Wärmebildkomponenten - Fluke TIS-Modell
Hauptmerkmale
Alle modernen Modelle sind digitale Messgeräte, deren Hauptelement eine elektronische Matrix ist. Jedes ihrer Pixel zeichnet die Temperatur an einem separaten Punkt des zu untersuchenden Objekts (Raums) auf. Zur Vereinfachung der Verwendung werden Punkte mit unterschiedlichen Temperaturen in verschiedenen Farben angezeigt - von dunkelblau bis rot, was Werten von niedrigeren bis höheren Werten entspricht. Die wichtigsten technischen Merkmale dieser Geräte sind:
- Wärmeempfindlichkeit. Dies ist der wichtigste Parameter, der den Messfehler an zwei benachbarten Punkten (NETD) bestimmt. Es wird in ° C gemessen und je niedriger es ist, desto höher ist die Qualität des resultierenden Bildes. Für Nachtsichtgeräte beträgt dieser Wert 0,025 bis 0,05 ° C und für Modelle, die für Energieaudits verwendet werden, 0,05 bis 0,08 ° C.

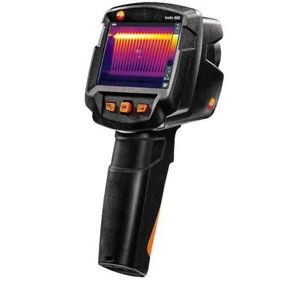

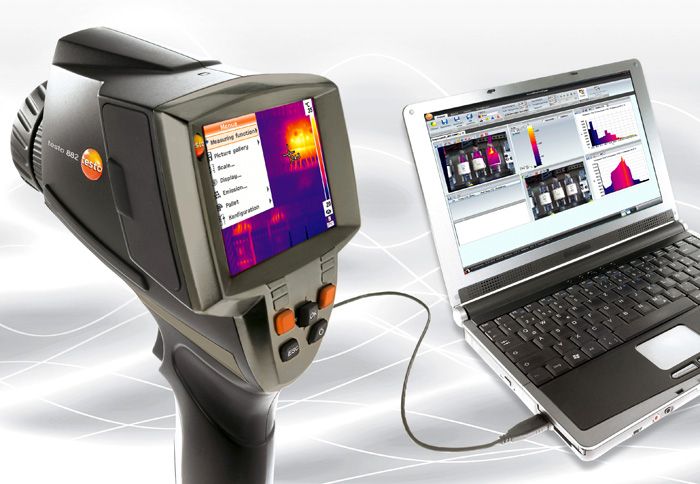

Mit dem Testo 882-Modell können Sie problemlos ein Energieaudit für jedes Objekt durchführen
- Abmessungen und Auflösung des IR-Detektors sowie des LCD-Displays. Die Abmessungen des IR-Detektors (Matrix) bestimmen die technischen Fähigkeiten des Geräts, um an jedem Punkt genauere Informationen über das zu untersuchende Objekt zu erhalten (Anzahl der Temperaturwerte - Anzahl der Pixel).Die Größe des LCD ist wichtig, wenn das Modell nicht mit einer externen PC-Schnittstelle oder einem Speicherkartensteckplatz ausgestattet ist.
- Gemessener Temperaturbereich. Dieser Indikator bestimmt den Nutzungsumfang des Geräts und seine Kosten. Je breiter der Bereich der gemessenen Temperaturen ist, desto höher ist der Preis solcher Geräte. Für verschiedene Modelle kann der Bereich zwischen -40 ... + 500 ° C liegen. Bei der Auswahl eines Geräts sollte daher die Art der Messung vorgestellt werden, die mit seiner Verwendung durchgeführt werden soll.

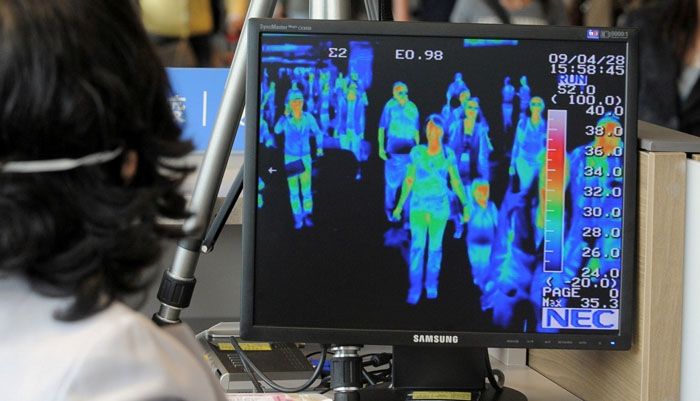

Mit dem in den Ankunftsbereichen des Flughafens installierten Gerät können Sie Personen mit hoher Körpertemperatur identifizieren
- Modi zum Anzeigen und Speichern von Daten.
In Wärmebildkameras sind die Hauptbetriebsarten:
- Voll-IR-Bildschirm ("Voll-IR") - Das Infrarotbild wird auf dem gesamten Bildschirm des Geräts angezeigt.
- Bild für Bild ("Bild-in-Bild") - An der Stelle der Richtungswirkung des Geräts wird ein Fenster mit einem Infrarotbild angezeigt, das von fotografischen Bildern des untersuchten Objekts umgeben ist.
- automatische Zusammenführung ("Alpha Blending") - gekennzeichnet durch ein kombiniertes Bild eines Objekts im sichtbaren und infraroten Spektrum;
- IR / sichtbarer Alarm - erzeugt ein Bild gemäß den angegebenen Einstellungen im IR-Bereich, die restlichen Elemente des inspizierten Objekts werden in einem normalen Bild angezeigt;
- vollständig sichtbar ("Voll sichtbares Licht") - konventionelle digitale Fotografie.

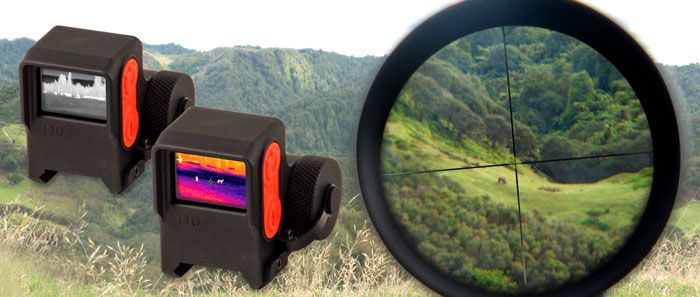

Das Vorhandensein einer Wärmebildkamera ermöglicht es Jägern, das Tier nachts und bei schlechten Sichtverhältnissen aufzuspüren
Alle hergestellten Wärmebildkameras verfügen über einen Betriebsmodus "Volles IR". Andere Modi sind nur für bestimmte Modelle verfügbar, auf die Sie beim Kauf dieses Geräts achten sollten.
Funktions- und Zusatzausstattung
Die Funktionalität ist einer der wichtigsten Indikatoren für jedes technische Gerät, das vollständig für Wärmebildkameras gilt. Zu den zusätzlichen Funktionen, die auf solchen Geräten am häufigsten verfügbar sind, gehören:
- automatische Anzeige des heißesten Punktes des inspizierten Objekts;
- zoom - die Möglichkeit, ein Objekt mit der installierten Optik zu vergrößern und eine Vermessung in einem bestimmten Abstand davon durchzuführen;
- Identifizierung von Orten mit hoher Luftfeuchtigkeit;
- die Fähigkeit, ein Infrarotbild einem sichtbaren Bild zu überlagern ("Twin Pix" -Modus);
- Anzeigen des resultierenden Bildes im "Isothermen" -Modus, wenn die angegebene Temperatur in einer bestimmten Farbe angezeigt wird und alle anderen Werte in anderen angezeigt werden;
- Videomodus im Infrarotbereich - auch in den teuersten Geräten vorhanden.

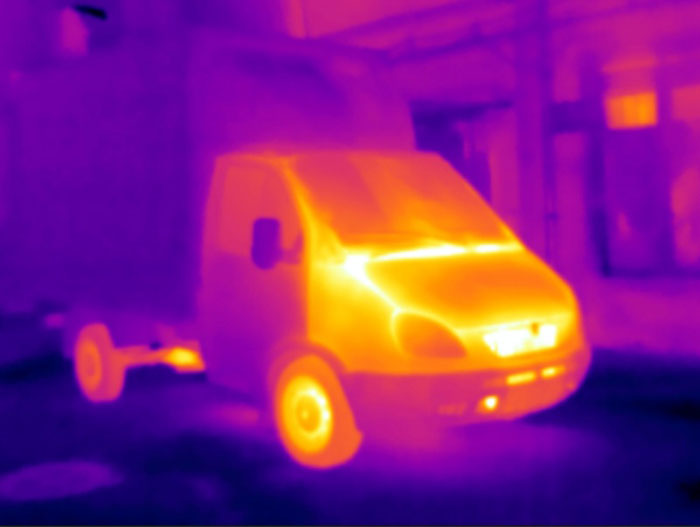

Ein Bild eines Autos mit einem laufenden Motor auf dem Wärmebildschirm
Als Zusatzausstattung für einzelne Modelle bieten die Hersteller:
- Laserführung, die die Identifizierung spezifischer Elemente der Umfrage erleichtert;
- abnehmbare Objektive zur Erhöhung der Zoomfunktionen;
- andere Elemente, die für jedes spezifische Modell des Geräts verfügbar sind.
Anforderungen an Geräte und Spezialisten für die Wärmebildprüfung von Gebäuden
Die Wärmebildinspektion von Gebäuden ist ein wesentlicher Bestandteil der Aktivitäten, die während der Durchführung eines Energieaudits durchgeführt werden, das durch das Bundesgesetz Nr. 261-FZ vom 23.11.2009 "Über Energieeinsparung und Steigerung der Energieeffizienz und Einbeziehung in bestimmte Gesetzgebungsakte der Russischen Föderation" und durch den Beschluss der Regierung der Russischen Föderation vom 27.12.2010 geregelt ist Nr. 2446-r Staatliches Programm der Russischen Föderation "Über Energieeinsparung und Steigerung der Energieeffizienz bis 2020".
Die Inspektion von Wärmebildern in allen Bauphasen ist sehr wichtig, um eine maximale Wärmespeicherleistung in der im Bau befindlichen Anlage zu erzielen.
Darüber hinaus wird die Durchführung von Erhebungen durch eine Reihe anderer Resolutionen der Regierung der Russischen Föderation, Anordnungen des Energieministeriums sowie andere in den Regionen unseres Landes verabschiedete Dokumente sowohl auf der Ebene der Leiter dieser Einrichtungen als auch der Gemeinden geregelt.Zusätzlich zu den Organisationsdokumenten, die die Durchführung und die Notwendigkeit der Durchführung solcher Arbeiten regeln, wird die Wärmebilduntersuchung gemäß den technischen Anforderungen in Bezug auf die Regeln für die Durchführung dieser Arbeiten, den Anforderungen an die Forschungsobjekte und der Zulassung zu ihrer Durchführung durchgeführt:
- Für die Zulassung zur Arbeit:
- PB 03-372-00 "Zertifizierungsregeln und Grundanforderungen für zerstörungsfreie Prüflabore".
Durch die Inspektion von Gebäuden kann nicht nur der Verlust verschiedener Energiearten festgestellt, sondern auch das Auftreten von Notsituationen verhindert werden
- Nach den Arbeitsregeln:
- GOST 26254-84 "Methoden zur Bestimmung des Wärmeübertragungswiderstands von umschließenden Strukturen";
- GOST 26629-85 „Gebäude und Strukturen. Verfahren zur Qualitätskontrolle der Wärmebildkamera der Wärmeisolierung von umschließenden Strukturen ";
- GOST 25380-82 "Verfahren zur Messung der Dichte von Wärmeflüssen, die durch umschließende Strukturen fließen";
- GOST R 54852-2011. "Gebäude und Konstruktionen. Verfahren zur Qualitätskontrolle der Wärmebildkamera der Wärmeisolierung von umschließenden Strukturen ";
- RD-13-04-2006 "Über das Verfahren zur thermischen Kontrolle von technischen Geräten und Strukturen, die in gefährlichen Produktionsanlagen verwendet und betrieben werden."
- Um Strukturen und Strukturen zu bauen:
- SNiP 23-02-2003 "Wärmeschutz von Gebäuden";
- MGSN 2.01-99 "Energieeinsparung in Gebäuden".
Die Wärmebilduntersuchung bestimmt nicht nur die Orte der größten Wärmeverluste durch die umschließenden Strukturen, sondern zeigt auch die Orte der Bildung von Fäulnis und anderen Zersetzungsprozessen auf, die mit einem Temperaturanstieg einhergehen
Wie wird ein Haus mit einer Wärmebildkamera vermessen?
Die Inspektion eines Wohnhauses, einer Hütte oder einer Industrieanlage mit einer Wärmebildkamera wird von einer lizenzierten Organisation durchgeführt, die zur Durchführung solcher Arbeiten berechtigt ist. Ausnahmen bilden Fälle, in denen der Eigentümer des Objekts diese Umfrage selbst durchführt und die erhaltenen Daten für seinen persönlichen Gebrauch benötigt. Für die erfolgreiche Durchführung von Arbeiten zur Inspektion von Gebäuden und Bauwerken sind folgende Bedingungen zu beachten:
- Bei Messungen im Freien sollte es keinen Niederschlag geben, da sonst die Ergebnisse unzuverlässig sind.
- Wenn Sie ein Haus oder eine andere Struktur mit einer Wärmebildkamera aufnehmen, muss innerhalb des untersuchten Objekts und außerhalb ein Temperaturunterschied bestehen.
- Die thermischen Grenzen des Messobjekts müssen geschlossen sein.
- Bei der Inspektion von Gebäuden mit großer Fläche sollten Messungen für jede Messung in gleichem Abstand durchgeführt werden, was mit einem Entfernungsmesser oder einem anderen Messgerät erreicht wird.
Zur Durchführung der Wärmebildkontrolle müssen qualifizierte und zertifizierte Spezialisten hinzugezogen werden.
Die Verwendung eines bestimmten Modells einer Wärmebildkamera wird in der Bedienungsanleitung ausführlich beschrieben. Aufgrund der Vielzahl der auf dem relevanten Markt verfügbaren Modelle ist es unmöglich, alle Betriebsarten für verschiedene Geräte im Rahmen eines Informationsartikels zu berücksichtigen.
In welcher Form wird nach einer Objektvermessung ein Thermografiebericht erstellt?
Nach Abschluss der Inspektion der Anlage stellt die Organisation, die die Arbeiten durchgeführt hat, ein ganzes Paket von Dokumenten zur Verfügung, die in GOST R 54852-2011 „Gebäude und Strukturen. Verfahren zur Qualitätskontrolle der Wärmebildgebung der Wärmedämmung von umschließenden Strukturen ", einschließlich:
- Informationen über das untersuchte Objekt;
- Verweise auf Methoden, Standards und andere normative Dokumente, auf deren Grundlage Messungen durchgeführt wurden;
- Bedingungen, unter denen die Arbeiten durchgeführt wurden (Temperatur, Feuchtigkeit, atmosphärischer Druck usw.);
- Datum und Uhrzeit der Durchführung der Forschung;
- Informationen über die verwendeten Geräte, deren Überprüfung sowie die Qualifikationen des Personals, das die Messungen durchgeführt hat;
- Thermogramme, die als Ergebnis der Arbeit erhalten wurden;
- eine Beschreibung der festgestellten Mängel;
- Empfehlungen zur Beseitigung der erkannten Bemerkungen.
Der technische Bericht zur Wärmebildprüfung von Gebäuden und Bauwerken muss Thermogramme des untersuchten Bauwerks enthalten
Alle Dokumente werden von den Spezialisten, die die Arbeiten durchgeführt haben, unterschrieben und vom Leiter der Organisation (Labor), die die Wärmebilduntersuchung durchgeführt hat, mit der obligatorischen Angabe des Datums des Berichts genehmigt. Aufgrund der Tatsache, dass zur Erlangung eines offiziellen Dokuments über die Durchführung eines Energieaudits nur akkreditierte Spezialisten kontaktiert werden müssen, die wiederum bestimmte Kosten für die Erteilung von Genehmigungen, die Überprüfung der Ausrüstung und das Schulungspersonal tragen müssen, sind die Kosten für die Durchführung solcher Arbeiten recht hoch.
In verschiedenen Regionen unseres Landes kann der Preis der Umfrage aufgrund von Parametern wie:
- Forschungsort (Entfernung vom Ort der Organisation, die die Arbeit ausführt);
- das Arbeitsvolumen in Abhängigkeit von der Fläche (dem Volumen) des inspizierten Objekts;
- die Anzahl der deklarierten Messungen (Liste) und die Notwendigkeit von Empfehlungen zur Beseitigung der identifizierten Kommentare.

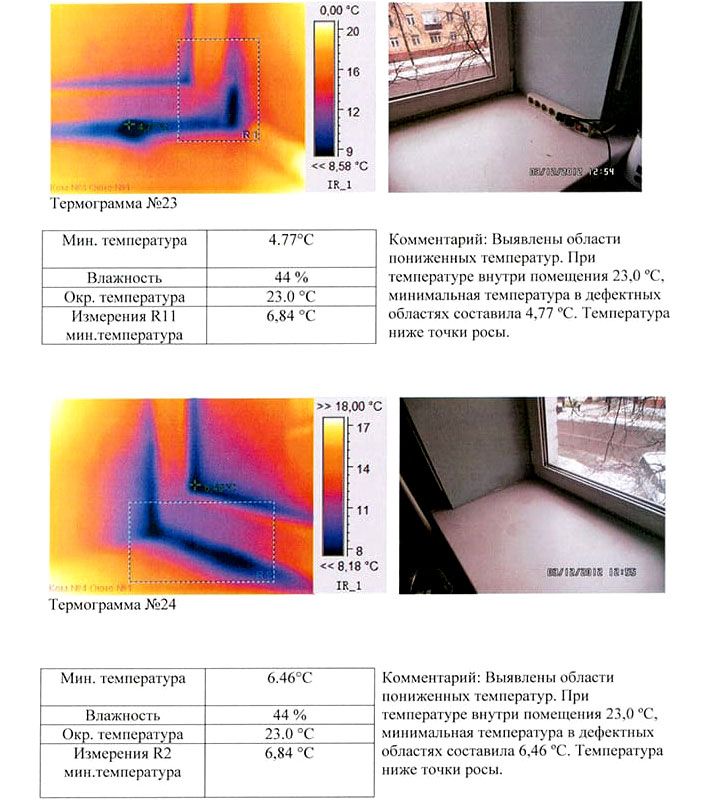

Ein Beispiel für einen Bericht über die durchgeführten Messungen
Im Durchschnitt betragen die Kosten für die Prüfung eines Landhauses mit einer Fläche von bis zu 100 m² für einen Bauunternehmer 6.000 bis 8.000 Rubel, wobei die Ausstellung eines offiziellen Dokuments über die durchgeführten Untersuchungen berücksichtigt wird. Wenn dies nicht der Fall ist, sind die Kosten niedriger. Mit zunehmender Fläche steigen auch die Kosten um durchschnittlich 1000 Rubel pro 100 m² und 2500–5000 Rubel. - gegebenenfalls Empfehlungen zur Beseitigung von Kommentaren. Wenn ein einzelner Entwickler die Orte mit den größten Wärmeverlusten in seinem Landhaus, seiner Datscha oder seinem Cottage ermitteln möchte, können Sie natürlich nicht auf die Dienste lizenzierter Labors zurückgreifen, sondern alles selbst tun. In diesem Fall können Sie die Wärmebildkamera mieten, eine Smartphone-App verwenden oder Ihr eigenes Gerät erstellen.
Modelle verschiedener Hersteller unterscheiden sich in technischen Eigenschaften und Preis
So wählen Sie eine Wärmebildkamera zur Selbstüberwachung von Wärmelecks
Bei der Auswahl eines Modells zur Selbstüberwachung von Wärmelecks und des Zustands von Stromversorgungsanlagen sind die folgenden Indikatoren Kriterien:
- Technische Eigenschaften - Bestimmen Sie die Fähigkeiten eines bestimmten Modells: Wärmeempfindlichkeit, Größe der Matrix und Anzeige, Bereich der gemessenen Temperaturen.
- Funktionalität und Verfügbarkeit zusätzlicher Funktionen.
- Dimensionen und Gewicht.
- Zuverlässigkeit und Marke des Herstellers.
- Kosten.
Die besten Modelle der Mittelklasse
Derzeit gibt es auf dem Markt für elektronische Geräte, die zur Durchführung verschiedener Messungen verwendet werden, einschließlich zur Steuerung der Wärmebildkamera, eine große Auswahl an Modellen von in- und ausländischen Herstellern. Die beliebtesten Modelle von Wärmebildkameras in der mittleren Preiskategorie sind in der folgenden Tabelle aufgeführt.
| Modell, Herkunftsland | Technische Eigenschaften | Durchschnittspreis (Stand April 2018), Rubel |
|---|---|---|
 "Testo 865" (Deutschland) | Auflösung - 160 × 120 Pixel; Temperaturbereich: -20 bis + 280 ° C; Verwendungsmodus: von -15 bis + 50˚С; Fehler - 2%; Gewicht - 510 g. | 70000 |

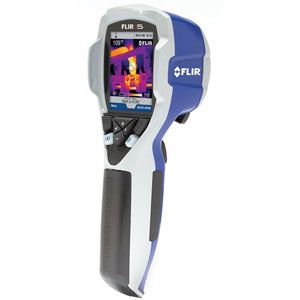

 Flir i5 (USA) | Auflösung - 100 × 100 Pixel; Temperaturbereich: von -20 bis + 250˚С; Fehler - 2%; Gewicht - 340 g. | 95000 |

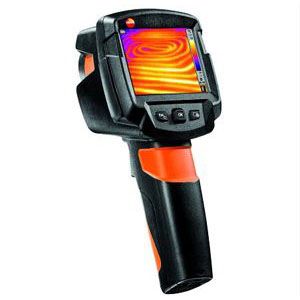

 "Testo 870-2" (Deutschland) | Auflösung - 160 × 120 Pixel; Temperaturbereich: -20 bis + 280 ° C; Verwendungsmodus: von -15 bis + 50˚С; Fehler - 2%; Gewicht - 550 g. | 130000 |

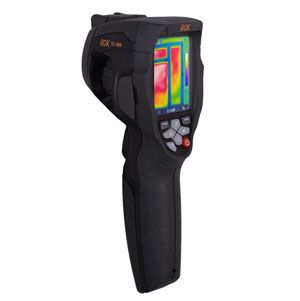

 "RGK TL-160" (Russland) | Auflösung - 160 × 120 Pixel; Temperaturbereich: von -20 bis + 350˚С; Verwendungsmodus: von -20 bis + 50˚С; Fehler - 2%; Gewicht - 500 g. | 145000 |

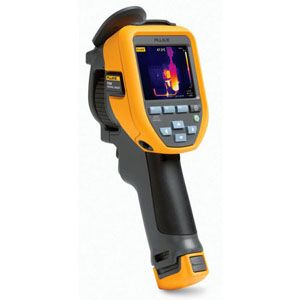

 "Fluke TiS65" (USA) | Auflösung - 260 × 195 Pixel; Temperaturbereich: von -20 bis + 550˚С; Verwendungsmodus: von -10 bis + 50˚С; Fehler - 2%; Gewicht - 770 g. | 325000 |

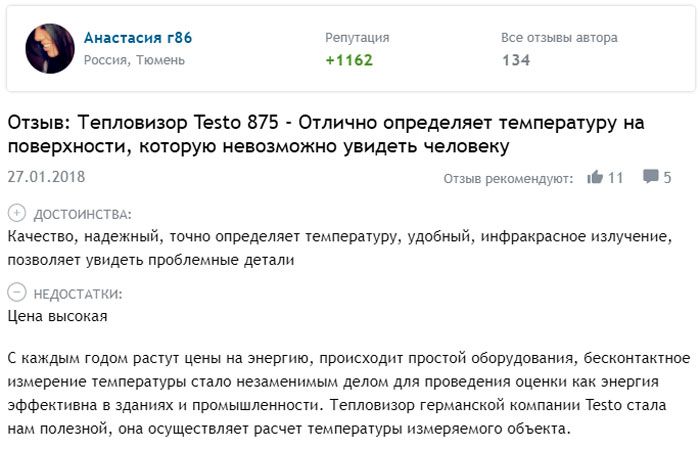

Testo 875 Bewertung:Lesen Sie mehr über otzovik: https://otzovik.com/review_5963521.html

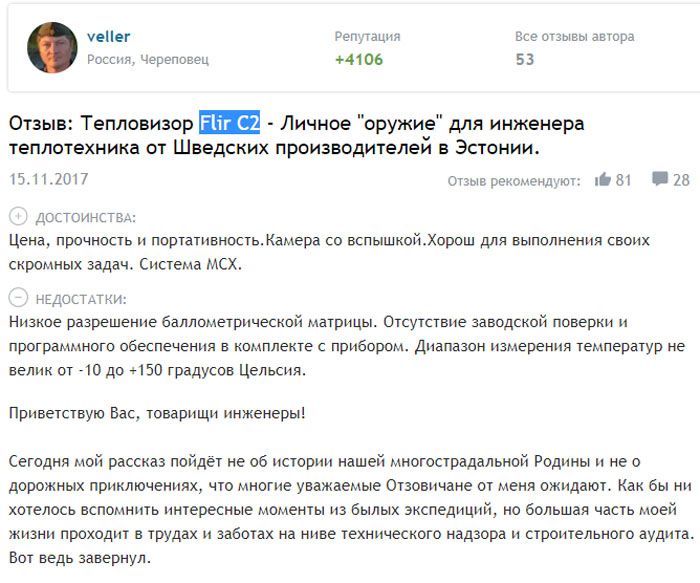

Feedback zum Flir C2-Modell:Lesen Sie mehr über otzovik: http://otzovik.com/review_5634697.html

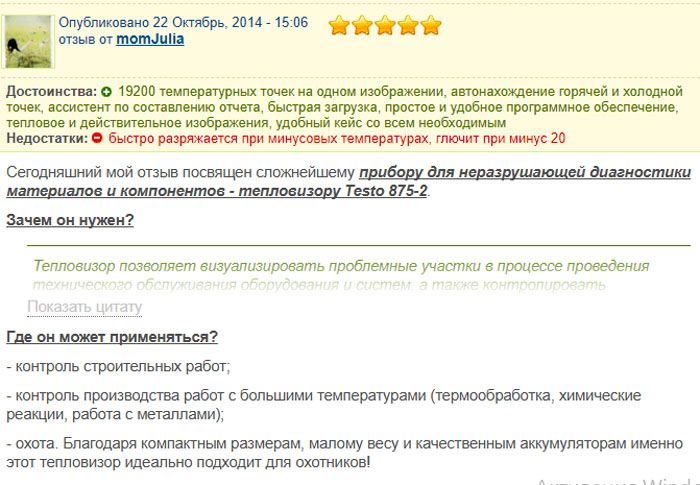

Feedback zum Modell Testo 875-2:Mehr zu IRecommend: http://irecommend.ru/content/teplovizor-vse-plyusy-i-minusy-testo-naglyadnyi-primer-ispolzovaniya-rabota-v-programme-irso
Mobile Wärmebildkamera für Smartphones - wie real die Messwerte sind
In der modernen Welt ist es schwierig, sich eine Person ohne ein elektronisches Gerät, ein Kommunikationsgerät oder ein anderes Gerät für den persönlichen Gebrauch vorzustellen. Am häufigsten werden Smartphones verschiedener Hersteller verwendet, aber nur wenige wissen, dass dieses elektronische Gerät als Wärmebildkamera verwendet werden kann. Für eine solche Verwendung müssen Sie nur die erforderliche Anwendung installieren und ein spezielles Overlay kaufen - ein Gerät, das auf einem Smartphone installiert ist.
Es gibt verschiedene Modelle solcher Geräte, die nur für bestimmte Betriebssysteme (Android oder IOS) oder für eine universelle Verwendung geeignet sind. Um zusammen mit einem Smartphone und einer Wärmebildkamera zu arbeiten, müssen Sie nach der Installation der Anwendung den Anschluss verwenden, um das Smartphone und das Overlay zu verbinden. Die Wärmebildkamera (Pad) stellt über microUSB (für Android) und einen Blitzanschluss (für IOS) eine Verbindung zu einem Smartphone her. Die beliebtesten Modelle solcher Geräte für Smartphones sind „Flir One“ (USA - Schweden - China) und „Seek Thermal“ (USA), mit denen ein elektronisches Gerät in eine einfache Wärmebildkamera verwandelt werden kann.

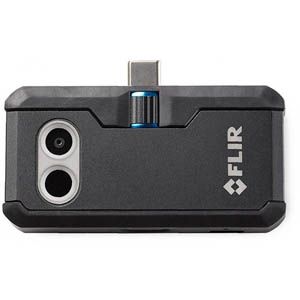

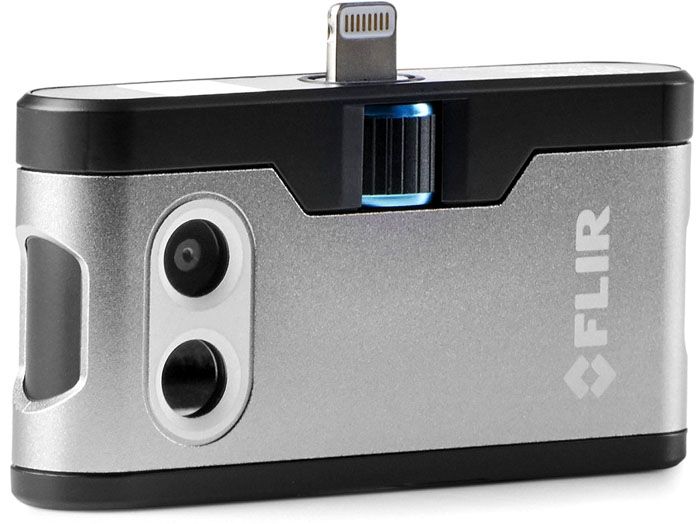

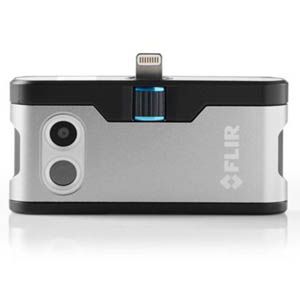

Flir One verwandelt Ihr Smartphone in eine Wärmebildkamera
Technische Hauptmerkmale von "Flir One":
- Auflösung - 80 × 60 Pixel;
- Temperaturbereich: von -25 bis + 120˚С;
- Verwendungsmodus: von 0 bis + 45˚С;
- Reichweite - 60 Meter;
- Fehler - 2%;
- Gewicht - 34 g;
- Kosten - 17.000 Rubel.

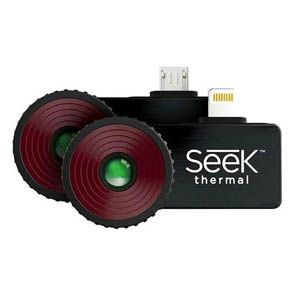

Die Modellreihen Flir One und Seek Thermal unterscheiden sich in technischen Eigenschaften, Zweck und Kosten. So kann das mit der besten Matrix ausgestattete Modell Flir One GEN 3 PRO in einer Entfernung von bis zu 120 Metern messen und kostet ab 25.000 Rubel. Die Seek Thermal Düsen-Serie enthält auch verschiedene Modifikationen, die sich in technischen Eigenschaften und Preis unterscheiden:
| Modell | Charakteristisch | Durchschnittspreis (Stand April 2018), Rubel |
|---|---|---|

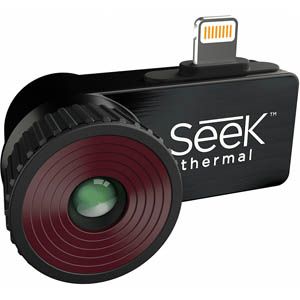

 "Suchen Sie Thermal Compact PRO" | Nur mit Android kompatibel. Wärmesensor mit hoher Empfindlichkeit, Großer Betrachtungswinkel Einstellbare Brennweite zur Erkennung von Wärmequellen in einer Entfernung von bis zu 54 Metern. Mit der Wärmebildkamera können Sie schnell und bequem mechanische und elektrische Geräte diagnostizieren und Bilder und Videos der auf Ihrem Smartphone durchgeführten Diagnose aufzeichnen. | 49000 |
 Suchen Sie Thermal Compact XR | Wärmebildkamera für iOS-Handys (iPhone / iPad / iPod). Die Reichweite beträgt 500 Meter. Perfekt für den Heimgebrauch sowie für Jäger. | 19900 |

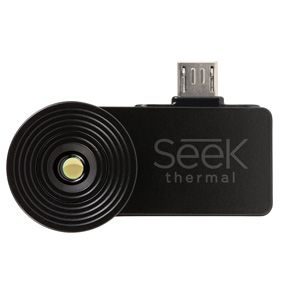

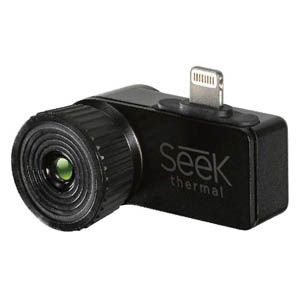

 "Seek Thermal Compact" | Es ist ein Add-On-Tool zum Konvertieren von iOS-Geräten in eine Wärmebildkamera. Anzeigen eines Bildes in einer bestimmten Palette; Hot / Cold Spot Erkennung; Temperaturmessung an einem zentralen Punkt; Farbfixierung der Objekte, deren Temperatur höher oder niedriger als die angegebene ist; Die maximale Sichtweite beträgt 250 Meter. | 22000 |
Platzieren Sie das "Flir One" -Overlay auf dem Smartphone-Körper, wenn Sie eine Wärmebilduntersuchung durchführen
Modelle mobiler Geräte und Überlagerungen ermöglichen keine qualitativ hochwertige Inspektion von Gebäuden und Bauwerken. Die Art und Lage von Wärmelecks sowie die Verteilung der Temperaturen auf Versorgungsunternehmen können jedoch durchaus bestimmt und angezeigt werden.
Wie man eine Wärmebildkamera mit eigenen Händen zusammenbaut, und ob es sich überhaupt lohnt, dies zu tun
Wenn Sie Freizeit haben, Grundkenntnisse auf dem Gebiet der Elektronik und vor allem einen Wunsch haben, können Sie selbst eine Wärmebildkamera herstellen, aber Sie können immer noch nicht auf Werkskomponenten verzichten. Dies gilt für ein Infrarot-Thermometer und einen Satz Lampen-LEDs, eine Webcam oder eine Kamera sowie für andere Elemente (Temperatursensor usw.), ohne die ein solches Gerät nicht zusammengebaut werden kann. Im folgenden Video erfahren Sie, wie Sie aus den verfügbaren Komponenten eine Wärmebildkamera erstellen.
Video: Selbstgemachte Wärmebildkamera von einem Temperatursensor
Zu welchem Preis und wo ist es rentabel, eine Wärmebildkamera für die Bauinspektion zu kaufen - Preisübersicht
Es ist unmöglich, eine Wärmebildkamera zu kaufen, um Gebäude in zu Fuß erreichbaren Geschäften oder normalen Einzelhandelsketten zu untersuchen. Die Implementierung solcher Geräte wird von spezialisierten Unternehmen durchgeführt, die für verschiedene Zwecke mit Instrumentierungs-, Mess- und Kontrollinstrumenten arbeiten. Die Kosten für Wärmebildkameras, die für die Inspektion von Gebäuden und Bauwerken ausgelegt sind, sind aufgrund ihrer technischen Fähigkeiten und ihres Anwendungsbereichs höher als die der von Jägern und Touristen verwendeten Modelle.

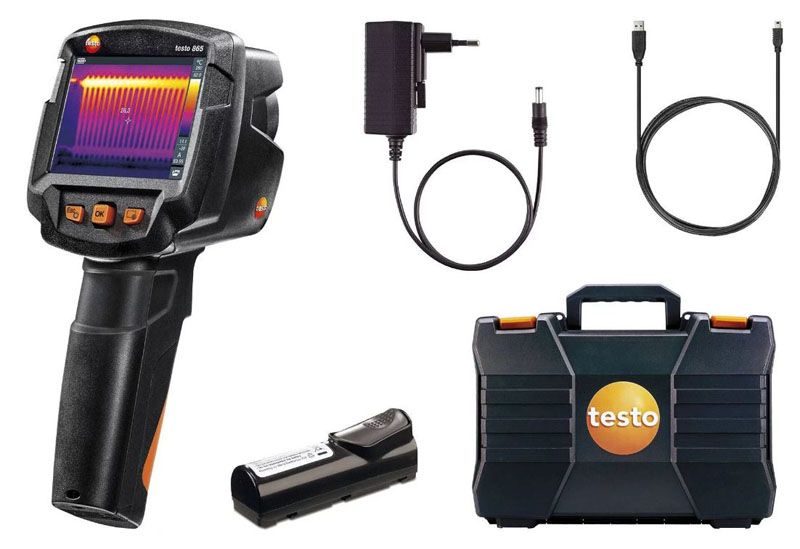

Das Lieferumfang enthält neben Testo-Geräten ein Gehäuse und eine Installationsdiskette für einen PC, ein Ladegerät und Lichtfilter
Die Kosten der beliebtesten Modelle, die in diesem Artikel berücksichtigt werden, wurden oben angegeben. Um jedoch die Preise für diese Produkte zu verstehen, werden diese Daten zu Beginn des zweiten Quartals 2018 in der folgenden Tabelle zusammengefasst und systematisiert.
| Modell | Durchschnittspreis (Stand April 2018), Rubel (in einem Handelsunternehmen oder in einer Internetquelle) | ||
|---|---|---|---|
Testo 865 | 70000 | 69000 | 69000 |
Flir i5 | 95000 | - | - |
Testo 870-2 | 130000 | 129000 | 129000 |
"RGK TL-160" | 145000 | 144900 | - |
Fluke TiS65 | 325000 | 407150 | - |
"Seek Thermal Compact" | 19900 | 19950 | - |
 "Suchen Sie Thermal Compact PRO" | 49900 | 49900 | - |
 "Flir One" | 17000 | - | - |
 Flir One GEN 3 PRO | 25000 | - | - |
Mit einer Vielzahl von Modellen können Sie eine Wärmebildkamera auswählen und kaufen, die den technischen Anforderungen und finanziellen Möglichkeiten des Benutzers entspricht, sowie ein Modell für die Jagd und Erholung auswählen.
