Auswahl und Verwendung eines Lötkolbens für Mikroschaltungen

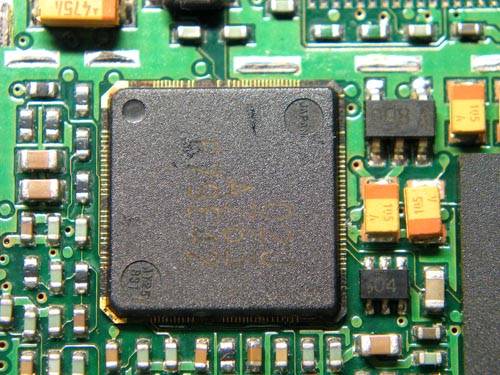

Elektronische Mikroschaltungen werden nicht nur in Fernsehgeräten und Musikzentren installiert. Sie werden für Türschlösser und Kühlschränke, verschiedene Antriebe und Beleuchtungsgeräte verwendet. Sie erfüllen die Funktionen von Mikroprozessoren, Speicher, Netzteilen und anderen Geräten. Aktuelle Trends deuten auf eine schrittweise Erweiterung ihres Anwendungsbereichs hin. Daher ist ein Lötkolben für Mikroschaltungen nützlich, um eine moderne persönliche Werkstatt auszustatten. Mit seiner Hilfe können Sie schnell Reparaturen oder Upgrades durchführen, ohne auf die Dienste teurer Spezialisten und andere unnötige Kosten zurückgreifen zu müssen.

In der großen Auswahl an Angeboten von Fachgeschäften ist es nicht schwierig, Tools zur erfolgreichen Lösung spezifischer Probleme zu finden

Festlegung von Kriterien für die Auswahl eines hochwertigen Lötkolbens für Mikrokreise

Um sich nicht mit dem Kauf von Werkzeugen zu verwechseln, müssen Umfang und Parameter künftiger Arbeiten geklärt werden. Die Eigenschaften der elektronischen Komponenten, die Bedingungen in der Heimwerkstatt und die persönlichen Vorlieben sollten berücksichtigt werden. Ein Marktüberblick mit der Untersuchung neuer Produkte, die von modernen Fertigungsunternehmen angeboten werden, wird nützlich sein. Einige Geräte zur Durchführung bestimmter Vorgänge können mit Ihren eigenen Händen hergestellt werden. Ein solcher integrierter Ansatz hilft Ihnen bei der Auswahl der optimalen Gerätekonfiguration.

Muss ich einen Haartrockner zum Löten von Mikroschaltungen kaufen: Allgemeine Anforderungen an Werkzeuge

Das erste Kriterium, das Experten empfehlen, ist die Leistung. Ein elektrischer Lötkolben zum Löten von Mikroschaltungen verbraucht 3 bis 15 Watt. Die Gruppe von 15 bis 50 W umfasst Universalwerkzeuge. Sie sind nützlich für die Demontage und Installation von Dioden, Transistoren, Widerständen und anderen elektronischen Einzelkomponenten. Wenn Sie mit dicken Leitern (mehr als 1,5 mm Durchmesser) arbeiten möchten, sollten Sie ein Heizgerät mit einer Leistung von 75-100 W kaufen.

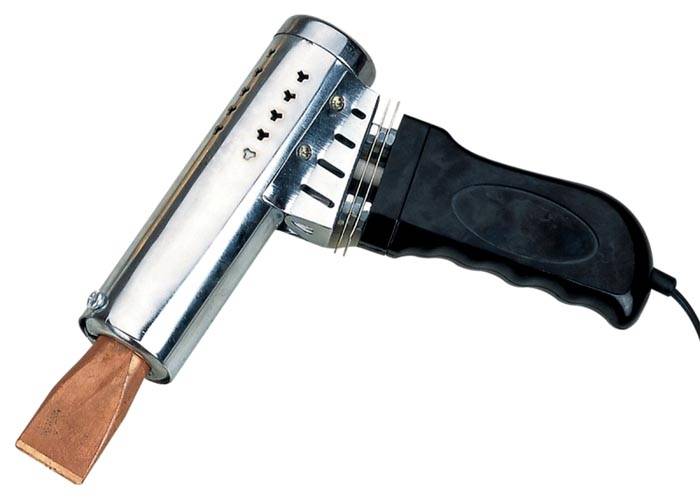

Ähnliche Lötkolben mit einer Leistung von bis zu 250 W werden zum Verzinnen von Geschirr und zum Verbinden von Kupferrohren verwendet

Nachdem Sie mit einer geeigneten Leistung ermittelt haben, müssen Sie sich mit der Arbeitsdüse befassen. Ohne Erfahrung ist es einfacher, mit einer geraden Klinge zu arbeiten.

Möglicherweise sind verschiedene Werkzeuge erforderlich, um einzelne Vorgänge genau auszuführen. Sie können später gekauft (selbst erstellt) werden, wenn Sie die Arbeitsabläufe beherrschen.

Spezialdüse zum Löten von Mikroschaltungen. Solche Geräte werden unter Berücksichtigung der Größe und anderer Parameter bestimmter elektronischer Komponenten erstellt.

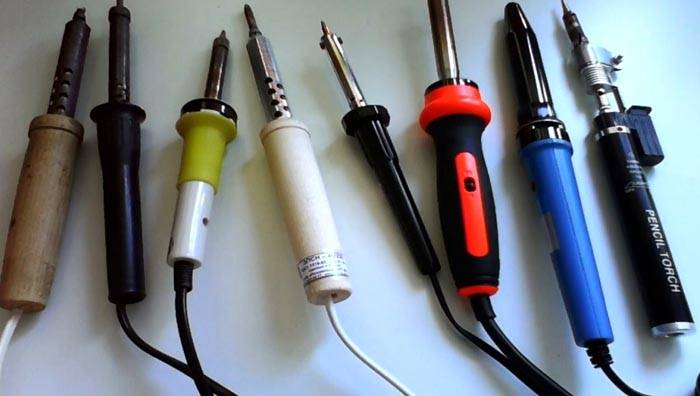

Studieren Sie den Griff bei der Auswahl einer geeigneten Option separat

Naturholz hat eine geringe Wärmeleitfähigkeit, daher bevorzugen einige Handwerker diese Option. Bei modernen Modellen wird Kunststoff jedoch durch Gummipads ergänzt, die einen sicheren Halt bieten. Die Verdickung vorne erhöht die Sicherheit. Die bequeme Platzierung von Reglern erleichtert den Betrieb. In jedem Fall müssen persönliche physiologische Eigenschaften berücksichtigt werden.

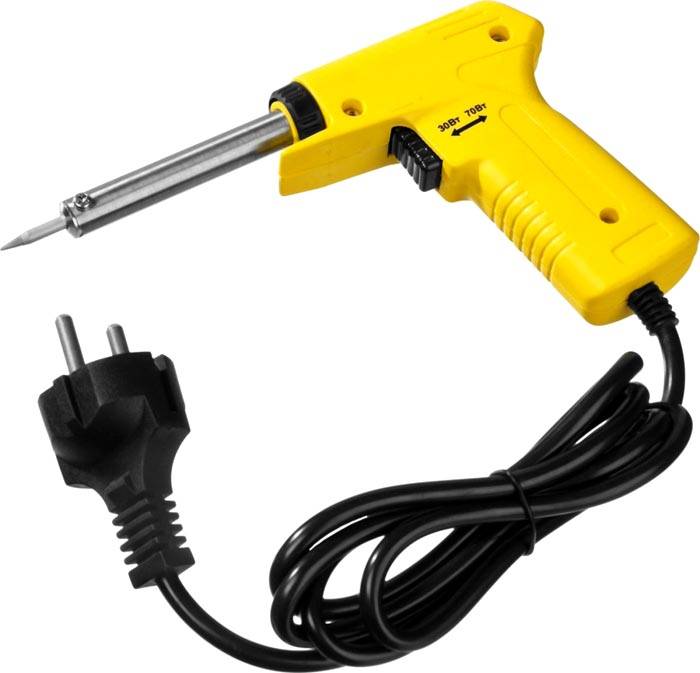

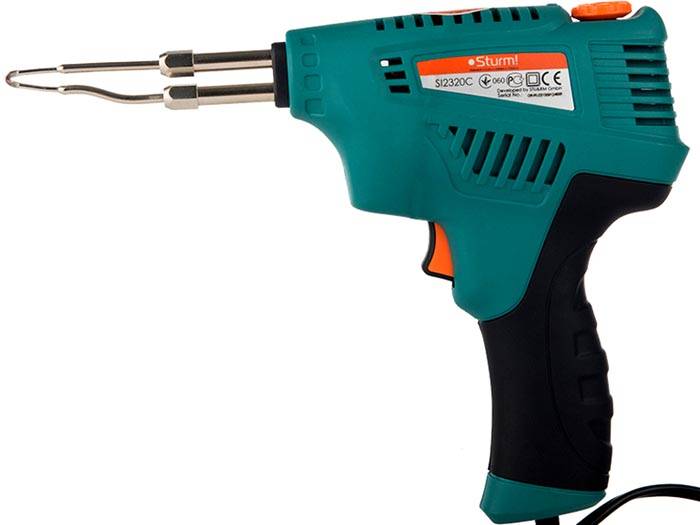

Einige Manipulationen sind bequemer mit einem Pistolengriff durchzuführen

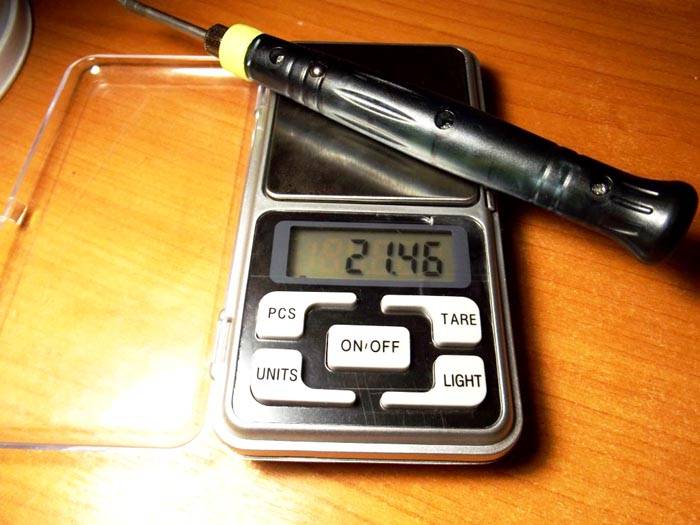

Mit einem leichten Lötkolben können große Arbeitsmengen ohne unnötige körperliche Anstrengung ausgeführt werden

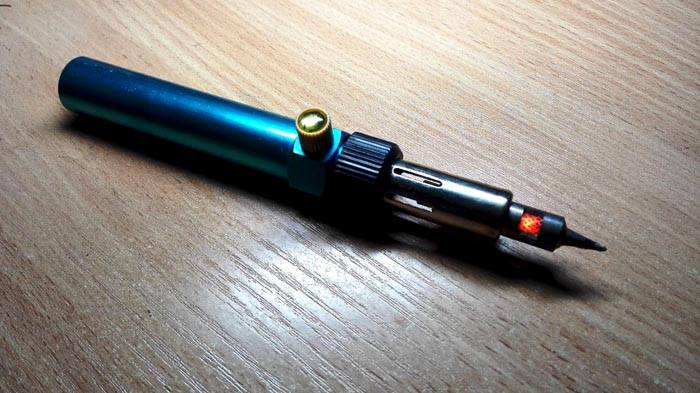

Gaslötkolben

Ein solches Werkzeug wird nicht zum Arbeiten mit Mikroschaltungen verwendet. Sein Hauptvorteil, die Autonomie, ist in diesem Fall kein wesentlicher Faktor. Solche Produkte erzeugen übermäßige Wärme, die elektronische Komponenten beschädigen kann. In der Regel werden sie für elektrische Arbeiten eingesetzt.

Der Hauptunterschied zwischen einem Impulslötkolben und einem herkömmlichen ist das fast sofortige Erhitzen

Dies kann in der Praxis nützlich sein. Es ist jedoch zu beachten, dass solche Produkte schwerer sind als herkömmliche Modelle. Sie sollten auch prüfen, ob der Lötkolben mit einer breiten Plattform zum gleichzeitigen Löten mehrerer Schenkel von Mikrokreisen verfügbar ist.

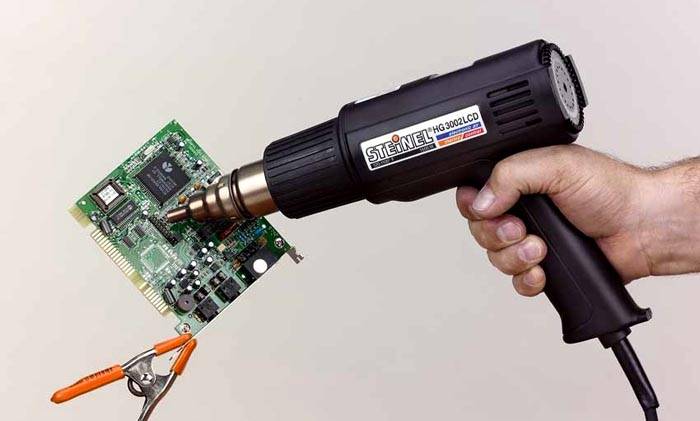

Spezialisierter Fön

Ein solches Werkzeug erzeugt volumetrische Wärme, mit der verschiedene elektronische Geräte verlötet werden. Es ist darauf zu achten, dass sie nicht durch zu hohe Temperaturen beschädigt werden.

Löten einer Mikroschaltung von einer Platine mit einem Lötkolben: Anwendung und Merkmale technologischer Abläufe

Beachten Sie bei der Arbeit mit bestimmten elektronischen Bauteilen die Installationsregeln, die in den Anweisungen des Herstellers angegeben sind. Sie enthalten Informationen zu den Temperaturbedingungen. Um eine Überhitzung zu vermeiden, verkürzen Sie die Belichtungszeit und wählen Sie geeignete Lötmittel.

Tabelle 1. Lötarten

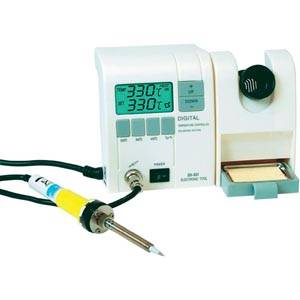

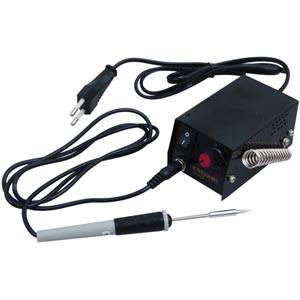

Lötstation. In diesem speziellen Gerätesatz behält die Steuereinheit die vom Benutzer automatisch eingestellte Temperatur bei.

Was zum Löten von Mikroschaltungen benötigt wird, lässt sich nach dem Studium des technologischen Prozesses leichter herausfinden. Im Folgenden wird die Reihenfolge der Aktionen beim Arbeiten mit Komponenten der BGA-Kategorie beschrieben. In diesen Gehäusen sind die Klemmen an der Unterseite des Gehäuses installiert. Diese technische Lösung ermöglicht es, die Größe von Produkten zu reduzieren, erschwert jedoch deren Installation und Demontage auf der Platine.

Tabelle 2. Löten der Mikroschaltung von der Platine mit einem Lötkolben

Foto	Merkmale der Arbeitsabläufe

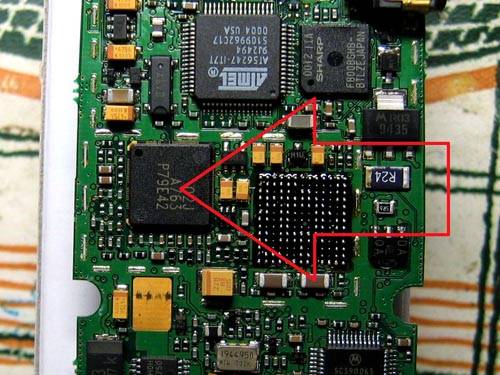

	Im Folgenden wird die Reihenfolge der Aktionen beim Arbeiten mit Komponenten der BGA-Kategorie beschrieben. In diesen Gehäusen sind die Klemmen an der Unterseite des Gehäuses installiert. Diese technische Lösung ermöglicht es, die Größe von Produkten zu reduzieren, erschwert jedoch deren Installation und Demontage auf der Platine.

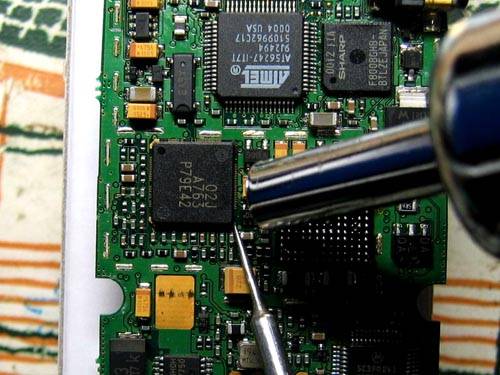

	Ein Haartrockner und eine Lötstation dienen zur Ausführung der Arbeiten. Die Temperatur ist auf + 340 ° C eingestellt (Korrekturen werden unter Berücksichtigung der Marke des Chips und seiner Größe vorgenommen). Die Geschwindigkeit des erwärmten Luftstrahls sollte nicht groß sein, um negative Auswirkungen auf andere Elemente zu vermeiden. Es ist entlang der Schaltung der Mikroschaltung gerichtet.

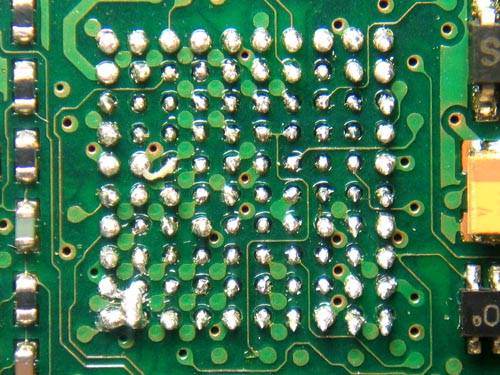

	Nach sorgfältiger Trennung werden die Schienen auf der Platine nicht beschädigt.

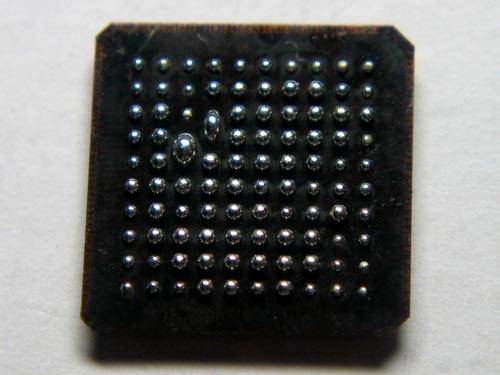

	So sieht die Unterseite der Mikroschaltung aus.

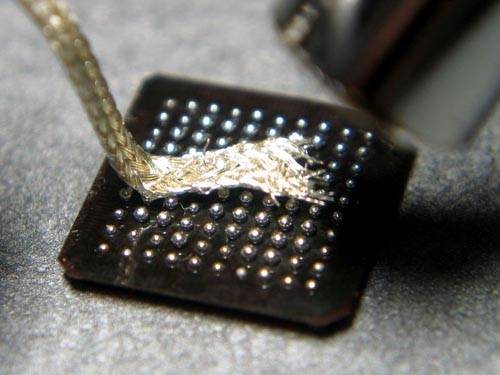

	Verwenden Sie einen Haartrockner und einen Kabelmantel, um überschüssiges Lot zu entfernen. Eine ähnliche Technik wird verwendet, um die Platine zu reinigen.
	Um die Installation abzuschließen, sollte an jedem Bein des Mikrokreises eine Lötkugel gebildet werden. Es wird lange dauern, dies einzeln zu tun, daher wird eine spezielle Schablone verwendet.

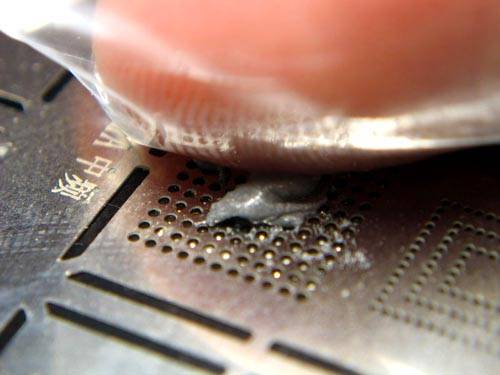

	Durch die Löcher wird Lötpaste auf die Beine aufgetragen.

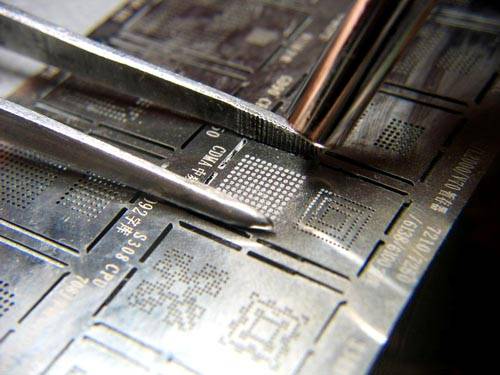

	Es wird mit einem Fön geschmolzen. Die ausgewählte Temperatur beträgt + 290 ° C. Die Schablone wird mit einer Pinzette gehalten, bis der Erstarrungsprozess abgeschlossen ist.

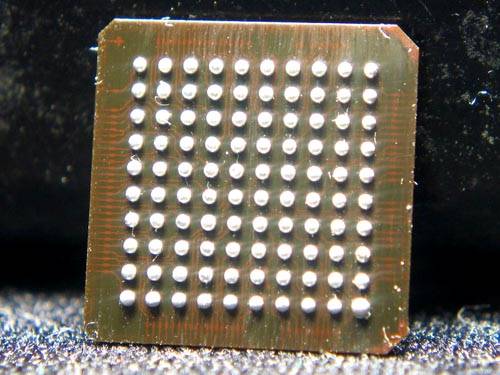

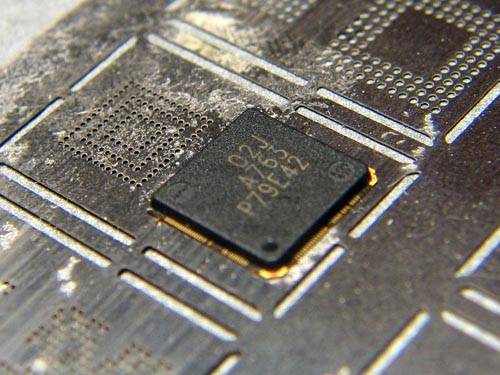

	Mikroschaltung nach Schablonentrennung.
	Die Platine wird von unten erwärmt (Modus: + 340 ° C). Wenn das Lot schmilzt, befinden sich die Beine der Mikroschaltung genau an den richtigen Stellen.

Welcher Lötkolben ist besser zu wählen: Überblick über verschiedene Modelle und Klärung der individuellen Anforderungen

Die im vorherigen Abschnitt des Artikels berücksichtigten Geräte verfügen über erweiterte Funktionen. Es ermöglicht Ihnen das professionelle Löten. Es muss jedoch berücksichtigt werden, dass solche Kits teuer sind.

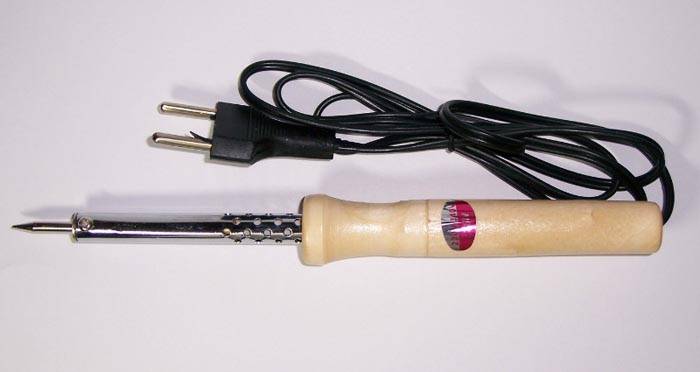

Sie können einen solchen Lötkolben zum Löten von Drähten für 120-200 Rubel kaufen

Selbst Anfänger sollten jedoch nicht die einfachsten Modelle kaufen, wenn sie mit Mikroschaltungen arbeiten möchten. Zunächst muss die Temperaturregelung sichergestellt werden. Eine elektrische Trennung von der Standard-220-V-Stromversorgung ist ebenfalls nützlich. Sie erhöht das Sicherheitsniveau und verhindert gleichzeitig eine Beschädigung der elektronischen Komponenten auf der Platine. Ähnliche Funktionen werden von ausgeführt Erdung.

Unten finden Sie ein Beispiel für ein geeignetes Set. Es zieht mit einem demokratischen Preis und guten technischen Eigenschaften an.

Ausreichende Ausrüstung

Das Kit enthält alle notwendigen Komponenten:

Mit diesem Beispiel können Sie die positiven und negativen Nuancen detailliert untersuchen. Die gewonnenen Erkenntnisse werden für eine objektive Bewertung der aktuellen Angebote auf dem Inlandsmarkt nützlich sein.

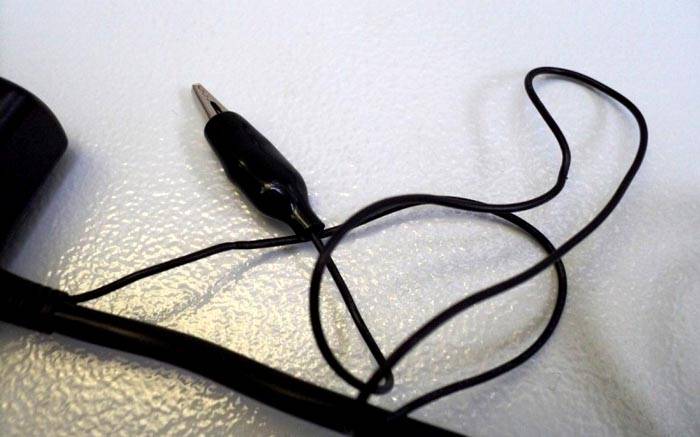

Ein Erdungskabel, das länger als 40 cm ist, ist ausreichend

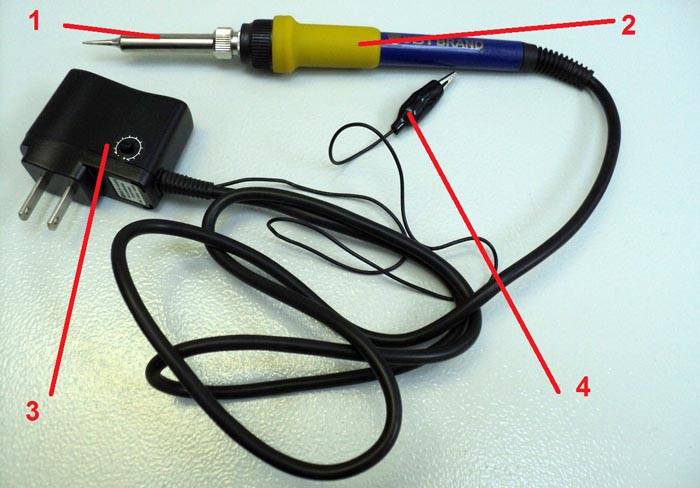

Für einen solchen Stecker (1) müssen Sie einen Adapter für eine Steckdose nach europäischem Standard erwerben. Das Fehlen einer Markierung (2) macht es schwierig, die gewünschte Temperatur einzustellen

Zerlegtes Oberteil

Dieses Modell hat ein Keramikelement (5). Es bietet eine gleichmäßige Erwärmung und einen guten Wirkungsgrad. Im Vergleich zum Nichrom-Analogon ist seine Stärke jedoch geringer. Es besteht jedoch ein zuverlässiger Schutz (1, 3) vor mechanischer Beschädigung. Die Rändelmutter (4) eignet sich zum Anbringen und Wechseln der Spitze (2). Diese Halterung ist für den Langzeitgebrauch ausgelegt.

Diese Add-Ons vereinfachen einzelne Arbeitsschritte.

Klappbarer Ständer mit Reinigungsschwamm für IC-Lötkolben

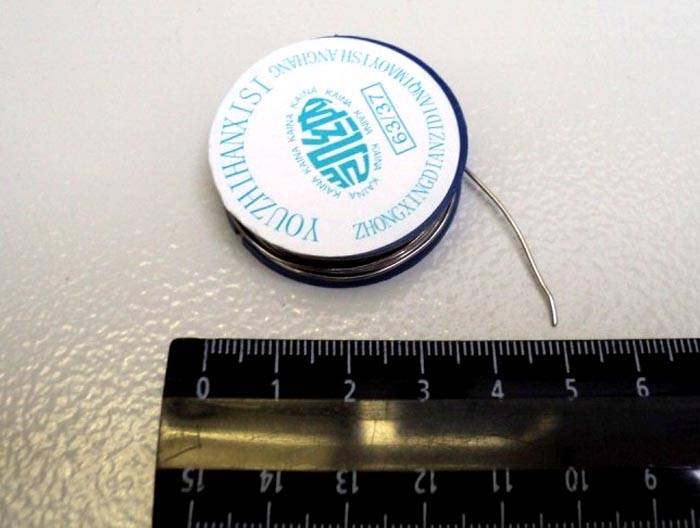

In diesem Lötdraht befindet sich Flussmittel, das die Montage der Teile beschleunigt

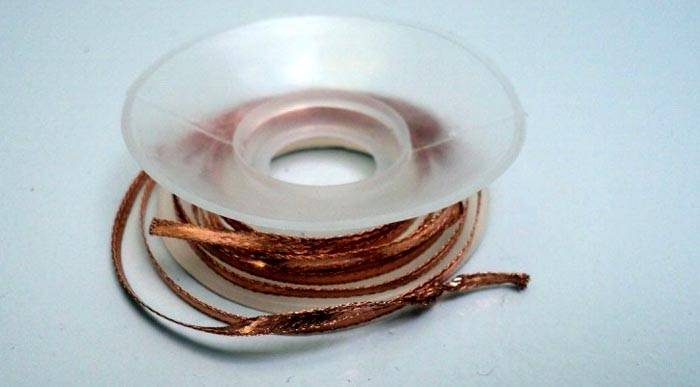

Um überschüssiges Lot von der Platine und den Beinen der Teile zu entfernen, können Sie ein Geflecht auf einer Rolle kaufen

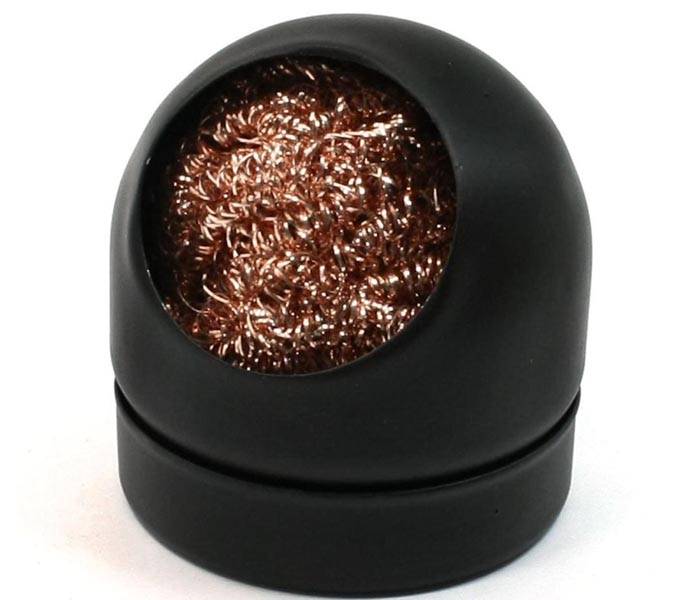

Dieser Reiniger mit heißer Spitze hält länger als ein Schwamm

Was der moderne Markt bietet

Bei der Auswahl von Lötkolben für zu Hause sind die Daten aus der folgenden Tabelle hilfreich. Die Bewertung sollte auf der Grundlage der oben genannten Informationen erfolgen. Es ist zu beachten, dass einige Universalmodelle zum Löten verschiedener Teile verwendet werden können.

Tabelle 3. Lötkolbenmodelle

Markenmodell	Macht, W.	Preis, reiben.	Anmerkungen

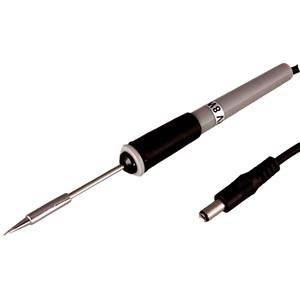

REXANT / 12-0120	8	110-150	Nur der Lötkolben selbst kostet so viel. Zusätzlich müssen Sie ein 12-V-Netzteil erwerben, das für die Stromversorgung geeignet ist.
REXANT / 12-0170	50	600-820	Dieses 220-V-Modell ist mit einem eingebauten Regler ausgestattet. Mit seiner Hilfe ist eine reibungslose Einstellung der Spitzentemperatur im Bereich von + 200 ° C bis + 400 ° C zulässig.
REXANT / 12-0159	8	870-1100	Dieses Kit enthält eine Lötstation mit einem Federständer. Dies ist ein komplettes Kit zur Montage elektronischer Komponenten (Temperaturregelung im Bereich von + 200 ° C bis + 400 ° C).

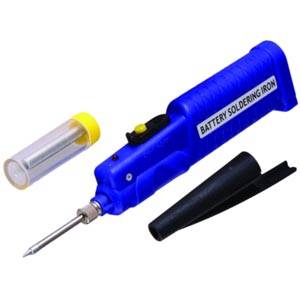

REXANT / 12-0181	8	310-420	Die eingebaute Batterie (4,5 V) sorgt für Autonomie.Ein solches Gerät ist nützlich für Arbeitsvorgänge an schwer zugänglichen Stellen, an denen keine Möglichkeit besteht, eine stationäre Stromquelle anzuschließen.
REXANT / 12-0167	8	1100-1380	Eine Reihe von Werkzeugen mit einem praktischen Koffer zum Tragen und Aufbewahren: Akku-Lötkolben; Vorrichtung zum Absaugen von geschmolzenem Lot; Stand; Verbrauchsmaterialien.
Zubr / 55410	6	650-820	Schnurloser Lötkolben mit Hintergrundbeleuchtung (maximale Spitzentemperatur bis + 450 ° C). Lötmittel und Schutzkappe sind standardmäßig enthalten.

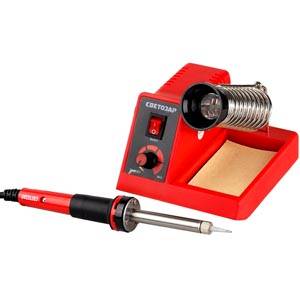

Svetozar / SV-55331	48	1100-1400	Lötstation (einstellbar von + 100 ° C bis + 450 ° C). Das komplette Set enthält eine Federstütze und einen Schwamm zum Reinigen der Spitze.
ZD / 937	48	3500-3980	Lötstation mit digitalen Einstellungen, Temperaturanzeige.

Zusätzliche Tipps und Schlussfolgerungen

Mit diesem Artikel ist es nicht schwierig, einen elektrischen Lötkolben für Mikroschaltungen zu kaufen. Wir dürfen aber die richtige Ausstattung des Arbeitsplatzes nicht vergessen:

Set zum bequemen Löten: Lupe, Halter mit Krokodilklemmen, Beleuchtung, Federständer

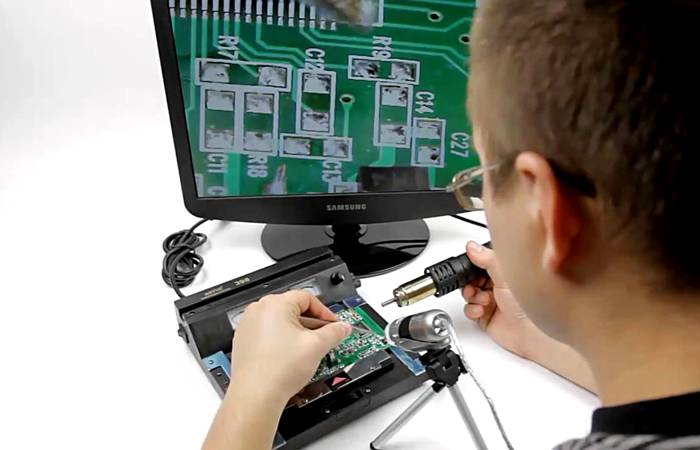

Miniaturteile lassen sich leichter mit einem Mikroskop und einem vergrößerten Bild auf einem Computerbildschirm bearbeiten

Video: nBügeleisen der Goot CS-Serie für Präzisionselektronik
