Schornsteine für einen Gaskessel in einem Privathaus: Wie wählen und installieren?
D.zur Entfernung von Verbrennungsprodukten im Ofen Heizgeräte Schornsteine werden für einen Gaskessel in einem Privathaus unterschiedlicher Bauart aus nicht gleichen Materialien verwendet. Die Vorschriften von SP 7.13130 geben die Anforderungen an Querschnitte, Höhe, Lage der Schornsteine und sichere Schemata von Knoten für den Durchgang durch Strukturen aus brennbaren Materialien an.

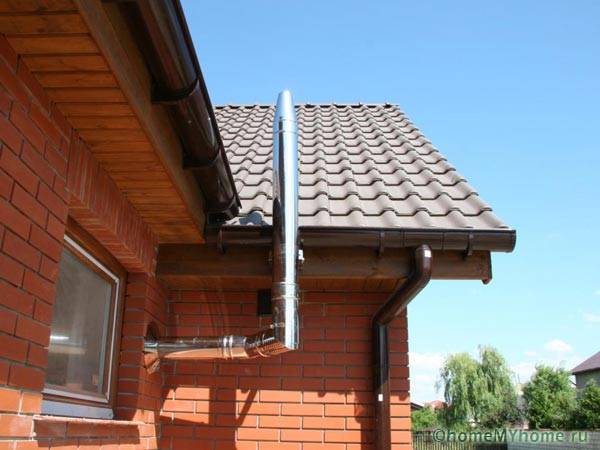

Schornstein aus einem Gaskessel an der Fassade des Hauses
Der Inhalt des Artikels
Video: Regeln für das Verlegen eines Kamins aus einem Kessel
Schornsteinanforderungen und Installationsregeln
Die Verbrennungsprodukte haben hohe Temperaturen, so dass die Schornsteine für Gaskessel in einem Privathaus muss den Normen von SP 7.13130 vollständig entsprechen. Die Verwendung von Fabrikprodukten, die die RF-Zertifizierung nicht bestanden haben, ist nicht gestattet.

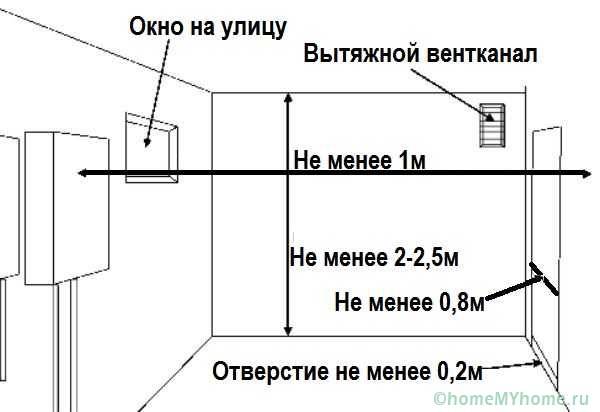

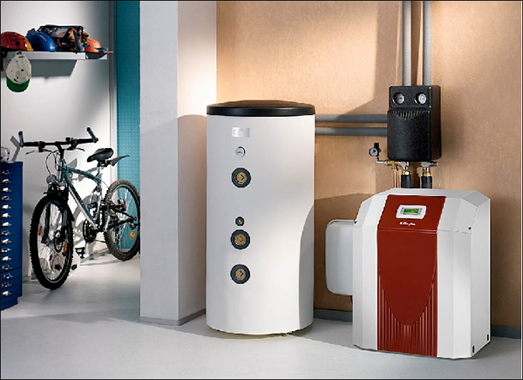

Anforderungen an den Heizraum
Die wichtigsten Bestimmungen des Brandschutzgesetzes sind:
- Innenabschnitt des Schornsteins - 14 x 14 cm - 14 x 27 cm, abhängig von der Wärmeleistung des Kessels (3,5 - 7 kW) für Beton, Ziegel, Keramikkonstruktionen, runde Fläche Metallsandwich oder Asbestzementrohre müssen diesen Abmessungen entsprechen;
- Höhe - mindestens 5 m vom Feuerraum bis zum Abweiser;
- Schornsteinstärke - 6 cm für hitzebeständigen Beton, 12 cm für Keramikziegel, nicht standardisiert für Asbestzement, Sandwich.
Die Höhe des Deflektors (Schirmstruktur, die das Rohr vor Regen und Wind schützt) relativ zum Grat hängt vom Abstand zwischen dem Schornstein und dem Schornstein ab:
- 0,5 m höher in einer Entfernung von 1,5 m;
- bündig mit dem Grat in einem Abstand von 1,5 - 3 m;
- auf der Höhe einer imaginären Linie in einem Winkel von 10 Grad relativ zur Horizontalen, die vom Grat zum Rohr gezogen wird, in einem Abstand von mehr als 3 m davon.

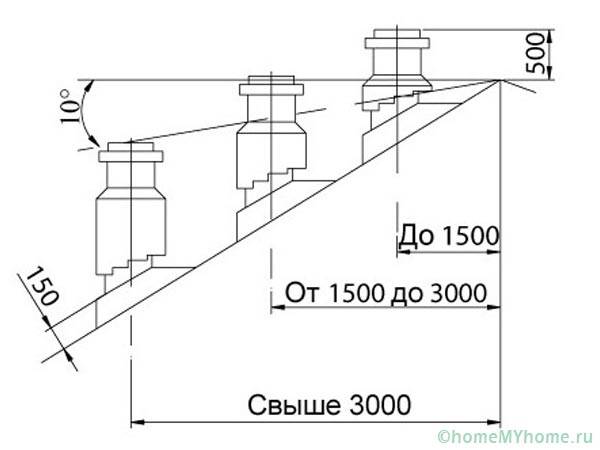

Die Höhe der Schornsteinmündung relativ zum Kamm des Hauses
Beim Entfernen des Kamins im Freien sind Biegungen innerhalb von 1 m von der Achse des Hauptrohrs zur Seite in einem Winkel von weniger als 30 Grad relativ zur Vertikalen zulässig.Die Rillen sollten die Dicke der Platten mit dekorativen Decken um 7 cm überschreiten, wobei eine gleichmäßige Verteilung dieser Größe von unten / oben erfolgt.
Beim Entfernen des Kamins im Freien dürfen Biegungen und Ellbogen verwendet werden
Die Abstände von den Außenflächen von Bauwerken zu Holzelementen von tragenden Bauwerken (Drehmaschinen, Sparren, Balken, Querstangen) müssen je nach Material des Schornsteins größer sein als die angegebenen Abmessungen:
- 13 cm - Beton Backstein, Sandwich;
- 25 cm - Keramik ohne Isolierung, Asbestzement.

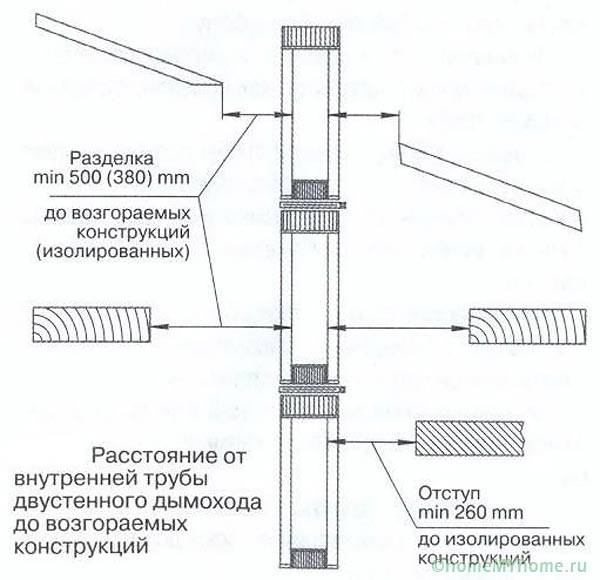

Erforderliche Abstände zwischen dem Schornstein und brennbaren Strukturen
Beachtung! Es ist verboten, Schornsteine ohne spezielle Projekte mit Lüftungskanälen zu kombinieren. In einem Rohr können Sie jedoch bei Bedarf Verbrennungsprodukte von zwei Kesseln aus betreiben.
Schornsteinstrukturen
Bei der Auswahl eines Kamins oder Kanals sollten Sie sich auf die beste Kombination des Budgets für den Bau der Struktur, der Ressource und der Wartbarkeit konzentrieren. Je nach verwendeten Materialien werden Schornsteine für einen Gaskessel in einem Privathaus mit Klammern an den umschließenden Strukturen befestigt oder ruhen auf separaten Fundamenten.

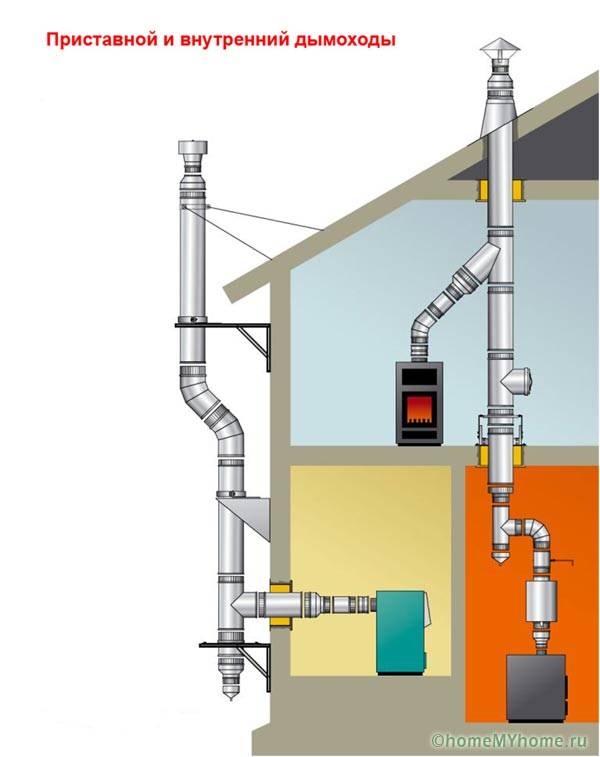

Interne und externe Schornsteingestaltung

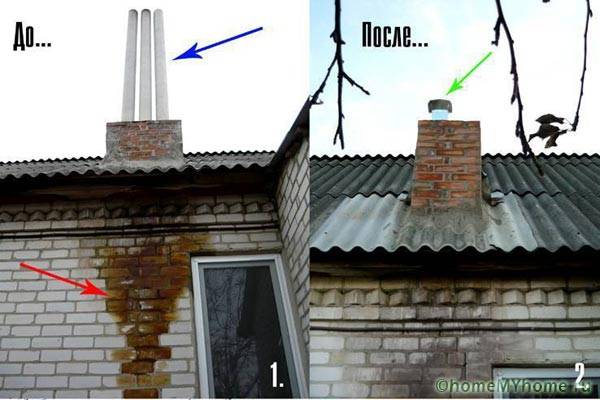

In allen vertikalen Strukturen besteht ein ernstes Problem in der Bildung von Kondensat, das freigesetzt wird, wenn heiße Gase mit kalten Rohrwänden in Kontakt kommen. In koaxialen Versionen, die häufig horizontal angeordnet sind, fehlt dieses Minus. Darüber hinaus reicht es aus, eine leichte Neigung des Rohrs zum Boden zu geben, damit eventuelles Kondenswasser ohne zusätzliche Kosten von selbst abfließen kann.

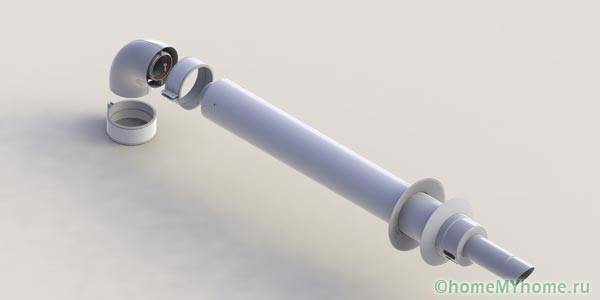

Koaxialkamin für Druckkessel
In Verbindung stehender Artikel:
Schornsteinkappe. Eine spezielle Veröffentlichung unseres Online-Magazins enthält Empfehlungen zur Wahl der Wetterfahne für verschiedene Schornsteintypen und einige der Nuancen der Installation.
Installation: Empfehlungen und Diagramme
Installation eines Schornsteins für Gas Kessel in einem Privathause wird nach dem allgemeinen Schema für Asbestzement-, Sandwich- und Keramikrohre hergestellt. Für koaxiale Aluminium-Kunststoffrohre wird grundsätzlich kein Stromkreis benötigt. Bei der Herstellung von Mauerwerk aus Blöcken, Modulen, Ziegeln werden Standardtechniken der Steinbearbeitung verwendet.

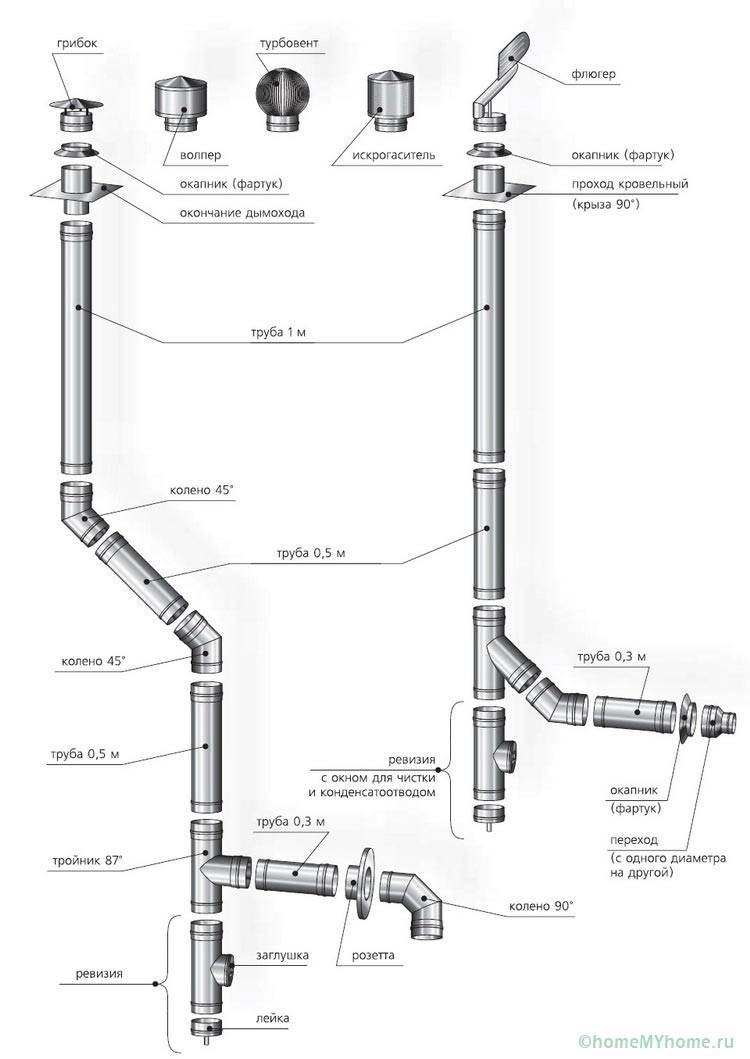

Schornstein-Gerätediagramme
Sandwich Einstellung
Schornsteine aus zwei ineinander eingeführten Rohren mit unterschiedlichen Durchmessern und einem Wärmeisolator dazwischen werden als Sandwiches bezeichnet. Das Design ermöglicht es Ihnen, die Außentemperatur der Wände zu senken (den Brandschutz zu erhöhen) und die Bildung von Kondenswasser zu vermeiden (nützlich zur Erhöhung der Ressource).

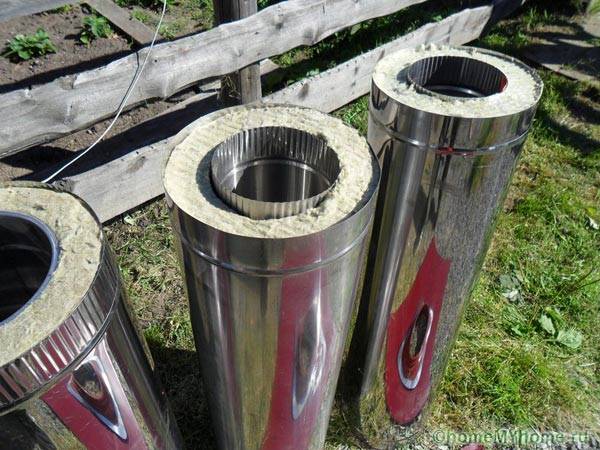

Schornstein-Sandwichrohr
Ein Sandwichkamin eines an der Wand montierten Gaskessels wird in einem Privathaus mit zwei Technologien montiert:
- durch Kondensat - Der obere Ellbogen wird in die Glocke des unteren eingeführt, wenn Kondensat in den Ringraum abfließt, sein Eindringen in den Kanal, die Zündung ausgeschlossen ist;
- durch Rauch - Das obere Rohr wird auf das untere Rohr gelegt, um das Eindringen von Verbrennungsprodukten in den Raum zu verhindern.

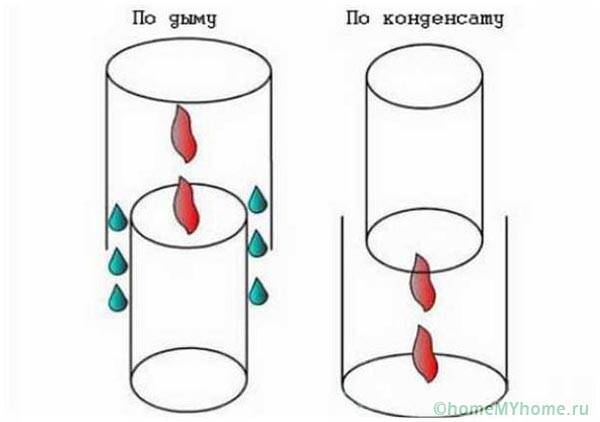

Rauch- und Kondensatanordnung
Beachtung! Gaskessel haben am Auslass der Brennkammer Niedertemperaturgase. Daher wird die "Kondensat" -Technologie verwendet.
Die Schornsteinmontagetechnologie ist wie folgt:
- Installation eines Tors am Kesselausgang zur Einstellung des Abschnitts des Abzugskanals;
- Installation von Rohren vor Überlappung "durch Kondensat";
- einen Schnitt aus einer Stahlbox machen, die von unten am Boden befestigt ist;
- Schornsteinschneiden, Aufbau bis zum Dach;
Das Verfahren zum Zusammenbau eines Schornsteins aus einem Sandwich

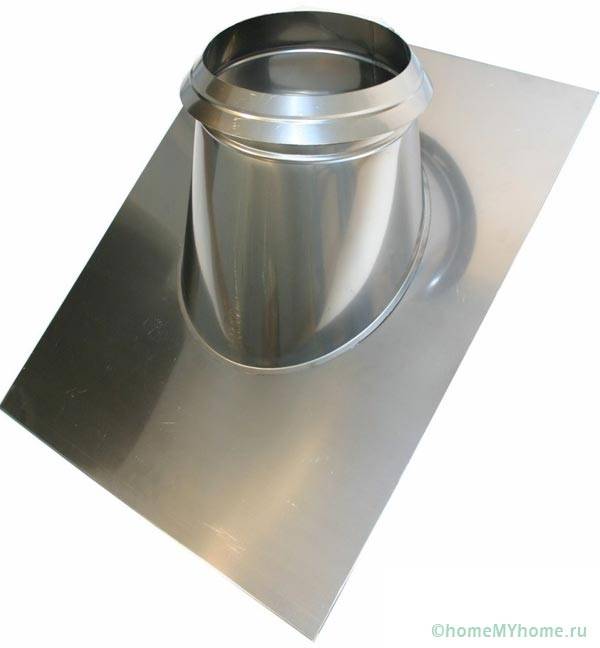

- Befestigung an der Dachdrehscheibe - eine Platte mit einem sich verjüngenden Abzweigrohr, das sich je nach Neigung der Hänge im gewünschten Winkel dazu befindet;
- Befestigung des Sandwich-Kaminrohrs am Dach mit einer Verschanzung (konische Klemme mit komplexem Profil), die die Verbindung verziert und abdichtet.
Ratte mit Okapnik
Danach muss noch eines der Elemente an der Rohrmündung installiert werden:
- volper - ein Deflektor zur Erhöhung der Traktion mit einer flachen Abdeckung;

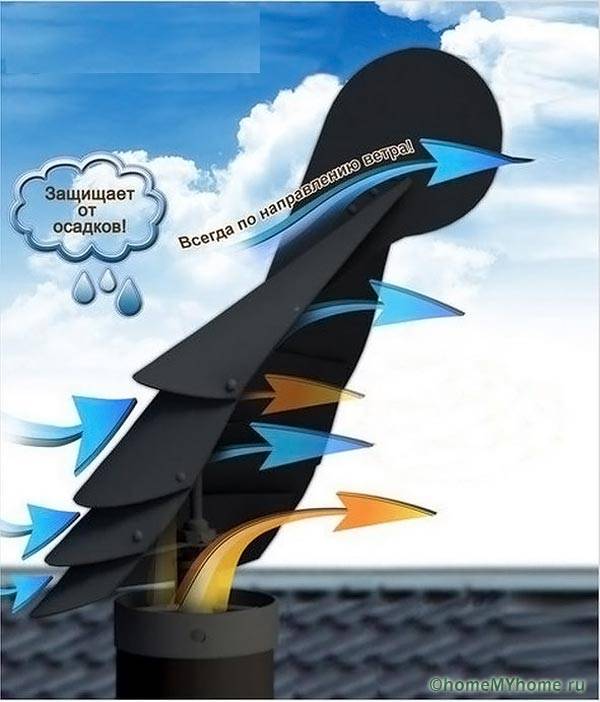

- Wetterfahne - Deflektor zur Verbesserung der Traktion des ursprünglichen Designs;
Schaufel für den Schornstein eines Gaskessels in einem Privathaus
- pilzkonische Düse zum Schutz vor Niederschlag.
Diese Elemente bestehen aus Edelstahl und entsprechen voll und ganz dem Stil von Sandwich-Kaminen.
Stein und Mauerwerk
Schornsteine für Gas Boiler In einem Privathaus können sie in Mauerwerk (nur in eine tragende Innenwand) eingebaut oder aus Blöcken hergestellt werden. Inländische Hersteller stellen verschiedene Arten von Schornsteinmodulen her:
- Beton - wird nur mit darin verlaufenden Keramikrohren verwendet, die äußere Oberfläche ist quadratisch, die innere ist rund;
Betonblöcke mit Keramikeinsätzen für den Rauchgaskessel
- Keramik - in speziellen Formen herausgedrückt und dann in Öfen gebrannt - hat die Struktur eines Innenrohrs, einer äußeren quadratischen dünnwandigen Box, die durch Versteifungsrippen verbunden ist.

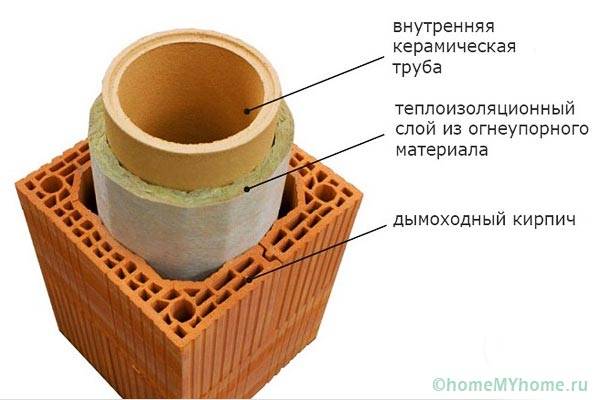

Schornstein aus Keramikblöcken für einen Gaskessel eines Privathauses
Die ukrainische Firma Schiedel produziert Schornsteinblöcke aus Bimsstein vulkanischen Ursprungs. Die Module namens Isokern sind eine Budgetoption für einzelne Entwickler. Das Material ist viel leichter als Beton, Keramik, der einzige Nachteil ist die raue Innenfläche, das Fehlen russischer Zertifikate. Regionale Brandschutzdienste akzeptieren in 50% der Fälle Strukturen aus diesem Material.

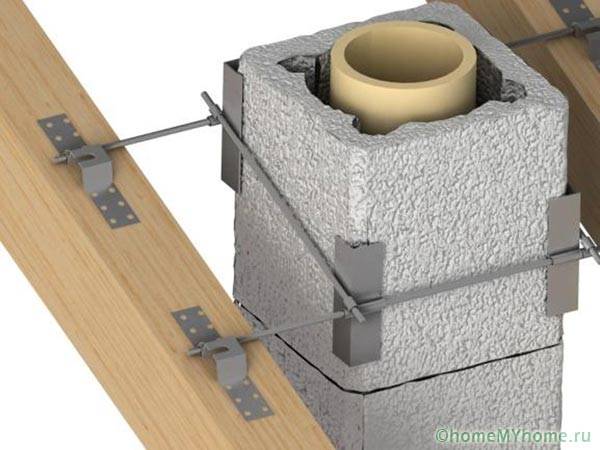

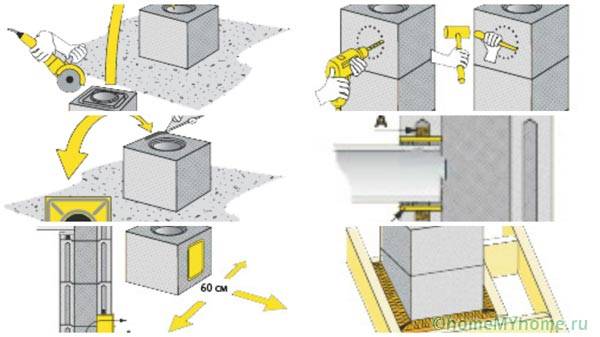

Installation von Isokern Shidel-Modulen zur Herstellung eines Gaskesselkamins
Während des Baus der umschließenden Strukturen werden gemauerte Schornsteine in die Wände eingebaut. Zum Verlegen von Blöcken muss Beton in ein freistehendes Fundament gegossen werden. Die Rohre können jedoch an jedem geeigneten Ort verlegt werden, es gibt keine Probleme mit den Durchgangsknoten Dächer, Dachsysteme, Böden.
Backsteinkamin
Asbestzementrohr
In der aggressiven Werbung der Hersteller von Sandwichkaminen wird der Hauptnachteil von Asbest genannt - die mangelnde Umweltsicherheit. Tatsächlich werden in der heimischen Produktion nur sichere Rohstoffe und Technologien verwendet. Nach den Bewertungen der Meister, die alle Arten moderner Schornsteine montieren, hat das Asbest-Zement-Rohr die folgenden Vorteile:
- ist selbsttragend - muss nicht an den Wänden befestigt werden;
- kondensiert keine Feuchtigkeit - es gibt keine Lecks in der Brennkammer;
- beständig gegen Verbrennungsprodukte - die Ressource ist höher als die von Beton, Ziegel;
- billiger als Keramik - die Kosten sind viel niedriger.

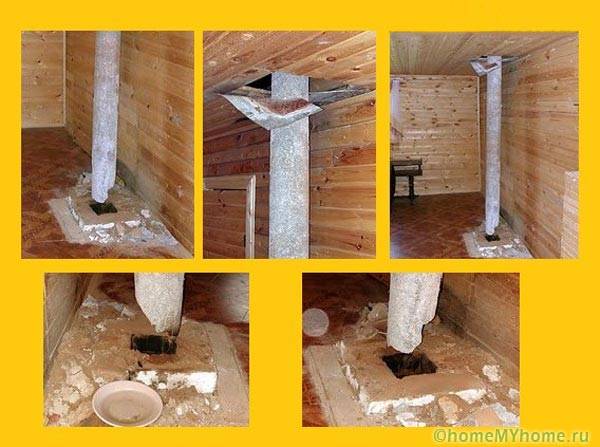

Schornstein aus Asbestzementrohr
Die Installation eines Asbestzementrohrs ist äußerst einfach:
- Das erste Rohr wird auf einem Fundament installiert und mit Gestellen oder einem Rahmen gesichert.
- Der Schornstein ist auf die erforderliche Höhe aufgebaut, die Rohre sind mit Kupplungen verbunden;
- Die Oberseite ist mit einem Abweiser abgedeckt, unten befindet sich eine Luke zur Installation der Reinigungstür.
Die Kesseleinspeisung erfolgt durch einen Stahlkrümmer, der bei Bedarf ausgetauscht werden kann.

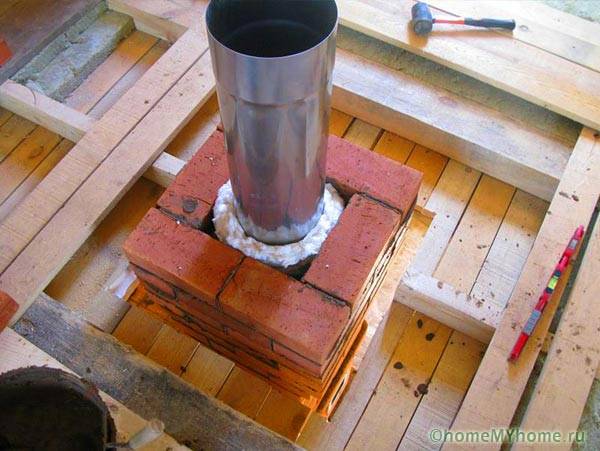

Isolierung eines Asbestzementkamins mit Mauerwerk und Basaltwolle
Installation einer koaxialen Struktur
Im Gegensatz zu anderen Versionen des Kamins kann das Koaxialrohr nur für geschlossene Brennkammern verwendet werden. Zwangsbelüftung (Boost) ist eine Voraussetzung für das System. Das Design eines koaxialen Schornsteins ähnelt einem Sandwich, jedoch gibt es anstelle der Isolierung Steckbrücken zwischen Rohren mit unterschiedlichen Durchmessern. Das Innenrohr dient zur Entfernung der Verbrennungsprodukte, die zur Verbrennung von Erdgas notwendige Straßenluft wird in den Ringraum gesaugt.
Das Prinzip des koaxialen Schornsteins
Im Gegensatz zu herkömmlichen Kaminen muss das Rohr nicht vertikal durch alle Stockwerke gezogen werden. Stattdessen wird eine 90-Grad-Biegung auf das Auslassrohr gelegt, der koaxiale Kamin wird horizontal daran befestigt, geht durch die nächste Wand und beachtet die Brandschutzabstände:
- die maximale Länge des horizontalen Teils beträgt 3 m;
- mindestens 0,2 m zur Decke, zum Boden, zum Boden;
- mehr als 30 cm von der Achse des Schornsteins zur Wandoberfläche;
- mindestens 60 cm von der Rohrmündung bis zur gegenüberliegenden Wand.
Die koaxiale Struktur kann vertikal über das Dach, horizontal durch die Wand oder mit einem Rauchkanal verbunden werden, der in das Mauerwerk der Wand eingebaut ist.

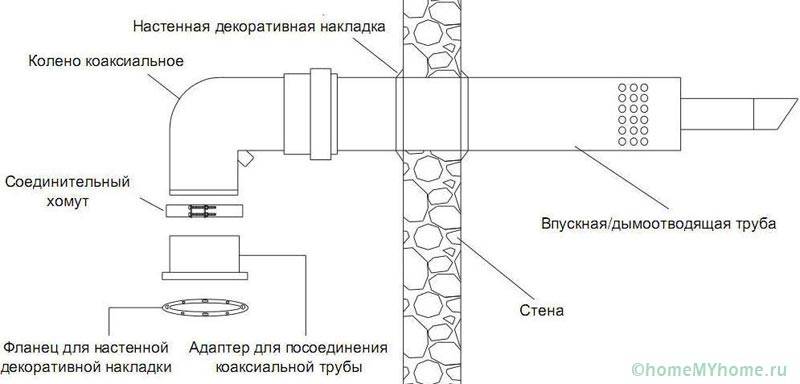

Installationsdiagramm eines koaxialen Kamins für einen Gaskessel
Schlussfolgerungen
Daher ist für geschlossene Brennkammern ein koaxialer Kamin vorzuziehen, wodurch das Baubudget und die Ästhetik des Daches gespart werden, in dem keine Löcher vorhanden sind. Die zuverlässigsten für offene Kamine sind Asbestzementrohre oder Sandwiches. Die am meisten verborgene Verkabelung wird durch eingebaute Rauchkanäle in Mauerwerk, Strukturen aus Beton, Keramikblöcken oder Isokern-Modulen aus vulkanischem Bimsstein bereitgestellt.
