תעלות אוויר מפלסטיק לאוורור: מה היתרון?
האלטרנטיבה יקרה לתעלות אוויר מגולוונות קשיחות הן תעלות אוויר מפלסטיק לאוורור האספקה, הפליטה, הסוג המשולב. כדי לפשט את שילובם של מערכות הנדסיות בחללי פנים, המסגרות המבניות של מבנים, מייצרים יצרנים תעלות אוויר פולימריות בחתכים ובגדלים שונים.

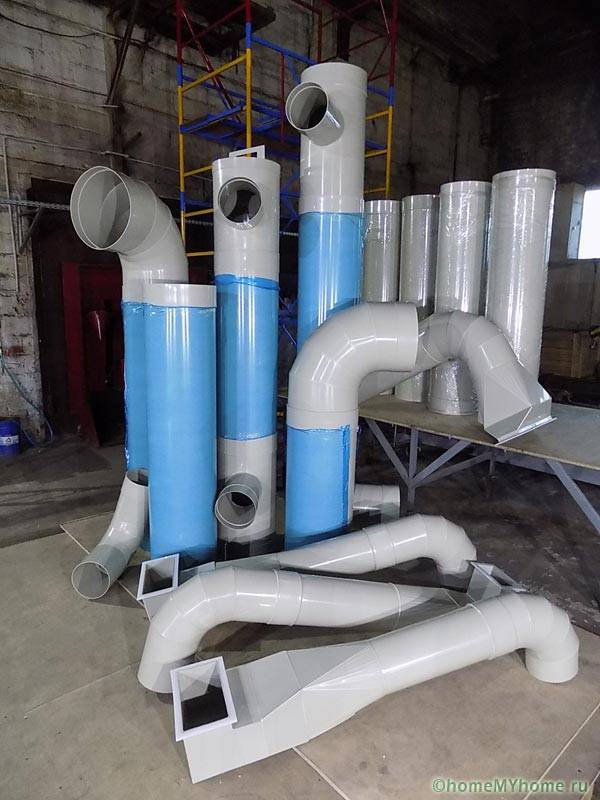

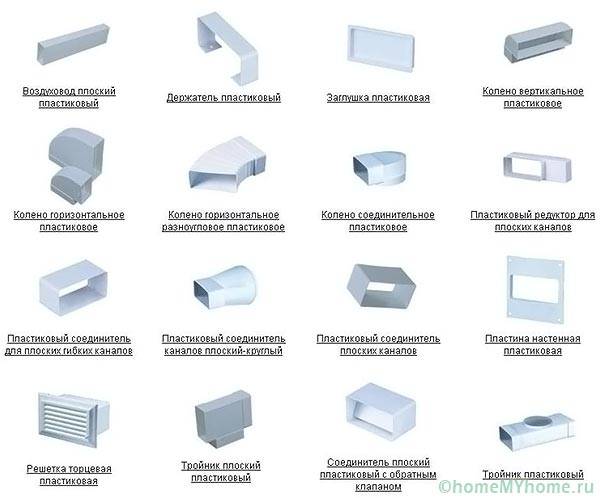

תעלות אוויר ואביזרי פלסטיק לאוורור
תוכן המאמר
וידאו: שימוש בצינורות פלסטיק
סקירה כללית ומאפיינים של צינורות פלסטיק, יתרונות וחסרונות
חל איסור להשתמש בצינורות אוויר מפלסטיק לאוורור ברדסים מכשירי חימום. אין הגבלות אחרות. יש קופסאות עגולות, מלבניות, סגלגלות, מרובעות העשויות מחומרים:
- PVDF - פלואור פלסטיק עמיד לחומצה לתנאי טמפרטורה - 40 - + 140 מעלות;

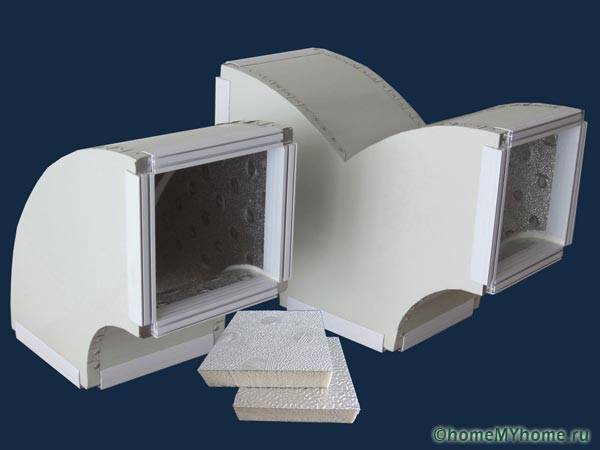

צינורות אוורור פלואורופלסטיים
- PVC - ויניל עמיד בחום (בטווח של +180 מעלות), צינורות חלקים קשיחים מכל קטע וגלי גלי;
צינורות ואביזרי PVC פולימרים
- HDPE (HDPE) - פוליאתילן גמיש ללא מאפיינים מיוחדים;

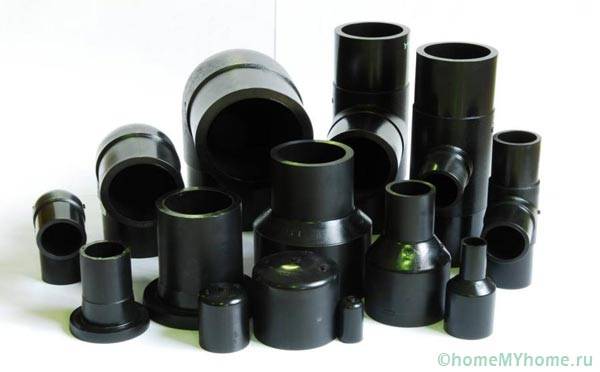

צינורות ואביזרי פוליאתילן HDPE
- PP - פרופילן עמיד כימי אינרטי לחומצות, אורגניות, תמיסות אלקליין.
אביזרי פרופילן
ללא קשר לחומר, לחתך רוחב, כל צינורות האוויר הפולימרים הושלמו עם אביזרים, אלמנטים נוספים. צינורות מורחבים עם שקעים, מחוברים מעריצים, תנורי אוויר עם אוגנים עם אטמים.

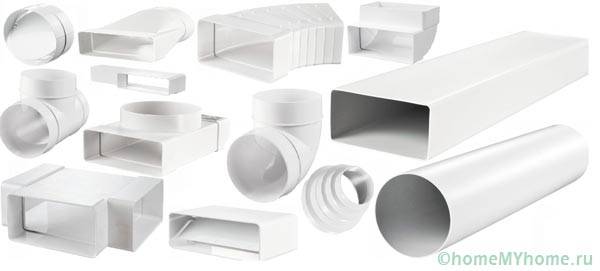

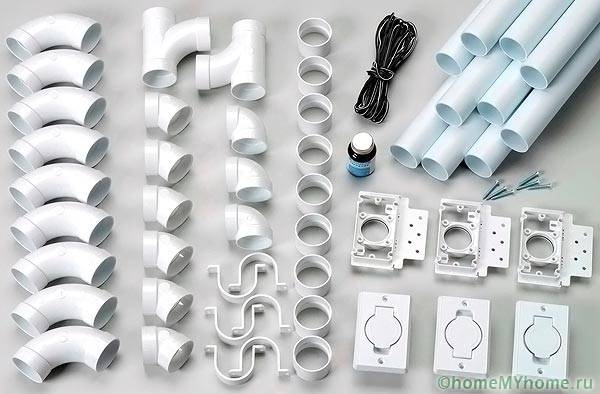

חלקים מעוצבים של צינורות אוויר מפלסטיק
צינורות אוויר מפלסטיק מלבניים עבור אוורור יש מידות סטנדרטיות כמעט מכל היצרנים לכל צורך. חתך התעלות העגולות מוצג גם בטווח הרחב ביותר בין 100 ל 1250 מ"מ.
דוגמה למגוון טיפוסי של צינורות פלסטיק מלבניים לאוורור

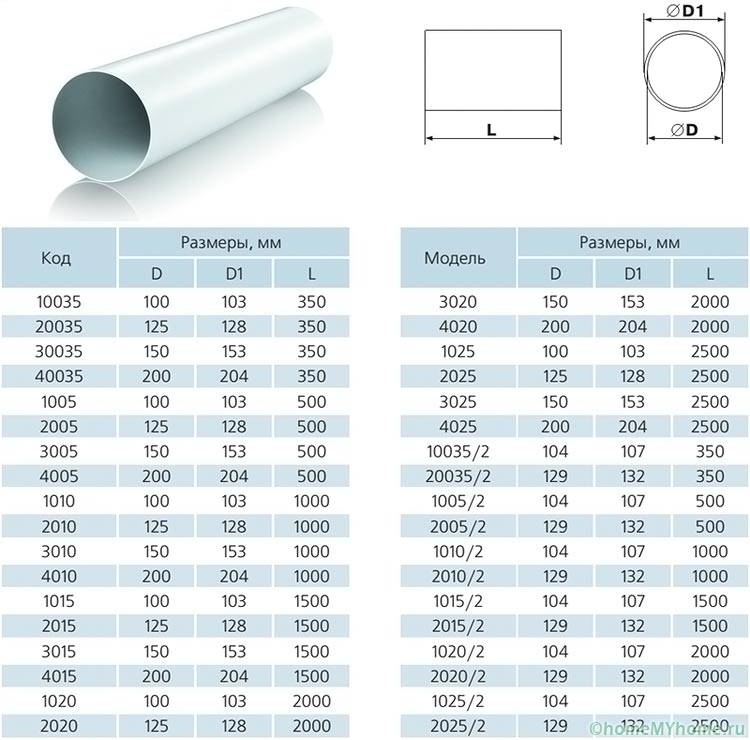

דוגמה לגדלים סטנדרטיים לתעלות מעגליות
מכשיר אוורור מפלסטיק
עבור בתים פרטיים, מספיק שינוי יחיד של כל נפח האוויר במקום בכל שעה. לכן דרושות צינורות אוויר מפלסטיק לאוורור חתך שכזה, כך שעם טיוטה טבעית או בעזרת מאווררים, מצב זה מובטח, או ניתן לספק / להוציא 30 קוב מהחדר מדי שעה לכל אחד מבני המשפחה.

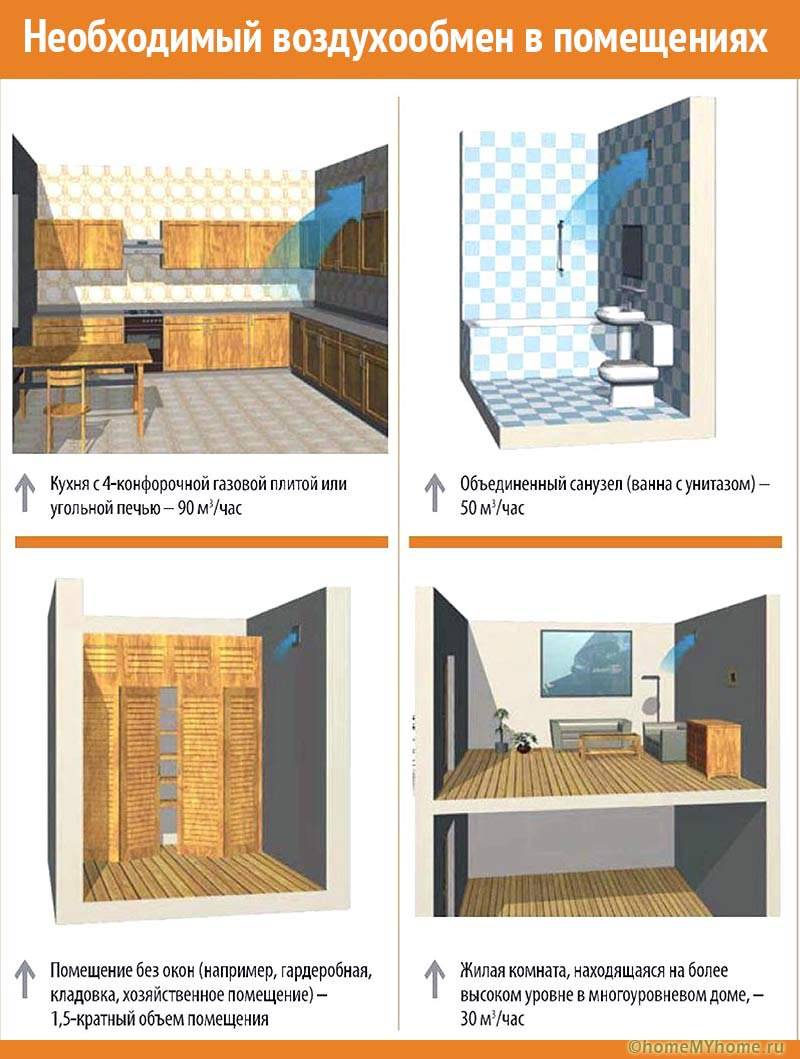

שערי חליפין של אוויר עבור סוגים שונים של הנחות
יחד עם זאת, יש לכלול טיוטות, לשמור על קצב הזרימה בחדר עצמו בטווח של 0.5 מ 'לשנייה.

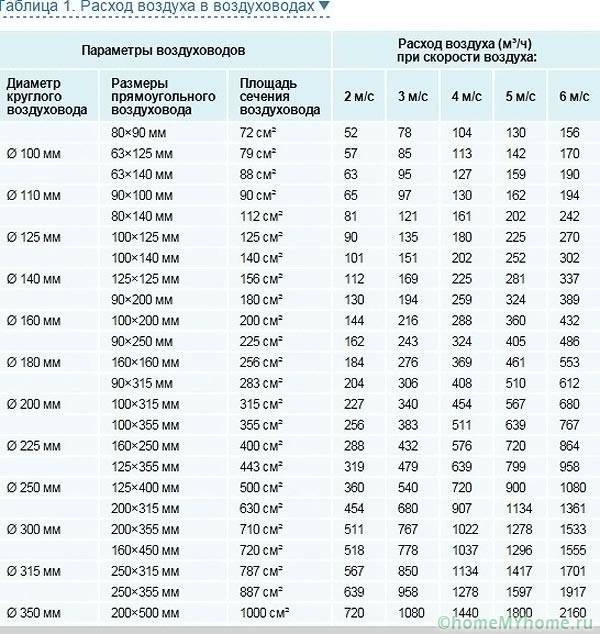

תלות קצב הזרימה ומהירות האוויר בחתך התעלה
אוורור טבעי
ללא עלויות נוספות, מאובזר רק אוורור טבעי, אשר נמצא כברירת מחדל בדירות של בניינים רבי קומות:
- גושי חלונות של חדרי מגורים מצוידים בשסתומי אספקה;
- בקירות הפנימיים של המטבח יש פיר צינור אוורור שעובר מעל הגג;
- האוויר שמגיע משסתומי החלון מאוורר את החדר, ממהר לאזור הלחץ המוזרם (למטבח), מתאוורר בדרך המסדרון.

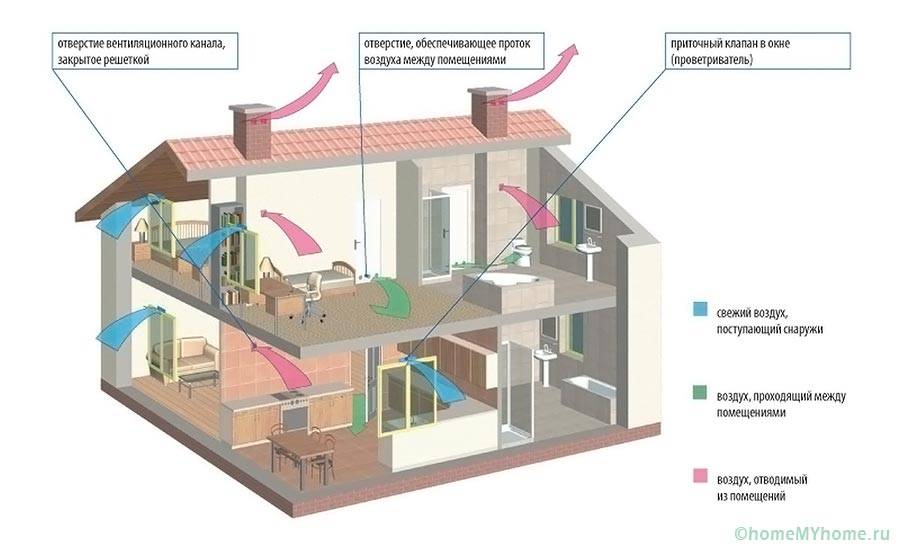

ערכת אוורור טבעית בבית
בקוטג'ים נשכחים תעלות אוורור או משתמשים בחומרים וטכנולוגיות בנייה שאינן מאפשרות התקנת תעלות אוורור בקירות פנימיים נושאים. לדוגמה, בכתרים של בית עץ עץ, אי אפשר לחתוך בערוצים אנכיים מוצקים. עוֹבִי לוחות SIP פחות מחתך צינורות האוויר.
לכן מתוכנן אוורור טבעי תקציבי, מתבצעת רכישה והתקנה של צינורות אוויר מפלסטיק לאוורור וחיבור, אביזרים מיוחדים. תרשים חיווט משוער לתעלות אוויר פולימריות מוצג בתרשים התחתון.

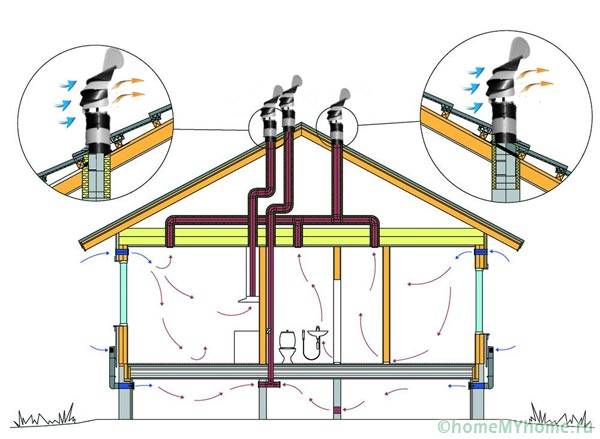

אפשרות לחיווט קופסאות פלסטיק להבטחת אוורור טבעי
מערכת אספקה
בבניינים נמוכים בצורתם הטהורה, לעתים רחוקות מאוד משתמשים בתעלות אוורור אספקה. ישנם מעט חדרים בבניין, אזור העבודה של כל אחד מהם קטן, נפח חילופי האוויר אינו משמעותי. לכן לפי הצורך חותכים מאווררי אספקה לקירות החיצוניים, נוצר בתוך המטבח צינור אוורור מובנה או מבנה טרומי העשוי מארגזי פולימר.
דוגמה לחיווט של צינורות פלסטיק למערכת אוורור אספקה

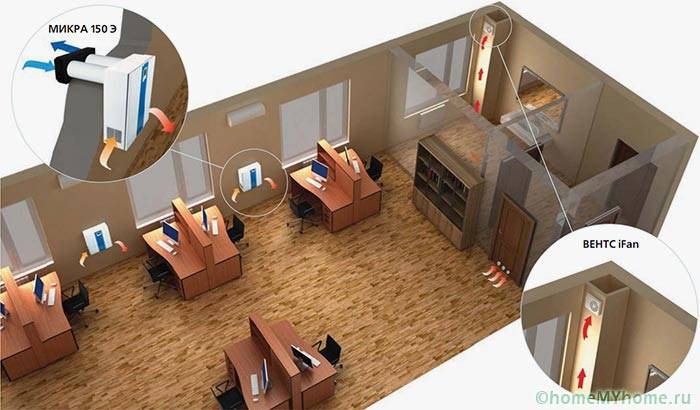

חיתוך קיר של יחידת הטיפול באוויר
אוורור התאוששות שכיח יותר בבית פרטי עשוי צינורות פלסטיק, שבתוכו האוויר הקר שנכנס לקוטג 'מחומם על ידי הזרימות החמות היוצאות. מערכת זו שייכת למערכת האספקה והפליטה, אולם היא נקראת בטעות על ידי מפתחים בודדים כמערכת פליטה.

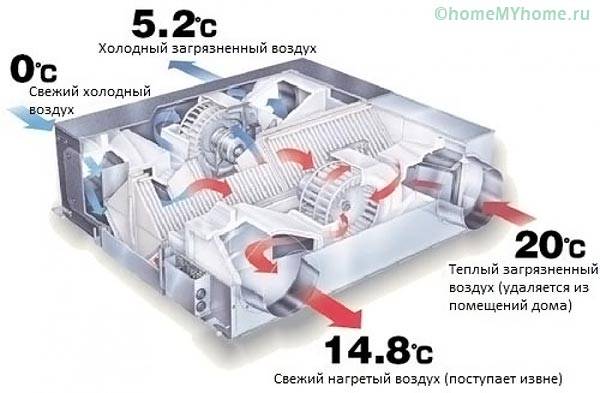

אספקת אוורור אוורור עם מחזיר
מערכת פליטה
מכסה המנוע נדרש לעיתים קרובות יותר, מכיוון שתעלות האוורור הטבעיות לעיתים קרובות אינן יכולות להתמודד עם נפח האוויר. או במטבחים נפרדים ברדסים מעל לוחות, שממנו אתה צריך למתוח צינורות מעל הרכס.

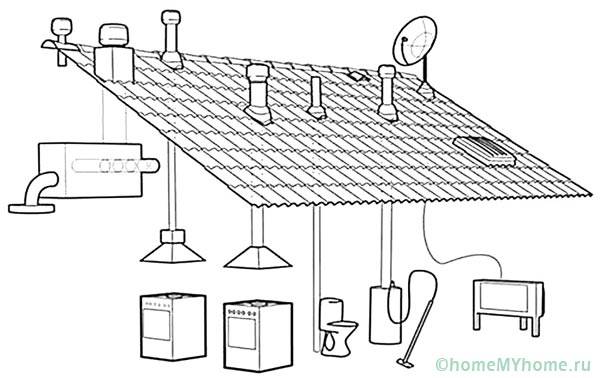

צינורות אוויר הובאו לגג
ניתן להגדיל את הביצועים של מערכת אוורור טבעית באמצעות התקנת מאוורר צירי או צנטריפוגלי. יש לקחת בחשבון:
- אוורור פליטה עשה זאת בעצמך מצינורות פלסטיק יוצר אזור של לחץ פרוק;
- בהעדר אספקה כפויה של אוויר אספקה, מתרחשות טיוטות.

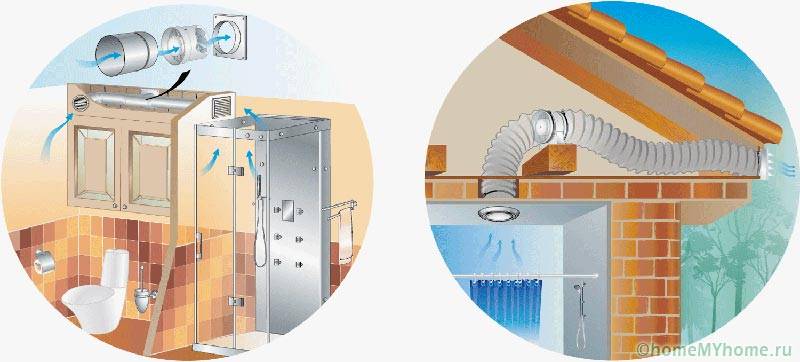

אוורור פליטה מפלסטיק עם מאוורר צירי
לכן, יש צורך לתכנן ולחשב ציוד, קטעי צינור אוויר. בנוסף מסירים חום מהבית עם אוויר הפליטה הלח. לכן, מערכות התאוששות עדיפות על מערכות אוורור אספקה.
אפשרויות הנחת צינורות אוויר מפליטה מפלסטיק
מחשבון לחישוב הקוטר הדרוש של התעלה לפי נפח החדר ויכולת הפליטה
טיפים וטריקים
הניואנסים העיקריים של בניית מערכות אוורור מצינורות פולימרים הם:
- טיפול בתיבות, אביזרים, אלמנטים נוספים עם חומר אנטי-סטטי לפני ההתקנה יקטין את תקציב התפעול, אבק לא יתעכב בערוצים, אין צורך להסירו;
- בעת ביצוע הערכה, אתה זקוק למלאי אביזרים, צילומי תיבות, מהדקי הידוק, סוגריים, מומלץ לרכוש 15% יותר;
- יש להתקין גלי גמישים ללא שוליים כך שהצינור לא נמתח במהלך הפעולה, משנה את החלק, מגדיל את ההתנגדות בתוך המערכת;

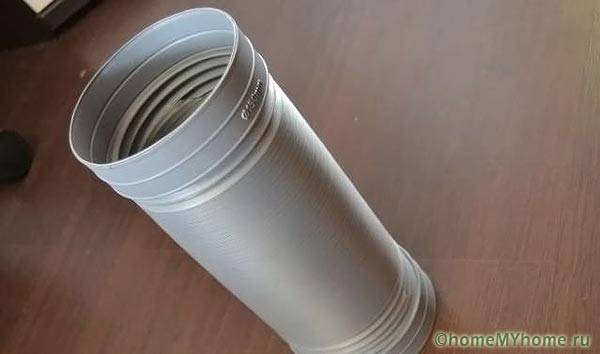

גלי PVC מפלסטיק למערכת אוורור
- תיבות מלבניות ממזערות את גובהן של תקרות תלויות, מתיחות ומפלסות, אולם הן יכולות להרעיש במהלך הפעולה ולהגדיל את התנגדות ברירת המחדל לזרימה.
מידע מועיל! צינור הפסולת, המהווה המשך למערכת הביוב, הדרוש לפינוי גזים הנובעים מפירוק ביוב על ידי חיידקים אנאירוביים, אינו חל על מערכות אוורור. הוא נאסף מצינורות ביוב של PVC, עובר דרך הגג או מותקן על ראשו בתוך הבית באמצעות שסתום ואקום המאפשר לכם להקל על הלחץ במערכת הניקוז של הבית.
וידאו: אוורור בבית באמצעות תעלות פלסטיק
לפיכך, תיבות וצינורות פולימרים נוחים יותר למערכות אוורור בייצור עצמי מאשר נירוסטה מגולוונת. הידוק המפרקים מובטח על ידי שקעים, אטמי אוגן. צינורות האוויר שותקים כמעט, הם לא אוספים אבק לאחר עיבוד נכון.
