קיצוץ עץ עם גרזן הוא עבודה קשה מאוד, ולכן בעלי בתים כפריים רבים שמחממים את הכיריים בעץ מנסים לקנות או להכין מפצל עץ בעצמם. מכשירים אלה מאפשרים לך להימנע מנופף מייגע של קליבר שבזכותו אתה יכול לקצוץ הרבה יותר עצי הסקה ביום אחד, מכיוון שאתה לא צריך לנוח מדי פעם. מהמאמר תלמד כיצד להכין מפצל עץ במו ידיך: ציורים, תמונות, הוראות יעזרו לך להכין אותו.

ציורי עשה זאת בעצמך מפצל עץ הוראות צילום

איך עובד מפצל העץ

תוכן המאמר

1 סוגי מפצלי עץ
2 וידאו: מפצל עץ עם מנוע מכונת כביסה
3 מפצל עץ ביתי - מה ואיך לעשות
- 3.1 מפצל עץ מתלים - תכנית וייצור
- 3.2 מפצל עץ הידראולי - חומרים ושרטוטים
4 כיצד להפוך מפצל עץ לנייד
5 וידאו: מפצל עץ הידראולי DIY

סוגי מפצלי עץ

ישנם שלושה סוגים עיקריים של מפצל עץ, אשר נבדלים במקור האנרגיה להשפעה ביומן:

הידראולי;
חַשׁמַלִי;
קינטי (ידני).

מתלה חשמלי ומפצל אברה

מכשיר הידראולי

מפצל עץ ידני

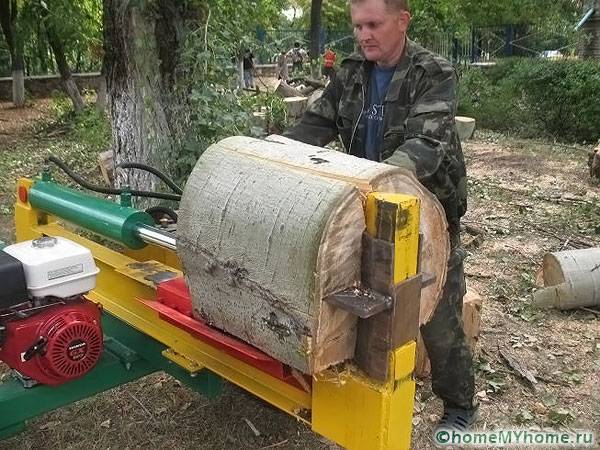

מפצלי עץ הידראולי

מכשיר זה עובד על פי העיקרון לחץ הידראולי... גליל הידראולי דוחף את העץ על טריז מחודד, המפצל את העץ. מפצלי העץ הללו מונעים על ידי משאבת שמן המופעלת באמצעות מנוע בנזין או דיזל. החיסרון העיקרי שלהם הוא העלות הגבוהה של צילינדרים הידראוליים, יחידות בקרה ומשאבות איכותיים.

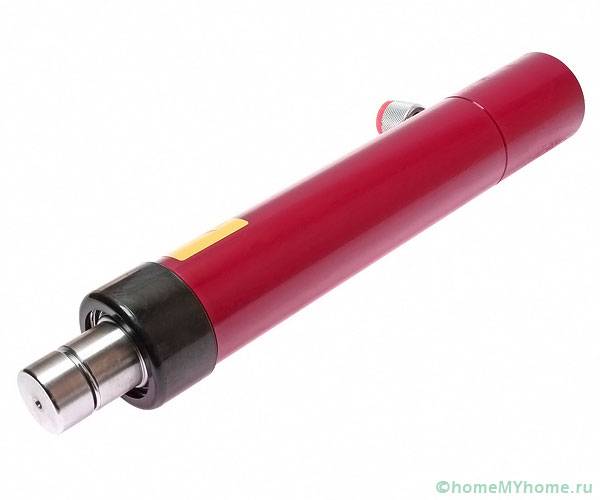

גליל הידראולי

מפצל עץ חשמלי

מפצלי עץ חשמליים (מתלה ואברה) עובדים על אותו עיקרון כמו הידראוליים. הבסיס שלהם הוא ציוד מתלים ונדנים, אשר דוחף את העץ על טריז חד. היתרון שלהם הוא זמינות החלקים והמחיר הנמוך שלהם. תיבות הילוכים כאלה מותקנות על שערי הזזה וטכניקות דומות אחרות. מפצלי עץ חשמליים (קונוס) עובדים על עקרון של בורג הקשה עצמית. חרוט הפלדה מושחל, כך שהוא מתפתל לתוך העץ ושובר אותו.

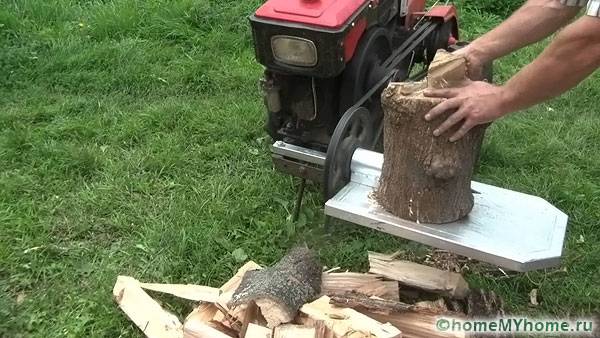

מפצל יומן קונוס

מפצל עץ ידני (אינרציאלי)

הבסיס של מפצל העץ הזה הוא צינור מתכת (מנוף), אשר תלוי על תומך מתכת. הצינור מצויד בלהב מפצל עץ וחיזוקי פלדה שונים.לעתים משתמשים במשקל נגד כדי להקל על הרמת הצינור. כדי לפצל את העץ, הצינור מונמך בחדות. הלהב מפצל את העץ תחת פעולת האינרציה של הצינור ואלמנטים מחזקים. היתרון של מכשיר כזה הוא שהוא יכול להיות עשוי מכל צינורות פלדה, שעובד נקודת איסוף המתכת הברזלית הקרובה ביותר ימכור בכמה מאות רובל. החיסרון של מפצל העץ הזה הוא שהוא משתמש בכוח שרירים לעבודה, כך שאדם מתעייף במהירות.

מפצל עץ אינרציאלי

וידאו: מפצל עץ עם מנוע מכונת כביסה

מפצל עץ ביתי - מה ואיך לעשות

אם יש לך את החומרים הדרושים, אז לא קשה ליצור מפצל עץ במו ידיך: ציורים, תמונות, הוראות זמינות באופן חופשי באינטרנט. לשם כך עליך:

שאריות מתכת שונות;
בולגרית;
מהפך ריתוך;
היכולת לבשל;
היכולת לערוך ולחשב תוכניות;
מתמצא יצירתי.

עצה שימושית!התוכנית של כל מפצל עץ חייבת להיות מפותחת בנפרד, עבור החלקים הזמינים.

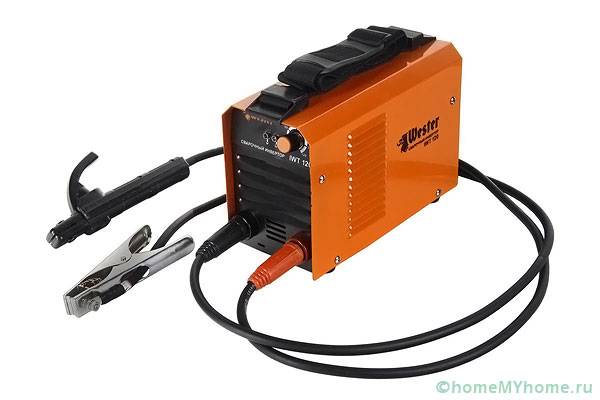

מהפך ריתוך

מפצל עץ מתלים - תכנית וייצור

הדרך הקלה ביותר היא להכין פיצול עץ מתלה ואבן במו ידיך: רישומים, תמונות, הוראות לגביהם מפורסמות באינטרנט. הבסיס שלה הוא מסגרת פלדה עוצמתית, אליה מחוברים טריז, מנוע ותיבת הילוכים. כדי לעשות זאת, קח מנוע חשמלי בהספק של לפחות 2 קילוואט ושתי גלגלות ביחס קוטר של לפחות 1: 4. ניתן גם להשתמש בתיבות הילוכים ממנגנונים שונים עם יחס העברה העולה על 8: 1. אם אין לך מנוע חשמלי, אך יש לך מנוע בנזין ממסור או גוֹזֵם, אתה יכול לחבר את זה. במקרה זה יהיה צורך להגדיל עוד יותר את יחס ההילוכים של תיבת ההילוכים בגלל המהירות הגבוהה מדי של מנוע כזה. הכינו סכין לפיצול עץ מפלדת גיליון בעובי של 1 ס"מ לפחות, והשחיזו אותו בזווית של 90 מעלות. כדי לעבוד עם בולי עץ עבים, יש צורך לייצר סכין מורכבת כך שעוביה יהיה לפחות 5 ס"מ, ובתוכו לחזק אותו עם גוש פלדה בעל צורה מתאימה.

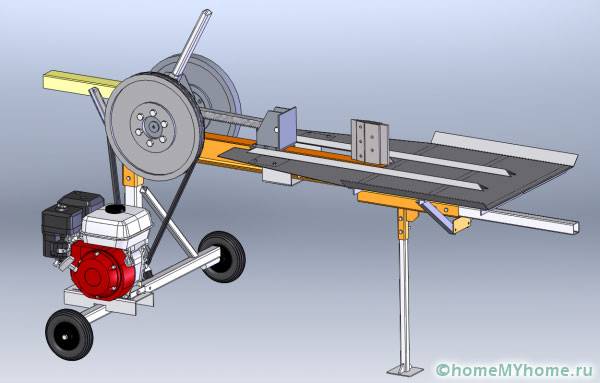

תרשים משוער של מפצל עץ ומתלה

ציוד המתלים והציפורניים צריך להיות גבוה יותר 4-6 ס"מ מהמיטה ולהיות במרחק השווה כפול מאורך העץ מהסכין. בנוסף, יש צורך להכין כרכרה שתרכב על המיטה. גובה המרכבה חייב להתאים לגובה ההתקנה של מתלה וציוד הפיניון. בצד הקדמי (הפונה לסכין) של הכרכרה, התקן צלחת צולבת שתשמש כדוחף. לשם כך, השתמש בפלדת גיליון בעובי של 7 מ"מ לפחות. התקן כל ציר על המרכבה שיעלה ויוריד את המתלה, וחבר קפיץ כדי להרים את המתלה מעל ההילוך. התקן ואבטח את קפיץ החזרה, אשר יניע את הגררה לכיוון תיבת ההילוכים. התקן מנוף על המיטה שידחוף את המתלה כנגד ההילוך. בעזרת מנוף זה, תוכלו לשלוט בעבודת מפצל העץ - כאשר לוחצים על הידית, המדף בא במגע עם ההילוך ומתקדם. אם יש צורך, חותכים את המסילה במטחנה - היא צריכה להיות קצרה מעט מהמרחק מצלחת ההזנה לסכין.

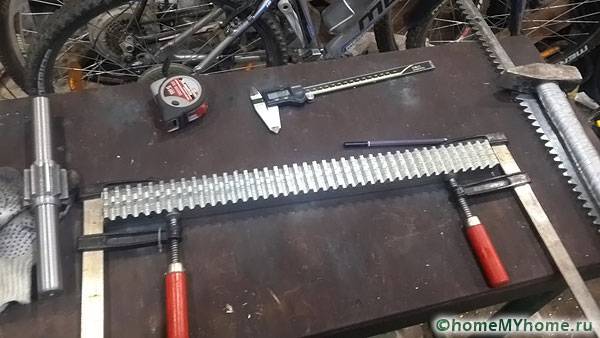

מסילת מפצל עץ

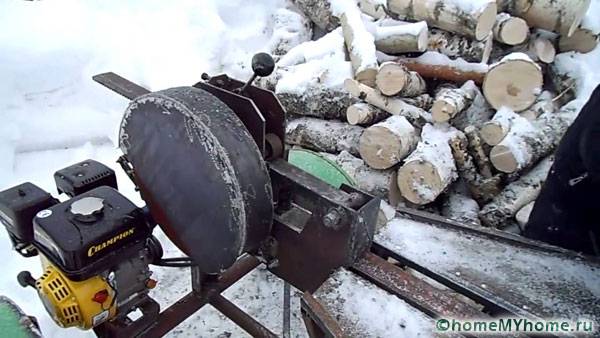

מיצב ביתי

מפצל עץ הידראולי - חומרים ושרטוטים

כדי ליצור מפצל עץ הידראולי במו ידיך: ציורים, תמונות, הוראות שעבורם תמצא להלן, תזדקק ל:

מנוע חשמלי או בנזין בהספק של מעל 2 קילוואט;
משאבת שמן;
מיכל נפט;
צינורות הידראוליים בלחץ גבוה;
בלוק בקרה;
גליל הידראולי;
קורת מתכת בצורת I או U;
פינת מתכת בגודל מדף 30-40 מ"מ;
מתכת בעובי 0.5-2 ס"מ (רצוי להצטייד בחתיכות בעובי שונה).

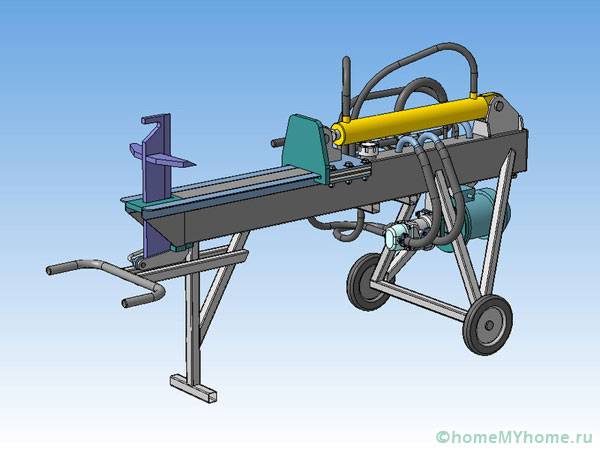

תרשים משוער של מפצל עץ הידראולי

הכינו מסגרת מקרן I או מקורה U. ככל שהקורה רחבה יותר, המסגרת תעמוד בעומס רב יותר ויהיה קשה יותר להוביל את מפצל העץ.לכן רוחב הקורה האופטימלי הוא 10-15 ס"מ. תקנו את הגליל ההידראולי מעל הקורה בגובה 5-7 ס"מ והתקינו דוחף עשוי מתכת בעובי של 7-10 מ"מ בקצה המוט. הכינו גוף סכין כך שניתן יהיה להזיז אותו סביב המיטה.

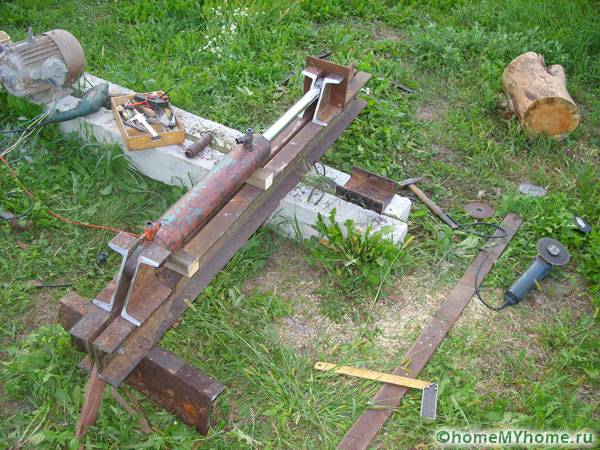

התקנת הגליל ההידראולי

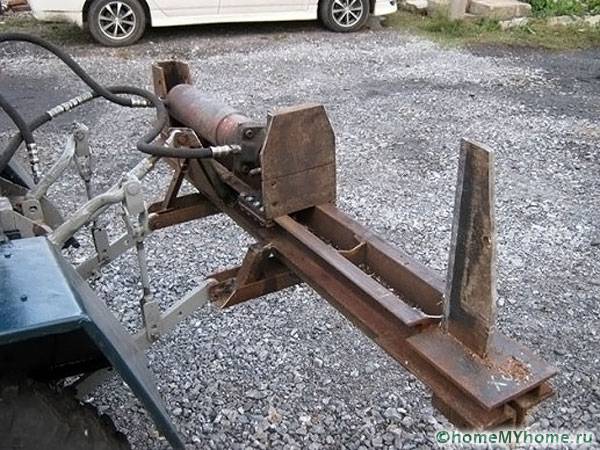

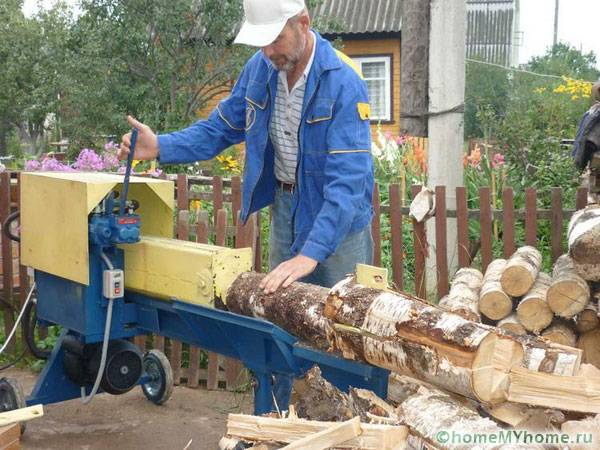

תצוגת מכשיר מורכבת

עצה שימושית! שינוי אורך הסכין יאפשר פיצול בולי עץ ארוכים, אך יקשה על פיצול בולי עץ עבים אם לא בלתי אפשרי (בגלל עומסים עצומים). לכן בחרו במה שהכי חשוב לכם.

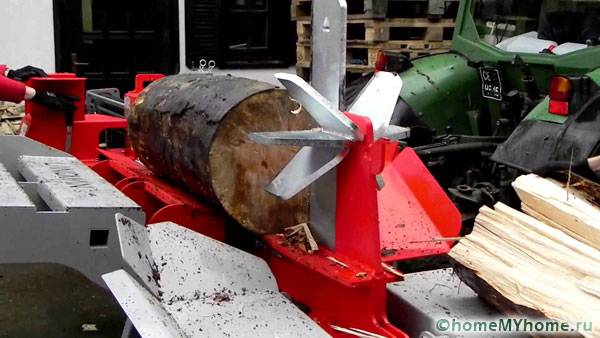

סכין מורכבת

כדי לנעול את הסכין במיקומים שונים, בצע את הפעולות הבאות:

לקדוח חורים בקוטר של 12 מ"מ במרווחים של 5 ס"מ בחלק התחתון של המיטה;
לקדוח 2 מאותם חורים עם אותו גובה בגוף הסכין;
הכנס 2 ברגים בקוטר 10 מ"מ לגוף הסכין מלמעלה ורתך אותם;
לאחר שהתאימו את אורך חלל העבודה, תקנו את הסכינים בעזרת מנקי מתכת ואגוזים.

זה יאפשר לך להתאים את המפצל לאורכי יומן שונים. הזמן הידראוליקה טובה לחיבור משאבת השמן, מיכל השמן, יחידת הבקרה והגליל ההידראולי בשרשרת אחת.

כיצד להפוך מפצל עץ לנייד

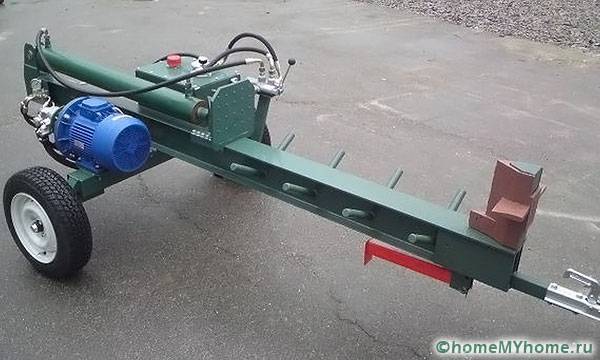

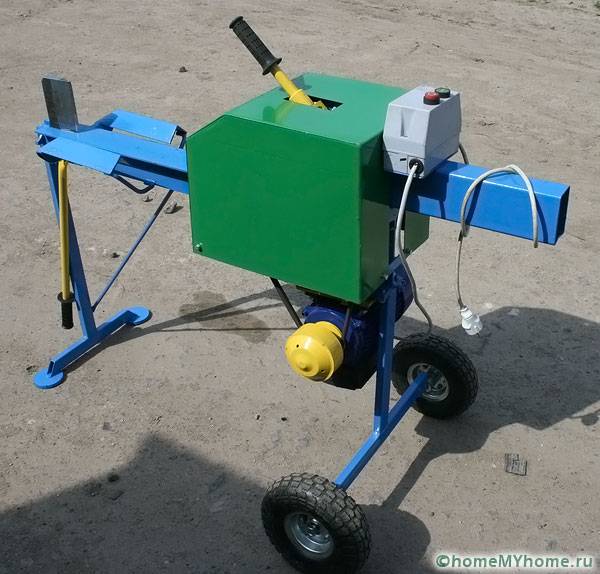

מפצל עץ על גלגלים

ישנם מצבים בהם יש צורך להעביר את מפצל העץ למקום אחר. אך משקל המבנה עולה לעתים קרובות על 100 קילוגרמים, ולכן קשה מאוד לשאת אותו. חבר גלגלים למכשיר שלך כדי להגביר את הניידות. לשם כך תוכלו להשתמש בגלגלים מגינה או מריצה לבנייה. רצוי לדאוג למערכת נעילת גלגלים כלשהי כדי שמפצל העץ לא יתגלגל בזמן שהמנוע פועל. אבל אתה יכול להסתדר ו לבניםתמיכה בגלגלים בזמן שהמכשיר פועל.
