אם בטיחות חשובה: אנו בוחרים ארובה קואקסיאלית לדוד גז
ציוד חימום מודרני הוא היחידות המתוחכמות ביותר עם צריכת דלק חסכונית ומערכת אבטחה איכותית. חלק חשוב במערכת זו הוא הארובה הקואקסיאלית. עבור דוד גז, מכשירים כאלה נמכרים כסט או ניתן לרכוש בנוסף. היום, בסקירת מערכת העורכים homepro.techinfus.com/iw/, תוכלו למצוא תשובות לשאלות הדוחקות ביותר: איך ארובה כזו עובדת, איך היא עובדת ואיך צריך להתקין אותה? בנוסף, נעניק לכם את האפשרות להכיר דגמים של מיטב היצרנים.
בטיחות מערכת החימום היא נושא חשוב. צינור קואקסיאלי יעזור לכם לפתור בעיה זו
תוכן המאמר
- 1 מהי ארובה קואקסיאלית ומה חדש במכשיר זה
- 2 מה כל כך מיוחד במכשיר של ארובה קואקסיאלית לדוד גז
- 3 איך עובד ארובה קואקסיאלית
- 4 מה כלול
- 5 ארובה קואקסיאלית לדוד גז: חומרים לייצור
- 6 יתרונות וחסרונות של שימוש בארובה קואקסיאלית
- 7 על אילו דוודים ניתן להשתמש בארובה קואקסיאלית
- 8 יצרנים פופולריים של ארובות קואקסיאליות
- 9 יסודות התקנת ארובה קואקסיאלית
- 10 כללים חשובים להתקנת ארובה קואקסיאלית לדוד גז
- 11 כמה עולה לקנות ארובה קואקסיאלית לדוד גז
- 12 תוֹצָאָה
מהי ארובה קואקסיאלית ומה חדש במכשיר זה
ראשית, קצת פיזיקה בסיסית: בעירה דורשת אוויר. כאשר התנור שורף דלק, הוא גם משתמש בחמצן. לגישה חופשית לאוויר, תוכלו לאוורר את החדר, לספק מערכת נשיפה. אבל במקרה זה, אתה יכול לאבד חום יקר, כי כל טיוטה, חלון פתוח או חור אוורור בקיר יפתחו גישה לאווירה הקרה מבחוץ. מה ההבדל בין מודרני דודי חימום? הם משתמשים בפתרון טכני לא סטנדרטי שהופך אותם למערכת סגורה שאינה דורשת צריכת אוויר חיצונית.

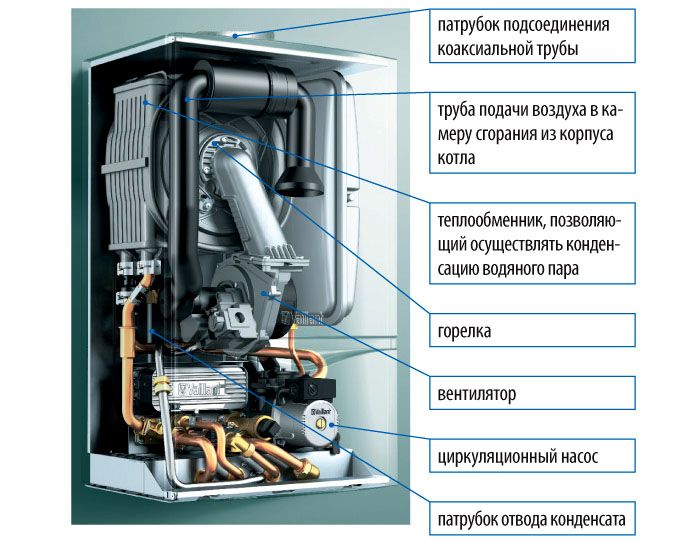

המכשיר של דוד גז מודרני עם מערכת סגורה
ולפתרון טכני זה קוראים ערכת ארובות קואקסיאלית. החידוש העיקרי שלו טמון בעובדה שאוויר לשריפת דלק מגיע מהרחוב דרך אותו צינור שמסיר את מוצרי הבעירה. זה קורה בגלל העיצוב המיוחד אֲרוּבָּה... שיטה זו מבטיחה בטיחות מוחלטת של הפעלת דוד החימום. צינורות קואקסיאליים מותקנים לא רק בבתים פרטיים, אלא גם במתחמי דירות מודרניים.
השימוש בחימום פרטני בדירה הוא ערובה לחיסכון בעלויות וטמפרטורה נוחה כל הזמן
מה כל כך מיוחד במכשיר של ארובה קואקסיאלית לדוד גז
אז גילינו כי העיצוב הקואקסיאלי מאפשר לך לספק ולמצוא בו זמנית אוויר מהמחמם. איך זה אפשרי? ארובה כזו מורכבת מכמה חלקים, המורכבים בצורה כזו שמתקבל צינור בצינור. כדי למנוע ממרכיבי הערכה לגעת, ישנם מגשרים מיוחדים בפנים. מכשירים כאלה משמשים לא רק בדודים, אלא גם בתוך מכשירי קונווקטור ורדיאטורים, כלומר בכל מקום שיש תא בעירה לדלק.

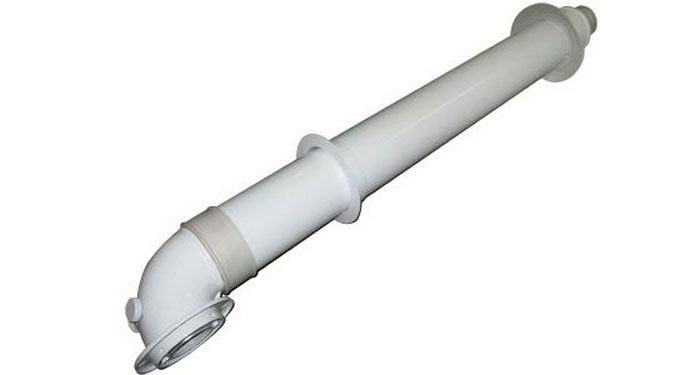

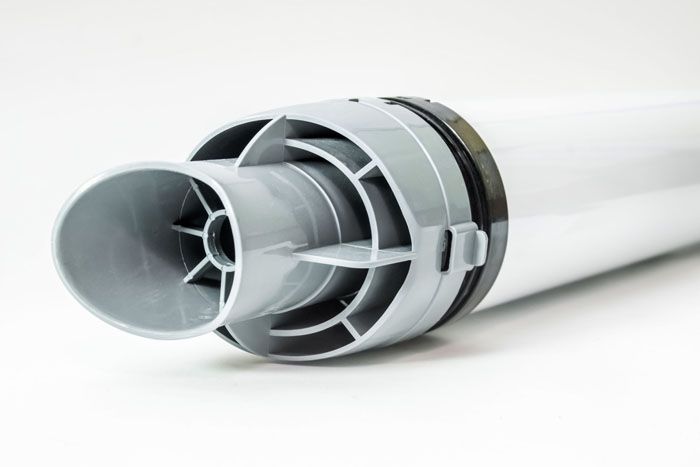

התצלום מראה דוגמא לאיך נראית ארובה קואקסיאלית:
מגשרים מתקנים את החלק הפנימי והחיצוני של המכשיר
איך עובד ארובה קואקסיאלית
כפי שכבר הבנתם, בתכנון כזה יש זרימת אוויר דו כיוונית. עקרון הפעולה של המכשיר הוא כדלקמן:
- מסת אוויר קרה נכנסת מהרחוב דרך התעלה החיצונית של הצינור ובתהליך של מעבר לעבר תא הבעירה מתחממת על ידי חום התעלה הפנימית. הגישה של אוויר מחומם מפחיתה משמעותית את צריכת הדלק ומגדילה את יעילות הדוד;
- הערוץ הפנימי מסיר מוצרי בעירה רעילים. לקבלת זרימת אוויר אינטנסיבית יותר, התעלות מבודדות בנוסף, בחלק מהדגמים יש אפילו שכבת צמר בזלת.
עקרון הארובה של מבנה קואקסיאלי
חָשׁוּב! על מנת שהערכה הקואקסיאלית תפעל ביעילות מלאה, יש לעקוב אחר תקני ההתקנה, לחשב היטב את יכולות המערכת ולהרכיב נכון את המכשיר.
מאמר קשור:
ארובות לדוד גז בבית פרטי. כללי ודרישות בחירה להתקנת ארובות, זנים וניואנסים של התקנה בפרסום מיוחד.

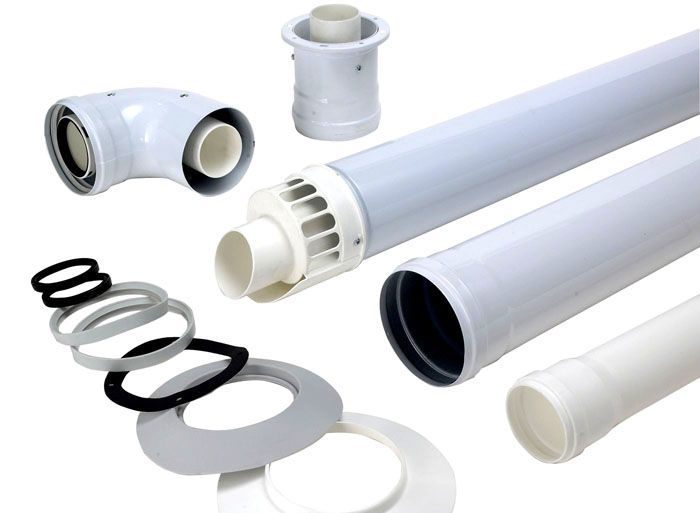

מה כלול
הארובה הקואקסיאלית מורכבת משני צינורות בקטרים שונים. דרך האוויר הגדול נכנס החוצה, דרך הקטן יותר - מוציאים מוצרי בעירה.
שים לב להוראות למכשיר החימום; יש לציין בו את פרמטרי הצינור. בנוסף לצינורות, הערכה הקואקסיאלית כוללת:
- ברך או זווית מ 45 עד 90 °;
- טי;
- צימוד אדפטיבי לחיבור לדוד;
- יחידה לניקוי מונע;
- הרכבה לאיסוף מעבים;
- כיסוי להגנה מפני גשם ושלג;
- מהדקים לחיזוק;
- אוגן לחיזוק בקיר;
- טבעות לאיטום.

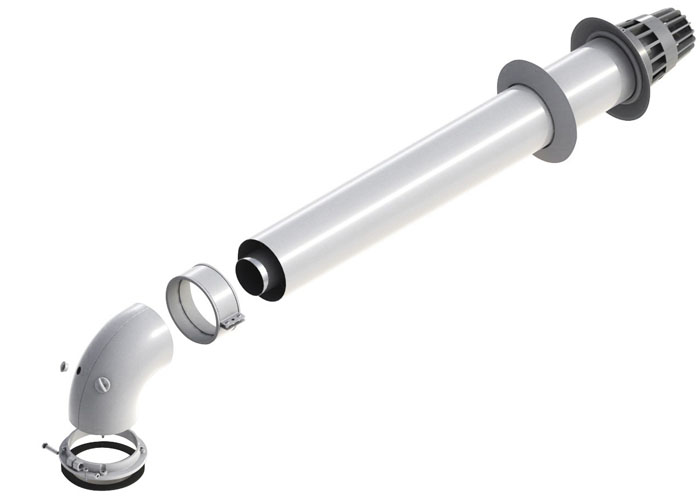

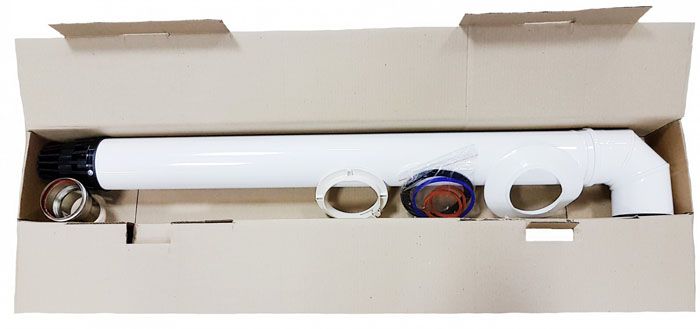

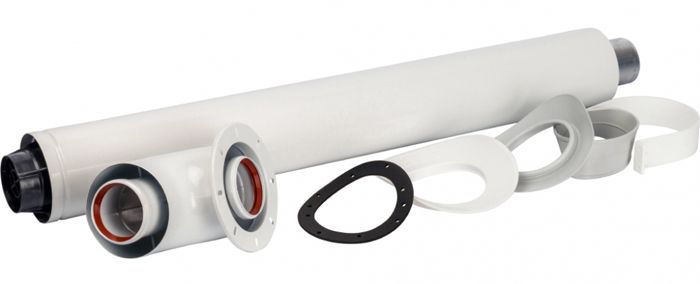

ערכת פליטה קואקסיאלית
ארובות קואקסיאליות לדודי גז על קיר יכולות להיות מוצא אנכי או אופקי. הגרסה האופקית מאפשרת לך לבחור מקום חופשי לדוד, ונדרשים חלקי ארובה בהרבה פחות.
אם אתה לא רוצה לקלקל את החזית עם חור בקיר, אתה תמיד יכול להשתמש במודל האנכי ולהביא באופן מסורתי את הארובה דרך הגג.
הערה! ארובות קואקסיאליות אנכיות לדודי גז ניתנות להתקנה על כמה מכשירי חימום הממוקמים בקומות שונות. סוג זה של ציוד מותקן בבנייני דירות המשתמשים במערכות חימום בודדות.
מאמר קשור:
מכסה ארובה. בפרסום מיוחד של המגזין המקוון שלנו מוצגות המלצות לבחירת שביל מזג אוויר עבור סוגים שונים של ארובות וכמה ניואנסים של התקנות.
ארובה קואקסיאלית לדוד גז: חומרים לייצור
במבצע תוכלו למצוא ערכות עשויות פלסטיק או מתכת אל חלד. לעיתים נדירות, אך יש גם דגימות אלומיניום. בואו ניקח בחשבון כמה סוגים פופולריים של חומרים נבדלים.
פלסטיק ויתרונותיו
לייצור הארובה משתמשים בפלסטיק מיוחד העמיד בפני חשיפה לטמפרטורה גבוהה. חומר כזה מסוגל לעמוד ביותר מ + 200 מעלות צלזיוס. יתרונות ערכת פלסטיק הם המשקל הנמוך, ההתקנה הפשוטה והמחיר הנמוך.
לפלסטיק יש גם חסרונות: זה יימשך מקסימום 5 שנים ומתאים רק לדודים עם מצב טמפרטורה נמוכה להסרת מוצרי בעירה

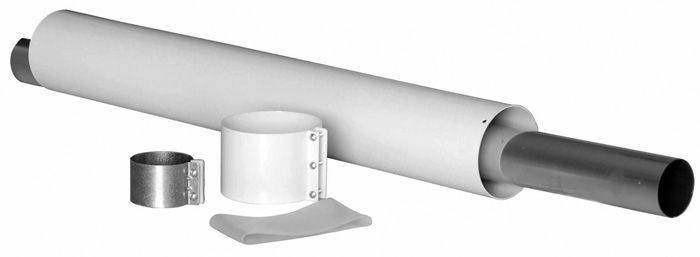

צינור קואקסיאלי לדוד גז עשוי נירוסטה
היתרון העיקרי של נירוסטה הוא שהוא יכול לעמוד בחימום עד + 500 מעלות צלזיוס! בהקשר זה, מערכת קואקסיאלית מנירוסטה עמידה ופרקטית בהרבה מזו מפלסטיק.
מבני מתכת יכולים להיות הפרימיטיביים ביותר, ללא בידוד מובנה, עם צינור פנימי עמיד בפני חומצה, ומורכבים יותר עם תכונות אווירודינמיות משופרות ומערכת אספקת אוויר מאולצת.
יתרונות וחסרונות של שימוש בארובה קואקסיאלית
לפני שתחליט על התקנת מכשיר כזה, עליך להבין את היתרונות והחסרונות שלו. צריך להשתמש בראשונים, והשניים - להיות מסוגלים להתמודד.
יתרונות:
- בְּטִיחוּת. פעולת התנור תהיה בטוחה יותר, שכן הצינור שמסיר את מוצרי הבעירה מקורר.
- עבודה ללא הפרעה.המערכת מספקת אוויר צח לתא הבעירה ללא הפרעה.
- מגביר את יעילות הדוד. בשל זרימת האוויר המחומם לתא הבעירה, צריכת הדלק נחסכת משמעותית.
- ידידותיות לסביבה. בדודים עם חילופי אוויר קואקסיאליים, הדלק נשרף לחלוטין, כמות מינימלית של חומרים רעילים נכנסת לאטמוספירה.
- שימוש נוח.חילופי האוויר אינם משפיעים על פנים החדר, כל התהליכים מתבצעים בחוץ. אין ריח או צריבה.
- התקנה קלה ותפעול ארוך טווח. העיצוב קל משקל וקל להתקנה בכל תנאי. חומרים עקשן יחזיקו מעמד עשרות שנים.
חסרונות:
- לא מתאים לכל הדודים. צינורות כאלה ניתנים להתקנה רק במערכות עם תא בעירה בגז סגור.
- יציאה לא אסתטית לחזית.סביר להניח שמוליכים אופקיים לא יקשטו את קיר הבית. קל יותר לסדר שקעים אנכיים כמו צינור רגיל.

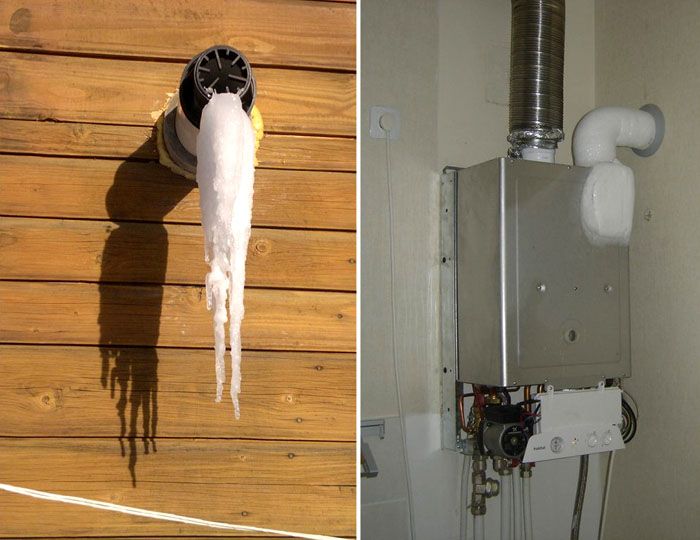

- קרחון.בטמפרטורות מתחת ל -10 מעלות צלזיוס, מוצא הצינור מכוסה בקרח בגלל עיבוי. כדי למנוע זאת, נדרש בידוד צינורות נוסף.
ציפוי הוא הבעיה העיקרית במבנים כאלה
על אילו דוודים ניתן להשתמש בארובה קואקסיאלית
עיצובי ארובות כאלה מתאימים לעיבוי ודודי טורבו עם תא סגור. הם יכולים להיות בעלי מערכת פליטה טבעית למוצרי בעירה או זרימת אוויר מאולצת. ניתן להתקין את הצינור הקואקסיאלי על קונווקטור ומכשיר צורב אטמוספרי.
ניתן לחבר חילופי אוויר כאלה כמעט לכל מערכת חימום מודרנית עם מעגל אחד או שניים.
חָשׁוּב! אם מותקנת מערכת בדירה נפרדת להסרת בעירה בטורבו, אין טעם להתקין ארובה קואקסיאלית. עבור דוד כזה יהיה צורך להסיר שני צינורות נפרדים: אחד לגישה של אוויר צח, והשני ליציאת הפליטה.
לפני רכישת והתקנת צינור, קרא בעיון את תכנון דוד החימום.
מאמר קשור:
צינורות כריך לארובות. לשם מה הם נועדו, מפרט טכני, סקירה כללית של דגמים מוכנים, יצירת עשה זאת בעצמך, היסודות והניואנסים החשובים של ההתקנה, המלצות נוספות - קרא את הפרסום שלנו.
יצרנים פופולריים של ארובות קואקסיאליות
הארובה המושלמת מבחינה טכנית הפכה למוצר כה פופולרי, שיצרני דודים רבים לא רק החלו לכלול אותו בסט הציוד המסופק, אלא גם לשחררו למכירה נפרדת. ניתן לחבר מכשירים רב-תכליתיים כמעט לכל אחד דוד גז... בואו ניקח בחשבון את המותגים הפופולריים ביותר.
מערכות אלו מושלמות לדודים המיוצרים בקוריאה. תוכלו לבחור בקוטר ובאורך הרצוי. דגמים מתאימים יוצעו לכם בנציגות של יצרן קוריאני.
מוצרי Navien
ארובה קואקסיאלית לדוד גז באקסי
החברה האיטלקית מציעה דגמים עשויים פלדה אמייל. תקופת האחריות לצינור כזה אינה ארוכה - רק שנה, אך המשתמשים מציינים את איכות המוצרים וחיי שירות ארוכים למדי. בכפור רוסי קשה, באקסי מציע דגמים מבודדים עם כניסת אוויר העשויה מחומר מרוכב. אתה יכול לקנות ארובה קואקסיאלית לדוד גז מבאקסי במחיר של 3000 רובל.
העלות תהיה תלויה ברכיבי ערכת Baxi
כמה עולה לקנות ארובה קואקסיאלית לדוד גז פרוטרם
מכשיר פשוט וזול Proterm מתאים לדודים באותו שם. סלובקים מציעים חוטי הארכה, מתאמים ומתאמים שונים כדי להקל על ההתקנה. מדי שנה מופיעים מכירות של פיתוחים חדשים של חברה זו.
צינור פרוטרם
ארובות בודרוס
האיכות הגרמנית של הארובות הללו היא מעבר לשבחים. הם עשויים מפלדה אמייל ונמכרים כסט. ערכות אלו יכולות לשמש רק לדודים בעלי אותו שם.
ערכת Buderus
ערכות Vaillant פופולריות
המוצרים של יצרן זה מבוקשים מאוד בשוק האירופי. הערכות מתאימות לדודי Vaillant ויש להציבן הרחק ממקומות האש האפשריים.
דודי Vaillant פופולריים מאוד בשל איכותם וכלכלתם.
כולם מכירים את אריסטון
מכשירי חשמל ביתיים של חברה זו ידועים לצרכן הרוסי. האיכות האיטלקית זכתה באמונם ובכבודם של מיליוני קונים ברחבי העולם. הארובות של היצרן הזה, כמו שאומרים, שומרות על המותג.
הצינור החיצוני של המבנה עשוי פלדה אמייל, הצינור הפנימי עשוי אלומיניום
יסודות התקנת ארובה קואקסיאלית
לכל סט ארובות קואקסיאליות לדוד גז הוראות מפורטות להתקנת DIY. אם תלמד את זה בקפידה, לא יהיו בעיות התקנה. אם אתם מתכננים התקנה אופקית, בחרו את מיקום יציאת הצינור הנכון. נקודה חשובה היא המרחק מהארובה הקואקסיאלית לחלון השכן. אם אתה מציב אותו קרוב מדי, לא ניתן להימנע מבעיות.
גובה הצינור מהדוד אל החור בקיר חייב להיות לפחות מטר אחד לדוד הרצפה וחצי מטר לדופן הקיר.
החלק האופקי של הצינור יכול להיות באורך של עד 5 מטרים.יש לאטום חיבורי צנרת עם צימודים, ולא סיליקון או חומרי איטום אחרים. כדי להגן מפני קרח, יש לבודד בקפידה ארובות אופקיות. התקנה אנכית יכולה להיות מפל - לחיבור כמה דוודים ופרטיים - לתנור אחד. מערכות אשדות בבניינים מרובי קומות מתוכננות יחד עם הבית, התקנתן מנוטרת על ידי שירותי כיבוי וגז.
לחיבור דוד יחיד ניתן להשתמש בצינור באורך של עד 7 מטרים. גובה זה מספיק בכדי להתקין מערכת חימום בבית דו קומתי.
אם הבית עשוי מקוביות קצף, הצינור מותקן בקיר. בבית לבנים ניתן לשים צינור מחוץ לבניין, אך חשוב לבודד אותו בזהירות. אודות התקנת דוד גז עם ארובה קואקסיאלית, סוג רצפה או קיר בסרטון:
כללים חשובים להתקנת ארובה קואקסיאלית לדוד גז
ישנן המלצות שאושרו על ידי SNiP, שבלעדיהן חברת הגז עשויה שלא לאפשר הפעלת הדוד שלך. להלן מספר כללים בסיסיים שיש לזכור:
- היציאה האופקית חייבת להיות לפחות 2 מטרים מהקרקע;
- קוטר החור בקיר הלבנים צריך להיות גדול יותר בסנטימטר מהארובה, בעץ - לפי 5;
- בבניין רב קומות אי אפשר למשוך שקע ארובות אם הוא ממוקם פחות ממטר מחלון השכן מלמעלה;
חייבים להיות לפחות 1.5 מ 'מהצינור הקואקסיאלי לבניינים, דלתות וחלונות שכנים; אסור לעצים לעכב את יציאת גז הפליטה
- אסור לחבר דוודים עם אספקת אוויר כפויה וטבעית באותה מערכת חילופי אוויר;
- ניתן להניח צינור שאורכו אינו עולה על 3 מטרים דרך חדר סמוך. אם לדוד יש מערכת מוגדשת טורבו, ניתן להגדיל את אורך הצינור עד 5 מטרים;
- חשוב להקפיד על איסוף עיבוי מהצינור, הוא לא אמור ליפול לקרקע. בבניינים מרובי קומות, יהיה צורך לתאם נושא זה עם התחנה הסניטרית והאפידמיולוגית;
- יציאת הצינור חייבת להיות לפחות 30 סנטימטרים מהקיר;
- במערכות עם דוד טורבו, דיאפרגמה מכווצת היא חובה;
- פעם בשנה יש צורך לנקות את הארובה מפיח ופיח. זה נעשה בדרך כלל לפני תחילת עונת החימום.
כמה עולה לקנות ארובה קואקסיאלית לדוד גז
העלות של ארובה קואקסיאלית תלויה לא רק במותג של היצרן. במובנים רבים, זה תלוי בחלקים נוספים הכלולים בתכנית הכללית. הדבר המעשי ביותר הוא לקנות לא ערכה מוכנה, אלא את היחידות שאתה בהחלט צריך. מסיבה זו ניתחנו את מחירי הרכיבים ומציעים לכם רשימה קטנה שתעזור לכם לחשב בערך את העלויות העתידיות שלכם.
מחיר הרכיבים לארובה קואקסיאלית לדוד גז
| תְמוּנָה | קשר | מחיר ממוצע (נכון למאי 2018), רובל | העסקה הטובה ביותר |
|---|---|---|---|

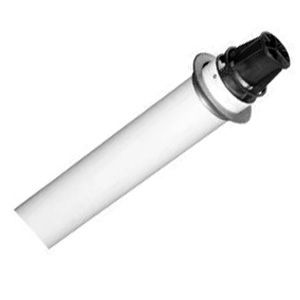

 | צינור קואקסיאלי, אורך 110 ס"מ עם חבית, DN 60/100 | 4515 | טפלומרקט |

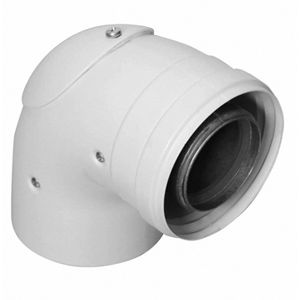

 | מרפק קואקסיאלי, 90 ° | 1832 | תרמוקיט |
 | קצה אופקי לצינור קואקסיאלי | 249 | תרמוקיט |

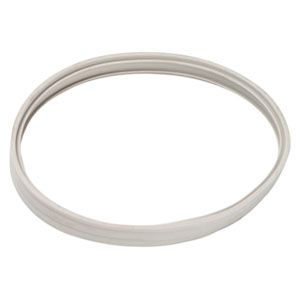

 | אלמנט צינור, טבעת איטום צינור פנימי | 248 | שירות Teplovod |

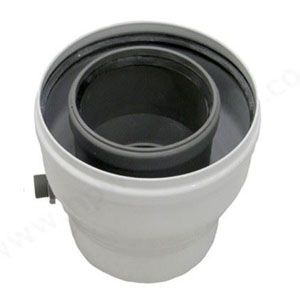

 | מתאם קואקסיאלי | 1737 | ComTermo MSK |

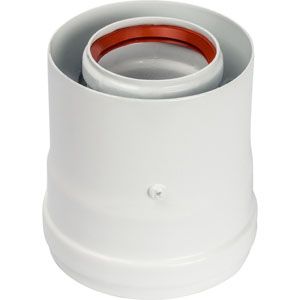

 | אלמנט הצינור, מתאם הדוד קואקסיאלי אנכי | 1841 | שירות Teplovod |
כל החלקים הללו הם אוניברסליים ויכולים להתאים כמעט לכל דגם הדוד.
תוֹצָאָה
אם אתה מתכנן להתקין או להחליף דוד חימום הגיע הזמן לחשוב שהגיע הזמן לעמוד בקצב הזמנים. עליכם להשתמש בהמצאות מודרניות המבטיחות לכם סביבה בטוחה ונוחה. מסיבה זו הגיוני להתקין ארובה קואקסיאלית. איתו, אינך צריך לדאוג לפעולה חלקה של הדוד.
מערכת קואקסיאלית שומרת על הבית נקי וחם
אם כבר התקנת מערכת כזו, שתף את ההופעות שלך בתגובות!
