Sandwichplatten: Größen und Preise sowie Auswahl und Durchführung von Installationsarbeiten
In den letzten Jahren hat sich der Baustoffmarkt erheblich verändert. Aufgrund der Entwicklung neuer Technologien sind auch neue Materialien erschienen, die es ermöglichen, Bau- und Installationsarbeiten in kürzerer Zeit durchzuführen, ohne die Wärme- und Festigkeitseigenschaften der zu errichtenden Gebäude zu beeinträchtigen. Eine dieser Bautechnologien wurde zum Rahmen, wenn der Gebäuderahmen aus einem Metallprofil besteht und die umschließenden Strukturen (Wände, Dach, Trennwände) unter Verwendung von Sandwichelementen montiert werden. Was sind Sandwichplatten, ihre Größen und Preise sowie die Auswahl und Durchführung der Installation - dies ist das Thema dieses Artikels der Redaktion homepro.techinfus.com/de/.

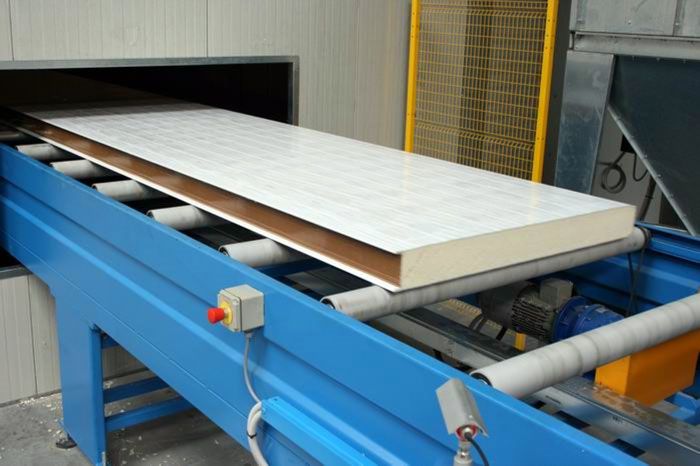

Sandwichplatten sind ein einfach zu verwendender Baustoff
Der Inhalt des Artikels
- 1 Sandwichplatte - was ist das?
- 2 Vorteile und Nachteile
- 3 Klassifizierung von Sandwichelementen nach Konstruktion
- 4 Arten von Sandwichelementen
- 5 Führende Hersteller von Sandwichelementen
- 6 So wählen Sie ein Sandwich-Panel aus - Empfehlungen unserer Redaktion
- 7 Installation von Sandwichelementen - die Hauptnuancen
- 8 Wie viel kosten Sandwichplatten?
- 9 Video: Frachttankstelle aus Sandwichelementen
Sandwichplatte - was ist das?
Eine Sandwichplatte ist ein Baumaterial, das im Werk hergestellt und fertig auf die Baustelle geliefert wird. Strukturell sieht eine Sandwichplatte aus wie ein dreischichtiges Sandwich (Sandwich), bei dem zwei Schichten aus einem starren Material (Metall, Kunststoff, Holz usw.) bestehen, zwischen das eine Isolierschicht (Mineralwolle, Polyurethanschaum, Polypropylen usw.) gelegt wird. ).
Abhängig von den verwendeten Materialien und der Konstruktion werden Sandwichplatten als Wand- und Dachplatten für Fenster und Trennwände klassifiziert, was sich in ihrer Dicke und ihrem Profil ausdrückt, die zur Bildung der äußeren Schicht des Produkts verwendet werden. Bei der Herstellung der Paneele werden sie mit speziellen Verriegelungsverbindungen ausgestattet, die Strukturelemente sind, über die sie miteinander verbunden sind.Wandpaneele können je nach Art der Anordnung vertikal oder horizontal montiert werden, entsprechend der Konstruktionsdokumentation der im Bau befindlichen Anlage, und Dachpaneele - beim Bau von Dächern mit unterschiedlichen Profilen.
Außenansicht der Dach-Sandwichplatte
Vorteile und Nachteile
Sandwichplatten sind aufgrund ihrer folgenden Vorteile ein beliebter Baustoff, insbesondere beim Bau von Industrieanlagen:
- einfache Installationsarbeiten, die ohne die Verwendung schwerer Baumaschinen durchgeführt werden können;
- Durch die Befestigung am Rahmen wird ein geringes Gewicht der zu montierenden Struktur bereitgestellt, wodurch leichte Fundamente verwendet werden können, für die keine nennenswerten Kapitalinvestitionen erforderlich sind.
- schnelle Installationszeit, unabhängig von Wetterbedingungen und Jahreszeit;
- Gute wärmetechnische Eigenschaften ermöglichen es, Gebäude mit diesem Baumaterial auch in den Regionen des hohen Nordens zu bauen.
- Beim Bau von Gebäuden ist keine zusätzliche Bearbeitung der Innenflächen erforderlich, da Die Oberfläche der Sandwichplatte ist bereits glatt und in einer bestimmten Farbe hergestellt.
- Mit einer Vielzahl von Modifikationen, die sich in Dicke und Farblösung unterscheiden, können Sie das Produkt auswählen, das für bestimmte Verwendungsbedingungen erforderlich ist.
Außenseite der Wandsandwichplatte
Von den Nachteilen, die diesem Baumaterial inhärent sind, sollten Indikatoren wie:
- Anfälligkeit für Zerstörung durch äußere mechanische Einflüsse, die darauf abzielen, die Struktur zu brechen und zu schneiden;
- relativ kurze Lebensdauer aufgrund der Art und Eigenschaften der verwendeten Isolierung;
- ist ein feuergefährliches Material, bei dessen Verbrennung Schadstoffe freigesetzt werden, dessen Liste von der Marke der Isolierung abhängt, die bei der Herstellung des Paneels verwendet wird.
Klassifizierung von Sandwichelementen nach Konstruktion
Wie oben erwähnt, ist eine Sandwichplatte ein dreischichtiges Produkt, dessen Design in der folgenden Abbildung dargestellt ist.
Schnittsandwichplatte
Außen- und Innenverkleidung
Für die Verkleidung von Sandwichelementen, die eine äußere und innere Schicht bilden, werden verschiedene Materialien verwendet, nämlich:
- Metalldünnes Blech verzinkt oder Edelstahl, je nach Verwendungszweck der Platte in Form eines Profils aus verschiedenen Abschnitten mit einer zusätzlichen Schutzbeschichtung;
Hinweis! Verschiedene Arten von Polymeren (Polyvinylfluorid, Plastisol, Pural, Polyester) sowie Gewebe, Papier oder Folie werden als Schutzbeschichtung für Metallbleche verwendet, die für Außen- und Innenverkleidungen verwendet werden.
- Plattenmaterialien aus der Holzabfallindustrie (Faserplatten, Spanplatten, Sperrholz usw.);
- verschiedene Arten von Kunststoff (PVC und andere);
- Papier.
Mit DSP hergestellte Panels
Bei der Herstellung verwendete Isolierung
Bei der Herstellung von Sandwichelementen werden verschiedene Arten von Isolierungen verwendet, die letztendlich die thermischen Eigenschaften des resultierenden Produkts sowie dessen Gewicht und Brandgefahr bestimmen. Es kann sich um Mineralwolle und Glasfaser, Polyurethanschaum und Polystyrolschaum sowie Polyisocyanuratschaum und eine Kombination dieser Materialien handeln:
- Mineralwolle. Kennzeichnend für diese Art der Isolierung sind: Unbrennbarkeit und die Fähigkeit, Feuchtigkeit aufzunehmen. Zu den Vorteilen von Mineralwolle zählen außerdem Eigenschaften wie hohe Leistung bei der Wärme- und Schalldämmung, Umweltfreundlichkeit und Nichtanfälligkeit für Verformungen bei Temperaturschwankungen. Zu den Mängeln zählen: eine Abnahme der wärmetechnischen Eigenschaften während des Gebrauchs und ein erhebliches Gewicht sowie eine erhöhte Dampfdurchlässigkeit und die Fähigkeit, Installationsarbeiten nur ohne Niederschlag durchzuführen.
Wandsandwichplatten mit Mineralwolleisolierung, ummantelt mit einem verzinkten Profil
- Fiberglas. Dieses Material ähnelt Mineralwolle und hat folgende Vorteile: Festigkeit und Beständigkeit gegenüber chemisch aggressiven Substanzen sowie ein relativ geringes spezifisches Gewicht und die Nachteile - die Tendenz zum "Zusammenbacken" und zur Verformung unter Temperatureinflüssen.
- Polyurethanschaum. Die Vorteile dieser Isolierung sind eine geringe Wärmeleitfähigkeit und Beständigkeit gegenüber äußeren mechanischen, biologischen und Temperatureinflüssen sowie Korrosionsbeständigkeit und lange Lebensdauer. Zu den Nachteilen zählen die hohen Kosten und die Brandgefahr.
Wichtig! Polyurethanschaum gehört in Bezug auf die Entflammbarkeit zur Kategorie G2, es ist ein leicht brennbares Material.
- Polyisocyanuratschaum. Es ist eine verbesserte Version von Polyurethanschaum.Eine Besonderheit dieser Isolierung vom Original ist die Feuerbeständigkeit erhöht.
Wandpaneele mit Polyurethanschaumisolierung
- Expandiertes Polystyrol... Diese Art der Isolierung ist aufgrund ihrer Vorteile weit verbreitet, von denen die wichtigsten sind: gute Wärme- und Schalldämmeigenschaften, Beständigkeit gegen äußere Einflüsse in verschiedene Richtungen sowie lange Lebensdauer und geringes Volumengewicht. Die Hauptnachteile sind die "Angst" vor ultravioletten Strahlen, die Brandgefahr und die Anfälligkeit für die Zerstörung durch Nagetiere.
- Kombinierte Isolationsarten. Diese Kategorie umfasst Isolierungen aus Mineralwolle und expandiertem Polystyrol. Durch die Kombination von zwei Isolationsarten können Sie die Brandgefahr des Materials verringern und seine mechanische Festigkeit verbessern.
Dachplatten mit expandiertem Polystyrol
Arten von Sandwichelementen
Derzeit werden Sandwichplatten aufgrund ihrer Beliebtheit und Nachfrage bei Entwicklern in allen Regionen unseres Landes hergestellt. Einige Unternehmen stellen Produkte in einem ziemlich breiten Spektrum her, sowohl nach Art der verwendeten Materialien als auch nach den technischen Eigenschaften der erhaltenen Produkte und ihren Farbschemata.
Sandwichplatten für Wände - Fassaden von Gebäuden und Bauwerken
Die gängigsten Größen von Paneelen zur Verkleidung von Außenwänden von Gebäuden und Bauwerken sind in der folgenden Tabelle aufgeführt.
| Technische Eigenschaften | Isolationsart | |
|---|---|---|
| Mineralwolle und expandiertes Polystyrol | Polyurethanschaum und Polyisocyanuratschaum | |
| Länge, m | 1,5-20 | 2-13 |
| Breite, m | 1/1,19/1,2 | 1,15 |
| Dicke, mm | 50-300 | 30-220 |
| Plattendicke, mm | 0,5/0,55/0,6/0,65/0,7 | 0,45-0,7 |
Eigenschaften der Wandpaneele Marke MP TSP-Z
Dach Sandwichplatten
Die Hauptabmessungen der Dachpaneele sind in der folgenden Tabelle aufgeführt.
| Technische Eigenschaften | Isolationsart | |
|---|---|---|
| Mineralwolle und expandiertes Polystyrol | Polyurethanschaum und Polyisocyanuratschaum | |
| Länge, m | 1,5-20 | 2-13 |
| Breite, m | 1 | 1 |
| Dicke, mm | 50-300 | 60-140 |
| Plattendicke, mm | 0,5/0,55/0,6/0,65/0,7 | 0,45-0,7 |
Dachpaneeloptionen
Die Abhängigkeit des Gewichts der Dachplatte von ihrer Dicke und der verwendeten Dämmung ist in der folgenden Abbildung dargestellt.
Dachplatte mit doppelseitiger Verkleidung, Klasse 1PTK
Partition Sandwichplatten
Für die Installation von inneren Trennwänden können Wandpaneele geringer Dicke oder Analoga mit PVC-Beschichtung verwendet werden. Sandwichplatten dieses Typs zeichnen sich durch ein geringes Gewicht und eine geringe Wärmeleitfähigkeit aus, und Produkte aus mehrschichtigem Kunststoff werden erfolgreich zur Endbearbeitung und Isolierung von Tür- und Fensterschrägen eingesetzt. Die wichtigsten technischen Abmessungen von PVC-Sandwichelementen sind in der folgenden Tabelle aufgeführt.
| Eine Art | Dicke, mm | Äußere Schichtdicke, mm | Breite, mm | Länge mm |
|---|---|---|---|---|
| Ohne Renolithfolie | 10/24/32 | 1 | 1500 | 3000 |
| HPL und Folie 1 | 10/24/32 | 1,4 | 900 | 2000 |
| HPL und Folie 1.4 | 10/24/32 | 2 | 1150 | 3000 |
Hinweis! Die Abkürzung HPL gibt Auskunft über die Herstellungsmethode des Produkts, die dessen Struktur bestimmt.
PVC-Paneele unterscheiden sich je nach Art der verwendeten Isolierung in ihren technischen und thermischen technischen Eigenschaften
Die Eigenschaften von PVC-Sandwichelementen sind in der folgenden Abbildung dargestellt.
Die Spezifikationen basieren auf Daten der Hersteller
Führende Hersteller von Sandwichelementen
Wie oben erwähnt, werden Sandwichplatten in allen Regionen unseres Landes hergestellt. Dennoch sind einige Unternehmen auf dem Baustoffmarkt am gefragtesten, was mit ihren technischen Fähigkeiten und der Qualität der Produkte zusammenhängt.
Hinweis! Die Popularität dieses oder jenes Unternehmens beruht nicht nur auf seinen technischen Fähigkeiten, sondern auch auf der Region des Standorts sowie der Erreichbarkeit der Transportmittel.
Am beliebtesten bei Bauunternehmen und einzelnen Entwicklern sind Sandwichplattenhersteller wie:
- "TSP-Panel" ("ThermoSpetsPanel"), St. Petersburg;
- "Lissant", Moskau;
- GC "Vesta Park", Moskau / g. Rjasan;
- Technostil, Gatchina, Region Leningrad;
- Stroypanel, St. Petersburg;
- LLC TD "Stimet", Region Lipetsk;
- LLC Ural Plant of Building Panels, Region Swerdlowsk.
- LLC "Kostroma Werk für Baustoffe", Kostroma.
Die Herstellung von Sandwichelementen ist ein komplexer technologischer Prozess, der spezielle Ausrüstung erfordert
So wählen Sie ein Sandwich-Panel aus - Empfehlungen unserer Redaktion
In der Regel werden Größe und Marke der Sandwichplatten von den Designern bei der Entwicklung von Designlösungen festgelegt. Manchmal gibt es jedoch Situationen, in denen Sie ein solches Produkt selbst auswählen müssen. In diesem Fall kommen Spezialisten auf dem Gebiet der Baustoffe oder Verkaufsberater, die am Verkauf ähnlicher Produkte beteiligt sind, zur Hilfe. Unsere Redaktion hat auch Spezialisten, die Erfahrung mit Sandwichelementen haben, und dies raten sie in einer ähnlichen Situation:
- Die Festigkeit des Produkts hängt von der Dicke des Materials ab, das für die Außen- und Innenverkleidung der Platte verwendet wird. Daher ist dies der Parameter, der die Zuverlässigkeit der montierten Struktur bestimmt.
- Das Gewicht der Paneele hängt von der Art der Isolierung sowie deren thermischen Eigenschaften ab. Daher bestimmt dieser Parameter die Verwendungsmöglichkeit in einer bestimmten Region unseres Landes sowie den Bedarf an Baumaschinen.
- Bei der Auswahl der Paneele ist auf die Sicherheit des Produkts zu achten, die durch das Zertifikat informiert werden muss, das bei der Handelsorganisation angefordert werden kann.
- Bei der Bestellung von Panels ist es am besten, die genauen Abmessungen anzugeben und keine Produkte nach Filmmaterial oder Laufmeter zu kaufen. Dadurch wird unnötiger Abfall durch die Installation vermieden.
Die Installation von Sandwichelementen kann mit oder ohne Baumaschinen erfolgen, abhängig vom Bauvolumen und der Anzahl der Stockwerke der zu bauenden Anlage
Installation von Sandwichelementen - die Hauptnuancen
Die Technologie zur Durchführung von Installationsarbeiten mit Sandwichelementen hängt vom Bauobjekt, seiner Komplexität und seinem Volumen ab. Die wichtigsten Nuancen, die Sie bei der Ausführung solcher Arbeiten beachten sollten, können jedoch wie folgt formuliert werden:
- die untere Reihe von Paneelen mit horizontaler Anordnung oder deren untere - bei einer vertikalen Anordnung muss vor dem Eindringen von Feuchtigkeit von der Oberfläche des Fundaments geschützt werden.
- Die äußere Schutzschicht der Paneele ist ziemlich dünn, daher sollte sie während der Installationsarbeiten nicht beschädigt werden. Im Falle einer Verletzung sollten sie mit speziellen Materialien wiederhergestellt werden.

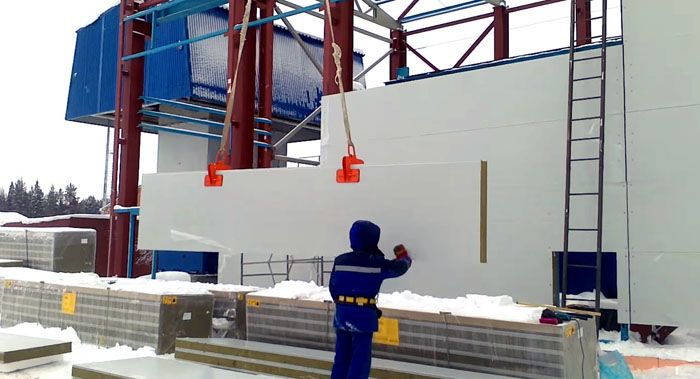

Die Verwendung spezieller Griffe und weicher Schlingen ist der Schlüssel zum Erfolg bei der Installation solcher Materialien
- Zum Anheben der Paneele müssen spezielle Saugnäpfe, weiche Schlingen oder spezielle Vorrichtungen verwendet werden, die die Sicherheit der Paneeloberfläche in dieser Arbeitsphase gewährleisten.
- Wenn nötig, schneiden Sie die Sandwichplatte ab, schneiden Sie zuerst die Metallverkleidung und dann die Isolierung ab.
- Die Fugen der einzelnen Paneele sind mit Polyurethanschaum gefüllt, und die Eckelemente und Rahmen der Fenster- und Türöffnungen sind mit zusätzlichen Elementen verschlossen.
- Die Befestigung der Paneele erfolgt mit selbstschneidenden Schrauben (selbstschneidenden Schrauben), die für diese Art der Installation vorgesehen sind und deren Größe der Dicke des zu montierenden Produkts entspricht.
- In Ermangelung von Plattenbefestigungseinheiten und deren Einrahmung in der Konstruktionsdokumentation finden sich solche Informationen im Internet, wo es einheitliche Optionen für solche Strukturen gibt.
Die Befestigung der Paneele erfolgt mit einem Elektrohandwerkzeug
In Verbindung stehender Artikel:
Sandwichplatte Garage: Eigenschaften moderner Baustoffe, Auswahl des optimalen Projekts unter Berücksichtigung individueller Anforderungen, schrittweise Anleitung vom Kauf der erforderlichen Produkte bis zur Durchführung von Installationsvorgängen - lesen Sie die Publikation.
Wie viel kosten Sandwichplatten?
Die Kosten für Sandwichelemente hängen von den verwendeten Materialien, den Gesamtabmessungen sowie der Region ihres Verkaufs ab. Die folgende Tabelle zeigt die Kosten für einen Quadratmeter Paneele, die von einem der beliebtesten Hersteller solcher Produkte - der Firma ThermoSpecPanel - hergestellt wurden. Der Preis wird zu Beginn des III. Quartals 2018 angegeben.
| Eine Art | Isolierung | Kosten (Stand Juli 2018), RUB - mit Dicke (mm): | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | ||
| Wand, 1190 mm breit | Mineralwolle | 1190 | 1210 | 1290 | 1335 | 1400 | 1495 | 1650 | 1830 |
| Styrolschaum | 1075 | 1095 | 1155 | 1210 | 1265 | 1345 | 1485 | 1655 | |
| Wand, 1000 mm breit | Mineralwolle | - | 1260 | 1330 | 1390 | 1450 | 1550 | 1710 | 1870 |
| Styrolschaum | - | 1145 | 1205 | 1255 | 1305 | 1395 | 1535 | 1685 | |
| Überdachung | Mineralwolle | - | 1310 | 1370 | 1430 | 1495 | 1590 | 1755 | 1930 |
| Styrolschaum | - | 1205 | 1255 | 1305 | 1365 | 1445 | 1595 | 1755 | |
Mit Sandwichplatten in verschiedenen Farben können Sie den Designstil eines Industrie- oder anderen Bauobjekts abwechslungsreicher gestalten
Es ist interessant, dass Wohngebäude in der Regel nicht aus Sandwichelementen gebaut werden, daher gibt es nicht so viele Kundenbewertungen zu diesem Baumaterial.
Video: Frachttankstelle aus Sandwichelementen
