Wellen für Hauben sind ein obligatorisches Element des Lüftungssystems eines Wohngebäudes

Stichworte:Belüftung, Küche

Bei der Installation des Lüftungssystems werden spezielle Strukturen verwendet, sogenannte Luftkanäle, ohne die der Betrieb solcher Geräte unabhängig von ihrem Standort (Wohngebäude, Wohnung, Industrieanlage) nicht möglich ist. Bei der Installation zusätzlicher Geräte in Küche oder Bad, die für die erforderliche Luftzirkulation sorgen, werden flexible Luftkanäle verwendet, die die Installation und den weiteren Betrieb vereinfachen. Riffelung für Hauben - Vor- und Nachteile, Auswahl und Installation selbst sowie Pflege und zu welchem Preis Sie sie gewinnbringend kaufen können - das ist das Thema dieses Artikels.

Flexibler Kanal (Riffelung) aus Edelstahl

Der Inhalt des Artikels

1 Was ist Wellung und warum wird sie für Auspuffvorrichtungen benötigt?
2 Vor- und Nachteile von Wellrohren zur Belüftung
3 Technische Eigenschaften von Wellrohren zur Gewinnung
4 Welche Arten von Wellen werden für Haushaltshauben verwendet?
5 So wählen Sie eine Wellung für eine Haube - die Empfehlungen unserer Redaktion
6 Installation eines Wellluftkanals für Abgase
7 Die Nuancen bei der Installation von Wellluftkanälen
- 7.1 Wie man sich miteinander verbindet
- 7.2 Wie man Wellen in der Küche versteckt
8 Pflege des Luftkanals und Austausch des Wellrohrs für die Haube
9 Vergleich der flexiblen Riffelung zur Belüftung mit starrem Kanal
10 Wo ist es rentabel und zu welchem Preis kann man eine Kunststoff- und Aluminiumwelle für eine Haube kaufen - eine Übersicht der Vorschläge
11 Video: Organisation der Haube in der Küche

Was ist Wellung und warum wird sie für Auspuffvorrichtungen benötigt?

Riffelung ist ein Wellrohr, das bei der Installation von Luftkanälen verwendet wird und zwischen den Geräten installiert wird, die für Zirkulation sorgen, und Raumluftabsaugungwo sie installiert sind, in das Gebäudelüftungssystem oder direkt in die äußere Umgebung.

Das gewellte Auspuffrohr ist aufgrund seiner Konstruktion und Produktionstechnologie ein flexibles Element. Aufgrund seiner Beweglichkeit wird die Riffelung bei der Installation von Luftkanälen an schwer zugänglichen Stellen und in Bereichen in gekrümmten und senkrechten Raumebenen verwendet.Darüber hinaus werden aufgrund ihres attraktiven Erscheinungsbilds bestimmte Wellpappenrohre aus Edelstahl und Aluminium über die gesamte Länge des Kanals ohne zusätzliche Dekoration und Abdeckung verwendet.

Anschließen der Küchenhaube an das Gebäudelüftungssystem über einen Wellluftkanal

Wellluftkanäle dienen zum Anschluss der Küchenhaube und Axialventilatorenin einem Badezimmer oder einer Toilette installiert, bei der Installation von Gaswarmwasserbereitern und Heizkessel von verschiedenen Arten.

Vor- und Nachteile von Wellrohren zur Belüftung

Das Erscheinungsbild frei zugänglicher Wellrohre wirkte sich positiv auf die Qualität und Verfügbarkeit der Arbeiten aus und sorgte für das notwendige Mikroklima in den ausgestatteten Räumlichkeiten. Dies liegt an der Tatsache, dass beim Bau starrer Strukturen, die früher praktiziert wurden, bei spezialisierten Organisationen eine individuelle Struktur (Luftkanal) für einen bestimmten Raum bestellt werden musste - dementsprechend war sie teuer und nicht für jedermann verfügbar.

Kunststoffwellen sind im Vergleich zu Metallgegenstücken langlebig und kostengünstig

Die Vorteile von Wellrohren, die in Lüftungssystemen verwendet werden, sind:

lange Lebensdauer;
erleichterte Installation;
Verfügbarkeit;
große Auswahl an Standardgrößen;
Stärke, ausgenommen bestimmte Modelle;
die Fähigkeit, hohen Temperaturen standzuhalten und die Verbrennung nicht aufrechtzuerhalten;
gute aerodynamische Eigenschaften;
Leicht.

Zu den Nachteilen zählen Wartungsschwierigkeiten, die sich in der Reinigung der Oberfläche äußern Wellensowie die Weichheit von Produkten aus Aluminium, die bei unachtsamer Installation und Wartung zu einer Verletzung der geometrischen Form führen.

Technische Eigenschaften von Wellrohren zur Gewinnung

Die wichtigsten technischen Merkmale der für die Haube verwendeten Riffelung sind ihre Abmessungen - Durchmesser und Länge. Die Länge wird vom Hersteller angegeben und kann eine Standardgröße sein oder in Spulen verkauft werden, sodass Sie einen Kanal mit der erforderlichen Länge kaufen können.

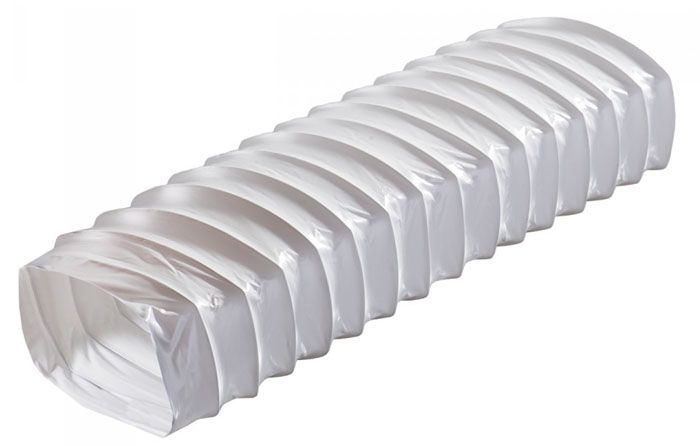

Rechteckige Wellen werden in Lüftungssystemen von Unternehmen und technischen Einrichtungen eingesetzt

In Querschnittsform kann die Riffelung rechteckig oder rund sein. Rechteckige Modelle werden in der Regel nur in Fertigungsstätten eingesetzt. Der Durchmesser der hergestellten Luftkanäle ist Standard: 10/12 / 12,5 / 15/20 cm sowie 30 cm oder mehr, dies sind jedoch Abmessungen, die nicht mit dem Standard ähnlicher Produkte zusammenhängen. Zur Herstellung von Wellrohren werden Kunststoff und Aluminium, Edelstahl und verzinkter Stahl sowie Textilien und Polyethylen verwendet. Solche Produkte sind aufgrund ihrer Konstruktion rahmen- und spiralförmig gewickelt.

Welche Arten von Wellen werden für Haushaltshauben verwendet?

Bei der Installation von Lüftungssystemen in Wohngebäuden werden runde, spiralförmig gewickelte Luftkanäle aus Kunststoff und Aluminium, Edelstahl und verzinktem Stahl verwendet.

Das Aluminiumwellrohr ist leicht und hat eine Rahmenstruktur

Aluminiumwellrohr

Diese Art der Riffelung kann für die Installation im Innen- und Außenbereich verwendet werden. Kennzeichen dieses Typs sind: geringes Gewicht und mittelharter Rahmen. Zu den Vorteilen eines Aluminiumwellrohrs gehören eine lange Lebensdauer und die Möglichkeit, ihn bei verschiedenen Temperaturbedingungen zu verwenden. Die Nachteile sind: ein erhöhter Geräuschpegel, der im Innenraum der Riffelung auftritt, wenn die Haube mit hohen Geschwindigkeiten betrieben wird, sowie das Vorhandensein von Vibrationen während des Gebrauchs.

Kunststoffwellung zur Belüftung

Kunststoff-Wellluftkanäle zeichnen sich durch geringe Kosten und einfache Installation aus.Zu den Vorteilen dieses Typs gehören außerdem: der minimale Widerstand gegen Luftströmung im Innenraum des Rohrs sowie eine Vielzahl von Modellen, die sich in ihren technischen Eigenschaften unterscheiden.

Kunststoffwellrohr - eine kostengünstige Option bei der Installation von Lüftungssystemen

Die Nachteile der Kunststoffwellung sind:

Entflammbarkeit;
Wenn es entzündet wird, gibt es eine erhebliche Menge Rauch ab, die für die menschliche Gesundheit schädlich ist.
Anfälligkeit für Zerstörung unter äußeren mechanischen Einflüssen (Fragilität);
das Vorhandensein eines bestimmten Geruchs, der während des Betriebs aufgrund der erhöhten Temperatur der Umluft auftritt - für die billigsten Modelle.

In Verbindung stehender Artikel:

Luftkanäle aus Kunststoff zur Belüftung. In der Veröffentlichung werden wir einen Überblick und die Eigenschaften von Kunststoffkanälen, ihre Vor- und Nachteile sowie die Nuancen eines Kunststofflüftungsgeräts betrachten.

Andere Arten

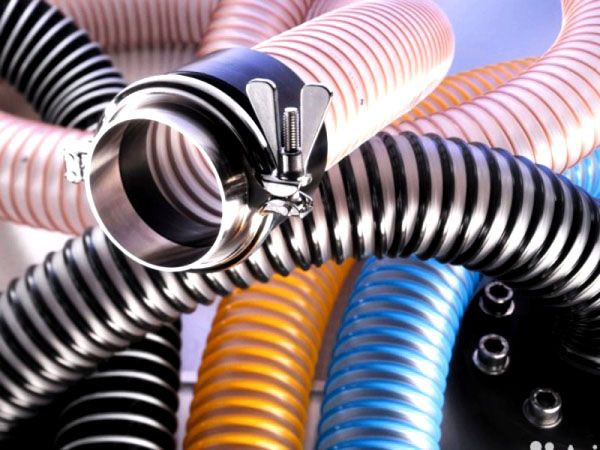

Andere Arten von Wellrohren, die seltener als die oben diskutierten verwendet werden, umfassen Produkte aus rostfreiem und verzinktem Stahl.

Riffelungen aus Edelstahl sehen in High-Tech-Küchen gut aus

Die Vorteile solcher Materialien sind:

lange Lebensdauer;
Festigkeit und Beständigkeit gegen äußere mechanische Beanspruchung;
nicht brennbar;
Geruchsmangel während des Gebrauchs;
schönes Aussehen und für verzinkte Modelle - eine Vielzahl von Farben und die Verfügbarkeit von Modellen mit Polymermaterialien beschichtet.

Zu den Nachteilen zählen die hohen Kosten und die Komplexität der Installationsarbeiten.

In Verbindung stehender Artikel:

Dunstabzugshauben mit Lüftungsauslass Sie gelten als effizienter, geben weniger Lärm ab und sorgen für den Luftaustausch, der nach den Bauvorschriften erforderlich ist. So wählen Sie sie richtig aus und führen die Installation selbst durch - lesen Sie das Material.

So wählen Sie eine Wellung für eine Haube - die Empfehlungen unserer Redaktion

Beim Kauf eines Wellluftkanals für eine Abzugshaube sind die Hauptkriterien, die die Auswahl eines bestimmten Modells beeinflussen:

Technische Daten - Durchmesser und Länge.
Das Material, aus dem das Produkt hergestellt wird, und seine Übereinstimmung mit dem Innenraum des Raums, in dem die Installation durchgeführt werden soll.
Qualität und Zuverlässigkeit.
Kosten.

Eine der Möglichkeiten, die Haube mit einer Metallwelle zu verbinden

Darüber hinaus empfehlen die Spezialisten unserer Redaktion, bei der Auswahl einer Riffelung für eine Abzugshaube folgende Nuancen zu beachten:

Der Durchmesser der Riffelung muss dem Durchmesser der Haube und den in der Betriebsanleitung angegebenen Empfehlungen für deren Anschluss entsprechen.
Die Länge des Luftkanals sollte so kurz wie möglich sein, wobei zu berücksichtigen ist, dass die Konfiguration „Brüche“ einen Winkel von 90 ° nicht überschreiten sollte.
Qualität und Zuverlässigkeit - garantiert nicht die Kosten des Produkts. Daher ist es bei der Auswahl eines Modells erforderlich, die Qualitätszertifikate zu überprüfen und sich mit den Bewertungen erfahrener Benutzer über einen bestimmten Hersteller solcher Waren vertraut zu machen.

Installation eines Wellluftkanals für Abgase

Die Installationsarbeiten für die Installation des Luftkanals können in zwei Phasen unterteilt werden: Vorbereitungs- und Arbeitsausführung. In der Vorbereitungsphase werden die Marke und die Abmessungen des Wellrohrs ausgewählt, es wird gekauft, wonach das erforderliche Werkzeug vorbereitet wird.

Wichtig! Denken Sie beim Kauf eines Luftkanals daran, dass Sie auch Adapter und Elemente für dessen Befestigung und Anschluss kaufen sollten.

Um Installationsarbeiten durchzuführen, benötigen Sie möglicherweise:

Bohrmaschine oder Schraubendreher;
Maßband und Bleistift;
eine Bügelsäge für Metall oder Schere;
Schraubenzieher.

Die Arbeiten zur Installation der Riffelung an der Haube werden in der folgenden Reihenfolge durchgeführt:

Illustration	Aktionsbeschreibung
	Wir machen Markierungen für die Platzierung der Haube und den Luftkanal.
	Wir bohren die Wand am Ausgang des Lüftungskanals in die Küche, um den Adapter (Rost) zu platzieren.
	An der vorbereiteten Stelle installieren wir einen Adapter (Lüftungsgitter), der zur Befestigung des Luftkanals dient.
	Mit einer Klammer befestigen wir die Wellen am Adapter.
	Wir setzen das andere Ende des Luftkanals auf den Auslass der Haube und befestigen ihn mit einer Klammer.

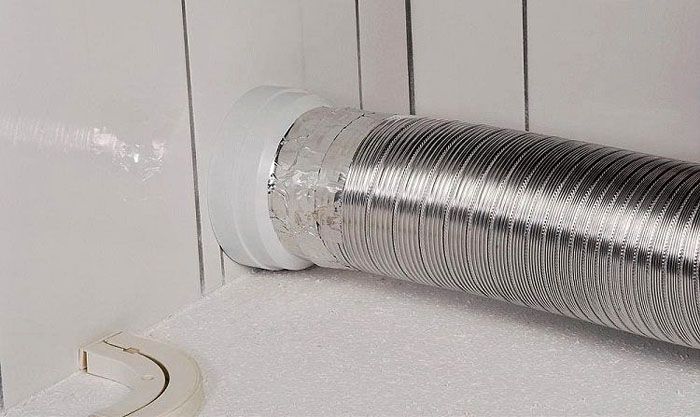

	Die Wellenverbindungen sind mit Metallband abgedichtet.
	Wenn die Länge des gekauften Luftkanals länger ist als zum Anschließen der Haube erforderlich, wird vor dem Anschließen die Länge der Riffelung angepasst, für die eine Schere oder eine Metallsäge verwendet wird.

Wie Sie der schrittweisen Anleitung entnehmen können, ist es recht einfach, die Riffelung an der Dunstabzugshaube in der Küche anzubringen. Daher kann jeder Benutzer diesen Vorgang unabhängig durchführen, ohne dass spezialisierte Organisationen und qualifizierte Spezialisten beteiligt sind.

In Verbindung stehender Artikel:

Für diejenigen, die es nicht wissen wie man eine Dunstabzugshaube für die Küche wählt, professionelle BeratungIn diesem Artikel beschriebene Informationen helfen Ihnen dabei, die richtige Wahl zu treffen. Sie erfahren anhand der Kriterien, nach denen ein Gerät ausgewählt werden muss, um die Navigation im Sortiment der Hersteller zu erleichtern.

Die Nuancen bei der Installation von Wellluftkanälen

Bei Installationsarbeiten treten manchmal ungewöhnliche Situationen auf, die gesondert berücksichtigt werden müssen: die Notwendigkeit, die Wellung anzuschließen oder sie vor dem Sichtbereich des Küchenbereichs zu verbergen.

Wie man sich miteinander verbindet

Die Notwendigkeit, mehrere Wellenelemente miteinander zu verbinden, ergibt sich bei einem verlängerten Abschnitt des Luftkanals, der nicht vollständig abgeschlossen werden kann. Für die Verbindung werden spezielle Einsätze verwendet (in der folgenden Abbildung durch einen Pfeil gekennzeichnet), die im Innenraum des Wellrohrs in beiden angrenzenden Elementen installiert sind. Anschließend werden die Verbindungen mit Klammern zusammengezogen.

Anschluss einer Metallwelle mit einem speziellen Kunststoffeinsatz

Wenn die Einsätze aufgrund nicht standardmäßiger Abmessungen der Kanäle oder aus anderen Gründen nicht verfügbar sind, kann die Verbindung mit einem Konstruktionsband hergestellt werden, das dem Material entspricht, aus dem der Kanal besteht.

Wie man Wellen in der Küche versteckt

Es gibt eine Vielzahl von Möglichkeiten, einen Wellluftkanal in der Küche zu verstecken, wie die folgenden Fotos belegen, auf denen die Lösung eines ähnlichen Problems von Designern und Mietern aufgezeichnet wurde:

: Der Luftkanal wird durch die Türen der Wandschränke verschlossen

: Der Kanal ist hinter einer Gipskartonstruktur montiert

: Der Luftkanal ist mit einer dekorativen Box abgedeckt

: Der Luftkanal wird mit einer dekorativen Box im Stil der Küchendekoration verschlossen

: Riffelung für Zwischendecken

: Den Kanal mit einem dekorativen Element abdecken

Pflege des Luftkanals und Austausch des Wellrohrs für die Haube

Die Wartung eines Wellrohrs unterscheidet sich nicht von anderen Arbeiten zur Aufrechterhaltung der Sauberkeit im Küchenbereich, die sich in der Entfernung von Staub und anderen Schwebeteilchen von der Außenfläche der Luftkanäle äußern. Bei starker Verunreinigung (Tabakrauch, Fett) muss die äußere Oberfläche der Riffelung abgebaut und nach Durchführung der erforderlichen Arbeiten an ihren ursprünglichen Platz zurückgebracht werden.

Die Dichtheit der Verbindung gewährleistet die Aufrechterhaltung eines optimalen Mikroklimas in der Küche und die vom Hersteller angegebene Extraktionsleistung

Es ist zu beachten, dass sich nach einer bestimmten Zeitspanne, die normalerweise etwa 10 Jahre beträgt (abhängig von der Intensität der Benutzung der Haube), im Innenraum der Riffelung Fett ansammelt, das nicht abgewaschen werden kann. In diesem Fall muss die Luftleitung ausgetauscht werden, um die gefährlichen Folgen ihrer Verwendung zu vermeiden. Darüber hinaus müssen beim Betrieb solcher Systeme die folgenden Sicherheitsregeln beachtet werden:

Berühren Sie während des Betriebs der Haube nicht mit nassen Händen die Oberfläche der Riffelung aus Stahl und Aluminium.
Um das Auftreten eines Geruchs zu verhindern, wird nicht empfohlen, die Außenfläche der Luftkanäle mit Reinigungsmitteln abzuwischen.

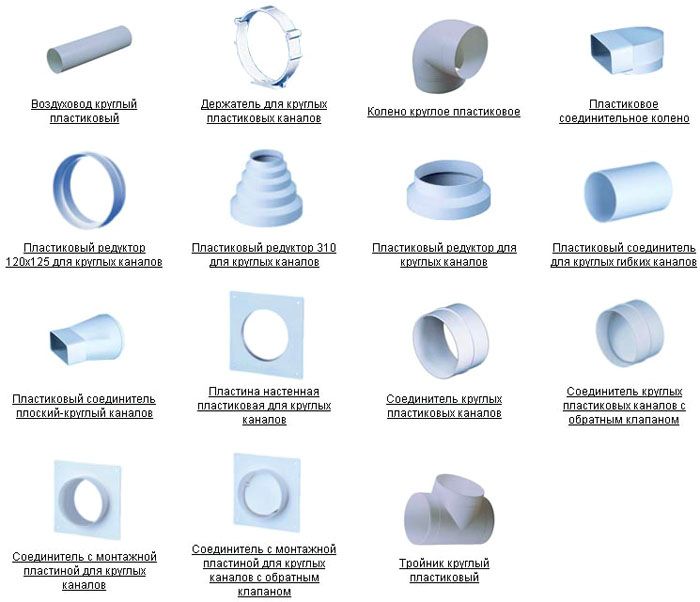

Für die Befestigung, den Anschluss von Wellrohrleitungen werden verschiedene Armaturen verwendet, die den technischen Eigenschaften des installierten Lüftungssystems entsprechen

In Verbindung stehender Artikel:

Eingebaute Haube 60 cm ist die perfekte Lösung für jeden Innenraum. Wenn Sie nicht wissen, wie Sie die richtige Entscheidung treffen sollen, hilft Ihnen unsere Überprüfung dabei. Wir werden die Hauptkriterien für die Auswahl solcher Geräte berücksichtigen und lernen, wie man sie richtig installiert.

Vergleich der flexiblen Riffelung zur Belüftung mit starrem Kanal

Wenn wir flexible Luftkanäle mit starren vergleichen, haben erstere eine Reihe unbestreitbarer Vorteile, darunter die folgenden Indikatoren:

Elastizität und Flexibilität ermöglichen den Einsatz in komplexen Bereichen von Lüftungssystemen in verschiedenen Platzierungsebenen bei minimaler Anzahl von Befestigungselementen.
Leichtigkeit der Strukturen und gleichzeitig Stärke;
einfache Installationsarbeiten;
kleine Gesamtabmessungen in Transportposition (komprimierter Zustand);
Funktionalität für die Installation im Innen- und Außenbereich.

Luftkanäle können aus hitzebeständigen Polymermaterialien hergestellt werden

Wo ist es rentabel und zu welchem Preis kann man eine Kunststoff- und Aluminiumwelle für eine Haube kaufen - eine Übersicht der Vorschläge

Die Riffelung für die Haube wird in spezialisierten Sanitärgeschäften sowie in Handelsorganisationen verkauft, die Haushaltsgeräte und Lüftungssysteme verkaufen. Darüber hinaus können solche Produkte über Online-Käufe im Internet erworben werden, wo eine relativ große Anzahl von Unternehmen ähnliche Produkte zum Verkauf anbietet.

Die folgende Tabelle zeigt die Kosten für verschiedene Wellentypen ab dem zweiten Quartal 2018 beim Verkauf in Einzelhandelsketten.

Material	Produkt	Größe (Durchmesser / Länge), mm	Handelsorganisation
			www.maxidom.ru	www.petrovich.ru	www.leroymerlin.ru
Aluminium	Riffelung	100×3000	116	108	110
		125×3000	149	144	166
		150×3000	191	176	184
Vereiteln		100×3000	-	-	398
		125×3000	-	-	474
		150×3000	-	-	618
Polymer		102×10000	-	416	-
		127×10000	-	569	-
		152×10000	-	687	-
Stahl	Klemme	Ø110-130	38	63	45
		Ø120−13 = 40	51	75	64
		Ø140-160	53	87	73
Stahl	Verbinder	Ø100	-	109	62
		Ø120	-	134	78
		Ø150	-	183	118
Plastik	Reduzierstück	Ø80 / 100/120 /	63	94	75
	Reduzierstück	125/150/160	63	94	75
	Halter	Ø100	53	-	61
		Ø125	126	-	97
		Ø150	118	-	104

Der beste Ort, um Lüftungsgeräte und Komponenten für sie zu kaufen, sind große Handelsunternehmen, weil In solchen Organisationen wird in der Regel eine breite Palette ähnlicher Produkte angeboten, mit denen Sie das richtige Material entsprechend den Anforderungen sowie den finanziellen Möglichkeiten des Käufers auswählen können.
