Vàlvula de tres vies per escalfar amb termòstat: esquema de connexió, tipus i principi de funcionament

En una àmplia gamma de vàlvules que s’utilitzen a les xarxes de calefacció, hi ha un element que poques vegades s’utilitza. Té una forma similar a la d’un te, però el farciment intern difereix molt d’aquesta. I el seu propòsit és completament diferent. Es tracta d’una vàlvula de 3 vies per escalfar amb un termòstat. L'esquema de la seva instal·lació, així com el principi de funcionament, es discutiran en la revisió d'avui.

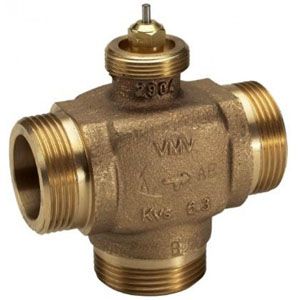

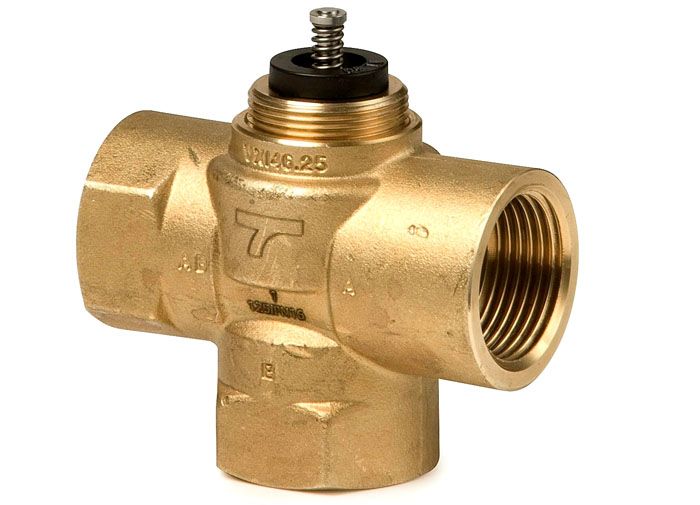

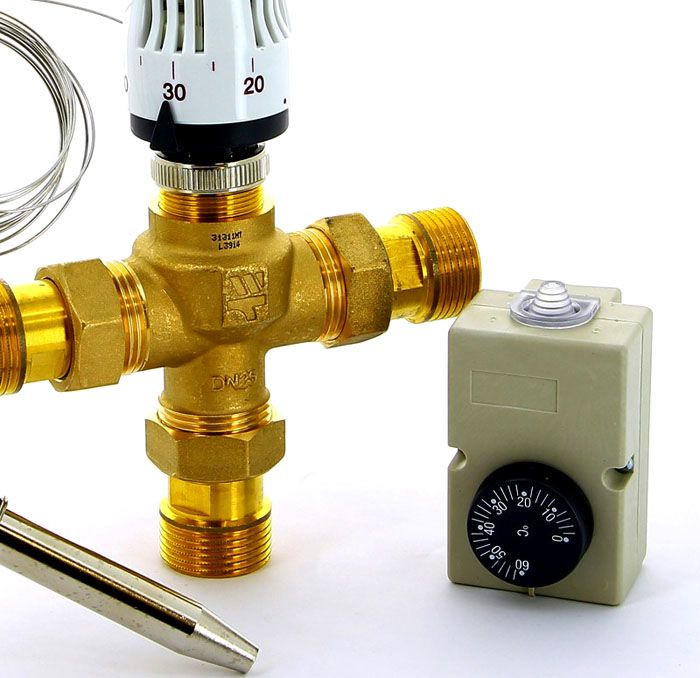

Vàlvula de tres vies tipus zona amb capçal tèrmic

Varietats i finalitat de cada tipus

Bàsicament, les vàlvules de tres vies es divideixen segons el principi de funcionament. Hi ha tres posicions:

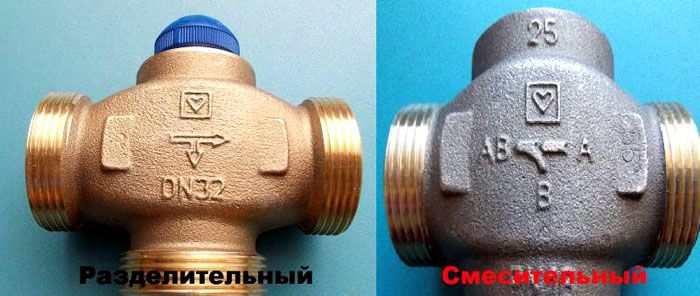

Les designacions de la caixa mostren a quin tipus de dispositius pertanyen

Els primers barregen dos corrents de portador de calor amb temperatures diferents en un, els segons, al contrari, divideixen un corrent en dos. I d’altres simplement canvien el moviment de l’aigua d’una direcció (contorn) a una altra. Les dues primeres varietats tenen una aparença similar, de manera que s’aplica un diagrama al seu cas, que mostra amb quins propòsits s’hauria d’utilitzar el dispositiu.

Pel que fa a la tercera posició, és fàcil distingir-la de la resta. A més, té un bloc amb el qual es produeix el canvi. Normalment, una vàlvula d’aquest tipus s’instal·la en dos circuits sistema de calefaccióquan cal redirigir el flux refrigerant des del sistema de calefacció fins a caldera i viceversa.

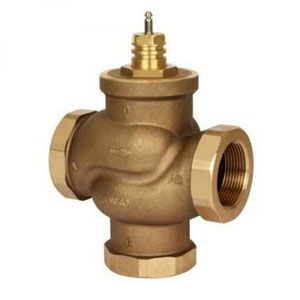

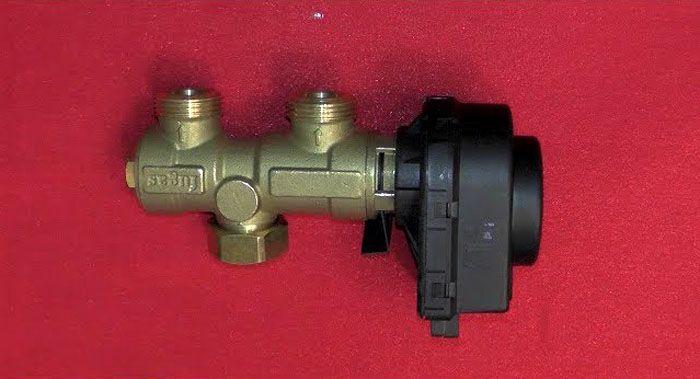

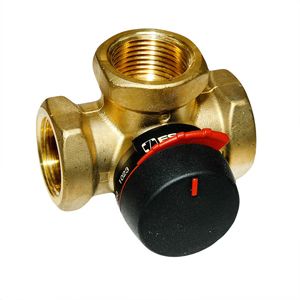

Vàlvula de canvi

Article relacionat:

El dispositiu i el principi de funcionament de la vàlvula de tres vies del sistema de calefacció

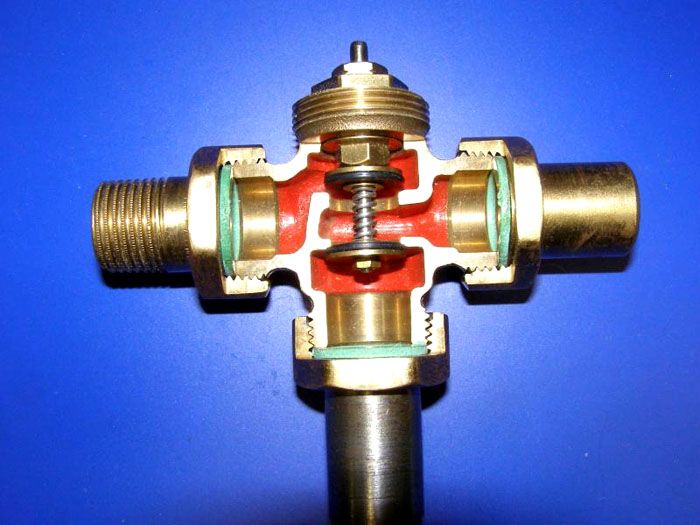

Per tant, primer de tot, tractem el dispositiu. Per facilitar la comprensió del contingut de la vàlvula, heu de tenir en compte la foto següent, en què es mostra el dispositiu a la secció. Consta de tres broquets (dos laterals un inferior), entre els quals es troba la cambra de mescla. Al quart costat (superior) hi ha cap tèrmicresponsable del control de la temperatura del refrigerant.

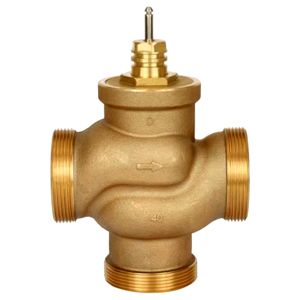

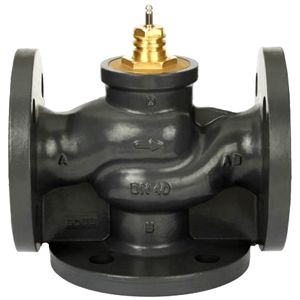

Vàlvula seccional de 3 vies

Dins del dispositiu des de termòstat ve amb una tija amb moll amb dues vàlvules rodones planes. El seu diàmetre correspon al diàmetre dels seients dels broquets. En el seu lloc, es pot instal·lar una única vàlvula de bola, situada dins de la cambra de mescla entre els dos seients. Amb pressió a la tija, les vàlvules tallen parcialment l’alimentació del tub de derivació inferior i obren la superior. Tot i això només passa al revés si les accions augmenten.

Però aquí cal esbrinar quines lleis funciona el material, sota la influència de la força que baixa o puja. Es tracta del propi capçal tèrmic. Al seu interior hi ha un sensor de temperatura ple d’un líquid especial. És sensible a la calor. Tan bon punt la temperatura del refrigerant comença a augmentar, el líquid s’expandeix i puja a través del tub capil·lar fins a formar una manxa especial (contenidor) que es troba al capçal tèrmic. El mateix dipòsit comença a expandir-se i, per tant, prem sobre la tija. Aquest últim baixa i obre la canonada de derivació inferior, des d’on entra aigua freda a la vàlvula de tres vies. Calent prové de la canonada de la branca esquerra (veure foto).

Vàlvules d'aïllament i mescla

Per descomptat, així, amb qualsevol augment de la temperatura de l’aigua, no es pot produir pressió. Per a això, s’estableix una gradació de temperatura al capçal tèrmic, que es controla manualment. És el paràmetre establert que és el moment de prémer la vareta.

Per tant, la tija va reaccionar al canvi de temperatura del refrigerant a la canonada d’alimentació, va obrir la inferior per obtenir aigua freda i, a l’interior de la vàlvula, es van barrejar els mitjans freds i calents a la temperatura requerida. És a dir, resulta que la temperatura del refrigerant a l’entrada no va canviar, però a la sortida va baixar.

En el cas que el refrigerant continuï escalfant-se, la tija pot caure a la posició més baixa possible. És a dir, tancarà completament el subministrament d’aigua calenta i obrirà completament el subministrament d’aigua freda. I això continuarà fins que el refrigerant a l’interior del sistema de calefacció baixi a la temperatura requerida. Després de la qual s’obrirà la vàlvula superior, engegarà aigua calenta.

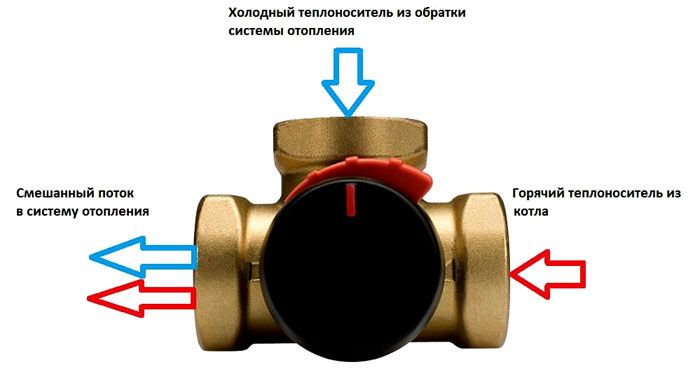

L’esquema de barrejar el refrigerant amb el retorn

Així funciona una vàlvula de control de mescla de tres vies. Pel que fa al model divisori, el principi de funcionament és pràcticament el mateix, tot el contrari. El refrigerant entra en un tub de derivació; dins del cos del dispositiu es divideix en dos corrents i surt a través de dos tubs de derivació adjacents.

Aquest tipus de vàlvules d’aturada s’instal·len a aquelles zones on el flux de refrigerant s’ha de dividir en dos circuits. Un d’ells serà amb un règim tèrmic constant, l’altre amb un de variable. El primer és el flux de fluid, que està subjecte a requisits de qualitat. El segon amb els requisits de quantitat. Al mateix temps, purament estructuralment, el flux amb un mode hidràulic constant no es tanca mai, ja que en el disseny del dispositiu, la longitud de la tija es fa de manera que la vàlvula no tanca el circuit constant.

Però cal tenir en compte que es pot ajustar la longitud de la tija. Això permet ajustar el volum requerit del refrigerant en un circuit constant. Pel que fa a la variable, es pot superposar completament. Així es regula el cabal i la pressió del refrigerant del sistema de calefacció. Com podeu veure, el principi de funcionament d’una vàlvula de tres vies és bastant senzill. El més important és seleccionar amb precisió el tipus de dispositiu i instal·lar-lo al lloc desitjat del circuit.

Com funciona una vàlvula termostàtica de tres vies en un sistema de "terra càlid"

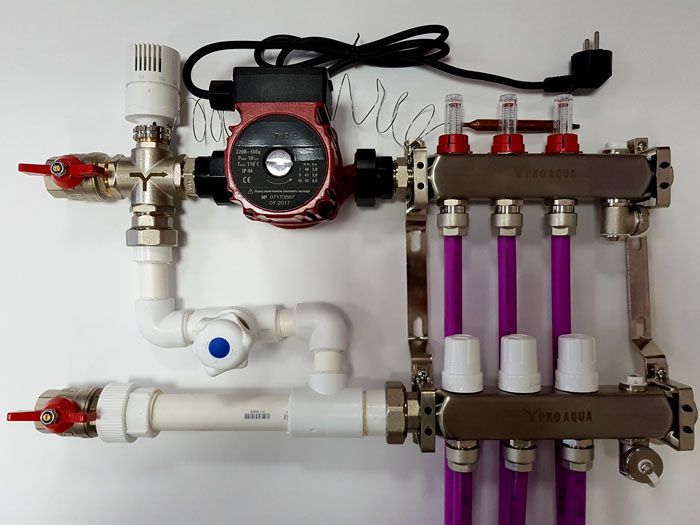

Per deixar clar el funcionament del circuit amb la vàlvula, podeu donar un exemple de la circulació del refrigerant al sistema de calefacció per terra radiant. La vàlvula de tres vies per a calefacció per terra radiant és una vàlvula de mescla. L’esquema de circulació és el següent:

Tubs de canalització per a calefacció per terra radiant amb vàlvula de tres vies

Vàlvules de tres vies amb actuadors

Els experts diuen que ajustar una vàlvula de tres vies mitjançant un capçal tèrmic i un sensor és el més senzill i precís. A més, no consumeix electricitat. És per això que avui en dia és popular aquest tipus de vàlvula de tres vies. Però el procés es pot controlar d’altres maneres. El senzill és manual. Siguem sincers, no és l’opció més precisa, perquè el rang de profunditat d’immersió de la tija el defineix el mànec situat fora del cos de la vàlvula.

La segona opció és el control de temperatura mitjançant accionaments elèctrics. Reben ordres del controlador.

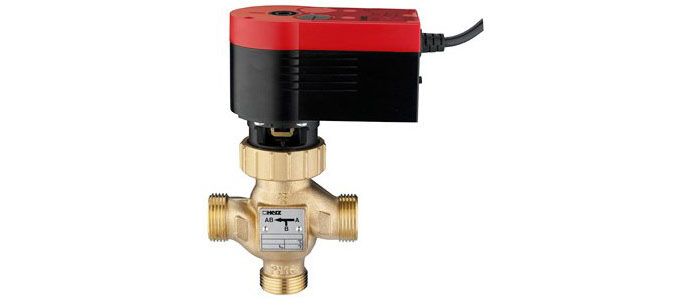

Vàlvula de tres vies amb actuador

Vàlvula de tres vies motoritzada

Els motors muntats en vàlvules se solen anomenar servomotors. De fet, es tracta de motors elèctrics habituals en què l’eix no gira, sinó que gira un cert grau. Cal tenir en compte que aquesta categoria inclou qualsevol tipus de motor, per exemple, tèrmic. El més important és complir la condició de rotació, no la rotació.

Avui els fabricants ofereixen dos elements sobre la configuració. El primer és un paquet complet que inclou un controlador i un sensor de temperatura. És possible ajustar immediatament el dispositiu a la temperatura necessària, així com a l'angle de rotació, per exemple, de 0 a 180 °. És possible qualsevol valor intermedi. La segona és una unitat independent amb un sensor a l’interior, al qual s’ha d’afegir un controlador com a element independent.

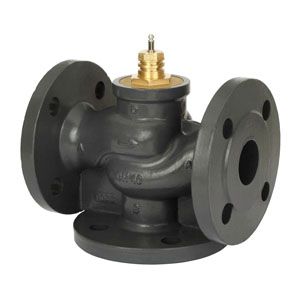

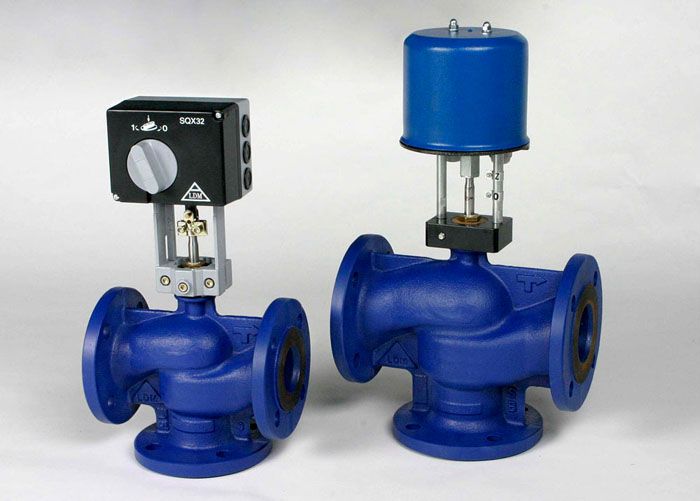

Vàlvules de ferro colat amb servoaccionament per a grans xarxes de calefacció

Pel que fa al controlador, es tracta d’un dispositiu que resol problemes de control del senyal. En el cas de l’escalfament, reacciona als canvis de temperatura que se li assenyalen mitjançant un sensor de temperatura. Processa els senyals i decideix què fer: obrir la vàlvula o tancar, o millor dit, girar en sentit horari o antihorari. Avui en dia els fabricants ofereixen una enorme gamma de grues elèctriques de tres vies. Una de les marques més populars és ESBE (Suècia).

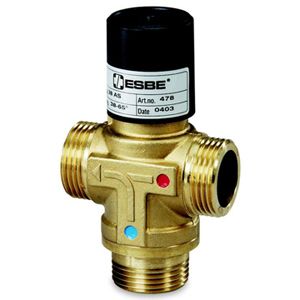

Vàlvula de tres vies ESBE amb accionament elèctric

En primer lloc, cal indicar que aquesta marca de vàlvules té una bola amb ranures passants al seu interior. Aquest últim obre o tanca dos canals, el tercer sempre roman obert. A través d’ell, el refrigerant entra al sistema de calefacció. El grau de rotació és de 90 ÷ 180 °.

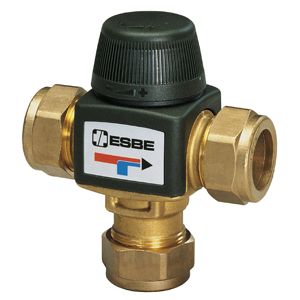

ESBE d’un fabricant suec

A les botigues, la vàlvula d’aquest model es ven per separat de l’actuador, per tant, abans de la instal·lació, es connecten inserint l’eix (eix) de l’actuador a la part superior de la tija. Hi ha un forat per a l'eix. Després d'això, és necessari, exactament d'acord amb les instruccions adjuntes al dispositiu, realitzar l'ajust en termes del règim de temperatura.

Avui el fabricant ofereix una àmplia gamma de vàlvules de tres vies ESBE amb i sense actuador:

foto	Model	Cita

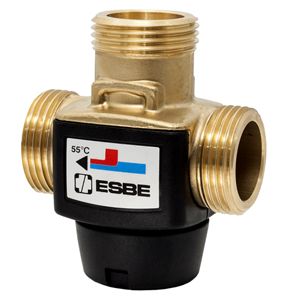

	VTA 200	Dissenyat per a sistemes on no hi ha recirculació d’aigua.

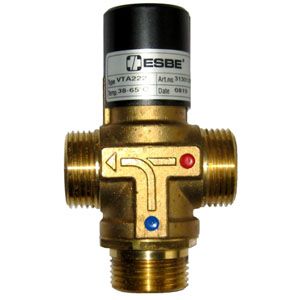

	VTA 270	Es tracta d’una vàlvula termo-mescladora per a calefacció per terra radiant. S'instal·la si la calefacció s'organitza en una habitació d'almenys 100 m²
	VTA 310	Una vàlvula d’ús general en qualsevol sistema de calefacció on la temperatura del refrigerant no superi els + 95 ° C i la pressió de 0,3 atm.
	VTA 300 / VTA 360	Els dos models es diferencien entre si només en la direcció del moviment de l'aigua al sistema de calefacció. Controlen bé la temperatura fins i tot amb pujades de pressió a la xarxa.
	VTC300	Es tracta d’una vàlvula de 3 vies sense servo. Es pot instal·lar en sistemes que utilitzen calderes de baixa potència, fins a 30 kW.
	DN25	Es tracta d’una vàlvula de tres vies per a calderes de combustible sòlid. És a dir, pot suportar una temperatura del refrigerant de fins a + 110 ° C. En aquest cas, la potència de les calderes no ha de ser inferior a 150 kW. Aquest és un dels dispositius més modestos del mercat. Pot funcionar en qualsevol condició en qualsevol xarxa de calefacció sense canviar la qualitat.
	VRG131	És l’aparell més popular i demandat que s’utilitza en apartaments i cases particulars.

Altres models de vàlvules de 3 vies

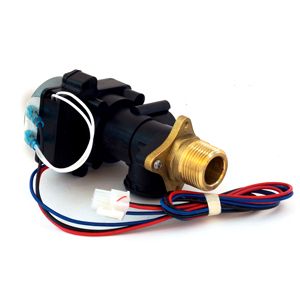

Una altra marca coneguda és la vàlvula de tres vies Navien d’una empresa sud-coreana. Cal tenir en compte que aquest dispositiu és una part integral d’una caldera de doble circuit d’aquest fabricant. I s’instal·la a l’interior de l’equip de calefacció. El seu propòsit principal és separar el refrigerant per al subministrament a la xarxa de calefacció i per al subministrament d’aigua calenta.

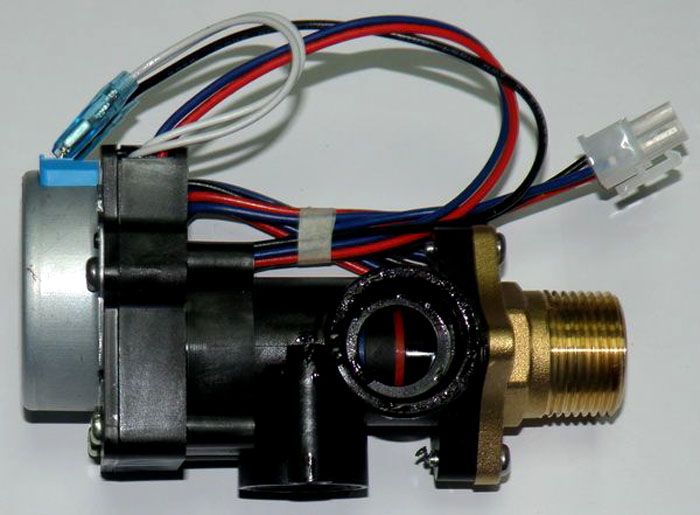

Vàlvula de tres vies Navien

L’empresa danesa Danfoss és un reconegut fabricant de vàlvules de tres vies. Ofereix quatre models per adaptar-se a diferents sistemes:

foto	Model	Cita
	VF3	S’utilitza en sistemes de climatització i calefacció. Material de fabricació: ferro colat. Amb connexió de brida.
	VMV	S’utilitza només en sistemes de calefacció. Material de fabricació: bronze o acer inoxidable.
	VRB3	Es tracta d’un mesclador que s’utilitza tant en sistemes de calefacció com en sistemes de refrigeració. Material: acer inoxidable.
	VRG3	Instal·lat en xarxes de calefacció o en transportar refrigerant. Material o acer inoxidable, o ferro colat.

Esquemes de cablejat de la vàlvula de tres vies a la xarxa de calefacció

Després de totes les anàlisis sobre el disseny de la vàlvula i el seu principi de funcionament, es va comprendre com es pot utilitzar en diversos sistemes de calefacció. Molt sovint s’utilitza en tres casos.

No es tindrà en compte la primera opció, ja que ja s’ha descrit. Pel que fa al segon cas, cal fer la foto següent com a base per a l’anàlisi.

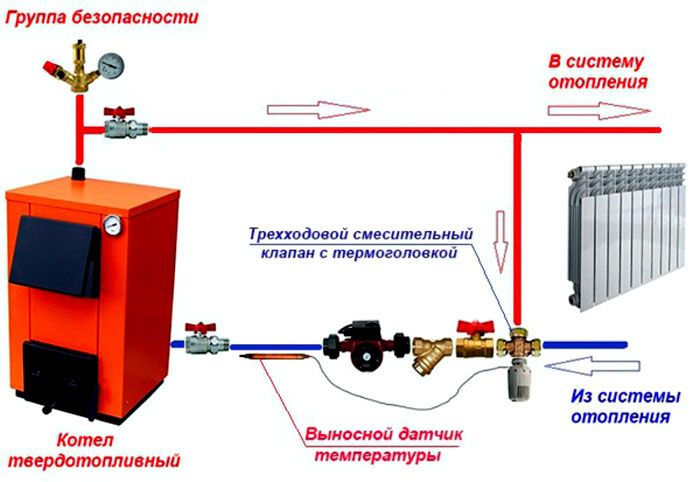

Esquema de cablejat d’una caldera de combustible sòlid amb vàlvula de tres vies

Hi ha un doble circuit al diagrama: un de gran passa pels radiadors i el segon curt bypass (es tracta d'una línia vermella vertical, el començament de la qual és a la part superior dels radiadors, l'extrem descansa a la part inferior contra la vàlvula). Fins que la caldera no s’ha escalfat, el refrigerant es mou al llarg d’un curtcircuit. La temperatura ha pujat al valor requerit, la vàlvula tanca la derivació i obre el flux de retorn (línia blava inferior).

I la tercera posició, que es basa en la distribució del refrigerant entre els consumidors, en què la temperatura necessària no sempre és la mateixa. Per exemple, una caldera de calefacció indirecta requereix aigua amb una temperatura més alta, per a bateries amb una temperatura més baixa i encara menys per a terres càlids.

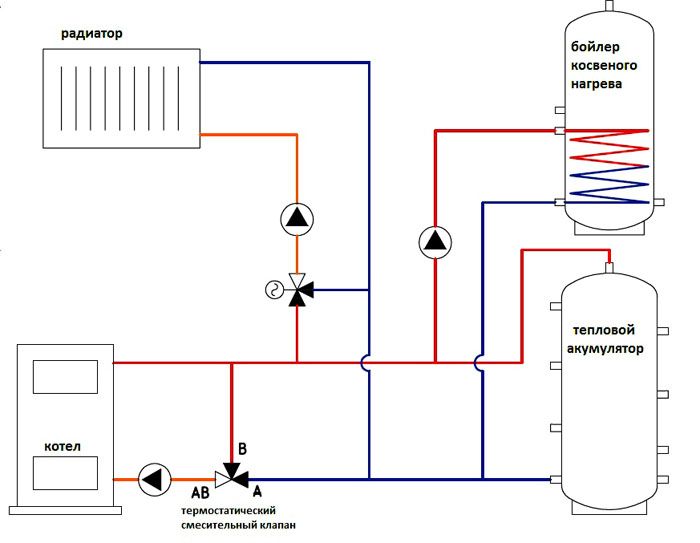

El diagrama de cablejat bàsic amb la instal·lació d’una vàlvula de tres vies ha de ser aproximadament el mateix que es mostra a la foto següent.

Distribució del refrigerant entre els consumidors

Vàlvules de tres vies per escalfar amb una temperatura fixa del medi de calefacció

Aquesta és l’anomenada opció pressupostària. A un preu és més barat que el 30-35% dels dispositius amb unitats. En què es diferencia de la resta. En el seu disseny no hi ha barres, ni sensors, ni capçals tèrmics. A l’interior s’instal·la l’anomenat element termostàtic que s’estableix a una temperatura determinada del refrigerant. Per exemple, pot ser + 45 ° С o + 65 ° С. És a dir, l’indicador pot ser qualsevol, en funció dels requeriments del consumidor d’aigua calenta.

L’element es selecciona de fàbrica i s’hi instal·la, per tant, la vàlvula ha d’indicar quina temperatura de sortida hi haurà després. Per exemple, si necessiteu una vàlvula per a un sòl càlid, escollim amb una temperatura de + 45 ° C. El costat positiu d’aquests dispositius és el seu baix cost. Negatiu: la impossibilitat d’ajustar el règim de temperatura de l’aigua.

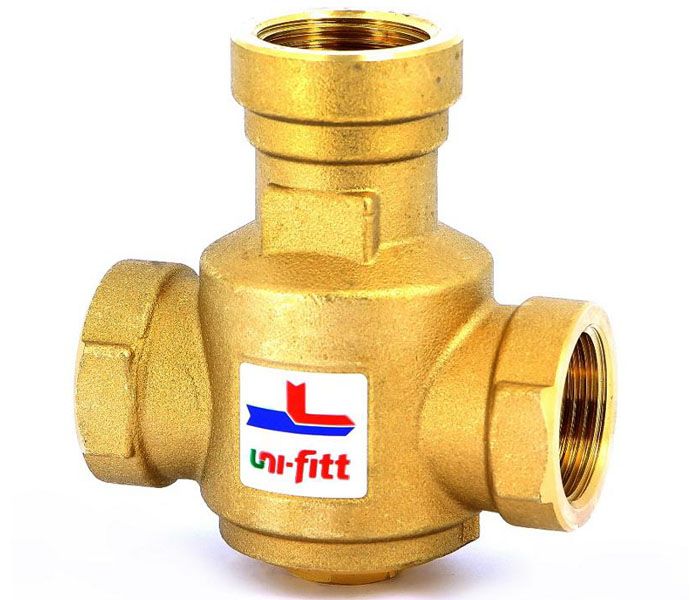

Model termostàtic

Normes per instal·lar una vàlvula de tres vies en un sistema de calefacció

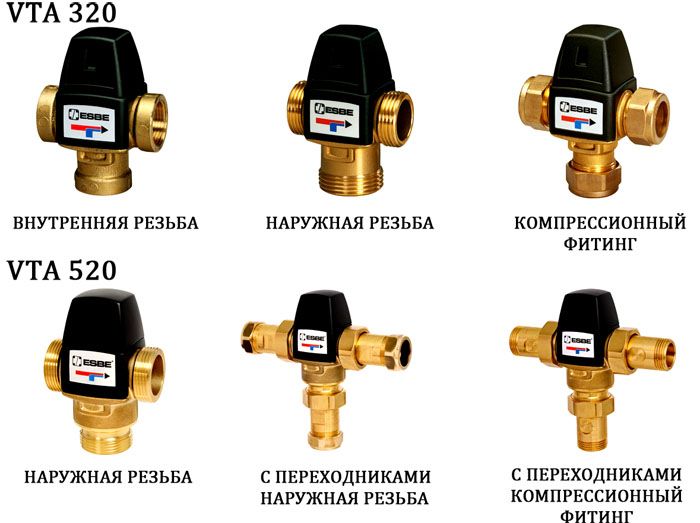

Una vàlvula de tres vies amb o sense servoaccionament és fàcil d’instal·lar amb les vostres mans. Es tracta només d’una vàlvula d’aturada, però cal tenir en compte que pot tenir diferents mètodes de subjecció. Normalment n’hi ha dos: roscats o amb brides. En la primera posició, el fil pot ser intern o extern. En qualsevol cas, la connexió a les canonades es realitza mitjançant materials de segellat com cinta de fum o remolc. Pel que fa a la connexió de brida, per la seva estanquitat és necessari fer una junta de goma resistent a la calor o paranita.

Connexió correcta de la vàlvula a les canonades

Hi ha dos matisos quant a la correcta instal·lació:

Tipus de connexions de vàlvules amb canonades

Preus de vàlvules de tres vies

foto	Models	Especificacions	preu, fregar.
	ESBE VRG131-25	Diàmetre de connexió 25 mm Actuador ARA661 amb parell de 6 Nm	12500

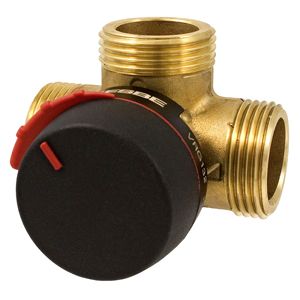

ESBE VRG131-25
	ESBE VRG131-20	Diàmetre de connexió 20 mm (roscat) Dispositiu sense accionament amb capçal tèrmic Rang de temperatura - 10 ÷ 110 ° С	4500
ESBE VRG131-20
	Danfoss VF3-15	Diàmetre del forat de 15 mm Rang de temperatura 10 ÷ 130 ° С Connexió amb brida Productivitat 0,63 m³ / h	47000

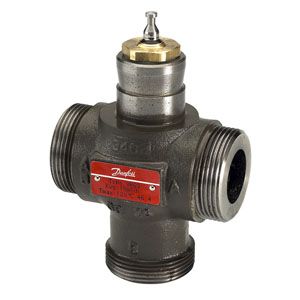

Danfoss VF3-15
	Danfoss VRB3-32	Diàmetre del forat de 32 mm Resisteix pressió fins a 16 atm. Temperatura màxima + 130 ° С Productivitat 16 m³ / h Material: bronze	42000
Danfoss VRB3-32
	Navien	Un dispositiu universal que s’utilitza en tot tipus de calderes de calefacció fabricades pel fabricant.	3000

Els preus de les vàlvules de tres vies per escalfar amb un termòstat i un actuador varien molt. Bàsicament, tot el punt és en quins sistemes de calefacció s’haurien d’instal·lar. Això s'aplica a la pressió a l'interior de la xarxa i a la temperatura del refrigerant. Per descomptat, els dispositius alimentats són més cars.

La varietat de vàlvules de tres vies de vegades pot resultar confusa a l’hora d’escollir-les. No tothom pot determinar immediatament quin dispositiu s’ha de comprar per a un sistema de calefacció concret.Per tant, poseu-vos en contacte amb nosaltres als comentaris i els nostres especialistes respondran a totes les vostres preguntes.

Vídeo: vàlvula de tres vies per a sistemes de calefacció
