Capçal tèrmic per a un radiador de calefacció: finalitat i principi de funcionament
Si és necessari regular automàticament la temperatura a l'interior, s'utilitza un capçal tèrmic per a un radiador de calefacció en combinació amb una vàlvula termostàtica. Un conjunt d’aquest equip permet obtenir una temperatura diferent a cada habitació sense la intervenció humana.
Capçal tèrmic per escalfar radiadors
El contingut de l'article
Vídeo:funcionament d'una vàlvula termostàtica en un radiador de panell d'acer
Classificació i principi de funcionament
A part de la vàlvula, el capçal tèrmic del radiador de calefacció és completament inútil, ja que hi ha un sensor al seu interior que s’activa per un canvi de temperatura a l’habitació. La cambra de manxes conté una substància sòlida, líquida o gasosa que canvia el volum.
Capçal tèrmic i vàlvula per separat
La cambra està connectada a una tija que tanca completament la vàlvula termostàtica o l’obre a un nivell regulat. Aquesta és la diferència principal entre una vàlvula tèrmica i una vàlvula de control, que es pot utilitzar per reduir / afegir lleugerament el flux de refrigerant dins del registre de calefacció.
Dispositiu de capçal tèrmic
Vista en secció del capçal tèrmic i de la vàlvula
Atenció! Un capçal tèrmic per a un radiador de calefacció amb vàlvula només es pot instal·lar en sistemes de derivació de sistemes d’un tub. Quan s’activa la vàlvula, el flux s’atura completament, per tant, s’atura la circulació als circuits de calefacció. El tub de derivació de derivació resol completament el problema.
Així, primer es talla una vàlvula al tub de subministrament de refrigerant al radiador de calefacció, i se li cargola un cap tèrmic perpendicularment al flux de fluid. Hi ha diverses modificacions del capçal tèrmic:
- per a sistemes d'una canonada: produïts per un nombre limitat d'empreses, per exemple, els models RA-G, RTD-G de Danfoss;
- per a sistemes de dues canonades: en qualsevol botiga, el 97% de l'assortiment de caps és d'aquest tipus.
Capçal tèrmic per a sistemes de distribució de calefacció d'un tub i dos tubs
Podeu distingir visualment els caps de 2 tubs per la mida de la tapa d’ajust i el color.Els dispositius per a circuits de calefacció d’un tub són més grans i tenen un color gris i blanc. Els casquets vermells de petit diàmetre s’adapten als capçals per a sistemes de 2 canonades d’alta pressió i cabal baix.
Les fletxes sobre el cos indiquen la direcció del flux del medi escalfador; està prohibida la instal·lació contra la fletxa. Per tant, a l’hora de triar, cal tenir en compte si l’aigua calenta flueix des de baix o des de dalt cap a les bateries de les diferents habitacions de l’apartament.
El principi de funcionament d'un capçal tèrmic per a un radiador de calefacció és extremadament senzill:
- l'usuari estableix la temperatura de l'aire requerida a l'habitació, per a la qual hi ha una escala amb divisions al dispositiu (per exemple, 21 graus normalment corresponen a un valor de 3);
Ajust de l'escala del cap tèrmic
- quan la temperatura augmenta 1 grau, la substància a l’interior de la cambra de la manxa s’escalfarà, augmentarà de volum i pressionarà sobre la tija de la vàlvula;
Funcionament del cap tèrmic en un sistema sense derivació
- el subministrament d’aigua calenta a la bateria estarà completament apagat, però la circulació als circuits de calefacció es mantindrà a través del bypass;
Diferències estructurals entre els sistemes d’un i dos tubs
- un registre inactiu conduirà a una disminució de la temperatura, el volum de la substància al manxa disminuirà, la pressió sobre la tija desapareixerà, la vàlvula s’obrirà.
En aquest cas, la tecnologia de control de temperatura ambient només és efectiva per a radiadors amb una mínima inèrcia. Les bateries bimetàl·liques, d'alumini, d'acer es refreden / escalfen més ràpidament, per tant són òptimes per a ajustos automàtics amb capçals tèrmics. Els radiadors de ferro colat triguen molt a escalfar-se, acumulen calor i es refreden més temps, de manera que disminueix l’eficiència dels ajustos amb capçals tèrmics.
L’ús de termòstats en radiadors de ferro colat no és la millor opció
Opcions d’instal·lació i recomanacions
Per tal que el capçal tèrmic del radiador de calefacció tingui la màxima eficiència en la regulació del microclima a les habitacions, s’ha d’instal·lar correctament. Els principals errors dels artesans casolans són tradicionalment:
- col·locació vertical a la vàlvula: de manera que el dispositiu no sobresurt cap al lateral, no interfereixi en caminar prop de la bateria, netejant en humit, es munta verticalment, mentre la manxa s’escalfa mitjançant fluxos de calor que pugen de la vàlvula, per tant, el cap s’ha de col·locar horitzontalment cap a fora;
Instal·lació incorrecta del capçal tèrmic a la vàlvula del radiador
- instal·lació en nínxols: en espais reduïts, la convecció disminueix, la calor s’acumula darrere de les cortines, sota els llindars de les finestres, la temperatura del cap es reflecteix incorrectament;

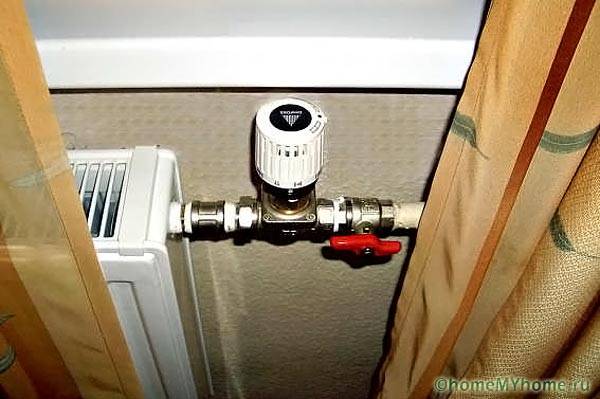

La instal·lació del termòstat darrere de les cortines comporta una determinació incorrecta de la temperatura
- instal·lació en corrents descendents a l’ampit de la finestra: la manxa es refreda intensament mitjançant un corrent de la finestra, els respiradors, deixa de funcionar.
Es considera l'ajust òptim del capçal tèrmic per a un radiador de calefacció mitjançant un sensor extern situat a les parets. La indústria produeix capçals amb tubs a 2 m, cosa que us permet eliminar normalment el sensor de l’escalfador, els corrents d’aire de la finestra.
Dispositiu amb un sensor remot
Cap termostàtic de control remot
Article relacionat:
Termòstats amb sensor de temperatura de l'aire. Un material independent proporciona una guia pràctica per a la selecció i instal·lació de termòstats.
L'autoinstal·lació del capçal tèrmic al radiador de calefacció s'ha de dur a terme a la línia de subministrament després de la derivació davant del registre. Per facilitar l’ús, els fabricants produeixen diversos tipus de caps, classificats per les característiques següents:
- ajust: configuració manual o preliminar (configurada per un lampista especialitzat amb una clau especial);
Ajust amb una tecla especial
- muntatge: esquerra / dreta de la bateria, axial, angular, recte, de tres vies per muntar en bypass;
Diferents tipus d’elements termostàtics
- termoelement: sensor de paret, comandament a distància o manxa incorporada;
Capçal tèrmic controlat electrònicament per escalfar radiadors
- la substància de treball de la manxa: caps de parafina pressupostaris, dispositius líquids de baix cost, termoelements de gas costosos;
- sistema de calefacció - El rendiment dels capçals per als sistemes d'una sola canonada és superior a un ordre de magnitud.
Procediment d'instal·lació de capçal termostàtic
Configuració del cap tèrmic
Després que l’usuari es va familiaritzar amb el disseny del dispositiu, es va assabentar del funcionament del capçal tèrmic al radiador de calefacció i no és difícil establir el microclima òptim a cada habitació. En girar el comandament en relació amb l’escala amb marques, podeu ajustar la temperatura dins del rang de +5 a +28 graus.
La configuració del cap tèrmic es realitza girant el comandament a la bàscula digital
En el primer cas, es garanteix que el sistema no es congeli en absència de propietaris a l’interior de l’edifici d’operacions periòdiques. El valor màxim es considera còmode per als usuaris. La substància amb què s’omple la cambra de manxes reacciona a un augment / disminució de la temperatura dins d’un grau. Per tant, els cicles d’encès / apagat de la vàlvula es produiran regularment.
Així, qualsevol artesà casolà pot triar i muntar el capçal tèrmic juntament amb la vàlvula. Per fer-ho, n’hi ha prou de tenir en compte els factors anteriors, per evitar grans errors d’instal·lació.
Vídeo: com triar el cap termostàtic adequat
