כיצד לבחור ולהשתמש במלחם למיקרו מעגלים

מיקרו מעגלים אלקטרוניים מותקנים לא רק בטלוויזיות ובמרכזי מוסיקה. הם משמשים למנעולי דלתות ומקררים, כוננים ומכשירי תאורה שונים. הם מבצעים את הפונקציות של מעבדים, זיכרון, ספקי כוח והתקנים אחרים. המגמות הנוכחיות מעידות על הרחבה הדרגתית של היקפן. לכן, מלחם למיקרו מעגלים שימושי לאבזור סדנה אישית מודרנית. בעזרתו תוכלו לבצע תיקונים או שדרוגים במהירות, מבלי לנקוט בשירותיהם של מומחים יקרים ועלויות מיותרות אחרות.

במגוון ההיצע הגדול של חנויות מתמחות, לא קשה למצוא כלים לפתרון בהצלחה של בעיות ספציפיות

קביעת קריטריונים לבחירת מלחם איכותי למיקרו מעגלים

כדי לא לטעות ברכישת כלים, יש צורך להבהיר את היקף הפרמטרים של העבודה העתידית. יש לתת את הדעת על מאפייני הרכיבים האלקטרוניים, התנאים בסדנה הביתית והעדפה אישית. סקירה כללית של השוק עם חקר מוצרים חדשים המוצעים על ידי חברות ייצור מודרניות תועיל. התקנים מסוימים לביצוע פעולות מסוימות יכולים להתבצע במו ידיך. גישה משולבת כזו תעזור לך לבחור את תצורת הציוד האופטימלית.

האם עלי לקנות מייבש שיער להלחמת מיקרו מעגלים: דרישות כלליות לכלים

הקריטריון הראשון שמומחים ממליצים לקחת בחשבון הוא כוח. מלחם חשמלי להלחמת שבבים צורך 3 עד 15 וואט. הקבוצה בין 15 ל 50 W כוללת כלים אוניברסליים. הם שימושיים לפירוק והתקנת דיודות, טרנזיסטורים, נגדים ורכיבים אלקטרוניים אחרים. אם בכוונתך לעבוד עם מוליכים עבים (בקוטר של יותר מ -1.5 מ"מ), עליך לרכוש מכשיר חימום בהספק של 75-100 וואט.

מגהצי הלחמה דומים בעוצמה של עד 250 וואט משמשים לפח כלים, לחיבור צינורות נחושת

לאחר קביעה עם כוח מתאים, אתה צריך להתמודד עם זרבובית העבודה. ללא ניסיון, קל יותר לעבוד עם להב ישר.

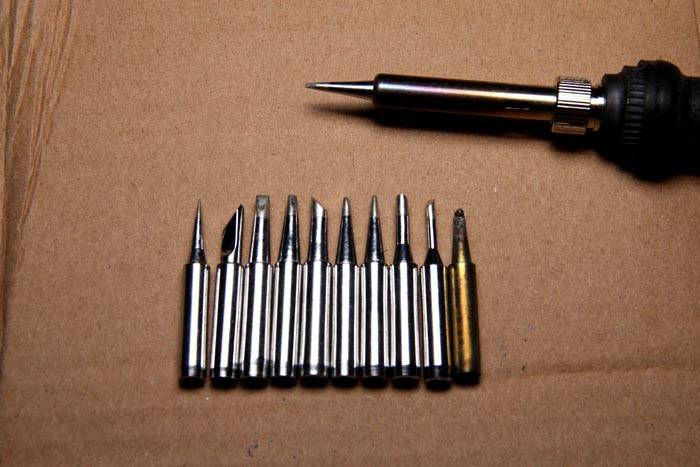

ייתכן שיהיה צורך בכלים שונים לביצוע פעולות בודדות במדויק. ניתן לרכוש אותם (ליצור אותם בעצמך) מאוחר יותר, כאשר אתה שולט בפעולות העבודה.

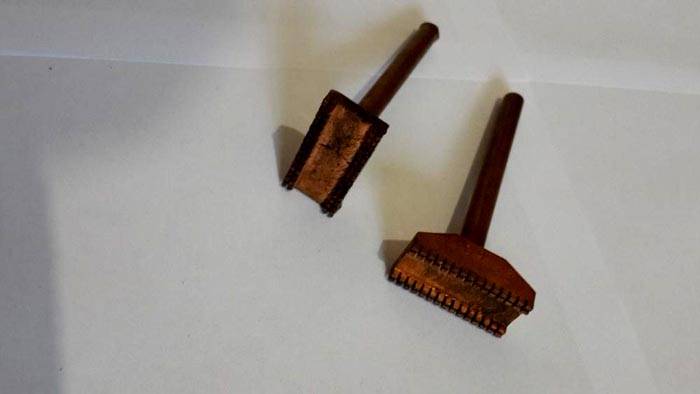

זרבובית מיוחדת להלחמת מיקרו מעגלים. מכשירים כאלה נוצרים תוך התחשבות בגודל ובפרמטרים אחרים של רכיבים אלקטרוניים מסוימים.

בבחירת אפשרות מתאימה, למד את הידית בנפרד

עץ טבעי בעל מוליכות תרמית נמוכה, ולכן יש אומנים שמעדיפים אפשרות זו. עם זאת, בדגמים מודרניים, פלסטיק מתווסף עם רפידות גומי, המספקות אחיזה בטוחה. העיבוי מלפנים משפר את הבטיחות. הצבה נוחה של הרגולטורים מקלה על התפעול. בכל מקרה, יש לקחת מאפיינים פיזיולוגיים אישיים.

כמה מניפולציות נוחות יותר לביצוע באמצעות אחיזת אקדח

בעזרת הלחמה קלה ניתן לבצע כמויות גדולות של עבודה ללא מאמץ פיזי מיותר

מלחם גז

כלי כזה אינו משמש לעבודה עם מיקרו מעגלים. יתרונה העיקרי, האוטונומיה, אינו גורם משמעותי במקרה זה. מוצרים כאלה מייצרים חום מוגזם העלול לפגוע ברכיבים אלקטרוניים. ככלל, הם משמשים לעבודות חשמל.

ההבדל העיקרי בין מלחם דופק לבין קונבנציונאלי הוא חימום מיידי כמעט

זה יכול להיות שימושי בפועל. אך יש לציין כי מוצרים כאלה הם כבדים יותר מדגמים קונבנציונליים. עליכם לבדוק האם ניתן להשיג את הלחמה עם פלטפורמה רחבה להלחמה בו זמנית של מספר רגלי מיקרו-מעגל.

מייבש שיער מיוחד

כלי כזה מייצר חום נפחי, המשמש להלחמת מכשירים אלקטרוניים שונים. יש להיזהר שלא לפגוע בהם על ידי טמפרטורה מוגזמת.

כיצד להלחין מיקרו מעגל מלוח עם מלחם: יישום ותכונות של פעולות טכנולוגיות

כאשר עובדים עם רכיבים אלקטרוניים מסוימים, קחו בחשבון את כללי ההתקנה, המופיעים בהוראות היצרן. הם מכילים מידע על תנאי הטמפרטורה. כדי למנוע התחממות יתר, צמצם את זמן החשיפה, בחר סוגי הלחמה מתאימים.

טבלה 1. סוגי הלחמה

תחנת הלחמה. במערך ציוד מיוחד זה, יחידת הבקרה שומרת על הטמפרטורה שנקבעה אוטומטית על ידי המשתמש.

מה נדרש לצורך הלחמת מיקרו-מעגלים יהיה קל יותר לגלות לאחר לימוד התהליך הטכנולוגי. להלן מתואר רצף הפעולות בעבודה עם רכיבים מקטגוריית ה- BGA. בתאים אלה, המסופים מותקנים בתחתית הבית. פתרון הנדסי זה מאפשר להפחית את גודל המוצרים, אך מסבך את התקנתם ופירוקם על הלוח.

טבלה 2. כיצד להסיר מיקרו מעגל עם מלחם מהלוח

תמונה	תכונות של פעולות עבודה
	להלן מתואר רצף הפעולות בעבודה עם רכיבים מקטגוריית BGA. בתאים אלה, המסופים מותקנים בתחתית הבית. פתרון הנדסי זה מאפשר לצמצם את גודל המוצרים, אך מסבך את התקנתם ופירוקם על הלוח.
	מייבש שיער ותחנת הלחמה משמשים לביצוע העבודה. הטמפרטורה נקבעת על + 340 מעלות צלזיוס (תיקונים נעשים תוך התחשבות במותג השבב, גודלו). מהירות מטוס האוויר המחומם לא צריכה להיות גבוהה על מנת למנוע השפעות שליליות על אלמנטים אחרים. זה מכוון לאורך מעגל המיקרו-מעגל.
	לאחר הפרדה קפדנית, המסילות על הלוח אינן נפגעות.
	כך נראה החלק התחתון של המעגל המיקרו.
	להסרת הלחמה עודפת, השתמש במייבש שיער ובנרתיק כבלים. משתמשים בטכניקה דומה לניקוי הלוח.
	להשלמת ההתקנה, יש ליצור כדור הלחמה על כל רגל המעגל. ייקח הרבה זמן לעשות את זה בזה אחר זה, ולכן משתמשים בסטנסיל מיוחד.
	דבק הלחמה מוחל על הרגליים דרך החורים.
	הוא נמס עם מייבש שיער. הטמפרטורה שנבחרה היא + 290 מעלות צלזיוס. שומרים על השבלונה בפינצטה עד להשלמת תהליך ההתמצקות.
	מיקרו מעגל לאחר הפרדת סטנסיל.
	הלוח מחומם מלמטה (מצב: + 340 מעלות צלזיוס). כאשר ההלחמה נמסה, רגלי המיקרו מעגל יהיו בדיוק במקומות הנכונים.

איזה ברזל הלחמה עדיף לבחור: סקירה של דגמים שונים ובירור הדרישות האישיות

מערכת הציוד שנחשבה בחלק הקודם של המאמר כוללת פונקציונליות מתקדמת. זה מאפשר לך לבצע הלחמה מקצועית. אך יש לזכור כי ערכות כאלה הן יקרות.

אתה יכול לקנות ברזל הלחמה כזה לחוטי הלחמה עבור 120-200 רובל

עם זאת, אפילו מתחיל לא צריך לרכוש את הדגמים הפשוטים ביותר אם הוא מתכוון לעבוד עם מיקרו מעגלים. ראשית, יש לוודא בקרת טמפרטורה. השימוש גם בבידוד החשמלי מאספקת החשמל הרגילה 220 וולט. זה יגביר את רמת הבטיחות ובמקביל ימנע נזק לרכיבים האלקטרוניים על הלוח. פונקציות דומות מבוצעות על ידי קרקוע.

להלן דוגמה לסט מתאים. זה מושך עם מחיר דמוקרטי ומאפיינים טכניים טובים.

ציוד מספיק

הערכה מכילה את כל המרכיבים הדרושים:

בעזרת דוגמה זו תוכלו לבחון בפירוט את הניואנסים החיוביים והשליליים. הידע שצבר יהיה שימושי להערכה אובייקטיבית של ההצעות הנוכחיות בשוק המקומי.

חוט קרקע ארוך מ- 40 ס"מ מספיק

עבור תקע כזה (1), עליכם לרכוש מתאם לשקע תקני אירופאי. חוסר סימון (2) מקשה על קביעת הטמפרטורה הרצויה

החלק העליון מפורק

לדגם זה אלמנט קרמי (5). הוא מספק חימום אחיד ויעילות טובה. אבל כוחו פחות בהשוואה לאנלוג הניכרום. עם זאת, קיימת הגנה אמינה (1, 3) מפני נזק מכני. האגוז המחורץ (4) נוח לחיבור והחלפת קצה (2). תושבת זו מיועדת לשימוש ארוך טווח.

אביזרים אלה מקלים על ביצוע שלבי עבודה פרטניים.

מעמד מתקפל עם ספוג ניקוי למלחם IC

יש שטף בתוך חוט הלחמה הזה, שמאיץ את הרכבת החלקים

כדי להסיר עודפי הלחמה מהלוח ורגלי החלקים, ניתן לרכוש צמה על גלגל

מנקה טיפים חם זה יחזיק מעמד זמן רב יותר מספוג

מה מציע השוק המודרני

בבחירת מגהצי הלחמה לבית, הנתונים מהטבלה הבאה יהיו שימושיים. ההערכה צריכה להיעשות על סמך המידע הנ"ל. יש לציין כי ניתן להשתמש בכמה דגמים אוניברסליים להלחמת חלקים שונים.

טבלה 3. דגמי מלחם

מותג / דגם	כוח, W	מחיר, לשפשף.	הערות
רקסנט / 12-0120	8	110-150	רק המלחם עצמו עולה כל כך הרבה. בנוסף, עליכם לרכוש ספק כוח של 12 וולט המתאים לחשמל.
רקסנט / 12-0170	50	600-820	דגם 220 וולט זה מצויד בווסת מובנה. בעזרתו מותרת התאמה חלקה של טמפרטורת הקצה בטווח של + 200 מעלות צלזיוס ל- + 400 מעלות צלזיוס.
רקסנט / 12-0159	8	870-1100	ערכה זו כוללת תחנת הלחמה עם מעמד מסוג קפיץ. זוהי ערכה מלאה להרכבת רכיבים אלקטרוניים (בקרת טמפרטורה בטווח שבין + 200 ° C ל -400 ° C).
רקסנט / 12-0181	8	310-420	הסוללה המובנית (4.5 וולט) מבטיחה אוטונומיה.מכשיר כזה שימושי לביצוע פעולות עבודה במקומות שקשה להגיע אליהם שאין אפשרות להתחבר למקור חשמל נייח.
רקסנט / 12-0167	8	1100-1380	סט כלים עם מארז נוח לנשיאה ואחסון: מלחם אלחוטי; מכשיר ליניקת הלחמה מותכת; לַעֲמוֹד; מתכלים.
זובר / 55410	6	650-820	מגהץ אלחוטי עם תאורה אחורית (טמפרטורת קצה מקסימלית עד + 450 מעלות צלזיוס). הלחמה ומכסה המגן כלולים כסטנדרט.
סווטוזר / SV-55331	48	1100-1400	תחנת הלחמה (מתכווננת מ + 100 מעלות צלזיוס עד + 450 מעלות צלזיוס). הסט השלם כולל תומך קפיצי וספוג לניקוי הקצה.
ZD / 937	48	3500-3980	תחנת הלחמה עם הגדרות דיגיטליות, תצוגת טמפרטורה.

טיפים ומסקנות נוספים

לא קשה לקנות מלחם חשמלי למעגלים מיקרו באמצעות מאמר זה. אך אסור לנו לשכוח את הציוד הנכון של מקום העבודה:

סט להלחמה נוחה: זכוכית מגדלת, מחזיקים עם קליפס תנין, תאורה, מעמד קפיצי

חלקים מיניאטוריים קלים יותר לעבוד עם מיקרוסקופ ותמונה מוגדלת על גבי מסך מחשב

וידאו: נמגהץ גיהוץ מסדרת CS עבור אלקטרוניקה מדויקת
