כיצד להשתמש במולטימטר נכון ואיך המכשיר עובד
כאשר אתה צריך למדוד את הזרם, המתח או לבדוק את חוט ההמשכיות, אתה יכול להשתמש במכשיר נפרד לכל סוג עבודה או להשתמש במולטימטר. זה מאוד שימושי לא רק למקצוענים, אלא גם למתחילים בעסק הזה. בואו ניקח בחשבון כיצד להשתמש בו נכון ואילו סוגים קיימים.
המולטימטר הוא מכשיר אוניברסלי למדידת מתח, זרם, התנגדות, ואפשר גם לקבוע את תקינות החוט. לדגמים מודרניים יש פונקציונליות נהדרת, כדי להשתמש בהם כדאי לדעת כיצד להשתמש במולטימטר נכון.

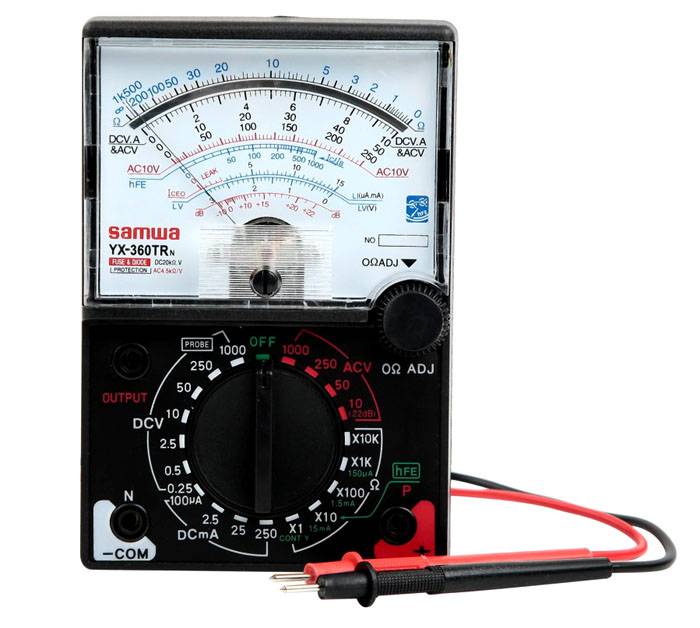

גרסה אנלוגית
תוכן המאמר
זנים
ישנן שתי אפשרויות למולטימטר:
- אנלוגי;
- דִיגִיטָלי.
אנלוגי
בקריאות אנלוגיות הוא מסתכל על תנועת החץ ביחס לסולם, שם קיימים ייעודים מיוחדים (מתח, זרם, התנגדות). אם אתה משתמש במודל סיני, זה עשוי להיות לא נוח בגלל אופן החלת הסולם. לאחר שגיאה משמעותית בתוצאות, עיצוב מכשיר כזה עדיין פופולרי בשל עלותו המשתלמת.אם אתה זקוק לקריאות מדידה מדויקות, עליך להשתמש בנגיף משיכה.
דִיגִיטָלי
כל הנתונים מוצגים על גבי מסך שיכול להיות LED או גביש נוזלי. קלות השימוש והדיוק בקריאות מושכות את הצרכנים.

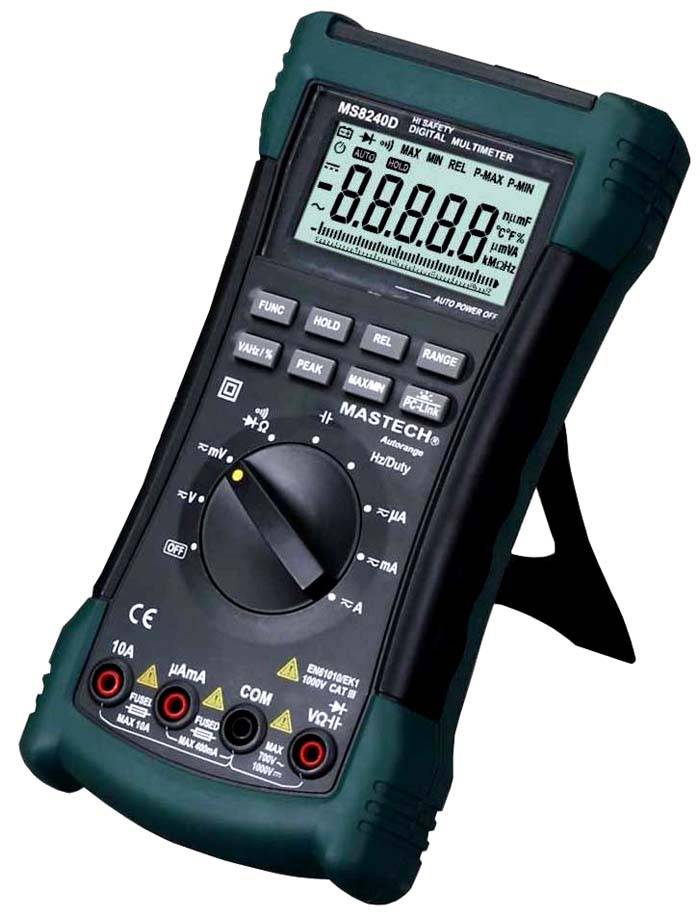

אפשרות דיגיטלית
ניתן להשוות את המולטימטרים הגרפיים החדשים לאוסצילוסקופים פשוטים מכיוון שהם מציגים את צורת הגל. וכמה עיצובים יכולים להיות תואמים למחשב, ואז ניתן לשלוט באמצעותו על המכשיר. כלומר, המולטימטר קולט יותר ויותר פונקציות, מה שמאפשר לפשט את העבודה ולהחליף מספר מכשירים בבת אחת.
מה ניתן למדוד על ידי המכשיר
כל סוגי המולטימטר מסוגלים למדוד זרם והתנגדות, כמו גם את המתח במעגל.מתח מציין כמה חשמל זורם דרך מעגל.זה מיועד על ידי "V". הזרם מציג את קצב זרם החשמל ("A"). והתנגדות מראה עד כמה קושי החשמל נפגש לאורך המסלול.
החבילה מכילה בדיקה לצלצול המעגל. השורה התחתונה היא שהמכשיר שולח אות באמצעות צליל אם הגששים שלו סגורים או שההתנגדות אינה גבוהה מ -20 אוהם. בעזרת פונקציה זו קל לבדוק אם קיימים מעגלים קצרים, את תקינות החיבורים.
דגמים מסוימים מסוגלים לבדוק דיודות הפועלות כשסתומים, כאשר הזרם זורם בכיוון אחד. הדגמים האחרונים מודדים בנוסף מדידות טמפרטורה, תדר אות חשמלי, טרנזיסטור, קבלים והשראות. לכל מימד יש ייעוד משלו.

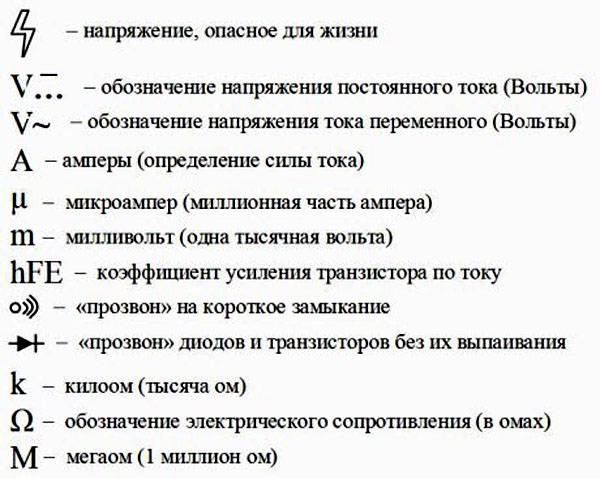

אגדת מולטימטר
על מנת להבין כיצד להשתמש במולטימטר נכון, עליך לדעת ממה הוא מורכב.
ממה מורכב המכשיר
הסט השלם של מולטימטר אנלוגי כולל מכשיר מגנטואלקטרי מצביע, סט נגדים נוספים וגששים. אם יש צורך לבדוק את המתח והזרם המתחלפים, המכשיר מחובר באמצעות דיודות מיישר.

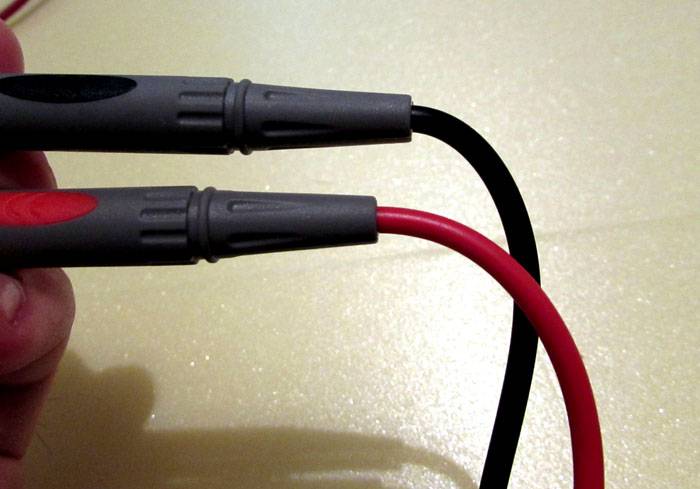

בואו נתעכב על המודל הדיגיטלי ביתר פירוט, ונבצע איתו מדידות נוספות, מכיוון שהפונקציונליות גבוהה בהרבה, והקריאות מדויקות יותר. הסט הבסיסי של המודל הדיגיטלי כולל גם בדיקות, אותן יש לחזק לפני השימוש. לשם כך, תקן את נקודות הכניסה של החוטים למחזיקי צינור הפלסטיק. זה הכרחי כדי שבמדידה החוטים בכיפופי הגששים לא יינזקו.
כיפוף החרט

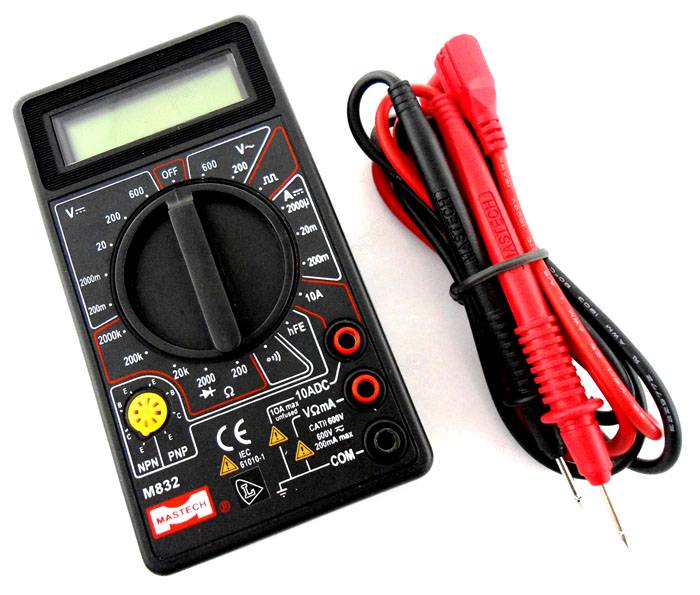

מכשיר מולטימטר דיגיטלי

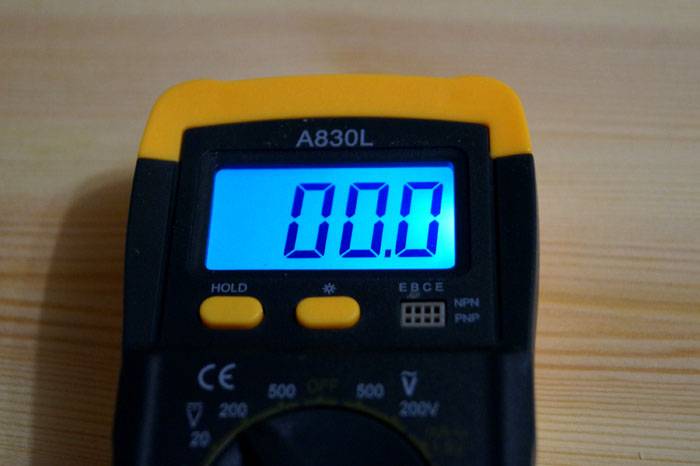

כדי להשתמש ב- DMM נכון, בואו נסתכל עליו מקרוב. בחלק העליון יש תצוגה (דיגיטלית) המסוגלת להציג עד 4 ספרות (לפעמים יותר), כלומר, הערך הגבוה ביותר יהיה "9999". אם הסוללה מתרוקנת, המילה "עטלף" תופיע.
אפשרות מסך
ישנם שני כפתורים מתחת למסך. זה בדרך כלל "להחזיק", המאחסן את המדידה האחרונה. ומימין מופיע "תאורה אחורית" (יכול להיות לא רק ייעוד אותיות, אלא תמונות (כוכבית או נורה)), כאשר לוחצים עליו, התאורה האחורית של המסך נדלקת. בגב הכלי יש בדרך כלל רגל מתקפלת להצבת הכלי.

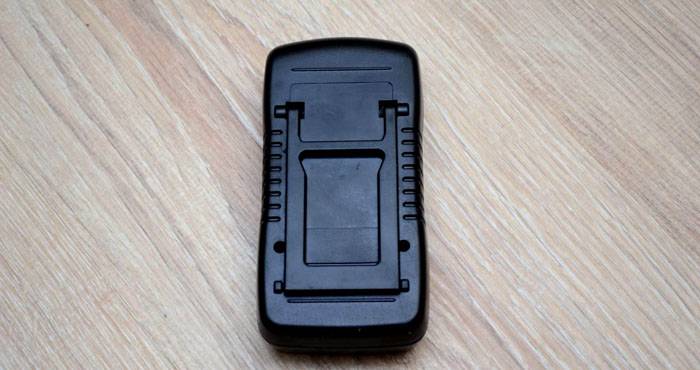

עמדו על הכריכה האחורית
בדרך כלל, מכשיר כזה מופעל על ידי סוללה בת תשע וולט. כדי להגיע אליו, עליך להסיר לחלוטין את הכיסוי האחורי.כדי להשתמש ב- DMM כראוי, עליך לחבר את מובילי הבדיקה כהלכה.
- חוט שחור הוא מינוס. מתחבר לשקע "com".
- אדום זה יתרון. הוא מוכנס לתוך החור מימין למינוס.
השקע הנותר פנוי משמש למדידות זרם זרם חילופין עד עשרה אמפר וללא נתיך.
חיבור נכון של בדיקות
הם עובדים עם מולטימטר באמצעות כפתור עגול עם חץ, שכברירת מחדל מוגדר למצב "כבוי". יש לסובב אותו למצב הרצוי. לאחר שלמדנו את הכפתורים והמחברים העיקריים של המולטימטר הדיגיטלי, ננתח בפירוט כל שיטת מדידה.
מדידת התנגדות
על מנת להבין כיצד לבדוק את ההתנגדות בעזרת מולטימטר, העבר את המכשיר למצב "K" או "M" (קילומומה או מגהומה). בחירת המצב תלויה במגבלת המדידה הנדרשת.

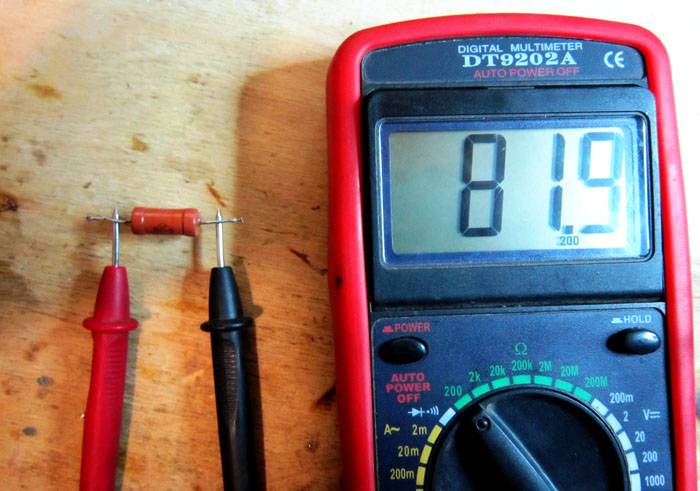

על מנת ללמוד כיצד לבצע קריאות, בוא ניקח את הנגד הפשוט ביותר 82R, שההתנגדות שלו צריכה להיות שווה ל -82 אוהם. אנו מיישמים בדיקה אחת בקצה אחד, בקצה השני בקצה השני. סטיות בתוך 10% נחשבות לנורמליות. כלומר, אם המכשיר שלך הראה 81.9, אז הכל בסדר.
מדידת התנגדות נגד
לפיכך, בתשובה לשאלה כיצד למדוד התנגדות במולטימטר, זה מספיק רק להשעין את הגששים על הקצוות הפתוחים (החשופים) של המכשיר שממנו אתה רוצה לקריאות.לעתים קרובות קבלים יוצא מהעבודה, על מנת לקבוע את יכולת השירות שלו, יש צורך לבדוק את הקבל במולטימטר.
כיצד לבדוק את ביצועי הקבל: הוראות
על פי סוג ההתקשרות, ניתן לחלק את כל הקבלים לקוטב ולא לקוטבי. הקוטבים כוללים חשמליים אותם נבדוק. בעת בדיקת מכשיר זה, אל תשכח שהוא עובר רק זרם חילופין, והזרם הישיר עובר בו מספר שניות בלבד בתחילת הפעולה. באמצעות מולטימטר ניתן לבדוק קבל עם קיבולת של 0.25 μ פאראד.

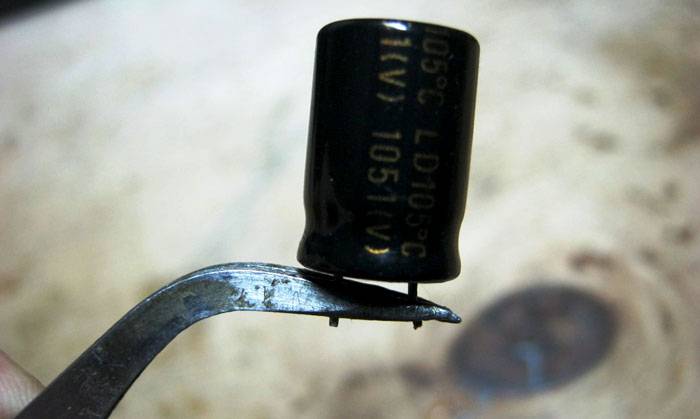

דוגמה לקבלים
רצף:
- עכשיו אתה צריך להגדיר את הידית כדי למדוד התנגדות או לצלצל למעגל. במצבים אלה, המכשיר מייצר זרם קבוע. באותו רגע בזמן שהזרם עדיין יזרום דרך הקבל, קריאות ההתנגדות יהיו מינימליות.
- אנו לוחצים את הגששים למסופי הקבל. במקרה זה, בזמן ביצוע הקריאות, הקבל יטען מהמכשיר.
- ברגע המגע, ההתנגדות לזרם תהיה קטנה, בעוד שממשיכים להחזיק את הגששים, האינדיקטורים יגברו. אנחנו מחכים שהמספרים על המסך יהפכו גדולים. אם לא היו כשלים במהלך המדידה, הקבל פועל.

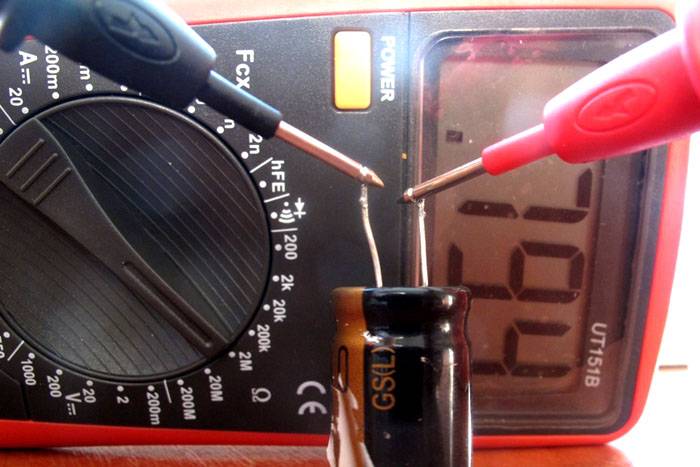

מדידת התנגדות בקבל
אם ממש בהתחלה, כשרגע נגעת בחוטים במסופי הקבל, המולטימטר הראה התנגדות אפס והחל לצפצף, התרחש קצר.
בדיקת המתח והזרם
כאשר לוקחים קריאות זרם, יש צורך לחבר את הבדיקות בסדרה עם העומס, בניגוד לכמויות אחרות בהן החיבור מקביל.

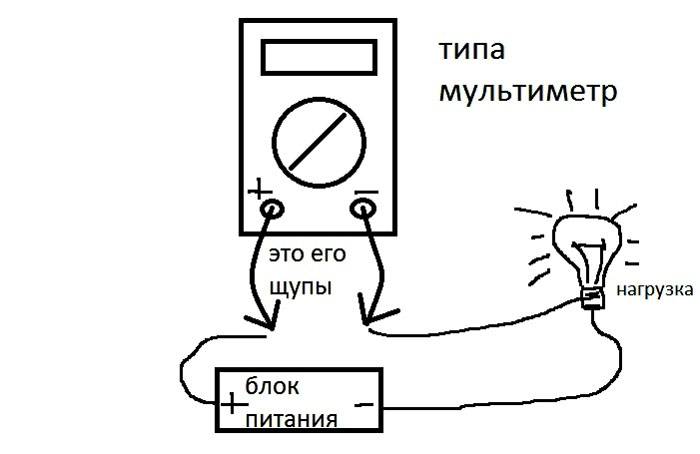

תרשים חיבור למדידת זרם

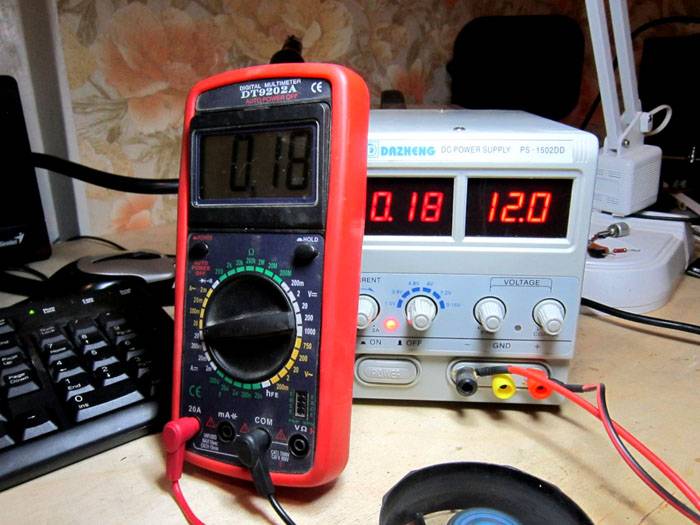

בואו ניקח בחשבון כיצד למדוד את עוצמת הזרם באמצעות מולטימטר בעזרת דוגמה לצידנית ממחשב. אינדיקטור זה נמדד באמפר, לכן שמנו מחוון של 12 וואט על המכשיר, ונזיז את הידית למדידת זרם DC. ניתן להגדיר את המגבלה ל -20 אמפר. אנו מתאספים על פי התוכנית ועוקבים אחר מסך המכשיר. אם הם תואמים, אז הכל עובד בסדר.
בדוק דוגמה
אם יש צורך לבדוק את המתח המתחלף, אז על המולטימטר, כוון את הכפתור למחוון המתאים. והמדידות עצמן מתבצעות באותו אופן.
בואו נסתכל כיצד למדוד את המתח באמצעות מולטימטר בשקע. אנו משתמשים גם במכשיר דיגיטלי, מכיוון שהוא כבר שייך לציוד מקצועי. תהליך המדידה עצמו הוא פשוט ביותר, עליך להכניס את הגששים לשקע ולהפוך את המתג ל 750 וולט. חריגה של 10% מהנורמה במדידה נחשבת לנורמלית, לכן אל תצפו לראות 220 וואט בדיוק.
הערה! אל תשכח מאמצעי בטיחות, לכן לפני שתחבר את ההתקן לשקע, בדוק את תקינות בידוד הגששים.
חשוב לא לבלבל את מצב ההפעלה, אם תשים אותו בהתנגדות, אז פשוט תהרוס את המכשיר.

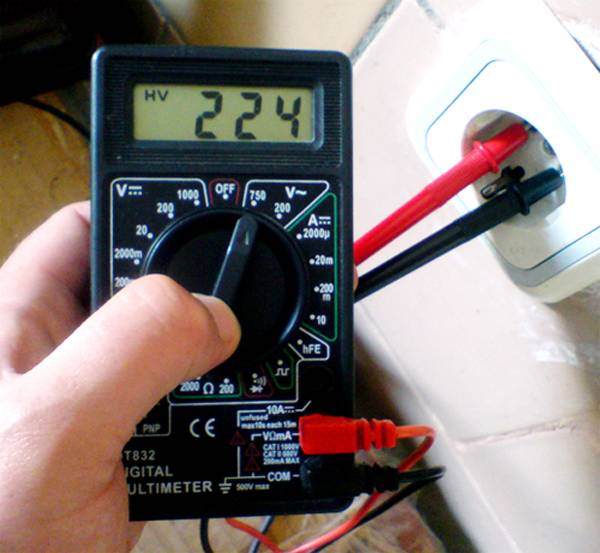

דוגמה לאבחון שקעים
טרנזיסטור אפקט שדה מצלצל
בעזרת מודד דיגיטלי תוכלו לבצע קריאות ממכשירים אחרים. שקול כיצד לבדוק טרנזיסטור אפקט שדה באמצעות מולטימטר.
כאשר אתה צריך לבדוק מכשיר כזה, בצע את הפעולות הבאות:
- הנח חללית שחורה על מסוף הניקוז של הטרנזיסטור ואדום על המקור.
- המולטימטר מראה ירידה ישירה במתח על פני הדיודה הפנימית (450mV), ובכיוון השני, התנגדות אינסופית.
- כעת אנו מעבירים את החללית האדומה לתריס, ואז למקומה המקורי. במקרה זה, הקריאות צריכות להשתנות (הופכות ל -280 mV), מה שיראה שהטרנזיסטור נפתח במגע.
- בצע את אותו הדבר עם החללית השחורה, שאמורה להיסגר, והמתח יירד.

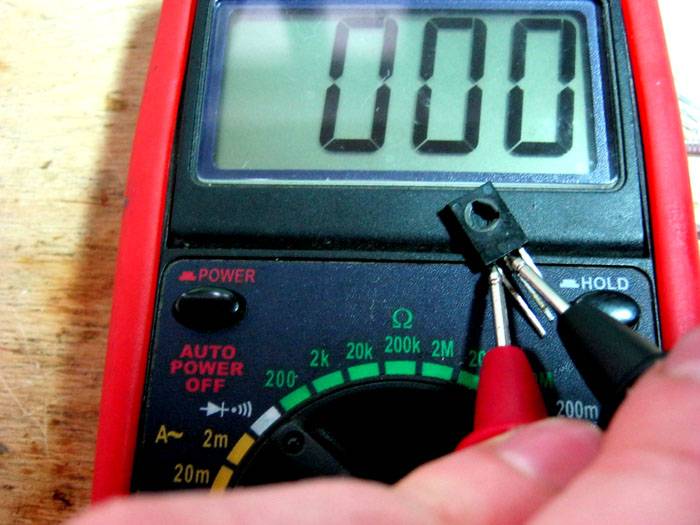

בודק את הטרנזיסטור
אם לא היו בעיות בבדיקה זו, הטרנזיסטור שלך פועל. שיטה זו עונה גם על השאלה כיצד ניתן לצלצל טרנזיסטור במולטימטר.
עֵצָה
מולטימטר הוא כלי הכרחי לעבודה עם מכשירים חשמליים, שיעזור לבדוק את תקינות פעולתם.
אפשרות דיגיטלית
לביצוע מדידות נכונות, חבר את המכשיר על פי הדיאגרמות, עקוב בזהירות אחר מצב הבדיקה שנבחר באמצעות מודד דיגיטלי.אנו מציעים לכם גם לצפות בסרטון עם דוגמאות לשימוש במולטימטר דיגיטלי.
וידאו: כיצד למדוד את המתח בשקע 220 וולט עם מולטימטר
