בדוק שסתום לאוורור: כללי בחירה, ייצור והתקנת המבנה במו ידיך

כדי למנוע מהאוויר לנוע בכיוון הלא נכון, משתמשים במכשיר מיוחד. שסתום בקרת אוורור מותקן במערכות מאולצות וטבעיות. תוכלו לקנות אותו בחנות, או ליצור אותו בעצמכם. במידת הצורך ההתקנה אינה קשה לביצוע ללא סיוע. מאמר זה יעזור לפתור את המשימות שצוינו במהירות, נכון ובזול.

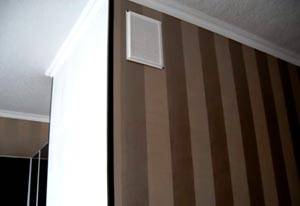

אפילו מחסום קל כזה מספיק בכדי למנוע כניסת אוויר לחדר מתעלת האוורור.

מהו שסתום בקרת אוורור: בעיות וכיצד לתקן אותן

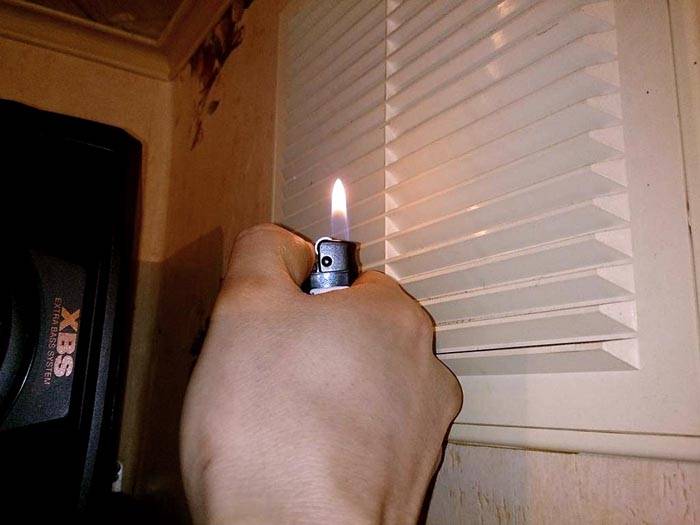

המצב של הטיוטה בפועל נבדק באמצעות להבה פתוחה. במקרה זה הוא נעדר

סימנים לתקלה במערכת הם ריחות זרים המגיעים מחדרים אחרים (דירות בבניין רב קומות). חדירת האוויר הקר בחורף מפריעה לנוחות ומגדילה את עלויות החימום. יחד עם זרימת ההחזרה, זיהומים שונים מ מערכות אוורור... חלקם עלולים להזיק לבריאות.

ברור שעדיף לבטל חסרונות כאלה. אבל ראשית עליך להבין את הסיבות להופעתם.חלקם ניתנים לביטול כדי לשפר את מצב האוורור התפקודי.

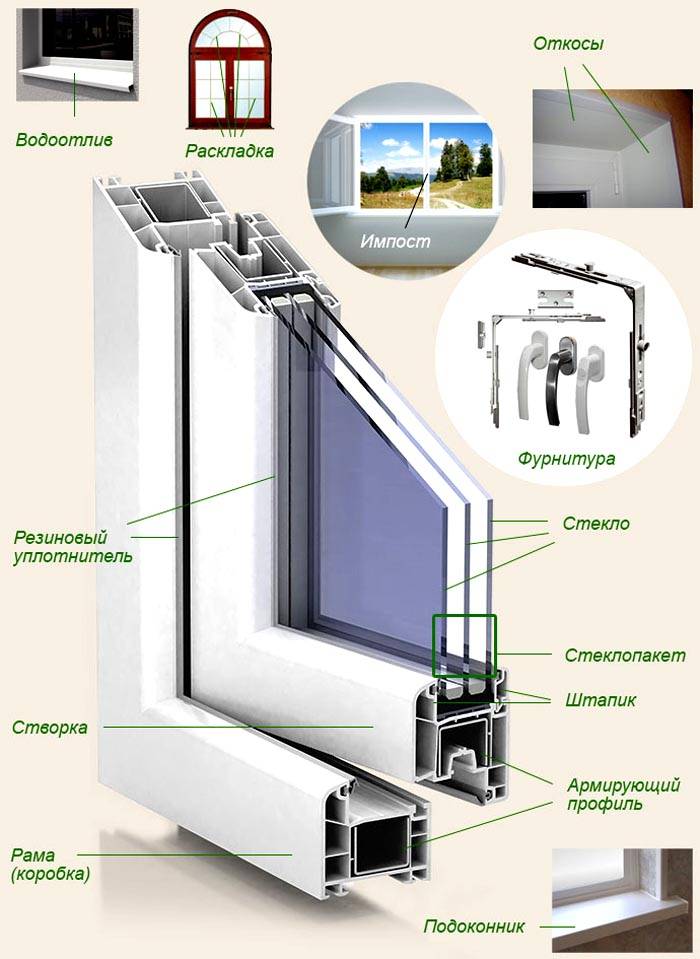

בניית חלונות מודרנית

לפעמים נוצרות בעיות לאחר החלפת מסגרות ישנות והתקנת חלונות עם זיגוג כפול. גושי חלונות חדשים מבטיחים אטימות מושלמת, וחוסמים לחלוטין את הגישה של אוויר צח לחדר.

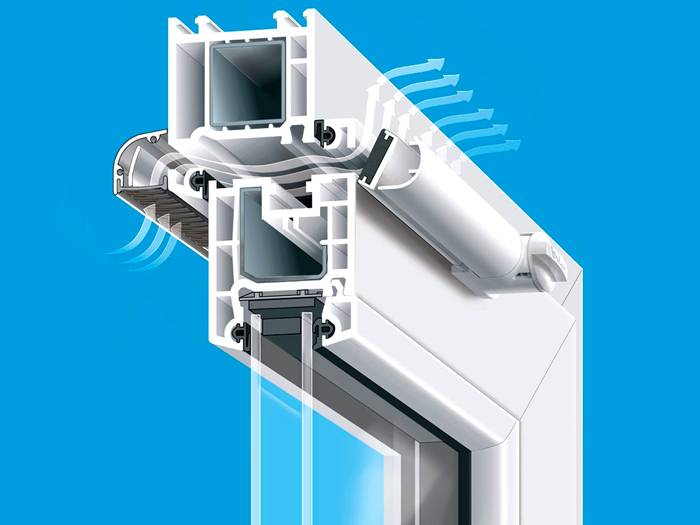

כדי למנוע חסרונות, העיצוב מצויד בשסתום אספקה ​​מובנה.

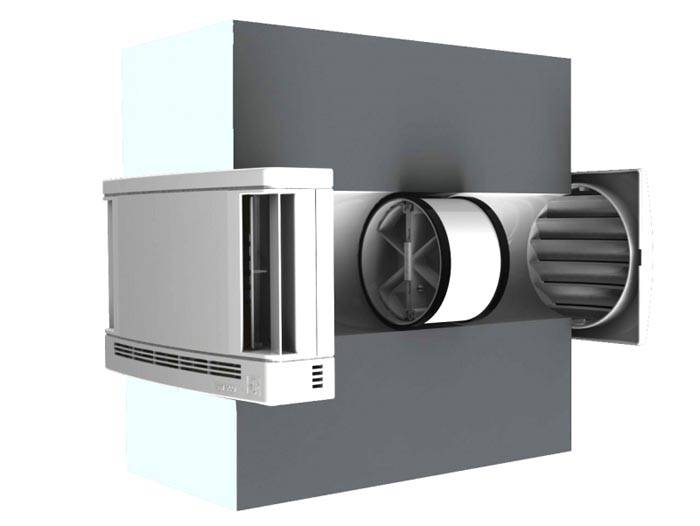

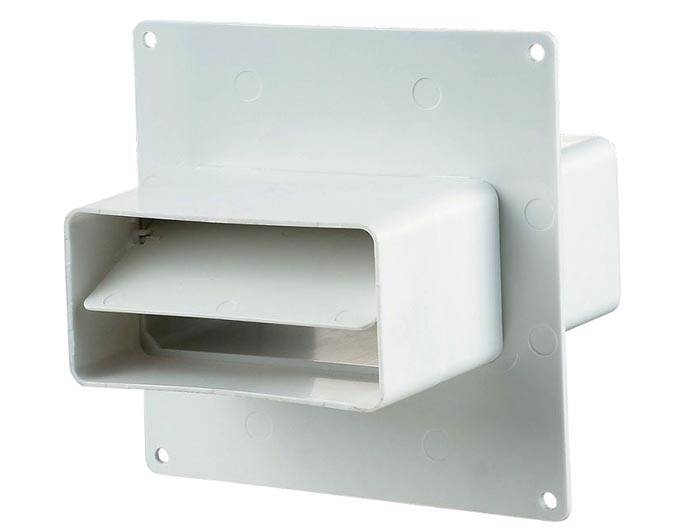

ערכה מיוחדת להתקנת קיר

ככלל, מותקנים במוצרים אלה פילטרים העלולים להיסתם עם הזמן. בדיקה וניקיון שוטפים יסייעו בהחזרת פונקציונליות אבודה במלואה.

שינוי בכיוון זרימת האוויר יכול להתרחש כאשר מספר נקודות דגימה מחוברות לצינור אחד. ביטויים דומים אינם נכללים ברוחות עזות, במזג אוויר קפוא. קשה במיוחד ואף בלתי אפשרי להשפיע על פעולות השכנים בבניין דירות. ניתן להגיש טענות אליהם רק אם צינור האוויר חסום לחלוטין. אם ריחות מגיעים ממטבח של מישהו אחר, שם הוא עובד מכסה מנוע חזק, הבעיה תצטרך להיפתר באופן עצמאי.

מאמר קשור:

המכשיר ועקרונות הפעולה של שסתום הסימון לאוורור

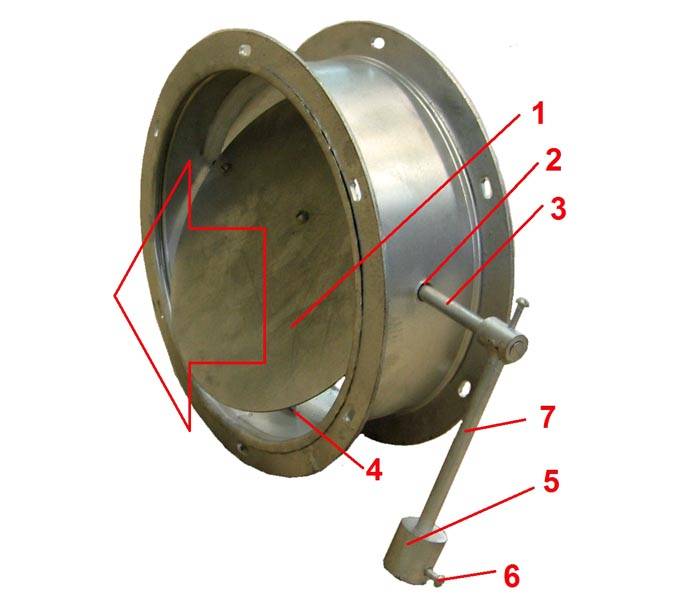

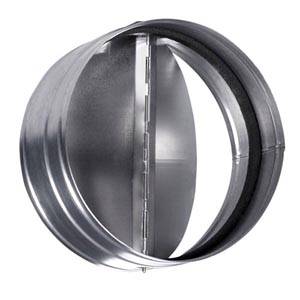

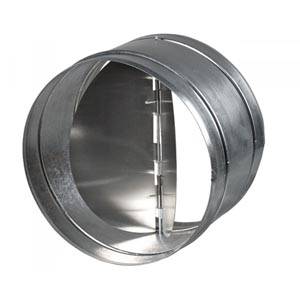

מוצר סטנדרטי להתקנה בצינורות עגולים

שסתום אוויר אוורור תעשייתי זה מתפקד באופן הבא:

באמצעות הדוגמה של שסתום בקרת אוורור זה, ניתן לציין חסרונות בודדים על מנת לנסח בצורה מדויקת יותר את הדרישות לפרמטרים של ציוד באיכות גבוהה:

מוצר זה עשוי פלדת גיליון, המגדילה את חוזקה (אין צורך במקרה זה), מעלה את המשקל. צבע קונבנציונאלי אינו עונה על הדרישות המודרניות להגנה טובה מפני קורוזיה. יש לקחת בחשבון את העובדות המפורטות בעת יצירת עיצוב במו ידיך, במהלך בחירת דגם מתאים ברשת הקמעונאית.

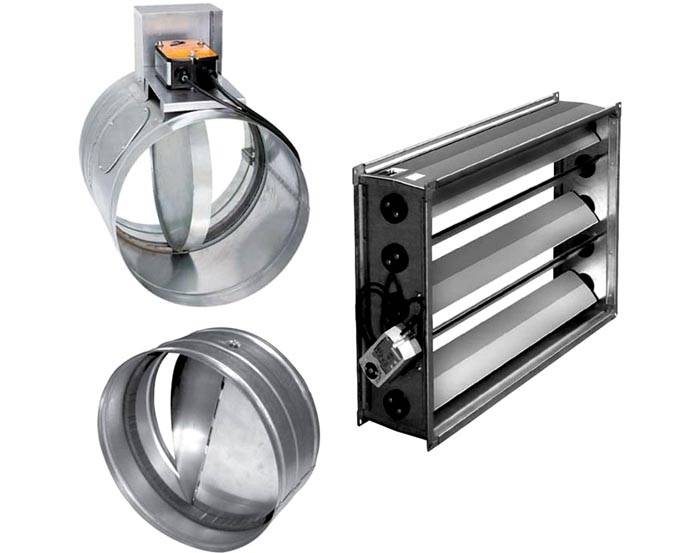

סוגים שונים של שסתומי בקרה

התקנים עם כוננים מכניים וחשמליים

גוף חימום מותקן בשסתום זה לאורך המעגל. זה מבטיח את שמירת הביצועים בתנאים של לחות גבוהה, טמפרטורה נמוכה

במאמר זה היקף המחקר מוגבל למודלים ביתיים. אין צורך לחבר מוצרים אלה לספקי חשמל. התקנתם לא תגרום לקשיים עבור משתמש רגיל.

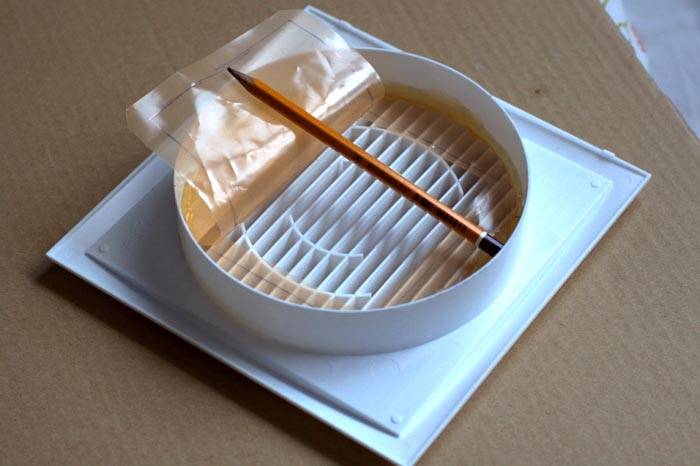

בניית ממברנה: פשוטה וזולה

מכשיר ביתי החוסם את תנועת האוויר לכיוון אחד

לא קשה להבין את עקרון הפעולה של שסתום הסרעפת הסרעפת על ידי עיון בתמונה זו.פתח העבודה נסגר עם סרט פלסטיק גמיש שנדבק היטב לבסיס בכיוון הזרימה המתאים. בחר חומר גמיש אך חזק מספיק. לאחר שבחרתם את הנוקשות הנכונה, ניתן לקבוע את רמת הרגישות הנדרשת. ניתן להתאים כיסוי שכזה למערכת קיימת (מאוורר, גריל). אין חלקים מכניים ומנגנונים מורכבים, כלומר אמינות ועמידות.

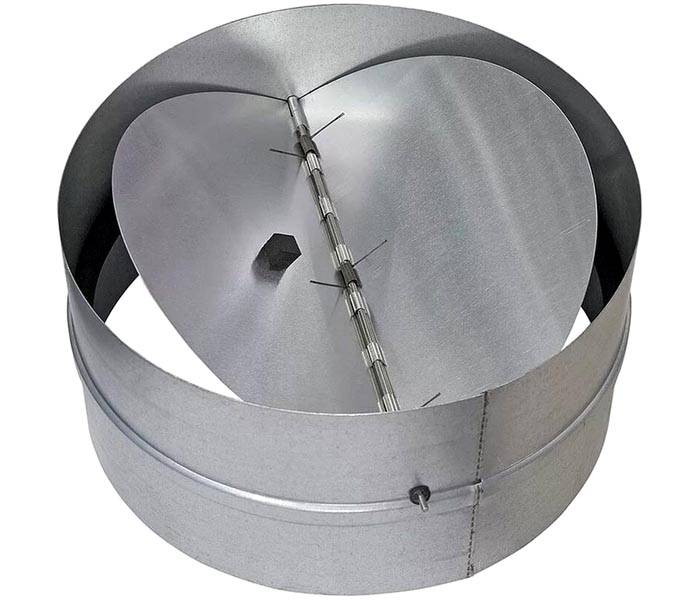

"פרפר" זה לא עף, אלא ממלא את תפקידיו ללא רבב בכל עמדה שהיא

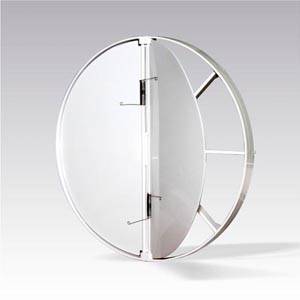

תמונה של שסתום הבקרה הפרפר הסדרתי

בגרסה זו, הפונקציות העיקריות מבוצעות על ידי עלי הכותרת הקבועים על הציר המרכזי. הם מוחזקים על ידי מעיינות, ולכן נדרש כוח משמעותי לפתיחת הערוץ. מוצרים כאלה מותקנים במערכות אוורור מאולצות. דגמים מסוימים מצוידים במכשירים מיוחדים להתאמת הקפיצים (הגדלת / הקטנת כוח הפעולה).

שינוי זה עשוי מפלדה מגולוונת. הוא עמיד בפני תהליכי קורוזיה ומשקלו מעט. בולם רך קבוע על פני צלחת אחת, המונע זעזועים ורעשים חזקים.

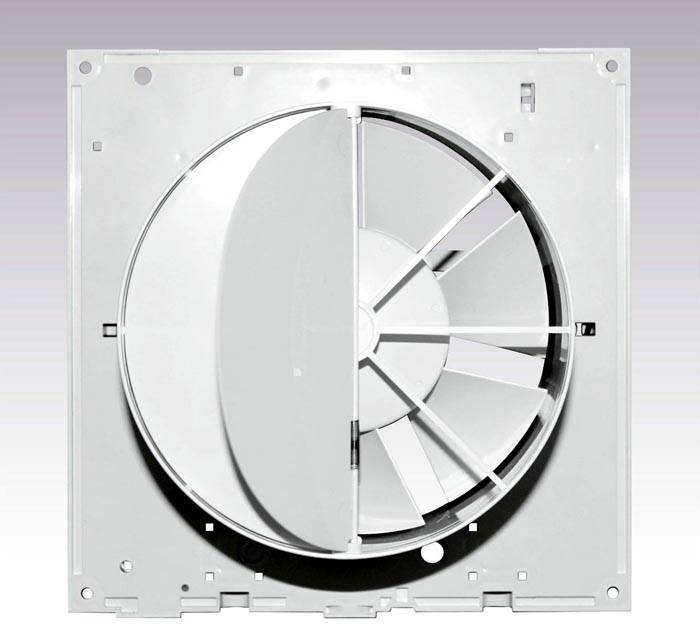

אנלוגי מגזר עשוי פלסטיק, מותקן מאחורי המדחף של המאוורר החשמלי

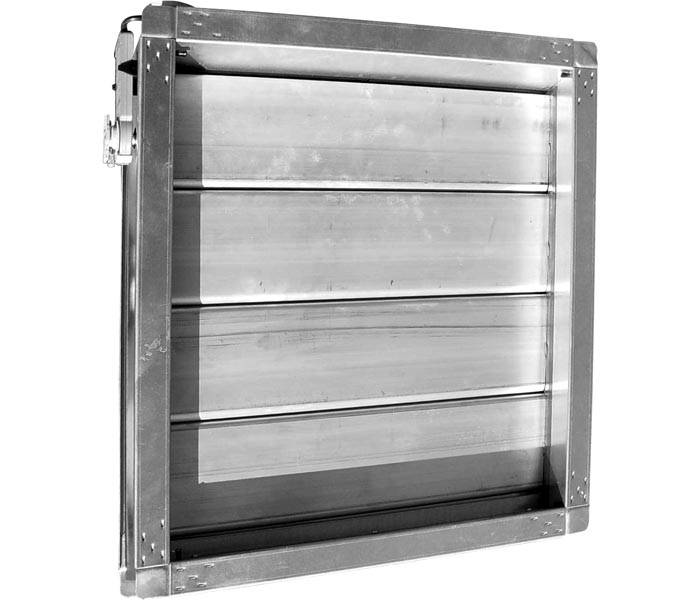

תכונות של שסתומי עלי כותרת

כאן הבולם יורד ללא קפיצים מיוחדים ומשקלים חיצוניים.

העיצוב הפשוט של שסתום הסימון של עלי כותרת לאוורור הוא אחד היתרונות העיקריים של קטגוריית מוצרים זו. האבנט מושך מטה על ידי כוח הכבידה. משקלו הנמוך יחסית אינו יוצר עמידות רבה לזרימת האוויר, ולכן התקנה במערכות אוורור טבעיות מותרת.

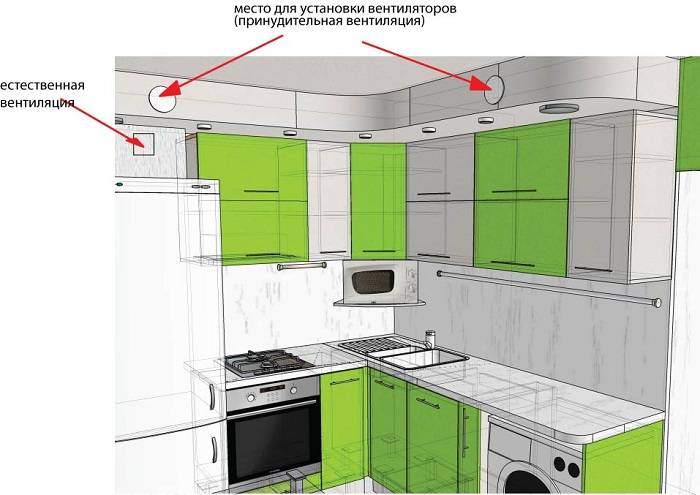

בדוק את יישום השסתום במטבח

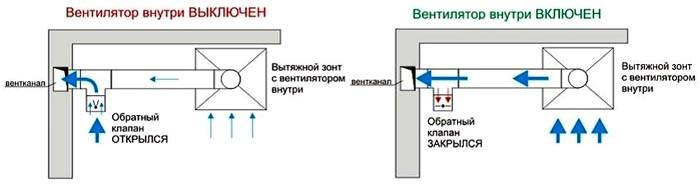

העיקרון של המכשיר

עם ההתקנה הזו ברדסים למטבח עם שסתום שאינו חוזר, האוורור פועל ברציפות. אם תפעיל את מהירות המאוורר הרצויה, מהירות הסרת הפסולת תוגדל. כמובן, אסור לשכוח מיצירת אספקה ​​מספקת של אוויר צח.

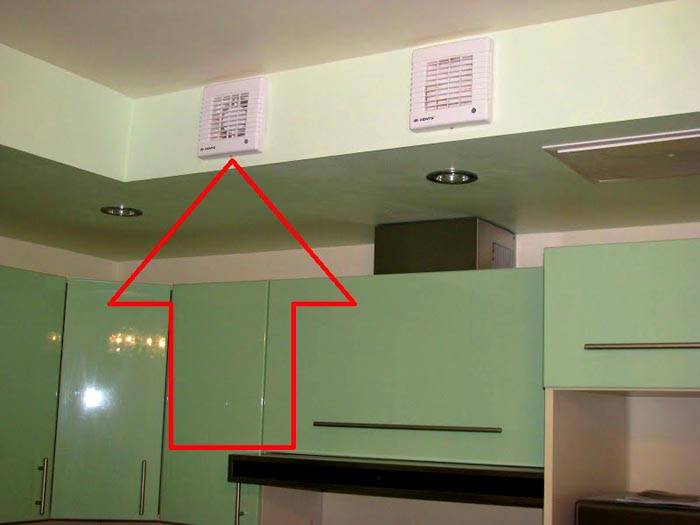

ניתן להוסיף אוורור עם שסתום שאינו חוזר במטבח עם מכסה פליטה שפועל על נפח החדר הכולל.

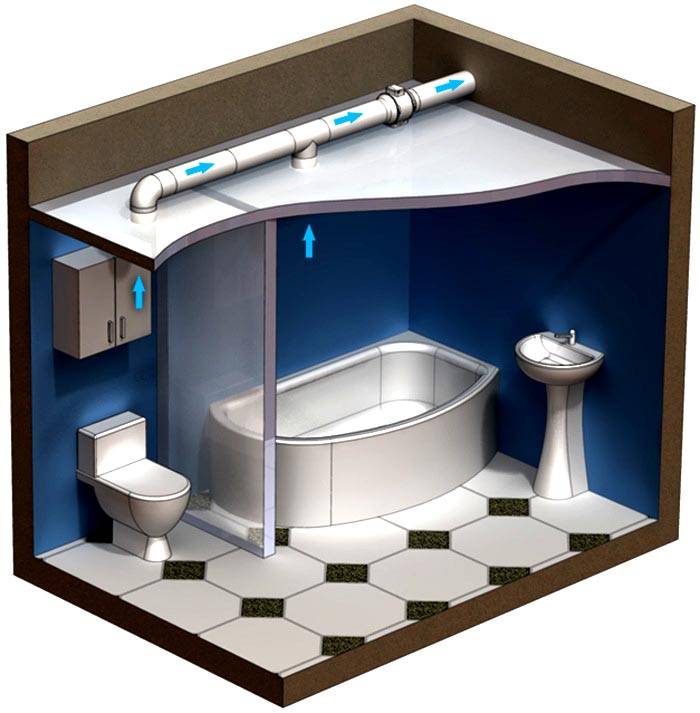

שימוש נכון בשסתום בצנרת

להתקנה בחדרים אלה משתמשים במבנים עמידים בפני לחות גבוהה. אסור לנו לשכוח כי משתמשים בחומרים חזקים להסרת סידן ותצורות עיקשות אחרות. החומצות ותרכובות כימיות אגרסיביות אחרות שהם מכילים משוחררות לאוויר. הם יכולים לפגוע בשכבות דקורטיביות ומגנות, חלקי מתכת, מפרקים מרותכים.

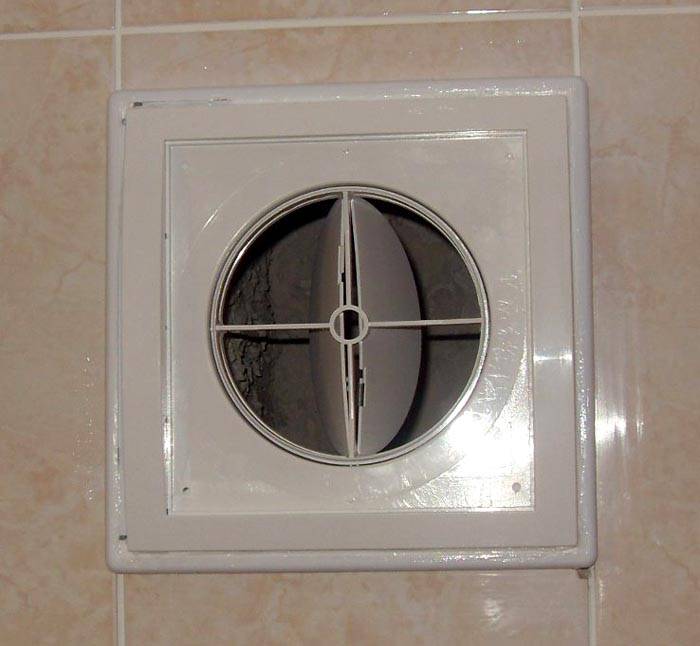

המאפיינים של שסתום הסימון הפלסטי לאוורור בחדר האמבטיה תואמים לתנאי השימוש העתידי

מכשירי אוורור המצוידים בשסתום שאינו חוזר

חלק זה במאמר דן במוצרים משולבים שונים. הם מבצעים את תפקידיהם בשילוב עם שסתום המונע תנועת גב אוויר. בחלק מהמקרים הם מצוידים בדגמים סדרתיים לשיפור מאפייני הצרכן המקוריים.

עיצוב מאוורר פליטה עם שסתום הסימון

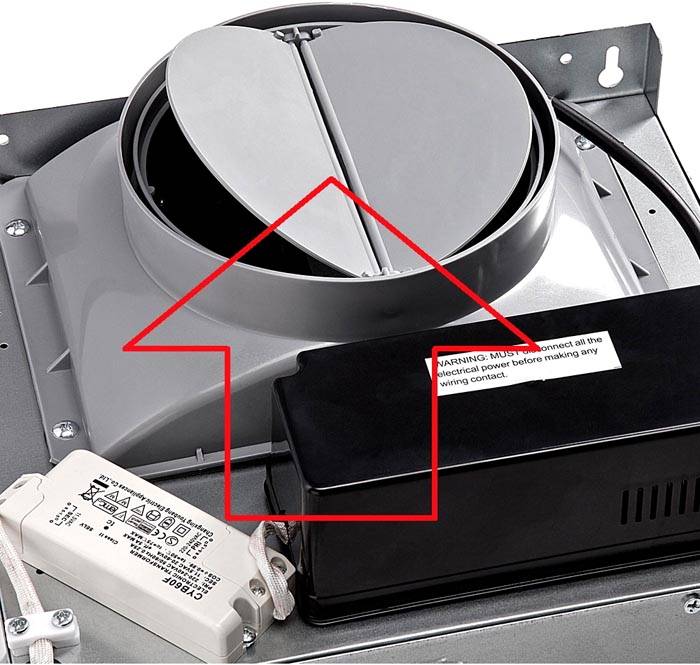

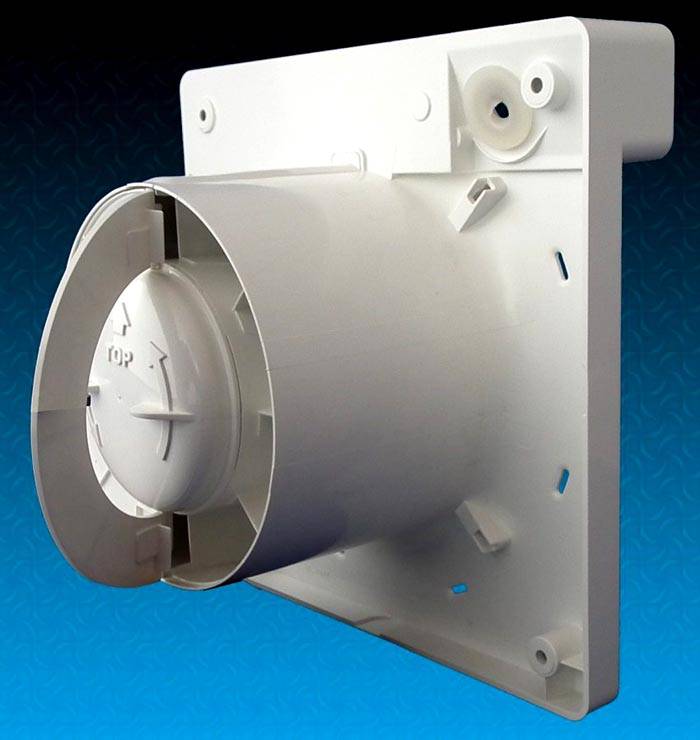

עיצוב מאוורר סטנדרטי עם שסתום חוזר

IN העיצוב הזה עלי הכותרת נלחצים על ידי קפיצים מובנים.הפרמטרים של מנגנוני החזרה אלה מחושבים בשלב התכנון. הם תואמים לביצועי הציוד (כוח זרימת האוויר). אם יש צורך להחליף חלק שבור, נבחר קפיץ חדש בעל מאפיינים דומים. עיצוב זה עם מספר רב של אלמנטים מפלסטיק מתאים היטב לחדרי אמבטיה. עם זאת, כדאי לבדוק את המלצות היצרן, את סוג ההגנה של המכשיר החשמלי, תוך התחשבות בלחות הגבוהה בחדר.

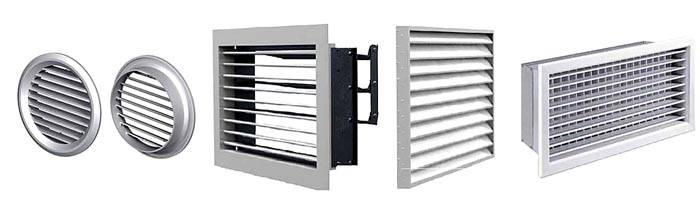

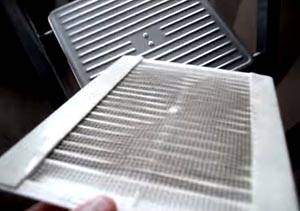

גריל אוורור עם שסתום שאינו חוזר: עלות משתלמת - תוצאה מעולה

הצד האחורי של המוצר מצויד בתריסים

סורג אוורור זה עם שסתום שאינו חוזר מכיל כמה אלמנטים עלים. נעשה שימוש בפתרון זה כאשר חופפים ערוצים גדולים. חלקים בודדים גדולים מדי כבדים, מה שלא מאפשר להפחית את הרגישות לרמה העונה על הדרישות לציור טבעי. אבל בעת בחירת מודל כזה, יש צורך להבהיר את אטימות המפרקים במצב סגור של דשים רבים.

גריל האוורור עם השסתום נבחר תוך התחשבות בגודל הערוץ ובצורתו

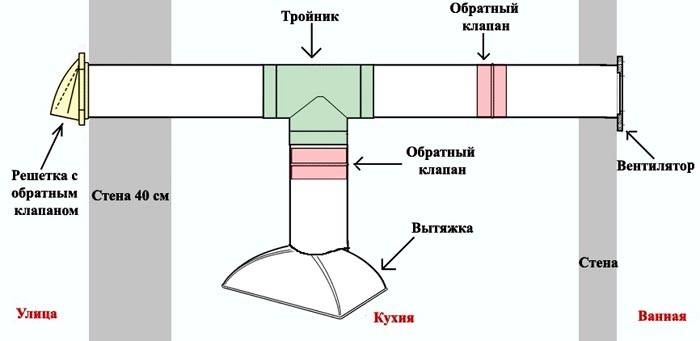

עקרון הפעולה של הטי עם שסתום הסימון

אז אתה יכול ליצור פרויקט בעת חיבור של כמה נקודות צריכת אוויר מחדר אחד או כמה חדרים.

השימוש בטריקו למכסה המנוע עם שסתום הסימון מונע את זרימת האוויר מהתעלה למטבח. מכשיר אחר מבצע פונקציות דומות. ניתן להתקין אותו שונה מהתמונה, אך בשילוב עם מאוורר.

בעת התקנת מערכות מורכבות, נעשה שימוש במספר טיז לאוורור עם שסתומי בקרה

יתרונות שסתום הסימון על הפליטה

מכשירים כאלה כלולים כציוד סטנדרטי בציוד מטבח מודרני.

התקנת שסתום בקרת פליטה מונעת מזהמים שונים לחדור למנוע מצינור האוורור. זה מאריך את חיי השירות של הציוד.

מכסה המנוע עם שסתום הסילוק מבטל את חדירת הריחות הלא נעימים מחדרים אחרים, דירות כאשר המערכת מחוברת לתעלת אוורור משותפת

אם אין התקן כזה בערכה מהיצרן, אתה יכול להתקין את השסתום נגד החזרת מכסה המנוע בעצמך. מה זה לא קשה להבין מחומרי המאמר. להלן הוראות ליצירה עצמית של מוצרים פונקציונליים ותכונות פעולות ההתקנה.

תהליך שסתום הסימון DIY

תמונה	אלגוריתם צעד אחר צעד של פעולות עם הערות
	מחבר הפרויקט עומד להתקין שסתום סיכה ביתי בערוץ רחב של 125 מ"מ מתחת לסורג פלסטיק רגיל. התקנה של מאוורר מאולץ אינה מתוכננת. הוחלט להשתמש בחומרים העומדים לרשותכם כדי לחסוך כסף. הצורך במודרניזציה התעורר בשל זרימת הריחות הלא נעימים מהמקומות הסמוכים הממוקמים בקומות אחרות בבית.

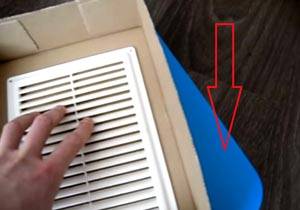

	ניתן להסיר את הכיסוי הזה בקלות. הוא מחובר לרצועות סרט דבק (עם שני דפנות דבק). עם הזמן הם חדלו למלא את תפקידם, ולכן אמצעים אמינים יותר ישמשו להתחייבות חדשה.
	לאחר הסרת הסרט והלכלוך, מתקבל בסיס טוב ליצירת המבנה הדרוש.

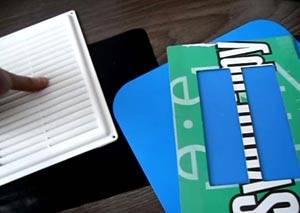

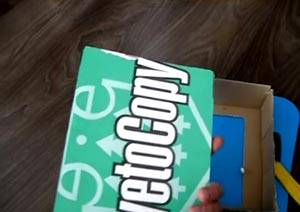

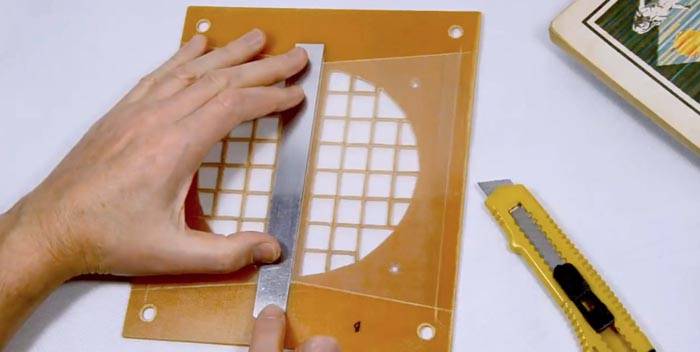

	עבור מסגרת השסתום, קרטון, דיקט דק, יריעת פלסטיק מתאימים.במקרה זה משתמשים באריזת נייר כתיבה ריקה. למכסה הגלי יש את הכוח הנדרש. יתרון נוסף הוא ששיכוך רעשים אינו שימושי כאן. אך ניתן להשתמש בו בעת יצירת עיצוב עם מאוורר.

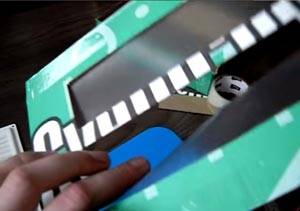

	כדי לא לפגוע בחומר העבודה, השתמש בכרית רכה.

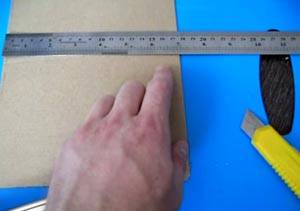

	קווי המתאר של הסריג מתוארים בעפרון, מלבן נחתך מהמכסה לאורך הקווים המסומנים.

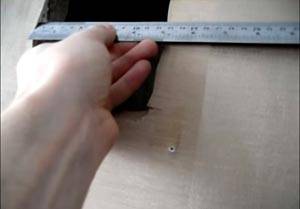

	לאחר מכן, מדדו את רוחב וגובה פתח האוורור. התברר 125 x 170 מ"מ.

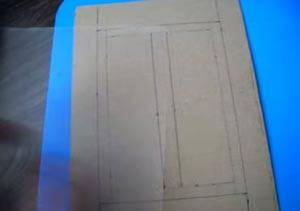

	בעזרת סרגל ועיפרון ציירו את החלק במרכז המלבן. מרחקים מקצוות מנוגדים להיקפו צריכים להיות זהים.
	בחלק המרכזי מוצב בצד רוחב רוחב אנכי ברוחב 10-15 מ"מ. זה יהיה שימושי לחיבור השסתום, שניתן להכין מחתיכת ניילון עבה מתאימה. השתמשתי בחלק העליון של תיקיית נייר מכתבים רגילה (קלסר).

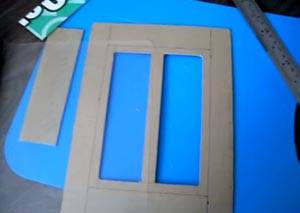

	החלקים המרכזיים נחתכים תחילה.

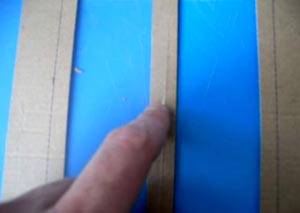

	לאחר מכן נוצרים דשי השסתום. הם צריכים להתכנס כאשר הם סגורים באמצע הסרגל המרכזי. אם משתמשים בפלסטיק פחות נוקשה, מוט תומך נוסף מותקן אופקית בכל חור.
	השסתומים מחוברים לחלקים הצדדיים של המסגרת באמצעות סרט דבק. בדוק את חוזק המחברים ואת תפקוד המנגנון.

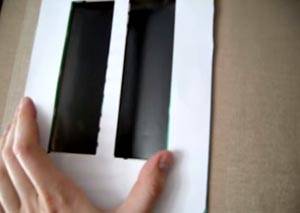

	המשטח הצבעוני של הקופסה יהיה גלוי דרך החריצים.

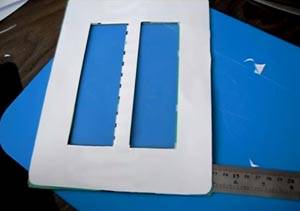

	כדי למנוע את החיסרון הזה, מדביקים את החומר עם נייר לבן.
	בעזרת ניסוי מעשי תוכלו לבדוק את הפונקציונליות של שסתום הסימון לאוורור במו ידיכם. יש לוודא שעלי הכותרת נעים ללא הפרעה, וחוסמים באופן מהימן את הגישה האווירית כשהם סגורים.

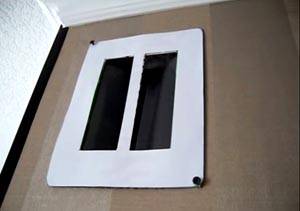

	כדי להגדיל את משך הבדיקה, השסתום מותקן על ברגים הקשה עצמית, מבלי לדפוק אותם לחלוטין. מיקומי החור מסומנים בהתאם לפרמטרי הסריג. אם הכל בסדר, הוא מותקן מעל, מחובר עם ברגים לקיר יחד עם השסתום.

קניית מוצר מוגמר ללא טעויות: סקירת שוק

יהיה קל יותר לקנות שסתום לאוורור לאחר קריאת הנתונים מהטבלה הזו:

שם מוצר ותצלום	קוטר, מ"מ	מחיר, לשפשף.	הערות
RSK	125	240-280	פלדה מגולוונת, בניית פרפרים, טווח טמפרטורות פעולה מ -40 ° C עד + 60 ° C.
שסתום הסימון RSK
תקופה 100 תקין	100	260-310	בולם זה מיועד לחידוש מאווררי ERA. הוא מותקן על 8 נקודות חיבור, המספקות התאמה מאובטחת ללא שימוש בכלים נוספים.
שסתום בקרת שם דגם ERA 100 בסדר
Systemair VKK 100	100	5200-5950	שסתום בקרת סוג ערוץ. המרכב עשוי פלדה מגולוונת, הבולמים ניילוניים.
Systemair VKK 100
איירונה RSK-125	125	170-240	מאפיין מיוחד של שסתום זה הוא טבעת O גומי.
איירונה RSK-125

התקנה נכונה של שסתום הכניסה לאוורור

במערכת פשוטה עם נקודת איסוף אחת וגישה ישירה לרחוב, מספיק מכשיר אחד מסוג זה.

חיבור ערוצים מרובים הופך את הפרויקט למורכב יותר

מומחים ממליצים להתקין שסתום סילוק נפרד לאוורור בשקע צינור האוויר. כיצד להתקין אותו ורכיבים אחרים יתברר לאחר לימוד הפרויקט בכללותו. יהיה עליכם לקחת בחשבון את המאפיינים האדריכליים של הבניין, ניואנסים חשובים אחרים. למשל, היצרן אוהד יכול לצייד את הציוד שלו במכשיר כזה בתצורה הבסיסית, כך שאין צורך בכספים נוספים.

מסקנות והמלצות נוספות

בעת פתרון משימות אופייניות, אתה יכול לרכוש שסתום בקרה לאוורור בחנות.אך העיצובים הפשוטים ביותר מסוג זה אינם מסובכים מדי לייצור עצמי. האפשרות האחרונה מקלה על ביצוע התאמות אישיות בפרויקט.

הטיפים הבאים יועילו גם בפועל:

יישום ההמלצות הנ"ל במתחם יסייע ביישום פרויקט בכל רמת מורכבות ללא עלויות ושגיאות מיותרות.

וִידֵאוֹ:מכסה המנוע ושסתום החזרה, עקרון הפעלה והתקנה
