Come organizzare la videosorveglianza via Internet: consigli pratici

CCTV ha ricoperto a lungo e saldamente posizioni di leadership nei sistemi di sicurezza. Tuttavia, se fino a poco tempo fa l'utilizzo dei dati video era appannaggio del servizio di sicurezza, ora, con la presenza di Internet, è possibile ottenere l'accesso alle informazioni da qualsiasi parte del mondo. In questo articolo ti diremo come organizzare la videosorveglianza su Internet, cosa darà all'utente. Forniremo anche una breve panoramica dei più diffusi programmi di videosorveglianza per smartphone e servizi cloud.

L'accesso remoto alla videosorveglianza presso la struttura aumenta la sicurezza e aiuta a rafforzare il controllo sul personale
FOTO: webglazok.com

Ambiti di utilizzo e possibilità di videosorveglianza via Internet

Inizialmente, sono stati utilizzati sistemi di videosorveglianza per controllare l'ingresso non autorizzato in una struttura protetta. Cioè, infatti, sono stati attivati ​​dopo che i dipendenti hanno lasciato il lavoro. Al momento, vengono utilizzate sempre più videocamere per controllare il flusso di lavoro e la qualità dello svolgimento delle mansioni dei dipendenti, dell'orario di lavoro o degli standard di sicurezza.

Spesso sistemi di videosorveglianza sono richiesti nei luoghi di circolazione dei fondi e dei valori materiali: banche, sportelli automatici, terminali, punti di servizio contanti, ecc. Lì svolgono la funzione di fissare il momento del trasferimento di denaro e documenti, aiutando nell'analisi degli incidenti.

Una telecamera correttamente installata alla cassa può rimuovere la maggior parte delle domande relative al ricalcolo dei fondi.
FOTO: skdi.com.ua

I titolari di piccole e medie imprese si rivolgono ai servizi di videosorveglianza a distanza. Ad esempio, negli esercizi di ristorazione, tramite videocamere e software appropriati, è possibile monitorare sia il numero di visitatori che la tecnologia di cottura.

Le telecamere combinate con la visualizzazione remota sono molto utili per monitorare i seguenti oggetti:

Il sistema di videosorveglianza del cottage estivo deve avere una connessione Internet, altrimenti la sua efficacia è minima
FOTO: bigland.ru

Il principale vantaggio della videosorveglianza via Internet è la possibilità di visualizzare l'immagine sia online che in registrazione ovunque (dove c'è l'accesso alla rete), in qualsiasi momento della giornata utilizzando una vasta gamma di dispositivi: tablet, laptop, PC, smartphone.

È necessario notare funzionalità aggiuntive:

Articolo correlato:

Connessione diretta: una telecamera IP

Questo metodo per ottenere l'accesso remoto è uno dei più semplici, ma molto costoso. Inoltre, è limitato all'utilizzo di una telecamera. Qualsiasi videocamera IP è un'apparecchiatura di rete autosufficiente in grado di trasmettere un flusso di dati codificato - Broadcast. Questo richiede:

È meglio acquistare una videocamera IP presso i punti vendita ufficiali in versione completa
FOTO: foscam-ukraine.com

Attrezzature. Tutto ciò di cui hai bisogno è una telecamera IP collegata tramite un cavo dedicato. Può essere FTP (doppino intrecciato) o cavo coassiale, ad esempio Pci Rg-6 75 Ohm. Nel primo caso, il cavo viene crimpato con un connettore 8P8C, comunemente indicato come RJ45, e collegato alla telecamera nell'apposito connettore. Nel secondo caso, una spina BNC viene utilizzata per crimpare il filo. Quindi il cavo coassiale è collegato alla telecamera IP tramite un adattatore da BNC a RJ45.

Interfaccia esterna per telecamera IP Ingresso RJ 45
FOTO: magazun.com

Caratteristiche di personalizzazione:

1. La telecamera IP è collegata a un PC utilizzando un normale cavo di connessione con connettori RJ
2. Qualsiasi browser (Chrome, Mozilla, Opera) viene avviato sul PC e nella barra degli indirizzi viene digitato l'indirizzo IP della telecamera assegnato in fabbrica. L'indirizzo può essere stampato direttamente sulla targhetta della telecamera stessa, indicato sulla confezione o sul passaporto del dispositivo.
3. Di norma, i dispositivi richiedono un login e una password per accedere all'interfaccia web. Questi dati possono essere prelevati dalla stessa posizione dell'indirizzo IP.
4. Dopo essere entrati nell'interfaccia web della videocamera, è necessario andare nella sottosezione "impostazioni di rete" "indirizzo IP" e nel campo corrispondente inserire manualmente l'indirizzo IP fornito dal provider.
5. Viene registrata una porta aperta per una connessione in entrata, molto spesso 80.
6. Il login e la password specificati dal produttore vengono cambiati con i propri.
7. La telecamera IP viene scollegata dal computer e il cavo del provider è collegato ad essa.

Di norma, tutti i dati necessari per accedere all'interfaccia web del dispositivo sono indicati sull'adesivo della videocamera.
FOTO: img.mysku-st.ru

Ora nella barra degli indirizzi del browser di qualsiasi dispositivo connesso a Internet, puoi digitare l'indirizzo IP e la porta. Dopodiché, si aprirà l'interfaccia web, dove è necessario specificare il proprio nome utente e password e ottenere l'accesso ai dati video online.La registrazione video, l'archiviazione e altre funzioni dipendono esclusivamente dal modello della videocamera stessa.

Collegamento di più telecamere IP tramite un router

Va notato che questo metodo è adatto sia per la connessione via cavo che per il wireless Connessioni Wi-Fi tra il router e le telecamere IP. Per fare ciò, devi anche acquistare un indirizzo IP "bianco" dal tuo provider. L'essenza del metodo è che il router crea una sottorete locale in cui sono registrate tutte le telecamere IP.

Router di rete. Router Wi-Fi modello MikroTik RB4011iGS con supporto per Wi-Fi e PoE (trasmissione di potenza tramite cavo FTP)
FOTO: os-com.ru

Attrezzature. Router via cavo o router wi-fi, videocamere IP, il numero appropriato di cavi FTP e connettori RJ45.

Quasi tutti i router wi-fi sono adatti alla videosorveglianza, ma è consigliabile acquistare set già pronti di apparecchiature compatibili
FOTO: i.ytimg.com

Caratteristiche di personalizzazione:

1. Accedere all'interfaccia web del router, per analogia con una telecamera IP, tramite l'indirizzo IP di fabbrica. Al dispositivo viene assegnato un indirizzo IP "bianco".
2. A seconda del modello di router, vai alla sezione "Routing", "Port Forwarding" o un'altra sezione simile, dove puoi creare regole per l'inoltro di porte esterne.
3. Specifichiamo una porta esterna (8086, 8087, ecc.) O un intervallo di valori per le porte esterne e reindirizziamo alla porta 80 con il corrispondente indirizzo IP locale. Registriamo tante regole quante sono le telecamere IP.
4. Il principio di configurazione è il seguente: per la porta esterna 8086, l'indirizzo IP locale è 192.168.1.10:80 (dove 80 è la porta locale predefinita); per la porta esterna 8087 l'IP locale è 192.168.1.11:80 e così via. Si consiglia di annotare separatamente tutti gli indirizzi locali.
5. Tutte le telecamere IP sono collegate al PC una alla volta, per cui gli indirizzi IP locali sono registrati nelle impostazioni di rete.
6. Ora, quando si accede a un router, è necessario specificare il suo indirizzo IP "bianco" e la porta esterna a cui risponde la telecamera corrispondente. Il router stesso reindirizzerà l'indirizzamento secondo le regole prescritte.

Scheda delle impostazioni di rete della telecamera IP
FOTO: mobilebooster.ru

Come organizzare la videosorveglianza su Internet per telecamere analogiche

I metodi di accesso remoto di cui sopra sono destinati alle telecamere IP. Ma non sono applicabili ai sistemi di videosorveglianza che utilizzano dispositivi analogici. Ad esempio, AHD, HD-CVI o HD, TVI. Qui è necessario configurare ulteriormente il DVR.

In questo caso, la funzionalità del sistema di videosorveglianza viene notevolmente ampliata. Oltre a visualizzare i dati video in linea, diventa possibile mantenere un archivio e ottenere l'accesso remoto ad esso. È inoltre possibile utilizzare altre funzioni fornite dal DVR. Ad esempio: ricevere messaggi automatici dai sensori di sicurezza, trasmettere comandi a dispositivi di ritrasmissione, ecc., A seconda delle caratteristiche funzionali di un particolare modello di DVR.

Attrezzature. Videoregistratore con interfaccia RJ-45 esterna. Router per l'accesso a Internet: le regole per configurarlo utilizzando un indirizzo IP "bianco" sono specificate nella sezione precedente dell'articolo. Videocamere analogiche AHD collegate al DVR tramite collegamenti via cavo.

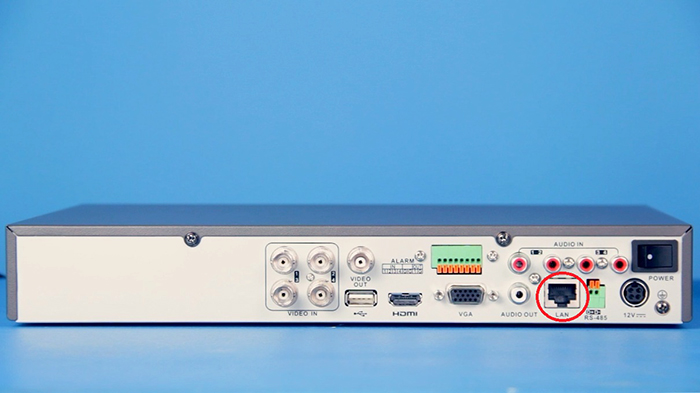

Pannello anteriore del videoregistratore analogico con uscita di rete (RJ-45)
FOTO: habrastorage.org

Caratteristiche di personalizzazione:

1. Andiamo all'interfaccia del DVR. Può essere fatto direttamente utilizzando il telecomando o il mouse o tramite la porta RJ-45 con una connessione al PC.
2. Per la maggior parte dei modelli, tutte le impostazioni necessarie si trovano nella scheda "Rete". Qui, al router deve essere assegnato un indirizzo locale statico, ad esempio 168.192.1.1, assicurandosi di registrare la subnet mask - 255.255.255.0.
3. Nella scheda "Prenotazione indirizzo", l'indirizzo MAC univoco del DVR viene assegnato all'indirizzo IP statico. Il router e l'NVR devono trovarsi sulla stessa sottorete. Ad esempio, se un dispositivo ha una maschera 255.255.255.0 e un altro 255.255.255.125 (225), semplicemente non si vedranno.
4. Sul router, nella scheda "Gestione remota", è necessario registrare una porta esterna, quando si accede alla quale sarà consentito il controllo remoto.
5. Nella scheda "Server virtuali", configurare l'inoltro all'indirizzo IP locale del DVR con la porta 80.

Accesso alle videocamere tramite reti mobili GSM (1-1.5)

Esistono diversi modi per accedere alla videocamera tramite la comunicazione mobile. Il più semplice è acquistare una telecamera IP con modem GSM integrato.

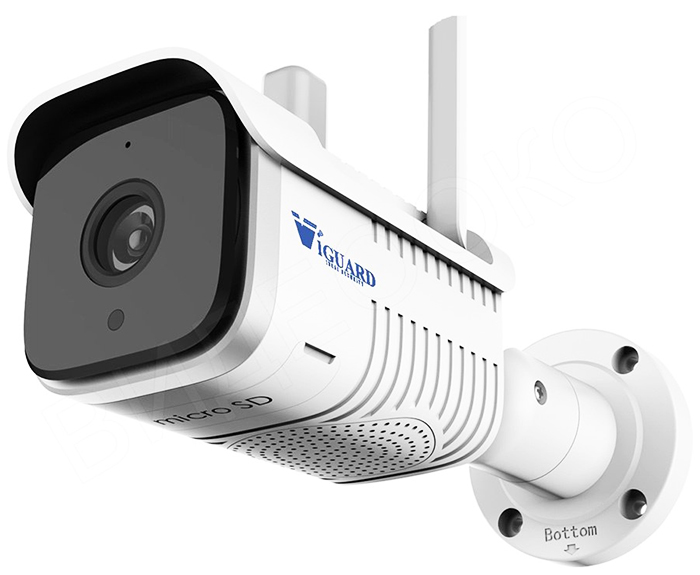

Telecamera GSM da esterno, modello Viguard 4G CAM con slot per scheda SIM integrato
FOTO: videooko.ru

Per ottenere l'accesso remoto a tale videocamera, è necessario un software speciale installato su uno smartphone. Dopo aver composto il numero della carta SIM o l'indirizzo IP, l'utente ha accesso all'interfaccia del dispositivo.

Per ottenere l'accesso permanente a un sistema di videosorveglianza composto da più telecamere, è necessaria la seguente attrezzatura:

1. Videoregistratore con possibilità di accedere alla rete locale.
2. Router con modem GSM integrato che supporta gli standard 3 / 4G.
3. Un PC con accesso a Internet che funge da server.
4. Software di tunneling come VPN - OpenVPN.

Struttura di accesso alle telecamere tramite modem GSM
FOTO: habr.com

Il processo di installazione si svolge nelle seguenti fasi:

1. Al DVR viene assegnato un indirizzo IP locale, porta 80 con una subnet mask del router.
2. Tutti i protocolli del server VPN sono attivati ​​sul router nella scheda Servizi -> VPN-> OpenVPN Client.
3. Un programma speciale OpenVPN viene installato sul PC e vengono generati certificati speciali: CA Cert - root per il server VPN, Public Client Cert - pubblico per il client.
4. Quindi vengono generate le seguenti chiavi: TA Auth Key - per l'autenticazione preliminare (automatica) quando si tenta di accedere al server VPN, Private Client Key - una chiave individuale per l'accesso client.
5. La parte client del server VPN viene installata su PC remoti o dispositivi mobili e certificati e chiavi vengono copiati in una directory speciale.
6. L'accesso avviene tramite l'indirizzo IP del PC su cui è installata la parte server del server VPN.

Ecco come appare la scheda del server vpn nel pannello di controllo del router
FOTO: habr.com

Applicazioni mobili per la videosorveglianza

In linea di principio, per visualizzare l'immagine dalla fotocamera su un dispositivo mobile (smartphone, tablet, netbook) è necessario solo un browser. Ma sono state sviluppate molte utilità e programmi completi che semplificano il lavoro con più fotocamere e hanno una serie di funzioni utili. Alcuni dei più popolari, secondo gli utenti, sono i seguenti.

TinyCam Monitor Pro. Trasmissione simultanea di video da più telecamere (fino a 16). L'interfaccia è presentata da diverse opzioni di multischermo. Il programma è compatibile con le videocamere delle principali marche. Le impostazioni utente vengono salvate in un file separato che può essere trasferito su altri dispositivi. Può registrare le informazioni in arrivo. C'è una funzione di zoom digitale.

Pagina di selezione della telecamera di tinyCam Monitor PRO for IP cam v5.3.3 Apk
FOTO: 9androidapps.com

Visualizzatore di telecamere IP. Lavoro simultaneo con più telecamere (fino a 8 in una schermata). Compatibile con oltre 700 modelli. Funzioni: combinazione di telecamere in gruppi, registrazione video, ridimensionamento delle immagini.

Interfaccia dell'applicazione mobile IP Cam Viewer per cam Maginon per Android con i principali pulsanti di comando
FOTO: image.winudf.com

Exacq Mobile. Visualizzazione simultanea di immagini fino a 48 telecamere. Funzione di zoom dell'immagine, interfaccia user-friendly. Funziona per Android e iOS.

Selezione di un dispositivo di riproduzione remota nell'app Exacq Mobile
FOTO: blog.exacq.com

Servizi cloud

Recentemente, l'accesso ai sistemi di videosorveglianza utilizzando i servizi cloud è diventato sempre più popolare. L'essenza di questa tecnologia sta nell'uso di speciali risorse Internet, su cui sono registrate videocamere e videoregistratori. E non hai bisogno di indirizzi IP per questo. La registrazione viene eseguita dall'indirizzo papavero univoco del dispositivo, ma solo per le apparecchiature che supportano la tecnologia P2P.

Esistono servizi cloud organizzati da società di apparecchiature di videosorveglianza o sviluppatori di terze parti. La seconda opzione fornisce funzionalità più estese, ma non tutti i modelli di videocamere supportano tali servizi.

Interfaccia esterna e pagina di registrazione per servizi cloud per la videosorveglianza
FOTO: spacecam.ru

FOTO: ru.ivideon.com

FOTO: youlook.ru

FOTO: cloud.novicam.ru

Riassumendo

Ci sono molte opzioni per organizzare la videosorveglianza su Internet. La scelta di uno specifico dipende dalla disponibilità di un particolare tipo di attrezzatura, capacità finanziarie e requisiti del cliente. Tuttavia, piccoli sistemi o singole videocamere possono essere facilmente collegati e configurati da soli.
