Come rendere efficace la videosorveglianza per una residenza estiva con le tue mani: raccomandazioni e istruzioni

Il casolare appartiene agli oggetti di residenza temporanea. Inoltre, nel periodo invernale nel villaggio della dacia, i proprietari compaiono abbastanza raramente e spesso non c'è una sicurezza centralizzata. Tali condizioni offrono ampie opportunità per azioni illegali, il più delle volte si tratta di furto con penetrazione e atti di vandalismo. Dati i rischi elencati, quando si installa la videosorveglianza nel paese con le proprie mani, è necessario rispettare alcune regole per la selezione e l'ubicazione delle apparecchiature. Questo articolo fornirà informazioni sui requisiti per la funzionalità di un sistema di videosorveglianza, i criteri per la scelta delle apparecchiature, le regole di base per l'installazione e la configurazione.

Sistema di videosorveglianza nel paese - una garanzia di sicurezza e protezione dei valori materiali
FOTO: cat-i.ru

Le specifiche dell'installazione della videosorveglianza nel paese

I criminali in un villaggio di dacia hanno più libertà di azione e hanno tempo aggiuntivo, spesso illimitato. Tenendo conto di ciò, i siti di installazione delle apparecchiature periferiche dovrebbero essere il più nascosti possibile o essere fuori portata, anche con l'aiuto di mezzi improvvisati: bastoni, pietre, ecc.

È necessario nascondere il DVR in un punto difficile da raggiungere all'interno della casa, nonché eseguire una posa di cavi nascosti. Da quando lo usano, gli aggressori possono facilmente trovare elementi chiave sistemi di videosorveglianza e disabilitarlo. Allo stesso tempo, il proprietario non sarà solo privato di attrezzature costose, ma anche di prove di azioni illegali.

Le posizioni di installazione della telecamera devono essere di difficile accesso, ma efficaci per svolgere la funzione di sorveglianza
FOTO: lipetsk.tigris-cctv.ru

L'uso di apparecchiature dello standard wi-fi è l'opzione migliore dal punto di vista della segretezza del posizionamento, inoltre facilita notevolmente l'installazione. Tuttavia, vale la pena ricordare che solo le informazioni vengono trasmesse tramite un canale wireless e il DVR è alimentato da un cavo. Quindi, in questo caso, la posa dei cavi non può ancora sfuggire.

Cavo aria posa del cavo alla videocamera
FOTO: samelectrik.ru

Articolo correlato:

Creazione di uno schema di pianificazione

Affinché il sistema di videosorveglianza sia efficace e svolga tutte le funzioni ad esso assegnate, viene creato uno schema di pianificazione. È necessario indicare l'ubicazione dell'attrezzatura principale e gli angoli di visuale delle videocamere.

Un esempio di uno schema di pianificazione applicabile a un cottage estivo
FOTO: nadzor.ua

Utilizzando una copia della planimetria del sito, su cui è indicata la scala, come diagramma di pianificazione, è possibile determinare la quantità di cavo richiesta. Ma allo stesso tempo, è necessario prendere in considerazione non solo la posa orizzontale, ma anche verticale, le tolleranze per angoli e curve per bypassare varie strutture edilizie ed elementi decorativi e di finitura. Si consiglia di camminare con un metro a nastro lungo la linea di posa del cavo e scoprire il filmato richiesto.

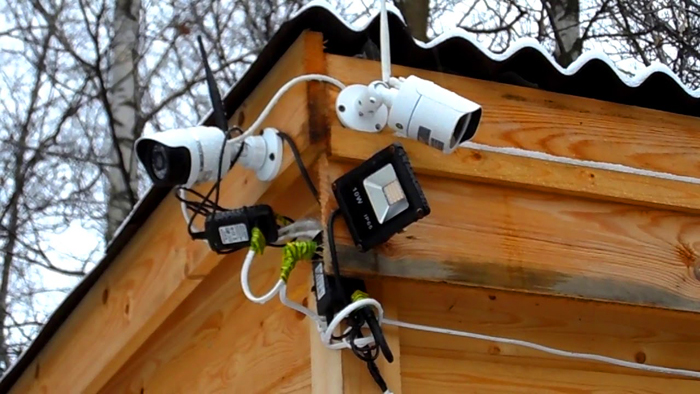

Si consiglia di installare le videocamere sul muro della casa il più in alto possibile
FOTO youtube.com

Telecamera CCTV esterna mimetizzata in una casetta per gli uccelli
FOTO: auto.mail.ru

Criteri di selezione dell'attrezzatura

I sistemi di videosorveglianza, tradizionalmente, sono costituiti dalle seguenti tipologie di apparecchiature:

Inoltre, il sistema di videosorveglianza può essere integrato con i seguenti dispositivi:

Proiettori: spettro della luce infrarossa o visibile. Come mostra la pratica, è meglio usare illuminatori IR. La loro luce è invisibile ad occhio nudo e l'intruso non si accorgerà dello sparo e non rivelerà settori attivi della visuale.

Il risultato del lavoro dell'illuminatore IR del sistema di videosorveglianza
FOTO: webglazok.com

Sensori di movimento hardware esterni. La maggior parte delle moderne telecamere CCTV sono dotate di rilevatori di movimento hardware e software. Inoltre, molti modelli hanno una funzione per attivare la registrazione video al momento del rilevamento del movimento. Pertanto, l'installazione di un rilevatore aggiuntivo nel circuito aperto dell'alimentatore può essere definita poco pratica.

Sensori di movimento hardware nei sistemi di videosorveglianza
FOTO: ohranivdome.net

Altoparlanti e microfoni. Fornire un'opportunità per la comunicazione interattiva remota con i visitatori. E nel caso in cui ospiti non invitati siano arrivati ​​al cottage estivo, un forte avvertimento attraverso l'oratore che le loro azioni illegali sono state registrate e una guardia è partita per il luogo, di regola, avrà un'eccellente azione preventiva.

Microfono attivo per telecamera CCTV
FOTO: progress-video.com

Articolo correlato:

DVR

Progettato per raccogliere l'archiviazione e l'elaborazione dei dati video. Per una residenza estiva e una piccola casa privata, i parametri tecnici minimi del DVR dovrebbero essere i seguenti:

Telecamere di sicurezza

Tenendo conto del fatto che le telecamere a circuito chiuso per i cottage estivi verranno installate principalmente dall'esterno, la loro struttura interna ei parametri operativi saranno simili a questo:

Matrix - CMOS. Nonostante sia più costosa di una matrice CCD, si consiglia vivamente di utilizzarla. I sensori CMOS sono più resistenti ai cambiamenti di temperatura e sono molto più economici;

Risoluzione - da 2 a 5 Mpx. Questo intervallo di valori è universale e consente di configurare le telecamere per riprese panoramiche dell'area adiacente alla casa e per il monitoraggio remoto del gruppo di ingresso.

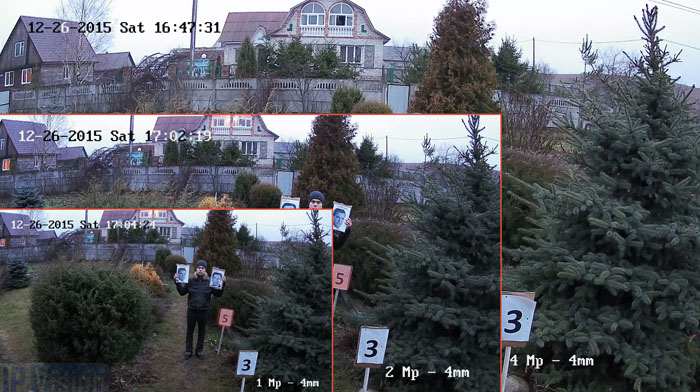

Il livello di risoluzione dell'immagine e il suo impatto sulla capacità di riconoscere i volti
FOTO: ipvision.by

Sensibilità alla luce - da 0,01 Lux. Insieme a un'ulteriore fonte di illuminazione a infrarossi, questo è abbastanza per ottenere un'immagine di alta qualità a una distanza di 10-15 m;

Obiettivo - con una lunghezza focale variabile di 4-9 mm.

Effetto della lunghezza focale sull'immagine
FOTO: kb-sb.ru

Dispositivi di trasmissione dati

Router wifi. È necessario acquistarlo se si utilizzano le videocamere corrispondenti con funzione di trasferimento dati wireless. Si precisa che la potenza dei router è indicata dal produttore con la clausola “entro la linea di vista”. Cioè, le pareti della casa possono ridurre significativamente il raggio di trasmissione dei dati. Pertanto, è meglio acquistare un router più potente o amplificatori di antenna.

Router Wi-Fi normale con un'antenna aggiuntiva
FOTO: preferredtechnology.com

Modulo GSM. In molti kit già pronti, il modulo gsm è integrato direttamente nel videoregistratore o nella stessa telecamera di videosorveglianza. Viene utilizzato per la trasmissione dei dati operativi e il monitoraggio remoto dell'oggetto. Quando lo si utilizza, sarà necessario acquistare in aggiunta una scheda SIM da un operatore di telefonia mobile con un pacchetto di servizi che fornisce accesso ad Internet.

Un router Wi-Fi e 3G universale con antenne e amplificatori è la soluzione ottimale per un sistema di videosorveglianza suburbano
FOTO: micro-drive.ru

Sorgente di energia

Di norma, le moderne telecamere a circuito chiuso e videoregistratori hanno i propri alimentatori con convertitori. Da un lato, è conveniente in quanto non richiede l'acquisto di attrezzature aggiuntive. Ma d'altra parte, è impossibile portare su ogni videocamera presa di corrente domestica... Pertanto, è più opportuno acquistare un alimentatore centralizzato della potenza corrispondente con la possibilità di collegare un alimentatore.

Quadro elettrico CCTV con alimentatore installato, gruppo di continuità e videoregistratore
FOTO: svetosmotr.ru

Installazione di un sistema di videosorveglianza per una residenza estiva

Il sistema di videosorveglianza installato nel Paese dovrebbe essere progettato in modo tale da svolgere le seguenti funzioni:

Regole per la posa di cavi per il trasporto di energia e per l'informazione

Dopo aver selezionato l'attrezzatura e redatto un diagramma della sua posizione, è necessario contrassegnare i percorsi dei cavi. Idealmente, i fili utilizzati per la trasmissione dei dati non dovrebbero avvicinarsi alle linee della rete di alimentazione domestica a meno di 35-50 cm e ancor più essere posizionati in parallelo con essi.

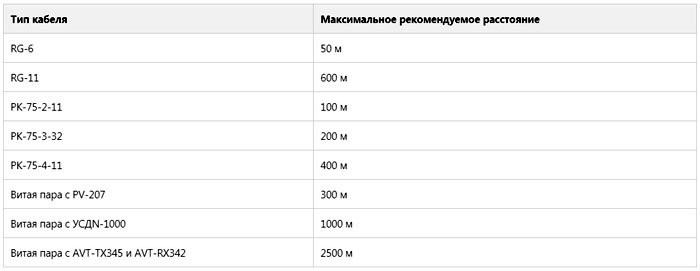

Tabella dei tipi di cavi utilizzati nei sistemi di videosorveglianza e limiti di distanza
FOTO: kp.ru

I cavi per telecamere e altre apparecchiature posizionate sulla strada devono essere necessariamente azzerati sul corpo del dispositivo. E nel caso di un cavo aereo posato a una distanza superiore a 50 m, deve essere messo a terra utilizzando speciali mezzi di protezione contro i fulmini.

Installazione delle apparecchiature principali

Le telecamere devono essere posizionate per monitorare le seguenti aree:

In questo caso, è desiderabile che gli angoli di visione delle videocamere siano reciprocamente coperti. Pertanto, viene monitorata l'integrità delle apparecchiature periferiche del sistema di videosorveglianza.

Le posizioni tradizionali delle videocamere nel loro cottage estivo sono le seguenti:

Alcuni esperti consigliano di posizionare il DVR, le comunicazioni e l'UPS in un armadio metallico sicuro o in una nicchia a muro con una porta robusta. La logica alla base di questa soluzione è mantenere i componenti principali operativi abbastanza a lungo da poter inviare un allarme al proprietario.

Elementi aggiuntivi

Apparecchiature aggiuntive di solito indicano amplificatori di segnale diversi. Per quanto riguarda i percorsi dei cavi, si consiglia di utilizzare i seguenti dispositivi:

Illustrazione	Tipo di amplificatore	Lunghezza della linea del cavo, m
FOTO: video5.rf	Amplificatori LF	150-200
FOTO: absolut-tds.com	Ricetrasmettitori passivi (doppino intrecciato)	200-300
FOTO: sector-sb.ru	Ricetrasmettitori attivi (doppino intrecciato)	Più di 300

Metodi di acquisizione delle immagini

La videosorveglianza per una residenza estiva non è un sistema di sicurezza autosufficiente. Una delle principali funzioni che ne determina l'efficacia è la tempestività nell'informare il proprietario di un'emergenza. Pertanto, i problemi di messaggistica e accesso remoto sono della massima priorità.

Presunto set completo di sistema di videosorveglianza per cottage estivi
FOTO: securecam.ru

Attraverso internet

La presenza di Internet offre possibilità estremamente ampie per il controllo remoto del sistema di videosorveglianza. Il controllo esterno può essere implementato nei seguenti modi:

Comunicazione con una telecamera IP direttamente o tramite il servizio ddns. L'impostazione è la seguente:

1. La fotocamera si collega a un PC tramite una connessione USB. Nella finestra di qualsiasi browser viene inserito il suo indirizzo IP (indicato sulla casella o sulla telecamera stessa);
2. Nelle impostazioni della fotocamera, trova il campo dell'indirizzo IP e modifica il valore nell'indirizzo ricevuto dal provider (un indirizzo IP bianco è piuttosto costoso) o da uno dei servizi DDNS (siti speciali a cui è possibile accedere gratuitamente o con un piccolo supplemento);
3. È fondamentale modificare le impostazioni di login e password di fabbrica.
4. Ora, da uno smartphone o da un PC, puoi accedere a una videocamera IP specificando il suo indirizzo IP nella barra degli indirizzi del browser.

Interfaccia di lavoro del servizio DDNS - pagina di registrazione della telecamera
FOTO: markevich.by

Comunicazione tramite il servizio cloud. Molti produttori di apparecchiature di videosorveglianza creano i propri servizi cloud. Quali risorse sono destinate alla connessione automatica delle telecamere IP e vengono utilizzate come videoregistratori virtuali, fornendo all'utente la possibilità di controllare e memorizzare a distanza i dati video. Di norma, i servizi cloud del produttore sono gratuiti, ma forniscono un minimo di funzionalità.

L'interfaccia di lavoro del servizio cloud del sistema di videosorveglianza
FOTO: habr.com

Tramite modem GSM

Nella maggior parte dei casi, il provider di Internet non ha la capacità tecnica di fornire servizi al proprietario dei cottage estivi. Oppure il cablaggio e il cablaggio sono molto costosi. La via d'uscita da questa situazione è usare la comunicazione cellulare. Modem GSM speciali sono collegati a un videoregistratore o router. Tuttavia, questo fornisce solo un canale di comunicazione cellulare. L'apparecchiatura deve essere configurata come segue:

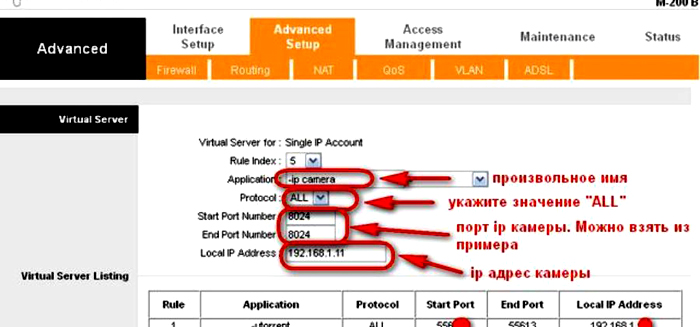

1. Se sono presenti più telecamere IP, per lavorare con esse è necessario eseguire il port forwarding. Questo passaggio consiste nell'assegnare a ciascuna telecamera un indirizzo IP locale statico univoco. Viene eseguito tramite il servizio DHCP (subroutine).
2. L'indirizzo IP del router viene configurato nello stesso modo descritto sopra, tramite un indirizzo IP dedicato o servizio DDNS.

Controllo del sistema di videosorveglianza tramite smartphone
FOTO: tulskaya.flado.ru

Utilizzo di ripetitori

La trasmissione di informazioni video richiede un canale di comunicazione abbastanza ampio. Spesso i cottage estivi si trovano in luoghi con un segnale mobile debole. Per una normale conversazione su un telefono cellulare, questo non è importante. Ma con l'uso remoto di un sistema di videosorveglianza, si possono osservare guasti e una significativa riduzione delle prestazioni. La via d'uscita da questa situazione è acquistare e installare un amplificatore di segnale GSM - ripetitore.

Ripetitore CCTV
FOTO: micro-wave.com.ua

L'installazione e il collegamento di un amplificatore di segnale GSM non è particolarmente difficile, tuttavia richiede il rigoroso rispetto delle seguenti regole:

1. Il dispositivo deve essere posizionato ad almeno 1 m dagli elementi dell'impianto di riscaldamento;
2. Si consiglia di installare un'antenna esterna all'aperto insieme a una connessione mobile stabile (anche se minima);
3. Si consiglia di posare il cavo coassiale che collega il ripetitore e l'antenna secondo i requisiti precedentemente indicati.

Installazione di un'antenna esterna per l'amplificatore cellulare
FOTO: mobilebooster.ru

Come viene implementato nella pratica il sistema di videosorveglianza nel paese / in una casa di campagna: video

conclusioni

Un sistema di videosorveglianza non è qualcosa di complicato; è abbastanza possibile installarlo e configurarlo con le tue mani. Allo stesso tempo, anche una sola telecamera IP installata nel paese aumenta notevolmente la sicurezza e grazie alla sua stessa presenza può impedire i tentativi di accesso.

Se le informazioni presentate nell'articolo si sono rivelate utili, raccomandale ai tuoi amici e partecipa alla discussione.
