Hidrostrel: működési elv, cél és számítások, kész eszköz kiválasztása
Speciális kiegészítő eszközök segítségével korszerűsítheti a régi fűtési rendszert és időben kiigazíthatja az új projektet. Ha ismeri a hidraulikus nyíl működését, a működés elvét, célját és számításait, akkor a gyakorlatban könnyebb megoldani a megfelelő problémákat. Ezek az információk akkor is hasznosak lesznek, amikor kiskereskedelmi hálózatban a gyári gyártás késztermékét választják.
Ennek az egységnek a segítségével javul a hőellátó rendszer alapvető paraméterei.
A cikk tartalma
- 1 Mi a hidraulikus nyíl: a működési elv, a cél és a számítások
- 2 Számítási módszer
- 3 Számológép egy hidraulikus nyíl kiszámításához a kazán teljesítménye alapján
- 4 Számológép a hidraulikus nyíl paramétereinek kiszámításához a szivattyú teljesítménye alapján
- 5 Gyártók és árak
- 6 Hidraulikus nyíl használata elosztóval és egyéb feladatok megoldása
- 7 Következtetések és ajánlások
- 8 Videó: rézfűtés beépítése víznyíl segítségével
Mi a hidraulikus nyíl: a működési elv, a cél és a számítások
Egy egyedi fűtési rendszer működése során problémák merülnek fel a fogyasztás térfogata és a kazán teljesítménye közötti eltérésekkel összefüggésben. Bizonyos üzemmódokban lehetőség van jelek vételére a hőmérséklet-érzékelőkről, amelyek a maximális értékre növelik a teljesítményt. A szekunder áramkör egyidejű elégtelen fogyasztása esetén a hőterhelések túlzottan megnőnek. Az ilyen helyzetek növelik a balesetek valószínűségét.

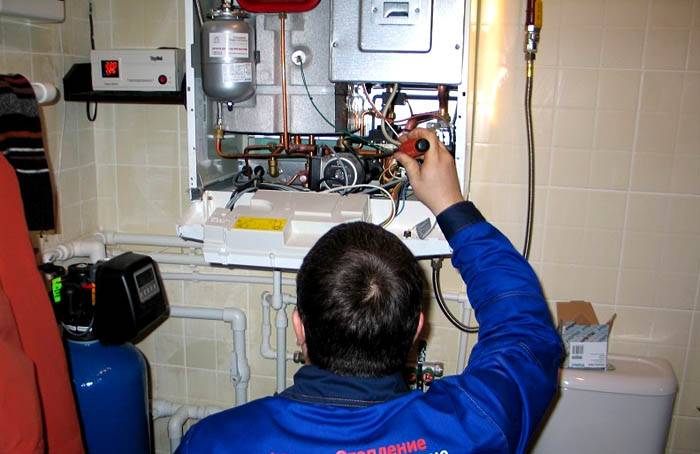

Meghibásodás esetén szakemberek segítségére lesz szükség
Egy másik helyzet leírására azt kell feltételezni, hogy a műszaki adatlapon megadott kazán teljesítmény 50 l / perc. annak ellenére, hogy kétszer akkora fogyasztású fűtőtesteket kell csatlakoztatni. A teljesítményt nem lehet annyira megnövelni a berendezés túlzott terhelése nélkül.
A következő probléma a különböző típusú fogyasztók kölcsönös hatása (meleg padló, külső kazán, több radiátorcsoport). Normál működésükhöz a hűtőfolyadék mennyisége és hőmérséklete eltérő.
Az ilyen problémákat további érzékelők és beállítások segítségével lehet megoldani.De ez a tervezés jelentős bonyodalmához és a megbízhatóság általános szintjének csökkenéséhez vezet. A gyakorlatban a tapasztalt szakértők elegáns mérnöki megoldás alkalmazását javasolják, amelyet ebben a cikkben részletesen tárgyalunk.
A fűtési rendszerek hidraulikus nyilainak működési elvei és az alapvető funkciók
Ennek az eszköznek a fő célja az, hogy korlátozza, és ideális esetben kizárja a fűtési rendszer különböző áramköreinek hidrodinamikai hatását egymásra. Ehhez használjon speciális tartályokat, amelyeket a két áramkör közötti résbe helyeznek.

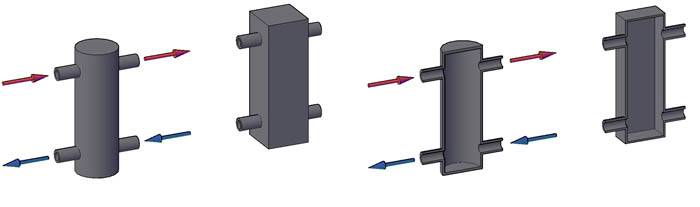

Tipikus hidraulikus nyilak henger és kocka formájában metszetben

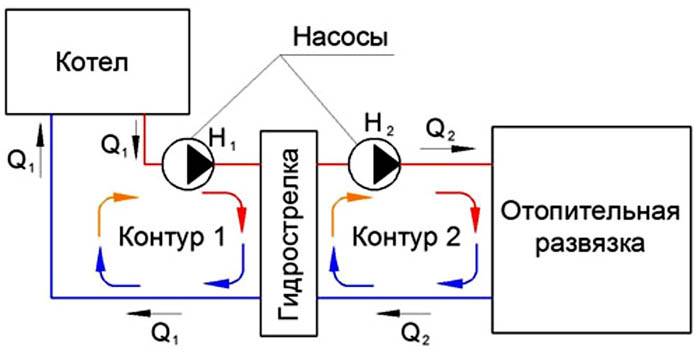

Ez a kép két szivattyúval és csatlakoztatott radiátorral ellátott berendezés vázlatát mutatja.
Kétkörös rendszer
Itt Q1 és Q2 az egyes áramkörök vízáramlási sebességei. Ha ezek az értékek megegyeznek, a folyadék közös teljes kör mentén mozog, amint az az alábbi ábrán látható.

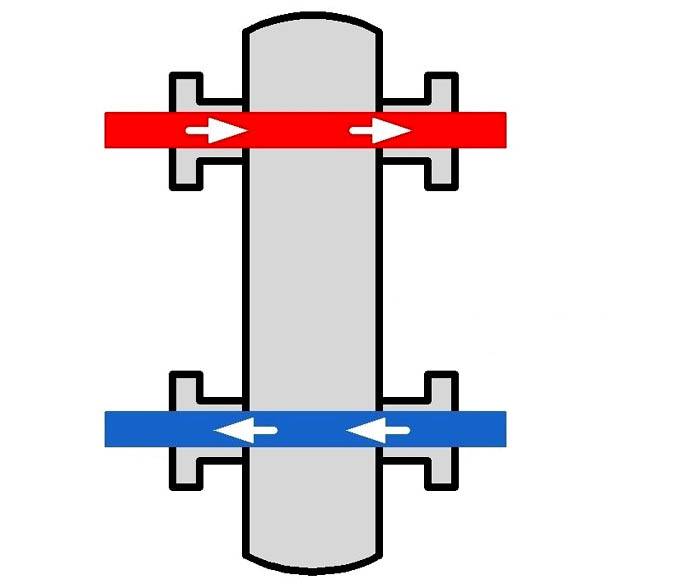

Normál közös kontúrmenet
Az alábbiakban bemutatjuk, hogyan változik a folyadék áthaladása, ha a fogyasztás egyensúlya megszakad:

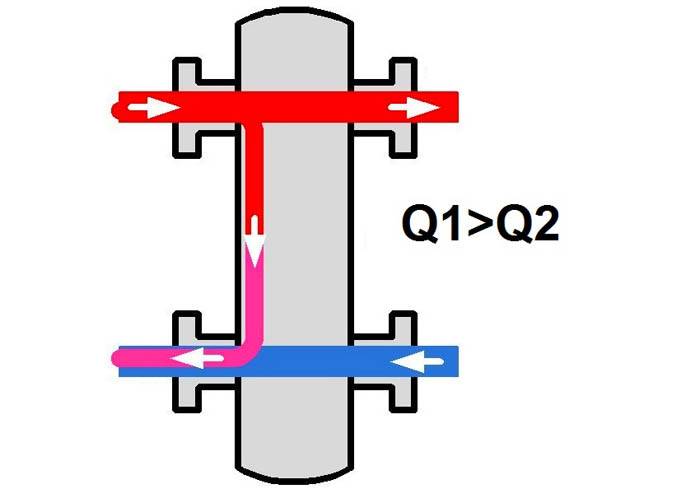

A visszatérő áramlás nagyobb, mint az áramlás

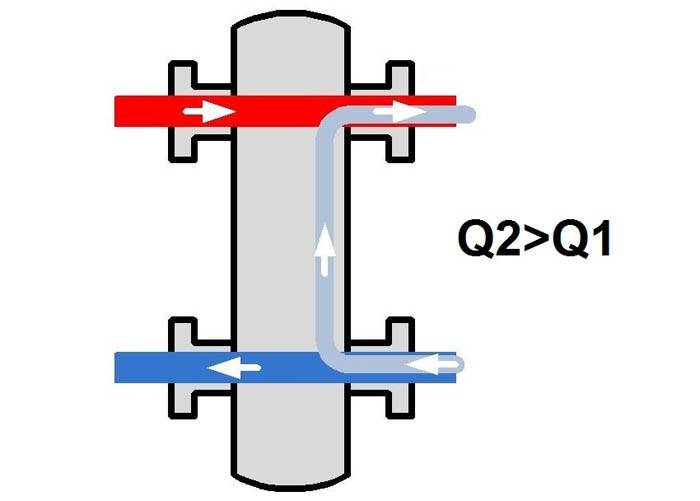

Az áramlási sebesség nagyobb, mint a visszatérő áramlás
Ahhoz, hogy egy jó minőségű hidrosztatikus pisztoly teljesítse a funkcióit, a működés elvét, célját és számításait speciális módon koordinálják. Az utolsó opciót a készülék belsejében fentről lefelé történő lassú mozgással kell létrehozni. A szakértők javasolják ennek a folyamatnak a sebességét 0,09-0,12 m / s szintre korlátozni. Ez segít a következő feladatok megoldásában:
- Ilyen körülmények között a mechanikai szennyeződések fokozatosan leülepednek a tartály alján. Ha egy speciális eszközzel, gyűjtővel van felszerelve, akkor a rendszeres karbantartás során lehetőség nyílik a rendszer tisztítására.
- A lassú sebesség lehetővé teszi a vízipisztoly használatát, hogy a folyadékot más hőmérsékleti gradiensű áramkörökbe vezesse.
- Hasznos a test felső részében lévő gázbuborékok felhalmozásához is. Ott felszerelhet egy automatikus légeltávolító eszközt.

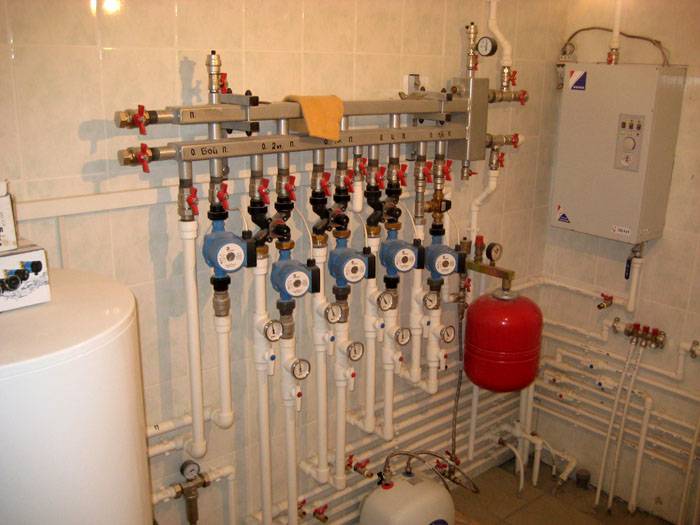

A hidraulikus nyíl komplex fűtési rendszerben történő használatának rajza
Fűtővíz nyíl eszköz

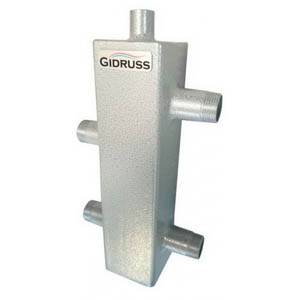

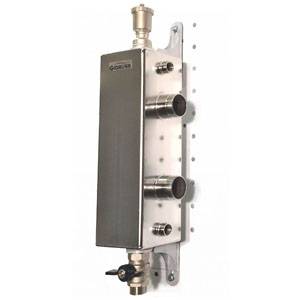

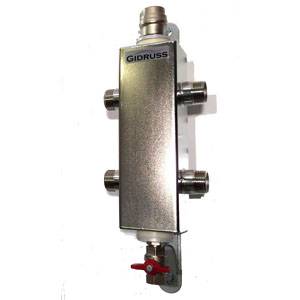

A következő képen ebben a kategóriában egy szabványos termék látható.
Az aljára telepített szelepet úgy tervezték, hogy a folyadékot mechanikai szennyeződésekkel együtt ürítse ki. Vegye figyelembe az alján található speciális kúpot. A szennyeződések felhalmozódnak benne, és nem a folyadék tovább áramlik a rendszerbe. A tetejére automatikus légtelenítő van felszerelve.

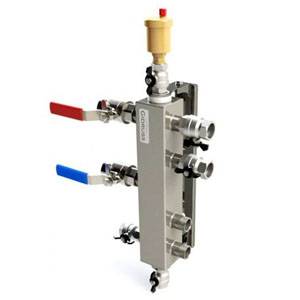

A hidraulikus kapcsolókat szükség esetén manométerekkel, szelepekkel és egyéb eszközökkel szerelik fel
Számítási módszer

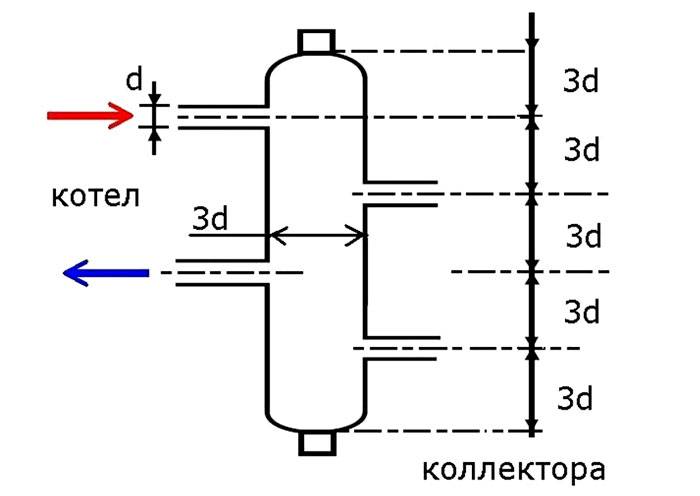

A saját kezével történő fűtéshez szükséges hidrosztatikus nyíl elkészítéséhez előzetes számításokra van szükség. Ez az ábra azt az elvet mutatja, amely alapján a készülék méretei gyorsan, kellően nagy pontossággal kiszámíthatók.
"3d" elv
Ezeket az arányokat a kísérletek eredményeinek, a készülék hatékonyságának figyelembe vételével kaptuk különböző módokban. A három d-ből álló D értéke a következő képlettel számolható:
- PB - vízfogyasztás köbméterben;
- SP - a víz áramlási sebessége m / s-ban.
A fent említett optimális feltételek teljesítése érdekében az SP = 0,1 értéket beillesztjük a képletbe. Az eszköz áramlási sebességét a Q1-Q2 különbségből számítják ki. Mérések nélkül ezeket az értékeket az egyes áramkörök keringtető szivattyúinak műszaki adatlapjain található adatok alapján lehet megtudni.
Számológép a hidraulikus nyíl paramétereinek kiszámításához a kazán teljesítménye alapján
Számológép a hidraulikus nyíl paramétereinek kiszámításához a szivattyú teljesítménye alapján
Gyártók és árak
A következő táblázat adatainak elolvasása után könnyebb vásárolni fűtésre szolgáló vízipisztolyt. A jelenlegi árajánlatok közvetlenül az áruk megvásárlása előtt tisztázhatók. De ezek az információk hasznosak az összehasonlító elemzéshez, figyelembe véve a termékek különböző jellemzőit.

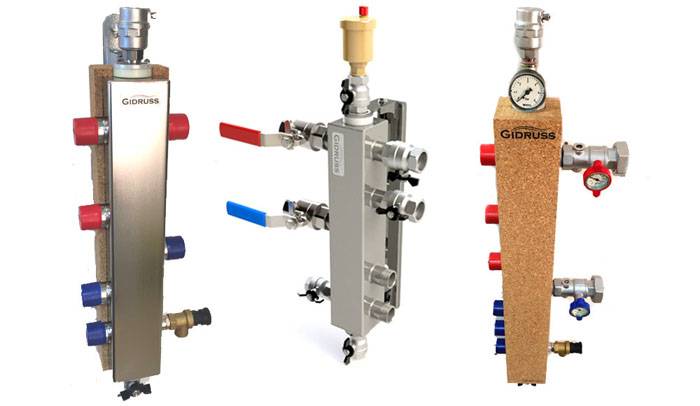

1. táblázat: A hidraulikus ágyúk jellemzői és átlagos költsége
| Kép | Felszerelési modell | A fűtési rendszer teljesítménye kW-ban (maximum) | Ár dörzsölve. | Megjegyzések |
|---|---|---|---|---|
 | GR-40-20, Gidruss (Oroszország) | 40 | 3 600 - 3 800 | A kocka test szénacélból készül, korróziógátló bevonattal, a legegyszerűbb modell. |
 | GRSS-60-25, Gidruss (Oroszország) | 60 | 9 800 - 10 600 | Rozsdamentes acél test, hat fúvóka, beépített elválasztó háló és rögzítő konzolok alapfelszereltségként. |
 | TGR-60-25х5, Gidruss (Oroszország) | 60 | 10 300 - 11 800 | Alacsony ötvözetű acél test, akár 4 külső áramkör csatlakoztatásának lehetősége + fűtés. |
 | GRSS-150-40, Gidruss (Oroszország) | 150 | 15 100 - 16 400 | Rozsdamentes acél, 6 csatlakozás. |
 | MH50, Meibes (Németország) | 135 | 54 600 - 56 200 | Kifinomult kialakítás integrált iszap- és levegőeltávolító eszközökkel. |

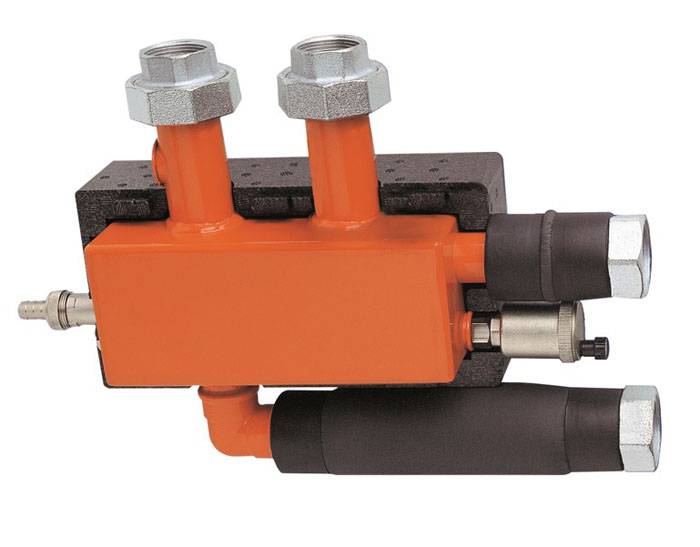

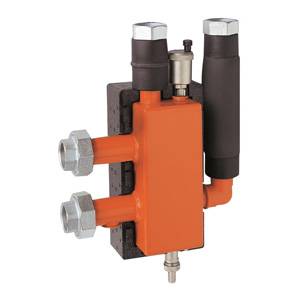

Modern hidraulikus nyíl
A táblázatból egyértelműen kiderül, hogy az általános műszaki paraméterek mellett a következő tényezők befolyásolják a költségeket:
- test anyaga;
- további áramkörök csatlakoztatásának képessége;
- a tervezés bonyolultsága;
- további felszerelés rendelkezésre állása;
- gyártó neve.
Hidraulikus nyíl használata elosztóval és egyéb feladatok megoldása
A hidraulikus nyíl beépítését egy kapcsolási rajzba több fűtéscsatornával egy speciális kapcsolóberendezés segítségével hajtják végre. Az elosztó két különálló részből áll, elágazó csövekkel. Elzárószelepek, mérő- és egyéb eszközök csatlakoznak hozzájuk.

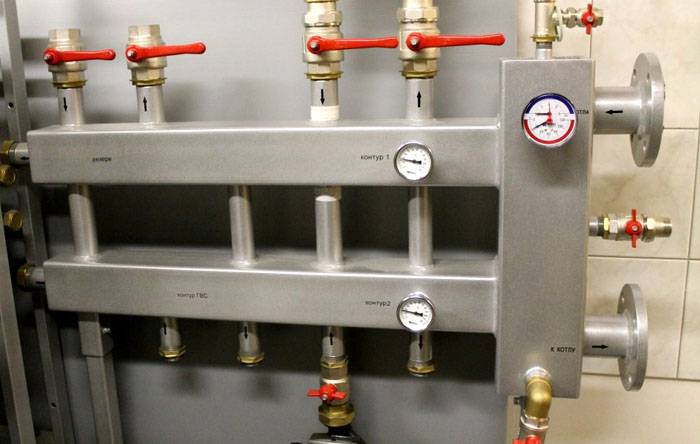

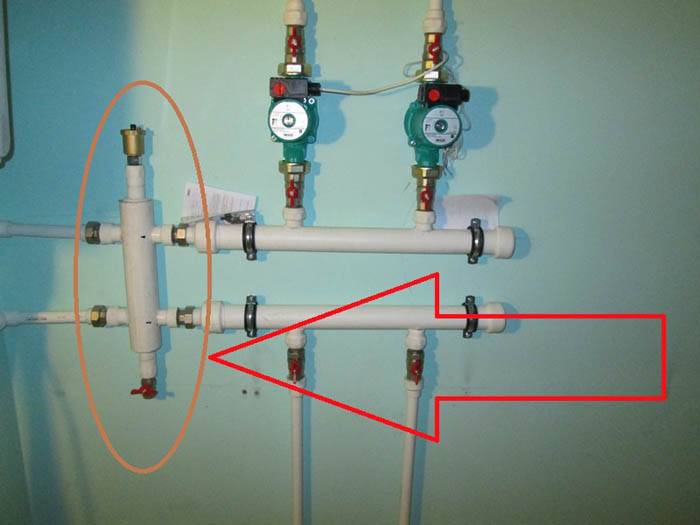

Hidrostrel egyetlen blokkban, sokrétűvel
Kapcsolódni szilárd tüzelésű kazánok ajánlott a hidraulikus tágulási hézag térfogatának növelése. Ez védőgátat hoz létre a rendszer hirtelen hőmérséklet-emelkedésének megakadályozására. Az ilyen paraméter-ugrások jellemzőek az öregedő berendezésekre.
Jegyzet! Az új kazánmodellek automatizálással vannak felszerelve, amely blokkolja a veszélyes üzemmódokat.
A kimeneti csövek elmozdulása esetén a magasság mentén a folyadék mozgása kissé lelassul, és az út megnő. A felső rész ilyen korszerűsítése javítja a gázbuborékok szétválasztását, az alsó részen pedig hasznos a törmelék összegyűjtése.

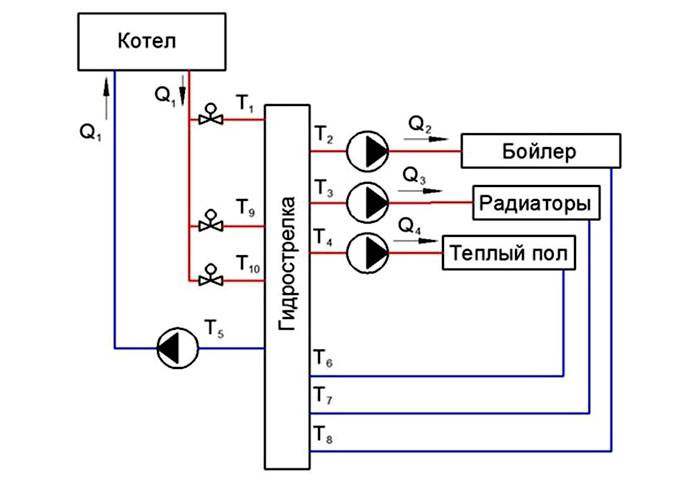

Több különböző fogyasztó összekapcsolása
Ez a több áramkör összekapcsolása különböző hőmérsékleti szinteket biztosít.De meg kell értenünk, hogy lehetetlen pontos értékeket kapni a hőeloszlásról a dinamikában. Például a Q1 és Q2 fogyasztási értékek hozzávetőleges egyenlősége oda vezet, hogy a radiátorok és a meleg padlók áramköreiben a hőmérséklet-különbség jelentéktelen lesz.
Következtetések és ajánlások

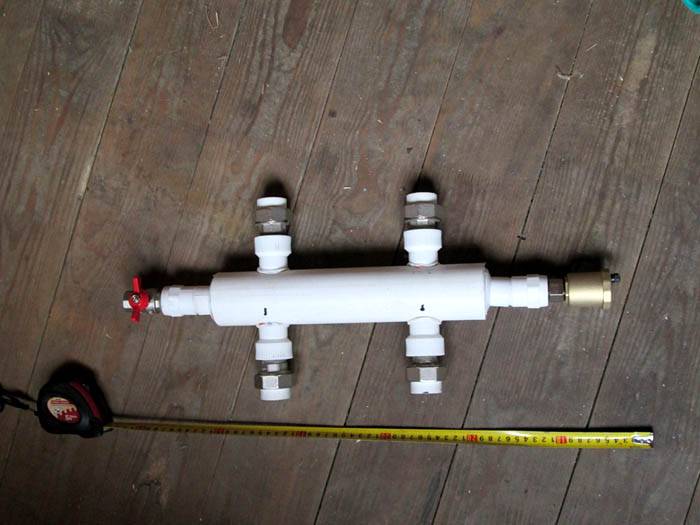

Ahhoz, hogy a saját kezével polipropilénből készítsen hidrosztatikus nyílot, szüksége lesz egy speciális forrasztópáka. A fémekkel való munkavégzéshez hegesztőberendezésekre és ehhez kapcsolódó ismeretekre lesz szükség. Az interneten található számos utasítás ellenére nehéz lesz minőségi termékeket gyártani. Figyelembe véve az összes költséget és nehézséget, jövedelmezőbb egy kész készüléket boltban vásárolni.
A hidraulikus nyilakról, a működési elvekről, a célról és a számításokról szóló ismeretek segítségével kiválasztunk egy adott modellt. Figyelembe veszik a kazánok és a hőfogyasztók sajátosságait.
Összetett rendszerek létrehozásához szakosodott szakemberekhez fordulhat segítségért
Videó: rézfűtés beépítése víznyíl segítségével
