Csináld magad földelés egy 220V és 380V magánházban: a készülék árnyalatai
FA saját otthonában élő modern ember élete nem képzelhető el a kényelem és kényelem nélkül, amelyet mindenféle háztartási elektromos készülék biztosít neki. Az emberek annyira hozzászoktak az elektromos meghajtású házi segítők legtöbb hasznos funkciójához, hogy gyakran figyelmen kívül hagyják őket, természetesnek veszik őket. De az áram nem csak kényelmes életkörülményeket teremthet, hanem bizonyos veszélyt is hordoz magában. A veszély bekövetkezésének valószínűségének csökkentése érdekében földelés saját házban saját kezűleg 220V.

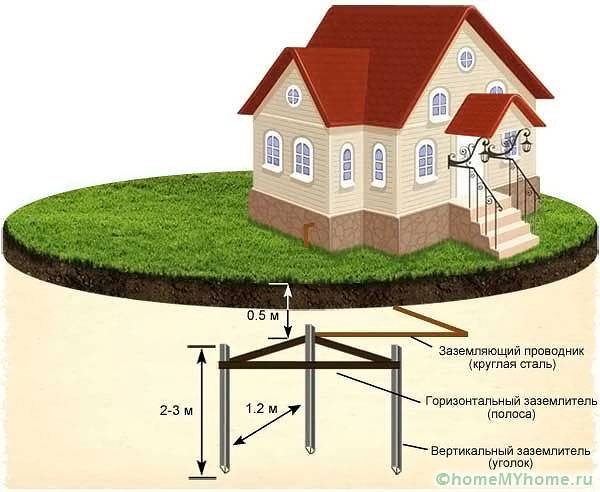

A földelő eszköz általános vázlata
A cikk tartalma
Mi a földelés célja?
A saját otthonának földelő eszközére több okból is szükség van.
Vannak speciális szabályok, amelyek kötelezik a ház földelését - különben nagyon súlyos pénzbírságot kaphat. Ezenkívül egyes eszközök, amelyek nélkül a kényelem egy magánházban lehetetlen (például gázkazán), egyszerűen nem működhet e védelem nélkül.
A gázkazán földelése
A jelenlegi védőberendezés fő célja, hogy kiküszöbölje az áramütés kockázatát, ha bármilyen háztartási elektromos készülék testét megérinti. Amikor elkényeztetett vezeték, például, mosógép, egy fázis lóg a testén. Csak az eszközhöz kell hozzáérni, és nagyon érzékeny áramütést kaphat, amely végzetes lehet. Védelemmel az áram egyszerűen el fog menni a legkisebb ellenállás útján.
A megfelelő földelő eszköz minimálisra csökkenti a hálózat zaját. Jelentősen csökkenti az elektromágneses sugárzást is, ami negatívan befolyásolja a lakók jólétét és egészségét.
A földelés típusai
Két típusú földelést használnak egy magánházban, amelyeket a saját kezükkel rendeznek 380V és 220V: munkás és védő.
Dolgozó

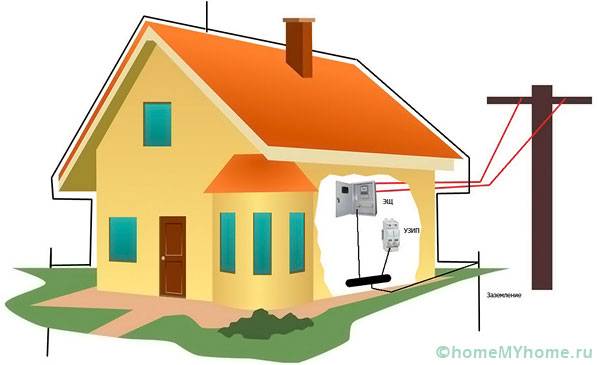

Elsősorban azért van kialakítva, hogy megakadályozza a mindennapi életben használt készülékek feszültségének hirtelen növekedését, amely a transzformátor tekercselésének szigetelésének megsértése miatt következik be. Hatékony védelmet biztosítunk akkor is, ha villám csap egy épületbe - annak a ténynek köszönhetően, hogy a teljes kisülés a földbe kerül, a háztartási készülékek nem hibásodnak meg.
Védő
Ezt a típust úgy alakítják ki, hogy az elektromos készülék testének vezetőjén keresztül a kapcsolatot a földre kényszerítik. Általános szabály, hogy egy ilyen földelés eszközéhez a földelő csatlakozóval rendelkező aljzatok jelenléte elégséges, de bizonyos típusú berendezések további védelmet igényelnek.
Védőföld
Védő földelést kell biztosítani a következő háztartási fogyasztók számára:
- Mosógép... Működése magas páratartalom mellett zajlik, miközben a tok nagy elektromos kapacitással rendelkezik.
- Mikrohullámú sütő. A készülék fő eleme egy nagy teljesítményű magnetron. Elégtelen érintkezés esetén földelés az aljzatban az elektromágneses sugárzás szintjének jelentős növekedése lehetséges. A legtöbb gyártó a sütő hátulján lévő terminál telepítését írja elő a további védelem érdekében.

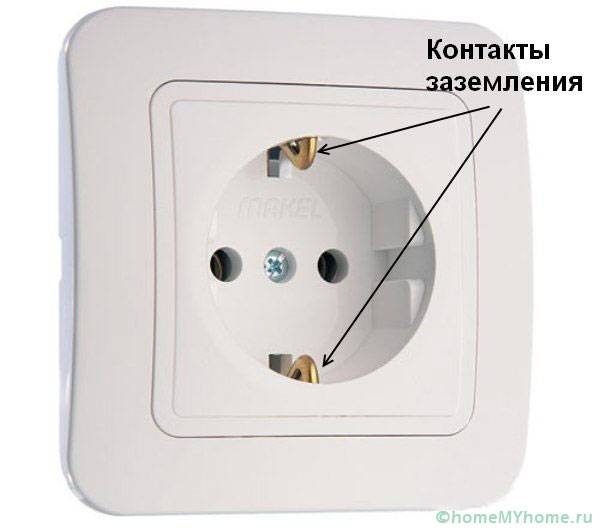

Dugasz földelő érintkezővel
- Egy számítógép. Ennek a kétségtelenül pótolhatatlan eszköznek a tápegysége gyakran feszültséget okoz a rendszer egységén, ami a felhasználó számára nem biztonságos. A számítógép földeléséhez csatlakoztassa a földelő vezetéket a rendszeregység egyik csavarjához.
- Kazán. Ez a készülék elektromos áramot használ a víz melegítésére. A magas páratartalom mellett működő készülék esetleges áramlása veszélyes az emberre.
Földelés 220V és 380V: különbségek
A 380V-os és a 220V-os magánház házi barkácsolása csak kisebb különbségeket mutat.
Az áramkör mindkét esetben ugyanúgy épül fel, az egyetlen különbség abban rejlik, hogy az otthoni áramellátó rendszerhez csatlakozunk. Egyfázisú 220 V-os hálózatban három érintkezős aljzatot használnak: fázis, nulla és földelés. A 380 V feszültségű háromfázisú hálózatokban 5 vezetéket és öt pólusú aljzatot használnak: ugyanaz a nulla és a föld, de három fázis van.
Hasznos információk! Nem szabad semleges vezetéket használni a magánházak földeléséhez saját kezűleg 380 V és 220 V - ez károsíthatja a drága háztartási elektromos készülékeket, valamint valós veszélyt jelenthet a házban tartózkodó emberekre.
A földelektródák típusai
A földelőkapcsolók kétféle típusban használhatók:
- természetes;
- mesterséges.
A talajba mélyen beépített fémszerkezetek vagy az épület vasbeton alapja természetes földelektródként működhet.

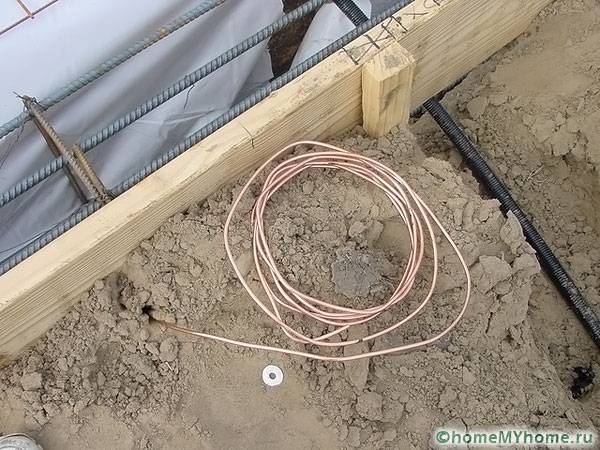

Alapítvány megalapozása
A magánházban egy független 220 V-os földelőeszközhöz használt mesterséges földelőelektródák a következő típusokra oszthatók:
- vízszintes - kerek vagy szalagacélból készül, a talajjal párhuzamos árokba fektetve;
Vízszintes földelő kapcsoló (acélszalag 40x4 mm)
- függőleges - acél sarokdarabok, kalapálva a talajba;

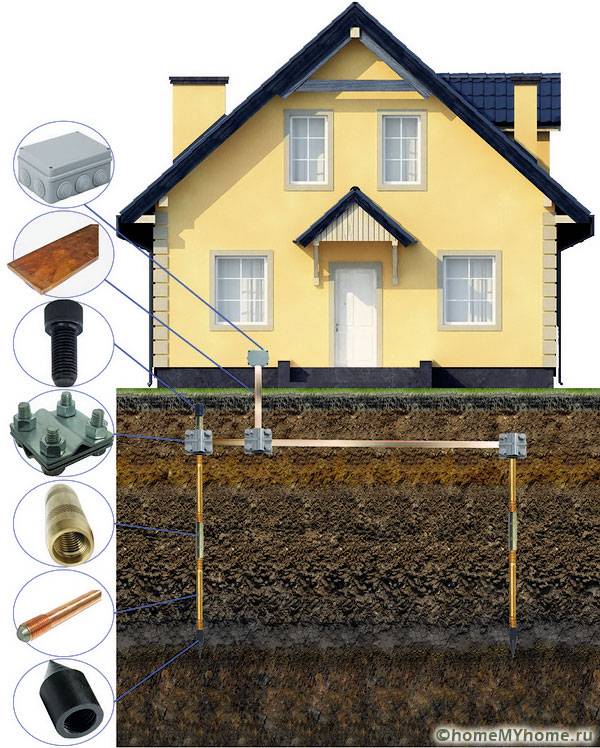

A függőleges földelés elemei
- eltemetve - szalagacélból készült termékek, amelyek kerülete mentén az árok aljára vannak fektetve.
A védőeszközök gyártásához elsősorban:
- kerek acél Ø 10-16 m;
- szalagacél 40x4 mm-es metszettel;
- sarokacél 50x5x5 mm.

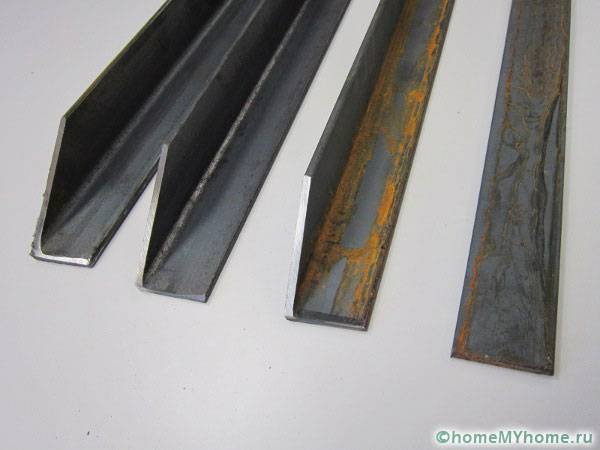

Sarok a földelő eszközhöz
Fontos! Nagyon nem kívánatos a szerelvényeket földelt elektródként használni - edzett fémből készül, amelynek viszonylag alacsony az elektromos vezetőképessége.
Az áramvédelem telepítése
Ülésválasztás
Először meg kell határoznia a földhurok készítésének helyét, mivel a rendszer biztonsága ettől függ.Amikor a védelem beindul, és az áram a földbe kerül, sem embereknek, sem állatoknak nem szabad a kibocsátás helyén lenniük, mivel ez halálhoz vezethet.
Az ág a legkényelmesebb helyen található a ház mögött kerítés, legalább 1 méterrel hátrébb lépve az alapzat szélétől. A veszélyes terület bekerítéséhez hasznos lesz egy kis kerítés építése.
Hogy elrejtse a földelés egy magánházban a saját kezével 220V és 380V, a terület javítása érdekében ezen a webhelyen például szobrászati kompozíciót helyezhet el sziklákból. Ebben az esetben senki sem tud túl közel kerülni a veszélyzónához, a hátsó udvar pedig gyönyörűen fog kinézni.
Dacha földelési séma
Ásatás
Barkács-földelés egy magánházban A 380 V-os áramkör három fémvezetékből áll, amelyek a talajba merülnek egymástól 2 m távolságra.

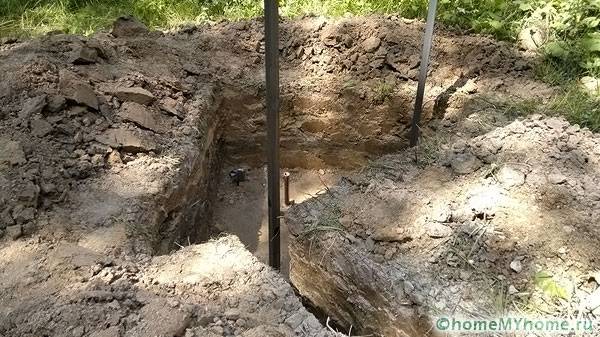

Árok a túláramvédelmi áramkörhöz
Egy árkot egy lapáttal ásnak, egyenlő oldalú háromszög alakú, amelynek oldalhossza 2 m. Mélységének 0,5-0,7 m-nek kell lennie. Pontosan ugyanazt az árkot ásták a ház tornácáig.
Háromszög alakú földhurok
A szerkezet összeállítása
Az áramköri szerkezet összeszerelését nevezhetjük annak a fő szakasznak, amelyben a saját kezű földelés saját kezűleg a 220 V-os áramkör biztosítja az elektródák földbe juttatását két méter mélységig. Ebben az esetben a csúcsokat a felületen kell hagyni a tapadási hegesztéshez.
Áramkör telepítése
Vezetéskor a behajtható véget kissé meg kell élesíteni, hogy megkönnyítsék a földbe hajtást.

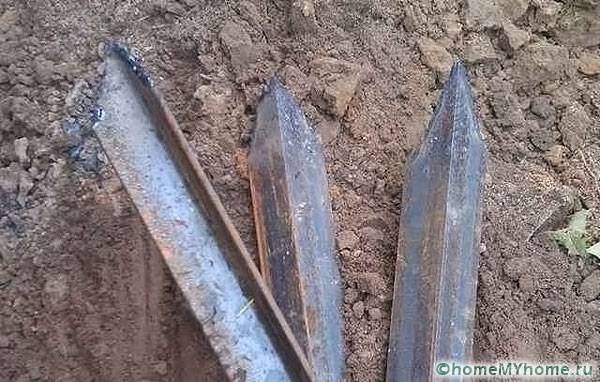

A szögelektróda végének élesítése
Miután az összes csapot meghajtották, a lemezeket a tetejükhöz hegesztették, így egy háromszög alakú fémkeretet kaptak.

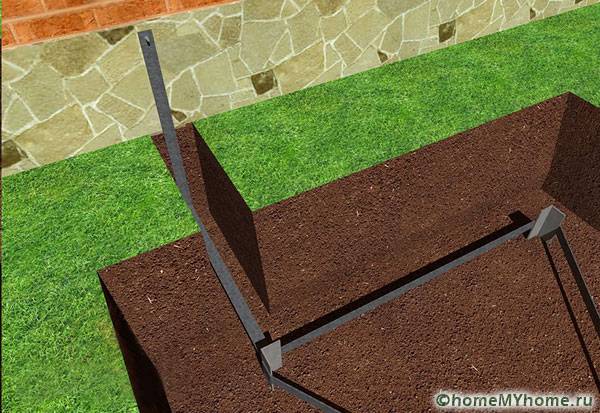

Fém háromszög alakú keret
A tornácra ásott árokba külön lemezt kell rakni, az egyik végével a háromszög közeli csúcsához is tapad.
Hegesztési munkák

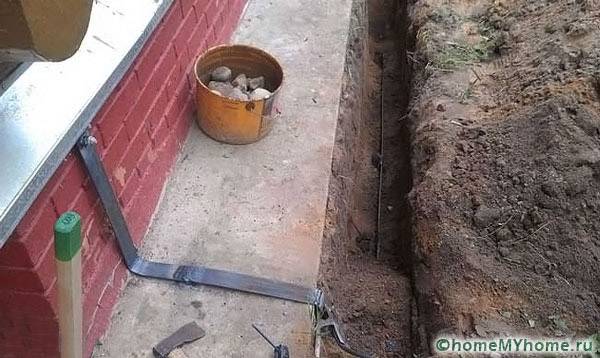

A lemez következtetése a ház alapjainál
Ezután egy kábelt csatlakoztatnak a lemezhez egy csavaron, az árkokat talaj borítja.

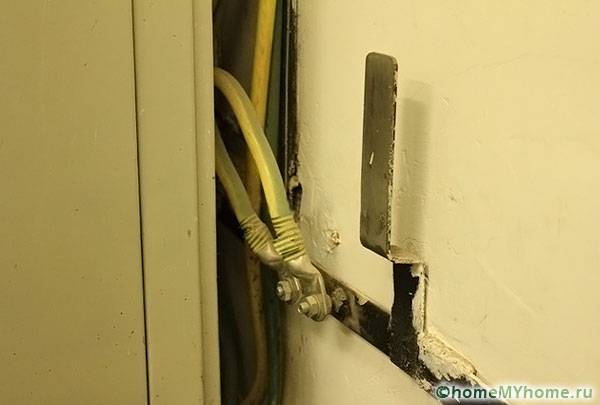

A kábel csatlakoztatása
Hasznos információk! Ha az áramköri eszköz helyén homokos talajok találhatók, vezetőképességük sóoldattal növelhető. Ennek a módszernek egyetlen hátránya a fém gyors oxidációja, amely idővel a földelőerő csökkenéséhez vezet.
A helyes telepítés ellenőrzése
A munka befejezése után feltétlenül meg kell mérni az elrendezett földelés ellenállását.
A hurok ellenállásának a következőknek kell lennie:
- 380V - 2 Ohm feszültségű hálózathoz;
- 220 V-os hálózathoz - 4 ohm.
A mérésekhez ajánlott olyan multimétert használni, amelynek költsége meglehetősen magas, de mehet a másik irányba is.

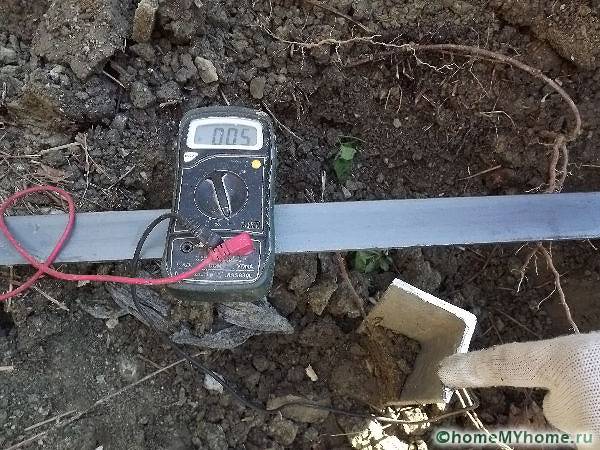

A földelés ellenőrzése multiméterrel

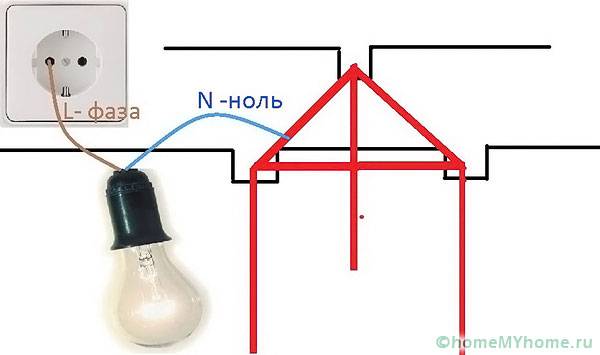

A működés 100W feletti lámpával könnyen ellenőrizhető. Ehhez a lámpát az egyik érintkezővel a fázishoz, a másikat a földelő hurokhoz kell csatlakoztatni. A lámpa erős fénye a helyes telepítést, a gyenge égést jelzi - az áramkör elemei közötti túl gyenge érintkezésről és az ízületek csatlakozásának felelősségteljesebb megközelítésének szükségességéről.
Lámpa teszt
A lámpa izzásának teljes hiánya azt jelenti, hogy hiba van, ennek kiküszöbölése érdekében előfordulhat, hogy teljesen ellenőriznie kell a teljes rendszert.
Következtetés
A saját otthonában lévő független földelő eszköz nem nevezhető lehetetlen feladatnak. Megoldásához csak ki kell választania a kontúr típusát, és fel kell készítenie a szükséges anyagokat és szerszámokat. A hegesztési munkák elvégzéséhez vonzhatja barátait, vagy bérelhet szakembert, áshat árkokat - ez a hatalmába és önmagába tartozik. Ha nincs elegendő ismeret az elektrotechnika területén, ismét kapcsolatba léphet barátaival, vagy meghívhat egy szakembert kívülről. Mindenesetre a barkácsolás sokkal olcsóbb lesz, mint valamilyen céggel megkötni a megállapodást.
