Was ist Wärmeschrumpfung?

Ein wärmeschrumpfbares Rohr (Wärmeschrumpfung) ist ein Produkt aus thermoplastischen Kunststoffen (Polyethylen, Polyester, Fluorelastomer und andere), die beim Erhitzen zu "fließen" beginnen, in einen Streckzustand übergehen und beim Abkühlen aushärten. In diesem Fall bleibt die Form, die einem solchen Produkt beim Erhitzen gegeben wird, nach dem Abkühlen erhalten. In elektrischen Netzen verwendete wärmeschrumpfbare Rohre müssen GOST 17675-87 „Flexible elektrische Isolierrohre“ entsprechen. Allgemeine technische Bedingungen ". Das Schrumpfen ist leicht zu verwenden, was einen weiten Bereich seiner Verwendung bestimmt.

Bei der Installation solcher Produkte reicht es aus, das Rohr auf den vorbereiteten Abschnitt des Drahtes, Teile einer Maschine oder eines anderen Geräts zu legen und es dann aufzuheizen. Das Erhitzen erfolgt mit einem Fön, einem Brenner oder einer offenen Flammenquelle, sofern dies aus Sicherheitsgründen zulässig ist. Beim Erhitzen nimmt die Schrumpfung ab und nimmt beim Zusammenziehen die Form eines isolierten Objekts an, wonach es aushärtet.

Unter dem Einfluss hoher Temperaturen nimmt der Wärmeschrumpf die Form und die Abmessungen des Produkts an, auf das er gelegt wird, und behält sie nach dem Abkühlen bei

Zweck und Anwendungsbereiche des Schrumpfschlauchs HIER

Die Fähigkeit von Schrumpfschläuchen (HIER) zur dreifachen Dehnung, die Beständigkeit gegen übermäßige Erwärmung und offene Flamme, die Zugfestigkeit und Elastizität sowie die Beständigkeit gegen die Auswirkungen chemisch aktiver Substanzen (Säure, Alkali) bestimmen ihren Zweck und ihre Anwendung. Das Hauptanwendungsgebiet von wärmeschrumpfbaren Drähten ist Energie, wo sie zur Ausführung von Arbeiten verwendet werden:

Isolierung von stromführenden Teilen von Geräten und leitenden Drähten von Drähten;
zum Schutz der Verbindungspunkte von Kabelleitungen;
beim Einbau von Kupplungen und Kabelschuhe;
auf Drahtmarkierung.

Kabelabschluss mit Schrumpfschlauch

Darüber hinaus werden wärmeschrumpfbare Rohre in verschiedenen Branchen (Automobil, Chemie und andere) sowie im Transportwesen eingesetzt.

Mit ihrer Hilfe wird Folgendes durchgeführt:

Reparatur und Schutz von Bauteilen und Maschinenteilen vor äußeren chemisch aktiven und aggressiven Einflüssen (Korrosionsschutz);
Schutz vor thermischen Einflüssen;
Vermitteln von dielektrischen Eigenschaften an Schlosserwerkzeuge (Schraubendreher, Schraubenschlüssel usw.);
Schutz vor Abrieb an Stellen, an denen keine mechanischen Kontakte zwischen Einheiten und Mechanismen bestehen dürfen.

Vor- und Nachteile von Schrumpfschläuchen

Wärmeschrumpfung hat wie jedes Produkt bestimmte Vor- und Nachteile, die die Möglichkeiten und die Benutzerfreundlichkeit bestimmen.

Kabelkernmarkierung mit mehrfarbigem Schrumpfschlauch

Zu den Vorteilen solcher Produkte gehören Indikatoren wie:

Universalität der Anwendung;
einfache Installationsarbeiten;
Nach dem Abkühlen haftet HIER fest an der Oberfläche, auf die es vor der Wärmebehandlung gelegt wurde.
in einem erstarrten Zustand erhöht HIER die Steifigkeit, was der beschichteten Grenzfläche oder Isolierung zusätzliche mechanische Festigkeit verleiht;
lange Lebensdauer aufgrund der Fähigkeit, äußeren mechanischen, thermischen und chemischen Einflüssen standzuhalten.

Die Nachteile von Schrumpfschläuchen sind:

Unmöglichkeit der Wiederverwendung;
erhebliche Kosten - bei Verwendung als Isoliermaterial (im Vergleich zu herkömmlichen Isolierbändern).

Isolierung der Verbindungsstelle von Drähten mit HIER

Arten von Schrumpfschläuchen für Drähte

Wärmeschrumpfbare Rohre für Drähte unterscheiden sich in dem Material, aus dem sie hergestellt sind, in den geometrischen Abmessungen (Durchmesser und Wandstärke) sowie im Prinzip der Montage auf einer Arbeitsbasis:

nach Herstellungsmaterial. Gegenwärtig stellt die Industrie eine ganze Reihe von Polymermaterialien mit Thermoplastizität her: Polyethylen und Polyester, Fluorelastomer und Polyethylenterephthalat, Polyvinyliden und Polyvinylchlorid sowie Polymere mit Polyolefinzusammensetzung. Alle diese Materialien werden zum Teil bei der Herstellung von Schrumpfschläuchen verwendet;

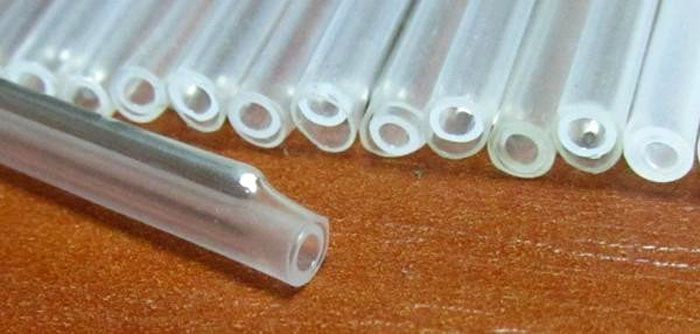

Transparente Schrumpfschläuche werden auch für die Drahtmarkierung verwendet, es werden jedoch zusätzliche Markierungsetiketten verwendet

nach dem Installationsprinzip. Nach diesem Indikator wird HIER als kleber- und leimlos eingestuft. Wärmeschrumpfbare Klebstoffrohre zeichnen sich dadurch aus, dass sich in ihrem Innenraum eine Klebstoffschicht befindet, die nach dem Aufbringen des Produkts auf die zu behandelnde Oberfläche als Dichtungsmittel wirkt.
nach Wandstärke. Die Dicke der Wände HIER hängt vom Material ab, aus dem sie hergestellt sind, und von der Art ihrer Installation. Dickwandige Schrumpfschläuche werden ohne Klebeschicht hergestellt. Sie sind aufgrund der Benutzerfreundlichkeit und der Kosten am gefragtesten, die niedriger sind als bei Modellen mit einer Klebeschicht.Diese Art von Produkt geschieht, ohne die Verbrennung zu unterdrücken und nicht zu unterstützen, was von den Rohstoffen abhängt, aus denen sie hergestellt werden.

Installation der Schrumpfung mit einem Haartrockner

nach Durchmesser. Die Industrie stellt Schrumpfschläuche mit verschiedenen Durchmessern her, die von GOST reguliert werden und dem Bereich der Drähte und Kabel entsprechen, die zum Verlegen von elektrischen Netzen und zur Kommunikation verwendet werden. Schrumpfungen mit großem Durchmesser sind Produkte mit einer Größe von bis zu 120 mm (vor dem Schrumpfen), und die kleinsten HIER haben einen Durchmesser von 2 mm (vor dem Schrumpfen). Bei der Kennzeichnung von Produkten wird die Größe vor und nach dem Schrumpfen angegeben, was für die Verwendung zweckmäßig ist. Die technischen Eigenschaften für die gängigsten Standardgrößen der Wärmeschrumpfung finden Sie HIER in der folgenden Tabelle.

Name	Schrumpfdurchmesser, mm	Nenndurchmesser mm		Wandstärke nach Schrumpfung mm	Schrumpfung entlang der Länge,%
		Vor dem Schrumpfen	Nach dem Schrumpfen
TUTng - 2/1	1,8-1,2	2	1	0,4	5
TUTng - 6/3	5,4-3,6	6	3	0,5	5
TUTng - 16/8	14,4-9,6	16	8	0,8	5
TUTng - 50/25	45-30	50	25	1,1	15
TUTng –120/60	108-72	120	60	1,2	15

Schrumpfschlauch mit einem elektrischen Lötkolben einbauen

Grundlegende und zusätzliche Eigenschaften HIER

Die Merkmale, die die Wahl einer bestimmten Marke von HIER bestimmen, sind die folgenden Werte:

Durchmesser vor und nach dem Schrumpfen.
Die Art des verwendeten Materials, seine Entflammbarkeit.
Schrumpfungskoeffizient - kann für verschiedene HIER-Typen unterschiedlich sein und betragen: 2 bis 1/3 bis 1/4 bis 1/6 bis 1.
Wandstärke.
Das Vorhandensein einer Klebeschicht.
Farbschema oder Transparenz.

Wie Röhren beschriftet sind

Wärmeschrumpfbare Rohre der TUT-Serie sind wie folgt gekennzeichnet. Zum Beispiel steht die Bezeichnung "TUTng - 2/1 0.4" für:

HIER - eine Abkürzung zeigt an, dass dies ein wärmeschrumpfbares Produkt ist;
Zahlen durch einen Bruch geben den Durchmesser des Rohrs vor und nach dem Schrumpfen an;
Die Zahlen nach dem Bruch geben die Wandstärke an.

Zusätzliche Bezeichnungen informieren:

"Ng" - unterstützt keine Verbrennung.

Schrumpfschlauch mit großem Durchmesser

So wählen Sie einen Schrumpfschlauch - die Empfehlungen unserer Redaktion

Auf dem Markt für Isoliermaterialien gibt es eine ziemlich große Auswahl an Modellen für Schrumpfschläuche. Dies ist die HERE-Serie, über die oben geschrieben wurde, sowie Marken "DERAY" (Serie: PBF, I, H, LSB), "RADPLAST" (Serie: T-1, T-2, T-4) und eine ganze Reihe von Serien und Modifikationen. Die Wahl einer bestimmten Marke sollte verantwortungsbewusst angegangen werden, weil Dies wird dazu beitragen, den Betrieb von elektrischen Anlagen und anderen Geräten zu sichern und deren Lebensdauer zu verlängern.

Die Verwendung eines Gasfeuerzeugs ist der einfachste Weg, um einen Schrumpfschlauch zu installieren. Er ist jedoch nur bei kleinen Größen ähnlicher Produkte verfügbar

Verkaufsberater an den Verkaufsstellen solcher Materialien sowie Ratschläge unserer Redaktion können helfen, dieses Problem zu verstehen, das wie folgt formuliert werden kann:

Der Durchmesser des Rohrs nach dem Schrumpfen sollte kleiner sein als der Durchmesser des Produkts, auf dem es montiert ist, um einen zuverlässigen Kontakt zwischen ihnen zu gewährleisten.
Um eine Beschädigung der Rohrwände zu vermeiden, muss der Durchmesser vor dem Schrumpfen größer sein als die Landegröße.
Der Durchmesser nach dem Schrumpfen sollte weniger als 20% des Bohrungsdurchmessers und 10% mehr betragen - im Zustand vor den Installationsarbeiten.
Die Oberfläche, auf der der Wärmeschrumpf installiert wird, muss von Schmutz und Fremdkörpern gereinigt werden.
Die Art des bei der Ausführung der Arbeiten verwendeten Werkzeugs muss dem Material entsprechen, aus dem das Rohr hergestellt ist (Schmelztemperatur) - Haartrockner, Brenner usw.;

Die Verwendung eines Konstruktionsföns ist die sicherste Option für Installationsarbeiten

Die Arbeiten zum Erhitzen der Oberfläche des Rohrs sollten mit einer Hülle um den Umfang im mittleren Teil des Produkts beginnen. Anschließend sollte es von der Mitte zu den Enden hin erhitzt werden, um sicherzustellen, dass infolge der durchgeführten Vorgänge keine Blasen und Falten entstehen.
es ist unmöglich, die Wärmequelle für lange Zeit an einem Ort zu befestigen, weilDies kann zum Verbrennen der Rohroberfläche führen.
Beim Schneiden von Wärmeschrumpfung muss beachtet werden, dass es nach der Wärmebehandlung entlang seiner Länge schrumpft.
um die Dichtheit zu gewährleisten Kabelverbindungen Für die Isolierung anderer Strukturen sollten Sie Typen verwenden, die eine Klebeschicht enthalten.

Die Verwendung von Brennern ist am effektivsten bei der Installation von Kupplungen und Anschlüssen von elektrischen Stromkabeln

So installieren Sie ein Schrumpfrohr ordnungsgemäß mit Ihren eigenen Händen

Um die korrekte Installation des wärmeschrumpfbaren Rohrs durchführen zu können, ist es erforderlich, dieses Problem bereits in der Phase der Vorbereitung der Arbeiten verantwortungsbewusst anzugehen.

In der Vorbereitungsphase ist Folgendes erforderlich:

Wählen Sie die gewünschte Standardgröße und Marke für die Schrumpfung.
über die benötigte Materialmenge entscheiden;
den Markt für Angebote untersuchen, die am Wohn- oder Arbeitsort des Nutzers existieren;
Bereiten Sie das notwendige Werkzeug vor.

Besondere Aufmerksamkeit sollte der Auswahl und Vorbereitung des Instruments gewidmet werden, weil Bei Rohren verschiedener Marken ist die Arbeitstemperatur unterschiedlich und kann mehrere hundert Grad erreichen, was mit Geräten wie einem Haushaltsfön oder einem Gasfeuerzeug nicht möglich ist.

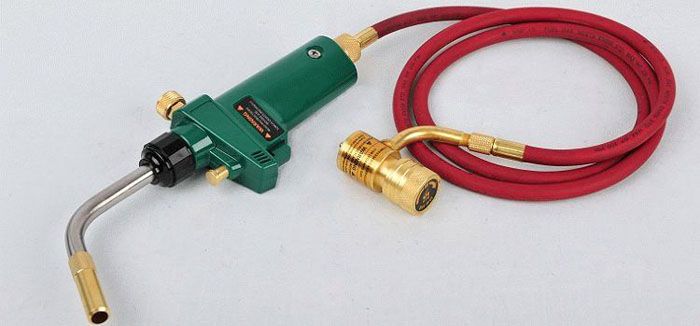

Tragbarer Brenner mit austauschbarer Gasflasche

Folgendes wird als professionelles Werkzeug verwendet:

Bau Haartrockner;
tragbarer Gasbrenner;
Gaslötkolben;
Propanbrenner;
Infrarotbrenner.

Nach Abschluss der Vorbereitungsarbeiten können Sie mit der Installation fortfahren. Der Installationsprozess für Schrumpfschläuche wird in der folgenden Reihenfolge durchgeführt.

Illustration	Aktion ausgeführt wird
	Die Oberfläche der Drähte wird von Schmutz und Fremdkörpern gereinigt und der Wärmeschrumpf auf die erforderliche Länge zugeschnitten.
	Das vorbereitete Röhrenfragment wird auf den Draht gelegt.

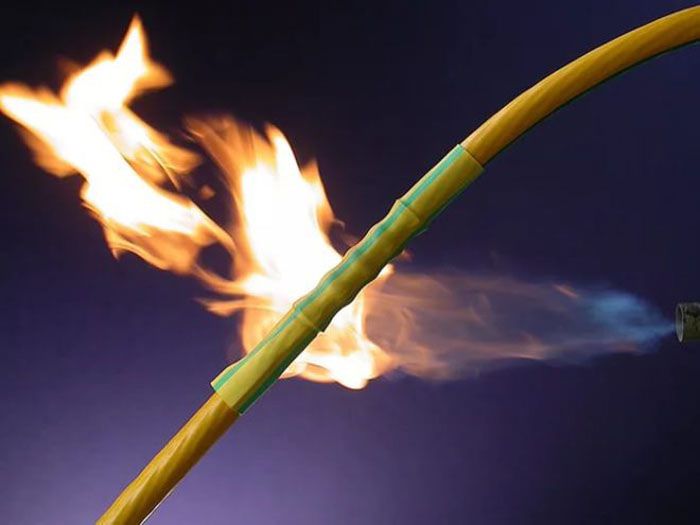

	Das Erhitzen erfolgt mit einem vorbereiteten Werkzeug (Gasbrenner).

Wenn Sie Arbeiten ausführen, müssen Sie Folgendes beachten:

Wenn das Rohr eine beträchtliche Länge und einen großen Durchmesser hat, muss das Erhitzen von seiner Mitte in Richtung der Kanten durchgeführt werden, während es anfänglich in einem Kreis in der Mitte abgelegt werden sollte.

Der tragbare Gaslötkolben handhabt Rohre mit kleinem Durchmesser problemlos

Wenn nicht klar ist, ob ein Stück Wärmeschrumpfung ausreichend lang ist, muss an einem der Enden mit dem Erhitzen begonnen werden, an denen das Schrumpfrohr enden soll (Drahtspitze, Kommunikationsstecker usw.).
Wenn das Rohr auf einer Metalloberfläche mit guter Wärmeleitfähigkeit montiert ist, sollte eine solche Oberfläche vor Beginn der Arbeiten vorgewärmt werden.
Wenn sich auf der zu beschichtenden Oberfläche scharfe Kanten befinden, sollten diese entfernt werden.
Wenn die Länge der Wärmeschrumpfung nicht ausreicht, darf sie nicht gedehnt werden, weil Dies führt zu einer Abnahme der Festigkeit und der dielektrischen Eigenschaften.

Unter Berücksichtigung dieser Anforderungen und der Empfehlungen unserer Redaktion kann jeder Benutzer das wärmeschrumpfbare Rohr problemlos selbst installieren.

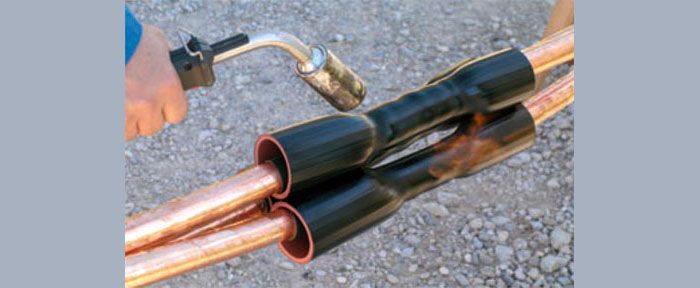

Propanbrenner werden von Fachleuten bei der Installation von Kabelverschraubungen für verschiedene Zwecke verwendet

Zu welchem Preis können Sie Schrumpfschläuche kaufen - Angebotsübersicht

Auf dem Markt für isolierende dielektrische Materialien gibt es eine ziemlich große Auswahl an Schrumpfschläuchen verschiedener Hersteller, mit denen Sie das gewünschte Modell entsprechend den technischen Eigenschaften, dem Zweck und den Betriebsbedingungen der Produkte auswählen können, auf denen sie installiert sind. Sie können Wärmeschrumpfungen für Kabel in Beleuchtungsgeschäften und elektrischen Produkten, in spezialisierten Organisationen, die sich mit Stromversorgung und Kommunikation mit geringem Stromverbrauch befassen, sowie in Internetquellen kaufen, in denen auch Unternehmen vertreten sind, die solche Produkte verkaufen.

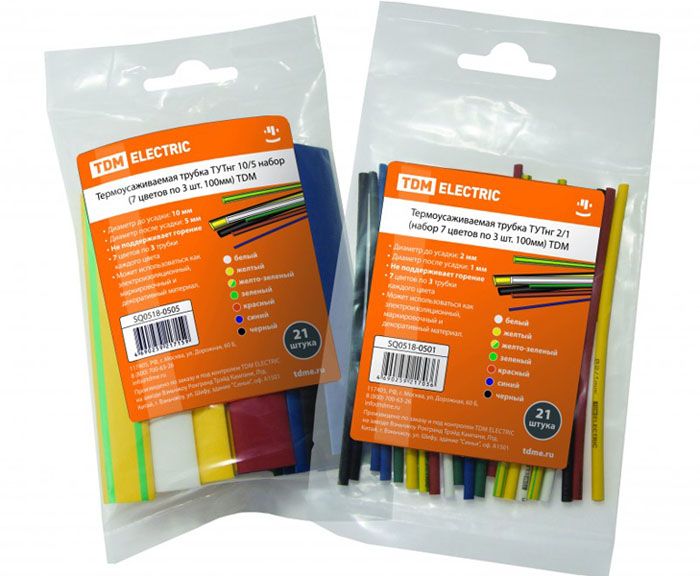

Das wärmeschrumpfbare Rohr wird in Sets mit einer unterschiedlichen Anzahl von Farben und unterschiedlichen Längen sowie in Spulen, Rollen und Kartons derselben Farbe linear verkauft

Die folgende Tabelle zeigt den Preis für einige Standardgrößen eines Schrumpfschlauchs, wenn dieser ab dem zweiten Quartal 2018 über das Internet verkauft wird.

Marke	Größe und Form der Umsetzung	Durchschnittliche Kosten (Stand April 2018), Rubel
		www.220-volt.ru	www.elektrikadeshevo.ru	www.petrovich.ru
TUTng - 4/2	Set - 7 Farben, 21 Stk., 100 mm lang.	27	19,38	32
TUTng - 6/3	Set - 7 Farben, 21 Stk., 100 mm lang.	36	23,69	42
TUTng - 40/20	Set - 7 Farben, 21 Stk., 100 mm lang.	299	-	381
TUTng - 30/15	Rolle - 50 m (schwarz).	-	2419,5	-
TUTng –40/20	Rolle - 50 m (schwarz).	-	3641,5	-
JTC 2037, Ø 4 mm	Mini-Box - 10 m (schwarz).	569	-	-
JTC 2039, Ø 6 mm	Mini-Box - 10 m (schwarz).	595	-	-

Um sich mit den Kosten einer bestimmten Marke und einer bestimmten Standardgröße vertraut zu machen, müssen Sie sich an eine Handelsorganisation wenden, die ein solches Produkt verkauft, oder ein Suchprogramm im Internet verwenden.
