Elektriker für Anfänger: Wie man Klemmen richtig verwendet, um Drähte anzuschließen

Großvaters Methoden des primitiven Verdrillens von Drähten mit obligatorischer Isolierung mit dem berüchtigten blauen Klebeband sind längst vorbei. Moderne Verkabelung erfordert einen professionellen Ansatz, was bedeutet, dass Materialien und Geräte verwendet werden müssen, die nicht nur die höchsten Sicherheitsanforderungen erfüllen, sondern auch Einfachheit, Zuverlässigkeit und attraktives Erscheinungsbild. Eines dieser Geräte sind Anschlüsse zum Anschließen von Drähten. Heute werden wir darüber sprechen, wie man sie richtig auswählt und verwendet.

Kleines Terminal - die Lösung für viele Probleme bei der elektrischen Verkabelung

Wie kann die Verkabelung angeschlossen werden?

Die Art und Weise, wie die beiden Drähte verbunden sind, hängt von vielen Faktoren ab. Berücksichtigen Sie das Metall des Leiters, die Dicke der Verkabelung, die Anzahl der Adern und die Art des Isoliermaterials. Ein wichtiger Faktor sind die Bedingungen, unter denen die Verbindung betrieben wird.

Es gibt verschiedene Haupttypen von Verbindungen:

Jede bestimmte Verbindung verwendet ein eigenes Terminal

Betrachten wir im Detail die Hauptmerkmale all dieser Verbindungen.

Merkmale des professionellen Verdrehens

Das Verdrehen ist die einfachste Methode zum Anschließen der Verkabelung. Für die Arbeit sind keine Spezialwerkzeuge erforderlich, ein Messer und eine Zange reichen aus. Um die Verbindung fest zu machen, empfehlen Experten, die Kerne mindestens 5 cm abzustreifen. Um den Kontakt fest zu machen, werden die Drähte mit einer Zange festgeklemmt und mit einer Drehbewegung verdrillt. Nachdem die resultierende Verbindung in eine Richtung gewickelt und fest mit Klebeband umwickelt ist. Dies ist die einfachste Version einer solchen Verbindung.

Professionelle Elektriker haben andere Möglichkeiten, Drähte miteinander zu verdrillen:

Optionen zum Verdrehen

Anstelle von Klebeband können Sie auch modernes Material verwenden - Schrumpfschläuche. Vor dem Anschließen der Leiter wird der Wärmeschrumpf der erforderlichen Länge auf einen der Drähte gelegt und dann über die Verdrillung gezogen. Es bleibt nur für einen Moment, um ein Streichholz oder Feuerzeug in die Röhre zu bringen. Es wird schrumpfen und die Venen fest fixieren und isolieren.

Schrumpfmaterial schrumpft unter Temperatur

Mit einer zuverlässigen Isolierung hält eine solche Verbindung lange genug. Sein Vorteil ist eine gute Vibrationsfestigkeit, die sich gut zum Bewegen von Maschinen eignet. Elektriker empfehlen diese Methode nicht, wenn Sie Drähte unterschiedlicher Größe anschließen. Während des Betriebs erwärmt ein übermäßiger Widerstand den Kontaktpunkt, so dass die Isolierschicht schmelzen kann. Fachleute raten davon ab, Drähte mit Leitern aus verschiedenen Metallen und Kabel mit einer großen Anzahl von Leitern zu verdrillen.

Löten für perfekte Leitfähigkeit

Nicht nur die einwandfreie Funktion des Mechanismus, sondern auch die Sicherheit des Benutzers hängt von der Zuverlässigkeit und Stärke der Leiterverbindung ab. Löten ist eine der zuverlässigsten Verbindungsarten.

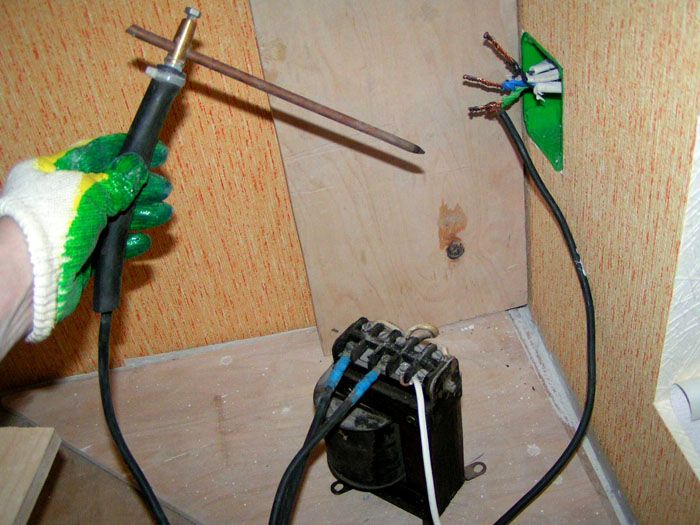

Lötkolben ist in fast jedem Haus verfügbar, und das Verfahren selbst nimmt nicht viel Zeit in Anspruch

Kolophonium wird zum Verzinnen verwendet, und Zinn oder andere Flussmittel werden als Lot verwendet. Es wird empfohlen, Kupferdrähte mit Zinn oder Blei, Aluminium - mit Zink-Zinn-, Aluminium- oder Kupferverbindungen zu löten. Vor dem Löten werden die Drähte mit einer der oben genannten Methoden abgezogen und verdrillt. Danach werden Kolophonium und Flussmittel mit einem Lötkolben auf die Verdrillungsstelle aufgetragen.

Nach dem Löten wird die Verbindung mit Klebeband oder Schrumpfschlauch isoliert. Der schwierigste Teil ist das Löten von Aluminiumdrähten. Es oxidiert bei hohen Temperaturen schnell und bildet keine starke Bindung mit dem Lötmaterial. Für eine starke Verbindung müssen Sie Verzinnen verwenden.

Wenn das Löten korrekt durchgeführt wurde, sollte der Kontakt gut sein. Der einzige Nachteil ist die Zerbrechlichkeit der Verbindung, die unter Vibrationen und mechanischen Belastungen nicht lange hält.

Für Profis: Schweißen

Durch das Schweißen kann das Metall der Leiter verschmelzen und einen optimalen Widerstand bieten. Dieser Kontakt ist stark und dauerhaft.

Der einzige Nachteil der Verbindung ist die Notwendigkeit, spezielle Geräte zu verwenden - ein Schweißgerät

Lichtbogen-, Punkt-, Torsions-, Plasma-, Ultraschall- und Strahlschweißen können verwendet werden.

Solche Arbeiten erfordern Erfahrung und Geschicklichkeit, daher ist die Schweißmethode ein Werkzeug für professionelle Elektriker. Sie verwenden Graphit- und Kohlenstoffelektroden, arbeiten stationär und arbeiten mit hoher Präzision Wechselrichter mit Spannungsregelung... Diese Technik ist nicht für häusliche Bedingungen geeignet, nur erfahrene Schweißer wissen, wie man die Drähte auf solch komplexe Weise richtig miteinander verbindet.

Nach dem Schweißen wird der Kontaktpunkt ebenfalls mit Klebeband oder Wärmeschrumpfung isoliert.

Crimpen mit Ärmeln

Zurück zu den Methoden zum Anschließen von Kabeln, die für den Hausgebrauch besser zugänglich sind, ist zu beachten, dass das Crimpen eine einfache und kostengünstige Methode ist, die ohne besondere Kenntnisse angewendet werden kann.

Die Hülsenverbindung zeichnet sich durch hohe Festigkeit und Beständigkeit gegen mechanische Beanspruchung aus

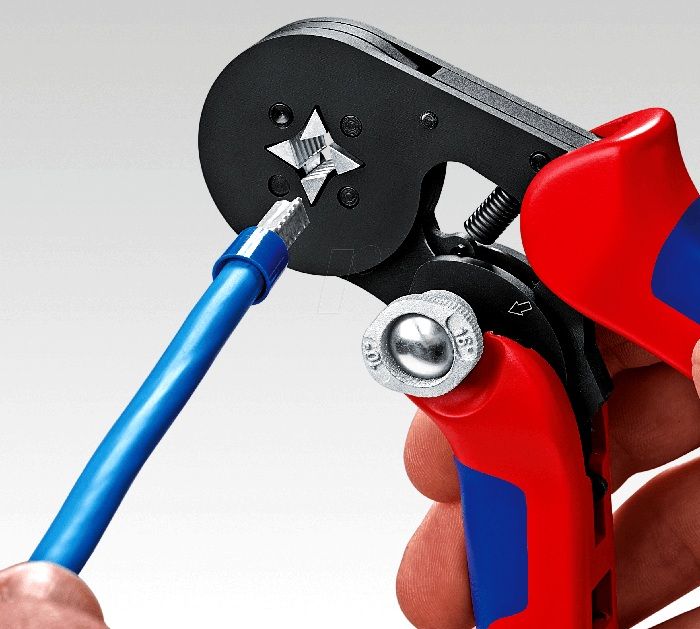

Die Technik ist sehr einfach: Drahtlitzen werden in eine Metallhülse eingeführt und dann wird das weiche Metall mit einer Zange oder einem Schraubstock gecrimpt. Verwenden Sie zu diesem Zweck am besten eine Spezialzange. Sie können Hülsen bis zu 120 mm² manuell crimpen. Wenn ein größerer Liner erforderlich ist, verwenden Sie Hydraulik. Der Nachteil einer Hülsenverbindung besteht darin, dass sie endgültig ist und bei Bedarf nicht funktioniert, um den Kontakt zu korrigieren, ohne den Draht abzuschneiden.

Verwendung von Klemmenblöcken zum Verbinden von Drähten

Am einfachsten zu bedienen und gleichzeitig zuverlässig ist die Installation mit Klemmenblöcken.

Diese einfachen, aber zuverlässigen Geräte ersetzen sicher andere Schaltmethoden.

Bei der Montage von Leitern aus verschiedenen Metallen können Anschlussklemmen für Drähte verwendet werden. Gleichzeitig vermeidet die Konstruktion der Klemmen einen direkten Kontakt zwischen Aluminium und Kupfer und die Bildung von Korrosion, die für eine solche Verbindung unvermeidlich ist.

Klemmenblöcke werden in drei Haupttypen unterteilt: Messer, Schraube und Feder. Als Grundmaterial wird in der Regel eine Messinglegierung verwendet. Einige Modelle sind mit einem Gel gefüllt, das die Kontakte vor Korrosion schützt.

Standardanforderungen für Klemmleisten

Wie jede elektrische Komponente hat der Klemmenblock Standards für Zuverlässigkeit und Qualität entwickelt:

Vor- und Nachteile der Terminalumschaltung

Terminalverbindungen haben wie jedes Gerät Vor- und Nachteile. Zunächst zu den Vorteilen:

Kleine Geräte passen perfekt in eine Anschlussdose

Nachteile von Klemmverbindungen:

So wählen Sie Klemmen zum Anschließen von Drähten aus

Um das richtige Terminal auszuwählen, sollten Sie zunächst das Kabel untersuchen, das Sie anschließen möchten. Sie müssen die Größe des Abschnitts herausfinden, dies wird normalerweise in der Markierung des Drahtes angegeben.

Das zweite Auswahlkriterium ist hochwertiges Anschlussmaterial. Es muss steif genug und zuverlässig isoliert sein. Es ist besser, wenn die Schraube und die Halterung des Geräts aus Stahl bestehen. Die Klemmen müssen kompakt sein. Möglicherweise müssen Sie die Kontaktgruppe auf engstem Raum platzieren, sodass die Größe der Verbindungen von Bedeutung ist.

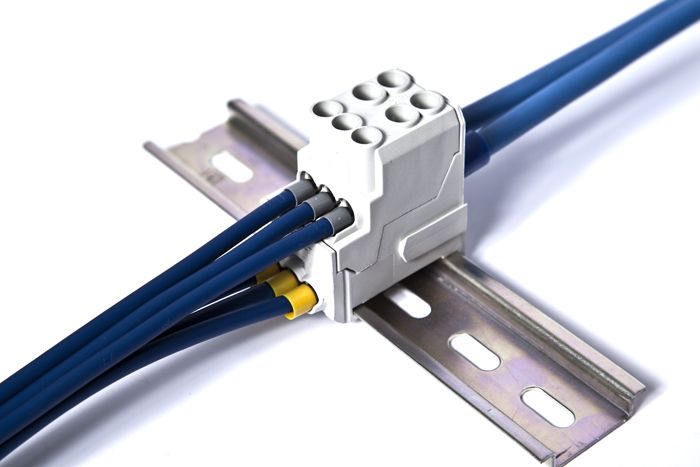

Wenn die Klemmen auf der Schiene "verschachtelt" werden, werden Geräte mit geeigneten Abmessungen ausgewählt

Ein weiteres Kriterium für die richtige Wahl ist die einfache Installation und Wartung. Besonders praktisch sind die Klemmen mit einem Führungskegel und einer Flagge, die den Leitereintrittspunkt markieren.

Praktisch, wenn die Anschlussfläche zum Markieren geeignet ist. Manchmal ist es für den weiteren Betrieb der Verbindung notwendig.

Diese einfachen, aber zuverlässigen Geräte ersetzen sicher andere Schaltmethoden.

Arten von Anschlusskontakten

Moderne Hersteller bieten eine breite Palette von Schaltern an, um Verbindungen für verschiedene Zwecke herzustellen. Jedes Modell erfüllt bestimmte Aufgaben und Anforderungen, wir werden sie genauer betrachten.

Schraubenschalter

Diese einfachen und zuverlässigen Geräte eignen sich perfekt für die Installation in Steckdosen und ähnlichen Orten. Die Kerne werden mit Schrauben im Anschluss befestigt.

Schraubklemmenblock

Schraubklemmen werden nicht für Aluminiumkabel verwendet. Dies liegt daran, dass der Aluminiumleiter unter dem Druck des Schraubverschlusses zusammenfällt. Wenn der Schalter hat Bodenkontaktist der Schraubenkopf mit grüner Farbe markiert.

Anschlussklemmen für Drähte

Bei der Konstruktion solcher Schalter wird eine kleine Feder verwendet, die den Kern in der gewünschten Position fixiert.

Anschlussklemme

Diese Klemmenblöcke werden im Handumdrehen installiert: Die abisolierte Verkabelung wird einfach eingeführt und die Fixierung erfolgt mit einem Klick.

Anschlusskastenschalter

Solche Klemmen werden verwendet, um Drähte in Anschlusskästen zu verbinden. Der Schalterkörper besteht aus Polycarbonat und der Kontaktpunkt aus Kupfer. Federn werden verwendet, um die Kerne zu befestigen.

Viele Schaltkästen werden mit vormontierten Schaltern geliefert

Aus Gründen der Zuverlässigkeit werden die Klemmen mit einer speziellen Paste behandelt, die die Kontakte vor Überhitzung schützt.

Video zum ordnungsgemäßen Anschließen von Kabeln in einer Anschlussdose mithilfe von Klemmen

Sicherungsklemmen

Ein separater Schaltertyp verfügt über eine eingebaute Sicherung.Solche Kontaktgruppen schützen die Verkabelung zusätzlich vor Kurzschlüssen.

Sicherungskontaktgerät

Solche Wagen zum Verbinden von Drähten nehmen mehr Platz ein als herkömmliche Klemmenblöcke und werden in Fällen verwendet, in denen Elektrogeräte keine eingebauten Sicherungen in ihrer Konstruktion haben.

Pads anschließen

Pads sind ein praktisches Gerät zum Anschließen mehrerer Drähte. Messingrohre mit Gewindebohrungen werden in den Körper einer solchen Vorrichtung eingebracht. Mit Hilfe derart kleiner Geräte ist es möglich, Kupfer- und Aluminiumdrähte sowie Leiter mit unterschiedlichen Querschnitten miteinander zu verbinden.

Klemmenblöcke

Das Einschalten des Blocks erfolgt so, dass sich die Leiter nicht direkt berühren. Das einzige, worauf Sie achten sollten, ist die Anzeige des Nennstroms am Block selbst.

Blade-Terminals

Diese Schalter werden auch als Drahtcrimpklemmen bezeichnet. Sie werden für Stromleiter mit einem kleinen Querschnitt von bis zu 2,5 mm verwendet. Die maximale Spannung für eine solche Verbindung beträgt 5 kV. Eine solche Verbindung hält einem stärkeren Strom nicht stand, sodass Messerklemmenblöcke in großen Kraftwerken nicht verwendet werden.

Messerschalter können 2 bis 8 Kerne verbinden

Welche Klemmenblöcke sind besser

In der Tat sollte die Auswahl des richtigen Terminals sehr ernst genommen werden. Insbesondere, wenn Drähte mit Leitern aus verschiedenen Metallen verbunden werden müssen. Während des Betriebs werden solche Kontakte sehr heiß und verformt. Dies kann zu einem vollständigen Verlust der Schaltungsintegrität und sogar zu einem Kurzschluss führen. Es ist zu beachten, dass Feder- und Schraubklemmen nicht zur Befestigung von Aluminium- und Kupferkabeln geeignet sind.

Ein paar Worte zu Schalterherstellern

Produkte europäischer, chinesischer und einheimischer Hersteller werden in den Regalen von Elektrofachgeschäften präsentiert. In der Regel sind nur wenige normale Käufer über die Herkunft der Schalter verwirrt. Und vergebens. Diese winzigen Geräte in Fingergröße können dazu beitragen, Ihr Eigentum zu schützen. Sie sollten chinesischen Konsumgütern nicht blind vertrauen. In den meisten Fällen erfüllen Chinas Produkte nicht die Anforderungen der nationalen Standards.

Solche Klemmenblöcke schmelzen beim ersten Spannungsabfall.

Inländische Produkte sind zuverlässiger, aber weniger ästhetisch und technologisch. Europäische Waren sind teurer, aber ich habe ein solches Terminal gekauft und vergessen. Hersteller garantieren eine langfristige und zuverlässige Leistung ihrer Produkte. Hier sind einige davon:

LEGRAND

Schraubenschalter dieses Herstellers sind das beliebteste Produkt in dieser Kategorie. Messingprodukte sind vernickelt und halten extremen Temperaturschwankungen zuverlässig stand. Solche Anschlüsse zeichnen sich durch eine hohe Festigkeit und einen großen Größenbereich aus.

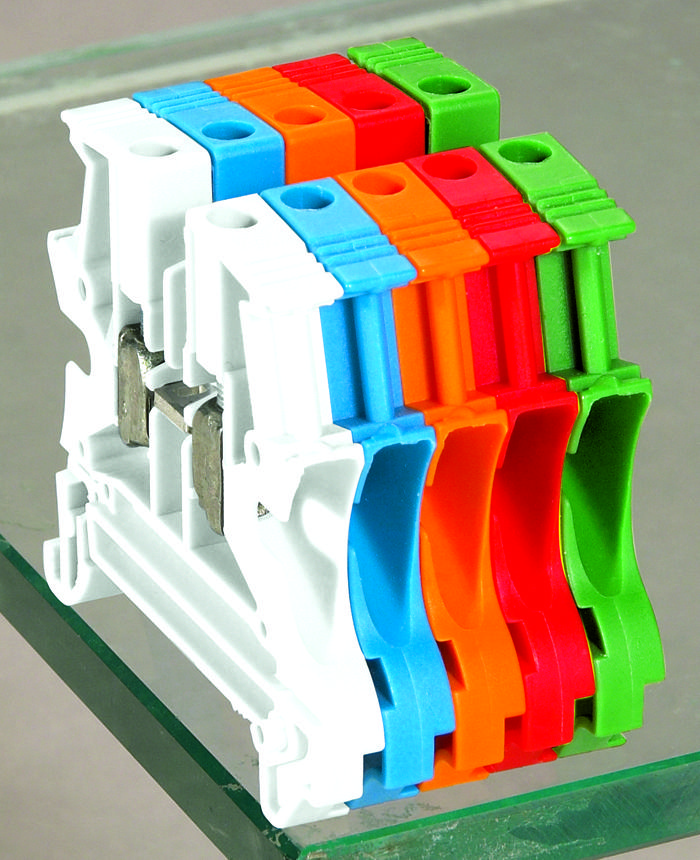

Um die Unterscheidung zwischen Drähten während der Installation und des Betriebs zu vereinfachen, sind die Klemmen in verschiedenen Farben ausgeführt

WAGO

Die Produkte des französischen Unternehmens garantieren eine starke Verbindung von Kabeln unterschiedlicher Art und Querschnitte. Die Geräte widerstehen möglichen Vibrationen und Dehnungen perfekt und werden ohne Spezialwerkzeug installiert. Das Hauptmaterial der französischen Klemmenblöcke ist verzinntes Kupfer, das einen guten Kontakt mit geringem Widerstand bietet. Einige Modelle sind mit Korrosionsschutzgel gefüllt.

Mit der WAGO-Produktpalette können Sie für jede Aufgabe ein Produkt auswählen

PHOENIX KONTAKT

Der deutsche Hersteller zeichnet sich durch hervorragende Produktqualität aus. Es bietet über 200 verschiedene Schalter für verschiedene Arten von Verbindungen. Unter den vorgestellten Modellen gibt es solche, die gegen hohe Luftfeuchtigkeit und Explosionsgefahr beständig sind.

PHOENIX CONTACT-Klemmenblöcke sind besonders robust

WIEDMULLER

Eine andere europäische Marke bietet eineinhalbhundert Terminalmodelle an. Das Sortiment basiert auf Schraubverbindungen nach DIN-Technologie.

WIEDMULLER-Terminals

Häufiges Problem: So verbinden Sie Aluminium- und Kupferdraht

Bewohner von sowjetisch gebauten Häusern stehen oft vor einer solchen Aufgabe. Zu dieser Zeit wurde fast die gesamte Verkabelung mit Aluminiumleitern durchgeführt. Moderne Elektriker verwenden meist Kupferdraht. Wie verbinde ich Aluminium mit Kupferdraht? Es gibt Skeptiker, die argumentieren, dass eine solche Verbindung unmöglich ist. Du solltest ihnen nicht glauben. Wenn Sie die unten aufgeführten Techniken korrekt anwenden, ist die Umschaltung zuverlässig und dauerhaft.

Wie bereits erwähnt, funktioniert gewöhnliches Verdrehen für eine solche Verbindung nicht. Der Kontakt zwischen Kupfer und Aluminium ist sehr heiß und kann die Isolationsschicht beschädigen.

Option 1 - verschraubt

Dies ist eine einfache und kostengünstige Methode, bei der eine Stahlmutter, eine Schraube und eine Unterlegscheibe verwendet werden. Aufgrund der beeindruckenden Abmessungen solcher Befestigungselemente ist es unwahrscheinlich, dass sie in eine moderne kleine Anschlussdose eingesetzt werden können. Andererseits können Sie durch eine solche Umschaltung die Verkabelung nicht nur aus verschiedenen Metallen, sondern auch mit verschiedenen Abschnitten kombinieren. Diese Anschlüsse lassen sich bei Bedarf leicht zerlegen und zusammenbauen.

Videoempfehlungen zum Verschrauben:

Option 2 - Mutteranschluss

Der Name einer solchen Verbindung wurde von Elektrikern wegen der äußeren Ähnlichkeit erfunden. Für Verbindungselemente wird eine spezielle Crimpverbindung verwendet, die in Elektrofachgeschäften verkauft wird. Das Gerät besteht aus zwei Matrizen mit Nuten für Leiter. Nach dem Fixieren der Venen werden die Matrizen mit Klebeband umwickelt.

In der Praxis sieht es so aus:

Option 3 - Klemmenschalter

Einfache Installation und zuverlässige Anschlussmöglichkeit. Der Block wird entsprechend dem Querschnitt der Drähte ausgewählt. Gezackte Befestigungselemente sorgen für eine sichere Befestigung der Leiter. Es muss beachtet werden, dass Aluminium keine Schraubverbindungen mag, daher müssen Sie den Kontakt regelmäßig überprüfen, ohne darauf zu warten, dass er sich löst.

Installationsrichtlinien für Switches:

Eine kleine Meisterklasse zum Verbinden von Drähten mit Klemmen

Illustration	Arbeitsbeschreibung
	Zum Anschluss an Klemmenblöcke der Serie 2273 die Drähte auf eine Länge von 10 Millimetern abisolieren. Nach dem Abisolieren werden die Enden der Verkabelung mit geringem Aufwand in die Anschlusslöcher eingeführt. Das Entfernen ist einfach - Sie müssen nur mit leichten Drehbewegungen am Draht ziehen. Solche Geräte sind für Anschlusskästen geeignet.
	Biegen Sie die Hebel, um die Klemmenblöcke der Serie 22 zu installieren. Danach werden die abisolierten Kerne in die Löcher eingeführt und die Hebel wieder an ihren Platz gebracht. Solche Schalter sind als vorübergehende Maßnahme sehr praktisch, sie lassen sich leicht trennen.
	Die Serie 224 eignet sich am besten zum Verbinden von Decken- und Wandleuchten. Es verbindet zuverlässig feste und verseilte Drähte. Die Leiter werden wie gewohnt abgezogen, aber die verseilten Leiter müssen vor der Installation verdrillt werden, damit keiner der dünnen Drähte verbogen oder gebrochen wird. Der einadrige Draht wird mit Fett in das Loch eingeführt. Die Verbindung lässt sich durch Drücken des Hebels leicht zerlegen.
	Um die Verkabelung mit PSA zu befestigen, sollten Sie die Enden der Drähte auf eine Länge abisolieren, die etwas kleiner als die Länge der Kappe ist. Danach wird die Kappe einfach auf die Leiter geschraubt. Wenn Sie die Kappe entfernen, finden Sie eine Feder, die die Drehung zusammenhält.
	Die Schraubklemmen müssen regelmäßig gewartet werden. Der feste Draht wird einfach abgezogen, in das Loch eingeführt und mit einer Schraube festgezogen. Der Litzendraht muss mit einer Spitze verzinnt oder gecrimpt und erst dann in die Nut des Anschlusses eingeführt werden. Auf diese Weise wird das geschützte Ende nicht durch die Schraube auseinandergerissen.

Zu welchem ​​Preis können Sie Terminals kaufen

Klemmen und Klemmenblöcke werden in Elektrofachgeschäften verkauft. Viele Online-Shops bieten auch ein solches Produkt an. Die durchschnittlichen Kosten für ein Gerät betragen 8 ÷ 15 Rubel. Sie sollten keine zu billigen Produkte kaufen, höchstwahrscheinlich bestehen sie aus minderwertigem Material. Vertrauen Sie vertrauenswürdigen Herstellern und lassen Sie Ihr Zuhause hell werden!
