Einzeiliges Stromversorgungsdiagramm - Zweck und Typen
In Übereinstimmung mit den "Regeln für den technischen Betrieb elektrischer Anlagen von Verbrauchern" ist ein einzeiliges Stromversorgungsdiagramm eine der Arten von Exekutivdokumentationen, die von einer Organisation und einer Privatperson, die Stromnetze und -geräte unbedingt betreibt, erhältlich sein müssen. In diesem Artikel der Ausgabe homepro.techinfus.com/de/ werden wir detailliert beschreiben, was ein solches Schema ist, was es enthalten sollte und welche Regeln für seine Gestaltung gemäß allen behördlichen Dokumenten gelten.
Der Inhalt des Artikels
Was ist ein einzeiliges Stromversorgungsdiagramm und warum wird es benötigt?
Ein einzeiliges Stromversorgungsdiagramm ist ein technisches Dokument, in dem alle Elemente des Stromnetzes der Anlage unter Angabe ihrer Eigenschaften und Parameter sowie der installierten und berechneten Kapazität der gesamten Anlage angezeigt werden. Der Begriff "einzeilig" bedeutet, dass alle am Objekt vorhandenen elektrischen Verbindungen, unabhängig von ihrer Phase, im Diagramm als einzelne Leitung angezeigt werden. Die Regeln für den Entwurf einzeiliger Diagramme sind in GOST 2.702-2011 "Unified System for Design Documentation (ESKD)" geregelt. Regeln für die Implementierung von Stromkreisen ". Der Hauptzweck einer solchen Exekutivdokumentation besteht darin, Informationen und eine visuelle Wahrnehmung der Konfiguration des Stromnetzes der Anlage bereitzustellen, die für Entscheidungen während des Betriebs des Energiesektors erforderlich ist.

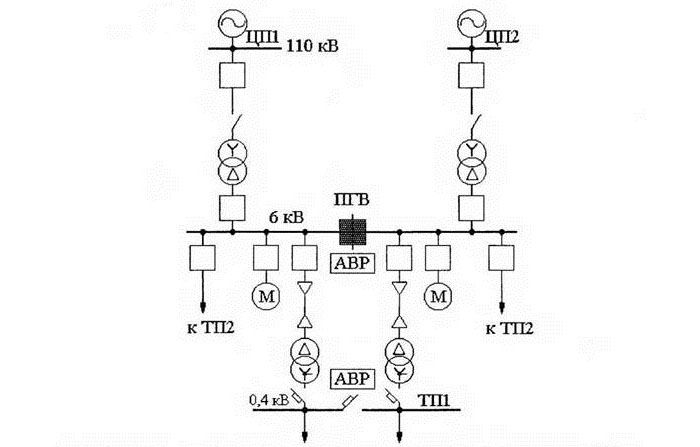

Ein Beispiel für den Entwurf eines einzeiligen Stromversorgungsdiagramms eines Industrieunternehmens
Arten von einleitenden Stromkreisen
Abhängig von der Phase, in der Arbeiten zur Erstellung des elektrischen Netzes des Objekts erstellt werden, hängen Typ und Verwendungszweck ab.In der Phase der Entwicklung der Projektdokumentation wird ein einzeiliges Berechnungsdiagramm erstellt, das als Hauptdokument für die Berechnung der Parameter des Stromversorgungssystems dient. Dieses Dokument ist für spätere Genehmigungen bei den Behörden erforderlich, die technische Bedingungen für den Anschluss des Bauobjekts an die vorhandenen Stromnetze erlassen, bei denen es sich um die Stromnetzorganisationen am Standort des Anlagenverbrauchers für elektrische Energie handelt.
Hinweis! Das Verfahren zur Erlangung technischer Spezifikationen für den Anschluss an elektrische Netze wird durch eine Reihe von Dokumenten geregelt. Darunter: Dekret der Regierung der Russischen Föderation Nr. 861 vom 27. Dezember 2004 "Über die Genehmigung der Regeln für den nichtdiskriminierenden Zugang zu Diensten für die Übertragung elektrischer Energie und die Bereitstellung dieser Dienste", "Regeln für den nicht diskriminierenden Zugang zu Diensten für die operative Versandkontrolle in der Energiewirtschaft und die Bereitstellung dieser Dienste", " Von den Regeln für den nichtdiskriminierenden Zugang zu den Diensten des Verwalters des Großhandelssystems und der Erbringung dieser Dienstleistungen "sowie von den" Regeln für die technologische Verbindung von Stromempfängern von Verbrauchern elektrischer Energie, Einrichtungen zur Erzeugung elektrischer Energie sowie von Stromnetzanlagen von Netzorganisationen und anderen Personen für Elektrizität Netzwerke ". Alle behördlichen Dokumente müssen bei der Entwicklung der Dokumentation berücksichtigt werden.
In der Betriebsphase der Anlage werden einzeilige Exekutivdiagramme erstellt, in denen alle Änderungen aufgeführt sind, die während der Nutzung an der Konfiguration des Stromnetzes vorgenommen wurden. Dies kann auf die Modernisierung der verwendeten Geräte oder deren Austausch, das Hinzufügen neuer Kapazitäten oder eine Änderung der Konfiguration von Amtsleitungs- und Gruppenleitungen zurückzuführen sein. In großen Anlagen, in denen das Stromversorgungssystem in mehrere Ebenen unterteilt ist, werden für jede Verbrauchergruppe einzeilige Diagramme erstellt: "die Anlage als Ganzes - Werkstatt - Standort" usw. Zunächst wird eine Zeichnung erstellt, die die Unterstationen (TP) und die Konfiguration der Netzwerke zeigt, die sie vereinen, dann das Diagramm des TP oder MSB (Hauptschalttafel) und dann - jedes in der Einrichtung verfügbare Stromversorgungs- oder Beleuchtungsfeld.
Hinweis! In Einrichtungen mit verschiedenen Eigentumsformen ist die für den Energiesektor verantwortliche Person für die Aufrechterhaltung der technischen Dokumentation und deren Einhaltung der Anforderungen verantwortlich (PTEEP, Kapitel 1.2 "Pflichten, Verantwortung der Verbraucher für die Einhaltung der Vorschriften").
Auf der Basis von Einleitungsstromkreisen werden andere Stromkreise des Stromversorgungssystems entwickelt: Struktur und Funktion, Prinzip und Installation.
Konstruktionsprinzipien für ein einzeiliges Stromversorgungsdiagramm
Bei der Entwicklung und Erstellung von Bestandsdokumentationen müssen die Anforderungen für ähnliche Dokumente eingehalten werden, die in der Zulassungsliteratur sowie in PTEEP und PUE ("Regeln für die elektrische Installation") aufgeführt sind.
Was sollte ein einzeiliges Stromversorgungsdiagramm enthalten?
Die folgenden Informationen sollten in einzeiligen Stromversorgungsdiagrammen enthalten sein:
- die Grenze der Verantwortungszone der Organisation, die elektrische Energie liefert, und ihrer Verbraucher;
Hinweis! Die Grenze des Verantwortungsbereichs wird im Vertrag für die Stromversorgung eines bestimmten Objekts angezeigt.
- Eingangsverteilungsgeräte (ASU) oder Hauptschalttafel sowie Umspannwerke in der Bilanz des Verbrauchers mit Anzeige von ATS-Geräten (automatisches Einschalten der Reserve), falls vorhanden;
Wichtig! Wenn im Stromversorgungssystem eine autonome Stromversorgung vorhanden ist, muss diese unbedingt im einzeiligen Diagramm wiedergegeben werden.
- Messgeräte für elektrische Energie, die das Umwandlungsverhältnis von Stromwandlern anzeigen, wenn Zähler verwendet werden, die mit einem Sekundärstrom von 5 Ampere betrieben werden;
- Informationen zu allen in der Anlage verfügbaren Verteilerschränken, sowohl zu Stromversorgungsanlagen als auch zu Beleuchtungssystemen;
- die Länge der elektrischen Hauptleitungen mit Angabe der Marke der Kabel, Drähte und Verlegungsmethoden;
- technische Parameter und Zustand in der Arbeitsposition aller automatischen Abschaltvorrichtungen, einschließlich Leistungsschalter, FI-Schutzschalter und Sicherungen;
- Daten zu allen elektrischen Lasten, die an die im Diagramm angezeigten Geräte angeschlossen sind, geben deren Leistung, Strom und cos ϕ an.

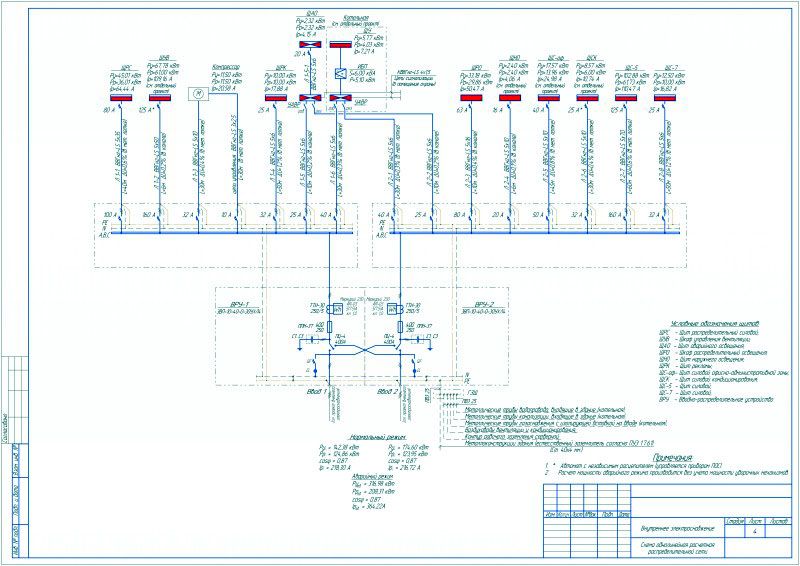

Eine Variante der Ausführung des berechneten einzeiligen Stromversorgungsdiagramms eines Verwaltungsgebäudes
Entwurfsphasen
Das Vorhandensein eines einzeiligen Stromversorgungsdiagramms ist eine Voraussetzung für die Erlaubnis, das Bauobjekt mit den Netzen der Stromversorgungsorganisation zu verbinden. Daher ist es erforderlich, technische Bedingungen anzufordern, bevor mit der Entwicklung fortgefahren werden kann.
In dieser Hinsicht können alle Arbeiten an der Gestaltung des Stromversorgungsschemas in mehrere Phasen unterteilt werden:
- Anforderung und Erhalt technischer Spezifikationen;
- Entwicklung eines einzeiligen Stromversorgungsdiagramms auf der Grundlage der eingegangenen Dokumente;
- Koordination der entwickelten Dokumentation in der Organisation, die die technischen Spezifikationen herausgegeben hat.
Registrierungsregeln, GOST-Anforderungen
Bei der Erstellung eines einzeiligen Stromversorgungsdiagramms müssen die Anforderungen der GOSTs für diesen Prozess eingehalten werden, nämlich:
- GOST 2.709-89 „Einheitliches System für die Konstruktionsdokumentation (ESKD). Herkömmliche Bezeichnungen von Drähten und Kontaktverbindungen von elektrischen Elementen, Geräten und Abschnitten von Stromkreisen in elektrischen Stromkreisen ";
- GOST 2.755-87 „Einheitliches System für die Konstruktionsdokumentation (ESKD). Grafische Bezeichnungen in Stromkreisen. Schaltgeräte und Kontaktverbindungen ";
- GOST 2.721-74 „Einheitliches System für die Konstruktionsdokumentation (ESKD). Bedingte grafische Bezeichnungen in Schemata. Bezeichnungen für den allgemeinen Gebrauch (mit den Änderungsanträgen Nr. 1, 2, 3, 4) ";
- GOST 2.710-81 „Einheitliches System für die Konstruktionsdokumentation (ESKD). Alphanumerische Bezeichnungen in Stromkreisen (mit Änderung Nr. 1) ".
Die Entwurfsoption für ein einzeiliges Stromversorgungsdiagramm gemäß diesen GOSTs ist in der folgenden Abbildung dargestellt.
Symbole für die Erstellung einzeiliger Diagramme
Alle Elemente des Stromversorgungssystems werden im Diagramm in Form von grafischen Darstellungen angezeigt, die in der im vorherigen Abschnitt des Artikels angegebenen normativen Literatur geregelt sind. Schaltkästen und Schränke für verschiedene Zwecke sind wie folgt dargestellt.

Das Kabelzubehör (Steckdosen und Schalter) wird je nach Ausführung und Art der Ausführung so angezeigt

Schaltgeräte (Leistungsschalter und Anlasser, Kurzschlüsse und Abscheider sowie andere Geräte) sind wie folgt dargestellt

Um herauszufinden, wie die Executive-Dokumentation korrekt erstellt wird, müssen alle Anforderungen von GOSTs untersucht oder ein spezielles Computerprogramm verwendet werden, das alle diese Anforderungen im automatischen Modus bei der Verwendung berücksichtigt
Programme zur Ausführung von Executive Documentation
Derzeit reicht es aus, nur einen PC und eine spezielle Software zu haben, um das entwickelte einzeilige Diagramm gemäß den Anforderungen von GOST zu erstellen. Es gibt verschiedene Arten von Computerprogrammen, die für diese Zwecke entwickelt wurden:
- "Compass-Electric" - Ein kostenloses Programm, das recht einfach zu bedienen ist, ist bei Ingenieuren und Technikern beliebt, die in den Diensten des Chefingenieurs von Unternehmen verschiedener Profile arbeiten.
- Microsoft Visio - ein kostenloses Programm, das normalerweise verwendet wird, wenn ein Stromversorgungssystem für ein Privathaus oder eine Wohnung einmalig erstellt wird.
- "1-2-3 Schema" Ist ein kostenloses Programm, das bei Studenten und angehenden Technikern beliebt ist.
- "Adler" - Das Programm wird in kostenlosen und kostenpflichtigen Paketen implementiert, die sich in ihren technischen Fähigkeiten unterscheiden.
- DipTrace - Das Programm dient zum Erstellen elektrischer Schaltkreise und zum Zeichnen von Leiterplatten, die bei der Herstellung elektronischer Geräte verwendet werden.
- "AutoCAD Elektriker" - eines der bekanntesten und am weitesten verbreiteten Programme, das sowohl von professionellen Designern als auch von normalen Benutzern mit ausreichender Erfahrung in der Computertechnologie verwendet wird.
Video: Tipps eines erfahrenen Elektrikers
In diesem Video erfahren Sie, wie Sie ein einzeiliges Stromversorgungsschema für ein Haus erstellen, das auf einer dreiphasigen Schalttafel basiert.
Und wenn Sie Fragen an den Autor des Artikels haben, zögern Sie nicht, diese unten in den Kommentaren zu hinterlassen.
