Varmekrympning for ledninger - en pålidelig måde at isolere strømførende ledere på

Mærker:Belysning

For sikker drift af de elektriske faciliteter i industrielle virksomheder, boliger og fællesfaciliteter såvel som andre elektriske netværk er det nødvendigt at sikre pålidelig isolering af spændingsførende dele af udstyret. For at imødekomme disse krav anvendes forskellige isoleringsmaterialer og enheder: isoleringstape og hætter, beskyttelsesskærme og varmekrympbare rør. Varmekrympning for ledninger - anvendelsesområdet for beskyttelsesrør, hvordan man vælger dem og udfører installationen selv, vi fortæller dig om dette i gennemgangen af homepro.techinfus.com/da/ redaktion.

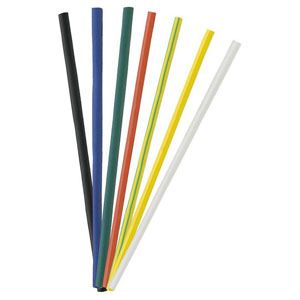

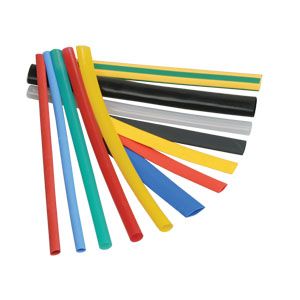

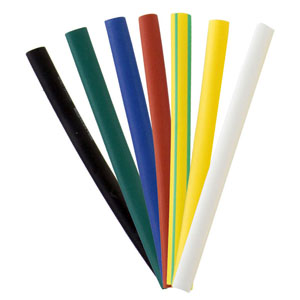

Varmekrympelig slange til ledninger varierer i farve og diameter

Indholdet af artiklen

1 Hvad er varmekrympning
2 Formål og anvendelsesområder for det varmekrympbare rør HER
3 Fordele og ulemper ved varmekrympbar slange
4 Typer af varmekrympelig slange til ledninger
5 Grundlæggende og yderligere egenskaber HER
6 Hvordan rør er mærket
7 Sådan vælger du en varmekrympeslange - vores redaktionsteams anbefalinger
8 Sådan installeres et varmekrympeslange korrekt med dine egne hænder
9 Til hvilken pris kan du købe krympeslanger - en oversigt over tilbud
10 Video: applikation til varmekrympeslange

Hvad er varmekrympning

Et varmekrympbart rør (varmekrympning) er et produkt lavet af termoplastiske plasttyper (polyethylen, polyester, fluorelastomer og andre), som når de opvarmes begynder at "strømme", når de strækker sig, og når de afkøles, hærder de. I dette tilfælde bevares formen til et sådant produkt under opvarmning, efter at det er afkølet. Varmekrympbare rør, der anvendes i elektriske netværk, skal overholde GOST 17675-87 “Fleksible elektriske isoleringsrør. Generelle tekniske betingelser ". Varmekrympning er let at bruge, som bestemmer en lang række anvendelser.

Når du installerer sådanne produkter, er det nok at anbringe røret på den forberedte del af ledningen, dele af en maskine eller anden enhed og derefter opvarme det. Opvarmning udføres med en hårtørrer, brænder eller åben ild, hvis dette er tilladt af sikkerhedsmæssige årsager. Når det opvarmes, falder krympningen i størrelse og får kontraktion form af et isoleret objekt, hvorefter det hærder.

Under indflydelse af høj temperatur antager varmekrympningen formen og dimensionerne af det produkt, som den er placeret på, og bevarer dem efter afkøling

Formål og anvendelsesområder for det varmekrympbare rør HER

Varmekrympbare rørs (HE) evne til tredobbelt forlængelse, modstand mod overdreven opvarmning og åben ild, trækstyrke og elasticitet samt modstandsdygtighed over for virkningerne af kemisk aktive stoffer (syre, alkali) bestemmer deres formål og anvendelser. Hovedområdet for anvendelse af varmekrympbare ledninger er energi, hvor de bruges til at udføre arbejde:

isolering af strømførende dele af udstyr og ledende ledninger af ledninger;
til beskyttelse af forbindelsespunkterne for kabelledninger
ved montering af koblinger og kabelsko;
på trådmarkering.

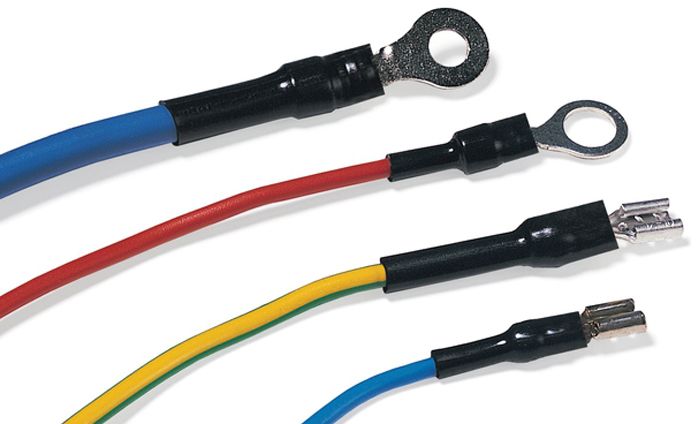

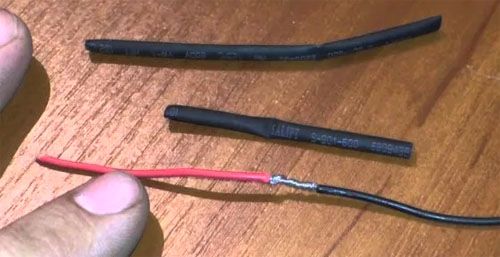

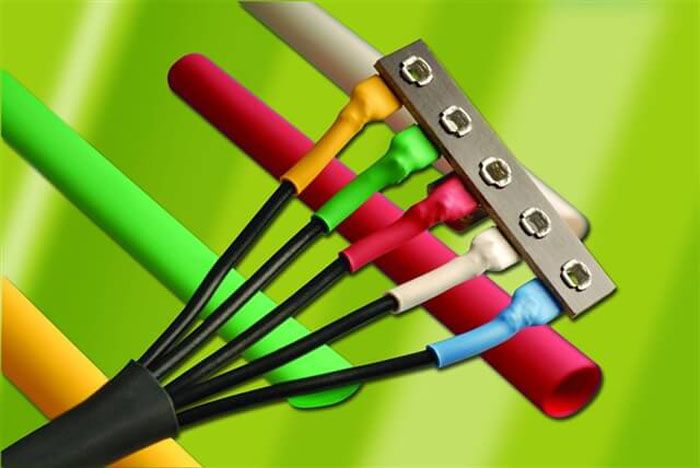

Trådafslutning med varmekrympeslange

Derudover anvendes varmekrympbare rør i forskellige industrier (bilindustrien, kemikalier og andre) såvel som i transport.

Med deres hjælp udføres det:

reparation og beskyttelse af strukturelle elementer og maskindele mod ekstern kemisk aktiv og aggressiv påvirkning (beskyttelse mod korrosion);
beskyttelse mod termiske effekter
formidling af dielektriske egenskaber til låsesmedværktøjer (skruetrækkere, skruenøgler osv.);
beskyttelse mod slid på steder, hvor der ikke skal være mekanisk kontakt mellem enheder og mekanismer.

Fordele og ulemper ved varmekrympbar slange

Varmekrympning, som faktisk ethvert produkt, har visse fordele og ulemper, der bestemmer mulighederne og brugervenligheden.

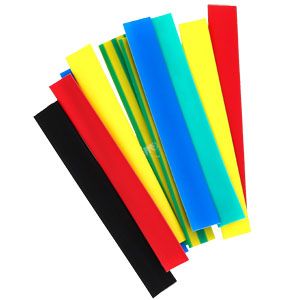

Kabelkernemarkering lavet ved hjælp af flerfarvet varmekrympning

Fordelene ved sådanne produkter inkluderer sådanne indikatorer som:

anvendelighedens universalitet
nem installation arbejde
efter afkøling klæber HERE tæt på overfladen, hvorpå den blev placeret før varmebehandling;
i størknet tilstand øger HERE stivhed, hvilket giver den overtrukne grænseflade eller isolering yderligere mekanisk styrke;
lang levetid på grund af evnen til at modstå ekstern mekanisk, termisk og kemisk påvirkning.

Ulemperne ved varmekrympeslanger er:

umulighed af genbrug
betydelige omkostninger - når det bruges som isoleringsmateriale (sammenlignet med konventionelt elektrisk tape).

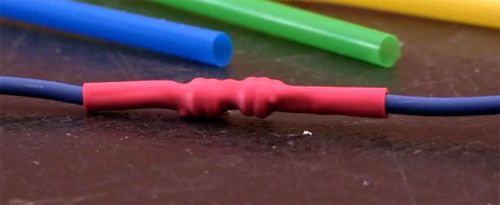

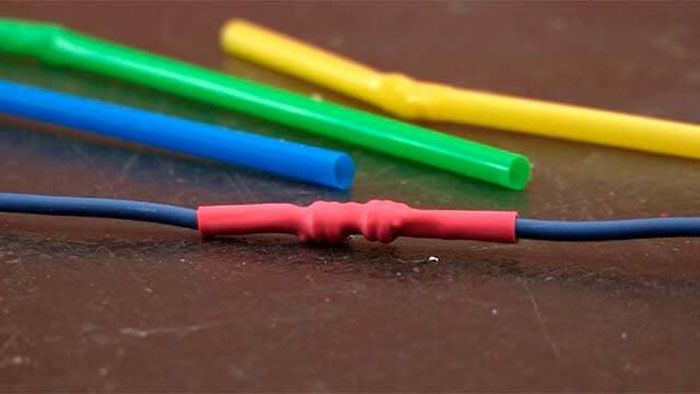

Isolering af ledningens kryds ved hjælp af HERE

Typer af varmekrympelig slange til ledninger

Varmekrympbare rør til ledninger adskiller sig i det materiale, de er fremstillet af, i geometriske dimensioner (diameter og vægtykkelse) såvel som i princippet om montering på en arbejdsbase:

efter fremstillingsmateriale. I øjeblikket producerer industrien en hel række polymere materialer med termoplasticitet: polyethylen og polyester, fluorelastomer og polyethylenterephthalat, polyvinyliden og polyvinylchlorid samt polymerer med polyolefinsammensætning. Alle disse materialer bruges i nogen grad til fremstilling af varmekrympbare rør;

Transparent krympeslange bruges også til trådmarkering, men der anvendes yderligere markeringsmærker

i henhold til installationsprincippet. Ifølge denne indikator er HERE klassificeret som lim og limløs. Selvklæbende varmekrympelige rør skelnes ved, at der i deres indre rum er et lag klæbemiddel, der fungerer som tætningsmiddel efter montering af produktet på overfladen, der skal behandles;
efter vægtykkelse. Tykkelsen af væggene HER afhænger af det materiale, de er fremstillet af, og metoden til deres installation. Tykvæggede krympeslanger produceres uden et klæbende lag, de er mest efterspurgte på grund af brugervenlighed og omkostninger, hvilket er lavere end modeller med et lag klæbemiddel.Denne type produkt sker uden at undertrykke forbrændingen og ikke understøtte den, hvilket afhænger af de råmaterialer, de er fremstillet af;

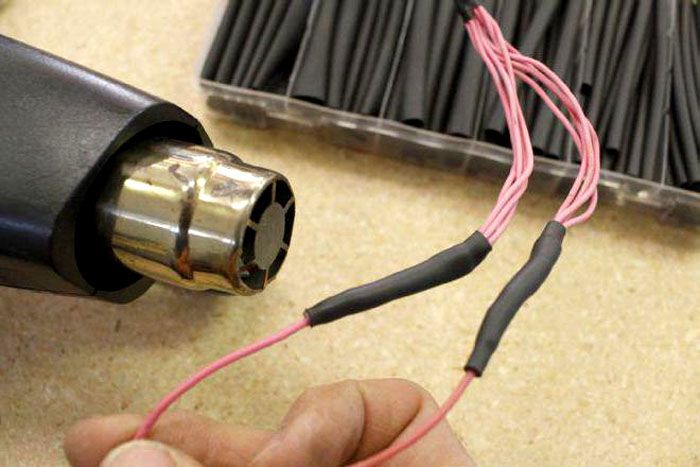

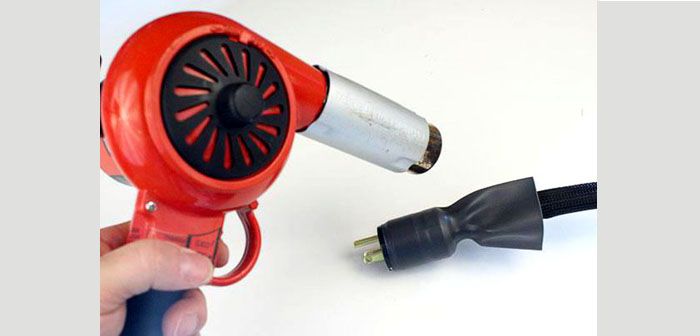

Installation af varmekrympning ved hjælp af en hårtørrer i bygningen

efter diameter. Industrien producerer varmekrympbare rør med forskellige diametre, som reguleres af GOST og svarer til rækkevidden af ledninger og kabler, der bruges til at lægge elektriske netværk og kommunikation. Krympninger med stor diameter er produkter op til 120 mm i størrelse (før krympning), og de mindste HER har en diameter på 2 mm (før krympning). Ved mærkning af produkter angives størrelsen før og efter krympning, hvilket er praktisk at bruge. Tekniske egenskaber for de mest almindelige standardstørrelser for varmekrympning HER er angivet i nedenstående tabel.

Navn	Krympediameter, mm	Nominel diameter, mm		Vægtykkelse, efter krympning, mm	Krympning langs længden,%
		Før svind	Efter svind
TUTng - 2/1	1,8-1,2	2	1	0,4	5
TUTng - 6/3	5,4-3,6	6	3	0,5	5
TUTng - 16/8	14,4-9,6	16	8	0,8	5
TUTng - 50/25	45-30	50	25	1,1	15
TUTng –120/60	108-72	120	60	1,2	15

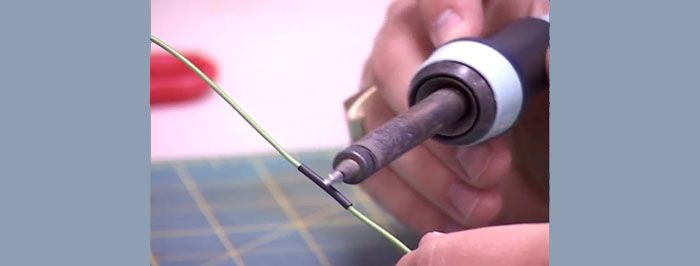

Installation af varmekrympning ved hjælp af et elektrisk loddejern

Grundlæggende og yderligere egenskaber HER

De egenskaber, der bestemmer valget af et bestemt mærke af HERE, er følgende værdier:

Diameter før og efter svind.
Den anvendte type materiale, dets antændelighed.
Krympningskoefficient - kan være forskellig for forskellige mærker HER og være: 2 til 1/3 til 1/4 til 1/6 til 1.
Vægtykkelse.
Tilstedeværelsen af et klæbende lag.
Farveskema eller gennemsigtighed.

Hvordan rør er mærket

Varmekrympbare rør i TUT-serien er markeret som følger. For eksempel står betegnelsen "TUTng - 2/1 0.4" for:

HER - en forkortelse angiver, at dette er et varmekrympeligt produkt;
tal gennem en brøk angiver rørets diameter før og efter krympning;
tallene efter fraktionen angiver vægtykkelsen.

Yderligere betegnelser informerer:

"Ng" - understøtter ikke forbrænding.

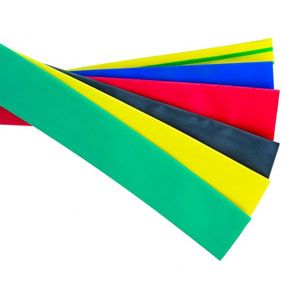

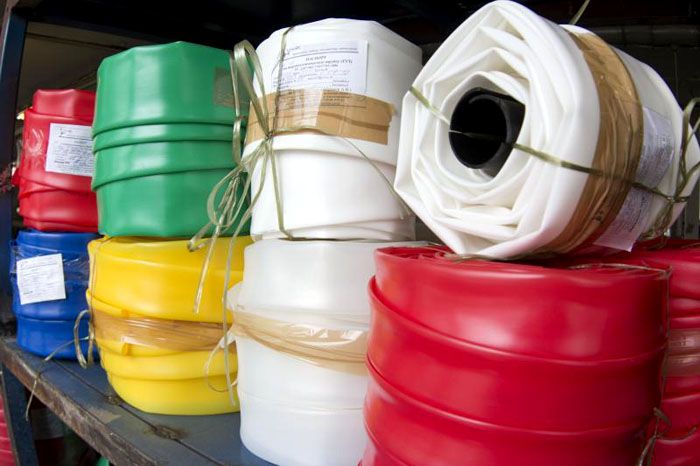

Varmekrympbart rør med stor diameter

Sådan vælger du en varmekrympeslange - vores redaktionsteams anbefalinger

På markedet for isoleringsmaterialer er der et ret bredt udvalg af modeller af varmekrympbare rør, dette er HERE-serien, som den blev skrevet om ovenfor samt mærker "DERAY" (serie: PBF, I, H, LSB), "RADPLAST" (serie: T-1, T-2, T-4) og en hel række serier og ændringer. Valget af et bestemt mærke skal behandles ansvarligt, fordi dette vil hjælpe med at sikre driften af elektriske installationer og andet udstyr og forlænge deres levetid.

Brug af en gas lighter er den nemmeste måde at installere varmekrympning på, men den er kun tilgængelig på små størrelser af lignende produkter

Salgskonsulenter på salgsstederne for sådanne materialer samt rådgivning fra vores redaktion kan hjælpe med at forstå dette problem, som kan formuleres som følger:

rørets diameter efter krympning skal være mindre end diameteren på det produkt, hvorpå det er monteret, hvilket vil sikre pålidelig kontakt mellem dem;
for at forhindre beskadigelse af rørets vægge skal dens diameter før krympning være større end landingsstørrelsen;
diameteren efter krympning skal være mindre end 20% af borediameteren og 10% mere - i tilstanden før installationsarbejde;
overfladen, hvorpå varmekrympningen installeres, skal rengøres for snavs og fremmedlegemer
den type værktøj, der anvendes under udførelse af arbejde, skal svare til det materiale, som røret er fremstillet af (smeltetemperatur) - hårtørrer, brænder osv .;

Brug af en konstruktion hårtørrer er den sikreste mulighed for at udføre installationsarbejde

arbejde med opvarmning af rørets overflade skal begynde med beklædning omkring omkredsen i produktets centrale del, hvorefter det skal opvarmes fra midten mod enderne, hvilket vil sikre fravær af bobler og folder som et resultat af de udførte operationer;
det er umuligt at fastgøre varmekilden et sted i lang tid, fordidette kan føre til afbrænding af røroverfladen;
når man skærer varmekrympning, skal man huske, at den efter varmebehandling krymper langs dens længde;
for at sikre tæthed ledningsforbindelser eller isolering af andre strukturer, skal du bruge kvaliteter, der inkluderer et klæbende lag.

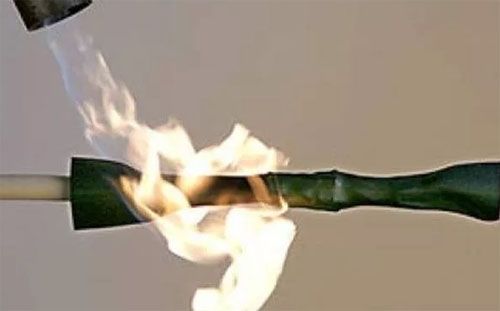

Brug af fakler er mest effektiv, når der installeres koblinger og afslutninger af elektriske elektriske kabler

Sådan installeres et varmekrympeslange korrekt med dine egne hænder

For at udføre den korrekte installation af det varmekrympbare rør er det nødvendigt at tage en ansvarlig tilgang til dette spørgsmål selv på det tidspunkt, hvor arbejdet forberedes.

På det forberedende stadium er det nødvendigt:

vælg den krævede standardstørrelse og mærke af varmekrympning;
beslutte, hvor meget materiale der kræves
undersøge markedet for tilbud, der findes på brugerens bopæl eller arbejde
forbered det nødvendige værktøj.

Der skal lægges særlig vægt på valg og forberedelse af instrumentet, fordi for forskellige mærker af rør er driftstemperaturen forskellig og kan nå flere hundrede grader, hvilket er umuligt at skabe med sådanne enheder som en hårtørrer til husholdningen eller en gas lighter.

Bærbar brænder med udskiftelig gasflaske

Følgende bruges som et professionelt værktøj:

byggeri hårtørrer;
bærbar gasbrænder;
loddejern til gas;
propanbrænder;
infrarøde brændere.

Når det forberedende arbejde er afsluttet, kan du fortsætte med installationen. Installationsprocessen for varmekrympeslanger udføres i følgende rækkefølge.

Illustration	Handling, der udføres
	Ledningenes overflade rengøres for snavs og fremmedlegemer, og varmekrympningen skæres til den krævede længde.
	Det forberedte rørfragment sættes på tråden.
	Opvarmning udføres ved hjælp af et klargjort værktøj (gasbrænder).

Når du udfører arbejde, skal du huske at:

hvis røret har betydelig længde og stor diameter, skal opvarmningen udføres fra midten i retning af kanterne, mens det oprindeligt skal aflejres omkring omkredsen i midten;

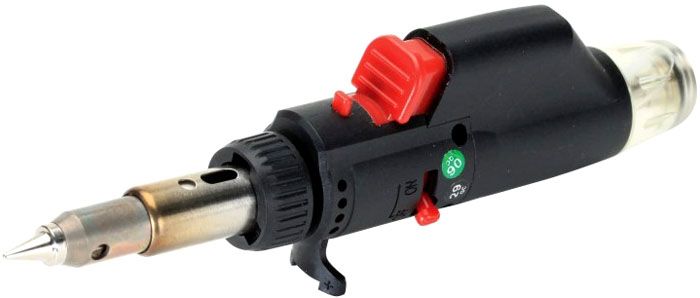

Bærbart gas loddejern håndterer let rør med lille diameter

hvis det ikke er klart, om et stykke varmekrympning er tilstrækkelig lang, er det nødvendigt at starte opvarmning fra en af enderne, hvor det varmekrympbare rør skal ende (trådspids, kommunikationsstik osv.);
hvis røret er monteret på en metaloverflade med god varmeledningsevne, skal en sådan overflade forvarmes inden arbejdet påbegyndes;
hvis der er skarpe kanter på overfladen, der skal belægges, skal de fjernes;
hvis længden af varmekrympningen er utilstrækkelig, må den ikke strækkes, fordi dette vil føre til et fald i styrke og dielektriske egenskaber.

Under hensyntagen til disse krav og anbefalingerne fra vores redaktion kan enhver bruger nemt installere det varmekrympbare rør alene.

Propanbrændere bruges af fagfolk til installation af kabelforskruninger til forskellige formål

Til hvilken pris kan du købe krympeslanger - en oversigt over tilbud

På markedet for isolerende dielektriske materialer er der et ret bredt udvalg af varmekrympbare rør fra forskellige producenter, som giver dig mulighed for at vælge den ønskede model i overensstemmelse med de tekniske egenskaber, formål og driftsforhold for de produkter, som de er installeret på. Du kan købe varmekrympning for ledninger i belysningsforretninger og elektriske produkter, specialiserede organisationer, der beskæftiger sig med strømforsyning og kommunikation med lav strøm, samt på internetressourcer, hvor virksomheder, der sælger lignende produkter, også er repræsenteret.

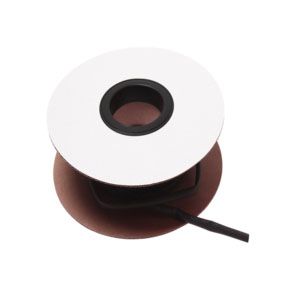

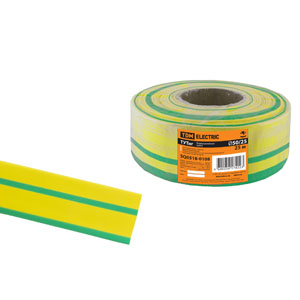

Det varmekrympbare rør sælges i sæt med et andet antal farver og forskellige længder såvel som i spoler, ruller og kasser af samme farve lineært

Følgende tabel viser prisen for nogle standardstørrelser på et varmekrympbart rør, når det sælges via Internettet fra 2. kvartal 2018.

Mærke	Størrelse og form for implementering	Gennemsnitlige omkostninger (pr. April 2018), rubler
		www.220-volt.ru	www.elektrikadeshevo.ru	www.petrovich.ru
TUTng - 4/2	Sæt - 7 farver, 21 stk., 100 mm lange.	27	19,38	32
TUTng - 6/3	Sæt - 7 farver, 21 stk., 100 mm lange.	36	23,69	42
TUTng - 40/20	Sæt - 7 farver, 21 stk., 100 mm lange.	299	-	381

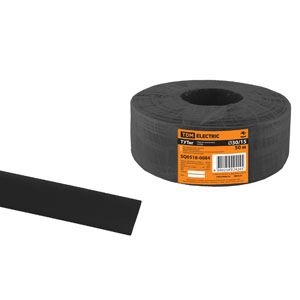

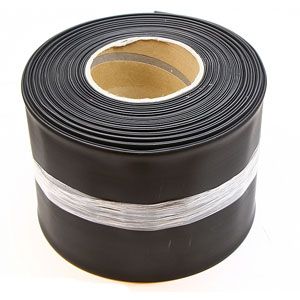

TUTng - 30/15	Rulle - 50 m, (sort).	-	2419,5	-

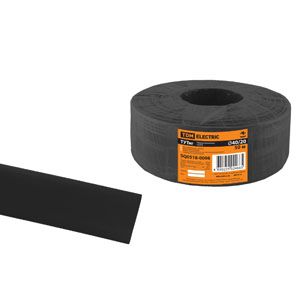

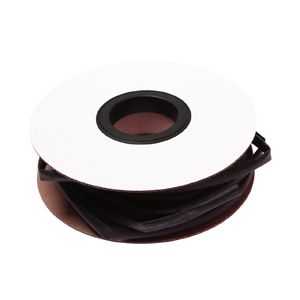

TUTng –40/20	Rulle - 50 m, (sort).	-	3641,5	-
JTC 2037, Ø 4 mm	Miniboks - 10 m (sort).	569	-	-
JTC 2039, Ø 6 mm	Miniboks - 10 m (sort).	595	-	-

For at blive bekendt med omkostningerne ved et bestemt mærke og en bestemt standardstørrelse skal du kontakte en brancheorganisation, der sælger et sådant produkt eller bruge et søgeprogram på Internettet.
