Elektriker til begyndere: hvordan man bruger terminaler korrekt til at forbinde ledninger

Bedstefars metoder til primitiv vridning af ledninger med obligatorisk isolering med det berygtede blå bånd er langt væk. Moderne ledninger kræver en professionel tilgang, hvilket betyder, at det er nødvendigt at bruge materialer og enheder, der ikke kun opfylder de højeste sikkerhedskrav, men også enkelhed, pålidelighed og attraktivt udseende. En af disse enheder er terminaler til tilslutning af ledninger. I dag vil vi tale om, hvordan man vælger og bruger dem korrekt.

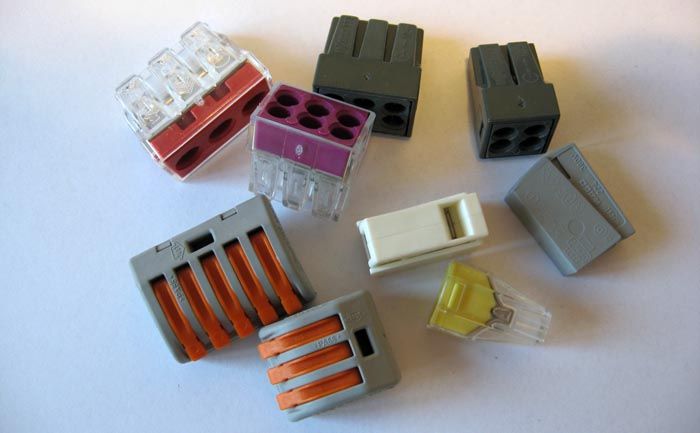

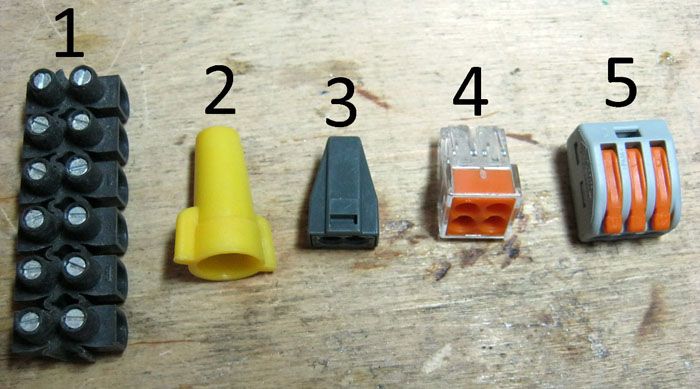

Lille terminal - løsningen på mange problemer i elektriske ledninger

Hvordan kan ledningerne tilsluttes

Måden, hvorpå de to ledninger er forbundet, afhænger af mange faktorer. Overvej lederens metal, ledningens tykkelse, antallet af kerner og typen af ​​isoleringsmateriale. En vigtig faktor er de forhold, hvor forbindelsen skal drives.

Der er flere hovedtyper af forbindelser:

Hver specifik forbindelse bruger sin egen terminal

Lad os i detaljer overveje de vigtigste egenskaber ved alle disse forbindelser.

Funktioner ved professionel vridning

Twisting er den enkleste metode til at forbinde ledninger. Der kræves ingen specielle værktøjer til arbejde, en kniv og en tang er nok. For at gøre forbindelsen stærk, anbefaler eksperter at strippe kernerne mindst 5 cm. For at gøre kontakten tæt er ledningerne fastspændt med en tang og vridet med en rotationsbevægelse. Efter at den resulterende forbindelse er pakket ind i en retning og tæt pakket med elektrisk tape. Dette er den enkleste version af en sådan forbindelse.

Professionelle elektrikere har andre måder at vride ledninger sammen på:

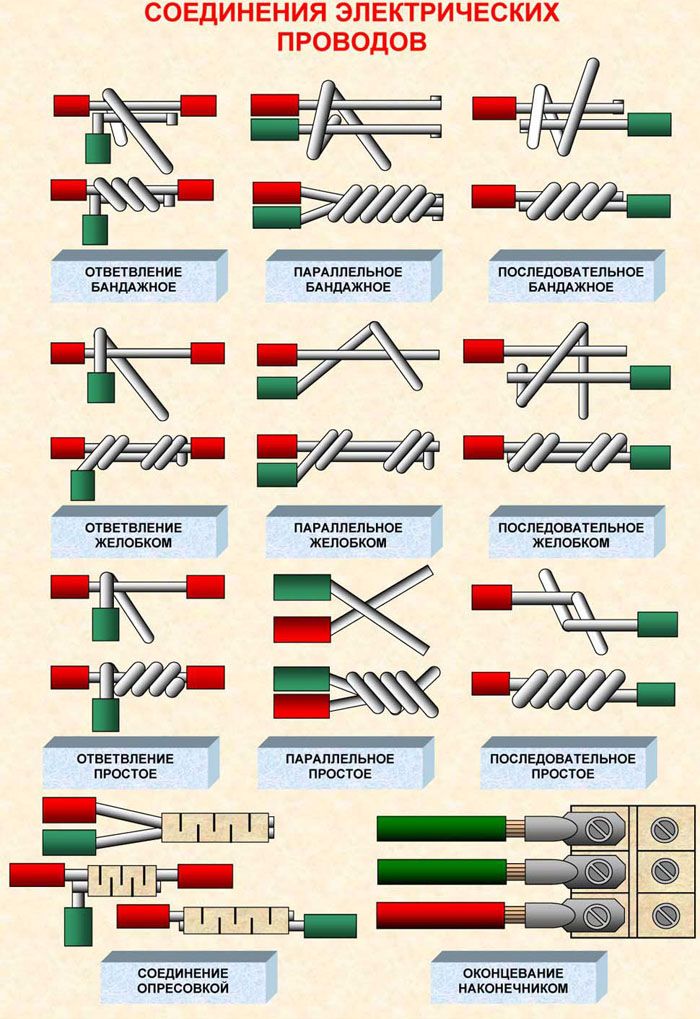

Twisting muligheder

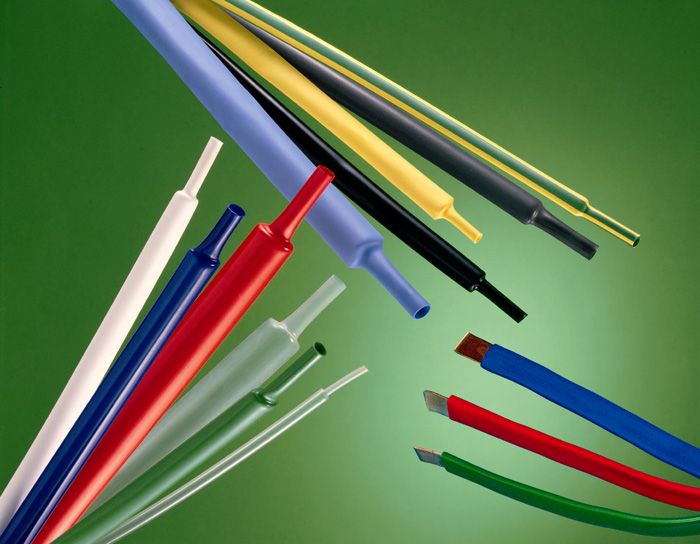

I stedet for elektrisk tape kan du bruge moderne materiale - krympeslange. Før ledningerne tilsluttes, anbringes varmekrympningen af ​​den krævede længde på en af ​​ledningerne og trækkes derefter over vridningen. Det er kun et øjeblik at bringe en tændstik eller lighter til røret, det krymper og fastgør og isolerer venerne tæt.

Krympemateriale krymper under temperatur

Med pålidelig isolering vil en sådan forbindelse vare længe nok. Dens fordel er god vibrationsmodstand, hvilket er godt til bevægelse af maskiner. Elektrikere anbefaler ikke at bruge denne metode til tilslutning af ledninger i forskellige størrelser. Under drift opvarmer overdreven modstand kontaktpunktet, så det isolerende lag kan smelte. Fagfolk anbefaler ikke at dreje ledninger med ledere af forskellige metaller og kabler med et stort antal ledere.

Lodning for perfekt ledningsevne

Ikke kun den perfekte betjening af mekanismen, men også brugerens sikkerhed afhænger af pålideligheden og styrken af ​​lederforbindelsen. Lodning er en af ​​de mest pålidelige typer forbindelser.

Loddekolbe er tilgængelig i næsten ethvert hjem, og selve proceduren tager ikke meget tid

Kolofonium bruges til fortinning, og tin eller andre strømninger bruges som lodde. Kobbertråde anbefales at loddes med tin eller bly, aluminium - med zink-tin, aluminium eller kobberforbindelser. Før lodning fjernes og vrides ledningerne ved hjælp af en af ​​ovenstående metoder. Derefter påføres kolofonium og flux på det vridende sted med et loddejern.

Efter lodning er forbindelsen isoleret med tape eller varmekrympning. Den sværeste del er lodning af aluminiumstråde. Det oxiderer hurtigt ved høje temperaturer og danner ikke en stærk binding med loddematerialet. For en stærk forbindelse skal du bruge fortinning.

Hvis lodningen udføres korrekt, skal kontakten være god. Den eneste ulempe er forbindelsens skrøbelighed; den varer ikke længe under vibrationer og mekaniske belastninger.

For professionelle: svejsning

Svejsning gør det muligt for lederne at smelte og give optimal modstand. Denne kontakt er stærk og holdbar.

Den eneste ulempe ved forbindelsen er behovet for at bruge specielt udstyr - en svejsemaskine

Bue-, plet-, torsions-, plasma-, ultralyds- og strålesvejsning kan anvendes.

Sådan arbejde kræver erfaring og fingerfærdighed, så svejsemetoden er værktøjet til professionelle elektrikere. De bruger grafit- og kulelektroder, arbejder stille og bruger høj præcision omformere med spændingsregulering... Denne teknik er ikke egnet til husholdningsforhold, kun erfarne svejsere ved, hvordan man korrekt forbinder ledningerne til hinanden på en så kompleks måde.

Efter svejsning er kontaktpunktet også isoleret med tape eller varmekrympning.

Krympning med ærmer

Når vi vender tilbage til metoderne til tilslutning af ledninger, der er mere tilgængelige til husholdningsbrug, skal det bemærkes, at krympning er en enkel og overkommelig metode, der kan bruges uden særlige færdigheder.

Ærmetilslutning er kendetegnet ved høj styrke og modstandsdygtighed over for mekanisk belastning

Teknikken er meget enkel - trådtråde indsættes i en metalbøsning, og derefter krympes det bløde metal ved hjælp af en tang eller en skruestik. Det er bedst at bruge speciel tang til dette formål. De kan manuelt krympe ærmer op til 120 mm². Hvis der kræves en større liner, skal du bruge hydraulik. Ulempen ved en muffeforbindelse er, at den er endelig, og om nødvendigt fungerer den ikke for at rette kontakten uden at skære ledningen.

Anvendelse af klemmer til tilslutning af ledninger

Den nemmeste at bruge og samtidig pålidelig er installation ved hjælp af terminalblokke.

Disse enkle, men pålidelige enheder erstatter med sikkerhed andre skiftemetoder.

Terminalklemmer til ledninger kan bruges ved montering af ledere fra forskellige metaller. Samtidig undgår konstruktionen af ​​terminalerne direkte kontakt mellem aluminium og kobber og dannelse af korrosion uundgåelig for en sådan forbindelse.

Terminalblokke er opdelt i tre hovedtyper: kniv, skrue og fjeder. Som regel anvendes en messinglegering som grundmateriale. Nogle modeller er fyldt med en gel, der beskytter kontakterne mod korrosion.

Standardkrav til klemrækker

Som enhver elektrisk komponent har terminalblokken udviklet standarder for pålidelighed og kvalitet:

Fordele og ulemper ved terminalskift

Som med enhver enhed har terminalforbindelser deres fordele og ulemper. Først om fordelene:

Små enheder passer pænt i en samledåse

Ulemper ved klemmeforbindelser:

Sådan vælges terminaler til tilslutning af ledninger

For at vælge den rigtige terminal skal du først og fremmest studere det kabel, du planlægger at tilslutte. Du skal finde ud af størrelsen på sektionen, det er normalt angivet i ledningens markering.

Det andet udvælgelseskriterium er terminalmateriale af høj kvalitet. Det skal være stift nok og have pålidelig isolering. Det er bedre, hvis enhedens skrue og beslag er lavet af stål. Terminalerne skal være kompakte. Det er muligt, at du bliver nødt til at placere kontaktgruppen i et begrænset rum, så størrelsen af ​​forbindelserne har betydning.

Hvis terminalerne "nestes" på skinnen, vælges enheder med passende dimensioner

Et andet kriterium for at træffe det rigtige valg er nem installation og vedligeholdelse. Terminalerne med en styrekegle og et flag, der markerer lederindgangspunktet, er særligt praktiske i drift.

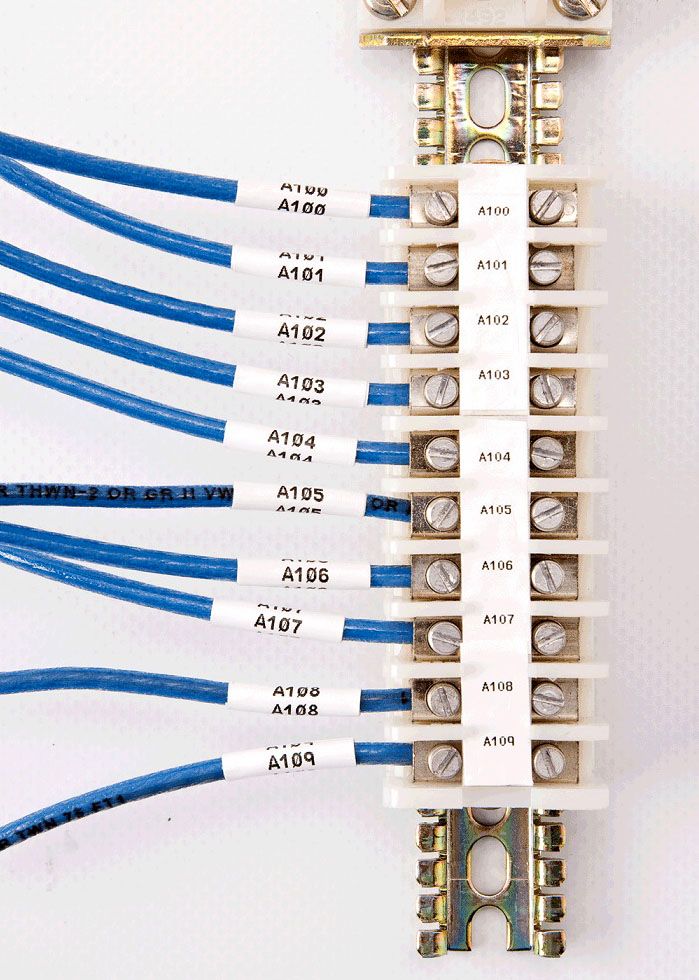

Praktisk, hvis terminaloverfladen er egnet til markering. Nogle gange er det nødvendigt for den videre drift af forbindelsen.

Disse enkle, men pålidelige enheder erstatter med sikkerhed andre skiftemetoder.

Typer af terminalkontakter

Moderne producenter tilbyder en bred vifte af kontakter til udførelse af forbindelser til forskellige formål. Hver model opfylder visse opgaver og krav, vi vil overveje dem mere detaljeret.

Skruekontakter

Disse enkle og pålidelige enheder er perfekte til installation i stikkontakter og lignende steder. Kerne er fastgjort i terminalen med skruer.

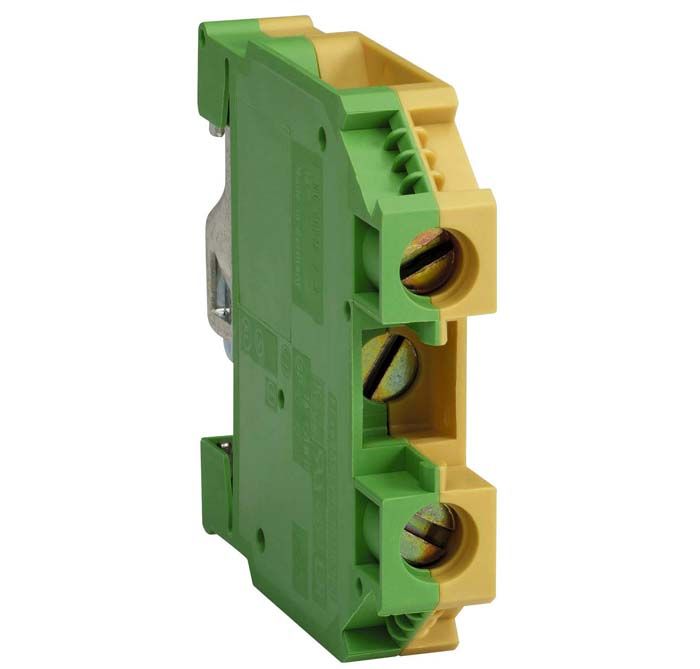

Skru klemrække

Skrueklemmer bruges ikke til ledningsføring af aluminium. Dette skyldes det faktum, at aluminiumslederen kollapser under skruens fastgørelsestryk. Hvis kontakten har jordkontakt, er skruehovedet markeret med grøn maling.

Terminalklemmer til ledninger

Udformningen af ​​sådanne kontakter involverer brugen af ​​en lille fjeder, der fastgør kernen i den ønskede position.

Terminal klemme

Disse klemmer installeres på et øjeblik: den afisolerede ledning indsættes simpelthen, og fiksering udføres med et enkelt klik.

Koblingsboksafbrydere

Sådanne terminaler bruges til at forbinde ledninger i samledåser. Afbryderkroppen er lavet af polycarbonat, og kontaktpunktet er lavet af kobber. Fjedre bruges til at fastgøre kernerne.

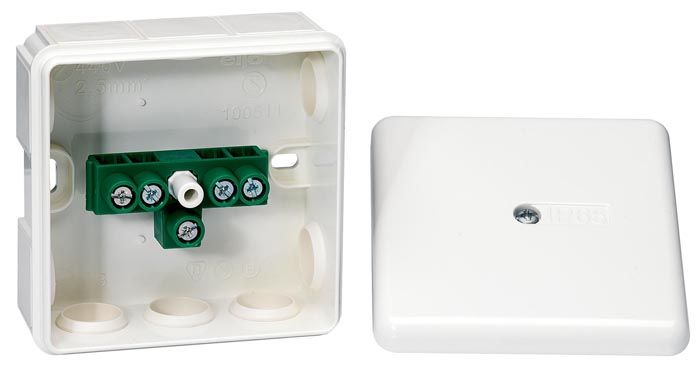

Mange afbryderbokse leveres med færdigmonterede kontakter

For pålidelighed behandles terminalerne med en speciel pasta, der beskytter kontakterne mod overophedning.

Video om, hvordan man korrekt forbinder ledninger i en samledåse ved hjælp af terminaler

Sikringsterminaler

En separat type afbrydere er med en indbygget sikring.Sådanne kontaktgrupper beskytter desuden ledningerne mod kortslutning.

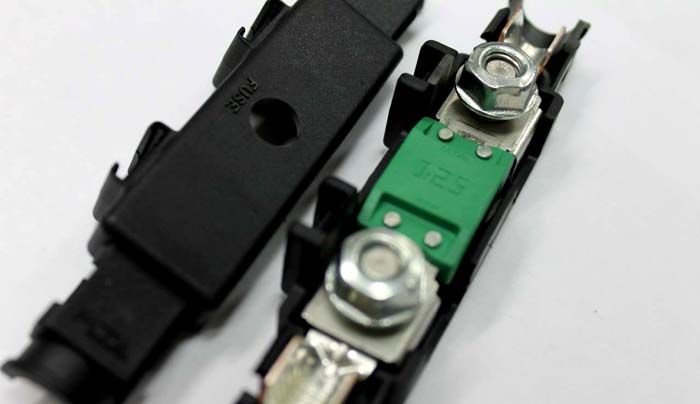

Sikring kontakt enhed

Sådanne vogne til tilslutning af ledninger optager mere plads end konventionelle terminalblokke og bruges i tilfælde, hvor elektriske apparater ikke har indbyggede sikringer i deres design.

Tilslutning af elektroder

Pads er en praktisk gadget til tilslutning af flere ledninger. Messingrør med gevindhuller er placeret i kroppen af ​​en sådan enhed. Ved hjælp af sådanne små enheder er det muligt at forbinde kobber- og aluminiumtråde til hinanden såvel som ledere med forskellige tværsnit.

Terminalblokke

Skift i blokken sker på en sådan måde, at lederne ikke kontakter direkte. Det eneste du skal være opmærksom på er indikatoren for nominel strøm på selve blokken.

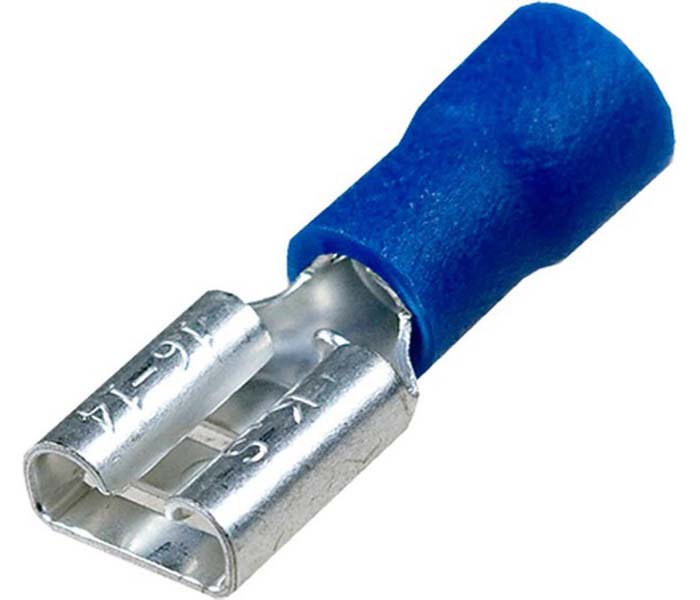

Bladterminaler

Disse switche kaldes også wire crimp terminaler. De bruges til strømledere med et lille tværsnit op til 2,5 mm. Den maksimale spænding for en sådan forbindelse er 5 kV. En sådan forbindelse kan ikke modstå en mere kraftig strøm, så knivterminalblokke bruges ikke i store kraftværker.

Knivafbrydere kan forbinde fra 2 til 8 kerner

Hvilke terminalblokke er bedre

Faktisk bør valg af den rigtige terminal tages meget alvorligt. Især hvis der er behov for at forbinde ledninger med ledere af forskellige metaller. Under drift bliver sådanne kontakter meget varme og deformerede. Dette kan føre til et fuldstændigt tab af kredsløbsintegritet og endda en kortslutning. Det er værd at huske, at fjeder- og skrueklemmer ikke er egnede til fastgørelse af aluminium- og kobberledninger.

Et par ord om switch-producenter

Produkter fra europæiske, kinesiske og indenlandske producenter præsenteres på hylderne i butikker med elektriske varer. Som regel er det kun få almindelige købere, der forvirrer sig over afbrydernes oprindelse. Og forgæves. Disse små enheder i fingerstørrelse kan hjælpe med at beskytte din ejendom. Du bør ikke stole blindt på kinesiske forbrugsvarer. I de fleste tilfælde opfylder Kinas produkter ikke kravene i indenlandske standarder.

Sådanne klemrækker smelter ved det første spændingsfald.

Indenlandske produkter er mere pålidelige, men mindre æstetiske og teknologiske. Europæiske varer er dyrere, men jeg købte en sådan terminal og glemte det. Producenter garanterer langsigtet og pålidelig ydeevne for deres produkter. Her er nogle af dem:

LEGRAND

Skruekontakter fra denne producent er det mest populære produkt i denne kategori. Messingprodukter er forniklet og kan pålideligt modstå ekstreme temperaturændringer. Sådanne terminaler er kendetegnet ved deres høje styrke og en bred vifte af størrelser.

For at gøre det bekvemt at skelne mellem ledninger under installation og drift, er terminalerne lavet i forskellige farver

WAGO

Produkterne fra det franske firma garanterer en stærk forbindelse af ledninger af forskellige typer og tværsnit. Enhederne modstår perfekt mulig vibration og strækning og installeres uden specielt værktøj. Hovedmaterialet i franske terminalblokke er tinbelagt kobber, hvilket giver god kontakt med lav modstand. Nogle modeller er fyldt med korrosionsbeskyttende gel.

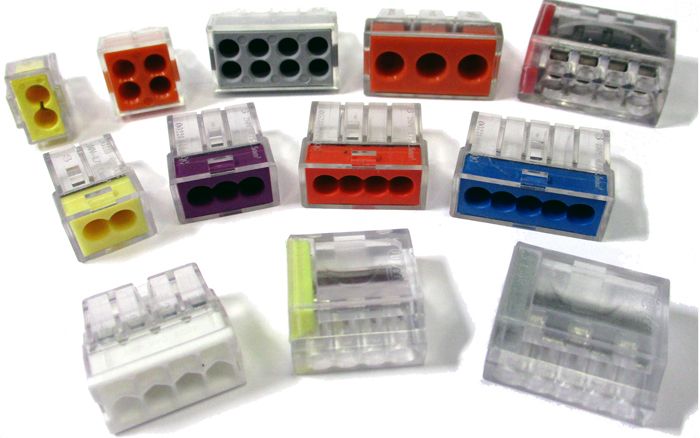

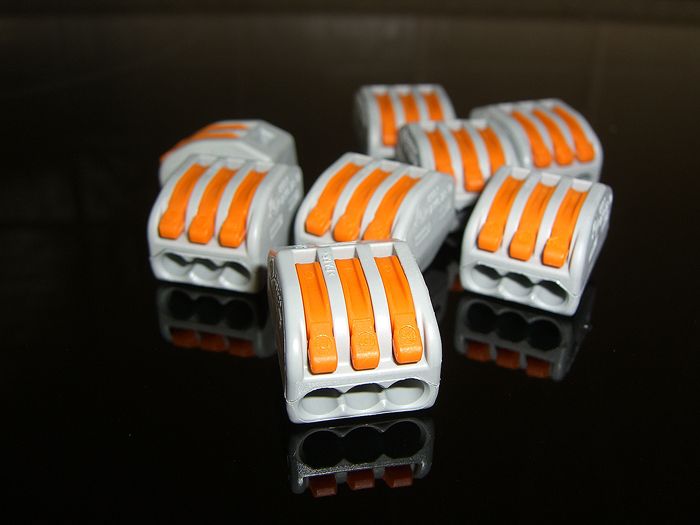

WAGO-produktsortimentet giver dig mulighed for at vælge et produkt til enhver opgave

PHOENIX KONTAKT

Den tyske producent udmærker sig ved fremragende produktkvalitet. Det tilbyder over 200 slags forskellige switches til forskellige typer forbindelser. Blandt de præsenterede modeller er der modstandsdygtige over for høj luftfugtighed og eksplosionsfare.

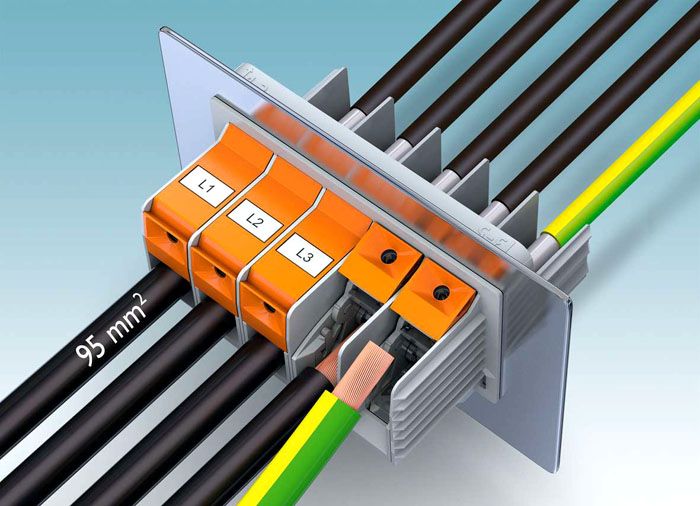

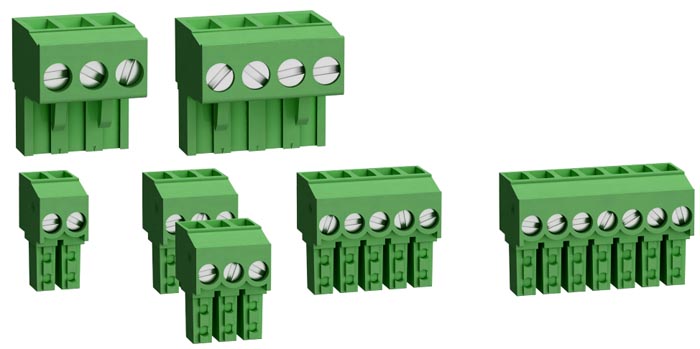

PHOENIX CONTACT-klemrækker er særligt robuste

WIEDMULLER

Et andet europæisk mærke tilbyder et og et halvt hundrede terminalmodeller. Sortimentet er baseret på DIN-skrueforbindelser.

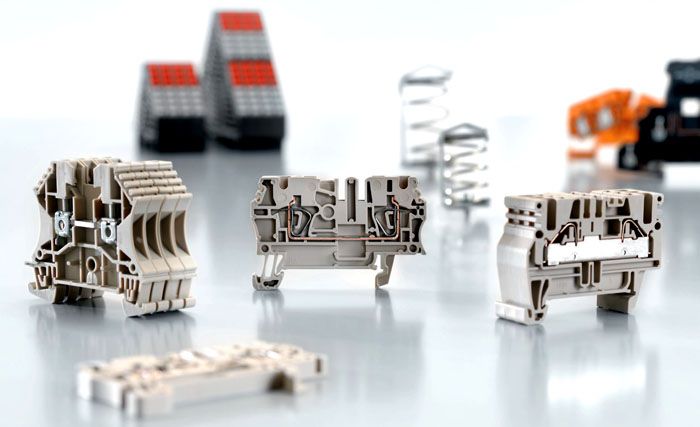

WIEDMULLER terminaler

Almindeligt problem: hvordan man tilslutter aluminium og kobbertråd

Beboere i sovjetbyggede huse står ofte over for en sådan opgave. På det tidspunkt blev næsten alle ledninger udført med aluminiumsledere. Moderne elektrikere bruger mest kobbertråd. Hvordan tilsluttes aluminium til kobbertråd? Der er skeptikere, der hævder, at en sådan forbindelse er umulig. Du skal ikke tro dem. Hvis du korrekt bruger de teknikker, som vi vil give nedenfor, vil skiftet være pålideligt og holdbart.

Som allerede nævnt fungerer almindelig vridning ikke for en sådan forbindelse. Kontakten mellem kobber og aluminium er meget varm og kan beskadige isoleringslaget.

Mulighed 1 - boltet

Dette er en enkel og overkommelig metode, der bruger en stålmøtrik, bolt og skive. På grund af de imponerende dimensioner af sådanne fastgørelseselementer er det usandsynligt, at det vil være muligt at placere det i en moderne lille samledåse. Men på den anden side giver en sådan omskiftning dig mulighed for at kombinere ledninger ikke kun fra forskellige metaller, men også med forskellige sektioner. Disse tilslutninger er nemme at demontere og samle efter behov.

Videoanbefalinger til boltning:

Mulighed 2 - møtriktilslutning

Navnet på en sådan forbindelse blev opfundet af elektrikere på grund af den eksterne lighed. Til fastgørelsesanordninger anvendes en speciel crimp, der sælges i elektriske butikker. Enheden består af to matricer med riller til ledere. Efter fastgørelse af venerne er matricerne pakket med elektrisk tape.

I praksis ser det sådan ud:

Mulighed 3 - terminalafbryder

Nem at installere og pålidelig forbindelsesmulighed. Blokken vælges i overensstemmelse med ledningernes tværsnit. Serrated befæstelser giver en sikker fiksering af lederne. Det skal huskes, at aluminium ikke kan lide skrueforbindelser, så du bliver regelmæssigt nødt til at kontrollere kontakten uden at vente på, at den løsnes.

Retningslinjer for skift installation:

En lille mesterklasse om tilslutning af ledninger ved hjælp af terminaler

Illustration	Beskrivelse af arbejde

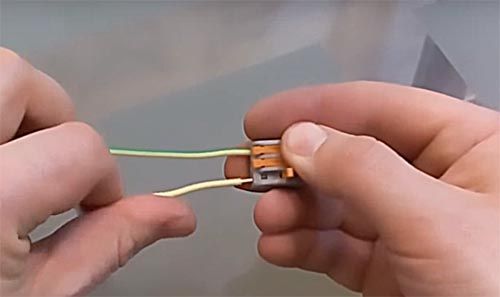

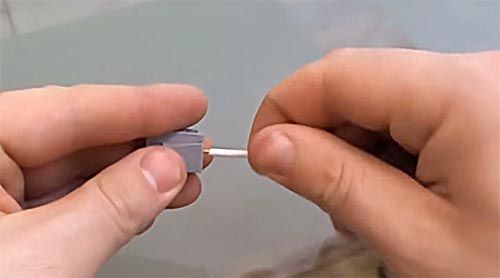

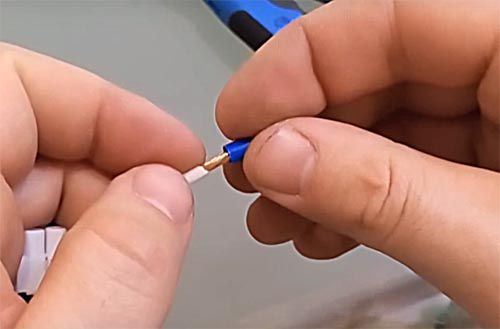

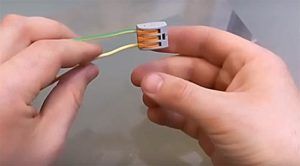

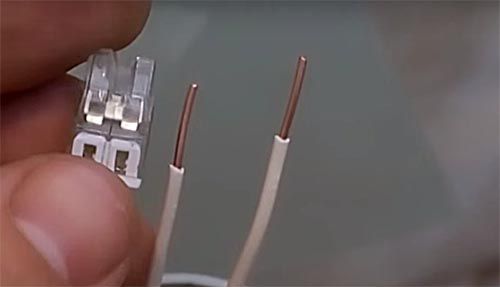

	For at forbinde med klemmer fra 2273-serien skal du fjerne ledningerne til en længde på 10 millimeter. Efter stripping indsættes ledningsenderne med lille anstrengelse i terminalhullerne. Det er let at fjerne dem - du skal bare trække i ledningen ved hjælp af lette rotationsbevægelser. Sådanne enheder er egnede til samledåser.

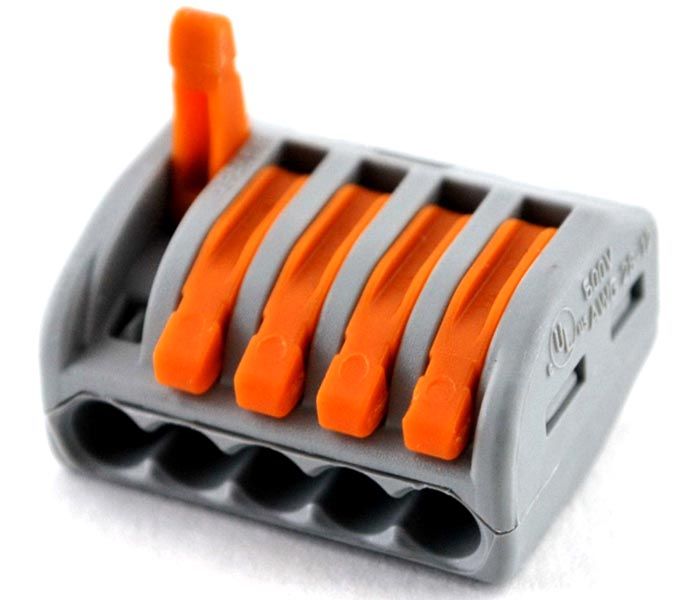

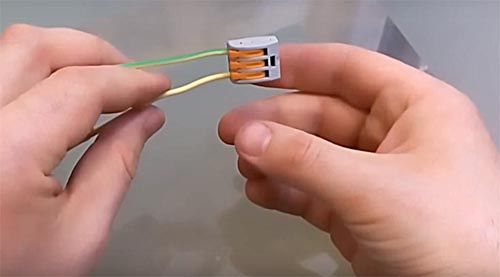

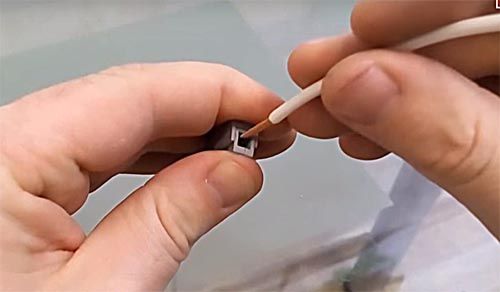

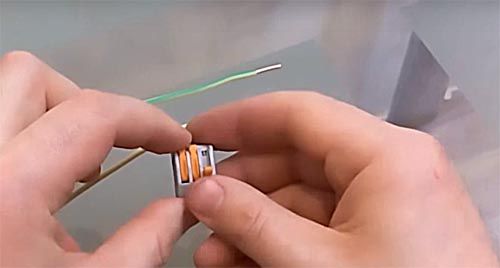

	For at installere klemrækker i 22-serien skal du bøje håndtagene. Derefter indsættes de strippede kerner i hullerne, og håndtagene returneres til deres plads. Sådanne afbrydere er meget praktiske som en midlertidig foranstaltning, de afbrydes let.

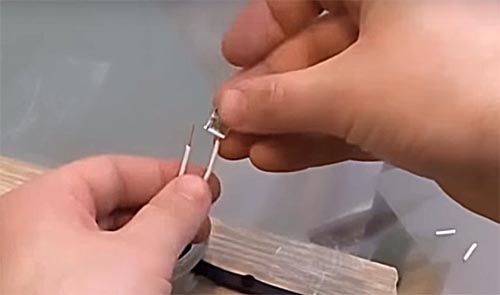

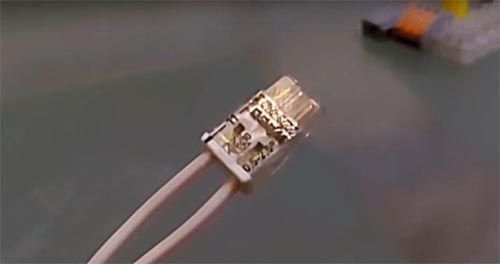

	Serie 224 bruges bedst til tilslutning af loft- og vægarmaturer. Det forbinder pålideligt faste og strandede ledninger. Ledere strippes som sædvanlig, men de strandede ledere skal vrides inden installation, så ingen af ​​de tynde ledninger bøjes eller knækkes. Den enkeltstrengede ledning indsættes i hullet med fedt. Forbindelsen er let at adskille ved at trykke på håndtaget.

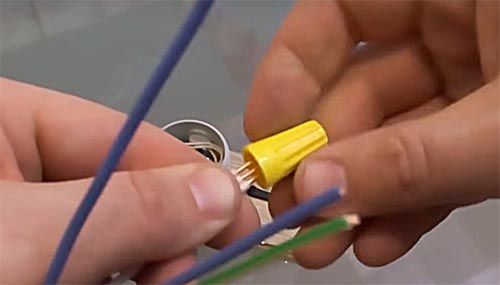

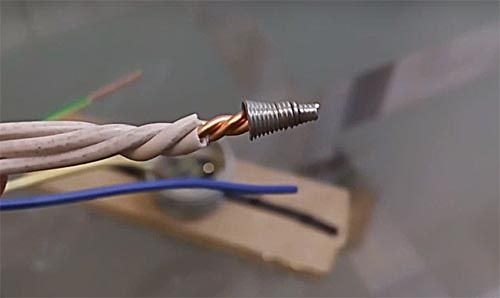

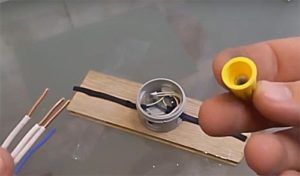

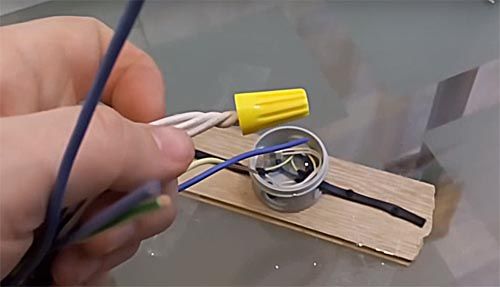

	For at fastgøre ledningerne med PPE skal du fjerne enderne af ledningerne til en længde, der er lidt mindre end hætten. Derefter skrues hætten simpelthen på lederne. Hvis du fjerner hætten, finder du en fjeder, der holder vridningen sammen.

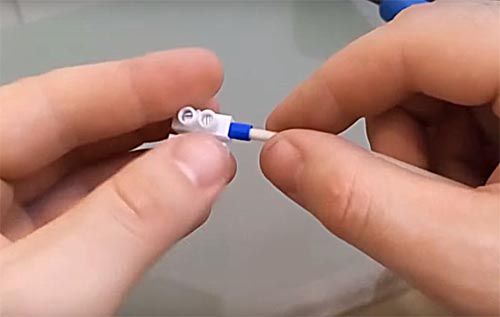

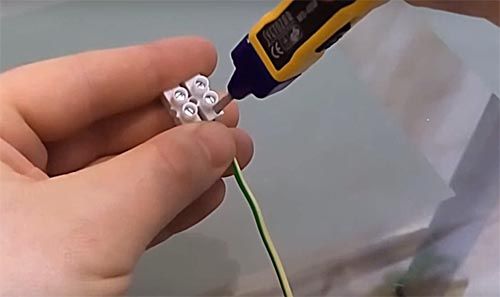

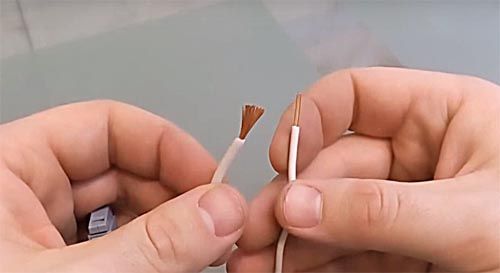

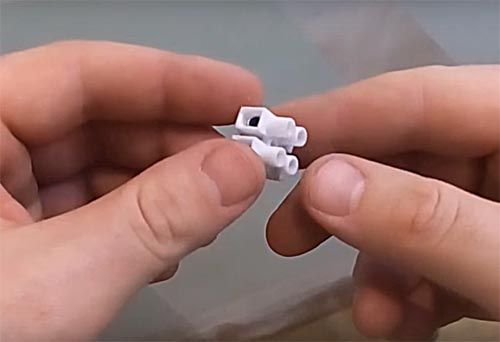

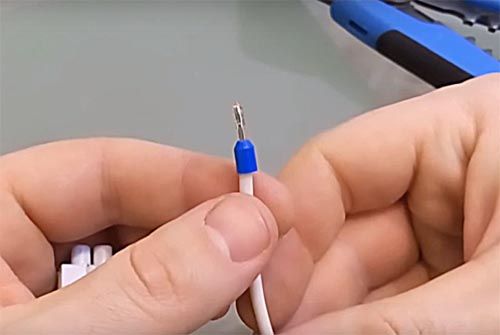

	Skrueklemmerne kræver periodisk vedligeholdelse. Den faste ledning fjernes simpelthen, indsættes i hullet og strammes med en skrue. Den strandede ledning skal være fortinnet eller krympet med en spids og først derefter indsættes i terminalens rille. På denne måde vil den beskyttede ende ikke blive revet fra hinanden af ​​skruen.

Til hvilken pris kan du købe terminaler

Terminaler og terminalblokke sælges i specialiserede elektriske butikker. Mange onlinebutikker tilbyder også et sådant produkt. Den gennemsnitlige pris for en enhed er 8 ÷ 15 rubler. Du bør ikke købe for billige produkter, sandsynligvis er de lavet af materiale af lav kvalitet. Stol på pålidelige producenter, og lad der være lys i dit hjem!

Hvis du har erfaring med at bruge switches fra producenter, som vi ikke nævnte - del dine indtryk!
