Gennemgangskontakt: ledningsdiagram for 2 punkter på placeringer fjernt fra hinanden

Mærker:Belysning

En gennemgangskontakt bruges til at styre belysning fra forskellige steder. 2-punkts tilslutningsdiagrammet er det mest almindelige derhjemme, så det vil blive overvejet. Versioner med manipulation fra flere steder på én gang er mere velegnede til kommercielle og industrielle lokaler.

Gennemgangskontakt: ledningsdiagram til 2 punkter

To-punkts lysstyringskredsløb

Indholdet af artiklen

1 To hovedtyper
- 1.1 Tastaturer
- 1.2 Sensoriske analoger
2 Hjemmebrug
3 At lære at vide, hvordan det fungerer
4 Gennemgangskontakt: ledningsdiagram for 2 punkter på enheder med et andet antal nøgler
- 4.1 Ledningsdiagram for en gennemgangskontakt med 2 steder i nærværelse af en nøgle
- 4.2 Processen med at forbinde to-nøglenheder til to hovedpunkter
5 Priser for produkter fra større producenter
6 At foretage en gennemgangskontakt fra en konventionel analog
7 Sammenfatning
8 Video: ledningsdiagram for to-plads-afbrydere

To hovedtyper

Med udgangspunkt i driftsprincippet kan elektriske afbrydere af gennemgangstypen kaldes afbrydere. Tilsyneladende er de vanskelige at skelne fra almindelige kolleger, fordi forskellene ligger i kontaktsystemet. De klassificeres normalt efter ledelsesmetoden.

Skift 2-taster LEZARD RAIN

Tastaturer

Skifter med taster er mere velkendte, da de er nemme at tilslutte og betjene. De består af stationære kontakter fastgjort i kroppen og en bevægelig mekanisme, der presses af en fjeder. Antallet af nøgler varierer normalt inden for 1-3 stykker.

Forbindelsesdiagram for to-nøglenheder

Sensoriske analoger

Sådanne afbrydere er nemme at bruge. De har et stilfuldt design, der får dem til at se elegante ud i moderne interiører. Om nødvendigt kan de fjernstyres. Hvis der er strømafbrydelse, går enhederne i slukket tilstand.

Sensorenhedens udseende

Hjemmebrug

En gennemgangskontakt kan være meget nyttig til styring af belysningsenheder i hverdagen. Et 2-punkts tilslutningsdiagram reducerer antallet af bevægelser i nogle rum. Ofte er enheder installeret i soveværelser, korridorer og på trappe.

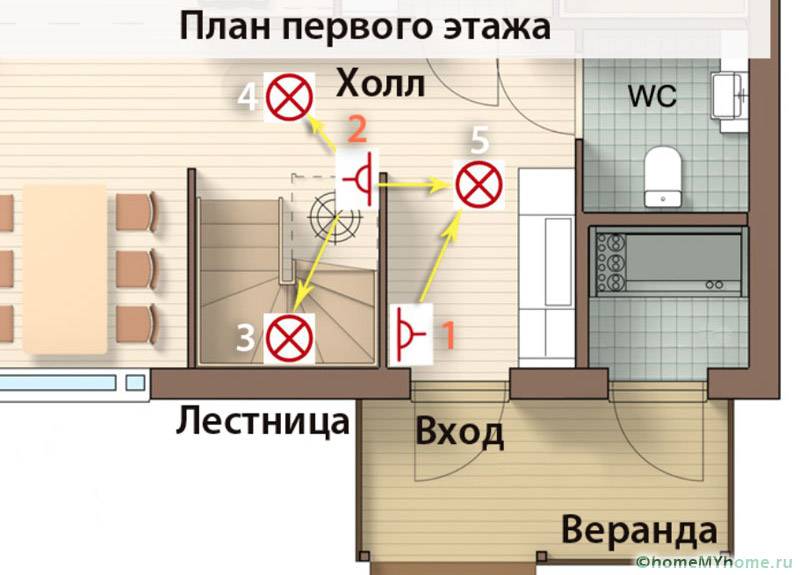

Når du kommer ind i huset, tænder du lyset med kontakt 1 og går op til anden sal slukker lyset med switch 2

De vigtigste driftsmuligheder er præsenteret nedenfor.

I soveværelse den ene kan installeres ved siden af døren og den anden i nærheden af sengen. Når du går ind i rummet, kan du således tænde lyset til forberedelse til seng og slukke for det uden at gå tilbage.
Enhederne er monteret på forskellige etager ved siden af trappen. For eksempel, når du nærmer dig det, kan du tænde lyset, og efter at have løftet det, skal du slukke for det.
I korridoren installeres armaturer normalt i begyndelsen og slutningen.

Tre-vippekontakten er mere funktionel

Bemærk! Det vigtigste kriterium ved valg af præsenteret switch kan betragtes som antallet af taster. Det skal nødvendigvis korrelere med antallet af grupper af lysarmaturer tændt på samme tid.

At lære at vide, hvordan det fungerer

Inden du forbinder en gennemgangskontakt med et ledningsdiagram af enhver art, er det nødvendigt at forstå princippet om dens drift. Hver enhed har tre kontakter, hvoraf den ene skifter fra et kredsløb til et andet. Driftsprincippet er baseret på overgangskontakter.

Ledningens placering i et rum med to kontrolpunkter

Når kontakten ændres, omdirigeres den elektriske strøm til en bestemt terminal. Kun et af de eksisterende kredsløb forbliver lukket. Belysningsenheden begynder at virke, når begge vippekontakter er i de samme positioner.

Gennemgangskontakt: ledningsdiagram for 2 punkter på enheder med et andet antal nøgler

Den mest populære ordning til tilslutning af en gennemgangskontakt fra to steder, men den kan udføres for enheder med et andet antal nøgler. De har alle et andet antal kontakter, så der kan opstå vanskeligheder ved tilslutning af ledninger.

Ledningsdiagram for en gennemgangskontakt med 2 steder i nærværelse af en nøgle

En belysningsgruppe kan styres fra to placeringer ved hjælp af en-knapkontakter. De er forbundet i et ret simpelt skema, som skal betragtes som en tutorial til en dybere forståelse af, hvordan de fungerer.

Når du tilslutter en enhed med en nøgle, anvendes denne ordning

Fra den centrale forsyningsledning er fasen forbundet med den indgående kontakt på en af betjeningskontakterne. Udgangsterminalerne på de to kontakter er forbundet med hinanden. Enhedens anden kontakt er forbundet til belysningsenheden under hensyntagen til det givne diagram.

Ledningsdiagram for berøringsafbrydere

Processen med at forbinde to-nøglenheder til to hovedpunkter

Mere kompliceret er kredsløbet med tilslutning af en to-nøgle-gennemgangskontakt direkte fra to steder. Denne mulighed gør det muligt at styre to belysningsgrupper på én gang. Enheder med to taster er i stand til at arbejde i to hovedretninger.

Ledningerne skal forbindes i denne rækkefølge

To nøgleblokke monteres visse steder direkte i installationsbokse. Alle belysningsgrupper er placeret i de krævede zoner. Et tre-leder kabel er forbundet til lyskilderne (N - nul, L - fase og jordforbindelse).

Installation og tilslutning af enheden

Installation kan, hvis det ønskes, udføres ved hjælp af fire enkeltkontakter, men i dette tilfælde mangler rationalitet. Installation af to-nøgle-analoger er mere rentabel, da kablet gemmes sammen med samlebokse.

Sådan ser sensoriske produkter ud bagfra

Det præsenterede kredsløb for gennemgangskontakten fra to steder åbner meget mere funktionalitet end den ovennævnte.

Priser for produkter fra større producenter

Produktionsomkostningerne kan variere afhængigt af antallet af nøgler, kontrolmetode og producentens omdømme. Tabellen viser gennemsnitspriserne for to-nøgle-analoger.

Bagbelyst Legrand-knap med to knapper

Tabel 1 . Gennemsnitlige omkostninger ved afbrydere

Billede	Producent og model	Pris i rubler
	Werkel WL02-SW-2G-2W-LED	556
	ABB BASIC 55	611
	MAKEL Manolya	239
	Schneider elektrisk Sedna SDN0500170	395
	TDM Llama SQ1815-0207	440
	Lezard Mira 701-0701-105	325
	LEGRAND VALENA	496

Livolo-produkter kan skelnes fra berøringsafbrydere. Forsiden af enhederne er normalt lavet af hærdet glas, der er modstandsdygtig over for mekanisk belastning. Overfladen er i stand til at modstå mindst 100 tusind til- og fra-cyklusser.

Livolo sensor gennemløbsanordning med fjernbetjeningsfunktion på 2 linjer

LED-belysning gør det let at finde enheden i totalt mørke. Ved berøring med våde hænder opstår der ikke negative konsekvenser, da produkterne er fugtbestandige. Prisen på sådanne enheder varierer fra 1.500-3.000 rubler.

Der er mulighed for fjernbetjening af enheden via en speciel radiokanal. Således kan du tænde og slukke for belysningen fra forskellige rum, der ligger inden for fjernbetjeningens rækkevidde. Denne kontrolindstilling er mere praktisk end med et IR-system, der fungerer i synsfeltet.

At foretage en gennemgangskontakt fra en konventionel analog

Om nødvendigt er det meget muligt at konvertere en konventionel switch til en gennemgangsanalog alene, fordi de udadtil ikke adskiller sig fra hinanden. Forskelle begynder kun, når man ser på de interne dele.

Sammenligning af driftsplanen for en konventionel og en gennemgående enhed

Gentagelse indebærer at tilføje en kontakt til en konventionel switch, det vil sige, i stedet for to terminaler, skal du få tre. For at gøre dette skal du tage to enkle enheder: en-tast og to-tast. De skal være fra samme producent. I en to-nøglenhed ændres udgangene simpelthen.

Den indvendige del af kontakten med to knapper

Sammenfatning

For at øge komforten ved at leve kan du købe eller lave din egen gennemgangskontakt med et 2-punkts tilslutningsdiagram. Adgang til bestemte kategorier af belysningsarmaturer hjælper med at forenkle dine daglige aktiviteter. Valget af en bestemt forbindelsesmulighed afhænger af antallet af kilder.
