Enkeltstrømsforsyningsdiagram - formål og typer

I overensstemmelse med "Regler for teknisk drift af forbrugernes elektriske installationer" er et strømforsyningsdiagram med en linje en af ​​de typer udøvende dokumentation, som skal være tilgængelig for en organisation og en person, der betjener elnet og udstyr uden fejl. I denne artikel af homepro.techinfus.com/da/-udgaven beskriver vi detaljeret, hvad en sådan ordning er, hvad den skal indeholde, samt reglerne for dens design i overensstemmelse med alle lovgivningsmæssige dokumenter.

Enkeltstrømsforsyningsdiagram over et landhus

Hvad er et enkelt-line strømforsyningsdiagram, og hvorfor er det nødvendigt

Et enkelt-line strømforsyningsdiagram er et teknisk dokument, der viser alle elementerne i anlæggets elektriske netværk, der angiver deres egenskaber og parametre samt den installerede og beregnede kapacitet for anlægget som helhed. Udtrykket "enkeltlinie" betyder, at alle elektriske forbindelser, der findes på objektet, uanset deres fase, vises på diagrammet som en enkelt linje. Reglerne for design af enkeltlinjediagrammer er reguleret af GOST 2.702-2011 "Unified system for design documentation (ESKD). Regler for implementering af elektriske kredsløb ". Hovedformålet med en sådan udøvende dokumentation er at give information og visuel opfattelse af konfigurationen af ​​anlæggets elektriske netværk, som er nødvendig for at træffe beslutninger under driften af ​​energisektoren.

Et eksempel på udformning af et enkelt-line strømforsyningsdiagram for en industriel virksomhed

Typer af enkeltstrengede elektriske kredsløb

Afhængigt af det stadium, hvor arbejdet med oprettelsen af ​​objektets elektriske netværk udarbejdes et enkeltlinjediagram, afhænger dets type og tilsigtede formål.På udviklingsstadiet for projektdokumentation udarbejdes et beregningsdiagram med en linje, der fungerer som hoveddokument til beregning af parametre for strømforsyningssystemet. Det er dette dokument, der er nødvendigt for efterfølgende godkendelser med de myndigheder, der udsteder tekniske betingelser for tilslutning af konstruktionsobjektet til de eksisterende elektriske netværk, som er elnetorganisationerne på stedet for forbrugeren af ​​elektrisk energi.

Beregningsskema for et lands hus

På driftsstadiet for anlægget udarbejdes udøvende diagrammer med en linje, der viser alle de ændringer, der er foretaget i konfigurationen af ​​det elektriske netværk under dets brug. Dette kan skyldes moderniseringen af ​​det anvendte udstyr eller dets udskiftning, tilføjelsen af ​​nye kapaciteter eller en ændring i konfigurationen af ​​bagagerum og gruppelinjer. På store anlæg, hvor strømforsyningssystemet er opdelt i flere niveauer, udarbejdes enkeltliniediagrammer for hver forbrugergruppe: "anlægget som helhed - værksted - sted" osv. Oprindeligt laves en tegning, der viser understationerne (TP) og konfigurationen af ​​de netværk, der forener dem, derefter diagrammet over TP eller hovedtavlen (hovedtavlen) og derefter - hvert strøm- eller belysningspanel, der er tilgængeligt på anlægget.

Executive diagram over 2-transformerstation

På basis af en-linjekabler udvikles andre elektriske kredsløb i strømforsyningssystemet: strukturelt og funktionelt, princip og installation.

Designprincipper for et enkelt-line strømforsyningsdiagram

Når der udvikles og udarbejdes udøvende dokumentation, er det nødvendigt at overholde kravene til lignende dokumenter, der er afspejlet i lovgivningsmæssig litteratur, såvel som PTEEP og PUE ("Elektriske installationsregler").

Hvad skal omfatte et enkelt-line strømforsyningsdiagram

Følgende oplysninger skal afspejles i strømforsyningsdiagrammer med en linje, nemlig:

Viser balancezonen på objektets strømforsyningsdiagram

En variant af udførelsen af ​​det beregnede diagram for en enkelt strømforsyning til en administrativ bygning

Design faser

Tilstedeværelsen af ​​et strømforsyningsdiagram med en linje er en forudsætning for at få tilladelse til at forbinde konstruktionsobjektet til strømforsyningsorganisationens netværk, inden det fortsættes med udviklingen, er det nødvendigt at anmode om tekniske forhold.

I denne henseende kan alt arbejde med designet af strømforsyningsordningen opdeles i flere faser:

1. Anmodning om og modtagelse af tekniske specifikationer
2. Udvikling af et enkelt-line strømforsyningsdiagram baseret på de modtagne dokumenter
3. Koordinering af den udviklede dokumentation i den organisation, der udstedte de tekniske specifikationer.

Mulighed for registrering af tekniske specifikationer for strømforsyning

Registreringsregler, GOST-krav

Når man udarbejder et enkelt-line strømforsyningsdiagram, er det nødvendigt at overholde kravene i GOST'er, der styrer denne proces, nemlig:

Designmuligheden for et enkelt-line strømforsyningsdiagram i overensstemmelse med disse GOST'er er vist i den følgende figur.

Beregnet enkeltlinjediagram over strømforsyningen til en boligbygning

Symboler anvendt til udarbejdelse af diagrammer med en linje

Alle elementer i strømforsyningssystemet vises på diagrammet i form af grafiske billeder, som er reguleret af den lovgivningsmæssige litteratur, der er angivet i det foregående afsnit af artiklen. Elektriske kasser og skabe til forskellige formål er afbildet som følger.

Ledningsføringstilbehør (stikkontakter og afbrydere), afhængigt af design og udførelsestype, vises som dette

Elektriske belysningsanordninger er afbildet som følger

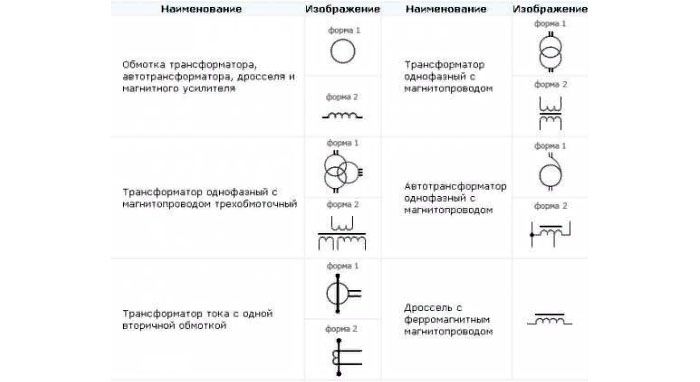

Effekttransformatorer og strømtransformatorer er afbildet som følger

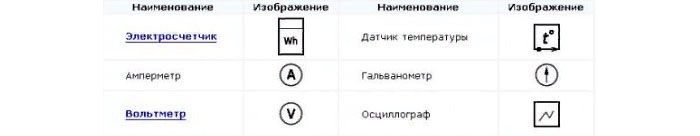

Elektriske måleinstrumenter har følgende udseende på strømforsyningsdiagrammerne i overensstemmelse med GOST

Skæringspunktet mellem elektriske ledninger og ledningsforbindelser samt jordforbindelse er som følger

Omskifterenheder (afbrydere og startere, kortslutninger og separatorer samt andre enheder) er afbildet som følger

For at finde ud af, hvordan man korrekt udarbejder den udøvende dokumentation, er det nødvendigt at studere alle kravene til GOST'er eller bruge et specielt computerprogram, der tager højde for alle disse krav i automatisk tilstand, når man bruger det

Programmer til udførelse af udøvende dokumentation

For øjeblikket er det nok for at udarbejde et udviklet enkeltlinjediagram i overensstemmelse med kravene i GOST at have en personlig computer og speciel software, der giver dig mulighed for at udføre dette arbejde. Der er flere typer computerprogrammer designet til disse formål:

1. "Kompas-elektrisk" - et gratis program, ganske let at bruge, er populært blandt ingeniør- og tekniske arbejdere, der arbejder i den øverste magtingeniør for virksomheder med forskellige profiler.


   Tegning af et elektrisk diagram ved hjælp af "Compass-Electric"

2. Microsoft Visio - et gratis program, som folk normalt bruger, når de udarbejder en strømforsyningsordning til et privat hus eller lejlighed på engangsbasis.
3. "1-2-3-ordning" Er et gratis program populært blandt studerende og håbefulde teknikere.
4. "Ørn" - Programmet implementeres i gratis og betalte pakker med forskellige tekniske muligheder.
5. DipTrace - programmet bruges til at tegne elektriske kredsløb og tegne printkort, der anvendes til fremstilling af elektroniske apparater.
6. "AutoCAD Elektriker" - et af de mest berømte og udbredte programmer, der bruges af både professionelle designere og almindelige brugere med tilstrækkelig erfaring inden for computerteknologi.

Arbejd med at tegne et enkeltlinjediagram over et tavle i AutoCAD Electrician

Video: tip fra en erfaren elektriker

I denne video vil vi fortælle dig, hvordan du laver en enkelt-linie strømforsyningsplan for et hus baseret på et trefaset tavle.

Og hvis du har spørgsmål til forfatteren af ​​artiklen, tøv ikke med at lade dem være nedenfor i kommentarerne.
