En metalklemme som et fastgørelseselement eller en enhed, der bruges til reparationsarbejde, har fundet bred anvendelse på forskellige områder af menneskelig aktivitet - fra installation og reparation af rørledninger til forskellige formål til brug i husholdningsapparater og køretøjer af forskellige typer. Få ved, hvad metalklemmer er, og hvordan man bruger dem korrekt. Lad os se nærmere på alle de punkter, der er relateret til brugen af sådanne monteringer i gennemgangen af homepro.techinfus.com/da/-udgaven.

Forskellige mærker af produkter adskiller sig i geometriske dimensioner, type fiksering og design

Indholdet af artiklen

1 Hvad er forskellen mellem fastgørelsesmodeller og reparation
2 Rørklemmer i metalstål
- 2.1 Vigtigste tekniske parametre og fremstillingsmateriale
- 2.2 Konstruktionsformer og type fiksering
3 Typer af krympning af metalrørsklemmer
4 Standard krympestørrelser
5 Funktioner af krympemodeller til rør med stor diameter
6 Reparationsklemmer til rørledninger
7 Metal slangeklemmer
8 Video: hvilke klemmer der er bedre

Hvad er forskellen mellem fastgørelsesmodeller og reparation

Klemmer fremstillet af vores industri klassificeres i henhold til deres formål som fastgørelse og reparation, og selve navnet definerer deres formål, hvilket er deres største forskel. Fastgørelsesmodeller er designet til fastgørelse rørledninger på et givet sted til videre drift.

Deres hovedfunktioner er:

styrke og pålidelighed ved fastgørelse af rørene, der monteres;
nem installation og lang levetid
forebyggelse af lateral forskydning af rørledningssystemet med mulighed for langsgående bevægelse under brug.

Fastgørelsesanordninger skal sikre pålidelig fastgørelse af rørledninger de steder, hvor de lægges

Reparationsklemmer bruges til at reparere rør, når det er umuligt at reparere skaderne på nogen anden måde, eller hvis det skal gøres hurtigt uden at stoppe cirkulationen af væske i den beskadigede rørledning. De vigtigste krav til reparationsmodeller, der bestemmer deres formål, er:

brugervenlighed og evnen til hurtigt at udføre installationsarbejde
pålidelighed og lang levetid.

Ved hjælp af reparationsmodeller kan du reparere rør fremstillet af forskellige materialer: stål og plast, asbestcement eller støbejern til forskellige typer skader: fistler og brud, revner, mekaniske skader og andre funktionsfejl.

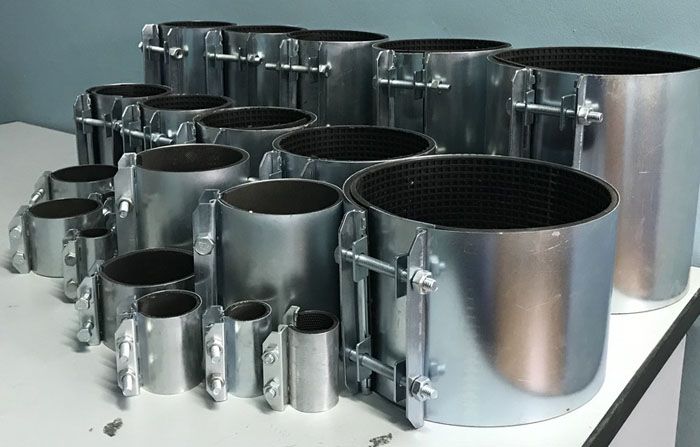

Reparationsmodeller lavet af rustfrit stål sikrer hurtig reparationsarbejde og ødelægger ikke den visuelle opfattelse af det rum, hvor de skal installeres

Rørklemmer i metalstål

Fastgørelsesklemmer er lavet af forskellige metaltyper og adskiller sig i geometriske dimensioner, design og type fiksering.

Vigtigste tekniske parametre og fremstillingsmateriale

Ved fremstilling af metalklemmer anvendes rustfrit stål eller kulstofstål med et beskyttende lag mod korrosion (zink eller andet materiale). De vigtigste tekniske egenskaber ved sådanne produkter er:

standardstørrelse, der bestemmer diameteren på det rør, der skal fastgøres (målt i inches)
tykkelse (målt i mm)
størrelsen på forbindelsesmøtrikken (hvis nogen)
arbejdsbyrde (målt i kilonewtons)
brudbelastning (målt i kilonewtons).

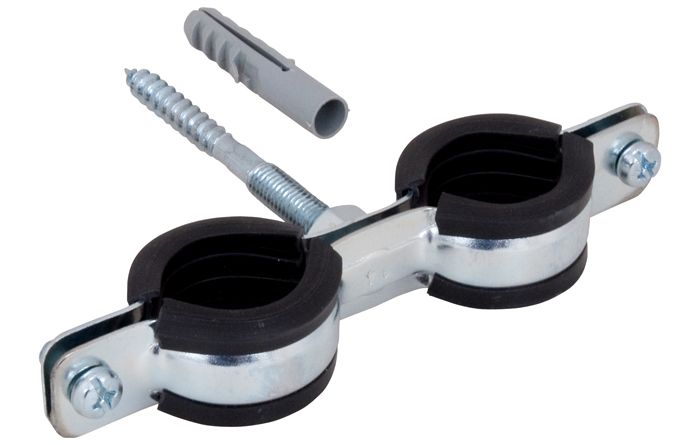

Strukturelt kan fastgørelseselementerne understøtte et andet antal rør samtidigt med deres parallelle lægning

Konstruktionsformer og type fiksering

Den type fiksering, der gives på produktet, bestemmer typen af rørledning, som en bestemt model kan bruges på, samt dens formål. Der er to typer fiksering:

stiv (ubevægelig) - udføres steder med bøjninger og grene i vandforsynings- og kloaksystemer
flydende (bevægelig) - det bruges i varme- og varmtvandsforsyningsnetværk, hvor længdeforskydninger af rør under drift er mulige forbundet med en ændring i systemernes temperaturregime.

Efter design (form) er metalfastgørelsesklemmer af følgende typer:

split ring;
to halve ringe;
U-formet beslag.

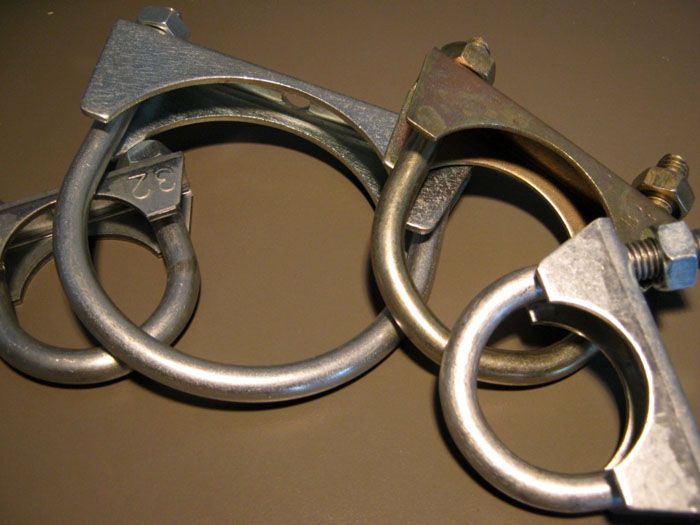

U-formet beslag er lavet til hver standardstørrelse på rør, hvilket giver dig mulighed for at vælge det nødvendige fastgørelseselement til rørledninger med forskellige diametre

Typer af krympning af metalrørsklemmer

Typen af krympede metalprodukter bestemmer deres formål og designfunktioner. De kan klassificeres som følger:

spiralformet - for at rette det er det nødvendigt at dreje med eller mod uret, der bruges på vandforsyningsnetværk lavet af forstærkede plastrør;
strømklemme - Dette er et metalbånd udstyret med en fastgørelsesstruktur, der kan bruges til fastgørelse og reparation af rørledninger i forskellige geometriske former (cirkel, firkant) og til forskellige formål;
forstærkede fastgørelseselementer - det bruges til forskellige typer slanger og slanger, det er en metallås forbundet til et metalbånd;

Klemtype "forstærkede fastgørelseselementer"

ledningsbeslag - lavet i form af flere ledningsringe, forbundet med en mekanisme til at stramme dem;
ormklemme - dette er en metalstrimmel med snit (spor) påført på overfladen, udstyret med en skrue til at stramme strimlen;
rørklemme - lavet i form af to halvringe, hvoraf den ene er udstyret med et element til fastgørelse til bygningskonstruktioner og skruer til fastgørelse;
fjederklemme - bruges i varmt brugsvandsnetværk og opvarmning, er en metalstrimmel med påførte huller, snoet under en vis diameter;
med gummitætning - kan udstyres med forskellige typer klemmer, beskrevet ovenfor, som giver fastgørelsesstyrke og tæthed til modeller, der bruges til reparationsformål.

Ormklemme

Klemmer af typen "forstærket fastgørelse" kaldes også krafthængselanordninger, hvilket skyldes deres design og funktionsprincippet for fastgørelseselementet.Ormhjulsmodeller kan kaldes båndmetalklemmer, hvilket også er relateret til deres design. Wire-produkter kan kaldes spiral, og derfor skal du, når du vælger en model, blive styret af disse navne. Alle typer klemmer kan produceres i et forstærket design, der udtrykkes i dimensionerne på de anvendte materialer (tykkelse og diameter) såvel som designet til stramningsmekanismerne.

Fjederklemme, selvspændende

Standard krympestørrelser

Standardstørrelser af klemmer samt tekniske krav til dem er reguleret af GOST 28191-89 “Klemmer til ærmer. Tekniske forhold ". De vigtigste dimensioner for forskellige produkttyper er opsummeret i følgende tabel:

Udsigt	Serie	Diameter, mm	Tykkelse, mm	Tilspændingsmoment / arbejdsbelastning, Nm / kN
Orm	Let	8-16	0,4-0,8	2
		12-20	0,4-0,8	3
		16-160	0,5-1
		Over 160	0,5-1
	Tung (forstærket)	16-160 og derover	0,5-1	5
Tråd	-	18-40	-	0,2
		40-60	-	0,3
		60-85	-	0,3
Rør	-	11-36	1	1,4
		36-65	1,2	1,6
		80-116	1,5	2,4
		122-219	2	2,6

Wire (spiral) klemme

Funktioner af krympemodeller til rør med stor diameter

Et særpræg ved krympemodeller, som du skal være opmærksom på, når du vælger dem til rør med stor diameter, er båndets tykkelse, som er en krave, der beskytter røret mod skader under installationen. Ved fremstilling af manchetten anvendes bølgegummi, som ikke kun forhindrer mulig skade på rørledningerne under spænding af klemmerne, men hjælper også med at reducere vibrationer og støjniveauer under driften af rørledningsnetværk.

Reparationsklemmer til rørledninger

Modeller beregnet til reparationsarbejde er klassificeret efter design og materiale, hvorfra de er fremstillet.

Vendbar model til reparationsenhed

De vigtigste tekniske indikatorer, der bestemmer muligheden for at bruge denne reparationsenhed er:

arbejdsdiameter - bestemmelse af standardstørrelsen på røret, hvorpå det kan bruges
længde - bestemmer størrelsen, hvorpå en bestemt model af enheden kan passe og rette fejlen.

Hoveddokumentet, der styrer produktionen og brugen af reparationsklemmer, er GOST 24137-80 “Rørledningsfastgørelsesdetaljer. Klemmer. Design og dimensioner "samt GOST 28191-89" Klemmer til slanger. Tekniske forhold ".

Ensidige produkter til rør med forskellige diametre

I overensstemmelse med klassificeringen er reparationsklemmer underopdelt:

Efter design på:

ensidig - er et U-formet bånd med perforering i den øverste del, ved hjælp af hvilken klemmen er fastgjort på rørledningen;
bilaterale - lavet i form af to identiske halvdele i form af halvringe, forbundet med røret ved hjælp af fastgørelseselementer;
multikomponent - består af flere segmenter og bruges på rørledninger med stor diameter.

Baseret på materialer på:

stål - er lavet af forskellige ståltyper (kulstof, rustfri, legering) og er modstandsdygtige over for korrosion og lang levetid
støbejern - er lavet af støbejern, er holdbare og holdbare.

Installation af et dobbeltsidet reparationsprodukt på et rør med stor diameter

Derudover skal man huske, at når man vælger en reparationsmodel, kan trykket i husstandens rørledningsnetværk nå 10 atmosfærer, og temperaturen på kølemidlet kan være 120˚С.

Metal slangeklemmer

Ved brug af slanger som rørledningssystem bruges orm-produkter og enheder af typen "forstærket fastgørelse", som blev beskrevet ovenfor, til at forbinde dem. For højtryksslanger er serien "forstærkede fastgørelseselementer" det bedste valg. klemmer af denne type er de mest holdbare, både med hensyn til deres design og i forhold til koblingen af elementerne i rørsystemet.

Tilslutning af højtryksslanger ved hjælp af en snekkegearmodel

Forskellige typer klemmer produceres af et stort antal indenlandske virksomheder, der begge er specialiseret i produktion af fastgørelseselementer og lignende strukturer, og dem, som disse produkter er tilknyttet, fremstillet af affald fra hovedproduktionen. En række forskellige typer og modeller designet til forskellige typer brug og drift giver dig mulighed for at vælge og købe det nødvendige produkt, der opfylder alle kravene til det i et givet prisinterval.
