Hvorfor er en hydraulisk akkumulator nyttig til vandforsyningssystemer?
Fejl i autonom kommunikation i et privat hus er et almindeligt fænomen, da der anvendes udstyr med begrænset belastning. I de fleste tilfælde kan problemer undgås ved hjælp af forskellige kompenserende mekanismer. For eksempel giver en hydraulisk akkumulator til vandforsyningssystemer en jævn vandforsyning og en tilførsel af væske, hvis den elektriske pumpe er slukket, hvilket øger levetiden for rørledningen, der er forbundet med udstyrssystemet, eliminerer problemet med vandafbrydelser. Lad os finde ud af, hvordan han gør det, er det nødvendigt i huset, hvordan man vælger den rigtige model, og hvad man skal se efter under installationen.
Akkumulatorens volumen vælges for den samlede volumen af vandforsyningssystemet
Indholdet af artiklen
Beskrivelse af enheden
Opvarmning i et privat hus er et lukket system med en konstant mængde vand. Når det opvarmes, udvides det og presses indefra på rør, slanger, vandhaner og sikringer på de tilsluttede mekanismer. En kraftig pumpe eller stor volumen kedel i vandcyklussen antager også et højt trykniveau, når vandet tændes. Kontinuerlige skarpe udsving skaber risikoen for rørledningsbrud og udstyrsnedbrud.
Med en trykforskel i kedlen og rørene kan optagelsen af vand fremkalde en stærk vandhammer
Akkumulatorfunktioner
- Et ekstra vandlager med et specielt design antager overtryk, hvilket eliminerer risikoen for skader forbundet med dets forekomst.
- Forlænger levetiden for rør, forbindelser, kedelvarmeakkumulatorer, filtre, vaskemaskine etc. ved at opretholde et konstant tryk.
- Reducerer antallet af pumpe starter og stopper, minimerer pumpens slid.
- Afhængigt af modellen kan akkumulatoren rumme op til 300 liter vand, som kan bruges i tilfælde af strømafbrydelse.
- Opretholder et jævnt hoved i perioder med spidsbelastning, og når pumpen starter og stopper.
Standard tanktryk op til 60 l - 1,5 bar, maksimalt tilladt for de fleste modeller - 10 bar
Hvad er strukturen
Ekspansionstankens volumen er delvis fyldt med vand og delvis med luft. De er adskilt af en fødevaregummimembran, eller der opsamles vand i en gummicylinder. Når hanen åbnes, kommer der vand ind i systemet, som fortrænges af trykluft.
Automatisk relæ bestemmer faldet i lufttrykket i akkumulatoren under det indstillede minimum på grund af tømning af tanken og giver et signal om at tænde pumpen og genopfylde væske. Når den oprindelige luftkompressionsværdi er nået, slukker den. Hvis der er et let fald i trykket, starter pumpen ikke. Det vil sige, et lille vandindtag fører ikke til lanceringen af hele systemet, men starter kun fra akkumulatoren. Dette reducerer slid og elforbrug.
Nyttige oplysninger! Hvis trykket på 1,5 bar ikke er tilstrækkeligt til systemets normale funktion på grund af dets store volumen og højde, for eksempel i en 3-4-etagers bygning gennem spoleventilen i den øverste del af tanken, kan den pumpes til det krævede niveau med en konventionel bilpumpe.
Vi måler trykket i akkumulatoren ved at forbinde manometeret
Akkumulatoren har fastgørelser, der svarer til metoden til placering af den - på gulvet eller på væggen. Udvendig belagt med korrosionsbeskyttende epoxymaling eller anden beskyttende belægning. Driftsparametre såsom forudindstillet og maksimalt tryk, tilladt vandtemperatur, vandindtagets diameter er angivet på hver enhed. Disse egenskaber vælges i overensstemmelse med formålet med batteriet og de specifikke funktioner i kundens vandforsyningssystem.
Bemærk! Levetiden for husholdningsapparater, der er angivet af producenterne, er i gennemsnit 7-10 år. Men i praksis afhænger det af de oprindelige betingelser, tilgængeligheden af reservedele og overstiger som regel ikke 7 år. De enkleste varer 3-4 år.
Hvordan man vælger en hydraulisk tank til vandforsyningssystemer
Mængden af husholdningsbatterier varierer fra 6 til 500 liter; enheder af større størrelse bruges praktisk talt ikke i private huse. Membranmaterialet bestemmer, om modellen kan bruges i et varmesystem eller kun i koldt vandforsyning. Syntetisk gummi tåler et gennemsnitstemperaturområde på -10 ° C til + 100 ° C og naturgummi op til + 50 ° C.
Modeller og priser
- Tanke uden befæstelser. Små enheder med et volumen på 5 til 24 liter installeres lodret direkte på røret. For pålidelighed kan du bruge et specielt beslag, der består af et vægbeslag og en ring til at sætte på batteriet.
Ekspansionstanke til varmesystemet er hovedsageligt malet i rødt og i blåt til vandforsyning

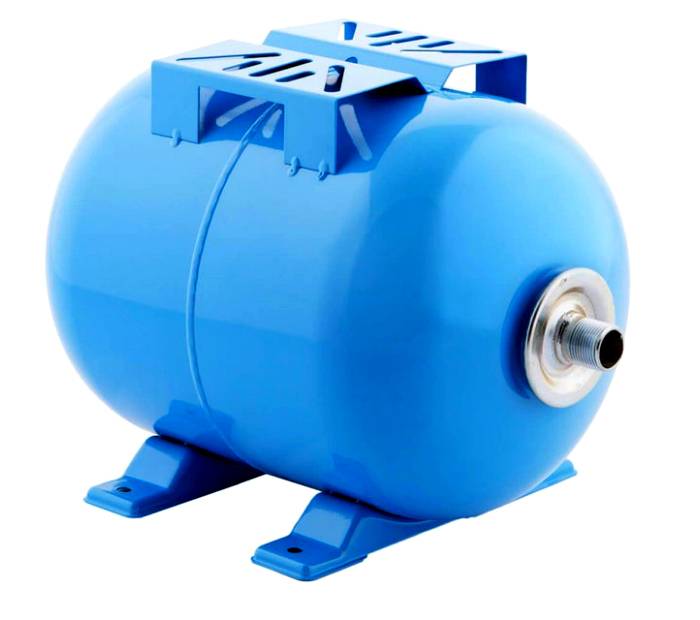

- Beholdere med universalbeslag... Hydrauliske akkumulatorer til vandforsyningssystemer op til 50 liter produceres ofte med en mekanisme, der er velegnet til både vandret og lodret installation. Placeres på gulvet, når det ikke er muligt at fastgøre enheden på væggen af ergonomi eller tekniske årsager.
En flad platform på akkumulatoren er designet til at installere en pumpe på den, hjælper med at optimere placeringen af den hydrauliske enhed
- Legede tanke. Enheder fra 80 liter er for tunge, når de fyldes og installeres kun på gulvet. Som regel har de tre stabile stop. Fås med tilslutningsflange af metal eller plast i bunden.
Akkumulatorhuset er lavet af stål, nogle gange rustfrit stål - de er dyrere

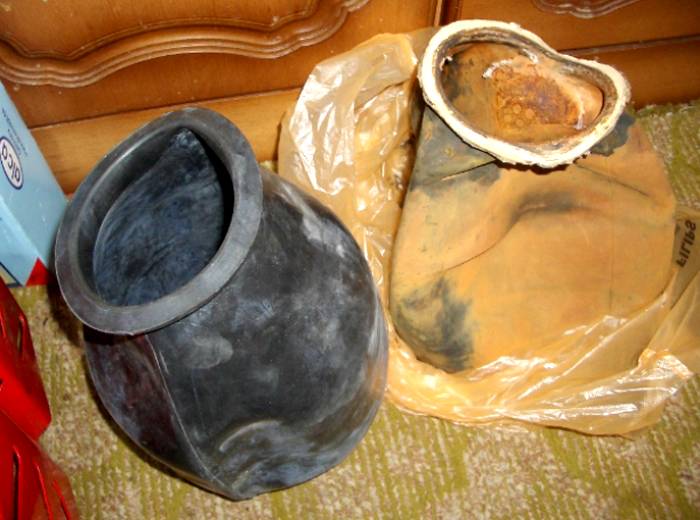

Uanset installationsmetoden er ekspansionstankene udstyret med en nippel, der ikke kun tjener til pumpning og forøgelse af trykket, men også til udluftning af overskydende luft, der kommer ind med vand og ubalancerer driften af enheden. Tilstedeværelsen af en udskiftelig membran, der nedbrydes hurtigst, forlænger produktets levetid.
Enheder uden udskiftelig cylinder er billigere, men de er designet til lette belastninger og kortvarig drift
Priserne på hydroakkumulatorer til vandforsyning starter i gennemsnit på 700 rubler. til 8 liter og nå 25.000 rubler. til 500 liter. Populære mærker er russiske Gileks, Wester og Uni─Fitt, Reflex og Zilmet fra tysk produktion. Europæiske produkter er 10-15% dyrere. Under russiske forhold er de ikke altid det bedste valg.
Relateret artikel:
Trykafbryder til akkumulatoren. Kompetent installation og justering af trykafbryderen til akkumulatoren kan reducere den negative indvirkning på udstyret. Og alle kan klare dette takket være vores trinvise instruktioner.
Udvælgelsesfaktorer
- Vandforsyningssystemets volumen. Den mindste akkumulatorstørrelse er 10% af den samlede væske i rørene. For eksempel, hvis systemet har 220-230 liter, kan tanken være 20-30 liter. Til opvarmning ved hjælp af en kedel med fast brændsel skal du tage en tank 2 gange større, da vandet opvarmes hurtigt, trykket stiger kraftigt, og der kræves yderligere volumen for at kompensere for udvidelsen af kølemidlet.
En gas-, diesel- eller el-kedel opvarmer vand jævnt og kræver ikke en så stor ekspander som en gas
- Pumpeegenskaber. Jo højere pumpevolumen pr. Minut, jo større er batteriet. Da den hydrauliske tank kun er fyldt med vand 35-65%, kan den betingelsesmæssigt betragtes som nødvendig dens størrelse, 2-2,5 gange pumpekapaciteten. For eksempel anbefales det at købe en ekspander fra 60 l, når der pumpes ud 30 l / min.
- Maksimalt engangs vandforbrug. Brug af en hydroakkumulatortank til koldt vandforsyning vil give et jævnt hoved, hvis dens forskydning er 2 gange det maksimale vandindtag.
- Bruges frostvæske eller andre syntetiske stoffer i varmeledningerne? Når de opvarmes, ekspanderer de mere end vand, så ekspansionstanken ikke bør være 10%, men mindst 15% af det samlede systemvolumen.
Nyttige oplysninger! Jo større forskydning af batteriet, jo mindre ofte tænder og slukker pumpen. For at øge udstyrets levetid er det fornuftigt, hvis det er muligt, ikke at købe den mindst nødvendige hydraulikbeholder, men en større.
Relateret artikel:
Justering af vandtryksafbryderen til pumpen... En praktisk vejledning til korrekt indstilling af pumpens trykafbryder med foto- og videoeksempler i en særlig publikation.
Installation og drift af en hydraulisk akkumulator til vandforsyningssystemer
Det forberedende arbejde består i at vælge et installationssted og skylle hele systemet for at fjerne luftkapsler. Ekspansionstanken installeres i et varmt rum på en plan overflade så tæt som muligt på pumpen. Apparater, der kombinerer begge enheder, sælges også. Placeringen skal muliggøre uhindret service: kontrol af tryk, skift af membran, udluftning eller pumpning af luft.
Integreret pumpestation eliminerer problemet med gensidig justering af enheder
Sådan tilsluttes en hydraulisk akkumulator til en pumpestation og rør
- Kontroller starttrykket i tanken, blød eller fyld om nødvendigt op.
Der er enheder med en indbygget manometer til salg, til resten er den forbundet via en spole
- Tilslut 5-vejs stikket til batteriet. Når det placeres på væggen, anvendes der til dette rørrør i en vinkel på 45 ° og hjørneelementer, så beholderen er tilstrækkeligt langt væk fra væggen.
Ved tilslutning kan du bruge en fleksibel slange, men rørene er mere pålidelige
- Derudover skal du installere en kugleventil for at lukke for vandet i tilfælde af udskiftning af tanken, membranen eller lækager.
Efter installationen anbefales det at fjerne ventilhåndtaget for at forhindre utilsigtet lukning.
- Forbind det automatiske relæ, pumpen, afgangsrøret og manometeret til beslaget.
Om nødvendigt yderligere bygget i 1-2 grove filtre
Forbind sømmene ved svejsning eller kompressionsbeslag - afhængigt af rørmateriale - og tætning.
- Start systemet, og kontroller omhyggeligt for lækager.
VVS-ledninger er monteret på den ene væg
Nyttige oplysninger! For at forstå, hvilket tryk der skal være i akkumulatoren på installationstidspunktet, er det nødvendigt at kontrollere pumpeegenskaberne - ekspanderen skal give et minimum antal søjler for at det automatiske koblingsrelæ kan fungere.
Hvis vandforsyningen er intermitterende, svarer den luftkompressionskraft, der er indstillet under installationen, ikke til systemets størrelse. Den nye indikator beregnes som afstanden mellem tanken og det højeste punkt i rørledningen i meter, tilføj 6 divideret med 10. Det resulterende tal er det krævede antal søjler. For at opretholde et jævnt lufttryk i ekspansionstanken anbefales det at måle det mindst en gang hver 2-3 måneder.
En hydraulisk akkumulator til vandforsyningssystemer er ikke et strengt nødvendigt element i huset, men dets tilstedeværelse garanterer overholdelse af moderne standarder. Fordele i ansigtet:
- endda vandtryk
- lang levetid for pumpeudstyr;
- eliminering af risikoen for rørbrud og lækager
- lager til uforudsete sager
- lille pris og nem installation.
