Justering af vandtryksafbryderen til pumpen og fejlfinding internt

Mærker:VVS, Med dine egne hænder

Det tilsvarende tekniske system udfører sine funktioner fejlfrit, hvis justeringen foretages korrekt trykknap vand til pumpen. Denne procedure kan udføres uafhængigt uden at søge hjælp fra specialister. Det øger udstyrets nøjagtighed og forhindrer for tidlig svigt i dets individuelle komponenter.

Justering af vandtryksafbryderen til pumpen

Relæet angivet med pilen er installeret i individuelle vandforsyningssystemer

Indholdet af artiklen

1 Arbejdets design og funktioner
2 Parametre for produkter fra forskellige producenter
3 Metode til justering af vandtryksafbryderen til pumpen
4 Diagnostik, fejlfinding efter installation og opgraderinger
5 Generelle konklusioner
6 Video: justering af pumpestationens trykafbryder er ikke noget kompliceret

Arbejdets design og funktioner

Automatisk lagring af algoritmen for bestemte handlinger er kun nyttig i standardsituationer. I praksis opstår forskellige funktionsfejl, hvorfor der kræves dybdegående viden. De vil også være nyttige for at købe en ny trykafbryder til en pumpe uden irriterende fejl og unødvendige udgifter.

Enhedsdesign

Hvad er den nøjagtige indstilling af pumpestationens trykafbryder til?

Følgende er grundene til at opretholde et normalt trykniveau i vandforsyningssystemet:

Ved lavt tryk flyder vandet fra vandhanerne for langsomt. Nogle modeller af opvaskemaskiner og vaskemaskine tænd ikke eller svigt.
Et for højt hoved udøver for stor belastning på alle elementer i vandforsyningssystemet. Sandsynligheden for nødsituationer øges.
Ukorrekt justering vandtryksafbryder for pumpen får den til at fungere meget ofte. Dette slides for tidligt de mekaniske dele af enheden.

Alle elementer i vandforsyningssystemet er designet til et bestemt trykniveau

Sådan fungerer relæet

Enhver af enhederne i denne gruppe er designet til hurtigt at fastgøre væsketrykket i rørledningen. Når tærskelværdierne krydses til den højere eller nedre side af det nominelle område, åbnes pumpemotorens strømforsyningsnetværk (lukket). For at løse dette problem anvendes følgende konstruktion:

Overførsel af mekanisk kraft fra væsketryk udføres gennem en fleksibel membran, som også fungerer som tætningsmiddel og forhindrer fugt i at komme ind i enheden.
En stor fjeder drives gennem en metalstang og stang.
Efter at stangen har bevæget sig til en bestemt vinkel, øges modstanden mod bevægelse. Denne ikke-linearitet tilvejebringes af en anden fjeder med mindre højde og diameter.
Yderligere bevægelse aktiverer det leddelte drev, som åbner relækontakterne.

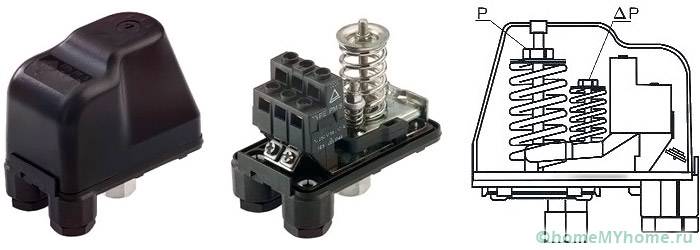

Regulator med hætte fjernet

Fjedrenes højde ændres med en møtrik og en skive. Når kompressionen er stor, øges trykniveauet, hvorved der tilføres strøm til pumpemotoren. Lignende handlinger med en mindre fjeder vil indstille det tryk, som relækontakterne åbnes med.

Ledningsdiagram for vandtryksafbryderen til pumpen og driftscyklusser

Følgende figur viser et typisk enkeltstående system privat hus vandforsyning.

Typisk vandforsyningsordning for et hus

Den fungerer som følger:

Brønde "på sandet", brønde og andre typiske kilder skaber ikke i sig selv pres i vandforsyningssystemet. For at løse dette problem anvendes i den første fase en pumpe (10).
Når den er tændt, leverer den væske til en speciel tank (15). Det har en fleksibel skillevæg. Denne kapacitet er et lager og en dæmper på samme tid.
Efter at have nået det maksimale tryk (3,3 atm.), Relæets (1) kontaktgrupper åbnes, pumpemotoren er slukket.
Fra dette tidspunkt opretholdes trykket i systemet kun af tanken.
I gang vaskemaskine og andre forbrugere, trykket falder. Når det falder til 2, 2 atm. Relækontakterne lukker 220V-strømkredsen og tænder pumpen.

Disse cyklusser gentages automatisk uden brugerindblanding.

Bemærk! Trykniveauerne fungerer, men omtrentlige. For nøjagtigt at regulere pumpens vandtryksafbryder er det nødvendigt at bruge de relevante data til den specifikke station.

Parametre for produkter fra forskellige producenter

Følgende tabel viser dataene fra specialstyrede relæer til vandstationer.

Tabel 1. Data om specialiserede kontrolrelæer til vandstationer.

Model	Trykområde, atm.	Omkostninger, gnid.	Funktioner:
Genebre 3780 (Spanien)	Op til 4	350-400	Producentens garanti i 1 år.
Italtecnica PM / 5	1-5	470-490
UNIPUMP PM / 5	1-4,5	460	Analog af Italtecnica, samproduktion Italien - Rusland.
Italtecnica PM53W	1-5	950	Indbygget manometer, 5 beslag, forstærkning af gevindforbindelser med metalindsatser.
Italtecnica PMR / 5	1-5	795 – 820	Knap til manuel start på kroppen, vandtemperatur - op til + 110 ° C.
Danfoss KPI 35 (Polen)	0,2-8	3 100 – 3 500	Relæ af industriel kvalitet med IP44-beskyttelse.
Tival FF4 (Tyskland)	0,2-8	5 100 – 5 300	Silumin gennemsigtig krop for nem visuel inspektion.

Relæ med justerbar øvre og nedre grænse

Principperne for driften af ovenstående produkter er de samme. Mekanismen i figuren giver et relativt lavt informationsindhold. Det er mere nøjagtigt og lettere at indstille trykket ved hjælp af en specialanordning, et manometer.

Prisen på elektroniske vandtryksafbrydere til pumpen er højere. Disse enheder skal overvejes separat, da de adskiller sig markant fra modellerne i denne artikel. Deres udstyr inkluderer: mikroturbiner til måling af væskestrømningshastighed, specielle trykfølere og datatransmissionsenheder til eksterne displayenheder.

Elektronisk relæ fremstillet i Polen

Metode til justering af vandtryksafbryderen til pumpen

Denne algoritme bruges i en “ideel” situation, når vandforsyningssystemet er i god stand.

Hovedreguleringsorganer

Følgende trin hjælper dig med at oprette en ny regulator:

Frakobl pumpen fra 220 V-netværket, og tøm vandet helt ud.
Der leveres strøm til motoren, og trykstigningen overvåges på manometeret, og niveauet for automatisk nedlukning registreres. Åbn ventilen, så trykket falder langsomt. Aflæsningerne af enheden registreres, hvor relækontakterne lukkes.

Indbygget manometer er praktisk til nem justering

Spænd møtrikken på en stor fjeder for at øge det niveau, pumpen tændes med.

Stor fjederjusterbar trykværdi

Kontrollen udføres i henhold til ovenstående algoritme.
Trykket, hvormed det elektriske kredsløb åbnes, øges ved at komprimere en lille fjeder.

Bemærk! De to justeringer er sammenkoblet.

En lille fjeder sætter et udefineret hoved til nedlukning, men forskellen mellem to niveauer

En lille fjeder indstiller ikke et bestemt tryk for at slukke, men forskellen mellem værdierne for at tænde og slukke for pumpen

Diagnostik, fejlfinding efter installation og opgraderinger

Hvis ovenstående skema ikke fungerer, løsnes begge møtrikker med en foreløbig stigning i tryk, for eksempel til 3,3 atm. Tøm langsomt væsken til det krævede niveau (2, 3 atm.), Luk ventilen. En møtrik på en stor fjeder fastspændes til en position, indtil relæet slukker. Efter - gentag trinene fra det foregående afsnit.

Standardregulatorer (type Italtecnica PM / 5) kan opgraderes:

Den tredje fjeder, skabt i form af en stift, er bøjet på en sådan måde, at fiksering i plaststoppene er mere sikker.
Den neutrale leder er forbundet direkte til motoren. Fasetråden er opdelt i to grupper, hvilket reducerer slid under afbrænding af kontakterne.

Det er ikke svært at adskille relæet

Generelle konklusioner

Med disse instruktioner er det ikke svært at selvjustere vandtryksafbryderen til pumpestationen. Når du vælger et nyt produkt til udskiftning, skal du være opmærksom på følgende parametre:

overensstemmelse med gevindforbindelser

Brug en tee til at forbinde en enhed

Relateret artikel:

Trykafbryder til akkumulatoren. Fra en separat publikation lærer du, hvordan du vælger det rigtige relæ og foretager dets kompetente indstillinger.

trykområde og dets maksimale værdi
tilladt vandtemperatur
den tilsluttede elektriske motor.

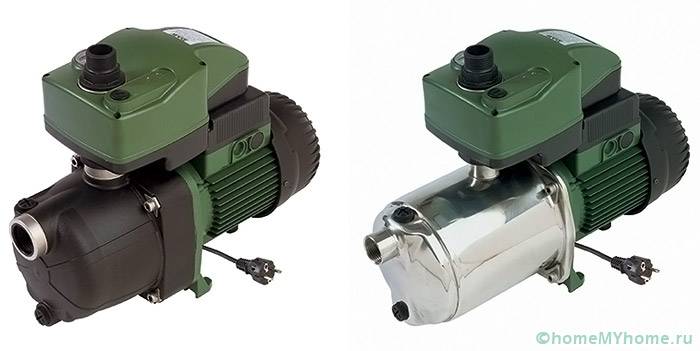

Moderne pumper er beskyttet af indbyggede enheder mod nødsituationer

Selvfølgelig har producentens navn en bestemt betydning. I nogle situationer er det klogere at betale mere, men give øget pålidelighed under drift.

Nogle pumpestationer oprettes kun fra bestemte komponenter, så det vil være svært at vælge et alternativt produkt

På trods af det velprøvede design er det tilladt at foretage forbedringer af det. Det tilsvarende arbejde udføres på frakoblet udstyr i overensstemmelse med sikkerhedsreglerne.
