Strømforsyningsenhed til LED-strip 12V - enhed til tilslutning af baggrundsbelysning til lysnettet
Inden for indretning LED-lys blev udbredt, fordi der med sin hjælp skelnes mellem forskellige zoner og dekorative elementer, og der laves også særlige accenter. Dens hovedkomponent er strømforsyningen. Den tilsvarende adapter bruges til 12V LED-strip.
Demonstration af en lille 60W-enhed
Indholdet af artiklen
Enhed og versioner
Baggrundslys fra LED'er kan ikke tilsluttes direkte til et almindeligt elektrisk netværk, da denne spænding er for høj til det. Til driften kræves en mellemliggende enhed, der muliggør transformation af elektricitet.
Steder til tilslutning af hovedledningerne
For at sænke spændingen til de ønskede værdier skal du bruge en strømforsyning til en 12V LED-strip. Du kan købe det billigt i en specialbutik.
Bemærk! Der er også adaptere og bånd designet til højere spændinger. Det er normalt 24V. Sådanne produkter bruges dog meget sjældnere derhjemme.
Sådan ser et 12V SMD-bånd ud
Adapteren indeholder normalt følgende elementer:
- en nedtrapningstransformator;
- Strøm regulator;
- udjævningsfilter;
- ensretter.
Den enkleste udførelsesform er en perforeret metalomformer. Imidlertid er ulemperne ved sådanne produkter deres relativt store størrelse, manglende beskyttelse mod støv og fugt og lave æstetiske egenskaber.
Snavs og fugtpartikler kan trænge ind i perforeringerne af apparater af åben type
En anden fremstillingsmulighed involverer forsegling af hovedmikrokredsløbet med en plastikhus. De vigtigste fordele kan betragtes som lethed og kompakthed. Af de negative faktorer er det værd at bemærke den lave modstandsdygtighed over for mekanisk stress.
Du kan visuelt vurdere produktets kompakthed i en plastikæske
Enheder i en forseglet aluminiumskasse er dyrere. De kan betjenes under temmelig barske forhold, da de er modstandsdygtige over for fugt, snavs og mekaniske påvirkninger. Produkternes effekt overstiger normalt 100 watt.
Produkteksempel i en 250 W aluminiumskasse
Bemærk! Til bånd op til 5 meter lange kan der bruges netværksadaptere med lav effekt, som tilsluttes en almindelig stikkontakt. Deres effekt overstiger normalt ikke 60 watt.
Strømforsyning til 12V LED-strip: beregninger og tilslutningsproces
Uafhængigt arbejde med at forbinde enheden giver mulighed for at spare penge. Det kræves dog ikke kun at studere rækkefølgen af handlinger, men også at gøre dig bekendt med de foreløbige beregninger, der giver dig mulighed for at vælge den rigtige enhed.
Beregninger for et tre meter bånd er tydeligt præsenteret
Beregninger for LED-stripens strømforsyning
Før du beregner strømforsyningen til LED-stripen, skal du kende den samlede effekt af hele baggrundsbelysningen. For at bestemme, hvor mange watt en meter fleksibelt kort bruger, kan du bruge et specielt bord.
| En type | Antal dioder pr. Meter | Effekt i kilowatt |
|---|---|---|
| SMD 5050 | 120 | 0,025 |
| 60 | 0,014 | |
| 30 | 0,0072 | |
| SMD 3528 | 60 | 0,0048 |
| 120 | 0,0072 | |
| 240 | 0,016 |
Hovedtyper af SMD LED-strimler
Således hvis det under arbejdsprocessen skal bruges SMD 3528-produkter med antallet af 120 dioder pr. Lineær meter og en længde på 6 m, så kan beregningerne udtrykkes som følger:
7,2 * 6 = 43,2 watt.
For stabil drift skal der imidlertid tilføjes 30 til 50 procent af effekten til det opnåede resultat:
43,2 + 30% = 56,16 W.
Svar: Til den ovennævnte baggrundsbelysning er en adapter med en effekt på mindst 60W egnet.
Processen med at forbinde LED-stripen til strømforsyningen
Det er faktisk ikke så svært at tilslutte en strømforsyning til en 12V LED-strip. Hver terminal har specielle markeringer ved siden af for at sikre korrekt ledningsføring.
Tilslutning af adapteren til flexkortet
Forbindelsen til 220V-netværket sker via terminaler, der har bogstaverne: N - nul og L - fase. Jordforbindelse udføres ved hjælp af terminalerne markeret med symbolet G. Hvis der ikke er nogen i huset, berøres terminalen ikke. Udgangspunkterne indeholder følgende bogstaver: + V og –V.
Diagram over tilslutningstape og ledninger i det elektriske netværk
Nyttige råd! Efter tilslutning af adapteren til hovednetværket og baggrundsbelysningen udføres isolering af kontakterne i høj kvalitet. Det er bedre at bruge ikke isolerende tape, men et stykke kabelkanal passende størrelse.
Omkostningerne ved produkter fra pålidelige producenter
Den gennemsnitlige pris på en strømforsyningsenhed for en 12V LED-strip kan variere afhængigt af producenten og de tekniske parametre. Omkostningerne kan også påvirkes af versionen. Nedenstående tabel giver dig mulighed for at gøre dig bekendt med priserne på dokumenterede producenter fra Tyskland og Taiwan for produkter af åben type.
| Fabrikant | Fabrikant | Effekt i watt | Pris i rubler |
|---|---|---|---|
 | Gauss (Tyskland) | 60 | 910 |
| 100 | 1300 | ||
| 250 | 2100 | ||
 | Mean Well (Taiwan) | 75 | 1365 |
| 100 | 1515 | ||
| 150 | 2050 |
Selvfremstillet enhed
Faktisk er der mange strømforsyningskredsløb til 12v LED-strimler, men hovedproblemet ligger i valget af en transformer med den krævede effekt og fremstillingen af en ensretter.
Hvis du fjerner kroppen af det færdige produkt, kan du se følgende
I denne henseende foreslås det at opbygge en enhed uden en transformer med en slukningskondensator. Sådanne strømforsyninger har været brugt i ganske lang tid i små lamper, bevægelsessensorer og indbrudsalarmer. Enheden bruger:
- kondensator;
- filtrering kondensator;
- diode bro;
- Zener-diode;
- modstande;
- kondensator shunt;
- afbrydere.

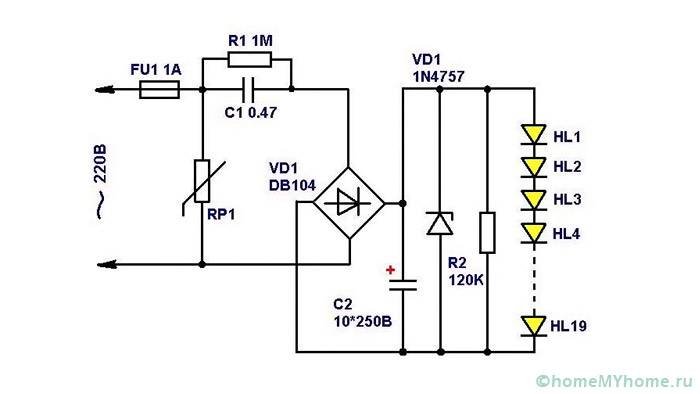

En grundlæggende samlingsplan giver dig mulighed for at arrangere elementerne i den ønskede rækkefølge
I det præsenterede kredsløb tillader reaktansen af kondensatoren, der fungerer som en ballast, spændingen at blive slukket uden væsentlig frigivelse af varme. Af sikkerhedshensyn shuntes dette element med en højspændingsmodstand. Diodebroen fungerer som et filter, der driver LED-kæden. Zenerdioden beskytter baggrundsbelysningen mod stigende jævnstrøm.
Yderligere anbefalinger
Når du tilslutter LED-belysning, skal du følge nedenstående retningslinjer:
- det tilrådes ikke at forbinde serietape med en længde på mere end 5 m for at undgå tab af lysstyrke i det endelige segment;
- inden det fleksible kort skæres i stykker, er det nødvendigt at forbinde det i hele sin tilstand til adapteren i flere timer til testning;
- strømforsyninger skal ikke kun svare til fuld belastning, men også have en effektreserve på i gennemsnit 20-30 procent;
- når båndet placeres på ledende overflader, er det nødvendigt at lægge et isolerende materiale;
- det er bedre at forbinde baggrundsbelysningen til strømforsyningen og tilslutte segmenterne, og først derefter reparere det;
- når båndet fastgøres, bør der ikke være skarpe bøjninger, da dette kan føre til beskadigelse af sporene, der leder elektrisk strøm;
- Når du fastgør fleksible elementer, skal du fjerne beskyttelsesfilmen fra det klæbende lag og derefter klæbe til overfladen på det rigtige sted.
Sektioner i dette tilfælde er forbundet med RGB-forstærkere
Sammenfatning
Det er umuligt at undvære en 12V strømforsyning til LED-stripen, når den er tilsluttet det elektriske netværk i en boligbygning. Denne enhed skal købes i en butik eller samles selv fra passende dele. Hovedopgaven er at reducere spændingen til de krævede værdier.
Video: Tilslutning af strømforsyningen til LED-stripen
