Det er umuligt at forestille sig livet for en moderne person uden elektrisk energi, dette gælder for alle områder af vores liv - fra arbejde i produktion og derhjemme til personlige problemer og tid brugt i fritiden. Alle ved, at der under drift af elektriske netværk og strømudstyr er nødsituationer, for at beskytte mod hvilke enheder der bruges, ved alle. der er afbrydere eller sikringer i hver lejlighed eller landsted. Men få mennesker ved, at strømstød i elektriske netværk også er farligt for husholdningsapparater og andet udstyr. For at forhindre sådanne ubehagelige situationer bruges 220 V spændingsrelæer til hjemmet, og det er om dem, der vil blive diskuteret i denne anmeldelse.

Spændingsovervågningsrelæer har forskellige udformninger og adskiller sig i installationstype, tilslutningsskema og indstillingsparametre

Indholdet af artiklen

1 Spændingsrelæ - hvad er det, og hvad er det til?
2 Driftsprincip
3 Enhedens kontrol og yderligere funktioner
4 Klassificering og typer
- 4.1 Efter forbindelsestype
- 4.2 Efter antal faser
5 Hvad du har brug for at vide, når du vælger
6 Sådan oprettes forbindelse - generelle anbefalinger
7 Forbindelsesdiagrammer og indstillinger for populære modeller
8 Til hvilken pris man skal købe et 220 V spændingsrelæ til hjemmet - prisoversigt
9 Video: hvordan man vælger et spændingsrelæ

Spændingsrelæ - hvad er det, og hvad er det til?

Et spændingsstyringsrelæ er et teknisk udstyr designet til at sikre driften af enheder og udstyr tilsluttet det elektriske netværk mod mulige spændingsstød, både i retning af stigning og fald under de tilladte værdier. Et fald i spændingsniveauet påvirker negativt driften af husholdningsapparater og elektronik, og en stigning over de tilladte grænser kan generelt føre til deres sammenbrud. Spændingsrelæet reagerer på sådanne ændringer og afbryder det interne distributionsnet i en lejlighed eller et hus fra eksterne elektriske netværk.

Driftsprincip

Driften af denne type overvågningsenhed er baseret på måling af spændingsværdierne i det eksterne forsyningsnet. Når værdierne falder under indstillingen eller overstiger den øvre indstillede grænse, åbner relæet sine strømkontakter og derved afbryder forbrugerens netværk fra den eksterne strømforsyning.

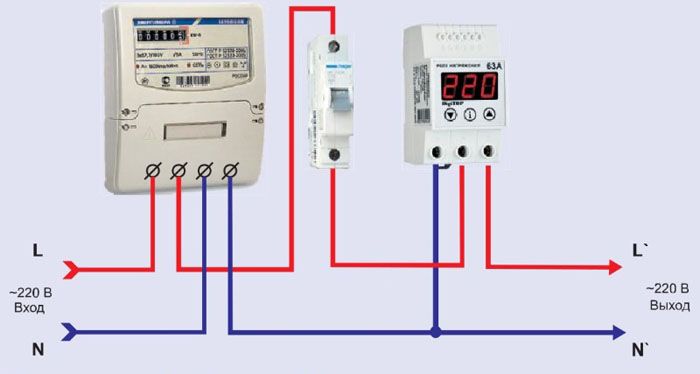

Tilslutningsordning til et enfaset strømforsyningsnetværk i en lejlighed eller et hus

Efter en bestemt periode lukker enheden automatisk strømkontakterne og leverer strøm til det interne strømforsyningsnetværk. For at forhindre cyklussen ved gentagen tænding af strømforsyningen har enheden en tændingsforsinkelse (forsinkelsesinterval), som kan indstilles af producenten eller indstilles manuelt. Hvis spændingsniveauet efter frakobling ikke er etableret i de angivne værdier, lukker enheden ikke strømkontakterne.

Enhedens kontrol og yderligere funktioner

For at kontrollere betjeningen placeres knapper eller justeringsskruer på den ydre overflade af kassen, ved hjælp af hvilken den øvre og nedre grænse for driftsspændingsværdierne er indstillet.

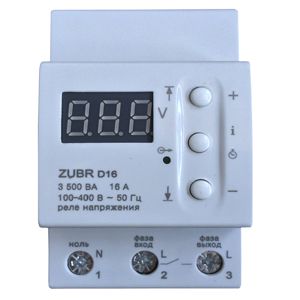

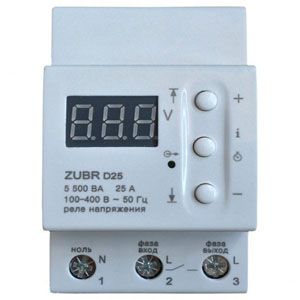

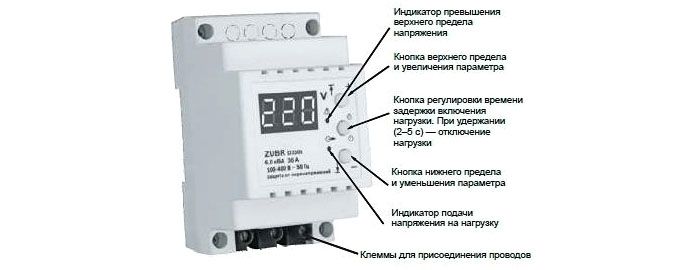

Ekstern visning af Zubr-brandrelæet med afkodning af kontrolknapper

Udseende af Zubr-brandrelæet med afkodning af kontrolknapper

Derudover kan enheden udstyres med en lysindikator for tilstedeværelsen af spænding i det interne netværk, et digitalt display, der viser den aktuelle værdi for denne parameter, og har også en hukommelsesfunktion, der giver dig mulighed for at vise parametrene for den sidste af de udførte nedlukninger.

Klassificering og typer

Spændingsrelæer er klassificeret i henhold til:

placering og installation
antallet af faser i det elektriske netværk.

Efter forbindelsestype

Der er tre måder at placere og installere sådanne enheder på, som bestemmer typen af deres forbindelse til det elektriske netværk:

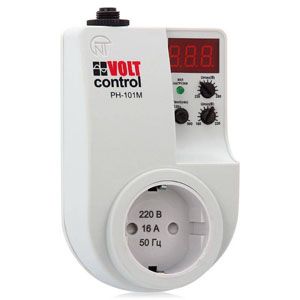

Stikdåse til spændingsrelæ.

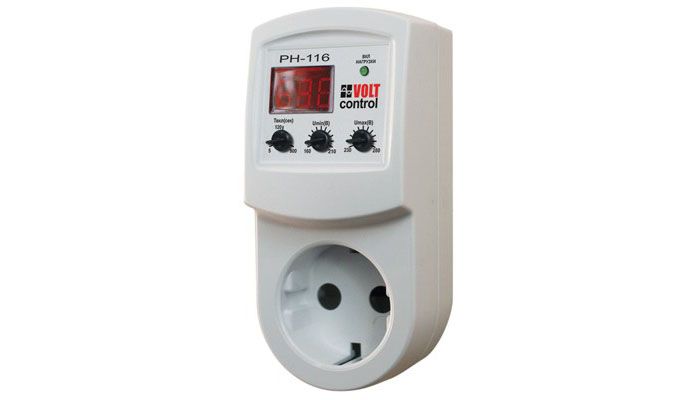

Model "RN-116" stikstik

Denne type placering giver dig mulighed for at kontrollere spændingen, der leveres til kun en forbruger, der er tilsluttet stikkontakten. I dette tilfælde overvåges eller kontrolleres ikke spændingen, der tilføres de andre belastningselementer.

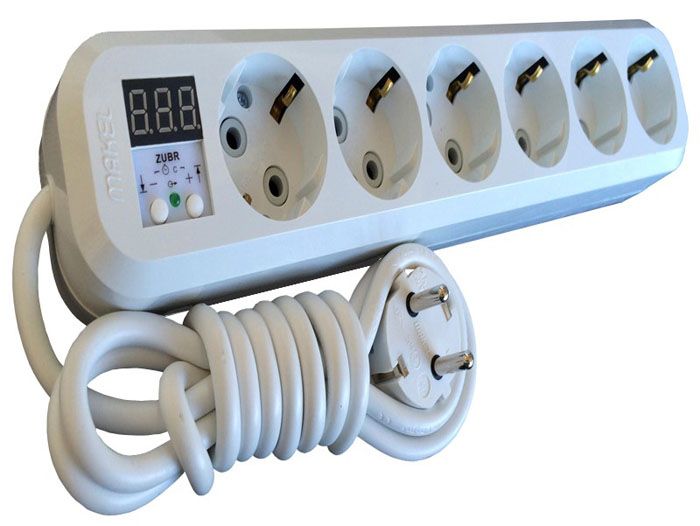

Forlængelse af spændingsrelæ.

Denne type elektrisk udstyr er en forlængerledning udstyret med et indbygget overvågningsrelæ. Når du bruger den, kan du få strøm til en gruppe husholdningsapparater og enheder og derved beskytte dem mod strømstød.

I dette tilfælde vil den største begrænsning af brugen være den maksimalt tilladte effekt af de tilsluttede enheder bestemt af størrelsen af belastningsstrømmen.

Model "Bison P616Y"

Spændingsrelæ til montering på DIN-skinne.

Dette er den mest funktionelle mulighed for at placere sådanne beskyttelseselementer og skyldes, at et relæ af dette design er installeret i hovedtavlen (MSB), inputfordelingsenheden (ASU) eller belysningspanelet, hvorved det bliver muligt at beskytte hele det elektriske netværk i en lejlighed eller et landsted. Hovedbetingelsen for at vælge, når du installerer på denne måde, vil være korrespondancen mellem enhedens strøm og den samlede effekt af den tilsluttede belastning.

Relateret artikel:

Hvad er et relæ, anvendelsesområder, diagram over et elektromagnetisk produkt, vigtigste tekniske egenskaber, hovedtyper og deres formål, producenter og modeller - i vores materiale.

Efter antal faser

Alle ved, at elektriske netværk er henholdsvis enfaset og trefaset, og elektriske enheder er designet til disse spændingsklasser. Enfaset styrerelæ er en enhed designet til at arbejde i elektriske netværk til forskellige formål med en driftsspænding på 220 volt. Design og placering af sådant beskyttelsesudstyr er beskrevet ovenfor.

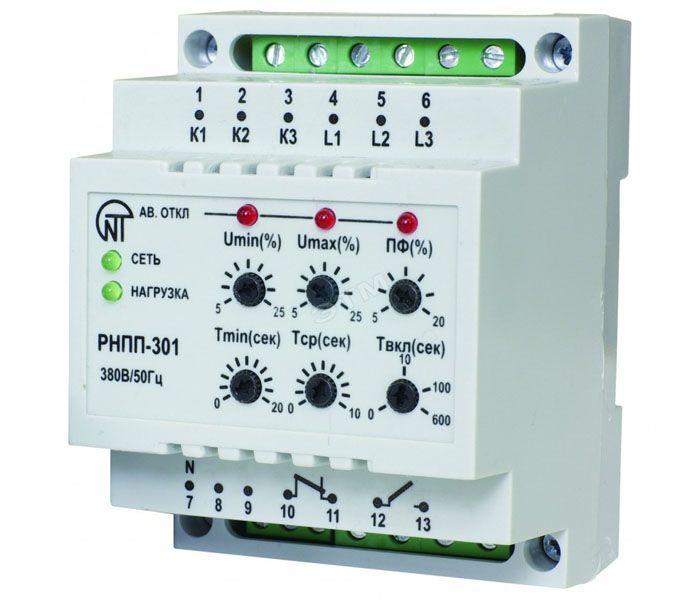

RNPP-301 model monteret på en DIN-skinne

Model "RNPP-301" monteret på en DIN-skinne

Tre-fasede modeller er installeret i ASU eller hovedtavlen i et landhus (sommerhus), hvis deres strømforsyningsplan giver mulighed for forbindelse via et trefaset kredsløb med en spænding på 380 volt.

I dette tilfælde er det muligt at beskytte hele det interne strømforsyningsnetværk, som i tilfælde af brug af et spændingsrelæ installeret i belysningspanelet (lejlighed).

Hvad du har brug for at vide, når du vælger

De vigtigste parametre, der påvirker valget af en bestemt model af en beskyttelsesanordning, er:

tekniske egenskaber - fase og maksimalt tilladte strøm
type kontrol - elektromekanisk eller digital;
version - installationstype og enhedsdesign (stikdåse, forlængerledning, DIN-skinne)
tilgængelighed af yderligere funktioner
pålidelighed - enhedens mærke og producentens mærke.

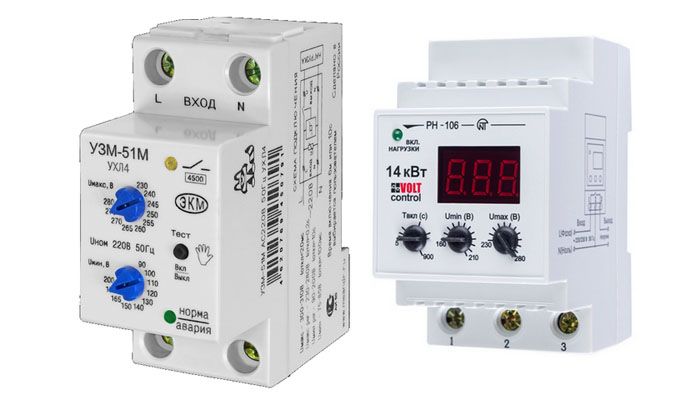

Overvågningsrelæer med elektromekanisk styretype

Den maksimalt tilladte strøm er den vigtigste tekniske parameter, der bestemmer muligheden for at bruge et spændingsrelæ til at forbinde en bestemt belastning. Når du vælger en sådan beskyttelsesanordning, skal du tage modellen et trin højere (i henhold til standardstrømsområdet) end den automatiske beskyttelse, der er installeret på et givet afsnit af det elektriske netværk. Så hvis afbryderen har en nuværende indstilling på 16 ampere, skal beskyttelsesrelæet klassificeres til 25 ampere. Dette skyldes, at den værdi, der er angivet på beskyttelsesrelæet, afspejler værdierne for driftsstrømmen og ikke den maksimalt tilladte i driftstilstand. Kontroltypen bestemmer brugervenligheden samt evnen til visuelt at vise den aktuelle spændingsværdi i det elektriske netværk. Elektromekaniske modeller er udstyret med beskæringsmodstande, ved hjælp af hvilke de øvre og nedre tærskler er indstillet.

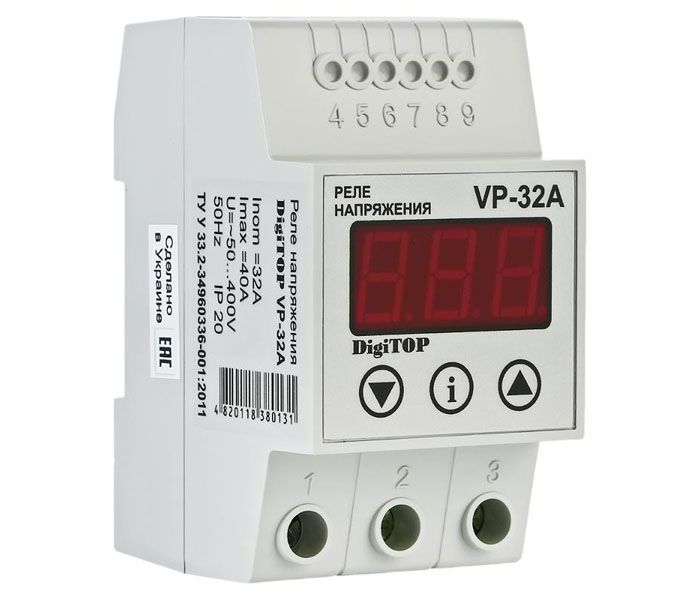

Digitop Vp-32a model med digital kontroltype

Digitale kolleger har en LED-skærm, hvor du kan overvåge spændingsværdier i online-tilstand, og tærsklerne indstilles ved hjælp af knapper. Yderligere funktioner, som overvågningsrelæet kan udstyres med, er: indikatorer for tilstedeværelsen af spænding i belastningskredsløbet og en temperaturføler samt forskellige monteringsmuligheder, der er tilgængelige på en bestemt model (DIN-skinne, selvskærende skruer osv.).

Relateret artikel:

Sådan vælger du en 220V spændingsstabilisator til dit hjem. Du er bekendt med problemet med strømafbrydelser, som manifesteres i blinkende lys. I artiklen vil vi tale om, hvordan man vælger den rigtige 220 V spændingsstabilisator til dit hjem for at glemme dette problem en gang for alle?

Sådan oprettes forbindelse - generelle anbefalinger

I tilfælde af brug af modeller af "plug-socket" spændingsrelæ og "forlængerledning" spændingsrelæ, er der ingen problemer med deres forbindelse, fordi en konventionel stikforbindelse bruges til dette.

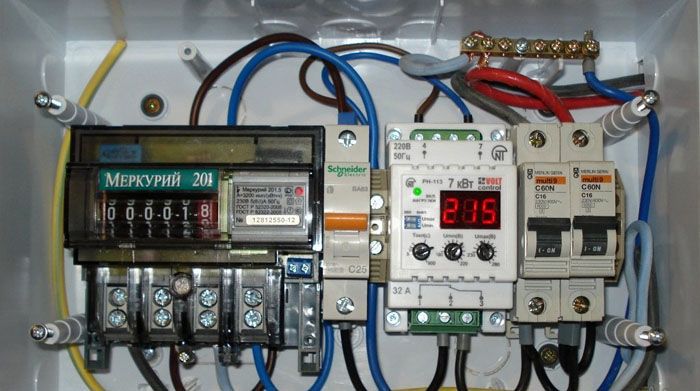

Placering i et indbygget lysskærm

I tilfælde af brug af et relæ, der er installeret i et omstillingsbord eller et kabinet, skal visse regler overholdes for at lette vedligeholdelse og drift af sådanne enheder:

Relæet er altid installeret efter måleinstrument.
Det anbefales at installere en beskyttelsesanordning foran relæet, som har en strømindstilling, der er lavere end det anvendte relæ (med 20-30%).
Tilgængelighed af yderligere beskyttelsesmidler (RCD, stabilisatorer og andre) vil gøre operationen mere sikker.
Placeringen skal vælges på en sådan måde, at det er muligt at foretage indstillinger for enheden samt visuelt kontrollere dens drift.

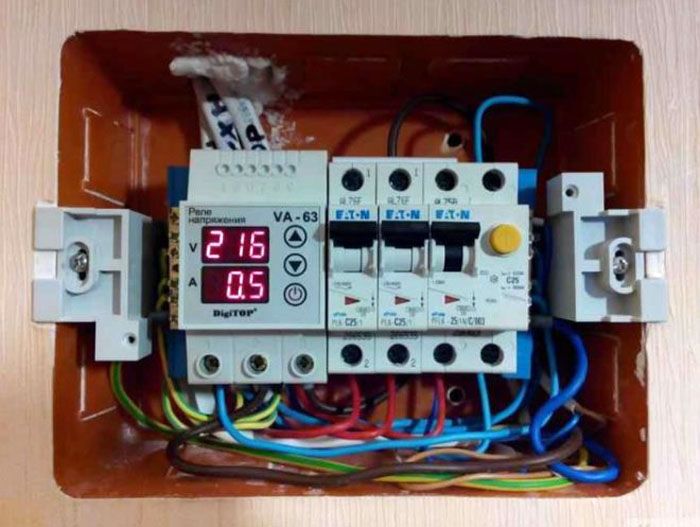

Indkvartering i instrumentbrættet

Forbindelsesdiagrammer og indstillinger for populære modeller

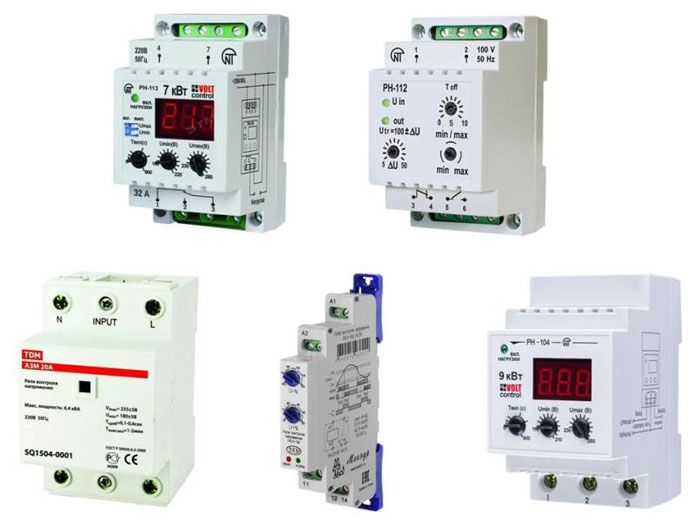

Indenlandske og udenlandske producenter af elektriske apparater producerer forskellige modeller af spændingsrelæer designet til hjemmebrug.

De mest populære mærker i denne kategori er mærker som f.eks Zubr og PH, UZM og ABBog DigiTop.

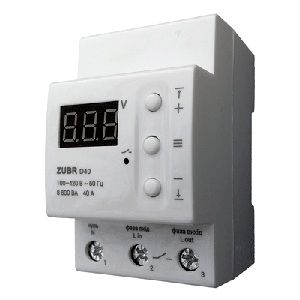

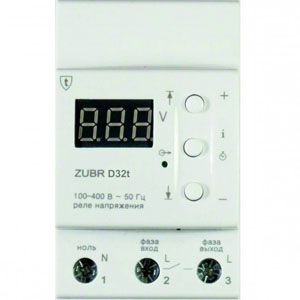

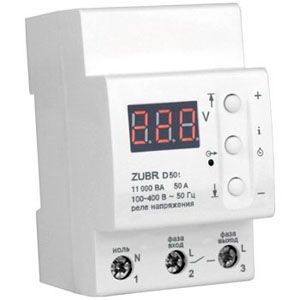

Enheder fra Zubr-mærket

Dette mærke af enheder er produceret af Donetsk-firmaet DS Elêtronics, i dets sortiment er der modeller installeret på en DIN-skinne samt typer af spændingsrelæer "stikstik" og "relæforlænger". Modeller til tilslutning til en stikkontakt er designet til en nominel strøm på 16 ampere, mens andre er designet til forskellige værdier: 16/25/32/40/50/63 ampere, hvilket svarer til standardstrømskalaen.

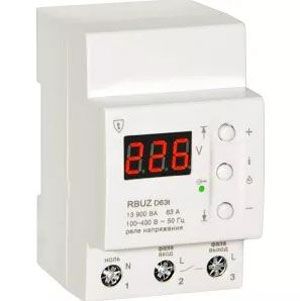

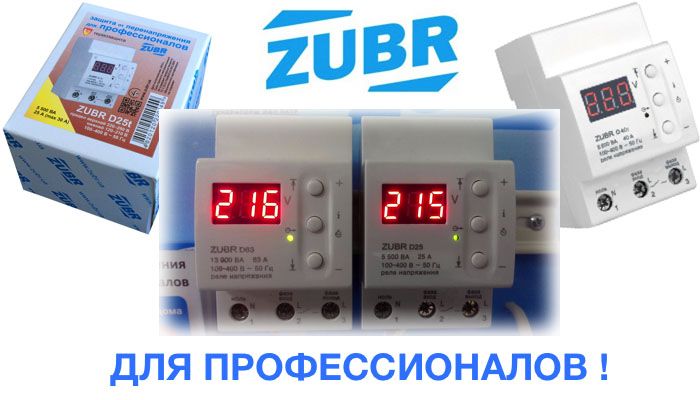

Beskyttelses- og kontrolenheder fra Zubr-mærket betyder pålidelighed og brugervenlighed

Overholdelse af den nominelle og maksimalt tilladte strøm til brandrelæet "ZUBR" (RBUZ) vises i den følgende tabel.

Model	Nominel strøm, Ampere	Maksimal tilladt strøm, Ampere
D16	16	25
D25 / D25t	25	30
D32 / D32t	32	40
D40 / D40t	40	50
D50 / D50t	50	60
D63 / D63t	63	80

Modeller designet til installation på en DIN-skinne har tre kontrolknapper:

øverst - at indstille den maksimale responstærskel
bund - at indstille minimumsværdierne;
gennemsnit - for at indstille gentagelsestiden.

Den fabriksindstillede lukketid er 3 sekunder. Enhedens hukommelse husker alle de indstillede værdier, og selv ved langvarige strømafbrydelser gemmes alle indstillinger og indstillinger. Forbindelsesdiagrammet for spændingsrelæet i Zubr-serien er vist i den følgende figur.

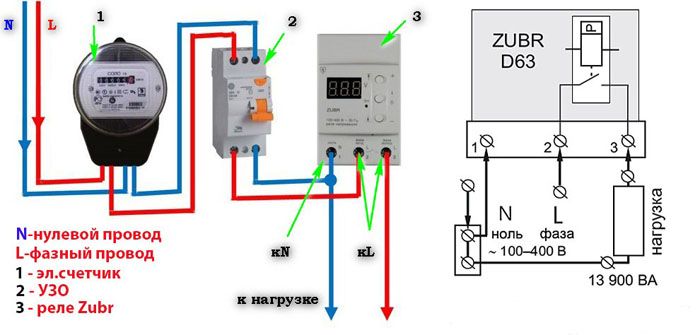

Ledningsdiagram for et enfaset spændingsovervågningsrelæ ZUBR (RBUZ) -serie

Forbindelsesdiagram for et enfaset spændingsovervågningsrelæ i serien "ZUBR" (RBUZ)

Karakteristiske træk ved denne producents modeller er:

trin for spændingsjustering - 1 volt;
trin til justering af tiden for gentagen operation - 3 sekunder;
tilstedeværelsen af bogstavet "t" i modelbetegnelsen angiver tilstedeværelsen af termisk beskyttelse mod intern overophedning;
relæbredden er 53 mm, hvilket svarer til tre moduler på en DIN-skinne.

Takket være den nemme montering og muligheden for visuel kontrol af værdier i realtid er mærket fortjent populært blandt professionelle og almindelige brugere, som det fremgår af deres anmeldelser.

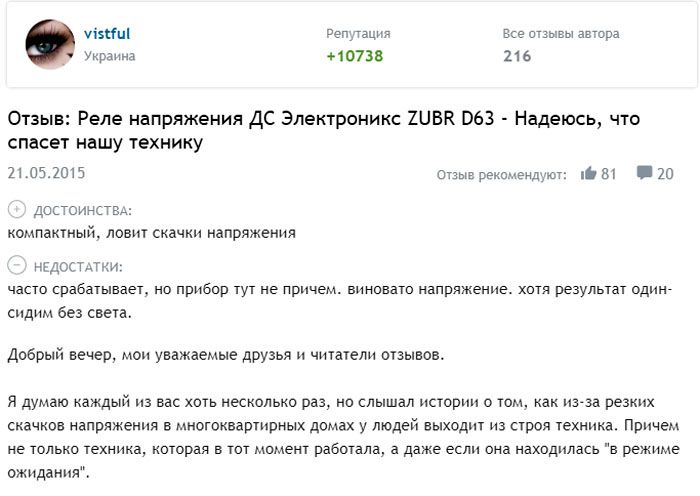

Feedback på modellen "ZUBR D63":
Læs mere om otzovik: http://otzovik.com/review_2108442.html

En anden gennemgang af ZUBR D63-modellen:
Læs mere om otzovik: https://otzovik.com/review_2034684.html

Af hensyn til klarheden skal vi se, hvilke indikatorer og elementer den gennemsnitlige statistik har spændingsstabilisator til hjemmet.

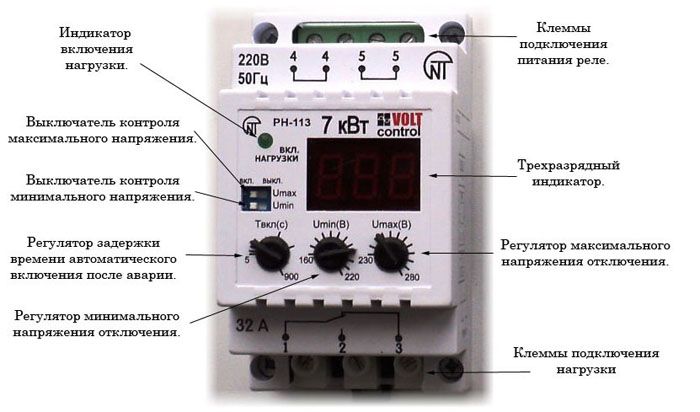

Udseende af spændingsrelæ RN-113 med indikation af kontrolelementer

RN-serien

Enheder af dette mærke er produceret af LLC NEKM (Rusland) og sælges under varemærket TDM ELECTRIC. Et særpræg ved disse relæer, og disse er modeller som RN-111, RN-113 og RN-111M, er at de er designet til en nominel strøm på 16 ampere. Hvis det er nødvendigt at tilslutte en større strømbelastning, er det nødvendigt at installere en ekstra kontaktor, i kontrolkredsløbet, som disse relæer er tilsluttet. RN-113 spændingsrelæforbindelsesdiagrammet er vist i den følgende figur.

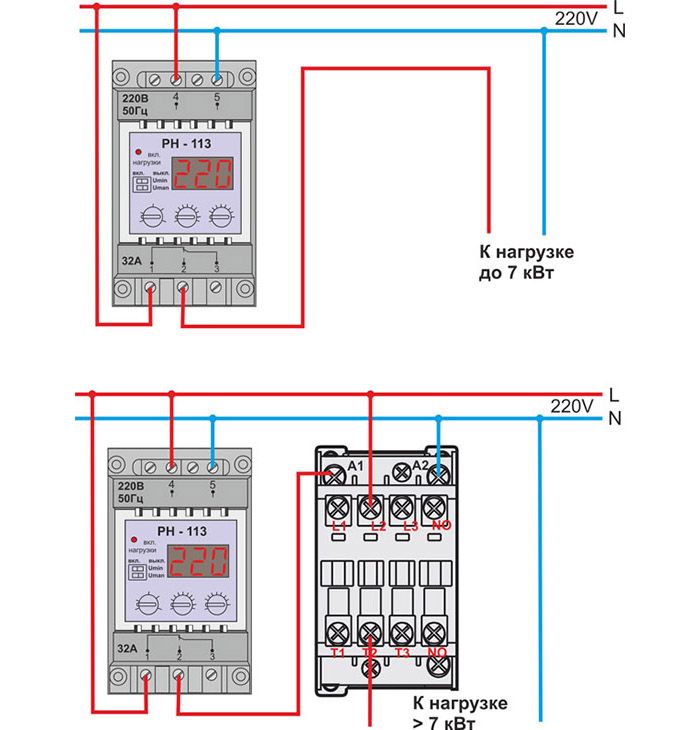

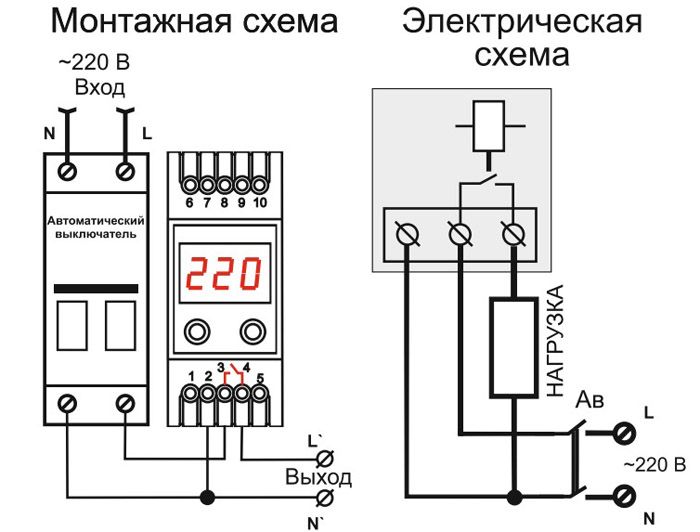

Ordning til tilslutning af et RN-113-brandrelæ til et elektrisk netværk med en belastning med forskellig strøm

Bogstavet "M" i modelbetegnelsen angiver tilstedeværelsen af et lysindikatorkort. Målefejlen er 1−2 volt fra de faktiske værdier.

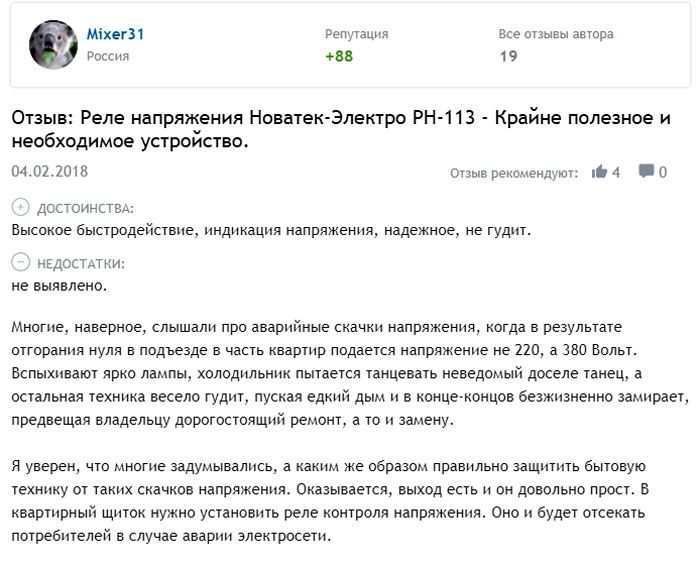

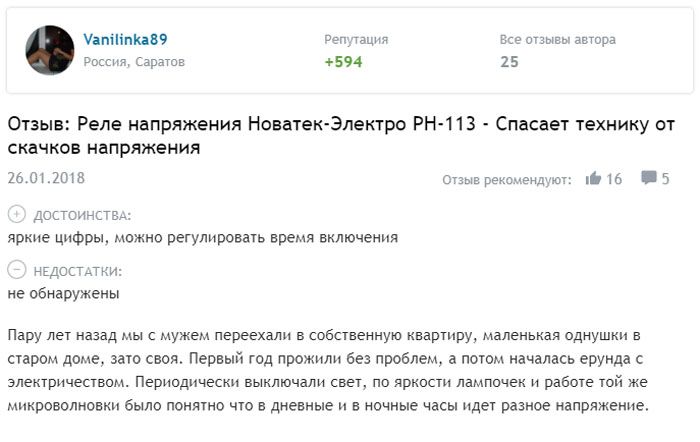

Feedback på RN-113-modellen:
Læs mere om otzovik: https://otzovik.com/review_5959027.html

En mere omRing efter RN-113-modellen:
Læs mere om otzovik: https://otzovik.com/review_6008151.html

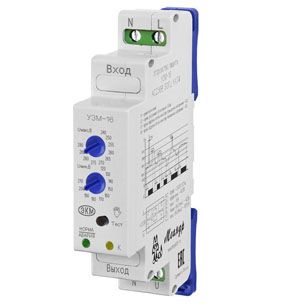

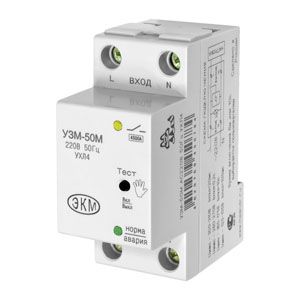

UZM-serien

Denne linje af spændingsrelæer er produceret af Meander elektrotekniske firma (Rusland), den inkluderer modeller UZM-51M, UZM-50M og UZM-16.

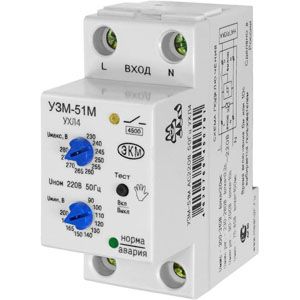

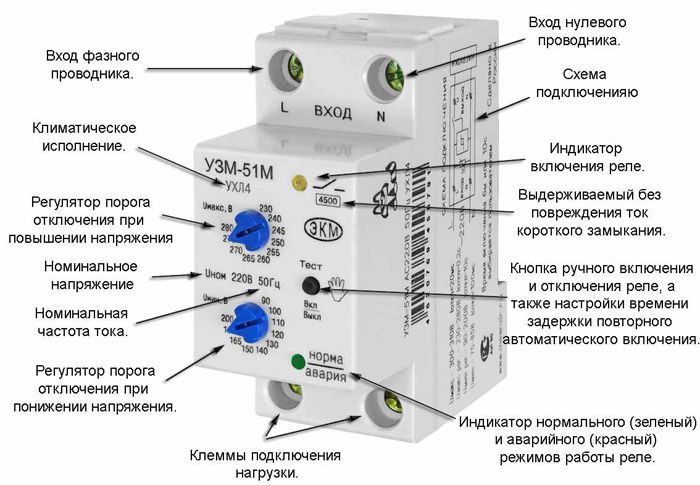

UZM-51M-modellens udseende med betegnelsen af kontrolelementer og indstillinger af driftstilstande

Særlige træk ved denne serie enheder er:

mangel på en digital resultattavle
for at justere driftstilstandene installeres drejeknapper med et trin på 5 volt for at indstille den øvre driftsgrænse og 10 volt - for den nederste;
relæets driftstilstand er angivet med lysindikatorer;
genstart har kun to indstillinger - disse er 10 sekunder og 6 minutter;
relæbredden er 35 mm, hvilket, når det installeres på en DIN-skinne, svarer til to moduler.

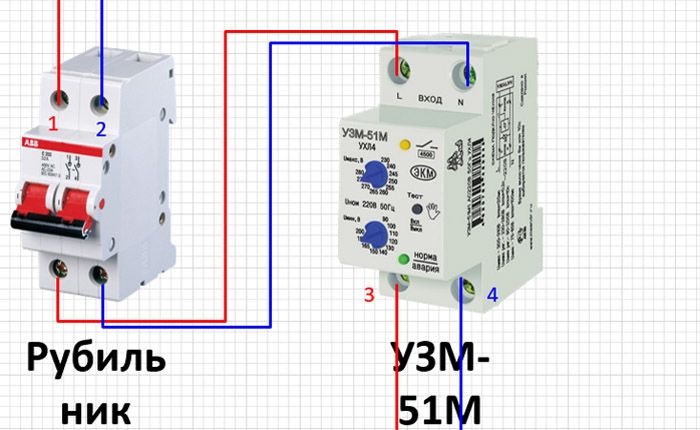

Forbindelsesdiagrammet til UZM-51M er meget simpelt, hvilket er et andet træk ved denne model.

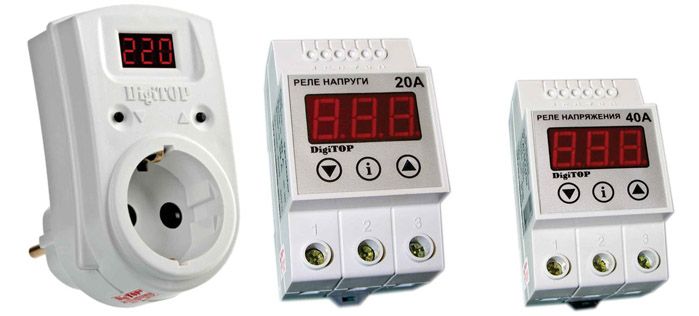

Enhedsmærke "DigiTOP"

DigiTOP-mærket tilhører det ukrainske firma Energohit, hvis produktserie indeholder forskellige instrumenter til overvågning og måling af forskellige elektriske parametre (strøm, spænding, strøm osv.). I kategorien spændingsovervågningsrelæer er der enfasede og trefasede modeller med forskellige strømegenskaber, designet til installation på en DIN-skinne, samt modeller af relæ-typen "socket-plug".

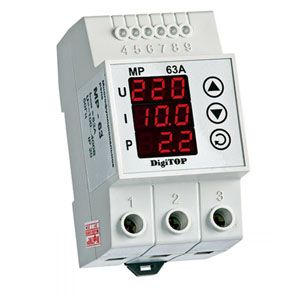

Spændingsrelæ mærke "DigiTOP"

Modeller, der leverer installation på en DIN-skinne, fås i flere ændringer:

V-Protector.

Karakteristiske træk ved denne ændring er:

beskytter kun mod strømstød
har indbygget termisk beskyttelse
installation er kun mulig indendørs, fordi driftstemperaturområdet starter fra + 5˚С.

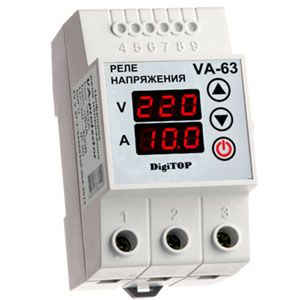

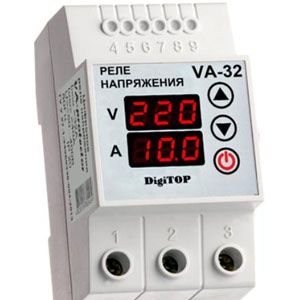

VA-Protector.

Denne serie adskiller sig fra andre ændringer og modeller fra andre producenter, fordi den kombinerer spændings- og strømrelæer.Derudover er seriens karakteristiske træk:

skærmen viser de aktuelle værdier af spænding og strøm;
når den aktuelle belastning overskrides, slukker relæet den;
i kortslutningstilstand sker nedlukning på 0,04 sekunder i langvarig overbelastningstilstand - efter 10 minutters drift i en lignende tilstand.

Spændingsrelæ skifte kredsløb "DigiTOP"

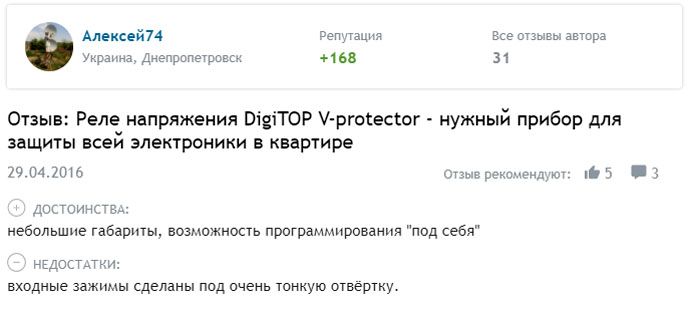

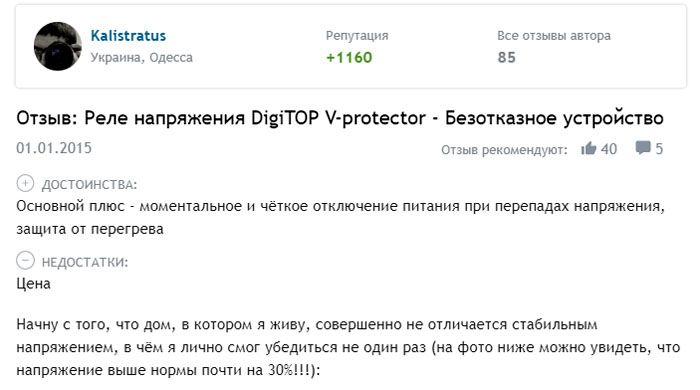

Feedback på DigiTOP V-protector-modellen:
Læs mere om otzovik: http://otzovik.com/review_1640976.html

Endnu en anmeldelse af DigiTOP V-protector-modellen:
Læs mere om otzovik: https://otzovik.com/review_3289308.html

Enheder fra ABB-mærket

Det verdensberømte mærke ABB (Asea Brown Boveri Ltd) tilhører et svensk-schweizisk firma med speciale i produktion af elektrisk udstyr og informationsteknologi.

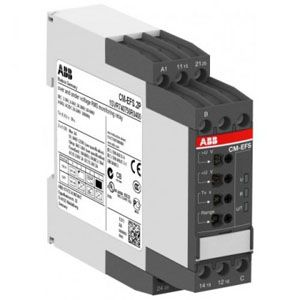

Enfaset spændingsovervågningsrelæ ABB CM-ESS.2S

Blandt modellerne af lavspændingsstyrings- og beskyttelsesanordninger beregnet til husholdningsbrug er der ABB enfasede spændingsrelæer til drift i forskellige driftsformer:

ABB CM-EFS.2S - med tidsrelæ og forsyningsspænding 24-240 V, vekselstrøm eller jævnstrøm;
ABB CM-ESS.1S - designet til at fungere i forskellige områder af reguleret spænding (3-30,6-60, 30-300, 60-600 V), i netværk med en spænding på 24-240 V AC eller DC.

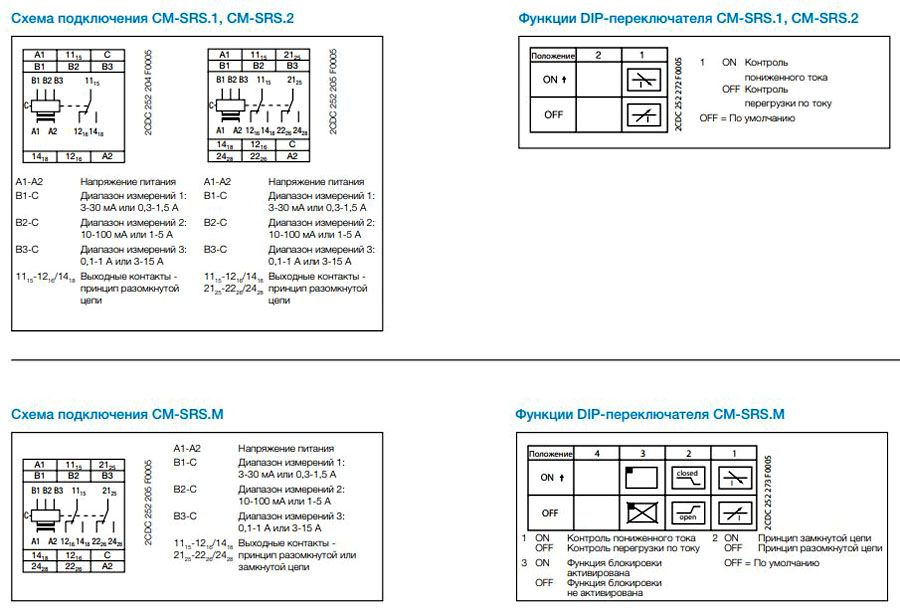

Forbindelsesdiagram og funktioner til spændingsrelæafbrydere CM-ESS.1S og CM-EFS.2S

Til hvilken pris man skal købe et 220 V spændingsrelæ til hjemmet - prisoversigt

220 V spændingsrelæer til hjemmet kan købes i butikker og detailkæder, der specialiserer sig i salg af elektrisk udstyr såvel som på Internettet, hvor der også præsenteres et ret bredt udvalg af sådanne produkter. Priserne for 220 V-spændingsrelæerne til hjemmet, der betragtes i denne artikel, er angivet i den følgende tabel fra og med 2. kvartal 2018, når de sælges via internetressourcerne.

Billede	Model	Gennemsnitlige omkostninger (pr. Maj 2018), rubler
	"ZUBR" (RBUZ) D16	1640
	"ZUBR" (RBUZ) D25 / D25t	2000
	"ZUBR" (RBUZ) D32 / D32t	2300
	"ZUBR" (RBUZ) D40 / D40t	2600
	"ZUBR" (RBUZ) D50 / D50t	2900
	"ZUBR" (RBUZ) D63 / D63t	3200
	"TDM ELECTRIC" RN-101M	2620

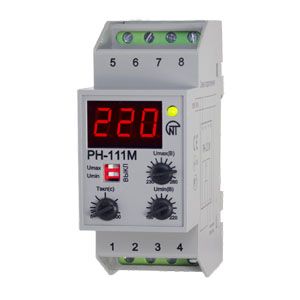

	"TDM ELECTRIC" RN-111M	1800

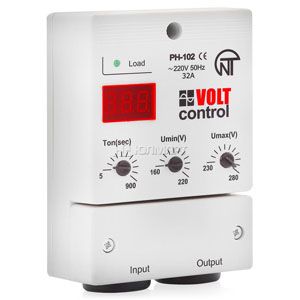

	"TDM ELEKTRISK" RN-102	1600
	"Meander" UZM-51M	2620
	"Meander" UZM-50M	1800
	"Meander" UZM-16	1600

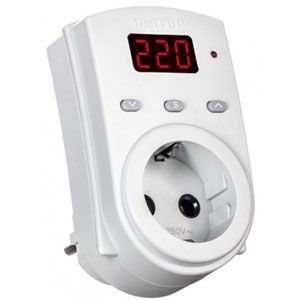

	"DigiTOP" Vp-16AS	1900
	"DigiTOP" MP-63A V-Protector	5020
	"DigiTOP" VA-32A VA-beskytter	2770
	"DigiTOP" VA-63A VA-beskytter	3790
	"ABB" CM-EFS.2S	6463

De mange forskellige tilbud på markedet for elektriske produkter giver dig mulighed for at vælge en model i overensstemmelse med de tekniske krav til disse enheder i forskellige prisklasser.
