Quan realment ho necessiteu: com retallar de forma independent i correcta un parell trenat

Un parell trenat és un tipus de cable que consisteix en un cert nombre de parells de conductors fets de filferro aïllat, torçats en parelles amb un nombre determinat de voltes per metre de longitud i col·locats en una funda comuna. Aquest tipus de cable s’utilitza en xarxes de baixa intensitat, com ara telefonia, Internet i altres comunicacions de comunicació. Per connectar aquest cable amb altres equips, és necessari encertar-lo, cosa que es deu al disseny dels conductors utilitzats i al subministrament d’una connexió fiable. La crimpa de parells trenats és el tema de la revisió d'avui per la nostra redacció.

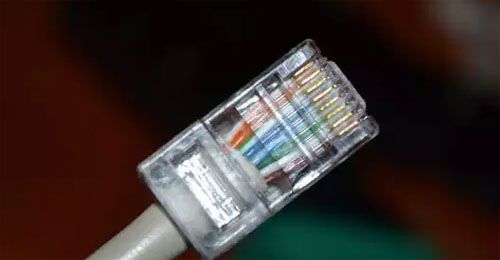

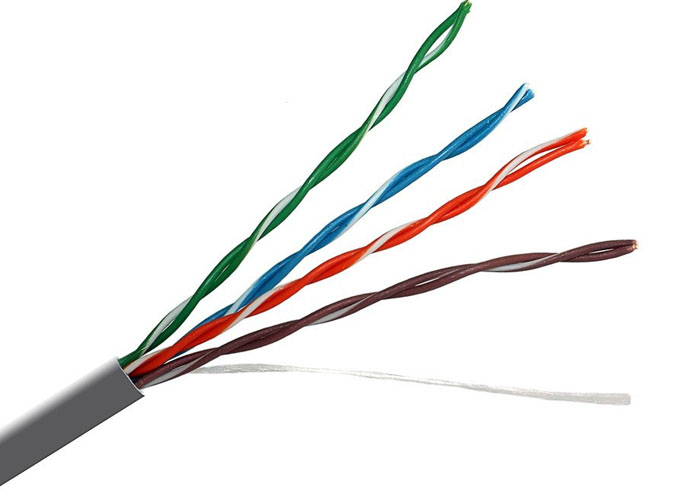

Aspecte de cable de parell trenat

Què és la compressió de parells trenats i per què és necessària?

La presència de torçaments de parells de conductors de coure varat permet reduir la seva influència mútua (captació) els uns sobre els altres, ja que el seu propòsit és diferent. Els colors de cada nucli del cable (conductor) són diferents, cosa que permet desconnectar-los sense problemes i utilitzar-los per al propòsit previst. L’ajustament de parells trenats és una actuació terminació de conductorsproporcionant una connexió fiable i còmoda a diversos tipus d’equips i dispositius de comunicació (ordinador personal, commutador, enrutador, etc.). Per dur a terme el crimpat, s’utilitzen connectors RJ45 especials, la connexió correcta dels quals amb el conductor (als connectors dels connectors) serà la clau per al bon funcionament d’un ordinador local o d’una altra xarxa muntada mitjançant aquest tipus de cables.

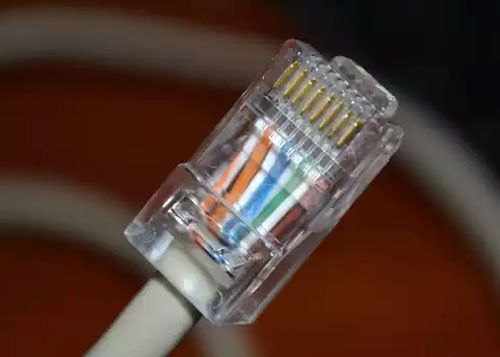

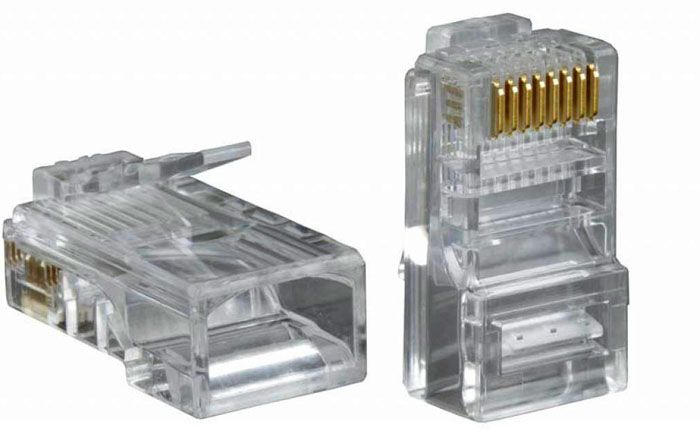

Connector RJ45 (connector) utilitzat amb cables de parell trenat

Quina eina es necessita per arreglar el parell trenat

Com encertar un cable de comunicació mitjançant connectors RJ45 és la pregunta que sorgeix davant l'usuari quan es fa necessari crear una xarxa local amb les seves pròpies mans o reparar-ne una de ja existent.Per encertar un cable mitjançant un connector RJ45, cal utilitzar una eina especial dissenyada per a aquest propòsit, que és molt important per garantir una connexió de contacte fiable. Aquests treballs es poden realitzar sense aquesta eina, cosa que és permesa en alguns casos, però indesitjable. Com a eina especial, s’utilitzen els arrugadors RJ45, que són unes alicates equipades amb dispositius per engruixar diversos contactes, treure l’aïllament dels conductors i tenalles per tallar-los.

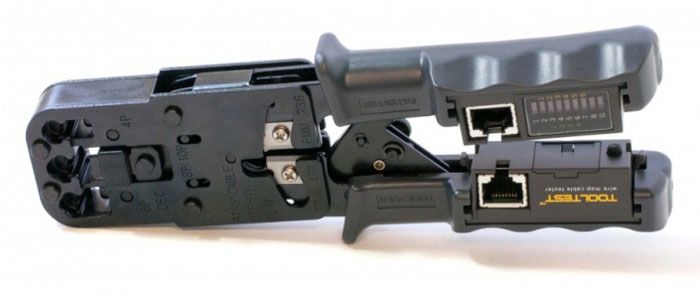

Un dels models de premsat que s’utilitzen per a la premsa de connectors

La presència d'un premsa és suficient per dur a terme tota la gamma d'operacions de terminació de cables de parell trenat.

Diagrames de fixació de parells trenats

El pinout és una operació per fixar un cable de parell trenat amb una descripció codificada per colors de cada pin de la connexió elèctrica d’un connector RJ45. El pinout es fa als dos extrems del cable i ha de ser coherent amb els esquemes de filatura estàndard existents: recte i creuat. El circuit directe s’utilitza quan es connecten diferents tipus d’equips i el creuat (creuat) és del mateix tipus. Per als cables amb un nombre diferent de parells de conductors (nuclis de cables), el pinout es realitza de diferents maneres, per tant, cal tenir en compte els circuits més habituals de la vida quotidiana: 8 i 4 parells de conductors.

Esquema de colors de retallada d’ordre futur per a parells trenats de 8 nuclis

Esquema de colors per engruixar parells trenats de 8 nuclis

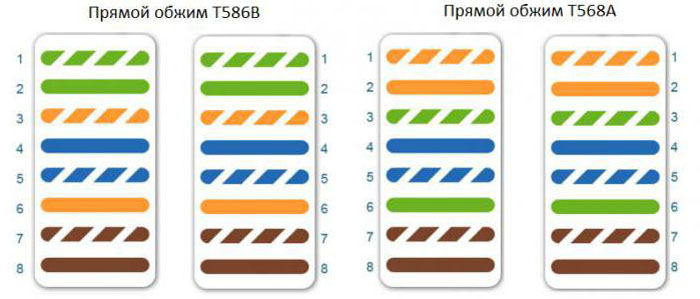

L'esquema de colors per al pinout d'un parell trenat, format per 8 cables, es mostra a la figura 4, que mostra dues opcions estàndard per realitzar treballs:

El tipus Т586В és el més comú, per tant és més preferible per al treball independent. Quan assigneu pinouts creuats, tingueu en compte que els esquemes de colors són diferents per als cables amb velocitat diferent.

Esquema de colors per a un cable creuat de 100 Mbps

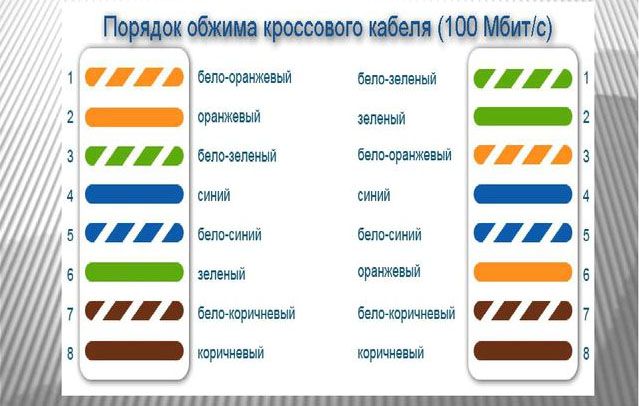

Per a un cable creuat de 100 Mbps, l'esquema de colors té aquest aspecte:

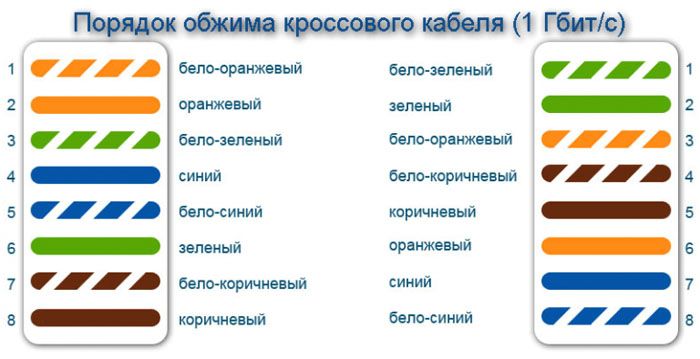

Esquema de colors de cables creuats d'1 Gb / s

Per a un cable creuat d'1 Gbps, l'esquema de colors té aquest aspecte:

Esquema de colors de parell trenat de 4 nuclis

Per als cables de terminació que consisteixen en 4 nuclis, s’utilitzen connectors, similars a un parell trenat, format per 8 nuclis. L'única diferència és que alguns dels contactes romanen sense utilitzar. La combinació de colors en aquest cas es mostra a la figura següent.

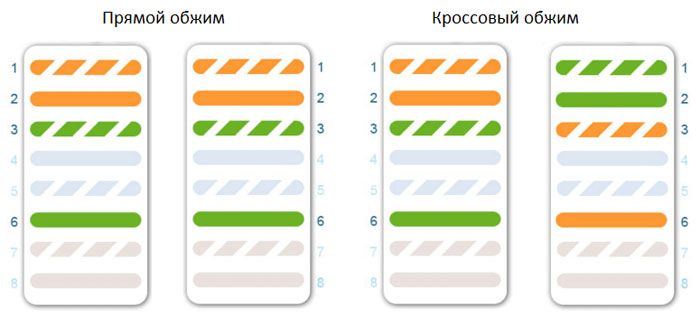

Esquema de colors de 4 nuclis rectes i creuats

Per a la premsa directa, l'esquema de colors té aquest aspecte:

Per a l'encreuament creuat, la imatge és una mica diferent i té aquest aspecte:

Com encertar un cable de parell trenat

Com ja es va escriure anteriorment, per realitzar la compressió del parell trenat, s’utilitza una eina especial: una arrugadora, la finalitat dels elements individuals de la qual es mostra a la figura següent.

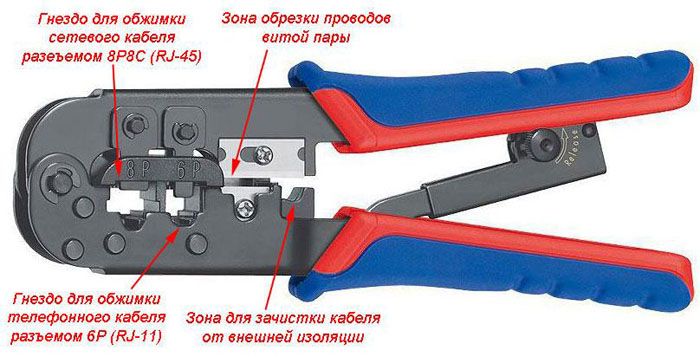

Les principals parts de treball de la premsa i el seu propòsit

En aquest cas, el treball amb una eina especial es realitza en la següent seqüència:

Il·lustració	Descripció de les operacions realitzades

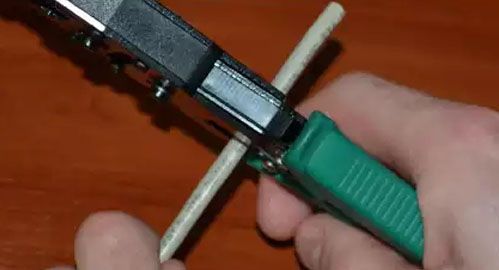

	El cable es talla a la longitud necessària.

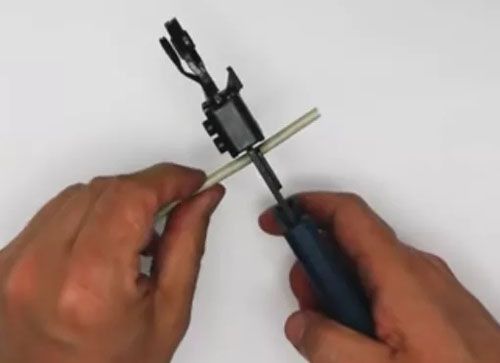

	L'aïllament superior s'elimina dels extrems del cable.
	El parell trenat es desenrotlla i es distribueix segons el patró de crimpat.

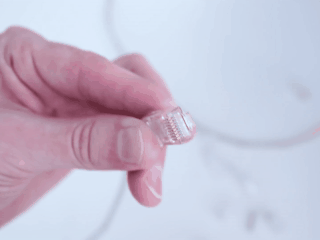

	Els conductors s’insereixen al connector.
	La connexió de contacte està arrimada.
	Es comprova la fiabilitat de la connexió dels contactes i cables del connector.

El treball es realitza de la mateixa manera als dos extrems del cable d’acord amb l’esquema de colors pinout.

Els tipus i el disseny de les arrugadores poden variar, cosa que determina la seva funcionalitat i, en conseqüència, el cost

Com encertar un cable d’Internet a casa sense una eina

Si Internet actualment es troba a gairebé totes les llars, però no tots els usuaris tenen una eina especial, cosa que es deu a l’enfocament limitat del seu ús. Els comprimidors només els compren especialistes per als quals el treball principal amb cables de parell trenat o altres tipus de productes per cable és el principal tipus d’activitat professional. Si no hi ha un crimper, es rescata l’enginy rus i la presència d’una eina de serralleria normal. Es fa servir un ganivet ordinari o unes alicates (punxes) per tallar i despullar les venes del cable, i per encertar: un tornavís amb una ranura petita. La mida de la ranura ha de ser tal que es pugui col·locar a cada contacte del connector sense danyar els ponts de plàstic entre ells.

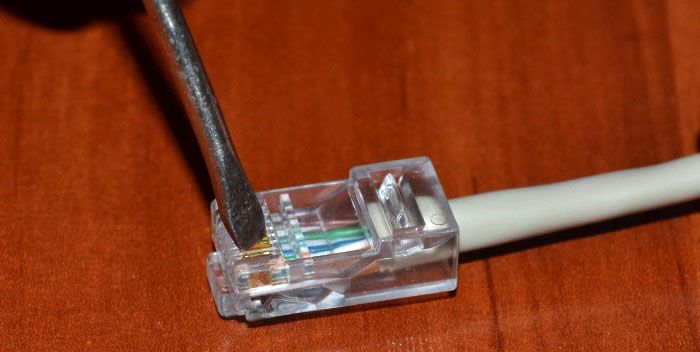

Arreglar cables de parell trenat mitjançant un simple tornavís

També per a aquests propòsits, podeu utilitzar un nucli, un tallador de metalls o una altra eina prima i nítida. El treball es realitza de la mateixa manera que en el cas d’utilitzar una eina especial, amb l’única diferència que, per realitzar el crimpat, es posa l’eina existent en contacte, després de la qual cosa es prem pressionant aquesta eina amb un martell.

Vídeo: cable de parell trenat −8 nuclis i 4 nuclis
