Tria de consells per a la premsa de cables: tipus de productes i regles de premsa

Per connectar un electrodomèstic a la xarxa elèctrica, no només cal connectar correctament el cable, sinó també assegurar-ne un ajustament ajustat i un contacte fiable. Per establir una connexió sòlida, s’utilitzen puntes de cable encunyades. Per completar el procediment, es requereixen certes regles i la presència d’una eina especial. A la revisió d’avui analitzarem quins consells existeixen i com s’ajusten correctament.

Opcions de connexió estàndard

El contingut de l'article

1 Per a què són aplicacions i puntes de cable arrugades?
2 Marcatge
3 Opcions d’execució
4 Selecció correcta de consells per a l'ajustament
5 Els principals tipus de consells per a l'encrespament
6 Normes bàsiques per a l'encrespament
7 Consells de pin NSHVI
8 Els matisos de treballar amb NShVI
9 A quin preu puc comprar terminals per engruixar cables
10 Vídeo: encertar / encertar cables amb diverses viroles i eines elèctriques

Per a què són aplicacions i puntes de cable arrugades?

L’ús de puntes de cable augmenta significativament la qualitat del treball de l’electricista i també facilita el procediment connexions de cable... Amb l'ajut de mànecs i mànecs, els cables es terminen per fixar-los fermament. Utilitzant alumini, coure i orelles combinades, és possible combinar fonts d’energia i diferents instal·lacions.

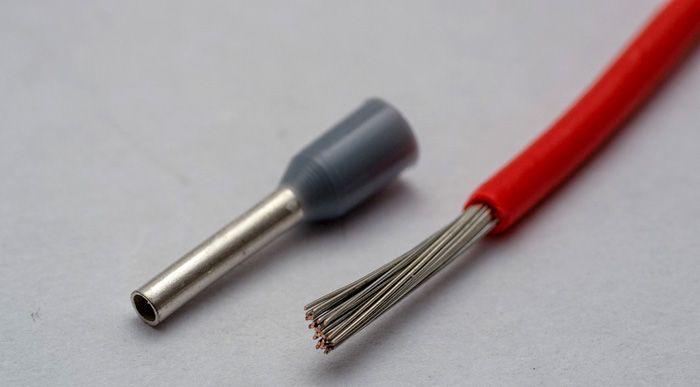

Virola i filferro pelat

Els consells són versàtils. Al mercat modern, s’ofereix una gran varietat d’ells, entre els quals podeu triar l’opció necessària per a un determinat tipus de treballs d’instal·lació.

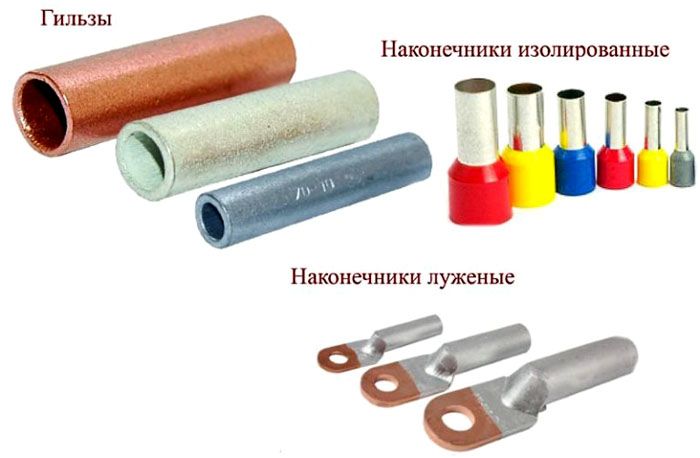

Diferents tipus de peces de mà

Per tal de seleccionar la punta per a una secció determinada, es marca durant la producció. Si les dimensions es seleccionen correctament, el encunyat dels extrems del cable serà el més fiable possible.

Marcatge

La indústria produeix un gran nombre de tot tipus de peces de mà, que difereixen en disseny i materials.

Opció de codificació de colors

Hi ha un sistema de marcatge especial que permet distingir el material i utilitzar-lo per al propòsit previst. Aquí hi ha algunes notacions d’aquest sistema:

A: la màniga és d'alumini;
S'utilitza L-llautó;
M - coure és la base del producte;
T: l'element està format per metall tubular;
U: el connector es fa en forma d’angle.

També hi ha una designació en forma de lletra O, que indica la presència d’una finestra de visualització a través de la qual podeu assegurar-vos que els cables estiguin correctament posicionats a la boixa interior.

Marques de màniga final

Si el marcatge és TML (O), aleshores designa coure tubular estanyat amb una finestra per a la seva inspecció. NSHVI - indica una punta de màniga de passador i NCI - anular. En aquest cas, els números indiquen l’àrea de la secció transversal o els diàmetres de la barra. Per facilitar la cerca de connectors adequats, per exemple, NSHVI o KBT, podeu utilitzar un catàleg o taules especials.

Opcions d’execució

Per característiques de disseny, els consells són simples i dobles. El producte és un tub de coure galvanitzat. La virola es pot escampar per un extrem. Això és necessari quan es treballa amb filferro encallat. El component aïllant és un puny de poliamida.

Productes d'alumini

Nota! Els elements útils protegeixen les llars del foc o de la calefacció del cablejat a causa de la mala fixació dels cables.

Selecció correcta de consells per a l'ajustament

Abans d’iniciar el treball de premsat, cal escollir la punta adequada. Aquests productes poden tenir diferents gruixos de revestiment o diferents diàmetres d’entrada. Per aconseguir una bona connexió, és important que el cable pelat coincideixi amb el diàmetre de la cua de la punta.

Dimensions del connector

Si la punta és d'alumini, el producte s'ha de seleccionar amb la mateixa secció que la del fil. Si el material és coure, podeu afrontar certes dificultats.

Aquí són possibles les següents solucions:

l'opció desitjada es pot seleccionar mitjançant taules de GOST. En aquest cas, necessitareu coneixements sobre les classes de flexibilitat dels conductors;
es pot mesurar el diàmetre amb una pinça vernier. A continuació, compareu-lo amb la secció transversal de l'interior amb una pinça.

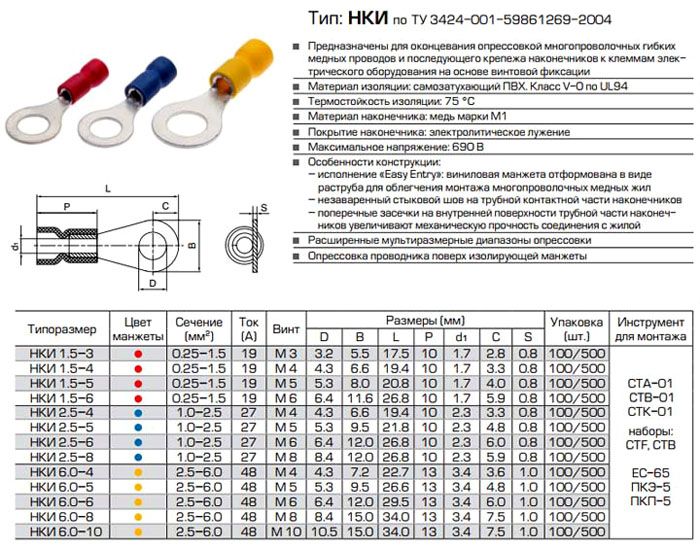

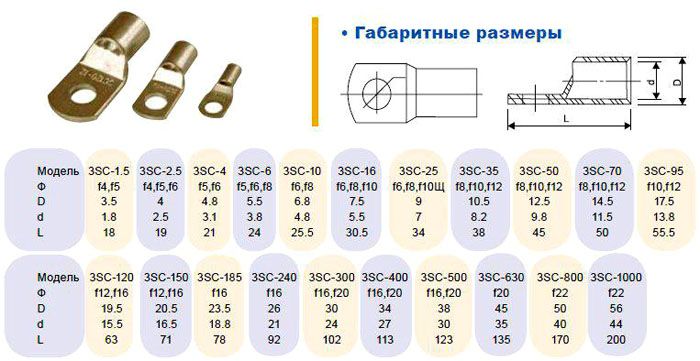

Paràmetres de les orelles tubulars de coure

El material de les viroles i les mànigues ha de coincidir amb el material del nucli o filferro. En cas contrari, es produiran processos corrosius.

Nota! El diàmetre del nucli ha de ser lleugerament més petit, però no més gran que el diàmetre de la canya.

Els principals tipus de consells per a l'encrespament

Hi ha diferents tipus de viroles per utilitzar amb cables de diferents modificacions i seccions transversals. Considerem els més populars:

llengüetes de coure. Solia treballar amb cables de coure. Estan fets de tubs sense soldadura. Per un costat hi ha una part de subjecció i, per l’altre costat, hi ha un forat tubular per al filferro. Aquestes mànegues s’utilitzen per instal·lar aparells elèctrics, connectar dispositius de distribució d’entrada i per connexió a terra;

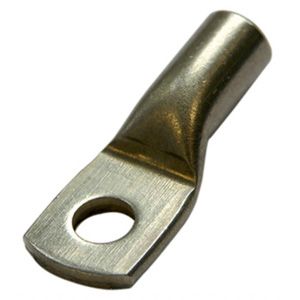

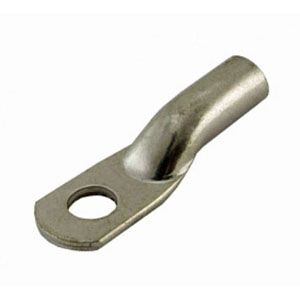

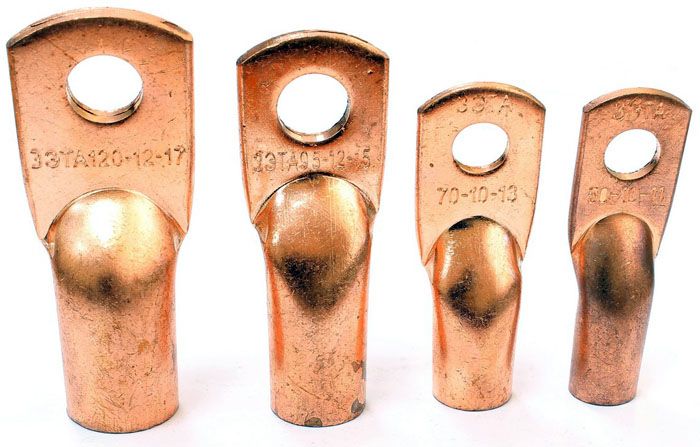

Productes de coure

alumini. Per als conductors d'alumini, s'utilitzen llengüetes del mateix material. En un extrem hi ha una paleta de contacte amb un forat i l’altre és un forat tubular. Els nuclis es connecten a la virola prement amb una eina especial. El producte es lubrica preliminarment amb greix de quars-vaselina, que protegeix contra l'oxidació;

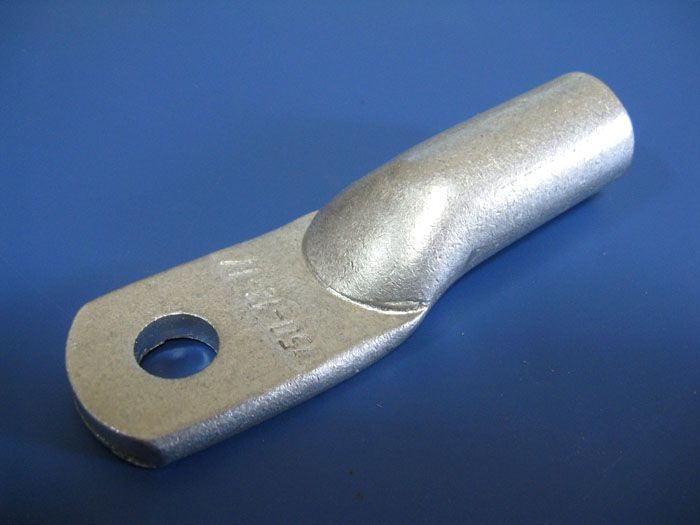

Element d'alumini

alumini-coure. Les barres de coure es poden utilitzar en aparells de commutació, per als quals són adequats els tacs d'alumini-coure. En elles, el tub d’aterratge és d’alumini i la fulla de contacte és de coure. Els productes s’elaboren per difusió per fricció o per polvorització dinàmica de gasos. En aquest cas, la polvorització de coure cobreix el producte des de dalt, cosa que permet un contacte estable;

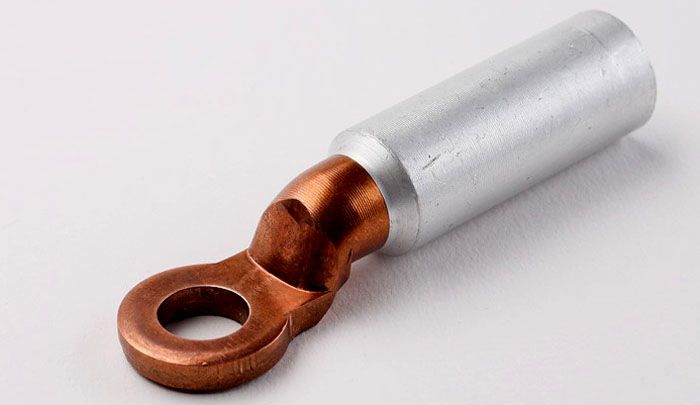

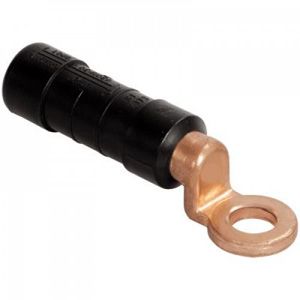

Opció combinada

cargolat. Aquestes orelles s’uneixen amb un cargol de subjecció.En aquest cas, no és necessària la crimpada, ja que el pern forma part de la punta. L’estrenyiment es fa amb una clau anglesa.

Normes bàsiques per a l'encrespament

Per dur a terme un encunyat de filferro d’alta qualitat amb mànigues o llavons, s’han de respectar les regles següents:

tria el consell adequat;
tira correctament i a fons la vena;
utilitzar eines especialitzades per al treball;
trieu una matriu adequada;
observeu la seqüència de premsat.

És important fixar correctament el diàmetre del forat de l'eina per no danyar els elements connectats.

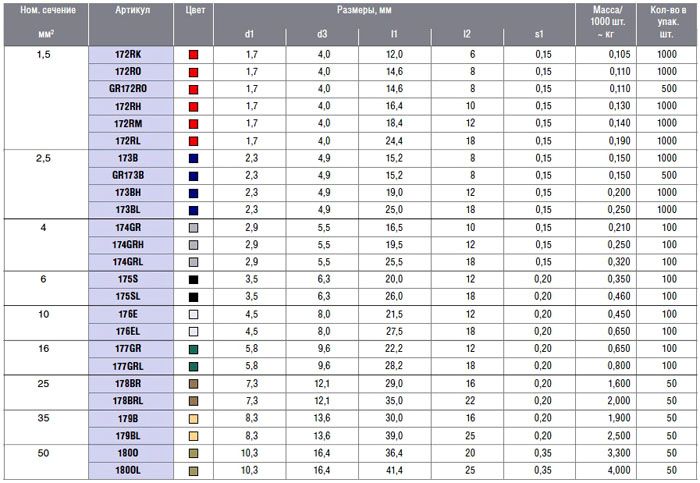

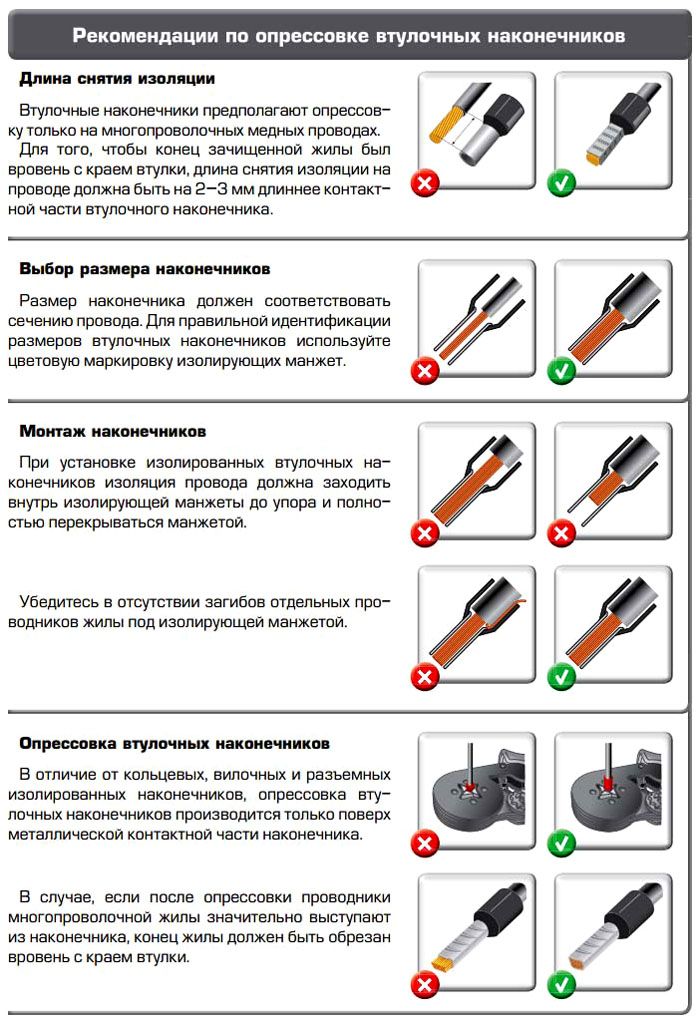

A la taula podeu veure alguns consells per a l'ajustament

Podeu veure les funcions de la crimping en aquest vídeo:

Consells de pin NSHVI

Els NSHVI són casquets de passadors per a cables encrespats. Estan fets de coure electrolític amb aïllament a la part posterior. El material es processa mitjançant estanyat galvànic. En la vida quotidiana i amb finalitats industrials, aquestes orelles s’utilitzen per a cables amb una secció transversal de 0,25 m². mm NShVI té molts avantatges i un d’ells és l’estalvi de temps en connectar-se a dispositius elèctrics.

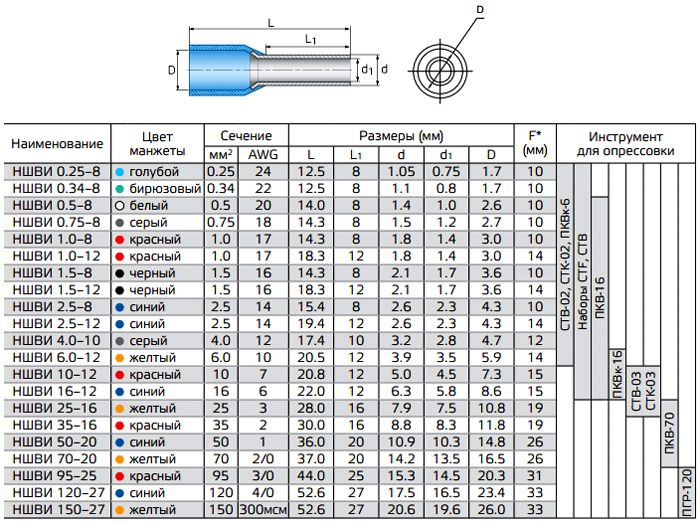

Especificacions de pinça

Els productes són simples i dobles. En utilitzar-los, només triga uns quants segons a instal·lar el cable. La punta del passador no requereix habilitats especials per utilitzar. Hi ha consells NSHVI amb diferents mides de màniga. En aquest cas, s'aplica la codificació de colors.

Els matisos de treballar amb NShVI

Si s’utilitza un cable de diversos nuclis, es recomana comprar una neu NSHVI. Aquest tipus no s’utilitza per acabar un cable conductor únic.

Sertir un cable de múltiples nuclis es realitza de la següent manera:

cal seleccionar la secció transversal del fil i el tipus de punta. Les venes han d’entrar lliurement des del costat de la faldilla;
el tipus de punta s'ha de seleccionar amb algun marge. Un filferro amb una secció transversal d’1,25 mm s’enganxa amb una punta de 1,5 quadrats. mm i la secció de la faldilla és de fins a 2,5 metres quadrats. mm

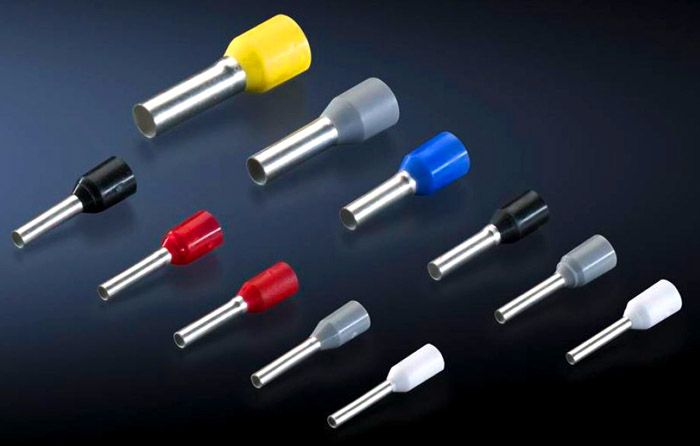

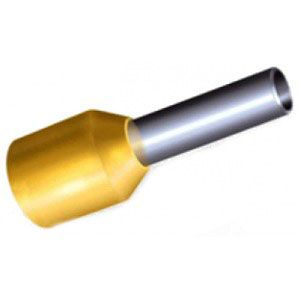

Opció NShVI

Eines necessàries

El premsat es realitza amb una eina especial que us permet crear la força necessària. Les eines següents són populars:

les alicates de premsat per encertar les viroles PK2 i PK2M s'utilitzen per a la terminació de conductors amb una secció transversal de fins a 10 metres quadrats. mm;
l'eina de les marques PK1 i PK1M és una versió més potent de les tenalles manuals;
les alicates hidràuliques permeten engruixar cables de fins a 10 metres quadrats. mm;
en la producció industrial, s’utilitza una premsa manual. És adequat per a cables de fins a 240 metres quadrats. mm;
la premsa hidràulica amb accionament elèctric és aplicable per a cables de fins a 300 metres quadrats. mm

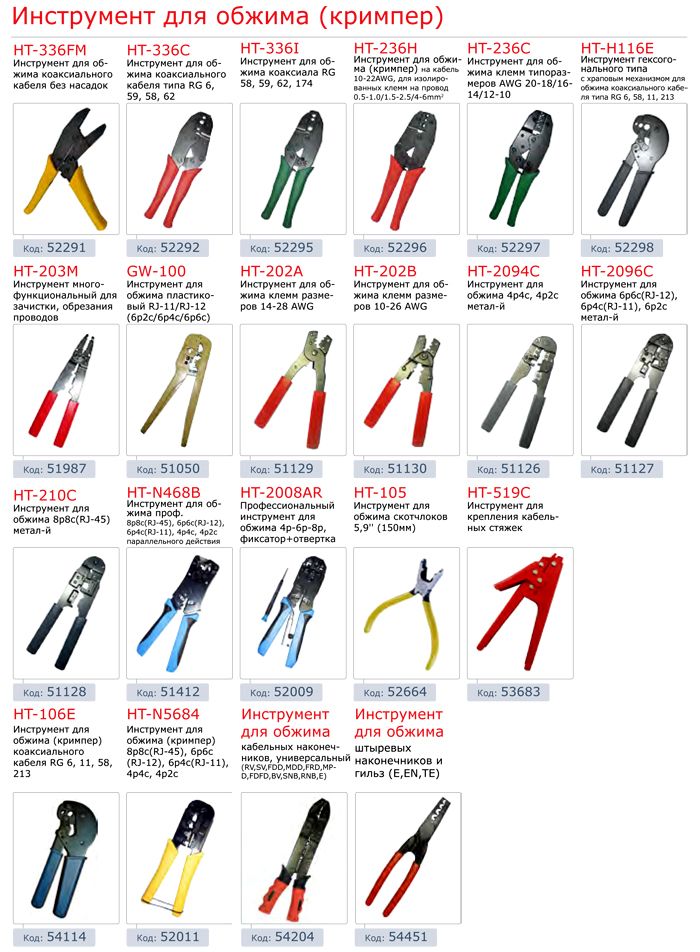

Varietats d'eines

Prémer les mordasses amb frontisses augmenten la pressió de l’eina, cosa que facilita el procés encrespament manual... Els mecanismes de trinquet són especialment convenients. Eviten que l’instrument es deixi anar abans que finalitzi el procediment.

En aquest vídeo es pot veure com arrugar un cable sense eines.

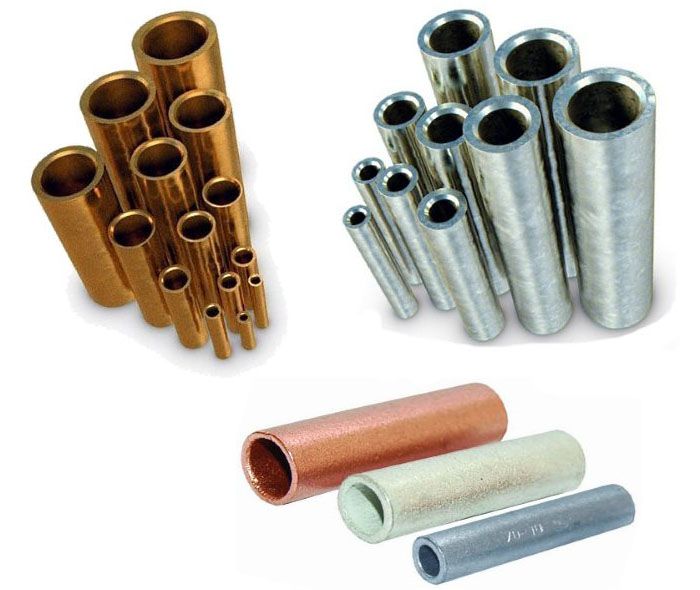

Mànigues per a filferros per encertar

No tots els dispositius o dispositius utilitzen puntes de cable; també hi ha una terminació de la funda. Per als cables amb conductors de coure, s’utilitzen manguitos amb el marcatge GML, que significa manguets de coure estanyat. Per a cables d'alumini, la marca GAO és adequada. Es tracta d’una funda tancada d’alumini. Si cal establir una connexió amb una connexió dels elements de coure i alumini, s’utilitza un aliatge.

Mànigues de premsat

Preparació per a l'encrespament

Abans de posar la punta al nucli, cal realitzar certs preparatius:

netegeu l’aïllament del buit necessari del cable. Per a això, podeu utilitzar una eina especial;
Gireu els nuclis a mà i col·loqueu-los a la punta des del costat de la faldilla.

És important seleccionar la secció transversal correcta del conductor per garantir una entrada fàcil a la màniga de la llengüeta.

Desfilat de filferro

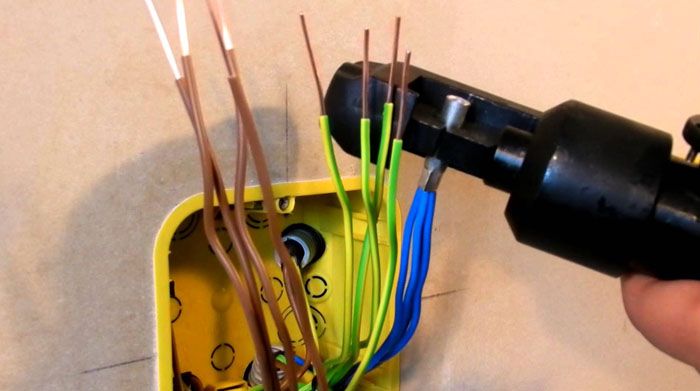

Com encertar un filferro

Després de seleccionar les puntes i els cables adequats, necessitareu una eina especial.Les alicates de premsar s’assemblen a les alicates, al final de les quals hi ha una matriu especial on s’instal·len les orelles i una secció del cable no aïllada. Aquest dispositiu permet prémer la punta de manera uniforme per tots els costats. S'ha de prestar especial atenció al tipus de cable, que pot ser multi-nucli o amb un nucli sòlid.

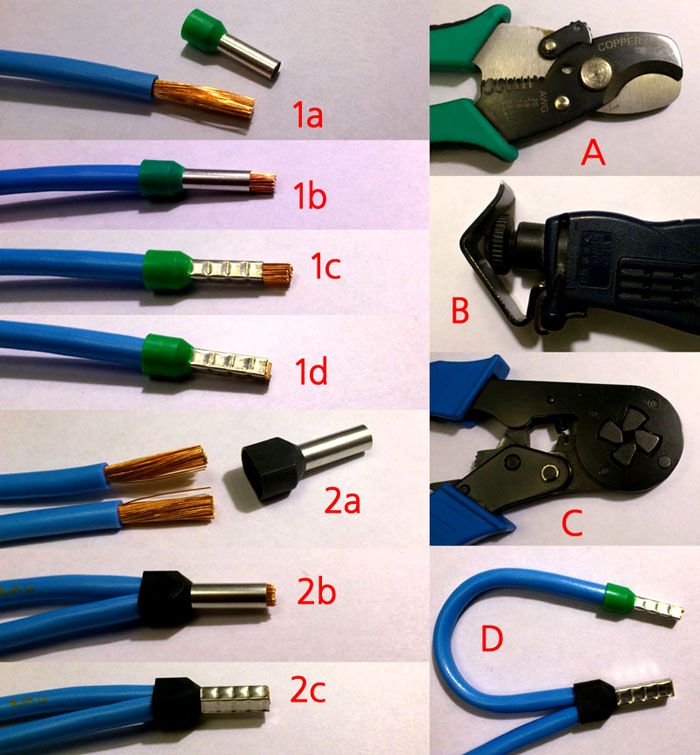

Arrebossament de cables encallats

Crimpat d'una sola virola

Per fer un encert d'alta qualitat, es recomana observar les recomanacions següents:

de manera que els conductors no caiguin del sòcol, s’hauria de fixar el conductor en col·locar l’eina a la matriu;
el crimpat es realitza amb alicates fins que es connecta el mecanisme de roncar, cosa que permet evitar que l’eina es desbloqueja;
si la fixació es realitza manualment, el control es realitza estirant la mà. Si el crimpat és d’alta qualitat, la instal·lació estarà ajustada sense moviment;
podeu utilitzar una eina de crimpat de doble línia. La terminació es realitza comprimint l’aïllant i la màniga en endolls de diferents diàmetres;
en conclusió, cal comprovar la força del contacte, ajustant lleugerament els elements.

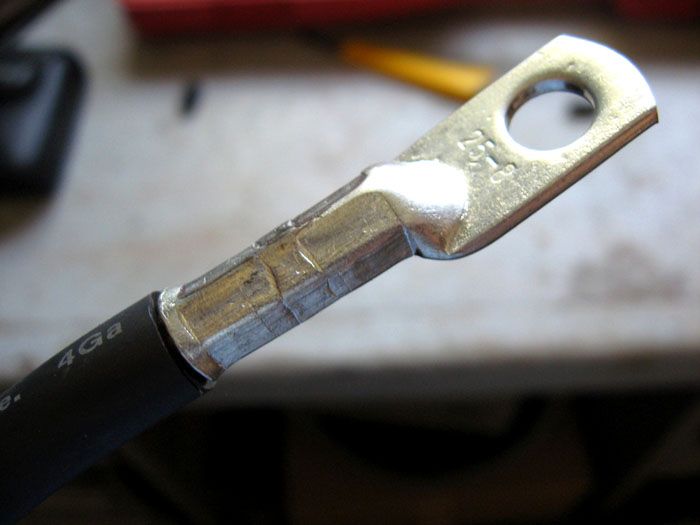

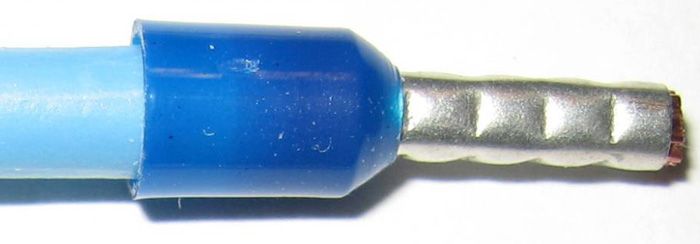

Crimpat d’un sol fil

Nota! Quan es realitza el premsat per primera vegada, val la pena practicar-lo sobre un fil de fil innecessari. És millor arruïnar una punta que tot el filferro.

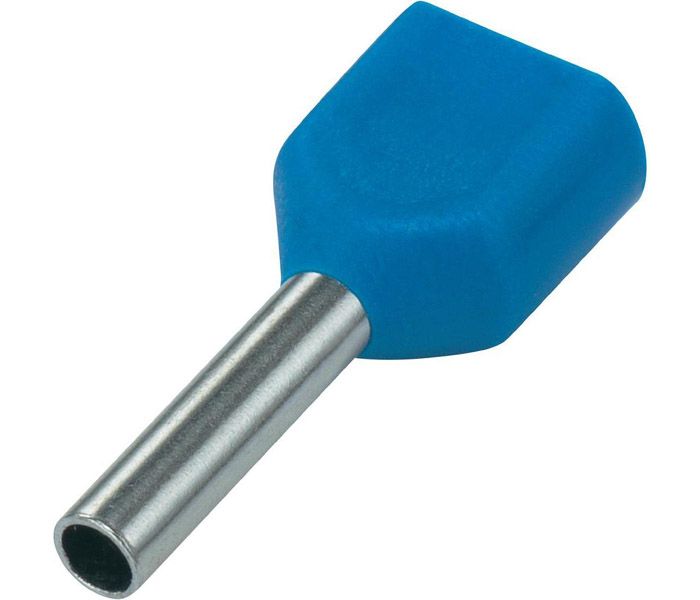

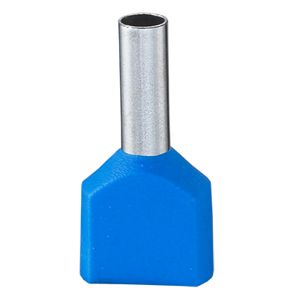

Crimp de doble punta

La connexió de dos conductors a una fase es realitza en un contacte. En instal·lar màquines modulars, es connecten mitjançant ponts especials. Un contacte té un parell de cables.

En aquest cas, es recomana utilitzar NShVI per a dos cables. Aquí teniu algunes de les funcions de muntatge:

s’instal·len dos cables a l’interior del puny alhora;
és millor encrespar amb pinces de premsar. A l’hora d’ajustar una punta doble, és millor utilitzar una matriu amb una secció transversal de 6 metres quadrats. mm

Premses de cable d'alimentació

Per encertar el cable d'alimentació, es recomana utilitzar una virola de coure estanyada que estigui protegida contra l'oxidació. Quan talleu el cable, la vora pot esponjar-se i esdevenir més gran que la resta del nucli. En aquest cas, la vora es pot eliminar amb un afilador. S'ha de desenrotllar el cable de manera que el cercle elimini l'excés al llarg de les venes, però no les dobli.

No heu d’utilitzar el mètode de soldadura per encertar, ja que no podeu utilitzar un contacte fet només amb estany pur als cables.

Nota! Per no equivocar-vos amb la mida de la punta, heu d’anar a la botiga amb el cable i seleccionar la mida desitjada al moment.

Encreuament del cable d'alimentació

A quin preu puc comprar terminals per engruixar cables

Abans d’anar a la botiga, hauríeu de familiaritzar-vos amb les opcions del mercat per endavant. La taula mostra els preus d'alguns terminals de crimp.

foto	Productes	Especificacions	Preu mitjà, fregar.
	Punta de coure estanyat GPH (w = 29 mm) 120 m² * M 16	La brida és circular. Material de coure.	320
~~Punta de coure estanyat GPH (w = 29 mm)~~
	Puntes hermètiques aïllades NIM 25 (CPTAU 25) IEK	Material combinat: coure i alumini. Secció transversal de 25 metres quadrats mm Segellat longitudinal disponible	268
~~Puntes hermètiques aïllades NIM 25 (CPTAU 25) IEK~~
	Punta de coure estanyat TML 2,5 mm quadrats x M5 (W = 10 mm)	Material de coure. Secció 2,5 m quadrats. Brida en forma d'anell.	433
~~Punta de coure estanyat TML 2,5 mm quadrats x M5 (W = 10 mm)~~
	Navegador NShVI 10-12 NET-E10-12 aïllat 4670004710920 155767	Material de coure estanyat. Aïllament de poliamida.	536
~~Navegador NShVI 10-12 NET-E10-12 aïllat 4670004710920 155767~~
	Punta aïllada de màniga de passador NSHVI2 2.5-10, 50 unitats Vant 26685	Aïllament de PVC. Material de llautó estanyat. Secció de filferro de 2,5 metres quadrats.	87
~~Punta aïllada de màniga de passador NSHVI2 2.5-10, 50 unitats~~

~~Punta aïllada de màniga de passador NSHVI2 2.5-10, 50 unitats Vant 26685~~

Per triar un producte de qualitat, recordeu que un cable específic ha de correspondre a cada consell.El desajust d’aquests dos elements condueix amb més freqüència a errors a l’hora de realitzar el crimping. No utilitzeu consells casolans ni talleu la màniga en dos per estalviar diners. Esperem que els nostres consells us siguin útils i us ajudin a prendre la decisió correcta.
