Quạt phòng tắm im lặng với van một chiều: lựa chọn và lắp đặt
Đảm bảo thông gió chất lượng cao trong phòng tắm là một trong những yêu cầu bắt buộc, vì trong khi tắm hoặc tắm, một lượng lớn hơi nước được tạo ra trong phòng, có thể làm xấu đi vi khí hậu hoặc làm hỏng lớp sơn hoàn thiện. Ngoài ra, không khí lưu thông đầy đủ sẽ bình thường hóa lượng ẩm trong phòng và ngăn hơi nước xâm nhập vào các phòng khách liền kề thông qua các vết nứt trên cửa. Cài đặt quạt phòng tắm im lặng với kiểm tra van sẽ là lựa chọn tốt nhất.

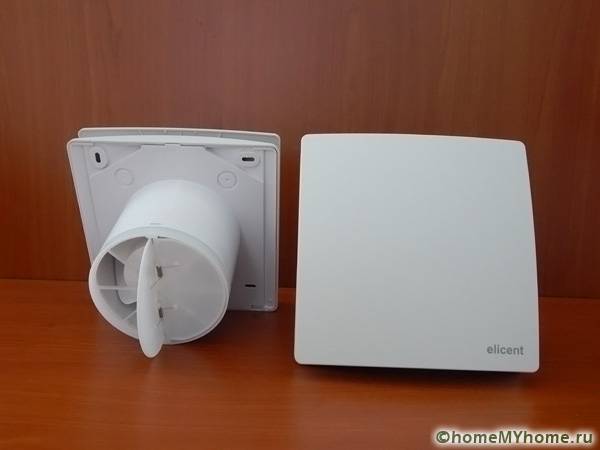

Hình ảnh bên ngoài của quạt có van một chiều
Nội dung của bài báo
- 1 Tôi có cần tạo thông gió cưỡng bức trong phòng tắm hay bạn có thể sử dụng hệ thống thông gió tự nhiên?
- 2 Tại sao bạn cần một van một chiều trong thiết kế quạt?
- 3 Làm thế nào để chọn một chiếc quạt phòng tắm không ồn có van một chiều?
- 4 Lắp đặt quạt có van một chiều
- 5 Phần kết luận
- 6 Video: review quạt gia dụng Domovent VNL
Tôi có cần tạo thông gió cưỡng bức trong phòng tắm hay bạn có thể sử dụng hệ thống thông gió tự nhiên?
Trong các dự án của hầu hết các tòa nhà tư nhân và nhà ở nhiều tầng, chỉ có một hệ thống lưu thông không khí kiểu thoát khí tự nhiên được cung cấp cho các phòng tắm. Điều này dẫn đến thực tế là trong quá trình tắm, hơi nước hoặc mùi khó chịu được loại bỏ theo một tỷ lệ nhất định thông qua một lỗ thông gió nhỏ.

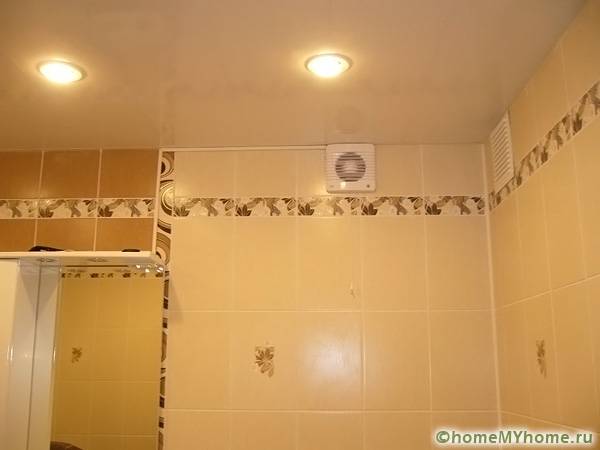

Hình ảnh bên ngoài của tấm thông gió che ống gió của hệ thống thông gió tự nhiên
Một hệ thống như vậy không phải lúc nào cũng đáp ứng được sự lưu thông của lượng không khí cần thiết và độ ẩm tích tụ trong phòng tắm, một vi khí hậu lý tưởng được tạo ra cho sự phát triển của vi khuẩn hoặc nấm mốc. Nguyên nhân của điều này chủ yếu là do lỗi trong thiết kế của các ống thông gió hoặc sự tắc nghẽn của chúng trong quá trình vận hành. Trong trường hợp xấu nhất, mùi hôi có thể đi theo hướng ngược lại do sự thay đổi của gió, ví dụ khi mở cửa vào phòng.

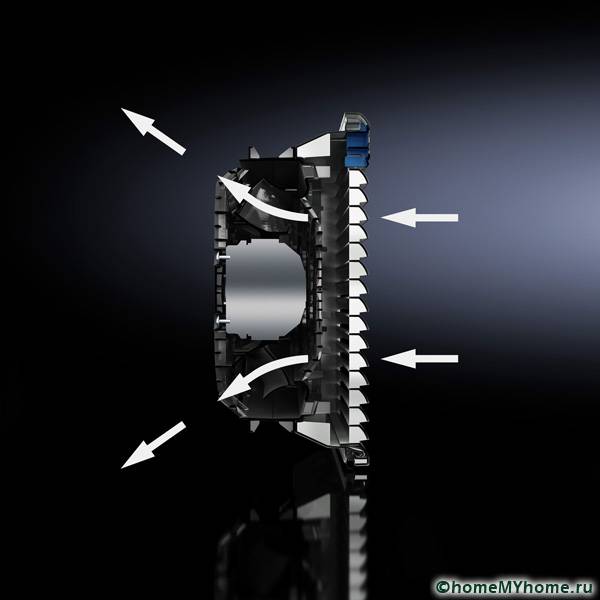

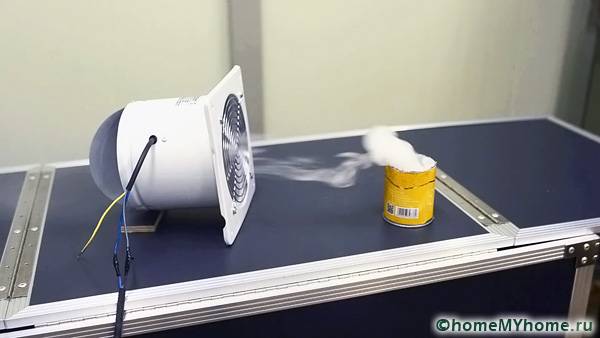

Hình ảnh hóa luồng không khí
Khi cài đặt thông gió cưỡng bức, do lựa chọn chính xác hiệu suất khai tháctất cả những nhược điểm này có thể tránh được.Như một phần thưởng thú vị, không chỉ có thể loại bỏ không khí ô nhiễm mà còn có thể lấy không khí trong lành từ hệ thống thông gió, nếu sử dụng hệ thống thông gió thích hợp hoặc cung cấp các chế độ hoạt động hỗn hợp để thổi và thổi. Tức là, nếu bạn lắp quạt thông gió cho phòng tắm thì so với phương pháp thông gió tự nhiên sẽ xuất hiện những ưu điểm sau:
- Tăng cường trao đổi không khí với cùng kích thước ống thông gió.
- Hoàn toàn không có hơi nước ngưng tụ trên tường hoặc trần nhà do hiệu suất hút hơi nước cao.
- Cải thiện tình trạng khô phòng.
- Ổn định nhiệt độ trong phòng tắm bằng cách trao đổi không khí với không gian trong nhà hoặc ngoài trời.
- Không có bụi bẩn tích tụ trong các kênh do luồng không khí mạnh mẽ.

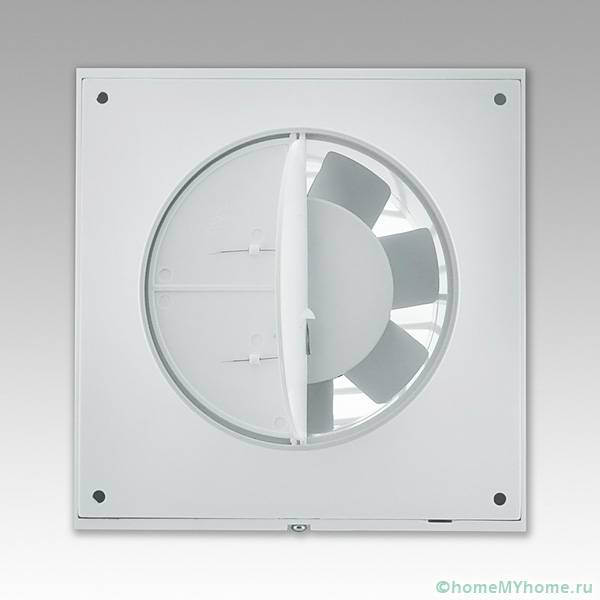

Thiết kế mui xe với van một chiều
Tại sao bạn cần một van một chiều trong thiết kế quạt?
Khi tổ chức thông gió cưỡng bức, các tình huống có thể phát sinh khi một số quạt hoạt động đồng thời để hút hoặc thải không khí. Với những quỹ đạo chuyển động phức tạp của nó, có thể tạo ra các xoáy hoặc sụt áp. Do đó, lưu thông có thể bị xáo trộn và mùi khó chịu cùng với hơi nước sẽ đi sang các phòng lân cận. Để ngăn chặn những tình huống như vậy, một van một chiều được sử dụng, van này sẽ kịp thời đóng lối vào kênh thông gió.
Nguyên lý hoạt động của máy hút mùi được thể hiện bằng van một chiều mở
Các loại van một chiều cho quạt
Kiểm tra van có thể khác nhau về vật liệu sản xuất, hình dạng, cơ chế truyền động, phương pháp lắp đặt, cũng như thông lượng. Thông thường nhựa hoặc kim loại được sử dụng làm vật liệu. Nhựa mang lại lợi nhuận cao nhất, vì nó có khả năng chống ẩm, bảo dưỡng thấp và không làm tăng đáng kể chi phí của toàn bộ thiết bị. Kim loại đã tăng cường độ bền và do đó có khả năng chống lại các tác động cơ học khác nhau. Van một chiều chống ẩm lắp trên quạt hút phòng tắm được nhận biết bằng nắp bảo vệ.

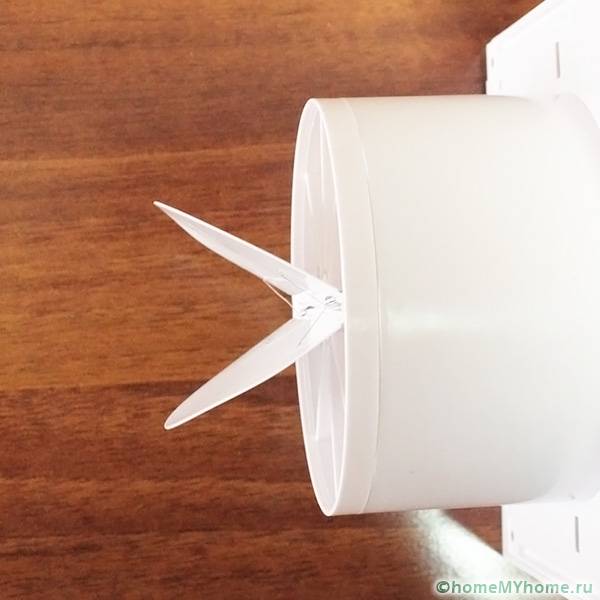

Sự xuất hiện của van một chiều bằng nhựa
Lời khuyên hữu ích! Các bộ phận bằng nhựa của thân và cấu trúc giúp giảm thiểu tiếng ồn và rung động tối đa có thể, không giống như các bộ phận bằng kim loại. Vì vậy, nên chọn phương án đầu tiên cho nhà cái.

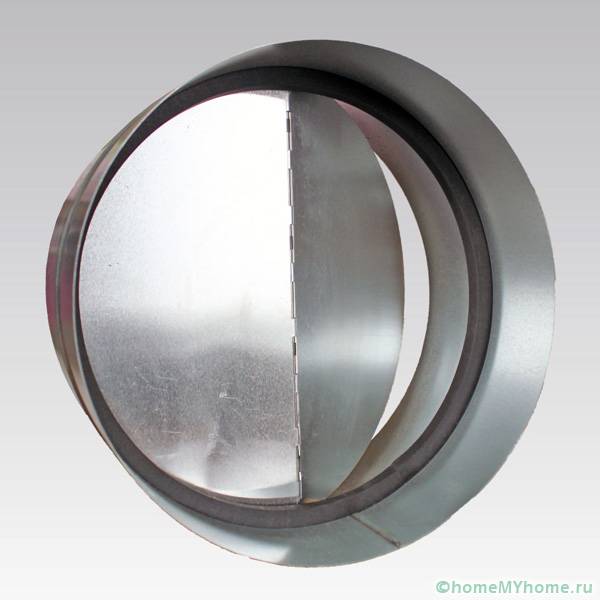

Van một chiều kim loại
Hình dạng của nắp phải tuân theo các đường viền của lỗ thông gió để có hiệu suất khai thác tối đa. Hình dạng tiêu chuẩn là: tròn, vuông và hình chữ nhật.
Các phương pháp điều khiển van thông gió có thể là thủ công hoặc tự động. Trước đây đã tăng độ tin cậy và yêu cầu bảo trì thấp. Sự hiện diện của điện hoặc thiếu nó sẽ không ảnh hưởng đến hoạt động của họ theo bất kỳ cách nào. Tuy nhiên, không phải lúc nào cũng có thể kịp thời đóng kênh thông gió, điều này có thể dẫn đến hậu quả tiêu cực. Thiết kế tự động sẽ đảm bảo hiệu suất hệ thống tối ưu mà không có sự can thiệp từ bên ngoài và do đó phù hợp nhất cho các ứng dụng phòng tắm.
Bài viết liên quan:
Ống gió và phụ kiện bằng nhựa để thông gió. Một tổng quan riêng cung cấp thông tin hữu ích về việc sử dụng và các loại phụ kiện cho hệ thống thông gió bằng nhựa.
Làm thế nào để chọn một chiếc quạt phòng tắm không ồn có van một chiều?
Quạt thông gió trong phòng tắm, trước hết, nên được chọn theo loại hiệu suất, vì chúng cung cấp các đặc điểm và hiệu quả hoạt động chính. Chúng hướng trục và ly tâm. Axial là một thiết kế trong đó cánh quạt nằm trên mặt phẳng vuông góc với ống thông gió. Chúng thường được làm bằng nhựa và dễ lắp đặt.
Thiết kế trục
Chú ý! Nên lắp đặt quạt hướng trục nếu không chỉ có chỗ ngồi đặc biệt để buộc chúng mà còn có đoạn nằm ngang của ống gió có chiều dài không dưới 3 m. Điều này là do thực tế là đối với các kết cấu như vậy, điều quan trọng là phải đảm bảo sức cản khí động học tối thiểu.
Máy ly tâm là thiết kế mạnh mẽ hơn có thể được lắp đặt ngay cả trong các hệ thống bị tắc nghẽn hoặc trong sự hiện diện của các kênh ống dẫn dài. Chúng cũng được phép hoạt động nếu hệ thống thông gió là một đường ống. Về mặt cấu tạo, chúng gồm hai phần: vỏ và tuabin có dạng hình con ốc.

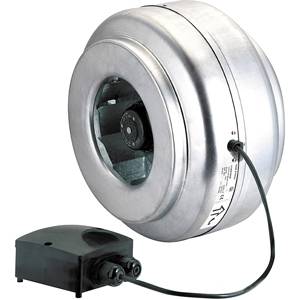

Thiết kế ly tâm
Bạn cần lưu ý thêm những chức năng nào của quạt khi lựa chọn?
Quạt phòng tắm im lặng có van một chiều được phân biệt bởi sự hiện diện của các tùy chọn bổ sung:
- Chế độ thông gió liên tục. Nó khác với thông gió tiêu chuẩn thông thường ở chỗ cánh quạt được bật liên tục, nhưng không hoạt động ở một tốc độ nhất định, nhưng có thể thay đổi, tùy thuộc vào kết quả đọc của cảm biến độ ẩm, để làm khô phòng. Đồng thời, một chế độ tiết kiệm năng lượng và một vi khí hậu lý tưởng trong phòng tắm được cung cấp.
- Hẹn giờ ngủ. Cho phép bạn để máy hút mùi mà không phải lo lắng về việc phải tắt máy sau một thời gian nhất định.
- Hydrostat giúp duy trì độ ẩm tối ưu trong phòng bằng cách sử dụng điều khiển tự động. Tính năng này đặc biệt được yêu cầu trong các phòng tắm thường xuyên được sử dụng hoặc ẩm ướt.
- Cảm biến chuyển động sẽ tự động bật thiết bị khi có người vào phòng. Đó là, nó có hiệu quả loại bỏ mùi khó chịu có thể có. Việc ngắt kết nối được thực hiện tự động sau một thời gian nhất định.
- Bảo vệ chống tia lửa điện sẽ bảo vệ thiết bị điện tử khỏi đoản mạch. Mức bảo vệ tối thiểu được khuyến nghị ít nhất phải là IP5.
Thông tin hữu ích! Bạn chỉ nên mua một chiếc quạt phù hợp cho máy hút mùi phòng tắm sau khi đã xác định được chức năng cần thiết. Nếu nó thiếu một chức năng quan trọng, thì nó sẽ phải được thay thế, vì ngày nay không có cấu trúc nào được sản xuất có thể được cấu hình phù hợp với các yêu cầu gia tăng.
Đánh giá một số nhà sản xuất quạt
Các nhà sản xuất nổi tiếng nhất về thiết bị thông gió im lặng bao gồm:
- Soler & Palau - nhà sản xuất Tây Ban Nha, công ty hàng đầu được công nhận trong việc sản xuất các hệ thống thông gió chất lượng cao và yên tĩnh. Nó đã tồn tại hơn nửa thế kỷ và trong thời kỳ này không chỉ tăng khối lượng sản xuất, mà còn cập nhật các dòng sản phẩm chính. Việc sản xuất các thành phần cho hệ thống thông gió đã được mở tại hơn 10 quốc gia. Doanh thu không ngừng tăng lên và các thay đổi sáng tạo được thực hiện đối với thiết bị kỹ thuật của sản phẩm. Có nghĩa là, công ty này là một công ty có thương hiệu và các sản phẩm của họ được đảm bảo có các đặc tính kỹ thuật đã công bố.

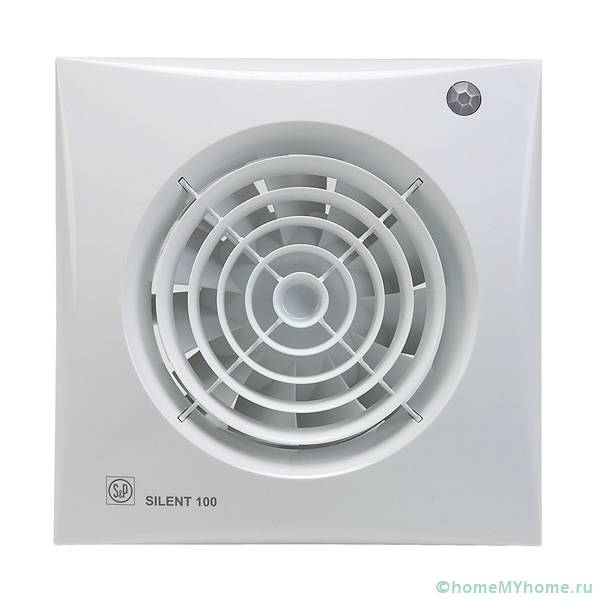

Sản phẩm Soler & Palau

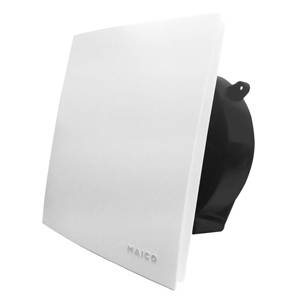

- Maico - tiêu chuẩn công nghệ thông gió của Đức. Công ty được thành lập cách đây hơn 80 năm tại Đức, với mục tiêu là giới thiệu những phát triển đổi mới về thiết bị có chất lượng hoàn hảo và dễ sử dụng. Ngày nay nó luôn chiếm vị trí dẫn đầu và khác biệt so với các đối thủ cạnh tranh bởi sự hiện diện của dây chuyền sản xuất độc đáo, cũng như những đánh giá tích cực từ các chuyên gia. Phạm vi sản phẩm là hơn 1600 mặt hàng, nói lên tính chuyên nghiệp cao và cam kết về kết quả, chứ không phải sự gia tăng số lượng sản phẩm có chất lượng tầm thường.

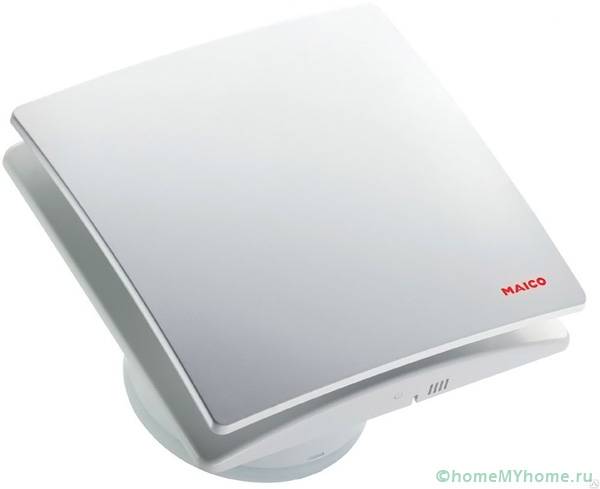

Mô hình thương hiệu maico

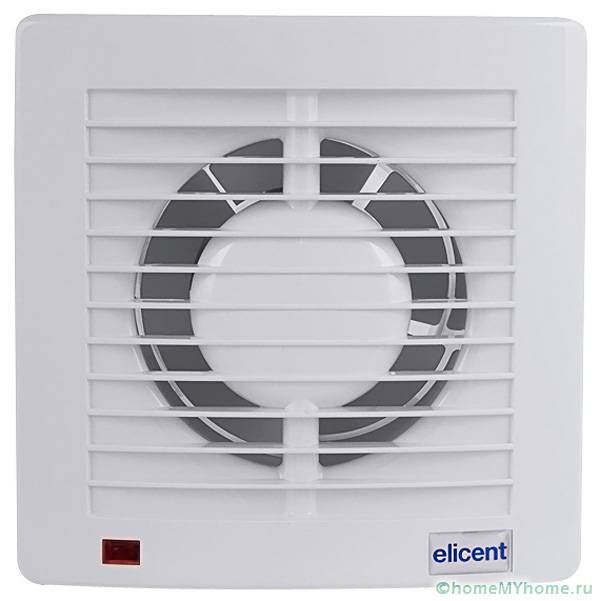

- Công ty Elicent là bộ phận chính thức của Maico tại Ý. Tuy nhiên, điểm nhấn chính là chức năng của hệ thống thông gió được sản xuất.Do đó, chi phí sản xuất thấp hơn Maico, đây là một sự thay thế tuyệt vời cho những người không cần một sự sang trọng đặc biệt trong phòng tắm. Độ tin cậy và tính thực tế với giá cả phải chăng đã cho phép Elicent cạnh tranh với các nhà sản xuất khổng lồ trong ngành thiết bị thông gió và cần lưu ý là rất thành công.

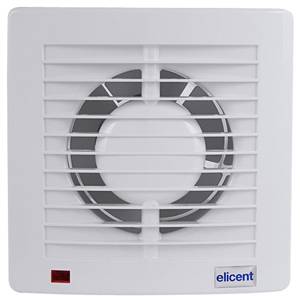

Thiết bị Elicent

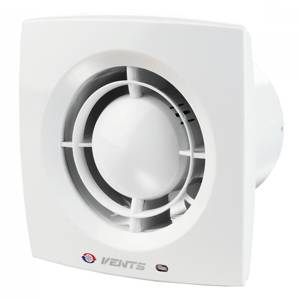

- Công ty trong nước Lỗ thông hơi tồn tại trên thị trường thiết bị thông gió tương đối gần đây, chỉ 26 năm, nhưng qua nhiều năm nó đã có thể cạnh tranh với các thương hiệu nước ngoài. Cơ sở nghiên cứu và sản xuất cho phép chúng tôi tạo ra các sản phẩm chất lượng cao, hoàn toàn thích ứng với điều kiện hoạt động trong nước. Tất cả hàng hóa đều được chứng nhận và đạt tiêu chuẩn chất lượng quốc tế. Đồng thời, giá thành của quạt cũng rẻ hơn nhiều so với các loại tương tự.

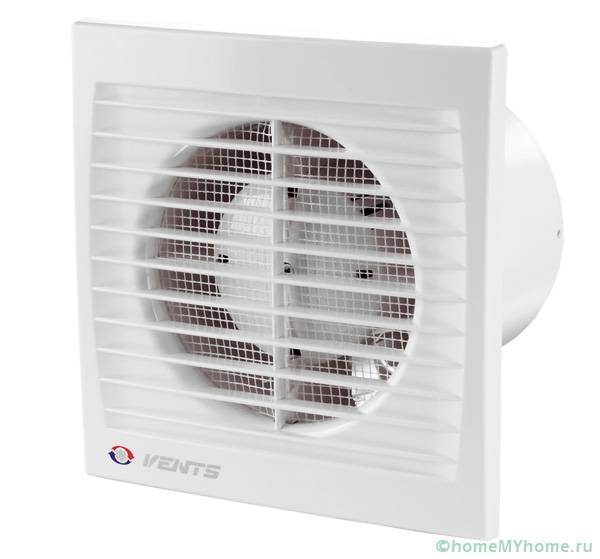

Sản phẩm lỗ thông hơi

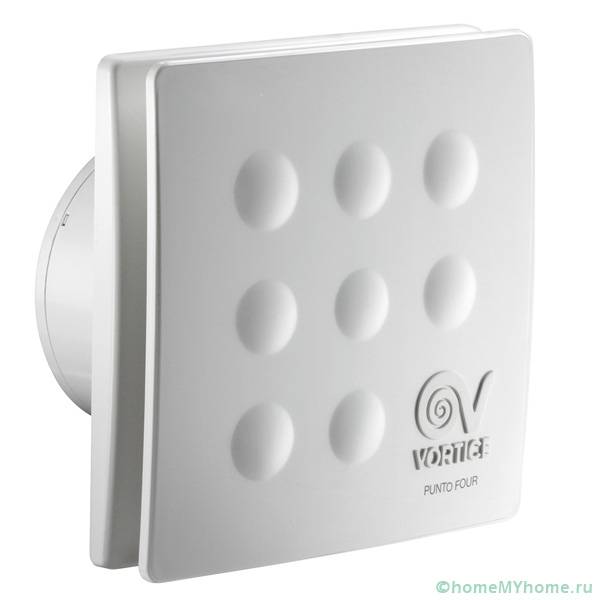

- Máy hút mùi của một công ty Ý Vortice Chúng được phân biệt bởi độ tin cậy cao, an toàn và thiết kế bên ngoài hoàn toàn thẩm mỹ, khác biệt đáng kể so với các đối thủ cạnh tranh. Ưu tiên của công ty dựa trên nguyên tắc của phương pháp tiếp cận tổng hợp và giới thiệu các thành tựu khoa học quy mô lớn vào sản phẩm. Các phạm vi mô hình rất linh hoạt với sự khác biệt rất cụ thể.

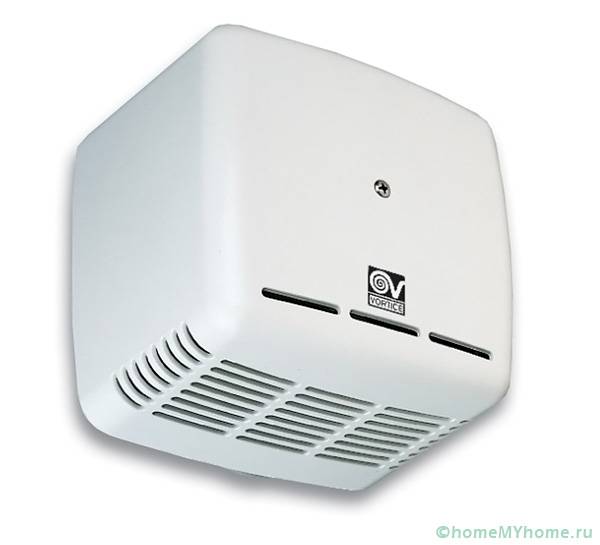

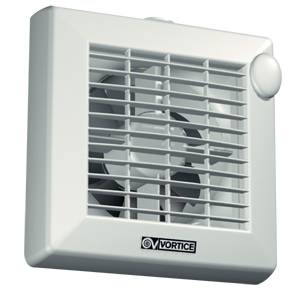

Thương hiệu quạt Vortice
Giá quạt theo nhà sản xuất
Giá quạt phụ thuộc phần lớn vào nhà sản xuất và chức năng của sản phẩm. Vì vậy, cần phải chọn một số loại phương án thỏa hiệp sẽ thỏa mãn tất cả các tiêu chí lựa chọn chính. Giá trung bình ở Nga được thể hiện trong Bảng 1.
Bảng 1. Giá trung bình cho người hâm mộ ở Nga
| Hình ảnh | nhà chế tạo | Mô hình | Đường kính, mm | Chi phí, chà. |
|---|---|---|---|---|
 | Vortice | Punto M 100/4 " | 100 | 2 103 |
| Punto M 100/4 ”LL | 100 | 3 480 | ||
| Punto M 100/4 ”T LL | 100 | 5 003 | ||
| Punto M 120/5 ”TẠI HCS LL | 120 | 9 063 | ||
| Punto M 150/6 " | 150 | 4 640 | ||
| Punto M 150/6 ”T | 150 | 6 163 | ||
| Punto M 150/6 ”TẠI HCS LL | 150 | 10 875 |
| Hình ảnh | nhà chế tạo | Mô hình | Đường kính, mm | Chi phí, chà. |
|---|---|---|---|---|
 | Soler & Palau | Thông hơi 125L | 125 | 5 150 |
| Thông hơi 150L | 150 | 6 330 | ||
| Thông hơi 160L | 160 | 6 700 |
| Hình ảnh | nhà chế tạo | Mô hình | Đường kính, mm | Chi phí, chà. |
|---|---|---|---|---|
 | Lỗ thông hơi | 100 X1 | 100 | 898 |
| 100 X1 Turbo | 100 | 1 102 | ||
| 125 X1 | 125 | 1 000 | ||
| 125 X1 BT | 125 | 1 663 | ||
| 125 M3T | 125 | 1 408 |
| Hình ảnh | nhà chế tạo | Mô hình | Đường kính, mm | Chi phí, chà. |
|---|---|---|---|---|
 | Maico | ECA Piano H | 125 | 5 893 |
| ER 100 | 100 | 3 735 | ||
| ER 100 VZ | 100 | 4 150 | ||
| ER 60 | 60 | 3 435 | ||
| ER 60 VZ | 60 | 3 800 |
| Hình ảnh | nhà chế tạo | Mô hình | Đường kính, mm | Chi phí, chà. |
|---|---|---|---|---|
 | Elicent | E-Style 100 Pro | 100 | 1 821 |
| E-Style 120 Pro | 120 | 2 450 | ||
| E-Style 120 Pro C / C | 120 | 2 790 | ||
| E-Style 120 Pro PIR | 120 | 3 986 | ||
| E-Style 150 Pro T | 150 | 3 515 |
Chúng tôi đưa ra lựa chọn cuối cùng về quạt cho máy hút mùi trong phòng tắm
Tiêu chí lựa chọn chính là đảm bảo đủ hiệu suất khai thác, tức là công suất. Thông số này bị ảnh hưởng bởi diện tích của phòng tắm và lượng không khí đọng trong đó. Do đó, ban đầu bạn cần đo chiều cao, chiều dài và chiều rộng của căn phòng. Khối lượng được tính bằng cách nhân tất cả các số lượng được liệt kê. Sau đó, theo quy định hiện hành, giá trị thu được phải được nhân với tốc độ trao đổi không khí. Đối với phòng tắm, hệ số này là từ 3 đến 8.
Thông tin hữu ích! Bạn nên lấy giá trị trung bình của hệ số đa hiệu và làm tròn giá trị công suất thu được thành số nguyên gần nhất.
Một chỉ số khác không kém phần quan trọng là mức độ an toàn điện. Trong môi trường ẩm ướt có thể có hơi nước, nên chọn các thiết kế như vậy, trong đó kết nối với nguồn điện có thể được thực hiện bên ngoài bồn tắm hoặc tất cả các bộ phận dẫn điện và tiếp xúc được bảo vệ đáng tin cậy. Vì lý do an toàn, nên ưu tiên cho các thiết bị điện áp thấp, được cung cấp bởi dòng điện một chiều có giá trị 12 hoặc 24 V.
Lắp đặt quạt có van một chiều
Nên lắp đặt quạt phòng tắm không ồn trong ống gió hoặc bên ngoài với việc lắp vào tường hoặc trần trong một khóa thông gió đặc biệt. Cài đặt từng bước được thực hiện theo trình tự sau:
- Chúng tôi kết nối với nguồn điện, tùy thuộc vào sự sẵn có của các thiết bị điều khiển cho hoạt động của thiết bị và tính năng dây.

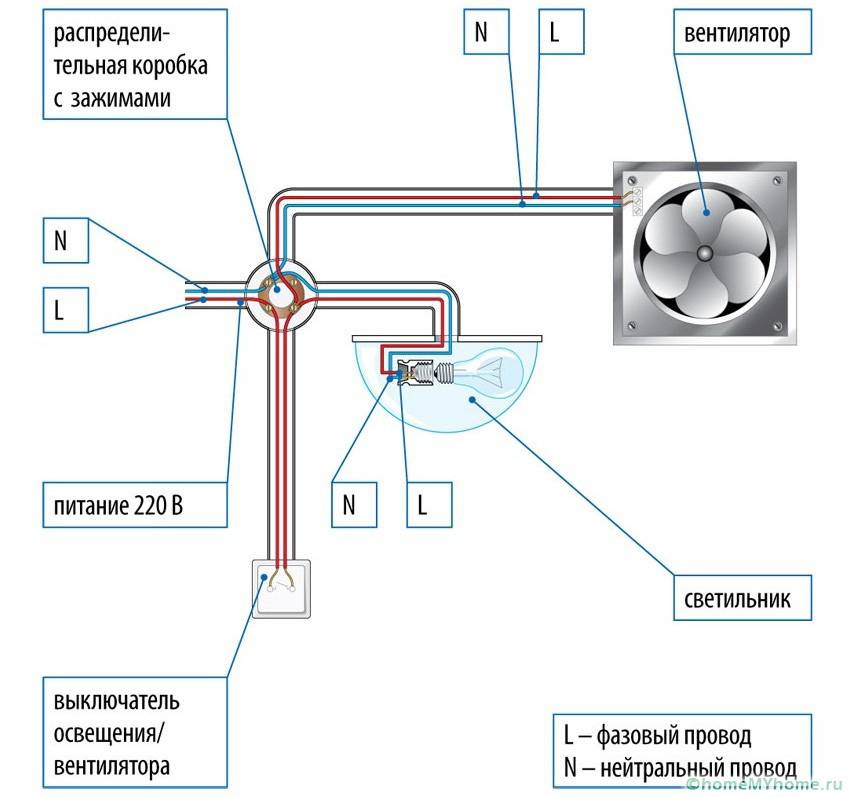

Sơ đồ kết nối điện
Chú ý! Trước khi tiến hành lắp đặt, cần phải khử nguồn điện cho toàn bộ căn hộ, hoặc chỉ cục bộ phòng tắm. Khi kết nối bên trong phòng tắm, bạn nên chú ý đảm bảo mức độ bảo vệ điện thích hợp. Nếu có nghi ngờ về chất lượng của hệ thống dây đã lắp đặt, bạn nên thay thế hoặc đặt một dây mới trên bề mặt tường.

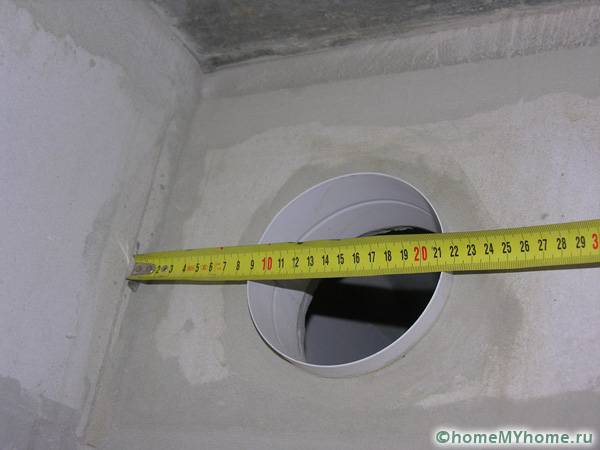

Lỗ chuẩn bị trên tường để lắp máy hút mùi
- Cẩn thận tháo nắp trang trí ra khỏi mặt trước của hộp đựng.

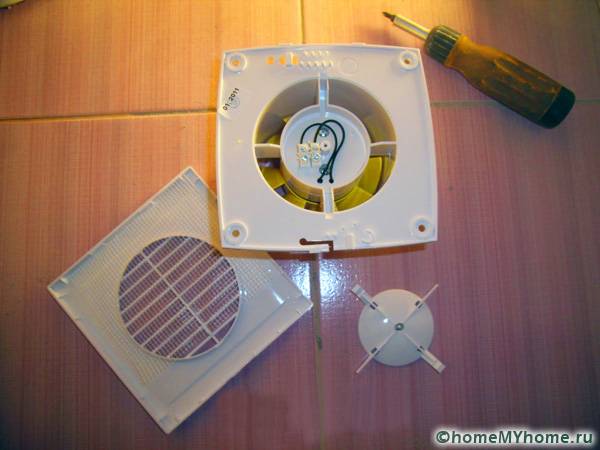

Tháo bảng trang trí

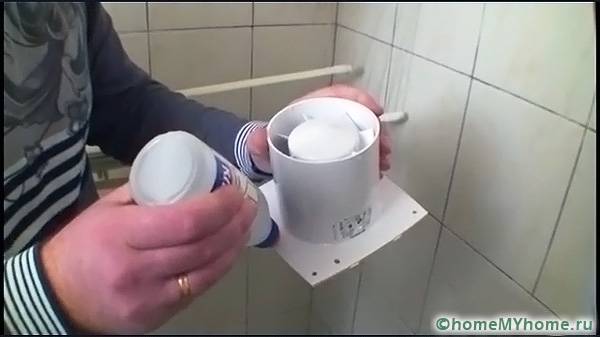

- Ở mặt sau, tại điểm tiếp xúc của thân thiết bị với ống khói, dọc theo đường trụ, bôi một lớp keo hoặc mỡ silicon mỏng đồng nhất. Điều này sẽ cung cấp một liên hệ đáng tin cậy và kín.
Bôi keo vào đường tiếp xúc với ống gió
- Chúng tôi đặt hộp đựng thiết bị vào vị trí của phần đính kèm và ấn chặt nó vào tường. Nếu keo thừa đã hình thành, hãy ngay lập tức loại bỏ chúng khỏi lớp hoàn thiện trang trí bằng một miếng vải dày và khô.
Chèn cơ thể vào ghế

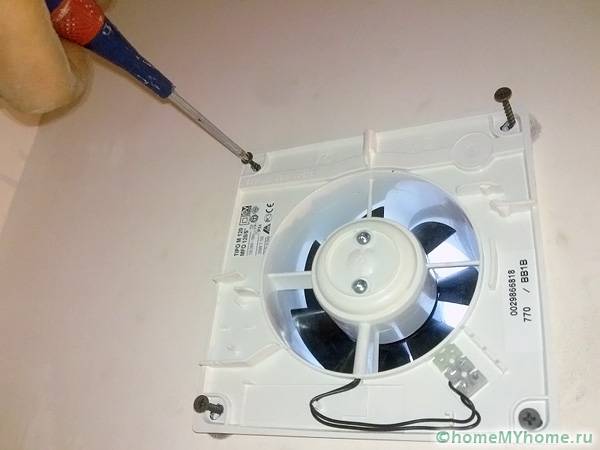

- Nếu có các điểm gắn vít hoặc bu lông thì chúng ta phải vặn chúng vào để kết cấu được giữ chắc chắn trong trường hợp có thể xảy ra rung động.
- Lắp đặt cửa lưới chống muỗi.
- Chúng tôi sửa chữa bảng điều khiển phía trước.
Công việc cài đặt đã hoàn thành
Phần kết luận
Để đảm bảo thông gió chất lượng cao, cần phải mua một chiếc quạt phòng tắm không ồn phù hợp với các thông số, sẽ được trang bị van một chiều. Điều này sẽ cho phép bạn có được khí hậu trong nhà tối ưu và các chức năng bổ sung cần thiết.
