Teller ve kablolar için oluk: kurulum türleri ve temelleri
Kablolamayı harici mekanik hasarlardan korumak için güçlü ve güvenilir bir kasa gereklidir. Teller ve kablolar için bir oluk, bu amaç için en uygun araçtır. Sadece telleri hasardan korumakla kalmaz, aynı zamanda ek yalıtım görevi görerek, kablonun bütünlüğünün ihlal edilmesi durumunda elektrik çarpması riskini ortadan kaldırır.Koruyucu oluk nedir, nasıl doğru monte edilir? Bunun hakkında daha ayrıntılı konuşalım.

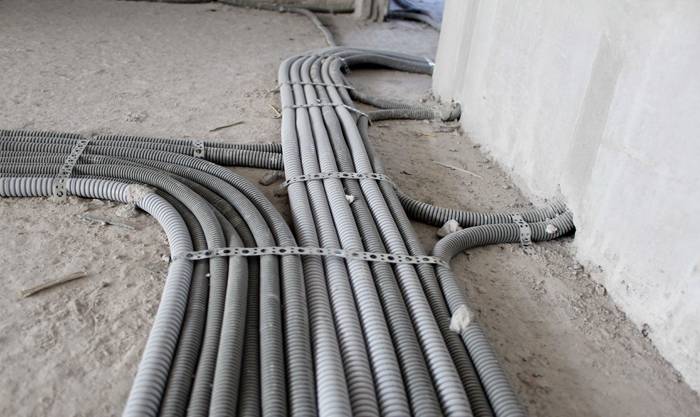

Her tür yapıdaki evlerde oluklu kablo koruması gereklidir
Makalenin içeriği
Ondülasyon ne için, kullanmanın avantajları
Mühendislik ağlarını kurarken, dış etkenlerden korunmalarını sağlamak ve bir kişiyi kazara elektrik çarpmasından korumak gerekir. Daha önce, kablolama, telin kazara mekanik hasarına karşı bir tür koruma görevi gören sıva altına gömülmüştü. Herhangi bir sorun olması durumunda, kabloların onarımı duvarda büyük bir tahribata dönüştü. Yirmi yıl önce, kablolama için evrensel ve çok uygun bir araç ortaya çıktı - oluklu bir boru.

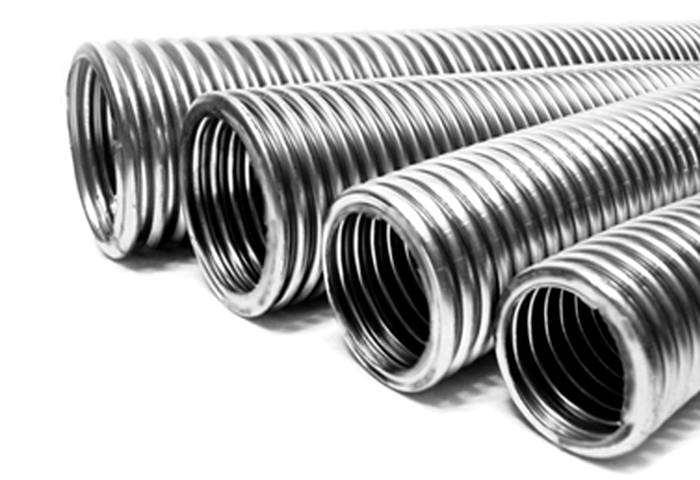

Oluklu koruma paslanmaz çelikten yapılabilir
Bu kasa da duvarda özel olarak yapılmış kanallara gömülür ve sıva ile kapatılır ancak oluk içerisindeki kablo serbesttir ve gerekirse buradan çıkarılabilir. Bu prosedür duvarın bütünlüğünü bozmaz.
Oluklu mukavvayı tavanın altına ahşap bir evde sabitlemek
Oluk kullanmanın faydaları:
- Yangın Güvenliği. Elektrik kabloları için ısıya dayanıklı oluk yanmaz ve bir yanma kaynağı oluştuğunda hasarlı kablonun etrafında daralır ve havanın yangına girmesine izin vermez.
- Oluklu koruma, elektrik kablosunu sudan yalıtır, bu özellikle yüksek nem seviyelerine sahip odalar için önemlidir.
- Oluklu hortumun kurulumu kolaydır ve özel beceri gerektirmez.
- Böyle bir korumanın fiyatı düşüktür ve her tüketiciye açıktır.
Oluklu mukavvanın esnekliği, onu evin her yerinde kullanmanıza olanak tanır
Teller için oluk: tasarım

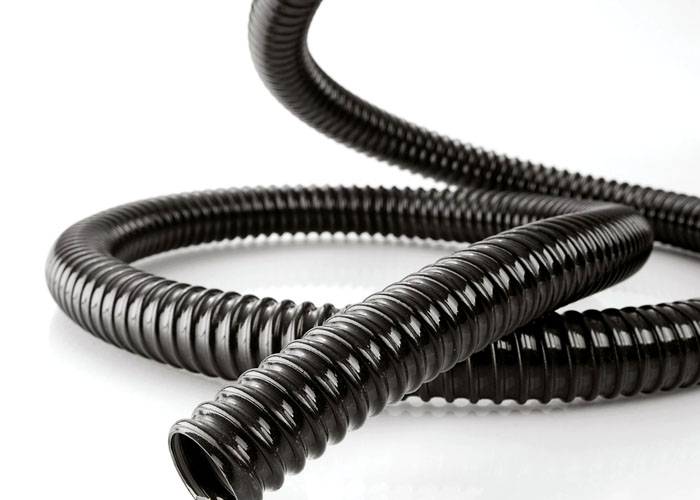

Oluklu kablo koruması, duvarları özel olarak şekillendirilmiş alev geciktirici bir PVC hortumdur. Kalınlık ve çap bakımından farklı malzeme halkalarından oluşur. Bu tasarım, hortumun şeklini korumasına, dış etkilere karşı dirençli olmasına ve aynı zamanda esnek kalmasına izin verir. Oluklu bağlantıların hareketliliği, kablolamayı dik açılarda yapmayı mümkün kılar.
PVC'nin yanı sıra ana malzeme olarak yüksek veya düşük basınçlı polietilen kullanılabileceği gibi neme ve mekanik hasara karşı da dayanıklıdır.

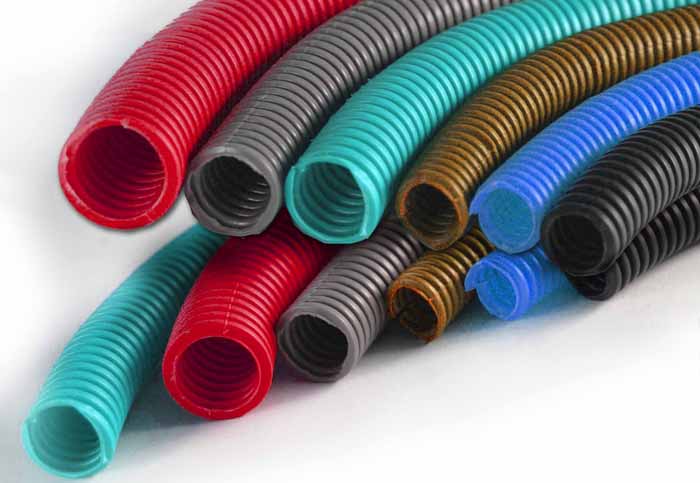

Yardımcı bilgi! Olukların rengi, malzemesini ve özel özelliklerini gösterebilir. Turuncu veya kırmızı hortumlar mavi ve siyaha göre daha yanmazdır ve gri, üründe PVC kullanıldığını gösterir.

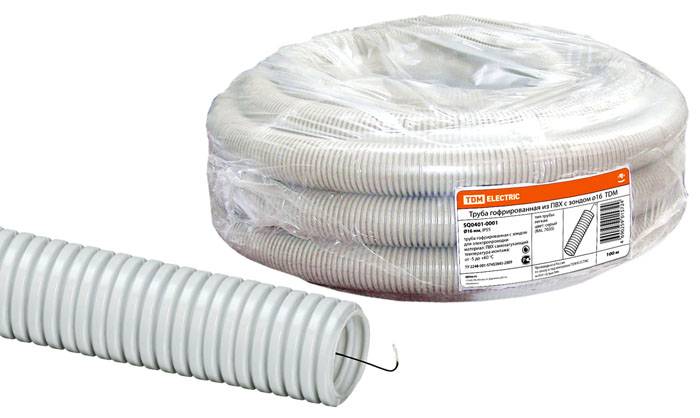

Kurulum kolaylığı için oluklu metal bir broş ile satılmaktadır
Ürün türleri
Kablolama için olukların birkaç çeşidi vardır. Her tür, kullanılan malzemeye ve amaca göre farklılık gösterir.
İnce duvar hortumu
Hafiflik ve esneklikte farklılık gösterir. Mekanik darbeye erişilemeyen yerlerde bulunan kablolama için kullanılır. Çoğu zaman, bu tür elektriksel koruma, asma tavanları kurarken çerçeve evlerinde kablolama için kullanılır.

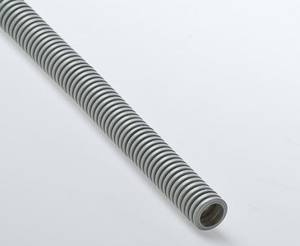

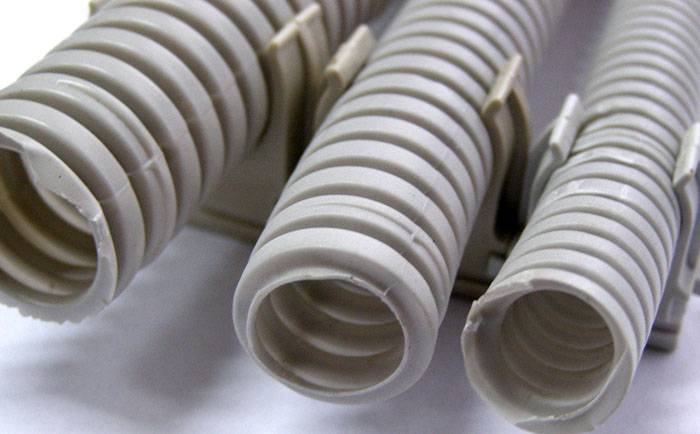

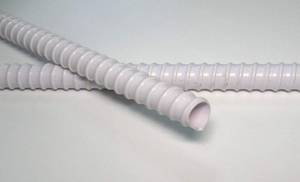

İnce duvarlı oluk
Ağır hizmet tipi hortum
Aşırı dış sıcaklıklara ve neme dayanıklı, basınca ve sürtünmeye dayanabilir. Beton ve yeraltında elektrik tesisatı için başarıyla kullanılmaktadır. Nemli odalarda kullanılabilir: sauna, sera, banyo.

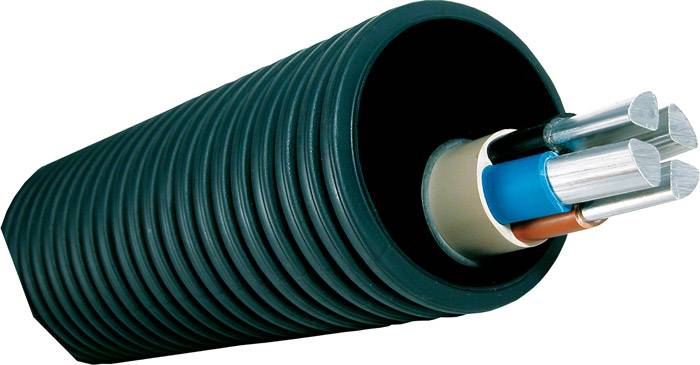

Elektrik kabloları için güçlendirilmiş koruma

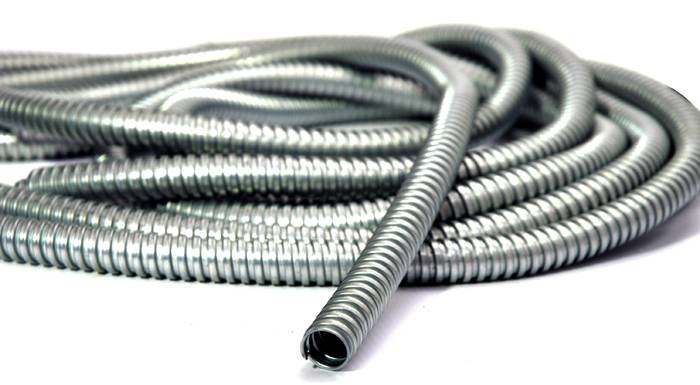

Elektrik kabloları için oluklu metal boru
Kablo için metal oluklu boru, kablolama için maksimum korumadır ve özellikle önemli tesislerde kullanılır: hastaneler, çocuk bakım tesisleri ve artan elektrik güvenliği gereksinimleri olan diğer yerler. Genellikle beton içine serilir ve ardından kablo çekilir.

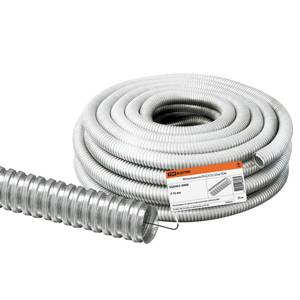

Elektrik kabloları için metal koruma
Yardımcı bilgi! Oluklu borular standart boyutlara sahiptir: dış çapın bir buçuk ila beş santimetresi ve bir ila dört - iç çap.
Oluk nasıl seçilir
Her kablolama türü belirli bir koruma türüne karşılık gelir:
- telefon, bilgisayar ve diğer ince teller için on altı milimetre boru çapı yeterlidir;
- güçlü cihazların ve koaksiyel kablonun bağlantısı - iki santimetre çap;
- katlar arası kablolama, dört santimetre ondülasyon gerektirir;
- yukarıda açıklanan herhangi bir hortum beton ve tuğlaya döşenebilir;
- çerçeve yöntemiyle inşa edilen evlerde sadece yanmaz PVC ve HDPE kullanılmaktadır.
Oluklu borular, doksan derecelik bir bükülmeyle kablolamaya izin verir
Kablo için plastik ve metal oluklu: fiyat
| Resim | Ürün tipi | Ortalama fiyat, ovmak. |
|---|---|---|
 | Oluklu PVC boru d16mm | 63 |
 | Çift cidarlı oluklu HDPE boru d110mm | 216 |
 | Esnek PVC boru d10 | 402 |
 | Metal hortum TDM RZ-Ts-X 25 | 60 |

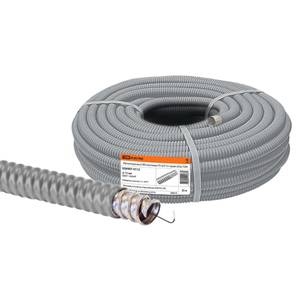

 | PVC yalıtımlı metal hortum TDM RZ-Ts-P ng d 15 | 70 |
Montaj
Kablo için koruma kurulumu özellikle zor değildir, ancak bilmeniz gereken bazı özelliklere sahiptir.
Elektrik kablosu için oluklu korumanın kurulum şeması
Prosedür:
- Kabloların uzunluğunu doğru bir şekilde ölçmek ve uygun hortum parçasını kesmek gerekir. Metal oluk için metal makas kullanılır, PVC sıradan bir bıçakla kesilir. Olukta broş varsa pense ile tutulmalı ve kesilmelidir.
- Broşun ucunda, kabloları sabitlemek için kablo demetini sabitlemeniz gerekir. Kabloyu çek.
- Hortumu, kurulum için klips veya bant kullanarak kablolarla sabitleyin.
Not! Teller için oluk sarkmamalıdır. Kenarı kasaya sığacak şekilde soketlere ve anahtarlara sığmalıdır.

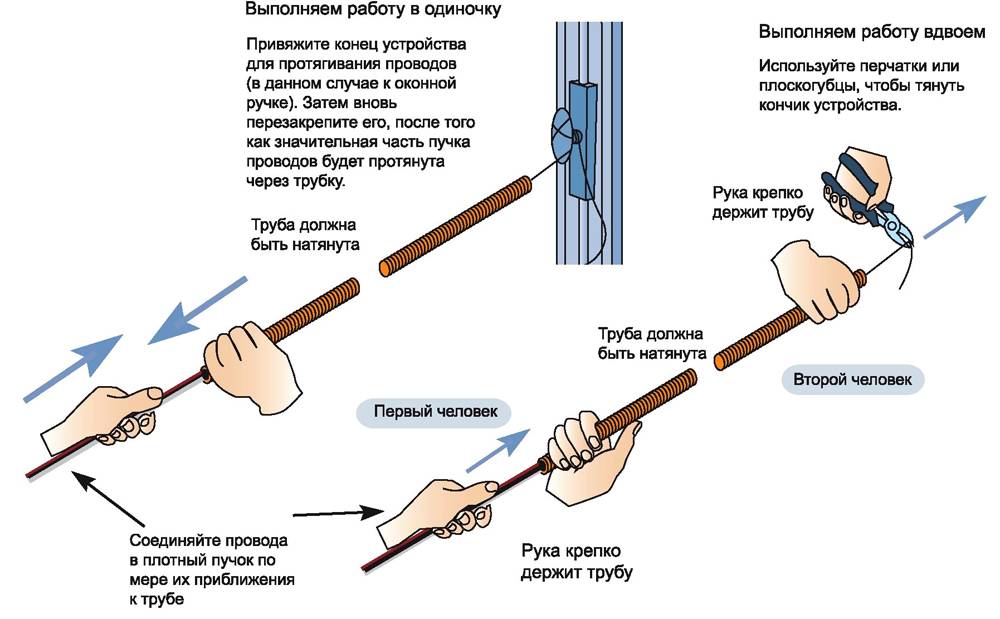

Oluklu korumada teli çekmek için eylem sırası

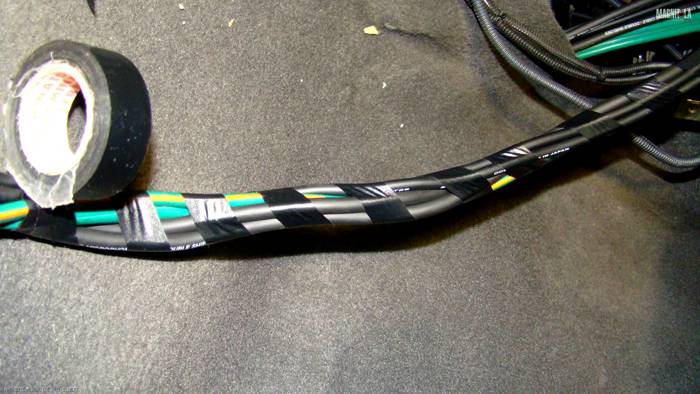

Olukta birkaç tel varsa, bunlar tüm uzunluğu saran elektrik bandı ile önceden sabitlenir. Bandın pürüzsüz yüzeyi, çekme sırasında tellerin sıkışmasını önlemeye yardımcı olacaktır. Yalnızca bir elektrik kablosu varsa, sarmaya gerek yoktur.
Broş ve koşum takımını farklı şekillerde bağlayabilirsiniz:
- teli etrafına sarın ve sıkın;
- kablo demetini elektrik bandı ile sarın;
- telin kenarında küçük bir delik açın ve broş kancasını buna kancalayın.
Güçlü bir şekilde bağlanmış tellerin oluklu korumaya takılması daha kolay olacaktır
Bir asistanla oluklu bir hortum takmak daha iyidir. Bir kişi hortumu iterken diğeri broşu tutar. Broş çıkmışsa bu noktada manşon kesilir ve işlem devam eder. Kesikler daha sonra elektrik bandı ile kapatılabilir.
Video: Bir kabloyu olukluya nasıl geçirilir
Birkaç ipucu
- Kablolama sırasında keskin köşe bağlantılarından mümkün olduğunca kaçınılmalıdır.
- Kablolamanın uzunluğu çok uzunsa, oluklu bağlantılar geçiş kutuları ile güçlendirilmelidir.
- Kablolama için metal manşonlar, beton dökülmeden önce metal çerçeveye sabitlenir. Bu durumda beton oluştuktan sonra teller çekilir.
Oluklu koruma duvardaki oluklara döşenebilir ve sıvanabilir
Yardımcı bilgi! Oluklardaki beton duvarlara elektrik koruması döşemek mümkündür. Ahşap yapılarda kelepçeler veya metal braketlerle sabitlenir.
Dağıtım kutusunda oluk, deliklere sıkıca sabitlenmelidir. Zamanla malzeme biraz "oturabilir" ve büzüşebilir, bu nedenle bağlantı noktalarında sabitleme çok önemlidir.

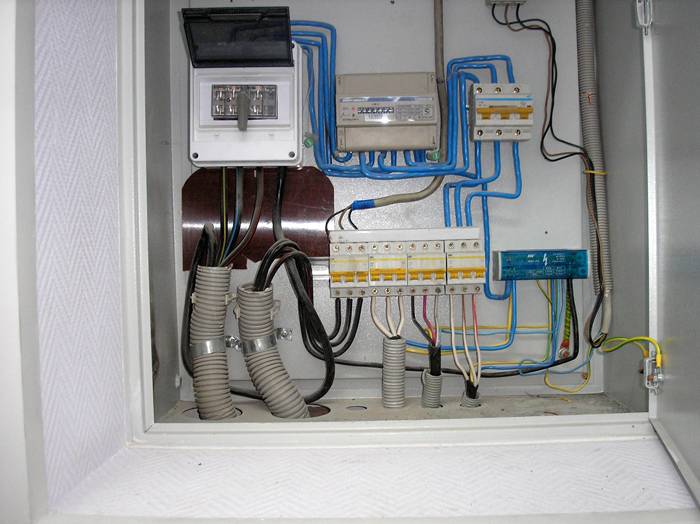

Oluklu mukavvayı panoya sabitlemek
Not! Kablolama için metal koruma topraklanmalıdır.
Sonuç
Kablolar için oluk, eviniz için güvenilir bir korumadır. Örtü, kablonun kazara hasar görmesini önleyecek ve yangınları durduracaktır.
Oluklu kablo koruyucuları, kablo güvenliğini sağlar
Koruma hortumları plastik veya metal olabilir ve hangi tipin seçileceği, özel duruma ve kablolama tipine bağlıdır. Olukların montajı zor değildir ve elle yapılabilir.
