แบบหล่อสำหรับฐานราก - การจำแนกประเภทวัสดุคุณสมบัติของการผลิตและการใช้งาน

มีคำพูดที่น่าขันในหมู่ผู้สร้าง: "ไม่มีวัสดุก่อสร้างใดที่เป็นไปไม่ได้ที่จะตอกหมุดแบบหล่อ" อย่างไรก็ตามเพื่อให้ได้ฐานรองรับที่มีคุณภาพสูงและเชื่อถือได้การเลือกวัสดุและการเลือกการออกแบบควรได้รับการพิจารณาอย่างรอบคอบ บทความนี้จะอธิบายถึงวัสดุหลักที่ใช้ทำแบบหล่อสำหรับฐานรากคุณสมบัติทางเทคนิคข้อดีและข้อเสีย นอกจากนี้เราจะให้ข้อมูลเกี่ยวกับประเด็นหลักของการสร้างแบบหล่อด้วยตนเองสำหรับฐานรากและแผ่นพื้น

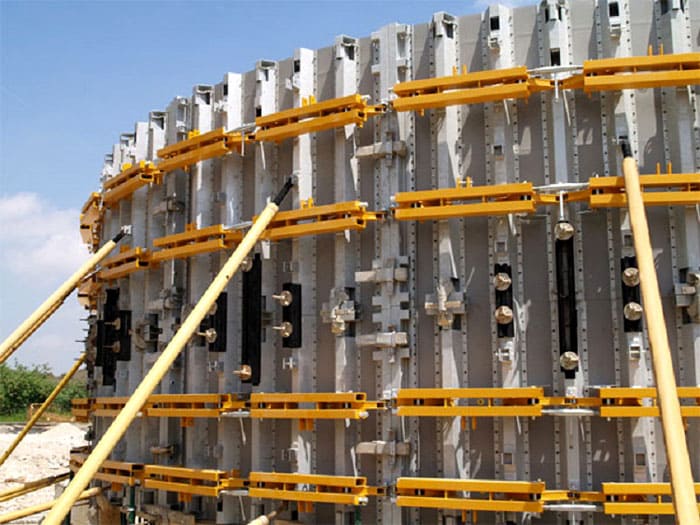

แบบหล่อโลหะครึ่งวงกลมประกอบด้วยองค์ประกอบสำเร็จรูป

แบบหล่อฐานราก: ฟังก์ชันพื้นฐานและข้อกำหนด

เมื่อเลือกวัสดุและการออกแบบควรพิจารณาปัจจัยหลายประการ:

แบบหล่อต้องเป็นไปตามข้อกำหนดที่ระบุไว้ทั้งหมด เฉพาะในกรณีนี้เป็นไปได้ที่จะได้รับรากฐานที่สอดคล้องกับพารามิเตอร์แบริ่งและความแข็งแรงที่คำนวณได้ ในทางปฏิบัติข้อกำหนดทางทฤษฎีสามารถตีความได้ดังนี้

จัดเตรียมโครงสร้างที่มีความแข็งแกร่งสูงสุดเท่าที่จะเป็นไปได้เพื่อทนต่อแรงคงที่และแบบไดนามิกจากมวลคอนกรีต ในการทำเช่นนี้จำเป็นต้องใช้จำนวนมุมจุดหยุดลาดและตัวยึดอื่น ๆ ที่มีให้โดยการออกแบบแบบหล่อ

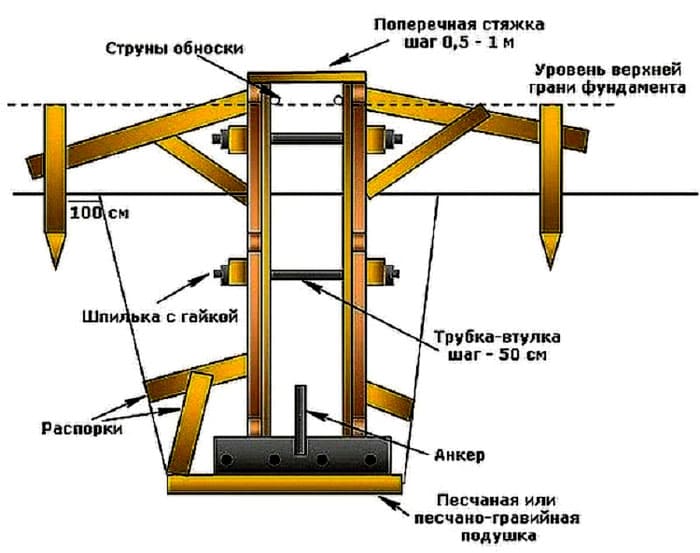

เค้าโครงขององค์ประกอบที่ให้ความแข็งแกร่งของแบบหล่อถอดได้สำหรับฐานราก

หากโครงสร้างประกอบจากวัสดุดูดความชื้น "ตามเงื่อนไข" จำเป็นต้องจัดให้มีช่องว่างทางเทคโนโลยีระหว่างสองแผงที่อยู่ติดกัน แต่ไม่เกิน 2 มม. หลังจากเติมแล้ววัสดุจะบวมและปิดช่องว่างนี้ มิฉะนั้นการติดตั้งโล่อย่างแน่นหนาอาจทำให้เสียรูปทรงได้ ความเบี่ยงเบนเชิงเส้นจากขนาดที่ระบุต้องไม่เกิน 2-5 มม. การบรรจุควรดำเนินการบนฐานที่เตรียมไว้อย่างระมัดระวัง - ทรายบดอัดและส่วนผสมกรวดที่มีความลึกเท่ากันตลอดความยาวหรือพื้นที่ทั้งหมดของหลุม เฉพาะในกรณีนี้ฐานรากจะมีความหนาเท่ากันตลอดทั้งโครงสร้างและจะไม่แตกเมื่อรับน้ำหนัก

คุณสมบัติการออกแบบ

คอนกรีตเสริมเหล็กใช้สำหรับการก่อสร้างฐานรากและโครงสร้างรองรับหลักของอาคารและโครงสร้าง ฐานแบริ่งมีหลากหลายรูปทรง ดังนั้นจึงได้มีการพัฒนาการออกแบบและประเภทของแบบหล่อขึ้นมากมาย สามารถแบ่งตามเงื่อนไขออกเป็นสองประเภทหลัก: พับได้และไม่พับได้

Dismountable (ถอดออกได้)

ขึ้นอยู่กับการออกแบบและสาขาการใช้งานประเภทของแบบหล่อที่ยุบได้ต่อไปนี้สำหรับฐานรากมีความโดดเด่น

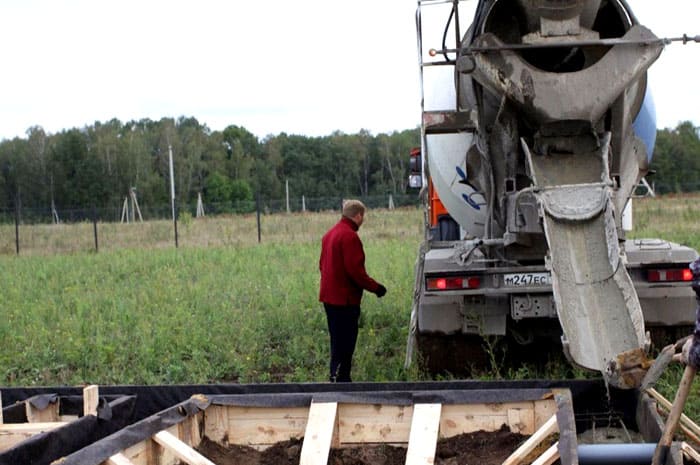

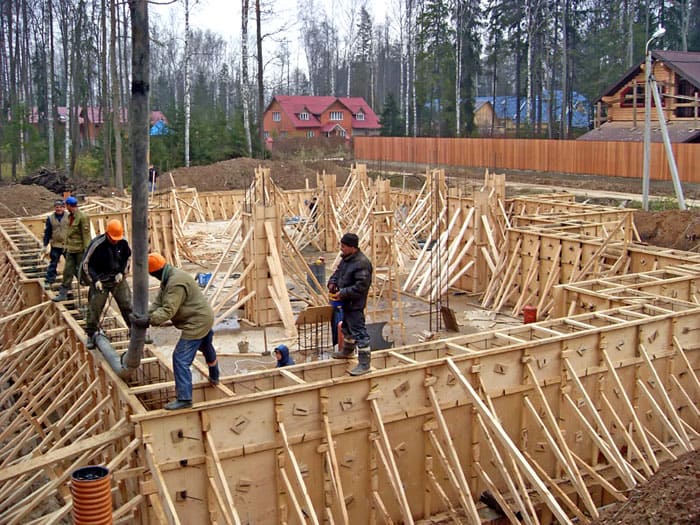

ขั้นตอนการเทคอนกรีตลงในภาชนะไม้ที่เตรียมไว้ล่วงหน้าและกันซึม

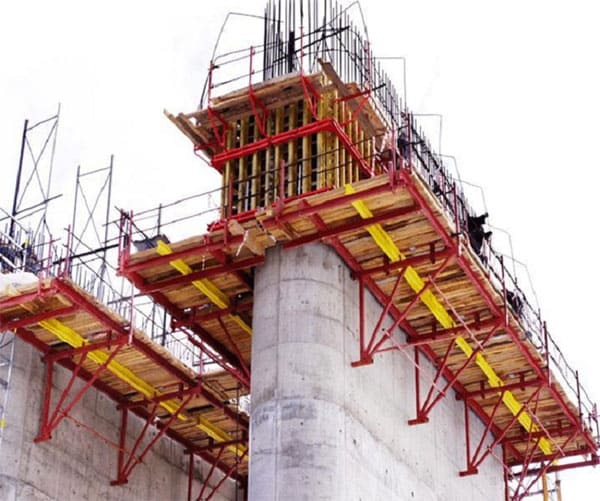

การใช้แบบหล่อสลิปสำหรับโครงสร้างสะพานโครงสร้าง

แบบหล่อระหว่างการก่อสร้างซุ้มอุโมงค์

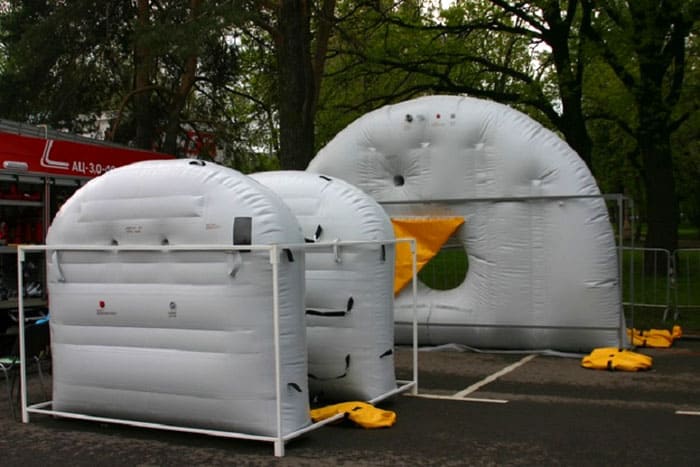

องค์ประกอบของแบบหล่อลม

ไม่สามารถถอดออกได้

หลังจากคอนกรีตแข็งตัวองค์ประกอบหลักของแบบหล่อถาวรจะกลายเป็นส่วนหนึ่งของโครงสร้างฐานราก มีหลายพันธุ์ที่แตกต่างกันขึ้นอยู่กับลักษณะของวัสดุในการผลิตและหน้าที่

สำหรับฉนวน - โฟมโพลีสไตรีนความหนาแน่นสูงใช้เป็นตัว จำกัด ซึ่งสามารถทนต่อแรงกดดันของคอนกรีตเหลวได้

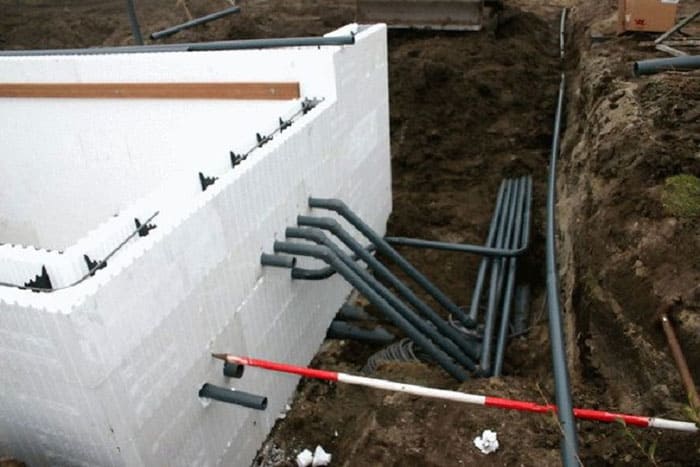

ฐานรากทำจากโพลีสไตรีนที่ขยายตัวพร้อมการสื่อสารภายใน

สำหรับฉนวนกันความร้อนและการตกแต่งกาบจะใช้บล็อกทางเทคนิคที่เรียกว่า เป็นวัสดุผสมที่ประกอบด้วยหลายชั้น ส่วนด้านในทำจากโฟมแล้วส่วนรองรับ (อุปกรณ์เสริม) ผนังด้านนอกเป็นวัสดุตกแต่ง ตามกฎแล้วหินเทียม (แผ่นคอนกรีตเสริมใย) เลียนแบบธรรมชาติถูกใช้เป็นของตกแต่ง

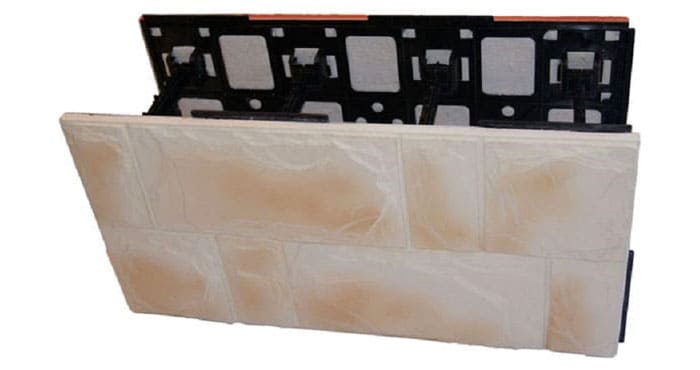

แบบหล่อสำหรับฐานรากที่มีผนังด้านนอกทำด้วยเทคโนบล็อค

วัสดุในการผลิตและคุณสมบัติการออกแบบ

ผู้ผลิตโครงสร้างอาคารและเครื่องมือสมัยใหม่เสนอทางเลือกมากมายสำหรับแบบหล่อสำหรับฐานรากซึ่งทำจากวัสดุต่างๆ แต่ละคนมีข้อดีและข้อเสียของตัวเองรวมถึงพื้นที่ใช้งานที่แนะนำ

พลาสติก

โพลีโพรพีลีนใช้เป็นวัสดุในการผลิต ใช้ทำทั้งโล่และตัวยึด ผู้ผลิตรับประกันอย่างน้อย 100 รอบการใช้งาน แบบหล่อฐานรากประเภทนี้ทำให้นักพัฒนามีข้อดีดังต่อไปนี้:

อย่างไรก็ตามแบบหล่อโพลีเมอร์มีข้อเสีย:

แบบหล่อพลาสติกสำหรับรองพื้น ซี่โครงที่แข็งตัวและตัวยึดไม้กางเขนสามารถมองเห็นได้จากด้านหลัง

สไตรีนที่ขยายตัว

แบบหล่อโฟมเป็นแบบคงที่ ส่วนใหญ่มักทำในรูปแบบของบล็อกกลวงที่มีสะพานภายในสำเร็จรูปเพื่อเพิ่มความแข็งแรงและความแข็งแกร่งเชิงพื้นที่ ปลายด้านบนและด้านล่างมีการเชื่อมต่อแบบลิ้นและร่องที่ช่วยให้สามารถติดตั้งได้หลายแถว ข้อดีของแบบหล่อบล็อคโฟมแบบถอดไม่ได้:

อย่างไรก็ตามแบบหล่อโฟมมีข้อเสียที่สำคัญมาก:

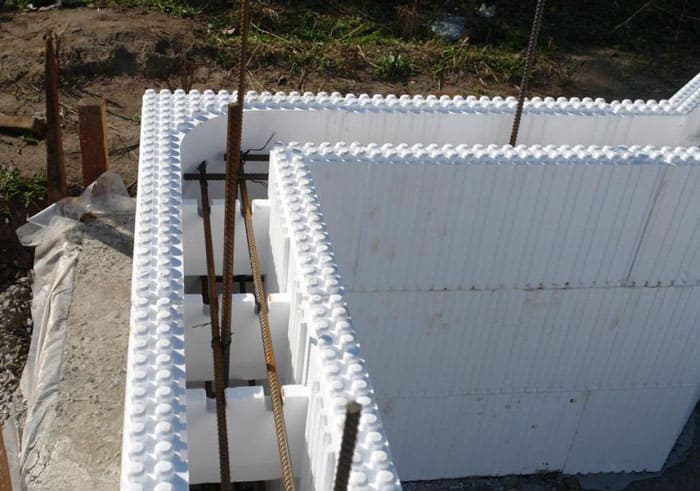

แบบหล่อจากบล็อกพอลิสไตรีนที่ขยายตัว

แบบหล่อโลหะ

ส่วนใหญ่มักใช้เหล็กชุบสังกะสีที่มีผนังหนาเป็นโลหะสำหรับองค์ประกอบโครงสร้างของแบบหล่อที่ถอดออกได้ อย่างไรก็ตามมีการผลิตแบบหล่ออลูมิเนียม ในแง่ของคุณสมบัติการออกแบบทั้งสองประเภทนี้แทบจะเหมือนกัน ระบบการตั้งชื่อขององค์ประกอบประกอบด้วยรายการต่อไปนี้:

การใช้ตัวยึดต่างๆจำนวนมากช่วยให้สวมใส่ได้แม่นยำยิ่งขึ้นมั่นใจในความแข็งแรงของโครงสร้างและยังทำให้สามารถสร้างรูปแบบสถาปัตยกรรมที่ค่อนข้างซับซ้อนของฐานรับน้ำหนักได้

ควรระลึกไว้เสมอว่าต้นทุนของแบบหล่ออลูมิเนียมนั้นสูงกว่าเหล็ก 15-20%

แบบหล่อเหล็ก - มีปัจจัยด้านความแข็งแรงสูง สามารถใช้สำหรับการก่อสร้างโครงสร้างรองรับมิติ

แบบหล่อทำจากไม้และวัสดุไม้คอมโพสิต

แบบหล่อที่ทำจากไม้เนื้อแข็งไม้อัดทนความชื้นหรือ OSB มักใช้สำหรับการก่อสร้างที่อยู่อาศัยส่วนตัว สำหรับฐานรากแถบตื้นมักใช้ไม้ปฏิเสธและไม้ที่ต่ำกว่ามาตรฐาน ตัวยึดตัวยึดและตัวยึดอื่น ๆ ก็ทำจากไม้เช่นกัน แม้ว่าแบบหล่อดังกล่าวจะมีข้อ จำกัด ด้านความแข็งแรงและการหมุนเวียน แต่ก็ยังคงได้รับความนิยมอย่างมากในการก่อสร้างชานเมือง

แผ่นใยไม้อัด หรือ Chipboardซึ่งใช้เป็นวัสดุสำหรับแผงเชิงเส้นมีความไวต่อความชื้นสูง ดังนั้นจึงสามารถใช้ได้เพียงครั้งหรือสองครั้ง OSB - สามารถใช้งานได้บ่อยขึ้นเนื่องจากการทำให้ชุ่มด้วยน้ำยาฆ่าเชื้อและความต้านทานทั่วไปต่อความชื้นสูง

แบบหล่อ Chipboard มีอายุการใช้งานสั้นมากแม้จะมีการประมวลผลอย่างต่อเนื่อง

ใบสมัคร ไม้อัด มีเหตุผลมากกว่าเนื่องจากมีความยืดหยุ่นค่อนข้างสูงและสามารถใช้เพื่อสร้างองค์ประกอบโค้งและรูปทรงกลมได้ ตามข้อบังคับไม้อัดเคลือบถูกใช้เพื่อสร้างแบบหล่อ อย่างไรก็ตามแม้จะมีการแปรรูปวัสดุไม้อย่างเป็นระบบด้วยน้ำยาฆ่าเชื้อ แต่อัตราการหมุนเวียนของแบบหล่อไม้แทบจะไม่เกิน 40-50 เท่า

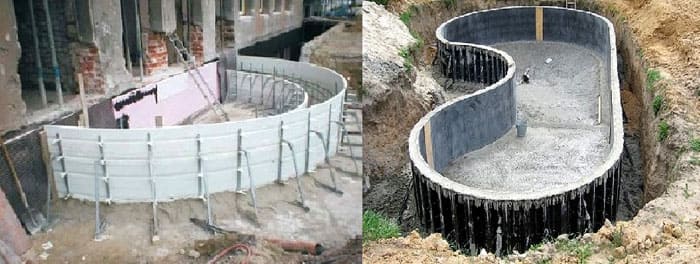

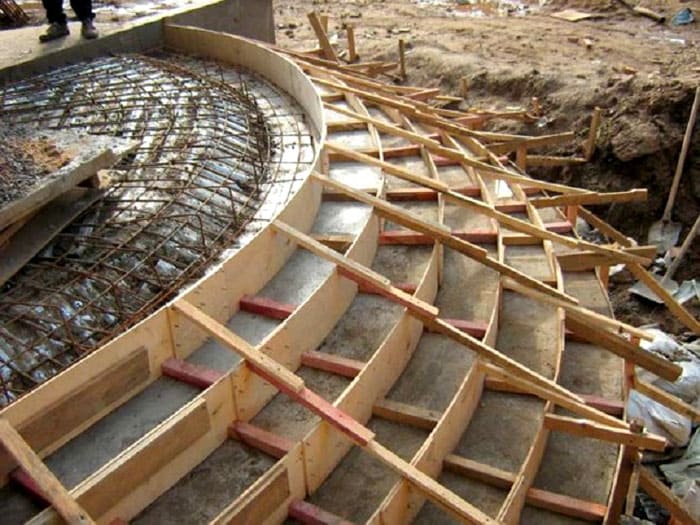

ไม้อัดสามารถใช้เพื่อสร้างองค์ประกอบแบบหล่อโค้งได้

วัสดุอื่น ๆ

ขึ้นอยู่กับประเภทและการออกแบบขององค์ประกอบฐานรากวัสดุต่าง ๆ สามารถใช้ในการก่อสร้างเพื่อสร้างแบบหล่อ:

ตามกฎแล้ววัสดุดังกล่าวค่อนข้างเฉพาะเจาะจงทั้งในด้านการใช้งานและในด้านการใช้งานดังนั้นนักพัฒนาเอกชนจึงไม่พบเจอเลย

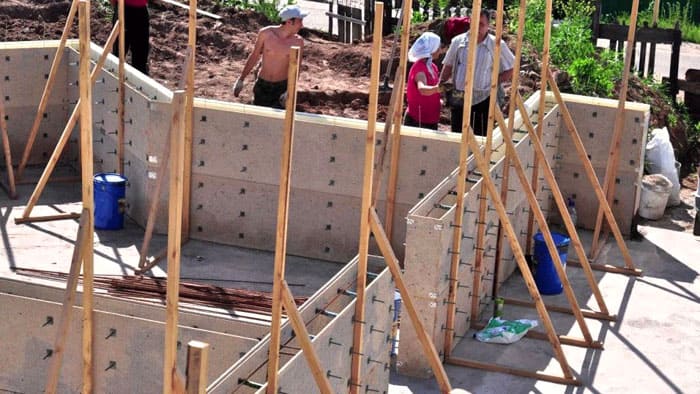

แผ่น Magnesite ของแบบหล่อพับได้สำหรับฐานราก

กระดาษแข็งสำหรับงานก่อสร้างเป็นแบบหล่อสำหรับเสาเข็มเจาะ

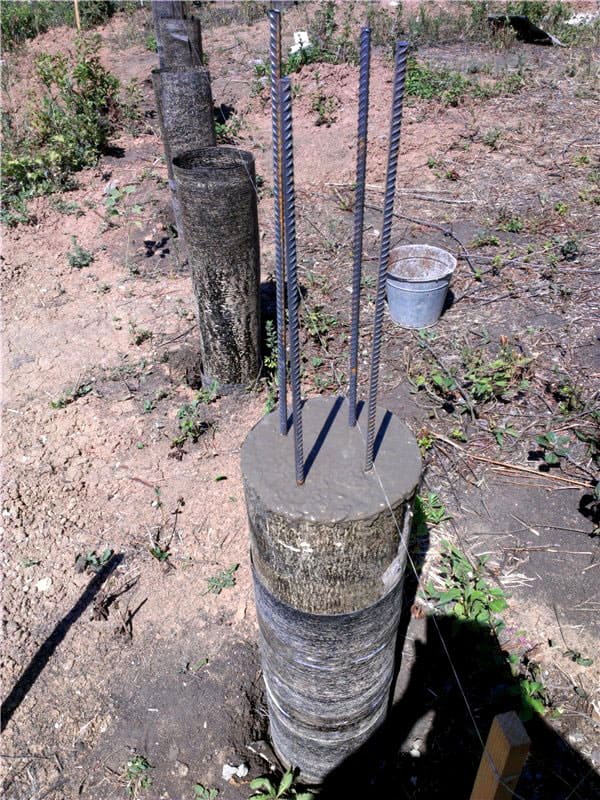

องค์ประกอบของฐานรากเสาเข็มในเปลือกวัสดุมุงหลังคา

แบบหล่อทำด้วยตัวเองสำหรับฐานราก

ในฐานะที่เป็นวัสดุที่พบมากที่สุดในการสร้างแบบหล่อสำหรับฐานรากแผ่นไม้เนื้อแข็งที่มีความหนาอย่างน้อย 25 มม. หรือไม้อัดทนความชื้นที่มีความหนา 5 ถึง 10 มม. ขึ้นอยู่กับขนาดของฐานราก คุณจะต้องมีวัสดุสิ้นเปลืองต่อไปนี้:

1. แท่ง 50 × 50 มม. ²สำหรับลาดเว้นระยะและปาด
2. หมุดโลหะที่มีเส้นผ่านศูนย์กลางหน้าตัดอย่างน้อย 8 มม. และความยาวเกินความกว้างของแบบหล่อ
3. วัสดุยึด: สกรู, สกรูยึดตัวเอง หรือเล็บ
4. วัสดุป้องกันการรั่วซึม: วัสดุมุงหลังคาฟิล์มโพลีเอทิลีนเสริมแรง ฯลฯ

ลำดับของการดำเนินการสำหรับการก่อสร้างแบบหล่อมีดังนี้:

1. สถานที่ก่อสร้างถูกทำเครื่องหมายตามขนาดของโครงสร้างในอนาคต
2. ตามโครงการมีการทำเครื่องหมายความกว้างของฐานรากในอนาคตเพื่อความสะดวกในการติดตั้งแบบหล่อร่องจะถูกขุดออกมากว้าง 30-50 ซม. และลึกกว่าความลึกของการออกแบบ 15-20 ซม.
3. ทุกมุมและเส้นทแยงมุมได้รับการตรวจสอบอย่างรอบคอบ
4. ที่ด้านล่างของร่องลึกเบาะทรายและกรวดจะตกลง ชุบน้ำให้ทั่วและบดให้แน่น
5. โล่ล้มลง ความสูงควรสูงกว่าความสูงที่คำนวณได้ของฐานราก 10-15 ซม. (ขอบเขตของการวางคอนกรีต)
6. เงินเดิมพันจะถูกผลักเข้าไปที่ด้านล่างของร่องลึกซึ่งแผงแบบหล่อจะหยุดพัก เงินเดิมพันจะถูกปัดออกโดยคาน
7. มีการติดตั้งคานขวางขึ้นอยู่กับชนิดและความหนาของวัสดุป้องกันโดยเพิ่มทีละ 35-50 ซม.
8. หลังจากติดตั้งโล่และติดเข้ากับเสาเช่นเดียวกับการติดตั้งคานขวางเพิ่มเติมแล้วจะมีการกันซึมภายในแบบหล่อ
9. ฟิล์มหรือวัสดุมุงหลังคาติดกับผนังของแบบหล่อโดยใช้ที่เย็บกระดาษแบบก่อสร้าง แผ่นกระดาษซ้อนทับกัน 10-15 ซม.
10. ด้านในมีอุปกรณ์ประกอบฉากพิเศษพอดี กรงเสริมแรง.
11. กำลังเทคอนกรีต

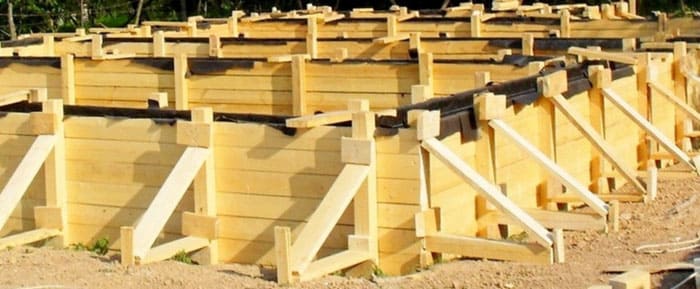

แบบหล่อไม้ประกอบอย่างถูกต้องจากไม้กระดานพร้อมตัวยึดและทางลาด

บทความที่เกี่ยวข้อง:

วิดีโอการติดตั้งแบบหล่อสำหรับฐานราก

แบบหล่อทำด้วยตัวเองสำหรับฐานราก

เมื่อสร้างแบบหล่อของฐานรากควรให้ความสนใจเป็นพิเศษกับการวางระบบสาธารณูปโภค ลำดับของการกระทำมีดังนี้:

1. กำลังทำเครื่องหมายสถานที่ก่อสร้าง ขนาดของหลุมจะถูกบันทึกไว้ ซึ่งแตกต่างจากฐานรากแถบฐานรากพื้นมีลักษณะเป็นดินจำนวนมาก
2. เลือกหลุมที่ต่ำกว่าความหนาของแผ่นรองพื้นประมาณ 20-30 ซม. เบาะทรายและกรวดวางบนความหนานี้ซึ่งต้องได้รับการบีบอัดอย่างระมัดระวัง
3. เพื่อป้องกันความเสียหายกับเบาะทรายสามารถปิดทับด้วยชั้นของปูนทรายปาดหนา 10 ซม. สำหรับสิ่งนี้ใช้คอนกรีตทรายของแบรนด์ m100
4. พื้นผิวด้านในทั้งหมดถูกปกคลุมด้วยชั้นป้องกันการรั่วซึม
5. มีการทำเครื่องหมายสถานที่สื่อสารทางวิศวกรรม ท่อและลอนที่มีเส้นผ่านศูนย์กลางที่สอดคล้องกันจะอยู่ภายในหลุม ในสถานที่ของผลผลิตของพวกเขาการเสริมแรงจะถูกผลักเข้าไปและท่อลูกฟูกนั้นผูกติดกับความสูงมากกว่า 0.5 เมตรจากขอบด้านบนของฐาน
6. บนโครงร่างด้านนอกของฐานรากเสาไม้ที่มีความหนาอย่างน้อย 50 × 50 มม. ²จะถูกผลักลงไปที่พื้น ขึ้นอยู่กับพื้นที่ของฐานรากระยะห่างของคานอาจแตกต่างกันไปตั้งแต่ 50 ถึง 100 ซม.
7. โล่ที่มีความสูงที่เหมาะสมติดกับแท่งจากด้านข้างของฐานราก - เหนือขอบด้านบนของฐาน 10-15 ซม. ด้านนอกป้ายจะติดกับสเตค
8. กำลังติดตั้งกรงเหล็กเสริม
9. กำลังเทคอนกรีต

แบบหล่อไม้สำเร็จรูปสำหรับฐานพื้นซึ่งการเสริมแรงทำหน้าที่เป็นจุดยึด

บทความที่เกี่ยวข้อง:

วิดีโอการติดตั้งแบบหล่อสำหรับฐานราก

คลังภาพ

แบบหล่อสำหรับฐานรากที่ทำจากโฟมโพลีสไตรีนอัดทำหน้าที่เป็นเครื่องทำความร้อน

การติดตั้งแบบหล่อพลาสติกสำหรับฐานรากเป็นเหมือนการประกอบนักออกแบบ

แบบหล่อพลาสติกสำเร็จรูปสำหรับเสาสามารถใช้เพื่อเติมฐานรากเสาเข็มคอนกรีตเจาะหรือเศษหินหรืออิฐ

โครงสร้างโค้งสามารถสร้างได้โดยใช้แบบหล่อพลาสติกที่มีความยืดหยุ่น

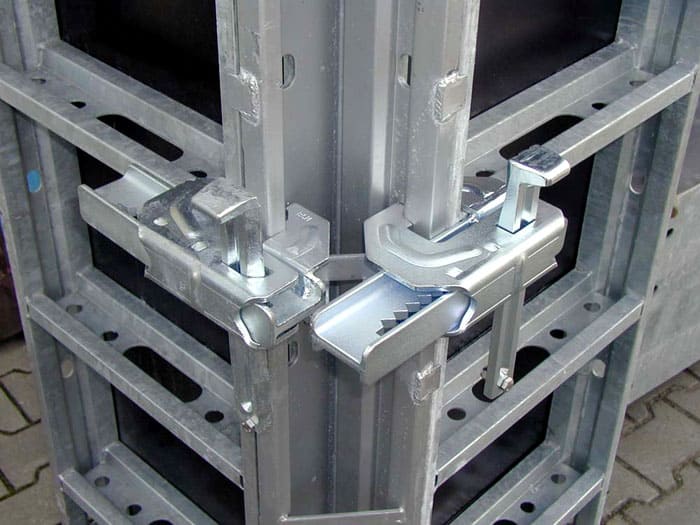

ตัวยึดสำหรับแบบหล่ออลูมิเนียม

แบบหล่อโลหะมีองค์ประกอบหลากหลายเพื่อสร้างโครงสร้างโค้งต่างๆ

แบบหล่อ OSB

ข้อสรุป

เมื่อสร้างบ้านที่อยู่อาศัยส่วนตัวกระท่อมฤดูร้อนและโครงสร้างขนาดเล็กอื่น ๆ ขอแนะนำให้ใช้แบบหล่อไม้ น่าเสียดายที่ต้นไม้ดังกล่าวไม่เหมาะสำหรับการแปรรูปต่อไป หากต้องสร้างวัตถุขนาดใหญ่ขึ้น (บ้านที่มี 2-3 ชั้น) บนดินที่ซับซ้อนหรือการใช้วัสดุก่อสร้างที่มีน้ำหนักมากจำเป็นต้องมีการขยายฐานรากขอแนะนำให้ใช้แบบหล่อโลหะที่ยุบได้
