แผนภาพแหล่งจ่ายไฟเส้นเดียว - วัตถุประสงค์และประเภท

ตาม "กฎสำหรับการดำเนินการทางเทคนิคของการติดตั้งระบบไฟฟ้าของผู้บริโภค" แผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียวเป็นหนึ่งในประเภทของเอกสารสำหรับผู้บริหารซึ่งต้องมีให้จากองค์กรและบุคคลที่ดำเนินการกริดไฟฟ้าและอุปกรณ์โดยไม่เกิดข้อผิดพลาด ในบทความนี้โดยฉบับ homepro.techinfus.com/th/ เราจะอธิบายรายละเอียดว่าโครงการดังกล่าวคืออะไรควรมีอะไรรวมถึงหลักเกณฑ์ในการออกแบบตามเอกสารกำกับดูแลทั้งหมด

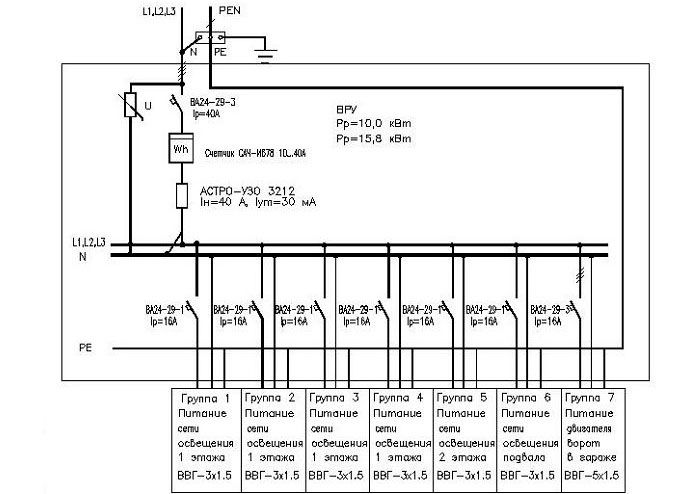

แผนผังแหล่งจ่ายไฟแบบเส้นเดียวของบ้านในชนบท

แผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียวคืออะไรและเหตุใดจึงต้องใช้

แผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียวเป็นเอกสารทางเทคนิคที่แสดงองค์ประกอบทั้งหมดของเครือข่ายไฟฟ้าของสถานที่ซึ่งระบุลักษณะและพารามิเตอร์ตลอดจนกำลังการผลิตที่ติดตั้งและคำนวณของโรงงานโดยรวม คำว่า "บรรทัดเดียว" หมายความว่าการเชื่อมต่อไฟฟ้าทั้งหมดที่มีอยู่บนวัตถุโดยไม่คำนึงถึงเฟสของพวกมันจะแสดงบนแผนภาพเป็นเส้นเดียว กฎสำหรับการออกแบบไดอะแกรมบรรทัดเดียวถูกควบคุมโดย GOST 2.702-2011 "ระบบรวมสำหรับเอกสารการออกแบบ (ESKD) กฎสำหรับการนำวงจรไฟฟ้า ". วัตถุประสงค์หลักของเอกสารสำหรับผู้บริหารดังกล่าวคือเพื่อให้ข้อมูลและการรับรู้ภาพเกี่ยวกับการกำหนดค่าเครือข่ายไฟฟ้าของสถานที่ซึ่งจำเป็นสำหรับการตัดสินใจในระหว่างการดำเนินงานของภาคพลังงาน

ตัวอย่างการออกแบบแผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียวขององค์กรอุตสาหกรรม

ประเภทของวงจรไฟฟ้าแบบเส้นเดียว

ขึ้นอยู่กับขั้นตอนที่ทำงานเกี่ยวกับการสร้างเครือข่ายไฟฟ้าของวัตถุที่วาดขึ้นในแผนภาพเส้นเดียวประเภทและวัตถุประสงค์ที่ต้องการขึ้นอยู่กับในขั้นตอนของการพัฒนาเอกสารโครงการแผนภาพการคำนวณแบบบรรทัดเดียวจะถูกวาดขึ้นซึ่งทำหน้าที่เป็นเอกสารหลักในการคำนวณพารามิเตอร์ของระบบจ่ายไฟ เอกสารนี้จำเป็นสำหรับการอนุมัติในภายหลังกับหน่วยงานที่ออกเงื่อนไขทางเทคนิคสำหรับการเชื่อมต่อวัตถุก่อสร้างกับเครือข่ายไฟฟ้าที่มีอยู่ซึ่งเป็นองค์กรกริดไฟฟ้าที่สถานที่ตั้งของโรงงานผู้ใช้พลังงานไฟฟ้า

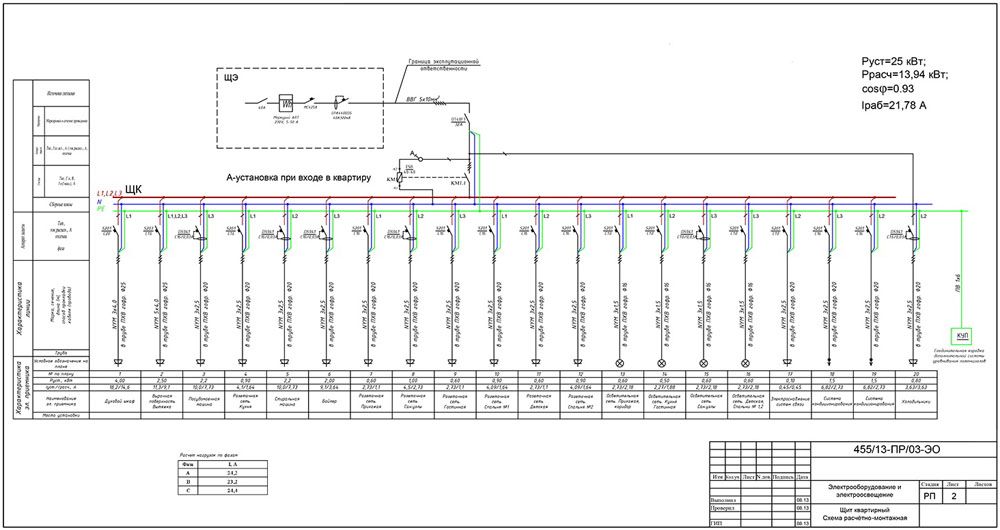

รูปแบบการคำนวณของคณะกรรมการอพาร์ตเมนต์ของบ้านในชนบท

ในขั้นตอนการดำเนินการของสถานที่นั้นจะมีการวาดแผนภาพผู้บริหารแบบบรรทัดเดียวซึ่งแสดงการเปลี่ยนแปลงทั้งหมดที่เกิดขึ้นกับการกำหนดค่าเครือข่ายไฟฟ้าระหว่างการใช้ อาจเกิดจากความทันสมัยของอุปกรณ์ที่ใช้หรือการเปลี่ยนทดแทนการเพิ่มขีดความสามารถใหม่หรือการเปลี่ยนแปลงโครงร่างของลำตัวและสายกลุ่ม ในสถานที่ขนาดใหญ่ซึ่งระบบจ่ายไฟแบ่งย่อยออกเป็นหลายระดับไดอะแกรมบรรทัดเดียวจะถูกวาดขึ้นสำหรับกลุ่มผู้บริโภคแต่ละกลุ่ม: "สิ่งอำนวยความสะดวกโดยรวม - เวิร์กช็อป - ไซต์" เป็นต้น ในขั้นต้นจะมีการวาดภาพเพื่อแสดงสถานีย่อย (TP) และการกำหนดค่าของเครือข่ายที่รวมเข้าด้วยกันจากนั้นแผนภาพของ TP หรือ MSB (แผงสวิตช์หลัก) จากนั้น - แผงไฟหรือไฟส่องสว่างแต่ละแผงที่มีอยู่

แผนภาพผู้บริหารของสถานีย่อย 2 หม้อแปลง

บนพื้นฐานของสายเดี่ยววงจรไฟฟ้าอื่น ๆ ของระบบจ่ายไฟกำลังได้รับการพัฒนา: โครงสร้างและการทำงานหลักการและการติดตั้ง

หลักการออกแบบแผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียว

ในการพัฒนาและจัดทำเอกสารที่สร้างขึ้นจำเป็นต้องปฏิบัติตามข้อกำหนดสำหรับเอกสารที่คล้ายคลึงกันซึ่งแสดงอยู่ในเอกสารกำกับดูแลเช่นเดียวกับ PTEEP และ PUE ("กฎการติดตั้งระบบไฟฟ้า")

สิ่งที่ควรรวมถึงแผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียว

ข้อมูลต่อไปนี้ควรแสดงในแผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียว ได้แก่ :

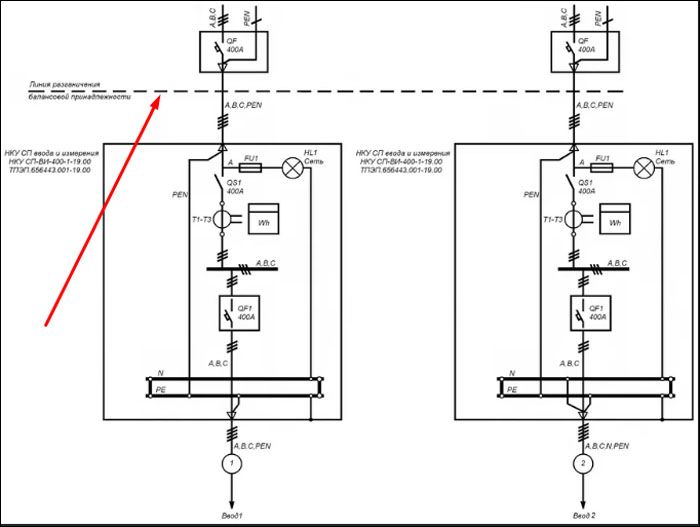

การแสดงโซนสมดุลบนแผนภาพแหล่งจ่ายไฟของวัตถุ

ตัวแปรของการดำเนินการของแผนภาพแหล่งจ่ายไฟบรรทัดเดียวที่คำนวณได้ของอาคารบริหาร

ขั้นตอนการออกแบบ

การมีแผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียวเป็นข้อกำหนดเบื้องต้นสำหรับการได้รับอนุญาตในการเชื่อมต่อวัตถุก่อสร้างกับเครือข่ายขององค์กรแหล่งจ่ายไฟดังนั้นก่อนดำเนินการพัฒนาจำเป็นต้องขอเงื่อนไขทางเทคนิค

ในเรื่องนี้งานทั้งหมดเกี่ยวกับการออกแบบโครงร่างแหล่งจ่ายไฟสามารถแบ่งออกเป็นหลายขั้นตอน:

1. คำขอและการรับข้อกำหนดทางเทคนิค
2. การพัฒนาแผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียวตามเอกสารที่ได้รับ
3. การประสานงานของเอกสารที่พัฒนาขึ้นในองค์กรที่ออกข้อกำหนดทางเทคนิค

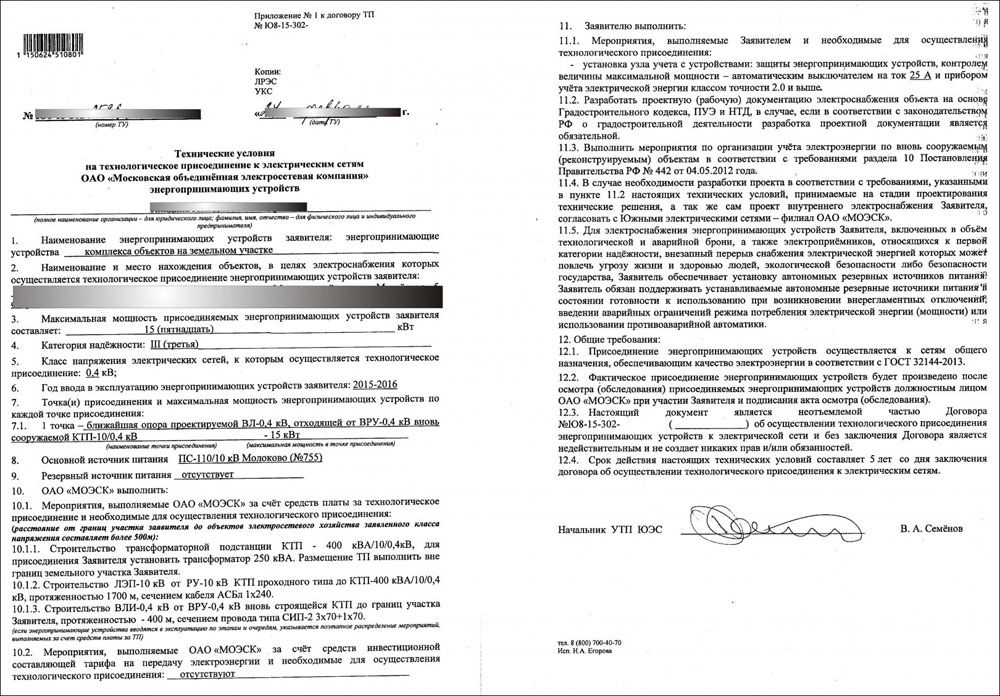

ตัวเลือกสำหรับการลงทะเบียนข้อกำหนดทางเทคนิคสำหรับแหล่งจ่ายไฟ

กฎการลงทะเบียนข้อกำหนด GOST

เมื่อวาดแผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียวจำเป็นต้องปฏิบัติตามข้อกำหนดของ GOST ที่ควบคุมกระบวนการนี้ ได้แก่ :

ตัวเลือกการออกแบบสำหรับแผนภาพแหล่งจ่ายไฟแบบบรรทัดเดียวตาม GOST เหล่านี้แสดงในรูปต่อไปนี้

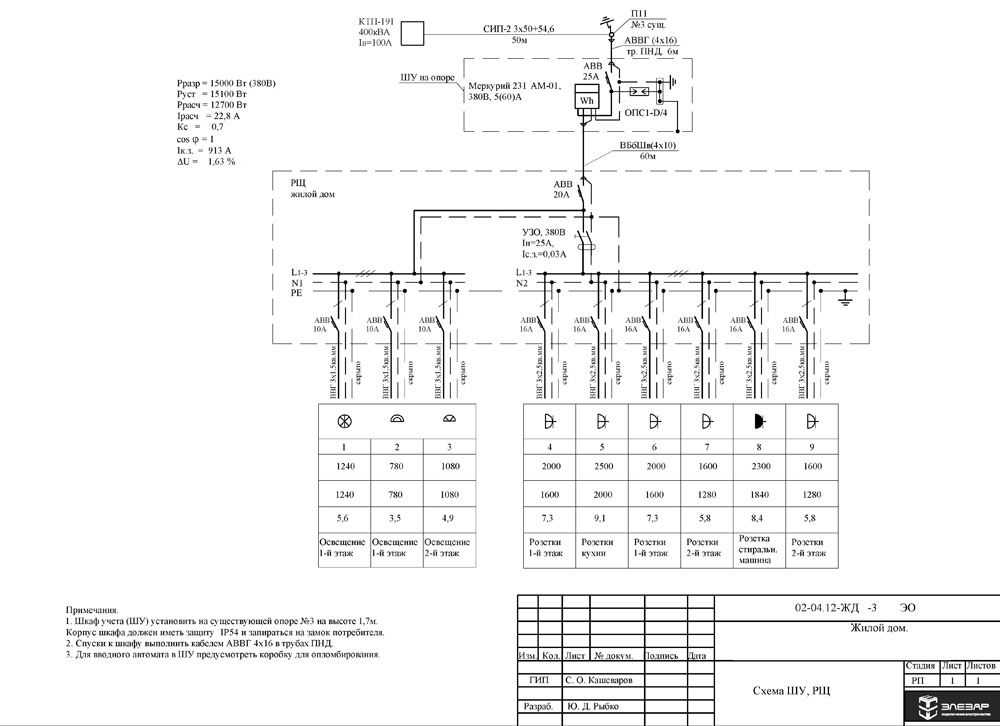

ไดอะแกรมบรรทัดเดียวที่คำนวณได้ของแหล่งจ่ายไฟของอาคารที่อยู่อาศัย

สัญลักษณ์ที่ใช้ในการวาดแผนภาพเส้นเดียว

องค์ประกอบทั้งหมดของระบบจ่ายไฟจะแสดงบนแผนภาพในรูปแบบของภาพกราฟิกซึ่งควบคุมโดยเอกสารกำกับดูแลที่ระบุไว้ในส่วนก่อนหน้าของบทความ กล่องไฟฟ้าและตู้สำหรับวัตถุประสงค์ต่างๆมีดังต่อไปนี้

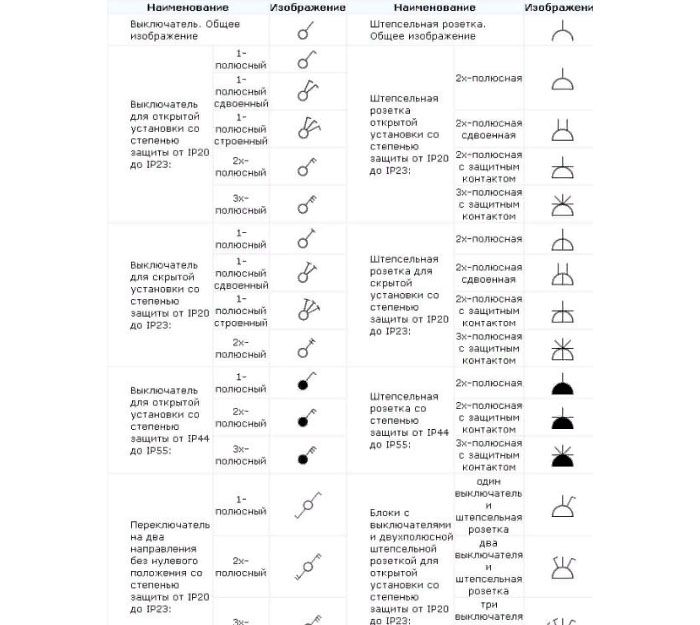

อุปกรณ์เสริมสายไฟ (ซ็อกเก็ตและสวิตช์) ขึ้นอยู่กับการออกแบบและประเภทของการดำเนินการจะแสดงในลักษณะนี้

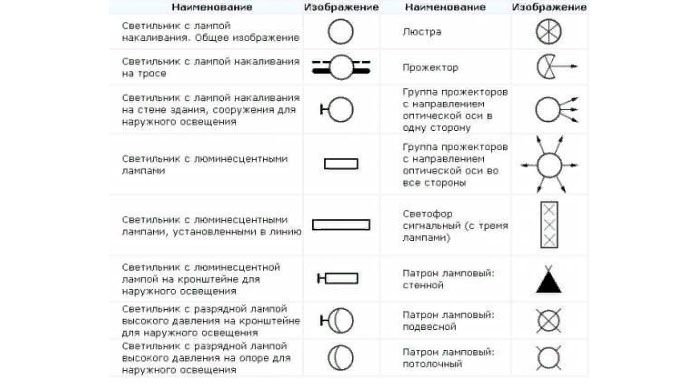

อุปกรณ์ไฟฟ้าส่องสว่างมีดังต่อไปนี้

หม้อแปลงไฟฟ้าและหม้อแปลงกระแสไฟฟ้ามีดังต่อไปนี้

เครื่องมือวัดไฟฟ้ามีลักษณะดังต่อไปนี้ในแผนภาพแหล่งจ่ายไฟตาม GOST

จุดตัดของสายไฟฟ้าและการเชื่อมต่อสายไฟรวมถึงการต่อสายดินมีดังนี้

อุปกรณ์สวิตชิ่ง (เบรกเกอร์และสตาร์ทเตอร์การลัดวงจรและตัวคั่นรวมถึงอุปกรณ์อื่น ๆ ) มีดังต่อไปนี้

ในการค้นหาวิธีการจัดทำเอกสารสำหรับผู้บริหารอย่างถูกต้องจำเป็นต้องศึกษาข้อกำหนดทั้งหมดของ GOST หรือใช้โปรแกรมคอมพิวเตอร์พิเศษที่จะคำนึงถึงข้อกำหนดเหล่านี้ทั้งหมดในโหมดอัตโนมัติเมื่อใช้งาน

โปรแกรมสำหรับดำเนินการเอกสารสำหรับผู้บริหาร

ในปัจจุบันในการร่างแผนภาพบรรทัดเดียวที่พัฒนาขึ้นตามข้อกำหนดของ GOST ก็เพียงพอแล้วที่จะมีคอมพิวเตอร์ส่วนบุคคลและซอฟต์แวร์พิเศษที่ช่วยให้คุณทำงานนี้ได้ มีโปรแกรมคอมพิวเตอร์หลายประเภทที่ออกแบบมาเพื่อวัตถุประสงค์เหล่านี้:

1. “ เข็มทิศ - ไฟฟ้า” - โปรแกรมฟรีใช้งานง่ายเป็นที่นิยมในหมู่คนงานด้านวิศวกรรมและเทคนิคซึ่งทำงานในบริการของหัวหน้าวิศวกรไฟฟ้าขององค์กรที่มีโปรไฟล์ต่างๆ

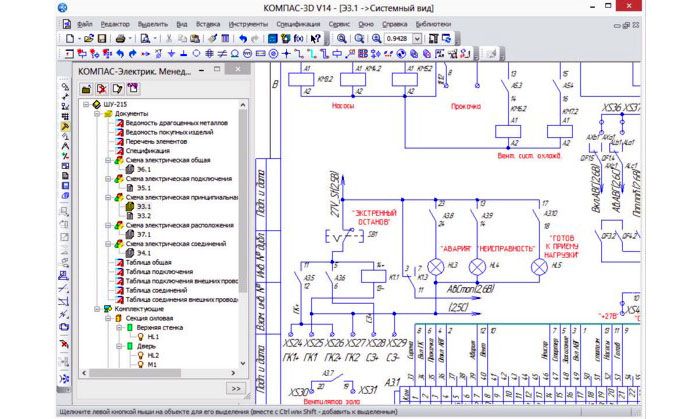

   วาดแผนภาพไฟฟ้าโดยใช้ "เข็มทิศ - ไฟฟ้า"

2. Microsoft Visio - โปรแกรมฟรีที่ผู้คนมักใช้เมื่อร่างโครงร่างแหล่งจ่ายไฟสำหรับบ้านหรืออพาร์ตเมนต์ส่วนตัวแบบครั้งเดียว
3. "โครงการ 1-2-3" เป็นโปรแกรมฟรีที่เป็นที่นิยมสำหรับนักเรียนและช่างเทคนิคที่ต้องการ
4. "นกอินทรี" - โปรแกรมนี้ใช้งานในแพ็คเกจฟรีและจ่ายเงินซึ่งแตกต่างกันในความสามารถทางเทคนิค
5. DipTrace - โปรแกรมนี้ใช้สำหรับวาดวงจรไฟฟ้าและวาดแผงวงจรพิมพ์ที่ใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์
6. "ช่างไฟฟ้า AutoCAD" - โปรแกรมที่มีชื่อเสียงและแพร่หลายมากที่สุดโปรแกรมหนึ่งที่ใช้โดยทั้งนักออกแบบมืออาชีพและผู้ใช้ทั่วไปที่มีประสบการณ์เพียงพอในเทคโนโลยีคอมพิวเตอร์

ทำงานเกี่ยวกับการวาดแผนภาพบรรทัดเดียวของสวิตช์บอร์ดใน AutoCAD Electrician

วิดีโอ: คำแนะนำจากช่างไฟฟ้าที่มีประสบการณ์

ในวิดีโอนี้เราจะบอกวิธีสร้างโครงร่างแหล่งจ่ายไฟแบบเส้นเดียวสำหรับบ้านโดยใช้สวิตช์บอร์ดสามเฟส

และหากคุณมีคำถามสำหรับผู้เขียนบทความอย่าลังเลที่จะฝากไว้ด้านล่างในความคิดเห็น
