Ajustar o interruptor de pressão da água para a bomba e solucionar problemas internos

Tag:Encanamento, Com suas próprias mãos

O sistema de engenharia correspondente executará suas funções perfeitamente se o ajuste for feito corretamente interruptor de pressão água para a bomba. Este procedimento pode ser realizado de forma independente, sem a ajuda de especialistas. Isso aumentará a precisão do equipamento e evitará falha prematura de seus componentes individuais.

Ajustando o interruptor de pressão da água para a bomba

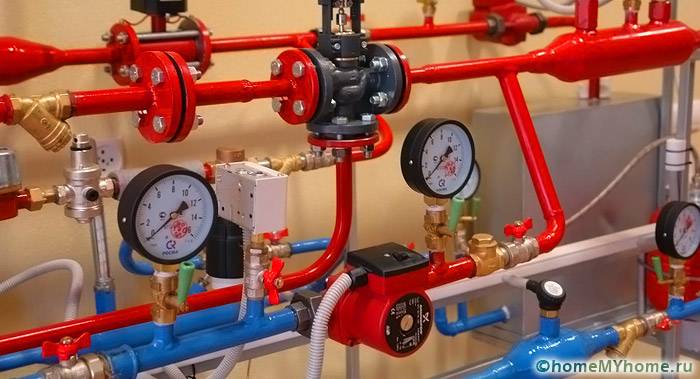

O relé indicado pela seta é instalado em sistemas individuais de abastecimento de água

O conteúdo do artigo

1 Design e características do trabalho
2 Parâmetros de produtos de diferentes fabricantes
3 Método de ajuste do interruptor de pressão da água para a bomba
4 Diagnóstico, solução de problemas após configuração e atualizações
5 Conclusões gerais
6 Vídeo: ajustar o interruptor de pressão da estação de bombeamento não é nada complicado

Design e características do trabalho

A memorização automática do algoritmo de certas ações é útil apenas em situações padrão. Na prática, vários problemas de funcionamento ocorrem, portanto, é necessário um conhecimento profundo. Eles também serão úteis para comprar um novo pressostato para uma bomba sem erros irritantes e despesas desnecessárias.

Design de dispositivo

Qual é a configuração exata do interruptor de pressão da estação de bombeamento?

A seguir estão as razões para manter um nível de pressão normal no sistema de abastecimento de água:

Em baixa pressão, a água das torneiras flui muito lentamente. Alguns modelos de máquinas de lavar louça e máquinas de lavar roupas não ligue ou funcione mal.
Uma cabeça excessivamente alta exerce cargas excessivas em todos os elementos do sistema de abastecimento de água. A probabilidade de emergências aumenta.
Ajuste impreciso interruptor de pressão da água pois a bomba faz com que funcione com muita frequência. Isso irá desgastar prematuramente as partes mecânicas do dispositivo.

Todos os elementos do sistema de abastecimento de água são projetados para um determinado nível de pressão

Como funciona o relé

Qualquer um dos dispositivos deste grupo é projetado para corrigir rapidamente a pressão do fluido na tubulação. Quando os valores de limite são cruzados para o lado superior ou inferior da faixa nominal, a rede de alimentação do motor da bomba é aberta (fechada). Para resolver este problema, a seguinte construção é usada:

A transferência da força mecânica da pressão do fluido é realizada por meio de uma membrana flexível, que também atua como vedante e evita que a umidade entre no dispositivo.
Uma grande mola é conduzida através de uma barra e haste de metal.
Depois que a barra se move para um determinado ângulo, a resistência ao movimento aumenta. Esta não linearidade é proporcionada por uma segunda mola com menor altura e diâmetro.
O movimento posterior ativa o acionamento articulado, que abre os contatos do relé.

Regulador com tampa removida

A altura das molas é alterada por uma porca e uma arruela. Quando a compressão é grande, o nível de pressão aumenta, no qual a energia é fornecida ao motor da bomba. Ações semelhantes com uma mola menor definirão a pressão na qual os contatos do relé abrem.

Diagrama de fiação do interruptor de pressão da água para a bomba e os ciclos operacionais

A figura a seguir mostra um sistema autônomo típico abastecimento de água de casa particular.

Esquema típico de abastecimento de água para uma casa

Funciona da seguinte forma:

Poços "na areia", poços e outras fontes típicas não criam por si próprios pressão no sistema de abastecimento de água. Para solucionar esse problema, na primeira etapa, é utilizada uma bomba (10).
Quando ligado, fornece líquido para um tanque especial (15). Possui uma partição flexível. Esta capacidade é um armazenamento e um amortecedor ao mesmo tempo.
Após atingir a pressão máxima (3,3 atm.), Os grupos de contato do relé (1) abrem, o motor da bomba é desligado.
Deste ponto em diante, a pressão no sistema é mantida apenas pelo tanque.
Em progresso máquina de lavar e outros consumidores, a pressão cai. Quando diminui para 2, 2 atm. Os contatos do relé irão fechar o circuito elétrico de 220 V e ligar a bomba.

Esses ciclos são repetidos automaticamente, sem intervenção do usuário.

Nota! Os níveis de pressão estão funcionando, mas aproximados. Para controlar com precisão o interruptor de pressão da água para a bomba, você deve usar os dados apropriados para a estação específica.

Parâmetros de produtos de diferentes fabricantes

A tabela a seguir mostra os dados de relés de controle especializados para estações de água.

Tabela 1. Dados de relés de controle especializados para estações de água.

Modelo	Faixa de pressão, atm.	Custo, esfregue.	Características:
Genebre 3780 (Espanha)	Até 4	350-400	Garantia do fabricante por 1 ano.
Italtecnica PM / 5	1-5	470-490
UNIPUMP PM / 5	1-4,5	460	Análogo da Italtecnica, co-produção Itália - Rússia.
Italtecnica PM53W	1-5	950	Manômetro embutido, 5 conexões, reforço de conexões roscadas com inserções de metal.
Italtecnica PMR / 5	1-5	795 – 820	Botão para partida manual no corpo, temperatura da água - até + 110 ° C.
Danfoss KPI 35 (Polônia)	0,2-8	3 100 – 3 500	Relé de nível industrial com proteção IP44.
Tival FF4 (Alemanha)	0,2-8	5 100 – 5 300	Corpo transparente de Silumin para fácil inspeção visual.

Relé com limite superior e inferior ajustável

Os princípios de operação dos produtos acima são os mesmos. O mecanismo na figura fornece um conteúdo de informação relativamente baixo. É mais preciso e fácil ajustar a pressão usando um dispositivo especializado, um manômetro.

O preço dos interruptores eletrônicos de pressão da água para a bomba é mais alto. Esses dispositivos devem ser considerados separadamente, pois diferem significativamente dos modelos apresentados neste artigo. Seus equipamentos incluem: microturbinas para medir a vazão do fluido, sensores especiais de pressão e unidades de transmissão de dados para dispositivos de exibição externos.

Relé eletrônico feito na Polônia

Método de ajuste do interruptor de pressão da água para a bomba

Este algoritmo é usado em uma situação “ideal” quando o sistema de abastecimento de água está em boas condições de funcionamento.

Principais órgãos reguladores

As etapas a seguir irão ajudá-lo a configurar um novo regulador:

Desconecte a bomba da rede de 220 V e drene a água completamente.
A energia é fornecida ao motor e o aumento da pressão é monitorado no manômetro e o nível de desligamento automático é registrado. Abra a válvula para que a pressão caia lentamente. As leituras do dispositivo são registradas, no qual os contatos do relé são fechados.

Manômetro integrado é útil para fácil ajuste

Para aumentar o nível em que a bomba liga, aperte a porca em uma mola grande.

Grande valor de pressão ajustável da mola

A verificação é realizada de acordo com o algoritmo acima.
A pressão na qual o circuito elétrico é aberto é aumentada comprimindo uma pequena mola.

Nota! Os dois ajustes estão interligados.

Uma pequena mola define uma cabeça indefinida para o desligamento, mas a diferença entre dois níveis

Uma pequena mola não define uma certa pressão para desligar, mas a diferença entre os valores para ligar e desligar a bomba

Diagnóstico, solução de problemas após configuração e atualizações

Se o esquema acima não funcionar, afrouxe as duas porcas com um aumento preliminar na pressão, por exemplo, para 3,3 atm. Drene lentamente o líquido até o nível necessário (2, 3 atm.). Feche a válvula. Uma porca em uma grande mola é fixada em uma posição até que o relé desligue. Depois - repita as etapas da seção anterior.

Reguladores padrão (tipo Italtecnica PM / 5) podem ser atualizados:

A terceira mola, criada em forma de pino, é dobrada de forma que a fixação nos batentes de plástico seja mais segura.
O condutor neutro é conectado diretamente ao motor. O fio de fase é dividido em dois grupos, o que reduz o desgaste durante a queima dos contatos.

Não é difícil desmontar o relé

Conclusões gerais

Com essas instruções, o autoajuste do interruptor de pressão da água para a estação de bombeamento não será difícil. Ao escolher um novo produto para substituição, você deve prestar atenção aos seguintes parâmetros:

conformidade de conexões roscadas;

Usando um T para conectar um dispositivo

Artigo relacionado:

Interruptor de pressão para o acumulador. Em uma publicação separada, você aprenderá como escolher o relé correto e fazer seus ajustes competentes.

faixa de pressão e seu valor máximo;
temperatura admissível da água;
potência do motor elétrico conectado.

As bombas modernas são protegidas por unidades embutidas de situações de emergência

Claro, o nome do fabricante tem um significado definido. Em algumas situações, é mais sensato pagar mais, mas fornece maior confiabilidade durante a operação.

Algumas estações de bombeamento são criadas apenas a partir de certos componentes, portanto, escolher um produto alternativo será difícil

Apesar do design comprovado, é permitido fazer melhorias nele. O trabalho correspondente é executado em equipamentos desconectados em conformidade com as regras de segurança.
